Questa sezione tratta alcuni casi di uso comune per 4i4 4th Gen. Il tuo caso di uso è spesso una variante dei casi illustrati qui ed è probabile che nelle tue modalità di utilizzo di 4i4 4th Gen riapplichi alcuni principi.

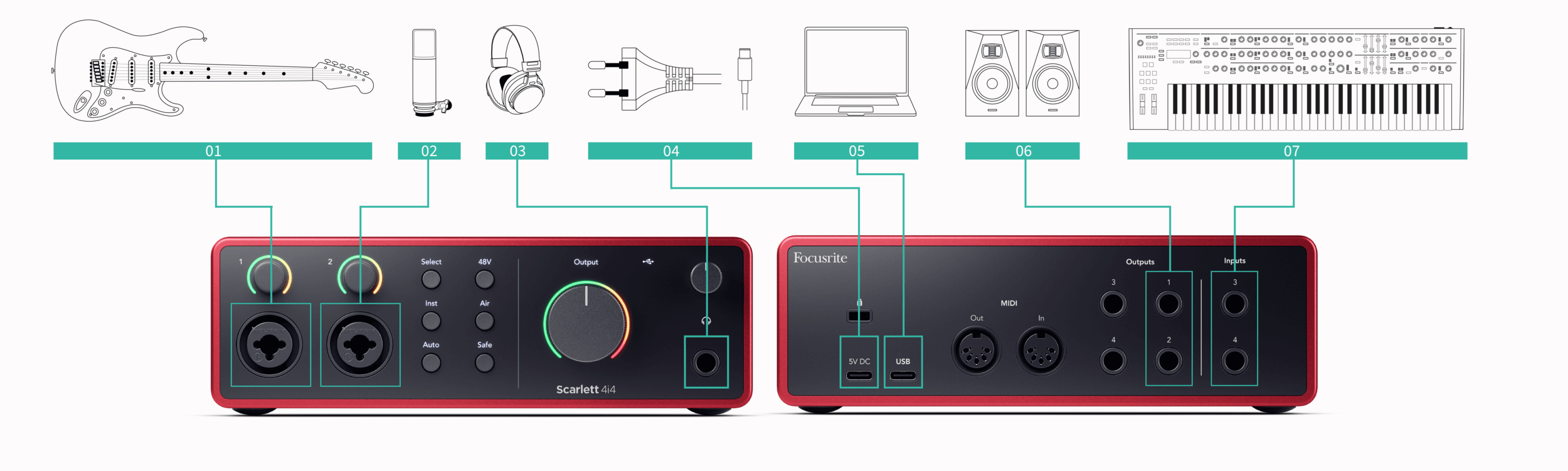

Il seguente diagramma mostra come collegare una serie di ingressi e uscite a Scarlett 4i4.
-
Collega strumenti come chitarre, bassi, chitarre elettroacustiche e altri strumenti con pickup all'ingresso 1 o 2 dell'ingresso jack da 6,35 mm sul pannello frontale. Quando colleghi uno strumento, utilizza un cavo jack mono TS da 6,35 mm a 6,35 mm e imposta l'ingresso su "instrument" utilizzando il pulsante Inst .
-
Collega un microfono (ad esempio il CM25 MkIII) a Ingresso 1 o 2 utilizzando un cavo da XLR a XLR. È necessario collegare un microfono tramite un cavo XLR, altri microfoni potrebbero non funzionare o potrebbero verificarsi dei problemi. Attiva 48V se il tuo microfono lo richiede.
-
Collega le tue cuffie (ad esempio le cuffie Scarlett SH-450) tramite un jack da 6,35 mm all'uscita cuffie. Per collegare le cuffie è necessario utilizzare un connettore jack TRS da 6,35 mm. Se il connettore jack delle cuffie è più piccolo, è necessario un adattatore per il jack delle cuffie.
-
Collega Scarlett a una presa di corrente utilizzando l'alimentatore in dotazione.
-
Collega Scarlett al computer utilizzando un cavo USB.
-
Collega gli altoparlanti monitor (chiamati anche Monitor) alle uscite R e L (destra e sinistra). Usa cavi jack TRS bilanciati da 6,35 mm per collegare i monitor. Se i tuoi monitor hanno connessioni diverse, consulta la Guida utente del monitor.
-
Collega i dispositivi a livello di linea, come sintetizzatori, tastiere, preamplificatori microfonici ecc. agli ingressi di linea a livello fisso 3 e 4. Per una connessione bilanciata, utilizza un connettore jack TRS da 6,35 mm. Puoi utilizzare un connettore jack TS ma otterrai una connessione non bilanciata.
Puoi anche collegare dispositivi a livello di linea all'ingresso 1 o 2, dove puoi utilizzare il controllo del gain per amplificare il segnale dei dispositivi a livello di linea nel tuo software di registrazione. Assicurati di disattivare Inst se stai collegando dispositivi a livello di linea all'ingresso 1 o 2.
Nota
Non puoi collegare chitarre o microfoni direttamente agli ingressi 3 e 4.
Il tuo Scarlett 4i4 dispone di uscite e ingressi sufficienti per utilizzare attrezzature "esterne" nei tuoi mix. Per attrezzatura esterna intendiamo gli effetti che potresti essere interessato a includere nel processo di mixaggio, ad esempio equalizzatori (EQ), compressori, riverberi, delay, ecc.
Esistono due modi per mixare con gli effetti dell'attrezzatura esterna: come effetti inserto (spesso EQ o Compressori) o come effetti mandata e ritorno (più comuni per i riverberi e i delay).
-
Inserti - l'effetto viene inserito nel percorso del segnale in modo che l'intero segnale venga influenzato dall'attrezzatura esterna.
-
Mandata e ritorno - invia il segnale "asciutto" all'effetto dell'attrezzatura esterna e restituisce il segnale "bagnato", o influenzato, alla DAW, spesso su un canale diverso. Puoi quindi mixare una combinazione del segnale asciutto originale e del segnale bagnato interessato.
Suggerimento
Non ci sono regole rigide per l'utilizzo degli effetti come inserti o come effetti di mandata e ritorno. Una tecnica interessante è l'utilizzo di un compressore come effetto di mandata, comunemente chiamato compressione parallela o New York. Questa tecnica può essere molto efficace per aggiungere peso alle parti del tuo mix.

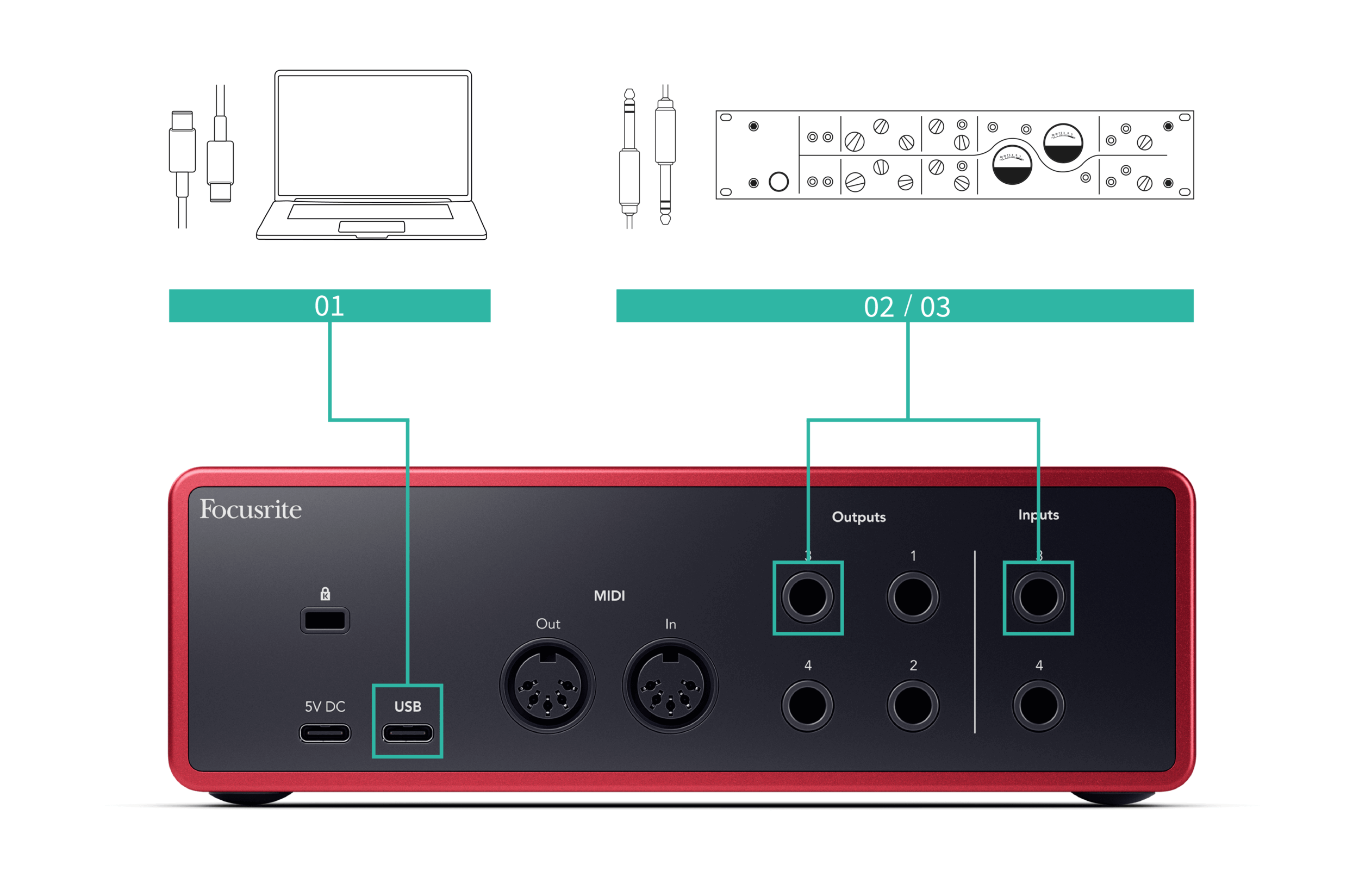

La configurazione qui sotto mostra come puoi collegare l'attrezzatura esterna al tuo Scarlett 4i4 e utilizzare il Mixer di Focusrite Control 2 per indirizzare il segnale. Per far uscire il segnale dalla DAW, la maggior parte dei software DAW avrà una guida per l'utilizzo di un processore esterno come inserto o come effetto mandata e ritorno. Usa questa guida in combinazione con la guida utente della tua DAW.
Connessioni hardware
Per configurare l'hardware, collegheremo le apparecchiature nell'ordine del flusso del segnale.
-
Collega un cavo jack TRS bilanciato da 6,35 mm da una delle uscite di linea di riserva della tua interfaccia (ad es. non le uscite 1-2 che di solito sono riservate ai monitor).
-
Collega l'altra estremità del cavo all'ingresso del tuo processore degli effetti dell'attrezzatura esterna. Potrebbe trattarsi di un ingresso jack da 6,35 mm, ma anche di un ingresso XLR. Se è XLR, assicurati che l'ingresso sia adatto a segnali in ingresso a livello di linea.
-
Collega l'uscita del processore degli effetti dell'attrezzatura esterna a un ingresso jack da 6,35 mm di riserva del tuo Scarlett 4i4. L'uscita dei processori degli effetti dell'attrezzatura esterna è probabilmente un segnale a livello di linea, quindi devi collegarlo a un ingresso jack sul tuo Scarlett 4i4.
Routing del software
I passaggi seguenti offrono una panoramica di alto livello del routing nel software. I passaggi possono variare da una DAW all'altra.
-
Aggiungi un inserto o un comando di mandata alla traccia DAW che vuoi influenzare. Annota l'uscita del software del tuo inserto o comando di mandata, ad esempio Uscita 3.

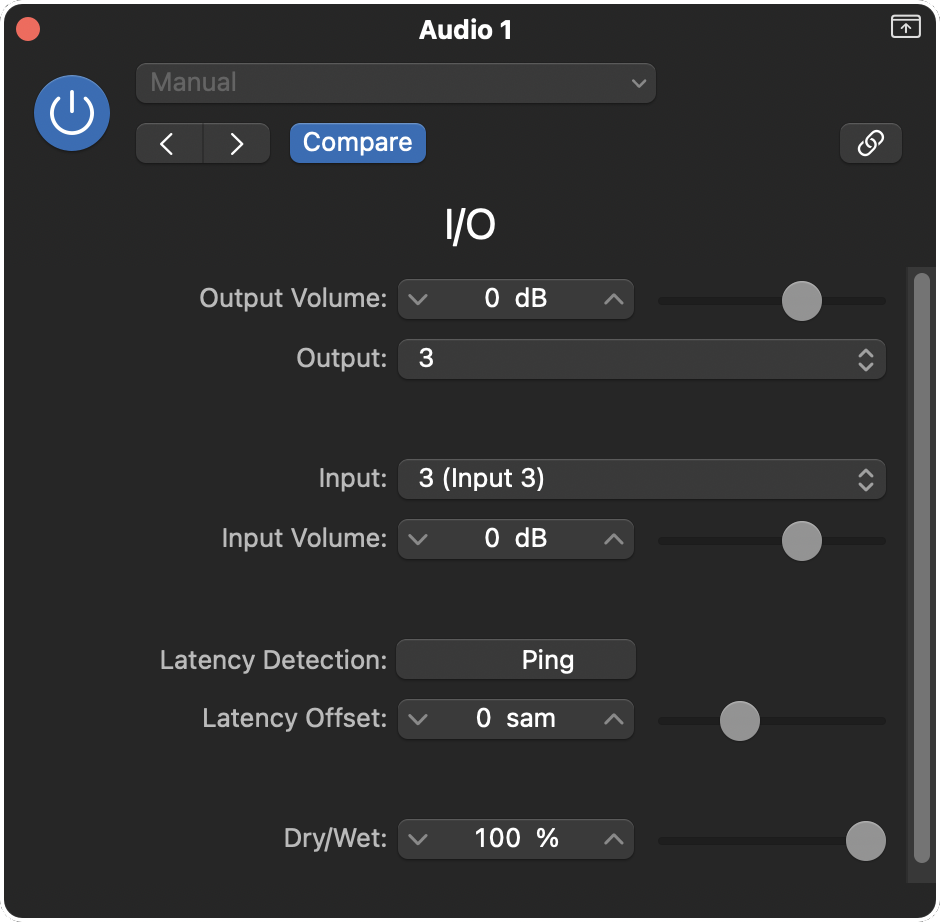

Plugin di inserimento ingresso/uscita di Logic Pro: per gli effetti mandata e ritorno, utilizza questo plug-in su un canale di mandata o Bus.
-

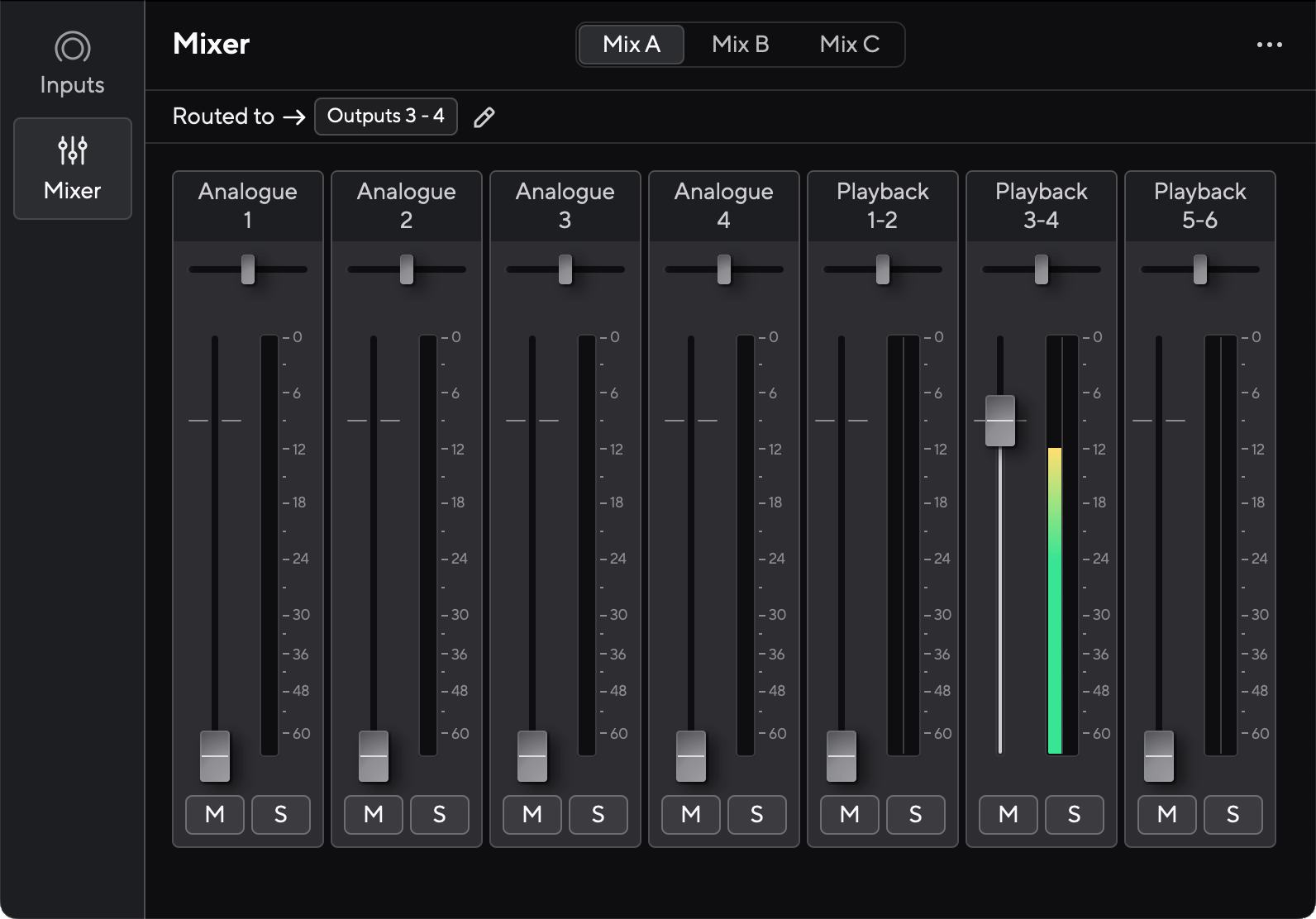

In Scarlett 4i4 assicurati che l'uscita del software dal tuo inserto o comando di mandata, ad es. uscita 3, venga indirizzata all'uscita che hai collegato da Scarlett all'attrezzatura esterna. Per maggiori informazioni sul routing vedi Focusrite Control Mixer.
-
Nella DAW, assicurati che l'ingresso verso l'inserto o il ritorno della mandata siano impostati sull'ingresso del Scarlett 4i4 che hai collegato all'uscita dell'attrezzatura esterna.
Dopo aver eseguito questi passaggi, quando riproduci la tua sessione DAW dovresti sentire il segnale con gli effetti che ritorna dall'attrezzatura esterna, inserito nella catena di effetti del canale, o ascoltando il ritorno dell'effetto.
Suggerimento
Puoi utilizzare lo stesso processo per riamplificare i segnali della tua chitarra con D.I. box. Sostituisci l'unità degli effetti dell'attrezzatura esterna con una reamp box e un amplificatore per chitarra.
Scarlett 4i4 ha una modalità standalone; questa modalità consente all'interfaccia di trasmettere l'audio quando non è connessa a un computer. Ciò può essere utile per:
-
Aumentare il numero di preamplificatori su un'altra interfaccia o mixer che ha esaurito i preamplificatori microfonici, ad esempio:
-
Utilizzare eventuali ingressi di linea di riserva sull'altra interfaccia.
Ad esempio, instradando gli ingressi del microfono dello Scarlettalle sue uscite di linea.
-
-
Utilizzare la configurazione studio senza che il computer sia acceso o collegato, ad esempio, per utilizzare la chitarra attraverso gli altoparlanti o qualsiasi apparecchiatura di musica elettronica collegata.
Per configurare la modalità Standalone:
-
Collega la presa di corrente di Scarlett alla rete elettrica.
-
Collega il tuo Scarlett 4i4 a un computer che esegue Focusrite Control 2. Nella pagina del mixer di Focusrite Control 2 instradare gli ingressi del Scarlett 4i4alle uscite che vuoi utilizzare. Vedere Utilizzare la scheda Mixer di Focusrite Control 2.
Ad esempio, è possibile instradare gli ingressi 1 e 2 del microfono alle uscite di linea 3 e 4 per utilizzare lo Scarlett 4i4 come preamplificatore microfonico autonomo collegato agli ingressi di linea di un altro preamplificatore.
-
Scollega Scarlett 4i4 dal tuo computer e continuerà a trasmettere l'audio in modalità standalone.
-
Collega gli ingressi e le uscite all'interfaccia come al solito (vedi Esempi di utilizzo) .
