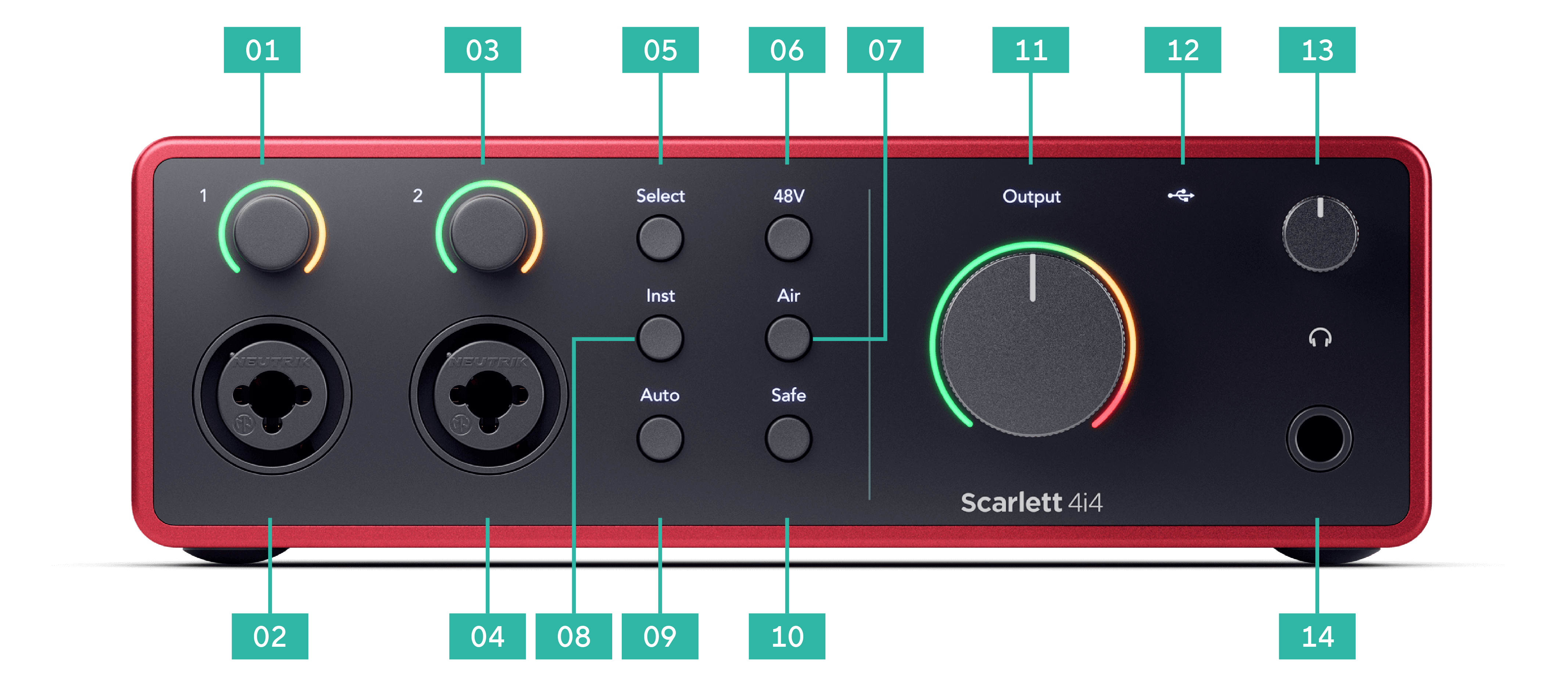

Ingresso 1 Controlli Gain e Gain Halo - Il controllo Gain imposta il livello di ingresso e il Gain Halo mostra i livelli di ingresso e di gain del preamplificatore per l'ingresso jack o microfonico XLR 1.
-
Ingresso 1 Connettore Neutrik® Combo XLR e jack da 6,35mm (1/4"). Accetta ingressi XLR a livello microfonico, oppure cavi jack mono non bilanciati (TS) e mono bilanciati (TRS) da 1/4" a livello di linea o di strumento.
-
Ingresso 2 Controllo Gain e Gain Halo - Il controllo Gain imposta il livello di ingresso e il Gain Halo mostra i livelli di ingresso e di gain del preamplificatore per l'ingresso jack o microfonico XLR 2.
-
Ingresso 2 Connettore Neutrik® Combo XLR e jack da 6,35 mm (1/4"). Accetta gli ingressi di livello microfonico XLR, o cavi jack mono non bilanciati (TS) e mono bilanciati (TRS) da 1/4" a livello di linea o di strumento.
-
Pulsante Select - Premi per spostare la selezione sul preamplificatore successivo. Gli altri pulsanti cambiano per controllare l'ingresso selezionato. Il numero del canale attualmente selezionato si illumina di verde.
-
Pulsante 48V - Premi per attivare l'alimentazione phantom 48V all'ingresso del microfono XLR per alimentare i microfoni a condensatore.
È possibile impostare 48V in modo indipendente per canale di preamplificazione.
-
Pulsante Air - Premi per attivare la modalità AIR (vedi AIR ).
-
Pulsante Inst - Premi per alternare l'ingresso selezionato da 6,35 mm (1/4") tra livello di linea o di strumento.
-
Pulsante Auto - Premi per avviare la funzione di Gain automatico (vedi Gain automatico).
-
Pulsante Safe - Premi per attivare la funzione Clip Safe per il tuo ingresso (vedi Safe ).
-
Controllo Output e misuratore del livello in uscita dell’altoparlante principale - Controlla il livello in uscita 1 e 2. Il misuratore mostra il livello inviato. Puoi configurare Output per controllare tutte le tue uscite di linea.
-
-
Controllo del livello delle cuffie - Controlla il livello inviato alle cuffie.
-
-
- Kensington Lock, usa un lucchetto per proteggere il tuo Scarlett e scoraggiare i furti.
-

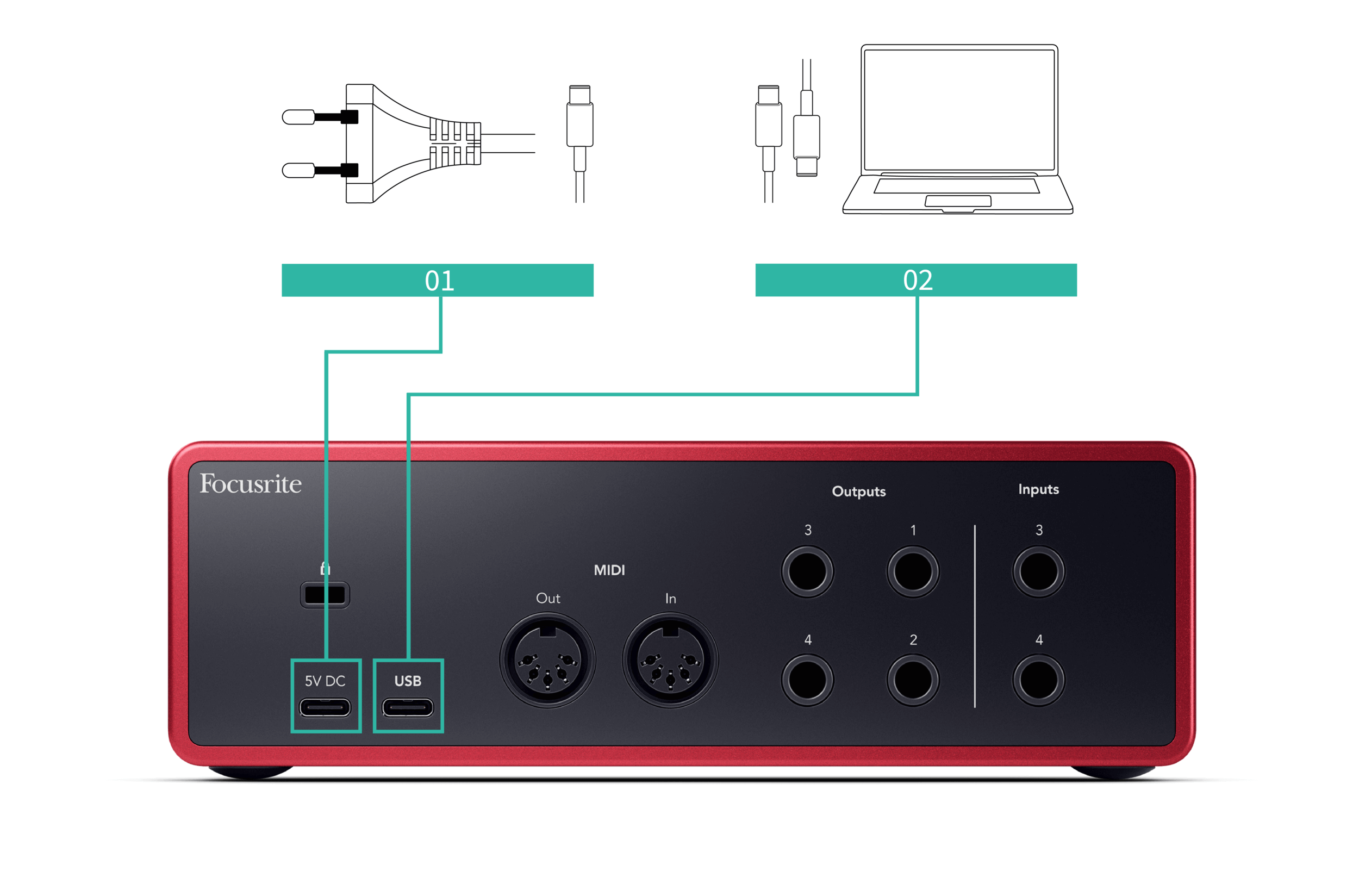

5V CC - un connettore USB-C opzionale per alimentare Scarlett 4i4 se il computer non è in grado di fornire alimentazione USB-C da 1,5 A a Scarlett 4i4.
-
USB - Connettore USB-C per collegare il tuo 4i4 4th Gen al computer.
-
Uscita e Ingresso MIDI - Prese DIN standard a 5 pin per apparecchiature MIDI esterne. 4i4 4th Gen funge da interfaccia MIDI, consentendo il flusso dei dati MIDI da e verso il computer.
-
Uscite di linea 1, 2, 3 e 4 - prese jack da 1/4" (TS o TRS) per collegare Scarlett agli ingressi di livello linea di dispositivi come altoparlanti monitor, amplificatori, mixer o processori esterni. Usa cavi jack TRS da 1/4" per le connessioni bilanciate, se possibile.
-
Ingressi 3 e 4 - Prese jack Neutrik® da 6,35 mm (1/4"). Accetta cavi mono non bilanciati (TS) e mono bilanciati (TRS) con jack da 1/4" a livello di linea.
Questa sezione tratta tutte le caratteristiche sul pannello frontale del tuo 4i4 4th Gen, le relative funzioni, i possibili utilizzi, e le modalità di funzionamento in Focusrite Control 2.
Il gain in ingresso del preamplificatore controlla la quantità di segnale che stai inviando al computer e al software di registrazione.
È fondamentale impostare un buon livello di gain in ingresso del preamplificatore, in modo da ottenere la migliore qualità di registrazione. Se il gain in ingresso del preamplificatore è troppo basso, il segnale sarà troppo silenzioso e quando cercherai di aumentarne il livello in un secondo momento potresti sentire del rumore nella registrazione; se il gain in ingresso del preamplificatore è troppo alto, potresti incorrere nel “clipping” dell'ingresso e sentire una forte distorsione nella registrazione.
Per aumentare il gain in ingresso, ruota il controllo del gain in senso orario. Durante la rotazione, l'indicatore Gain Halo si illumina gradualmente in senso orario per indicare il livello di gain. Questo diagramma mostra il gain ai vari livelli:
-

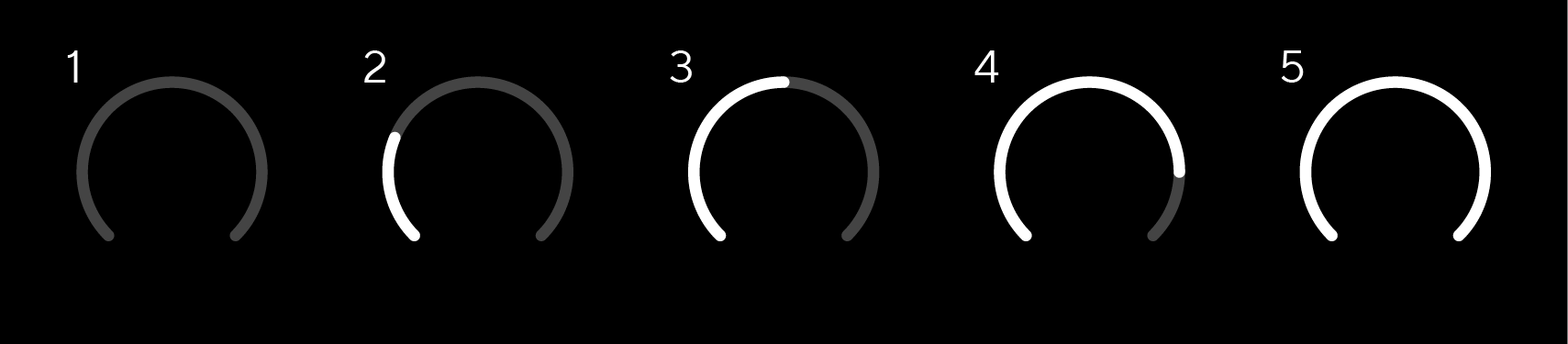

Nessun gain in ingresso
-
25% di gain in ingresso
-
50% di gain in ingresso
-
75% di gain in ingresso
-
100% di gain in ingresso
Quando regoli il gain in ingresso durante l’invio di un segnale al tuo preamplificatore, l'anello si illumina come mostrato sopra, mentre la quantità di livello che entra nel computer è indicata da un colore verde, ambra o rosso. Non appena smetti di regolare il gain, entro breve i misuratori tornano alla funzione di misuratori di ingresso (vedi Misurazione dell'ingresso).
-

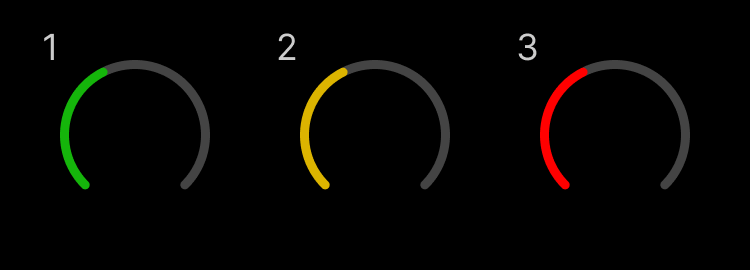

Gain al 40%, segnale buono.
-
Gain al 40%, segnale pre-clip.
-
Gain al 40%, clipping del segnale.
-
Il verde indica che il livello di segnale è buono.
-
L’ambra indica che il tuo segnale è in fase di pre-clip, se il livello è più alto, è probabile che si verifichi il clipping dell'ingresso
-
Il rosso indica che si è verificato il clipping del segnale, quindi dovresti ridurre il gain.
Puoi controllare il gain del preamplificatore anche da remoto utilizzando Focusrite Control 2.
Per regolare il gain del preamplificatore in Focusrite Control 2:
-
Fai clic sulla manopola virtuale del canale da regolare oppure usa il tasto Tab per selezionare il controllo del gain del preamplificatore.
-
Sposta il mouse verso l'alto o verso il basso, oppure usa i tasti freccia della tastiera, per aumentare o diminuire il gain (con incrementi di ±1 dB).
Le immagini seguenti mostrano il gain del preamplificatore al valore minimo, medio e massimo.
|
Nessun gain in ingresso |
Gain del 50% |
Gain del 100% |
Questo video spiega come controllare il gain da Focusrite Control 2.
Quando non stai spostando il controllo del gain in ingresso, la misurazione in ingresso utilizza l'intero Gain Halo. Man mano che il segnale in arrivo diventa più forte (ad esempio con un'impostazione di gain di ingresso più elevata), il Gain Halo si illumina dal verde all'ambra prima lampeggiare interamente in rosso per indicare che l’ingresso è andato in clipping..
Questo diagramma mostra i misuratori a diversi livelli per indicare il livello del segnale in ingresso:
-
Nessun segnale in ingresso
-
-42 dBFS
-
-36 dBFS
-
-24 dBFS
-
-18 dBFS
-
-12 dBFS
-
-6 dBFS
-
0 dBFS, clipping - abbassa il gain in ingresso per evitare distorsioni e clipping.
Suggerimento
Se il segnale va in clipping, l'indicatore di clipping sulla parte superiore del misuratore si illumina in rosso. In tal caso, seleziona il canale interessato e riduci il gain.
Analogamente ai misuratori di ingresso sul pannello frontale del tuo Scarlett 4i4, puoi vedere il segnale in arrivo sui misuratori in Focusrite Control 2 per impostare il gain del preamplificatore corretto.
Quando il segnale diventa più forte, il misuratore in Focusrite Control 2 si illumina da verde ad ambra (pre-clip).
L'indicatore sopra il misuratore mostra il livello di picco (in -dBFS), ovvero il livello più alto su questa traccia da quando hai iniziato a monitorare l'ingresso. Passando il mouse sul misuratore di livello Peak, cliccare su
Suggerimento
Quando stai registrando, è opportuno puntare a un livello di picco di -12 dBFS. In questo modo avrai a disposizione uno spazio sufficiente per la headroom quando avrai registrato tutte le tracce.
|
Attesa di un segnale in ingresso. |
Il segnale in ingresso ha raggiunto -18 dB. |
Clicca su |
Quando sovraccarichi il preamplificatore con un segnale di ingresso eccessivo o aggiungendo troppo gain, il misuratore di livello di picco si illumina di rosso. Passa il mouse sopra il misuratore del livello di picco e clicca su
|
L'ingresso è andato in clipping. |
Clicca su |
Il boost di linea consente di aumentare il gain degli ingressi di linea per inviare un segnale più potente al software di registrazione.
Gli ingressi di linea dell’interfaccia hanno un livello massimo in ingresso elevato, per gestire la maggior parte dei dispositivi con livello di linea. Tuttavia, se utilizzi un dispositivo con un basso livello in uscita di linea, il suo segnale può sembrare debole rispetto a quello degli altri ingressi di linea o degli ingressi con gain variabile dell’interfaccia.
I connettori degli ingressi XLR a 3 pin sono progettati per accettare segnali di livello microfonico.
Puoi controllare il livello del microfono utilizzando il corrispondente controllo del gain in ingresso sul pannello frontale. L'alimentazione phantom a 48V è disponibile anche se utilizzi un microfono a condensatore; puoi attivare l'alimentazione phantom utilizzando il pulsante 48V del pannello frontale.
Puoi attivare l'alimentazione phantom a 48V per ogni canale.
Molti controlli del pannello frontale sul tuo Scarlett 4i4 sono condivisi tra gli ingressi del preamplificatore. Il pulsante Select sposta i controlli del preamplificatore su ingressi diversi.
Almeno un preamplificatore è sempre selezionato. Per cambiare il preamplificatore o i preamplificatori su cui agiscono i controlli, premi il tasto Select . In questo modo, il numero del nuovo preamplificatore selezionato si illumina di verde e le spie di impostazione del preamplificatore cambiano in base al nuovo preamplificatore.
Quando accendi il tuo Scarlett 4i4, il preamplificatore selezionato è l'ultimo che è stato scelto prima dello spegnimento.
Il collegamento dei preamplificatori ti permette di controllare due preamplificatori contemporaneamente utilizzando un unico set di controlli. Puoi abbinare i controlli del gain di due preamplificatori e attivare altri controlli del preamplificatore. Questa funzione è utile per registrare in stereo, ad esempio, una coppia di microfoni, un sintetizzatore stereo o una tastiera.
Quando hai eseguito il collegamento dei preamplificatori :
-
Entrambi i numeri dei preamplificatori si illuminano in verde e i Gain Halo si illuminano temporaneamente al livello del loro preamplificatore.
-
Il livello di gain del preamplificatore è impostato al valore più basso della coppia appena collegata.
-
Le impostazioni del preamplificatore vengono ereditate dal preamplificatore attualmente selezionato, ad esempio, se è selezionato il preamplificatore 1, il preamplificatore 2 eredita le impostazioni, Air , Safe e Inst dal preamplificatore 1.
-
La modifica di un'impostazione del preamplificatore cambia lo stato di entrambi i preamplificatori.
-
La regolazione del controllo del gain cambia il livello di gain per entrambi i preamplificatori ed è mostrato su entrambi i Gain Halo.
-
48V disabilita entrambi i preamplificatori.
Nota
Puoi collegare solo preamplificatori adiacenti con il canale sinistro impostato come canale d'ingresso dispari, ad es. puoi collegare i canali d'ingresso 1 e 2, o 3 e 4, ma non 2 e 3.
Puoi anche collegare solo preamplificatori microfonici, gli ingressi di linea a livello fisso sul retro del tuo Scarlett 4i4 non hanno controlli del preamplificatore.
Per scollegare i preamplificatori, tieni premuto il pulsante Select per un secondo. Quando scolleghi una coppia:
-
Il primo preamplificatore della coppia precedentemente collegata viene selezionato e si illumina in verde.
-
I livelli di gain e le impostazioni del preamplificatore rimangono gli stessi, ma ora puoi modificarli in modo indipendente.
Per collegare i preamplificatori in Focusrite Control 2, clicca sul pulsante di collegamento nell'angolo in alto a destra della pagina degli ingressi . Nel pop-up puoi scegliere quali ingressi vuoi collegare o scollegare.
Quando colleghi due preamplificatori, l'icona di collegamento appare nella parte inferiore di entrambe le sezione di canale.
Quando scolleghi i preamplificatori:
-
Il primo preamplificatore della coppia precedentemente collegata viene selezionato e si illumina di colore verde.
-
I livelli di gain e le impostazioni del preamplificatore rimangono gli stessi, ma ora puoi modificarli in modo indipendente.
48V, comunemente chiamata anche “alimentazione Phantom”, invia 48 Volt dal connettore XLR della tua interfaccia ai dispositivi che necessitano di alimentazione per funzionare. L'uso più comune è l'alimentazione dei microfoni a condensatore, ma potresti aver bisogno di 48V anche per i preamplificatori dei microfoni in linea, microfoni dinamici attivi e D.I. box attivi.
Per attivare il 48V:
-
Collega il microfono, o un altro dispositivo alimentato, a un ingresso XLR della tua interfaccia utilizzando un cavo XLR. 48Vnon viene inviato agli ingressi jack da 6,35 mm (1/4").
-
Seleziona il canale d'ingresso corretto.
-
Premi il pulsante 48V (o il corrispondente pulsante del software)
L'icona 48V si illumina per indicare che è abilitata.
L'alimentazione phantom a 48V viene ora inviata all'ingresso XLR selezionato e a qualsiasi dispositivo collegato all'ingresso XLR.
Per abilitare 48V (alimentazione phantom) da Focusrite Control 2, clicca sul pulsante sull'ingresso per cui desideri abilitarlo. Ciò equivale a premere il pulsante 48V sul pannello frontale di 4i4.
|
alimentazione phantom disattivata |
alimentazione phantom attivata |
Importante
Se invii accidentalmente l'alimentazione phantom 48V all'ingresso sbagliato, non danneggerai la maggior parte dei microfoni moderni. Tuttavia, potresti danneggiare alcuni microfoni più vecchi.
In caso di dubbi, controlla la guida utente del microfono per assicurarti che sia sicuro utilizzarlo con l'alimentazione phantom 48V.
Inst , o strumento, cambia l'impedenza e il livello in ingresso degli ingressi jack da 6,35 mm (1/4") su Scarlett quindi gli ingressi suonano al meglio sia per uno strumento che per una sorgente a livello di linea. Nella sezione Specifiche è disponibile un elenco dei valori di impedenza in ingresso. Se colleghi una chitarra elettrica senza attivare Inst, il suono può risultare smorzato e opaco rispetto a quello che otterresti attivando Inst .
Il pulsante Inst (Strumento) funziona solo sull'ingresso di linea da 6,35 mm (1/4") del canale selezionato, che corrisponda all'ingresso 1 o all'ingresso 2. Lo trasforma da un ingresso adatto ai dispositivi a livello di linea a un ingresso più adatto ai dispositivi a livello di strumento.
Per attivare o disattivare la modalità strumento per l'ingresso jack da 6,35 mm (1/4"), premi una volta il pulsante Inst . Il verde indica che Inst è abilitato, mentre il bianco indica che Inst è disabilitato. Quando attivi Inst e colleghi un jack al tuo Scarlett, il gain minimo per l'ingresso viene modificato a +7 dB.
Nota
Quando la luce Inst è bianca, l'ingresso jack da 6,35mm è a livello di linea.
Quando Inst è abilitato (verde) puoi collegare dispositivi a livello di strumento agli ingressi da 1/4" tra cui, ad esempio, i seguenti:
-
Chitarre elettriche o elettroacustiche direttamente e tramite pedale effetti.
-
Bassi elettrici
-
Strumenti acustici con pick-up come violini, contrabbassi, ecc.
Quando Inst è disattivato (bianco) puoi collegare dispositivi a livello di linea agli ingressi da 6,35 mm (1/4") come, ad esempio, i seguenti:
-
Sintetizzatori
-
Tastiere
-
Drum machine
-
Preamplificatori microfonici esterni
Per modificare gli ingressi 1 o 2 tra strumento e linea da Focusrite Control 2, clicca sul pulsante Inst una volta.
|
Linea |
Strumento |
Nota
Quando passi da Inst e Line e viceversa, il gain rimane all'ultimo livello impostato.
Il Gain automatico ti consente di inviare un segnale al tuo 4i4 4th Gen (es. cantando o suonando il tuo strumento) per 10 secondi lasciando impostare a Scarlett un buon livello per i tuoi preamplificatori. Se riscontri che i livelli non sono corretti, puoi regolare manualmente i controlli gain in modo da perfezionare i livelli prima della registrazione.
Per utilizzare il Gain Automatico:
-
Premi il pulsante Select per spostare i controlli del preamplificatore sul preamplificatore corretto.
-
Premi il pulsante Auto sul tuo 4i4 4th Gen, o il corrispondente pulsante del software.
L'icona Auto si illumina per dieci secondi. Il corrispondente Gain Halo si trasforma in un timer per il conto alla rovescia di dieci secondi.
-
Parla o canta nel microfono oppure suona il tuo strumento durante il conto alla rovescia del Gain Automatico. Esegui la tua performance come faresti durante la registrazione per accertarti che il Gain Automatico imposti un buon livello.
Se il Gain Automatico è andato a buon fine, il misuratore si illumina in verde prima che 4i4 mostri il valore del gain. Il gain è ora impostato a un buon livello per la tua registrazione.
Se il Gain Automatico non va a buon fine, il misuratore si illumina di rosso. Per maggiori informazioni, consulta la sezione Il Gain Halo è diventato rosso.
Nota
Il Gain Automatico di Scarlett garantisce che i livelli siano impostati correttamente non solo utilizzando il segnale di ingresso, ma anche i fattori seguenti:
-
Fondo di rumore del preamplificatore.
-
Silenzio digitale.
-
Crosstalk intercanale.
-
Urti o colpi indesiderati sui tuoi microfoni.
Questo video spiega come usare gain automatico in Focusrite Control 2.
Per utilizzare il Gain Automatico in Focusrite Control 2:
-
Clicca sul pulsante Gain Automatico in Focusrite Control 2.
-
Parla o canta nel microfono oppure suona il tuo strumento durante il conto alla rovescia del Gain Automatico. Esegui la tua performance come faresti durante la registrazione per accertarti che il Gain Automatico imposti un buon livello.
Il processo di Gain Automatico si avvia e il Gain Halo del software si trasforma in un timer per il conto alla rovescia.

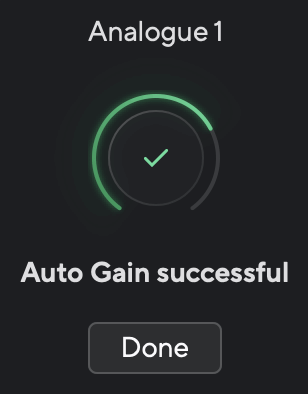

Se il Gain Automatico è andato a buon fine, il misuratore si illumina in verde prima che 4i4 mostri il valore del gain. Il gain è ora impostato a un buon livello per la tua registrazione.
Se il segnale non è adatto per il Gain Automatico (es. non viene rilevato alcun segnale), dopo dieci secondi, il Gain Automatico si interrompe e i misuratori si illuminano di rosso. Il gain torna al valore impostato prima di avviare il Gain Automatico.
|
Gain Halo hardware |
Gain automatico non riuscito |
Questo può accadere per tutti i segnali inutilizzabili, inclusi nessun segnale, segnali molto silenziosi e segnali troppo forti. Se vedi questo messaggio di errore, prova quanto segue:
-
Assicurati di aver collegato la sorgente all'ingresso corretto.
-
Per i microfoni a condensatore, attiva 48V (alimentazione phantom).
-
Assicurati di produrre suono mentre è in esecuzione il Gain Automatico.
-
Assicurati che il segnale non sia troppo forte.
-
Se stai utilizzando gli ingressi XLR per un dispositivo a livello di linea (sintetizzatori, tastiere, modellatori di amplificatori), usa invece gli ingressi jack.
-
Riduci l'uscita del dispositivo collegato.
-
-
Se il segnale è troppo silenzioso, aumenta il gain del 25-50% prima di avviare il Gain Automatico.
Nota
Per annullare il Gain Automatico, premi nuovamente il pulsante Gain Automatico in qualsiasi momento durante il processo. Il gain torna al valore impostato prima di avviare il Gain Automatico.
Il Gain automatico ti consente di inviare un segnale al tuo 4i4 4th Gen (es. cantando o suonando il tuo strumento) per 10 secondi lasciando impostare a Scarlett un buon livello per i tuoi preamplificatori. Se riscontri che i livelli non sono corretti, puoi regolare manualmente i controlli gain in modo da perfezionare i livelli prima della registrazione.
Il Gain automatico multicanale avvia il processo di gain automatico per tutti i canali di preamplificazione sull'interfaccia. Questa funzione è particolarmente utile per impostare rapidamente i livelli per situazioni in cui si utilizzano più canali contemporaneamente, ad esempio:
-
Impostare i livelli per te se suoni la chitarra e canti contemporaneamente.
-
Impostazione dei livelli per un batterista quando il kit percussioni dispone di più microfoni.
-
Impostazione dei livelli per una band che registra "live" insieme.
Per avviare il processo di Gain automatico multicanale:
-
Tieni premuto il pulsante Auto per due secondi.
L'icona Auto si dissolve tra OFF e Verde per dieci secondi mentre i Gain Halo per tutti i canali si trasformano in timer per un conto alla rovescia di dieci secondi.
-
Parla o canta nel microfono oppure suona il tuo strumento durante il conto alla rovescia del Gain Automatico. Esegui la tua performance come faresti durante la registrazione per accertarti che il Gain Automatico imposti un buon livello.
Se il Gain automatico è andato a buon fine, il Gain Halo si illumina prima che il valore del gain venga mostrato sullo stesso Gain Halo per un secondo. Il gain è ora impostato ad un livello adeguato per la tua registrazione.
Nota
Per annullare il Gain Automatico, premi nuovamente il pulsante Gain Automatico in qualsiasi momento durante il processo. Il gain torna al valore impostato prima di avviare il Gain Automatico.
Puoi avviare il Gain Automatico multicanale anche da Focusrite Control 2.
Per fare ciò:
-
Apri Focusrite Control 2 e vai alla scheda Ingressi.
-
Clicca sulla freccia a discesa sul pulsante Gain Automatico.
-
Scegli .
-
Gain automatico entrambi avvia il Gain Automatico per tutti i canali del tuo 4i4 4th Gen.
-
Terminato il Gain Automatico, Focusrite Control 2 mostra i canali e i loro nuovi livelli di gain:
Durante il processo, il Gain automatico multicanale potrebbe fallire per uno, più o tutti i canali.
Alternativamente, puoi:
-
Cliccare su per riavviare completamente il Gain automatico per tutti i canali su cui era stato avviato in precedenza, anche per quelli andati buon fine.
-
Cliccare su chiudi e avviare il gain automatico per tutti i canali non riusciti.
-
Cliccare su chiudi e regolare manualmente il gain per qualsiasi canale fallito.
Quando avvii il gain automatico sulla tua 4i4, devi produrre un suono affinché l'ingresso possa impostare il livello corretto. Se ti serve un momento per raggiungere il microfono o lo strumento, puoi usare il conto alla rovescia del gain automatico per aggiungere un ritardo prima dell'avvio della procedura.
Per attivare il conto alla rovescia del gain automatico:
-
Vai alla scheda Ingressi di Focusrite Control 2.
-
Fai clic sul pulsante gain automatico nella parte superiore della scheda Ingressi di Focusrite Control 2.
-
Fai clic per selezionare la durata del conto alla rovescia del gain automatico:
-
Disattivato
-
5 secondi
-
10 secondi
-
20 secondi
-
30 secondi
-
Quando il conto alla rovescia del gain automatico è attivato, la piccola icona del timer nella parte superiore della scheda Ingressi di Focusrite Control 2 mostra la durata impostata, in secondi.
Il livello target del gain automatico ti consente di scegliere il livello che vuoi assegnare al segnale dopo aver usato il gain automatico.
Puoi impostare il livello target del gain automatico nella scheda Dispositivo delle Preferenze di Focusrite Control 2.
Il Gain automatico ti consente di inviare un segnale al tuo 4i4 4th Gen (es. cantando o suonando il tuo strumento) per 10 secondi lasciando impostare a Scarlett un buon livello per i tuoi preamplificatori. Se riscontri che i livelli non sono corretti, puoi regolare manualmente i controlli gain in modo da perfezionare i livelli prima della registrazione.
Per impostazione predefinita, il gain automatico mira a impostare il livello del segnale a -18 dB: in questo modo avrai headroom sufficiente per aggiungere effetti e registrare più tracce, mantenendo headroom sufficiente per tutto il mix.
Puoi modificare il livello target del gain automatico se è meno probabile che tu esaurisca l'headroom, ad esempio quando registri meno tracce, usi l'interfaccia durante le videochiamate o fai streaming.
Puoi impostare il livello target del gain automatico su uno dei seguenti valori
-
-6 dB
-
-12 dB
-
-18 dB
Il pulsante Safe applica la funzione Clip Safe che regola automaticamente il gain del preamplificatore in caso di rischio di clipping.
Il clipping si verifica quando il gain è impostato a un valore troppo elevato per il suono che si sta registrando e l'ingresso sovraccarica il preamplificatore. Un sintomo di clipping è la distorsione del preamplificatore, che spesso è sgradevole e può rovinare una registrazione. Clip Safe ti aiuta a ovviare a questo inconveniente: se il tuo ingresso si avvicina al clipping, Clip Safe riduce il gain del preamplificatore, evitandoti la necessità di registrare una nuova sessione.
Nota
Clip Safe è disponibile solo fino a 96 kHz, non è possibile utilizzarlo con frequenze di campionamento quad-band (176,4 kHz e 192 kHz). Il LED Safe si illumina di rosso per indicare quando non è disponibile.
Per attivare Clip Safe :
-
Premi il pulsante Select per spostare i controlli del preamplificatore sul preamplificatore corretto.
-
Premi il pulsante Safe sull'interfaccia o il pulsante software corrispondente.
Quando attivi la funzione Safe, l'icona Safe si illumina di verde.
Quando sono selezionati due ingressi utilizzando Preamp Link, Safe viene applicato a entrambi i preamplificatori.
Suggerimento
Quando attivi Clip Safe, Scarlett monitora continuamente i segnali in ingresso, fino a 96.000 volte al secondo, e attraverso a una combinazione di regolazione del preamplificatore analogico e DSP, Clip Safe riduce significativamente il rischio di clipping.
Air ti permette di modificare il suono del preamplificatore di Scarlett con due diverse modalità: Air Presence oppure Air Presence e Harmonic Drive.
Air influisce sugli ingressi microfono, linea e strumento.
Per attivare Air, seleziona il tuo ingresso, premi il pulsante Air una volta per la modalità Air Presence, una seconda volta per la modalità Air Presence e Harmonic Drive e una terza volta per spegnere. Il LED Air cambia colore per indicare la modalità selezionata:
|
Modalità |
Descrizione |
Note |
|---|---|---|
|
Off |
Il preamplificatore è pulito |
|
|
Air presence |
Un circuito analogico aggiunge un boost di presenza alle tue sorgenti. |
|
|
Air Presence e Harmonic Drive |
Aggiunge le armoniche, oltre al circuito analogico Air. |
Disponibile solo fino a 96 kHz |
Per abilitare AIR da Focusrite Control 2clicca sul pulsante
|
Air disattivato |
Air Presence selezionato |
Air presence e Drive selezionato |
Quando fai clic sul pulsante Air di Focusrite Control 2, viene attivata l'ultima modalità Air selezionata. Per cambiare la modalità Air selezionata (Presenza o Presenza e Drive) clicca sulla freccia per visualizzare il menu a tendina.
|
Air Presence selezionato |
Air presence e Drive selezionato |
Nota
Air Presence e Drive & è disponibile solo fino a 96 kHz, non è possibile utilizzarlo con frequenze di campionamento quad-band (176,4 kHz e 192 kHz).
Il controllo Output e il misuratore del livello di uscita si riferiscono ai segnali diretti alle uscite 1 e 2 sul retro del tuo Scarlett 4i4, le uscite che colleghi più spesso agli altoparlanti del monitor.
Il controllo Output imposta il livello alle uscite da zero (completamente in senso antiorario) al valore di fondo scala (completamente in senso orario).
Il misuratore del livello in uscita intorno al controllo del livello in uscita è un indicatore di pre-dissolvenza (non influenzato dalla posizione del controllo) che mostra il livello del segnale proveniente dal tuo computer.
L'uscita cuffie è un jack TRS da 6,35 mm (¼"). Molte cuffie hanno un jack TRS da 3,5 mm; per collegarle al tuo Scarlett 4i4 devi utilizzare un adattatore TRS da 6,35 mm a 3,5 mm.
Il controllo sopra l'uscita cuffie controlla il livello che viene inviato alle cuffie.
Alcune cuffie ad alta impedenza potrebbero risultare silenziose se utilizzate con un Scarlett 4i4, si consiglia di utilizzare cuffie con un'impedenza fino a 300 Ω.
Nota
Alcune cuffie e adattatori jack possono avere connettori TS o TRRS, ad esempio se hanno un microfono o un controllo del volume integrato nel cavo. È improbabile che queste cuffie funzionino correttamente. Se hai dei problemi, usa delle cuffie e un adattatore jack con connettori jack TRS.
All'uscita delle cuffie può essere assegnata una combinazione di ingressi hardware (monitoraggio diretto) e canali di riproduzione software.
Per maggiori informazioni sulla creazione di un mix per l'uscita cuffie, consulta Utilizzare la scheda Mixer di Focusrite Control 2.
L'uscita cuffie di Scarlett 4i4 è indipendente dalle uscite di linea 1/2 e 3/4 e ti permette di ottenere un mix di cuffie completamente indipendente.
Questa sezione tratta tutte le caratteristiche sul pannello posteriore del tuo 4i4 4th Gen, le relative funzioni, i possibili utilizzi e le modalità di funzionamento in Focusrite Control 2.
Porta USB
La porta USB Type-C contrassegnata da USB serve per collegare il tuo 4i4 4th Gen al computer.
Il collegamento al computer fornisce l'alimentazione USB, la comunicazione audio bidirezionale e la connessione a Focusrite Control 2.
Porta 5V CC
Scarlett 4i4 consuma una grande quantità di energia. In alcune situazioni ad alta potenza, come ad esempio la riproduzione in cuffia ad alto volume, le porte USB di alcuni computer potrebbero non essere in grado di fornire energia sufficiente quindi Scarlett 4i4 può disconnettersi o l'icona USB lampeggia in rosso.
Se riscontri questo comportamento, ti consigliamo di utilizzare un alimentatore di rete per alimentare Scarlett tramite la porta 5V CC .
L'icona USB lampeggia in rosso
L'icona USB che lampeggia in rosso indica che il tuo Scarlett 4i4 non riceve abbastanza energia.
Per risolvere questo problema:
-
Scollega entrambi i cavi USB. In questo ordine: collega l'alimentatore alla porta USB Power , quindi collega il cavo USB alla porta USB su Scarlett.
-
Assicurati di utilizzare l'alimentatore USB originale.
-
Prova una porta USB diversa sul tuo computer, assicurati di connetterti direttamente al tuo computer e non tramite un hub USB.
Le porte MIDI In e Out consentono di utilizzare il tuo 4i4 4th Gen come interfaccia MIDI USB. MIDI In riceve segnali MIDI da tastiere o controllori; MIDI Out invia informazioni MIDI a sintetizzatori, drum machine o apparecchi controllabili via MIDI.
Importante
Quando ricevi il tuo 4i4 4th Gen, MIDI è disabilitato perché è in modalità Easy Start. Per abilitare MIDI, installa e apri Focusrite Control 2.
MIDI IO non richiede alcuna configurazione per utilizzare il tuo 4i4 4th Gen come interfaccia MIDI USB. Le porte MIDI di 4i4 4th Gen appaiono nel tuo software abilitato MIDI e puoi inviare o ricevere dati MIDI tra il tuo computer e l'hardware MIDI tramite le porte MIDI DIN a 5 pin di 4i4.
Nota
La porta MIDI Out su 4i4 4th Gennon può funzionare come porta MIDI Thru.
Le uscite 1 e 2 sono uscite a livello di linea per collegare il tuo Scarlett 4i4 a un amplificatore o a dei monitor attivi. Le uscite sono uscite jack TRS da 1/4" bilanciate; puoi utilizzarle con cavi jack TS non bilanciati o TRS bilanciati, quindi collegarle agli altoparlanti con ingressi jack da 1/4", RCA o XLR.
Sul pannello frontale del tuo Scarlett 4i4, il quadrante Output controlla i livelli inviati alle uscite 1 e 2 .
Nota
L'uso di connessioni sbilanciate, come i jack TS da 6,35mm o i jack per cavi RCA, è possibile ma non è consigliato. Utilizzando connessioni sbilanciate, potresti sentire interferenze attraverso i tuoi monitor.
Se senti un rumore statico, crepitante o di qualsiasi altro tipo nei tuoi monitor, anche quando i suoni non sono in riproduzione, assicurati di utilizzare connessioni bilanciate dove è possibile.
Le 3-4 hanno caratteristiche elettriche identiche a quelle delle uscite di linea Monitor da 1 a 2, ma non sono regolate dalla manopola Uscita.
Puoi impostare i segnali disponibili in queste uscite utilizzando Focusrite Control 2e usare le uscite per pilotare altoparlanti aggiuntivi in un sistema di monitoraggio multicanale come un subwoofer, o inviare segnali ai processori di effetti dell’attrezzatura esterna.
