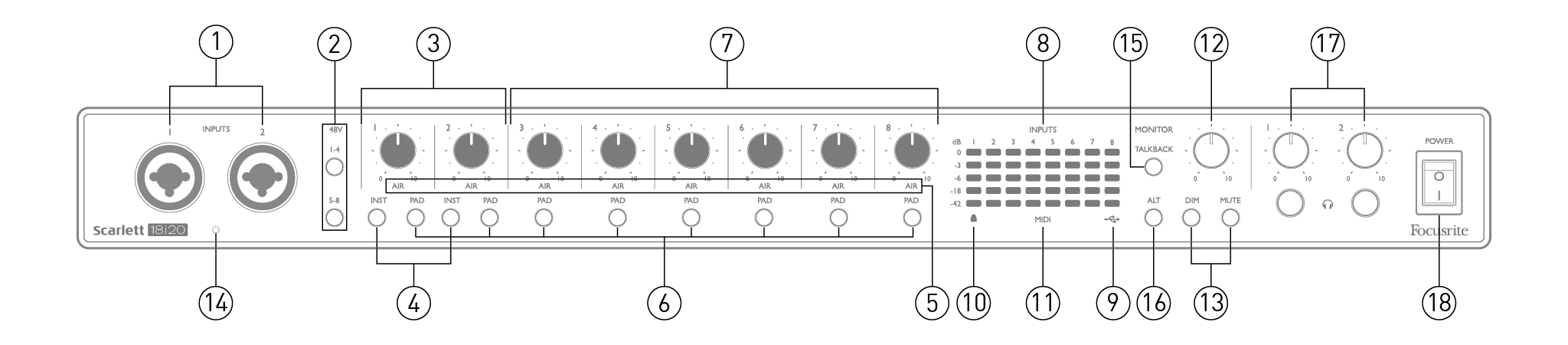

Il pannello frontale comprende tutti i controlli di guadagno e monitoraggio in ingresso, nonché due connettori di ingresso per i segnali microfono, linea e strumento.
-
Ingressi 1 e 2 – Prese di ingresso "Combo": collega microfoni, strumenti (ad esempio, chitarra) o segnali di livello di linea qui. Le prese Combo accettano sia jack XLR che da ¼" (6,35 mm). I microfoni si collegano tramite spine XLR: strumenti e segnali di livello di linea si collegano tramite spine jack da ¼" (6,35 mm) di tipo TS o TRS. Il guadagno del preamplificatore è appropriato per i microfoni quando è inserita una spina XLR e per segnali di livello più alto quando è inserita una spina jack. Non collegare nulla di diverso da un microfono, ad esempio l'uscita di un modulo audio o di un'unità FX, tramite una spina XLR, poiché il livello del segnale sovraccaricherebbe il preamplificatore, causando distorsione. Se l'alimentazione phantom è abilitata, potresti danneggiare la tua attrezzatura.
-
48 V – due interruttori (1-4, 5-8) che abilitano l'alimentazione phantom a 48 V sui contatti XLR dei connettori Combo rispettivamente per gli ingressi microfonici 1-4 e 5-8. (Nota che gli ingressi da 3 a 8 si trovano sul pannello posteriore.) Ciascun interruttore ha un LED rosso associato che indica che l'alimentazione phantom è selezionata.
-
Guadagno 1 e 2: regolano il guadagno di ingresso per i segnali rispettivamente sugli ingressi 1 e 2.
-
INST – due interruttori che modificano la configurazione di ingresso per i contatti jack sugli ingressi 1 e 2. Quando INST è selezionato, la gamma di guadagno e l'impedenza di ingresso vengono modificate (rispetto a LINE) e l'ingresso viene reso sbilanciato. Questo lo ottimizza per il collegamento diretto di strumenti (tramite un connettore jack a 2 poli (TS)). Quando INST è disattivato, gli ingressi sono adatti al collegamento di segnali a livello di linea. I segnali a livello di linea possono essere collegati in forma bilanciata tramite un jack a 3 poli (TRS) o sbilanciati tramite un jack a 2 poli (TS). 'INST' si illumina di rosso quando è selezionata la modalità Strumento. INST può essere selezionato anche da Focusrite Control 2.
-
AIR – otto LED gialli indicano la selezione della modalità AIR per ciascun canale. Modalità AIR, selezionata da Focusrite Control 2, modifica la risposta in frequenza dello stadio di ingresso per modellare il classico, basato su trasformatore Focusrite Preamplificatori per microfono ISA.
-
PAD – otto interruttori per selezionare la funzione PAD per ciascun canale. Il pad si illumina di rosso quando è acceso, è possibile abilitare il pad anche da Focusrite Control 2.
Il pad riduce il livello del segnale in ingresso alla DAW di 10 dB: da utilizzare quando la sorgente di ingresso ha un livello particolarmente elevato.
-
Guadagno da 3 a 8: regola il guadagno di ingresso per i segnali rispettivamente sugli ingressi da 3 a 8. (Nota che i connettori per questi ingressi si trovano sul pannello posteriore.)
-
Misuratori di input: otto misuratori a barre LED a 5 segmenti che indicano i livelli del segnale degli otto segnali di input analogici. I misuratori mostrano il livello del segnale dopo lo stadio di guadagno di input e quindi la loro indicazione è influenzata dai controlli di guadagno. I LED si illuminano a -42 (verde, "segnale presente"),
-18 (verde), -6 (verde), -3 (giallo) e 0 dB (rosso). Un livello di 0 dBFS provoca clipping digitale e dovrebbe essere sempre evitato.
-
LED attivo USB: un LED verde si illumina quando Scarlett è connesso e riconosciuto dal tuo computer.
-
Bloccato: un LED verde che conferma la sincronizzazione dell'orologio, sia con l' Scarlett 18i20 3rd Genall'orologio interno o a un ingresso digitale esterno.
-
LED MIDI – LED verde, si illumina quando i dati MIDI vengono ricevuti sulla porta MIDI IN.
-
MONITOR – controllo del livello di uscita del monitor principale: normalmente controlla il livello delle uscite del monitor principale sul pannello posteriore, ma può essere configurato in Focusrite Control 2 per regolare il livello di ciascuna delle dieci uscite analogiche dell'unità.
-
DIM e MUTE – due interruttori per controllare il 18i20Le uscite del monitor; DIM riduce i livelli di uscita di 18 dB, mentre MUTE disattiva le uscite. Di default, questi interruttori influenzano le uscite del monitor MAIN 1 e 2, ma in Focusrite Control 2 È possibile configurarli per controllare una qualsiasi delle uscite analogiche. Ogni interruttore ha un LED associato (DIM: giallo, MUTE: rosso) che indica la funzione selezionata. DIM e MUTE possono essere selezionati anche da Focusrite Control 2.
-
Microfono Talkback
-
TALKBACK – tieni premuto questo pulsante per attivare il talkback. Quando è attivo, 'TALKBACK' si illumina di verde e il microfono talkback [14] può essere instradato al 18i20le varie uscite. Per impostazione predefinita, il talkback viene instradato alle due uscite per cuffie [17], ma l'instradamento può essere configurato in Focusrite Control 2 per alimentare qualsiasi combinazione di uscite. Questo pulsante è "momentaneo": il talkback è attivo solo finché viene premuto. Il talkback può anche essere attivato, momentaneo o a ritenuta, da Focusrite Control 2.
-
ALT – quando la funzione ALT è abilitata in Focusrite Control 2Premendo questo pulsante, il mix del monitor principale viene deviato dalle USCITE DI LINEA PRINCIPALI 1 e 2 alle USCITE DI LINEA ALTERNATIVE 3 e 4. Collegare una coppia di diffusori monitor secondari alle uscite ALT e selezionare ALT per passare dai monitor principali alla coppia secondaria. 'ALT' si illumina di verde quando selezionato. Questa funzione può essere selezionata anche da Focusrite Control 2. (Nota che quando ALT è abilitato, le uscite di linea non in uso sono silenziate: ad esempio, per utilizzare le uscite di linea 3 e 4 per un altro scopo, prima riattivarle in Focusrite Control 2.)
-
Volume cuffie 1 e 2: collegare una o due paia di cuffie alle due prese jack TRS da ¼” (6,25 mm) sotto i controlli. Le uscite cuffie trasportano sempre i segnali attualmente instradati alle uscite analogiche 7/8 e 9/10 (come coppie stereo) in Focusrite Control 2.
-
POWER – Interruttore di alimentazione CA.
-

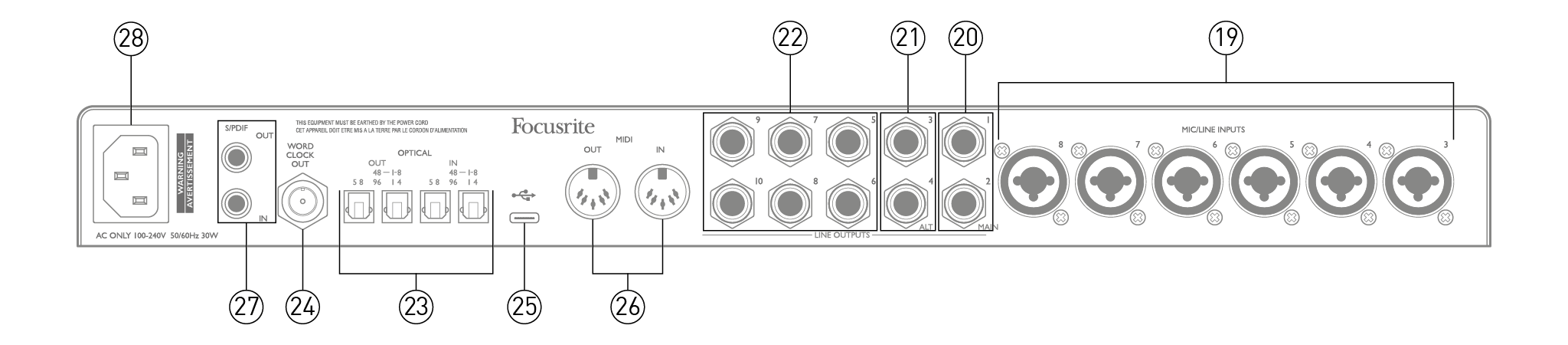

INGRESSI MIC/LINEA da 3 a 8 – Prese di ingresso di tipo combo: collega altri microfoni o segnali di livello di linea tramite jack XLR o da ¼” (6,35 mm) a seconda dei casi. Per i segnali di livello di linea possono essere utilizzati jack TRS (bilanciati) o TS (sbilanciati) da ¼”.
-
USCITE DI LINEA 1 e 2 (PRINCIPALI) – due uscite di linea analogiche bilanciate su prese jack da ¼” (6,35 mm); utilizzare jack TRS per una connessione bilanciata o jack TS per una connessione sbilanciata. Si consiglia l'uso di connessioni bilanciate ove possibile, per ridurre al minimo i problemi di messa a terra e ronzio. Queste verranno generalmente utilizzate per pilotare i diffusori principali L e R del sistema di monitoraggio. Tuttavia, i segnali alle uscite possono essere definiti in Focusrite Control 2.
-
USCITE DI LINEA 3 e 4 (ALT) – collegare qui una coppia secondaria di diffusori monitor Per utilizzare la funzione ALT del 18i20. Le uscite sono elettricamente identiche alle uscite di linea 1 e 2. I segnali alle uscite possono essere definiti in Focusrite Control 2.
-
USCITE DI LINEA da 5 a 10 – sei ulteriori uscite di linea con caratteristiche elettriche identiche alle uscite di linea da 1 a 4. I segnali disponibili su queste uscite sono definiti in Focusrite Control 2e può essere utilizzato per pilotare gli altoparlanti aggiuntivi in un sistema di monitoraggio multicanale, oppure per pilotare processori di effetti esterni.
-
INGRESSO E USCITA OTTICI – quattro connettori TOSLINK per la gestione di otto canali audio digitali in formato ADAT con frequenze di campionamento di 44,1/48 kHz o 88,2/96 kHz. Con una frequenza di campionamento di 44,1/48 kHz, viene utilizzata solo la porta destra di ciascuna coppia; con una frequenza di campionamento di 88,2/96 kHz, vengono utilizzate entrambe le porte, con la porta destra che trasporta i canali ADAT 1-4 e la porta sinistra che trasporta i canali ADAT 5-8. (Si noti che l'ingresso e l'uscita ottici sono disabilitati quando si utilizzano frequenze di campionamento di 176,4/192 kHz.) La porta sinistra di ciascuna coppia (IN e OUT) può essere configurata per ricevere e trasmettere un segnale S/PDIF a due canali da/verso una sorgente esterna dotata di I/O S/PDIF ottico: questa opzione viene selezionata da Focusrite Control 2Per maggiori dettagli, si prega di consultare le tabelle dell'elenco dei canali nella sezione Appendice.
-
WORD CLOCK OUT – un connettore BNC che trasporta il Scarlett 18i20 3rd Genword clock di ; questo può essere utilizzato per sincronizzare altre apparecchiature audio digitali che fanno parte del sistema di registrazione. La sorgente di sincronizzazione del clock campione utilizzata dal Scarlett 18i20 3rd Gen è selezionato da Focusrite Control.
-
-
MIDI IN e MIDI OUT – prese DIN standard a 5 pin per il collegamento di apparecchiature MIDI esterne. Scarlett 18i20 3rd Gen Funziona come un'interfaccia MIDI, consentendo la distribuzione dei dati MIDI da/verso il computer ad altri dispositivi MIDI.
-
S/PDIF IN e OUT – due prese phono (RCA) che trasportano segnali audio digitali a due canali dentro o fuori dal Scarlett 18i20 3rd Gen, in formato S/PDIF. Nota che gli ingressi e le uscite S/PDIF non sono disponibili a frequenze di campionamento di 176,4/192 kHz. Per maggiori dettagli, fare riferimento alle tabelle di Elenco canali nella sezione Appendice.
-
Rete CA: presa IEC standard.
IL Scarlett 18i20 3rd Gen deve essere collegato alla rete elettrica CA con il cavo di alimentazione CA in dotazione. Collegare il connettore IEC alla presa IEC del pannello posteriore. Quando si utilizza il Scarlett 18i20 3rd Gen con un computer (ovvero non come mixer "stand-alone"), si consiglia di non accendere l'unità finché non è stata effettuata la connessione USB.
Per collegare il Scarlett 18i20 3rd Gen alla rete elettrica CA, utilizzare il cavo di alimentazione CA in dotazione. Inserire il connettore IEC nella presa IEC del pannello posteriore. Quando si utilizza il Scarlett 18i20 3rd Gen con un computer (piuttosto che come mixer "stand-alone"), accendere il dispositivo solo dopo aver collegato il cavo USB.
Tipi di porte USB: IL Scarlett 18i20 3rd Gen ha una singola porta USB 2.0 di tipo C (sul pannello posteriore). Una volta completata l'installazione del software, collegare il Scarlett 18i20 3rd Gen al computer; se il computer ha una porta USB di tipo A, utilizzare il cavo USB di tipo A-tipo C fornito con l'unità. Se il computer ha una porta USB di tipo C, procurarsi un cavo di tipo C-tipo C da un fornitore di computer.
Standard USB: Nota che poiché il Scarlett 18i20 3rd Gen è un dispositivo USB 2.0, la connessione USB richiede una porta USB 2.0 compatibile sul tuo computer. Non funzionerà con porte USB 1.0/1.1: tuttavia, una porta USB 3.0 supporterà un dispositivo USB 2.0.
Una volta collegato il cavo USB, accendere l'interruttore Scarlett 18i20 3rd Gen con l'interruttore di alimentazione sul pannello posteriore.
IL Scarlett 18i20 3rd Gen è compatibile con qualsiasi DAW basato su Windows che supporti ASIO o WDM o qualsiasi DAW basato su Mac che utilizzi Core Audio. Dopo aver seguito la procedura Getting Started, puoi iniziare a utilizzare il tuo Scarlett 18i20 3rd Gen con la DAW di tua scelta.
Nota: la tua DAW potrebbe non selezionare automaticamente Scarlett 18i20 3rd Gen come dispositivo I/O predefinito. Devi selezionare manualmente Interfaccia USB ASIO Focusrite come driver sulla tua DAW Configurazione audio* pagina. Consulta la documentazione della tua DAW (o i file di Help) se non sei sicuro di dove selezionare il driver ASIO/Core Audio. L'esempio seguente mostra la configurazione corretta in Ableton Live Lite Preferenze pannello (è mostrata la versione Windows).
*Nome tipico. La terminologia può variare a seconda della DAW.
Una volta il Scarlett 18i20 3rd Gen è impostato come Dispositivo audio preferito* nella tua DAW, tutti gli ingressi e le uscite appaiono nelle preferenze Audio I/O della tua DAW. A seconda della tua DAW, potresti dover abilitare determinati ingressi o uscite prima dell'uso.

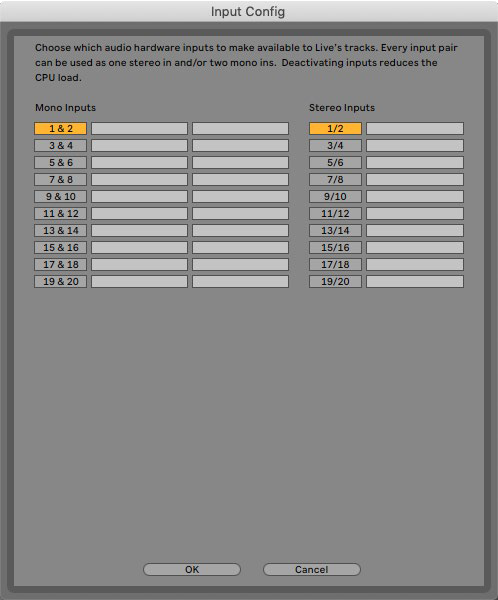

I due esempi seguenti mostrano due ingressi e due uscite abilitati nelle pagine di configurazione di ingresso e uscita di Ableton Live.
|
|
|
*Nome tipico. La terminologia può variare a seconda della DAW.
Due ingressi aggiuntivi, ingressi 9/10 sono elencati nella pagina Input Config delle preferenze I/O della tua DAW. Si tratta di ingressi virtuali "loopback" all'interno del software, non ingressi fisici aggiuntivi. Puoi usare Loopback per registrare tracce DAW da sorgenti all'interno del tuo computer, ad esempio da un browser web. Focusrite Control include un Ritorno indietro 1-2 scheda mix, dove puoi scegliere quali ingressi registrare.
IL Scarlett 18i20 3rd Gen è una scelta eccellente per diverse applicazioni di registrazione e monitoraggio. Di seguito sono illustrate alcune configurazioni tipiche.

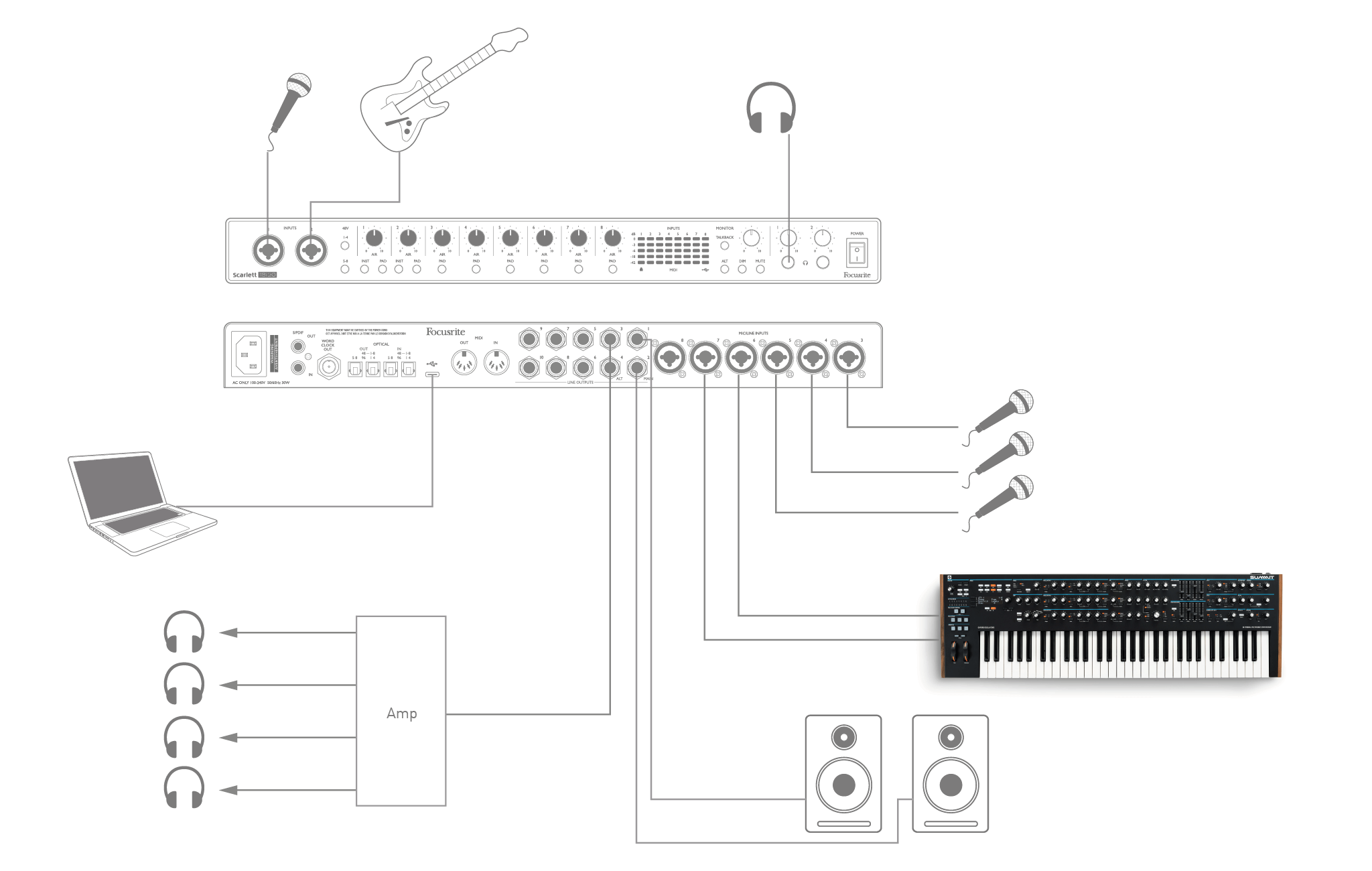

Questa configurazione mostra una tipica configurazione per la registrazione di un gruppo di musicisti con software DAW su Mac o PC.
Una selezione di sorgenti – microfoni, chitarra e una tastiera – sono mostrate collegate al Scarlett 18i20 3rd Gen's inputs. Solo gli Input 1 e 2 possono essere configurati per accettare direttamente gli strumenti, quindi abbiamo scelto di collegare la chitarra all'Input 2. Assicurati che INST sia selezionato per questo input.
La connessione al PC o al Mac che esegue il software DAW avviene tramite il cavo USB in dotazione. Questo trasporterà tutti i segnali di input e output tra la DAW e il Scarlett 18i20 3rd GenUna volta configurata la configurazione audio nella DAW, ogni sorgente di input verrà indirizzata alla propria traccia DAW per la registrazione.
Il termine "latenza" ricorre frequentemente nei sistemi audio digitali. Nel caso dell'applicazione di registrazione DAW descritta in precedenza, la latenza è il tempo impiegato dai segnali in ingresso per attraversare il computer e il software audio e tornare indietro tramite l'interfaccia audio.
Sebbene non rappresenti un problema nella maggior parte delle semplici situazioni di registrazione, in alcune circostanze la latenza può diventare un ostacolo per un artista che desidera registrare monitorando contemporaneamente i segnali in ingresso. Questo potrebbe accadere, ad esempio, se è necessario aumentare la dimensione del buffer di registrazione della DAW, operazione che può rendersi indispensabile quando si registrano sovraincisioni in un progetto particolarmente ampio che utilizza numerose tracce DAW, strumenti virtuali e plugin di effetti.
I sintomi comuni di un'impostazione del buffer troppo bassa potrebbero essere glitch audio (clic e scoppiettii) o un carico della CPU particolarmente elevato all'interno della DAW (la maggior parte delle DAW ha una funzione di monitoraggio della CPU). La maggior parte delle DAW consente di regolare la dimensione del buffer dalla loro Preferenze audio* pagina di controllo.

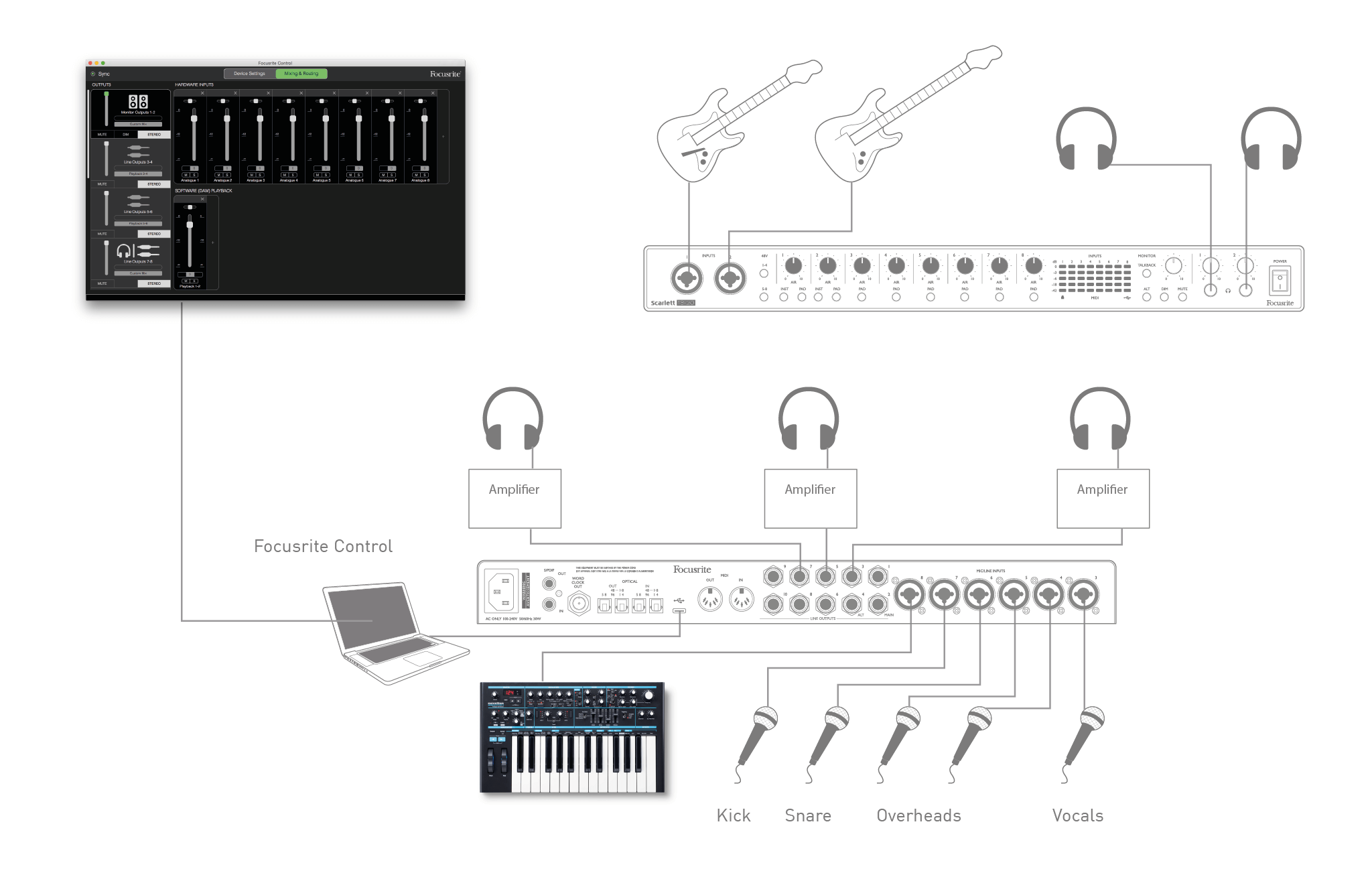

IL Scarlett 18i20 3rd Gen, con Focusrite Control, consente il "monitoraggio a latenza zero", che supera questo problema. Puoi instradare i tuoi segnali di input direttamente al Scarlett 18i20 3rd Genuscite cuffie di . Ciò consente ai musicisti di ascoltare se stessi con una latenza ultra-bassa, ovvero in "tempo reale", insieme alla riproduzione del computer. I segnali di ingresso al computer non sono in alcun modo influenzati da questa impostazione. Tuttavia, si noti che tutti gli effetti aggiunti agli strumenti dal vivo dai plug-in software non saranno udibili nelle cuffie, sebbene gli effetti saranno comunque presenti nella registrazione.

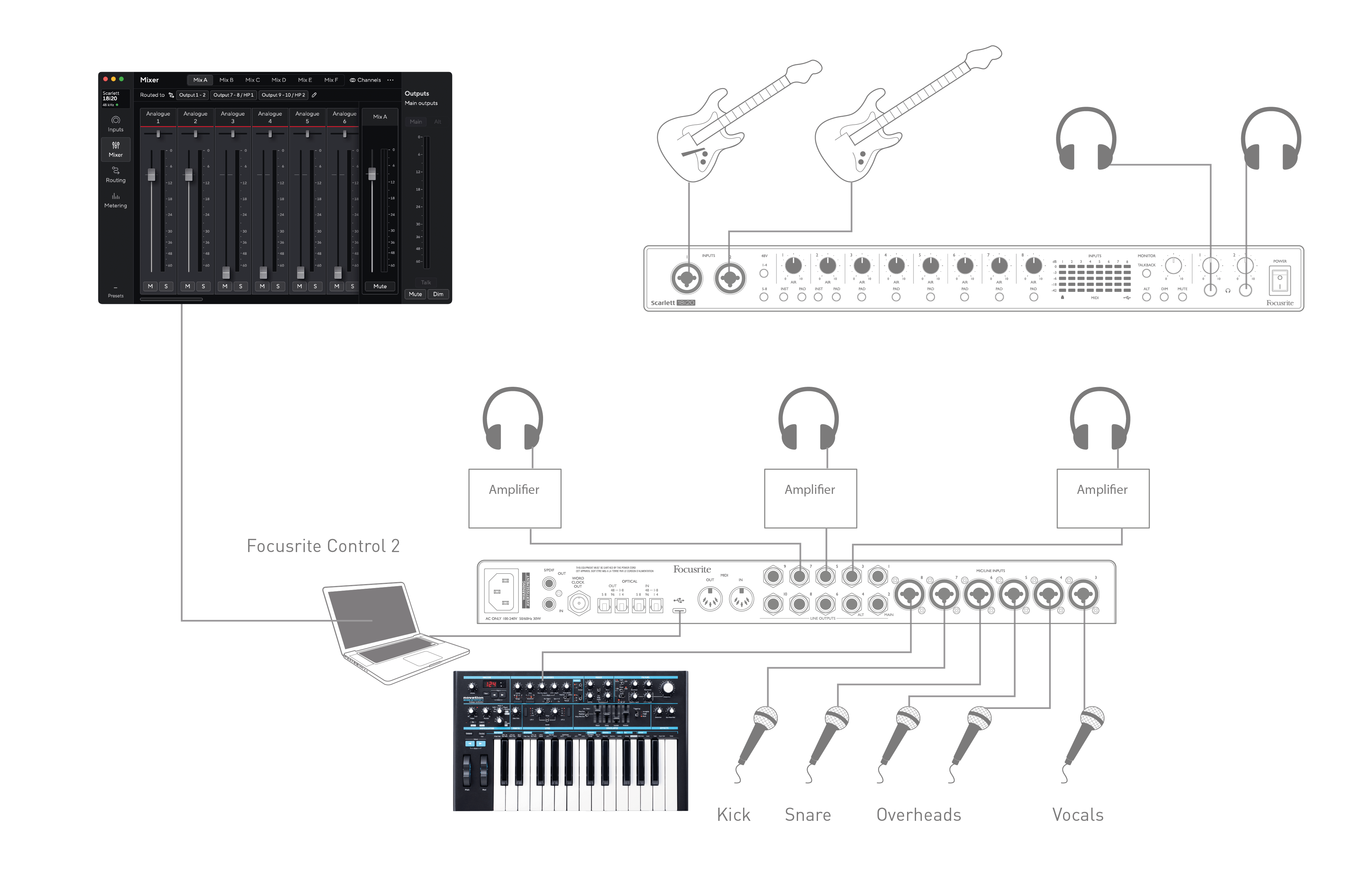

Nell'esempio, ogni membro della band riceve il proprio mix monitor, perché ognuno ha il proprio Scarlett 18i20 3rd Gen output. Focusrite Control consente di definire fino a otto mix separati, e questi mix possono includere tracce DAW registrate in precedenza e i segnali di input correnti.
Quando si utilizza il monitoraggio diretto, assicurarsi che il software DAW non sia impostato per instradare alcun ingresso (ciò che si sta registrando) verso alcuna uscita. In tal caso, i musicisti si sentiranno "due volte", con un segnale ritardato e udibile che si manifesta come un'eco.
Le uscite MAIN jack da 1/4" sul pannello posteriore (uscite di linea 1 e 2) saranno normalmente utilizzate per pilotare i diffusori di monitoraggio primari. I monitor attivi incorporano amplificatori interni con un controllo del volume e possono essere collegati direttamente. I diffusori passivi richiederanno un amplificatore stereo separato; le uscite del pannello posteriore devono essere collegate agli ingressi dell'amplificatore.

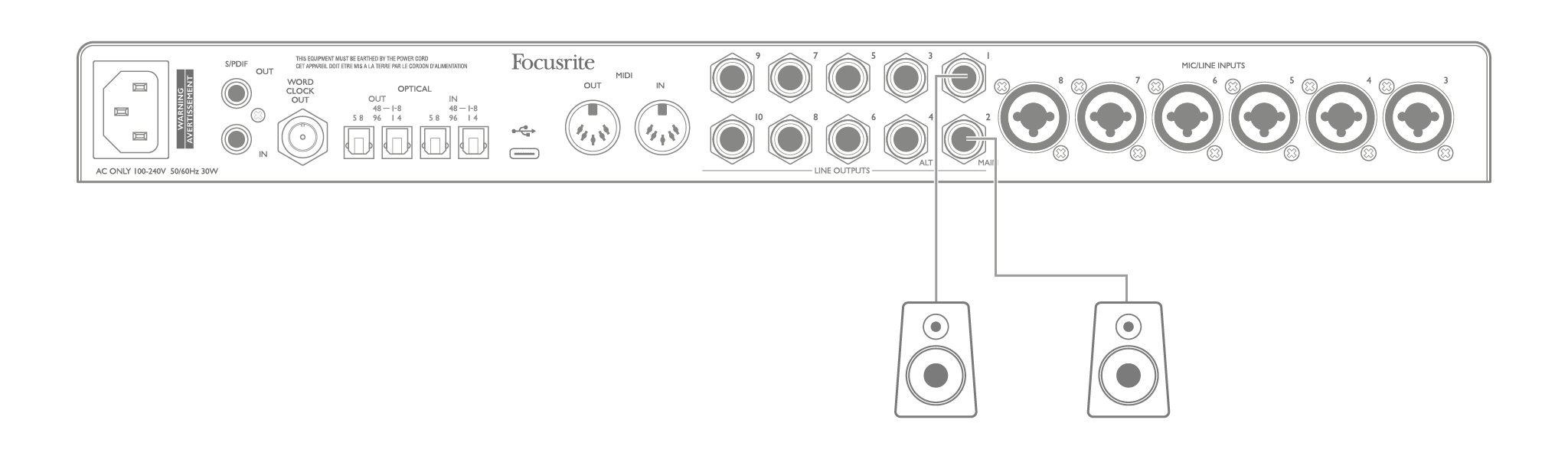

Collegamento degli altoparlanti attivi:

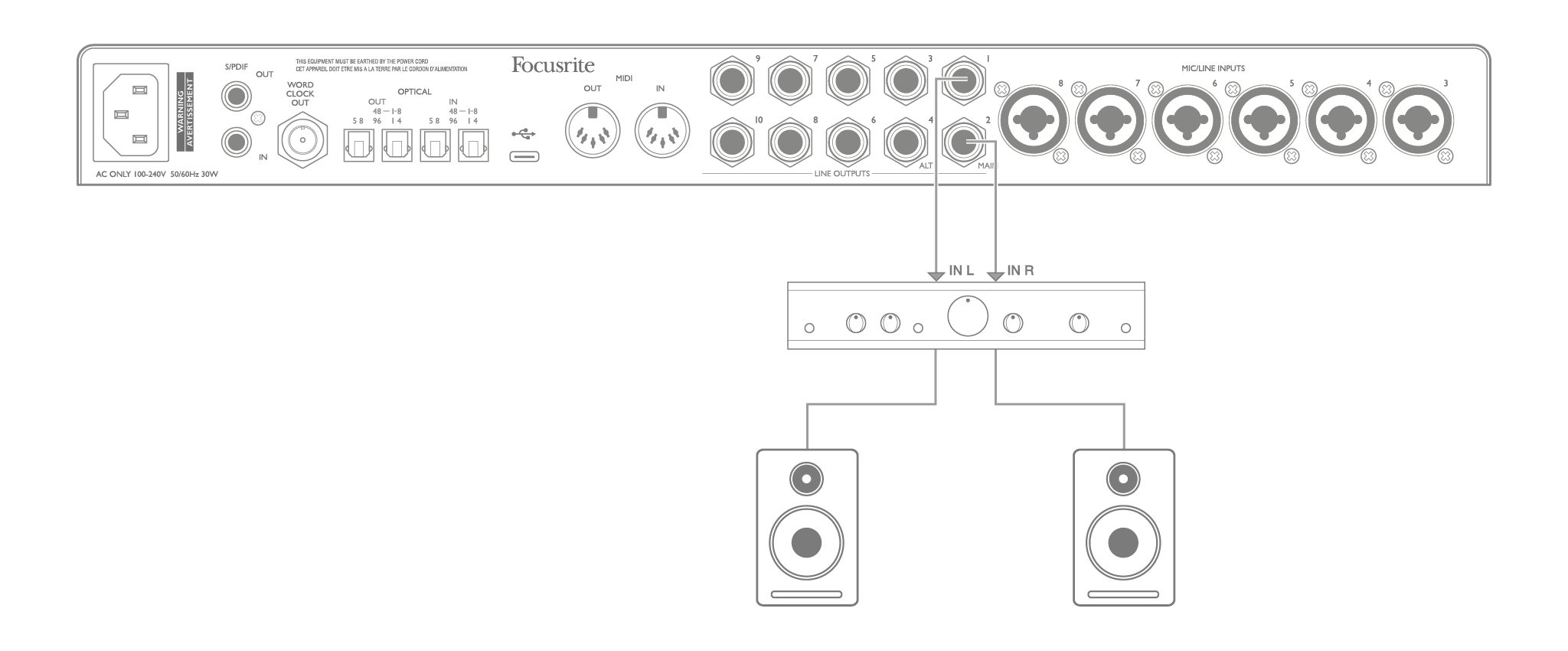

Collegamento di diffusori passivi a un amplificatore stereo:
Tutti i connettori di uscita di linea sono prese jack da ¼” (6,35 mm) a 3 poli (TRS) e sono bilanciati elettronicamente. I tipici amplificatori (hi-fi) per uso domestico e i piccoli monitor amplificati avranno probabilmente ingressi sbilanciati, sia su prese RCA (phono) sia tramite un jack da 3,5 mm a 3 poli destinato al collegamento diretto a un computer. In entrambi i casi, utilizzare un cavo con connettori jack a un'estremità.
I monitor attivi professionali e gli amplificatori di potenza professionali in genere dispongono di ingressi bilanciati.
Durante il mixaggio, potresti voler usare diverse coppie di speaker aggiuntivi (mid-field, near-field, ecc.) per verificare quanto bene il tuo mix si traduce in altri tipi di speaker. Puoi collegare coppie di speaker aggiuntive ad altre coppie di Line Output (ad esempio, near-field a Line Output 3 e 4, mid-field a Line Output 5 e 6) e passare da uno all'altro in Focusrite Control. Scarlett 18i20 3rd GenLa funzione ALT (vedere sotto) è stata inclusa per semplificare l'utilizzo di una seconda coppia di monitor.
Attenzione
Si corre il rischio di creare un loop di feedback audio se gli altoparlanti sono attivi contemporaneamente al microfono! Si consiglia di disattivare (o ridurre) sempre il volume degli altoparlanti di monitoraggio durante la registrazione e di utilizzare le cuffie durante le sovraincisioni.
IL Scarlett 18i20 3rd GenLa funzione ALT semplifica l'aggiunta di una seconda coppia di monitor: collega la seconda coppia alle USCITE DI LINEA 3 e 4. Dopo aver abilitato Commutazione degli altoparlanti in Focusrite Control, puoi passare dai tuoi monitor principali alla coppia secondaria cliccando su pannello frontale o sullo schermo PRINCIPALE E ALTERNATIVA pulsanti. Quando ALT è attivo, l'uscita mix principale verrà inviata alle LINE OUTPUTS 3 e 4 anziché a 1 e 2, e il LED verde ALT si accenderà per confermarlo.

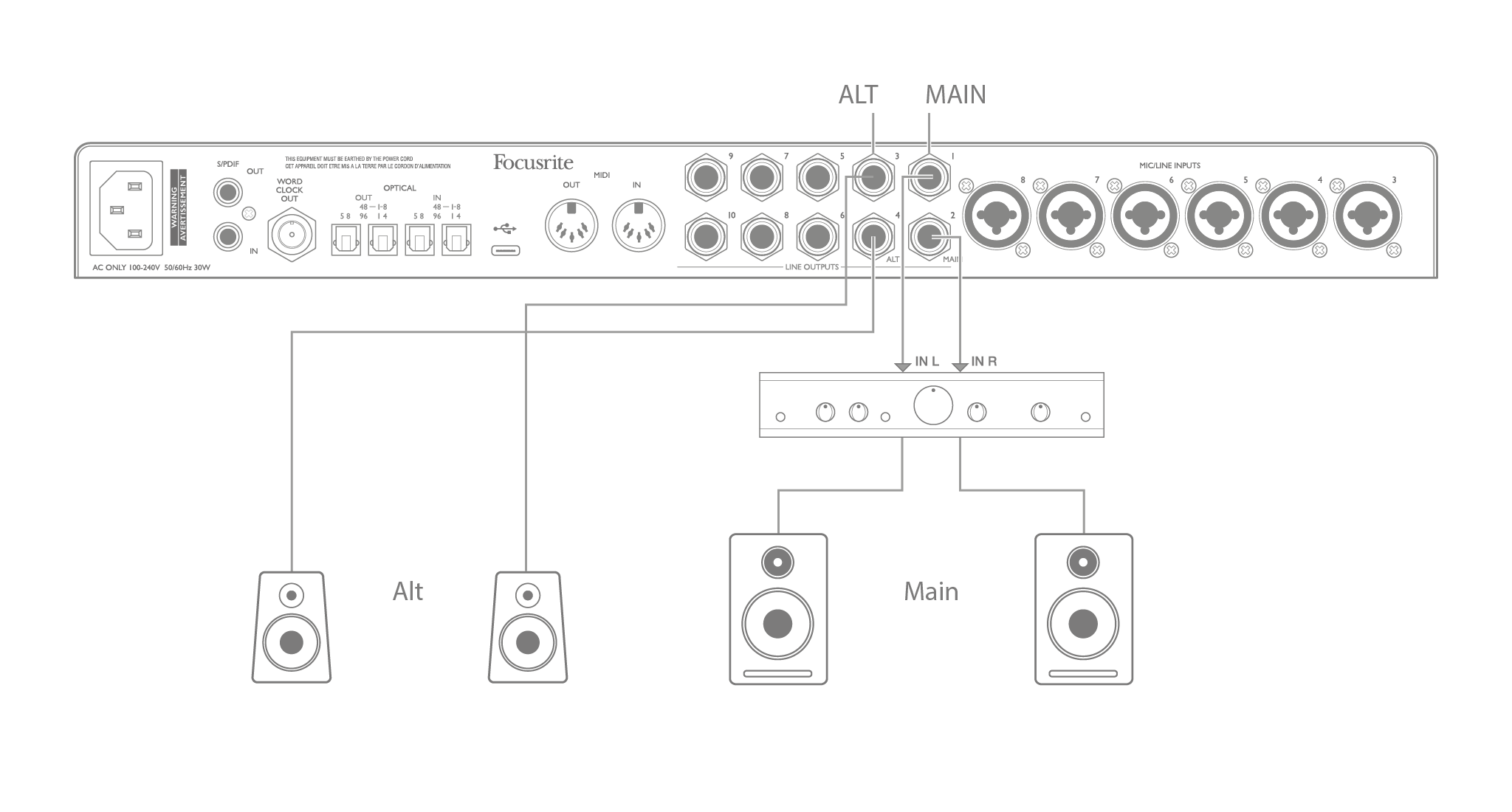

Nell'esempio seguente, abbiamo mostrato altoparlanti passivi con un amplificatore di potenza separato come monitor principali e altoparlanti attivi come coppia secondaria, ma naturalmente, in entrambi i casi è possibile utilizzare qualsiasi tipo di monitor si preferisca.
Poiché il Scarlett 18i20 3rd Gen è dotato di dieci uscite di linea ed è ideale per l'uso in formati audio multicanale, ad esempio LCRS, surround 5.1 o surround 7.1.
Per instradare ciascun canale all'uscita corretta dovrai instradare le uscite DAW alle uscite di linea in Focusrite Control 2 (ad esempio Uscita DAW 1 > Uscita di linea 1, Uscita DAW 2 > Uscita di linea 2, ecc.).

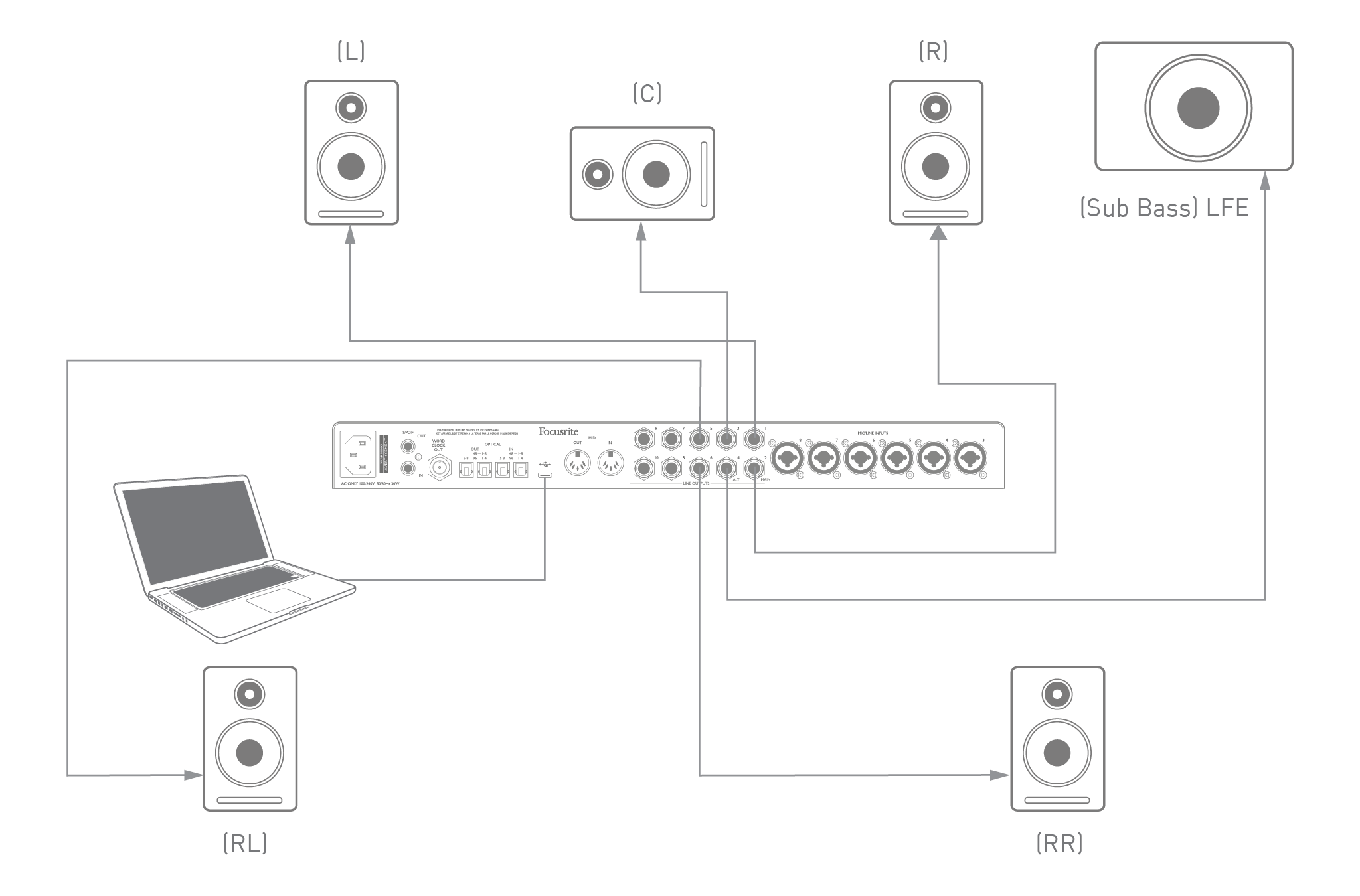

L'esempio seguente mostra come collegare i sei altoparlanti al Scarlett 18i20 3rd Gen in una configurazione di monitoraggio surround 5.1.
Utenti Windows:
Su Windows, il suono surround può essere utilizzato sia nel software che supporta ASIO multicanale che nelle applicazioni non ASIO (utilizzando il nostro driver). Nella maggior parte dei casi sarà la tua DAW e, in generale, le DAW in grado di mixare in surround ti consentono di impostare la mappatura degli altoparlanti nella DAW Preferenze di uscita audio O Impostazioni I/O pagina.
Per indicazioni su come impostare le uscite per il mixaggio surround con la configurazione degli altoparlanti che si desidera utilizzare, consultare il manuale utente (o i file della Guida) della propria DAW.
Per impostare l'audio surround nelle applicazioni non ASIO:
-
Fai clic con il pulsante destro del mouse sull'icona di Focusrite Notifier nella barra delle applicazioni di Windows e seleziona "Apri pannello Suoni di Windows".
-
Fare clic sul dispositivo Focusrite elencato nella scheda Riproduzione per evidenziarlo.
-
Fare clic sul pulsante Configura.
-
Seleziona un formato multicanale. La scelta dipenderà da come utilizzi la tua Scarlett.
-
Vai a Focusrite Control 2 e fai clic su File > Preimpostazioni > Instradamento diretto per configurare l'instradamento uno a uno.
Utenti Mac:

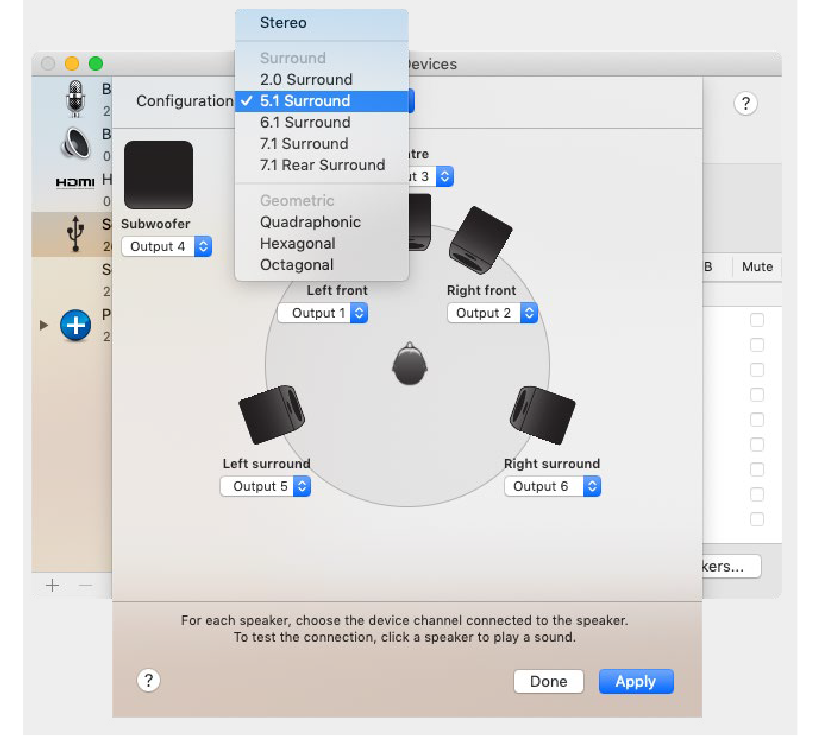

Su Mac, la configurazione del suono surround può essere eseguita da tutte le applicazioni che supportano l'audio multicanale (DAW e normali applicazioni macOS). Per farlo, vai su: Applicazioni > Utilità > Configurazione MIDI audio > Scarlett 18i20 3rd Gen > Configura altoparlanti > Configurazione > Seleziona la configurazione desiderata.
Oltre agli otto ingressi analogici, Scarlett 18i20 3rd Gen ha due porte di ingresso OPTICAL IN ADAT. Queste forniscono otto ingressi audio aggiuntivi a frequenze di campionamento fino a 96 kHz. Gli ingressi ottici sono disabilitati a frequenze di campionamento di 176,4/192 kHz.
L'utilizzo di un preamplificatore microfonico separato a 8 canali dotato di un'uscita ADAT, come il Focusrite Scarlett OctoPre, fornisce un metodo semplice ed eccellente per espandere il Scarlett 18i20 3rd Gencapacità di input.

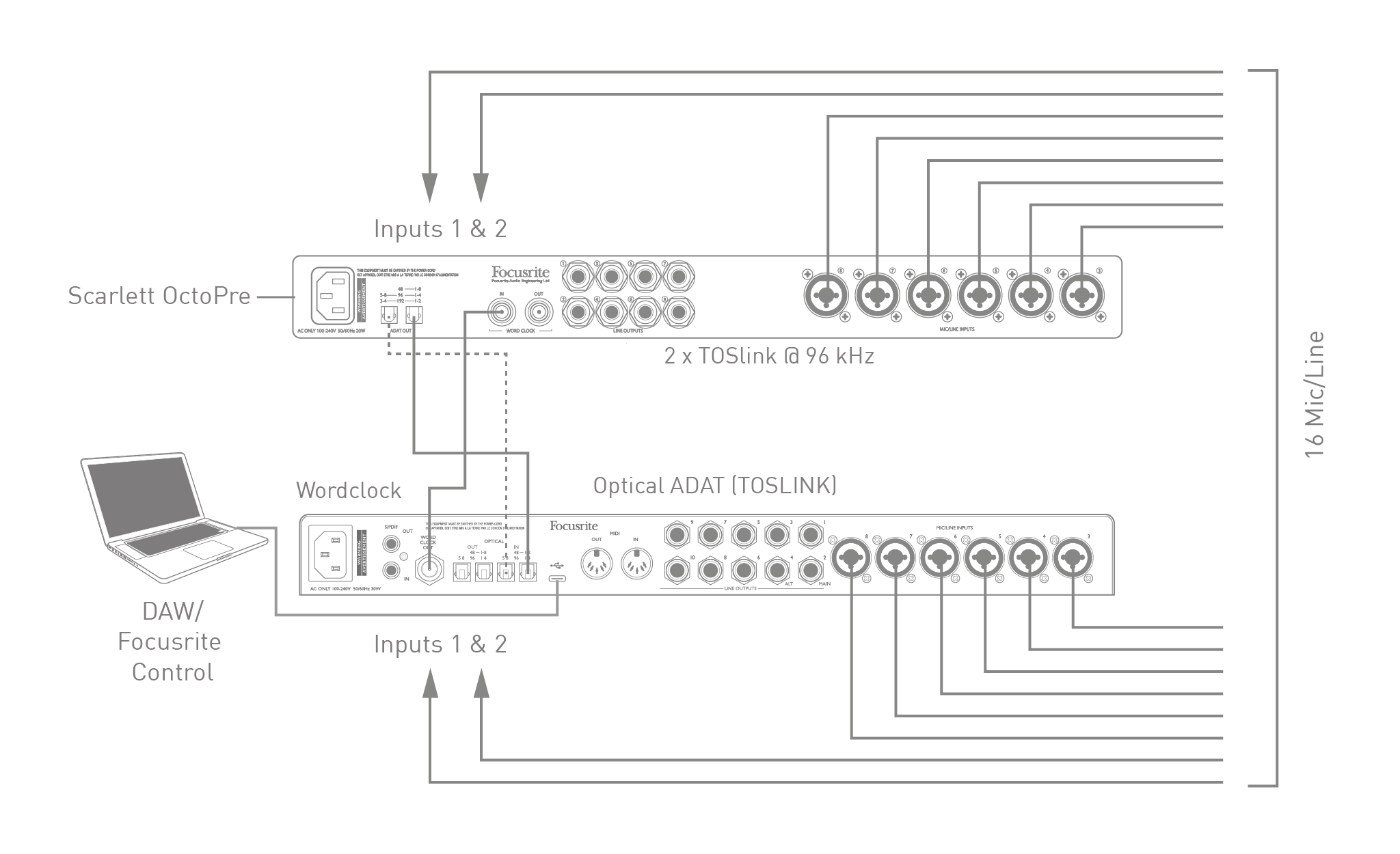

A 44,1/48 kHz, la porta ADAT OUT 1-8 dello Scarlett OctoPre è collegata al Scarlett 18i20 3rd Gen Porta OPTICAL IN 48 – 1-8 con un singolo cavo ottico TOSLINK. Per sincronizzare i dispositivi tramite ADAT, impostare la sorgente di clock dello Scarlett OctoPre su Internal e Scarlett 18i20 3rd Gen (tramite Focusrite Control) per ADATTOIn alternativa, è possibile ottenere una sincronizzazione stabile dell'orologio collegando il Scarlett 18i20 3rd GenWORD CLOCK OUT di Scarlett OctoPre su WORD CLOCK IN di Scarlett OctoPre e impostando Scarlett OctoPre in modo che utilizzi Word Clock come sorgente di clock. Imposta Scarlett 18i20 3rd Gensorgente di clock in Focusrite Control per Interno.
Quando si collegano due dispositivi digitali, assicurarsi sempre che entrambi siano impostati sulla stessa frequenza di campionamento.
È possibile instradare gli ingressi ADAT aggiuntivi utilizzando Focusrite Control 2 esattamente come gli altri ingressi. Gli ingressi aggiuntivi possono essere integrati nel mix per cuffie di qualsiasi musicista, a seconda delle necessità.
Quando si lavora a 88,2/96 kHz, aggiungere un secondo cavo ottico TOSLINK tra la porta ADAT OUT 5-8 dello Scarlett OctoPre e la porta OPTICAL IN 5-8 – 96 del 18i20. Alla frequenza di campionamento più alta, questo secondo collegamento trasporterà i canali 5-8, mentre l'altro collegamento (descritto sopra) trasporterà i canali da 1 a 4.
Se hai un convertitore digitale-analogico, puoi usare le porte OPTICAL OUT ADAT del 18i20 in modo opposto; ad esempio, uscite aggiuntive dalla tua DAW possono essere convertite nel dominio analogico per usare una console di mixaggio hardware esterna per mixare molte tracce DAW. A
Con una frequenza di campionamento di 44,1/48 kHz, la porta OPTICAL OUT di destra trasporta i canali da 1 a 8, mentre a 88,2/96 kHz, la porta di destra trasporta i canali da 1 a 4 e la porta di sinistra i canali da 5 a 8.
IL Scarlett 18i20 3rd Gen ha la capacità di memorizzare una configurazione di mix definita in Focusrite Control all'interno dell'hardware. Questa funzione consente di configurarlo, ad esempio come un mixer per tastiera sul palco, utilizzando il computer e di caricare la configurazione sul dispositivo stesso. È possibile utilizzare Scarlett 18i20 3rd Gen come semplice mixer locale come parte del tuo impianto di tastiera per controllare il mixaggio complessivo di più tastiere.

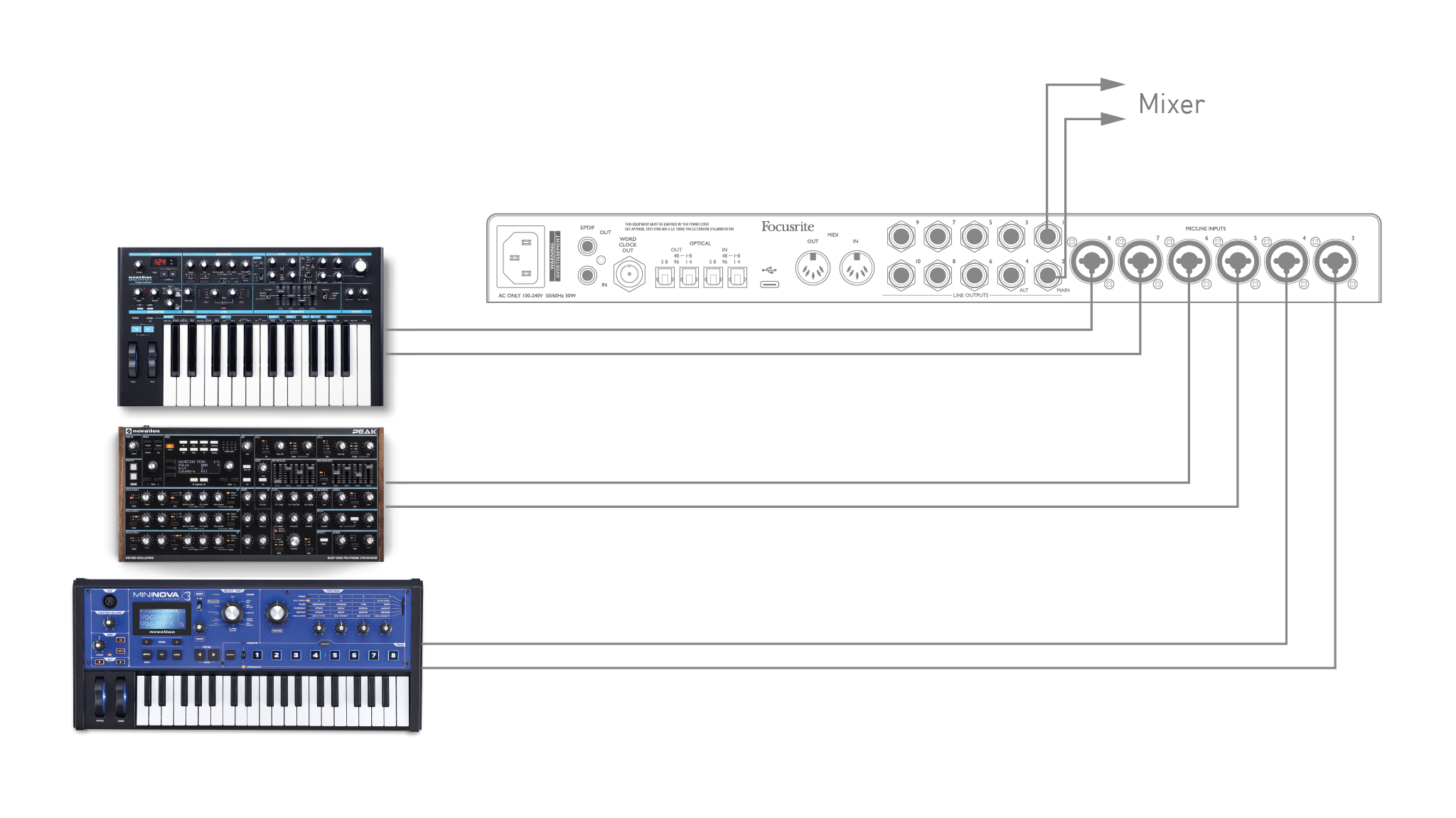

Nell'esempio illustrato, tre tastiere stereo sono collegate agli ingressi del pannello posteriore dell' Scarlett 18i20 3rd Gen; Le uscite 3 e 4 vanno al sistema PA principale. L'esecutore può regolare il guadagno per le singole tastiere dal pannello frontale; può anche regolare il livello generale del mix della tastiera.
Utilizzando le connessioni digitali sul Scarlett 18i20 3rd Gen 3a generazione: è possibile utilizzarlo come preamplificatore autonomo a due canali (S/PDIF) o fino a otto canali (ADAT).
Puoi collegare le sorgenti di input a uno qualsiasi degli input sulla Scarlett (microfono, linea o inst) e usando Focusrite Control puoi indirizzare gli input analogici direttamente alle uscite S/PDIF o ADAT. Quindi puoi collegare l'output digitale che stai usando all'input S/PDIF o ADAT su un'altra interfaccia per espandere il numero di canali di quell'interfaccia. Ad esempio, un secondo Scarlett 18i20 3rd GenPorta di ingresso ADAT.
