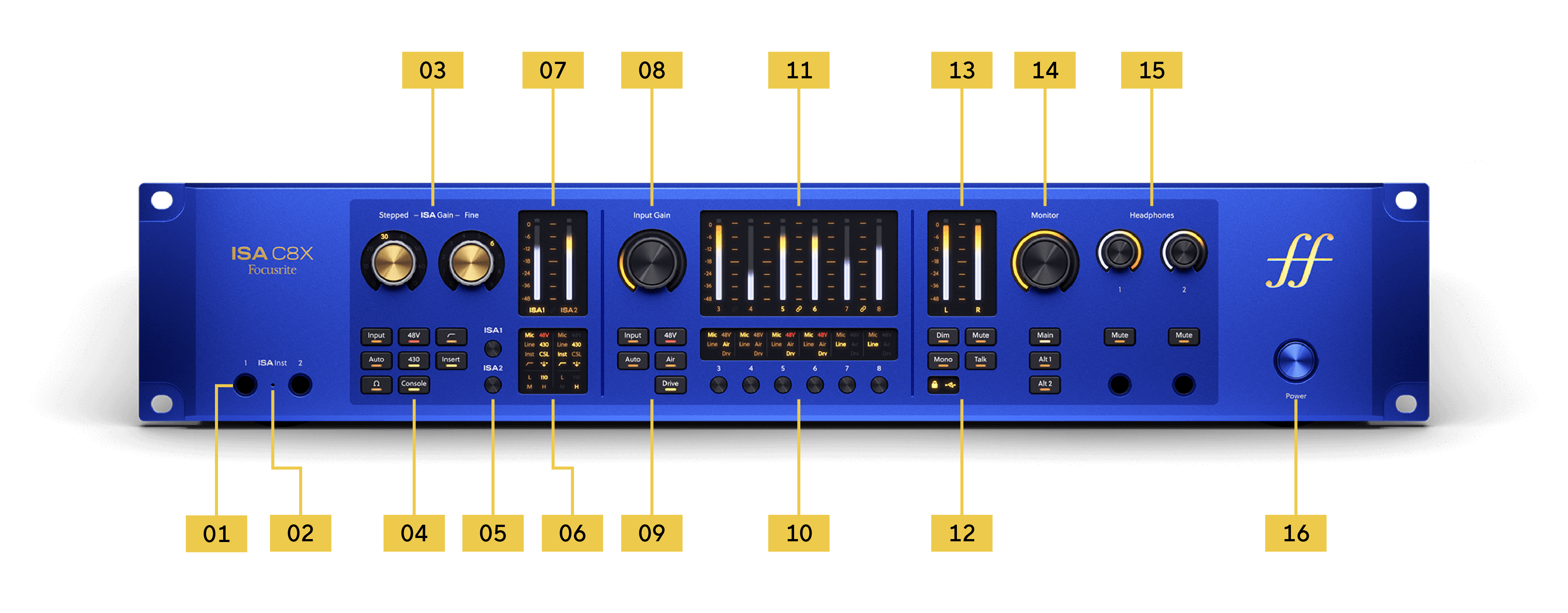

Per maggiori informazioni sulle caratteristiche del pannello frontale di ISA C8X, vedi Pannello frontale di ISA C8X - Approfondimento.
-
ISA Inst - Due ingressi per strumenti jack da 6,35 mm per il collegamento di sorgenti a livello di strumento ai canali preamplificatori ISA.
-
Microfono talkback - la posizione del microfono talkback.
-
Controlli Gain ISA - due manopole per controllare il livello di gain Stepped (sinistra) e Fine (destra) per i preamplificatori dei canali ISA selezionati, ingresso 1 o 2.
-
Pulsanti di controllo del canale ISA - otto pulsanti per controllare i preamplificatori ISA 1 e 2 da sinistra a destra, dall'alto verso il basso:
-
Pulsante Input - Ogni canale ISA ha tre tipi di ingresso: Mic, Line e Inst. Premi il pulsante Ingresso per scorrere tra questi.
-
Pulsante 48V - Premi per attivare l'alimentazione phantom 48V all'ingresso del microfono XLR per alimentare i microfoni a condensatore.
-
Pulsante filtro passa alto
- Un interruttore per canale per rimuovere le basse frequenze indesiderate. Frequenza di ginocchio 75Hz, 18dB/ottava.
-
Pulsante Auto - Premi per avviare la funzione di Gain automatico (vedi Gain automatico).
-
Pulsante 430 – Attiva la modalità 430 Air, aggiungendo un effetto di trasformazione per aggiungere chiarezza e apertura alle alte frequenze (vedi 430).
-
Pulsante Inserto - Commuta il segnale di ritorno Inserto nel percorso del canale.
-

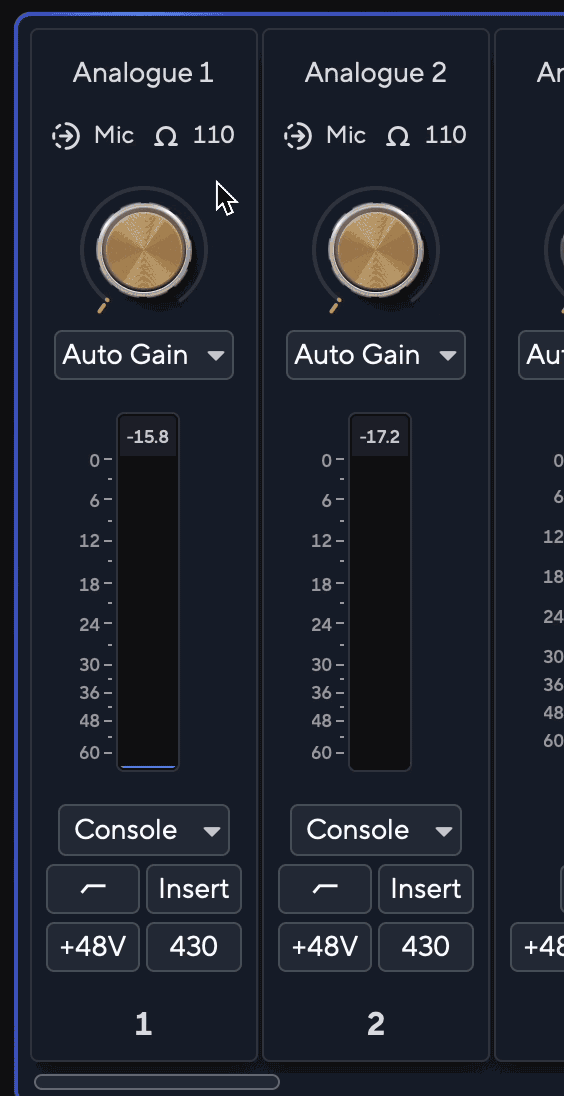

Pulsante Impedenza Ω - Imposta l'impedenza per l'ingresso. Gli ingressi Mic hanno quattro impostazioni di impedenza, gli ingressi Inst ne hanno due. Vedi Impedenza.
-
Pulsante Console - Attiva la modalità Console interamente analogica, aggiungendo saturazione soft-clip variabile per calore, impatto e carattere analogico classico (vedi Console).
-
-
Pulsanti di selezione ISA 1 e ISA 2 - Due pulsanti per selezionare ciascun canale ISA e ciò che il gain ISA e i pulsanti di controllo del canale influenzano.
-
Indicatori del canale ISA - 12 LED per canale ISA per vedere cosa è abilitato per ciascun canale (es. impostazioni di controllo o tipo di ingresso).
-
Misuratori ISA 1 e ISA 2 e indicatori di selezione - LED di misurazione e selezione per entrambi i canali ISA, per mostrare il canale attualmente selezionato o lo stato del collegamento.
-
Canali 3 - 8 Gain in ingresso - Regola il gain del preamplificatore per il canale/i attualmente selezionato/i 3 - 8.
-
Pulsanti di controllo canali 3 - 8 - Cinque pulsanti per controllare le funzioni dei preamplificatori 3–8, da sinistra a destra, dall'alto verso il basso:
-
Pulsante Ingresso - Ogni canale ha due tipi di ingresso: Mic o Line. Premi il pulsante Ingresso per scorrere tra questi.
-
Pulsante 48V - Premi per attivare l'alimentazione phantom 48V all'ingresso del microfono XLR per alimentare i microfoni a condensatore.
-
Pulsante Auto - Premi per avviare la funzione di Gain automatico (vedi Gain automatico).
-

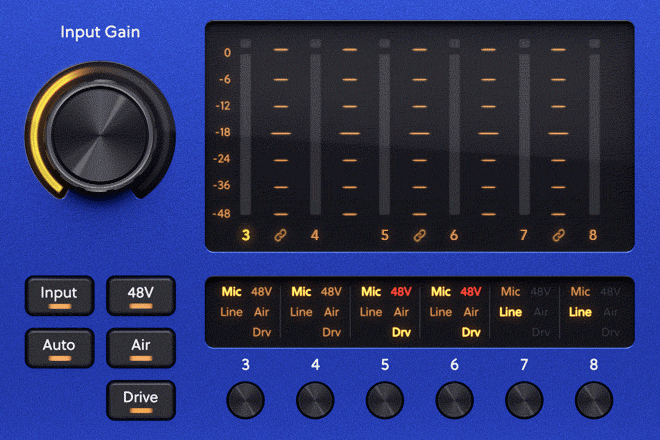

Pulsante Air - Premi per attivare la modalità AIR (vedi Modalità Air).
-

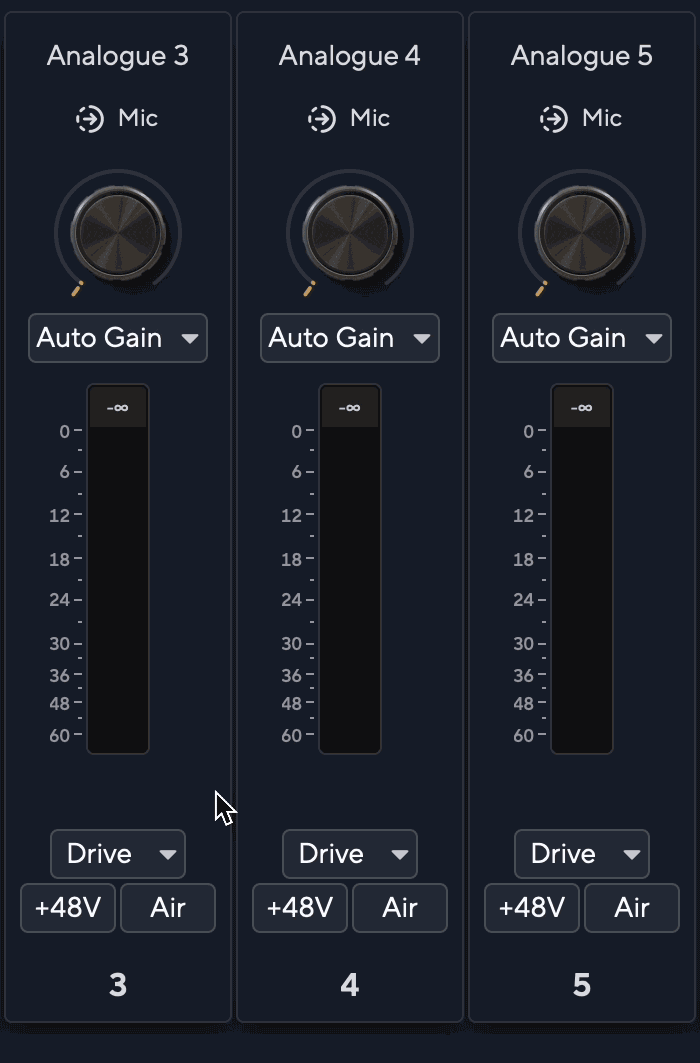

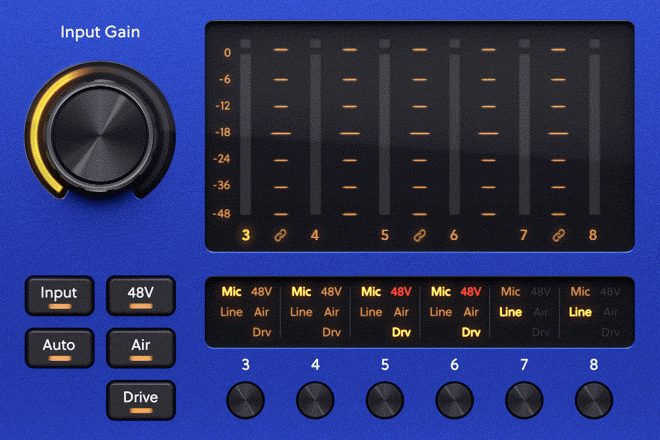

Pulsante Drive - Attiva la distorsione armonica basata su DSP per emulare il calore analogico (vedi Drive).
-
-
Pulsanti di selezione canale da 3 a 8 - Per selezionare il canale, il Gain in ingresso e i pulsanti di controllo che influenzano.
-
Misuratori e indicatori di selezione dei canali da 3 a 8 - Misurazione per i sei canali e LED di selezione per mostrare il canale/i attualmente selezionato/i.
-
Sezione di uscita principale e indicatori di stato:
-
Pulsante Dim - Riduce il livello in uscita inviato alle tue uscite di 18dB.
-
Pulsante Mute - Silenzia il segnale che viene inviato alle tue uscite.
-
Pulsante Mono - Premi per sommare il gruppo di monitoraggio in mono.
-

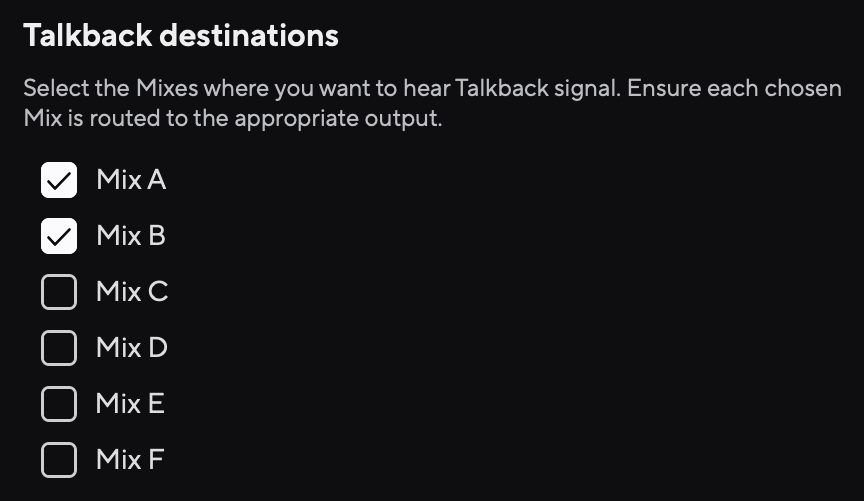

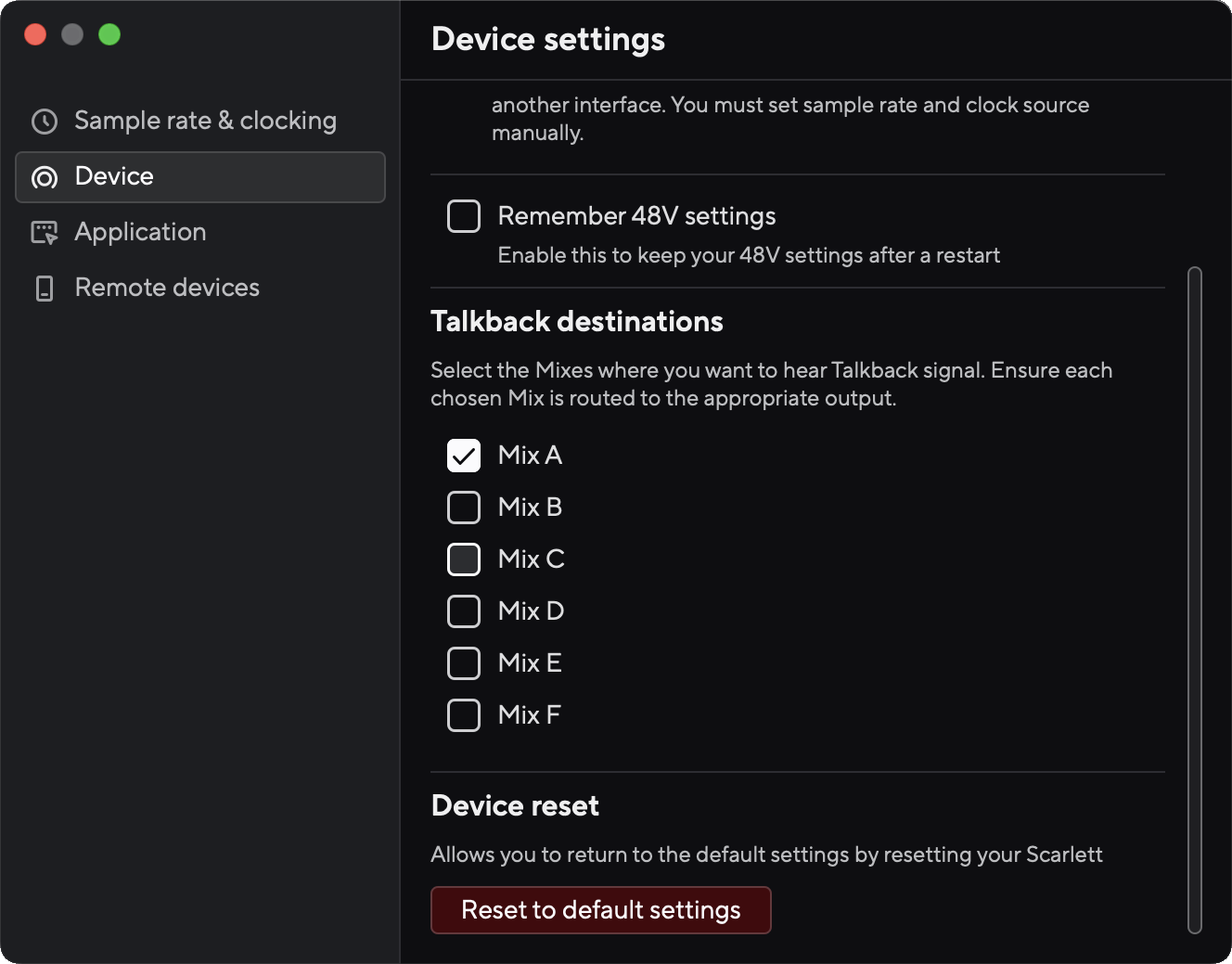

Talk - Tieni premuto Talk per attivare il talkback. Quando è attivo, Talk si illumina, e il microfono talkback si dirige verso varie uscite, es. cuffie per parlare con i tuoi musicisti.
Quando abiliti Talk, si attiva anche Dim. Questo riduce il livello del monitoraggio per garantire una comunicazione chiara.
-
Status Sync - Si illumina in verde quando il tuo ISA C8X è sincronizzato con sé stesso o con un dispositivo digitale esterno. Si illumina in bianco quando non può eseguire il blocco.
-
LED USB - Si illumina di giallo quando il computer riconosce il tuo ISA e si attenua se è scollegato dal computer (in modalità stand-alone).
-
-
L e R - Due misuratori di uscita per le uscite sinistra e destra.
-

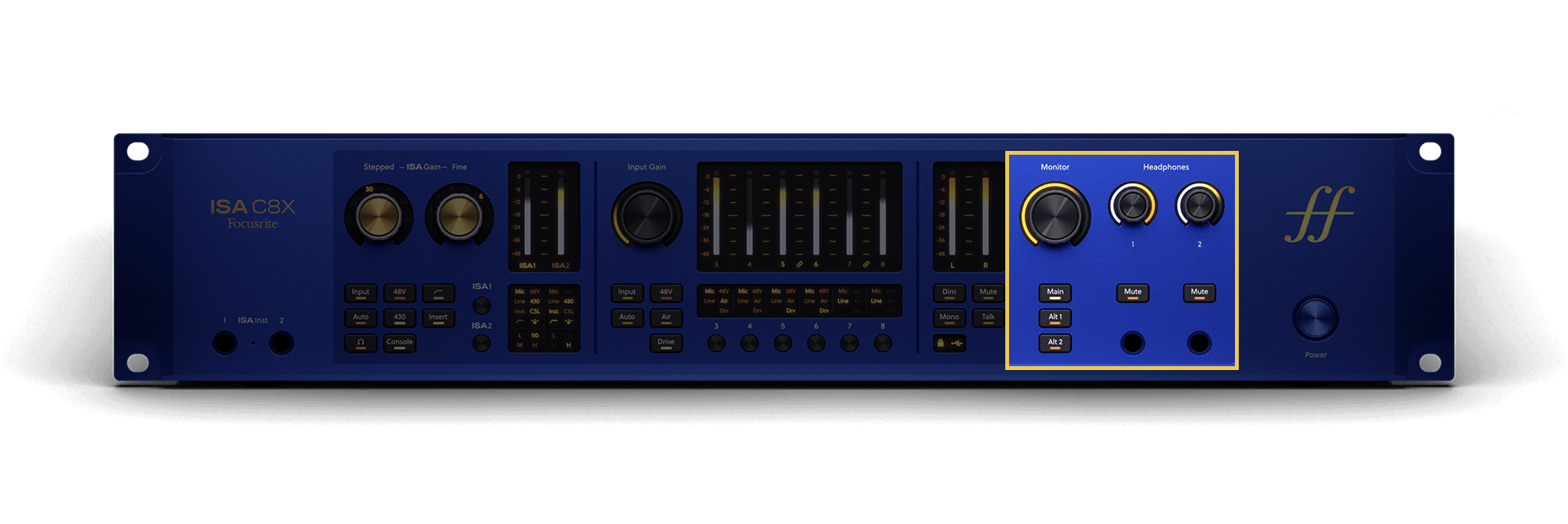

Sezione Monitor - Controllo del livello di uscita monitor e pulsanti di selezione degli altoparlanti per Main, Alt 1 e Alt 2.
-

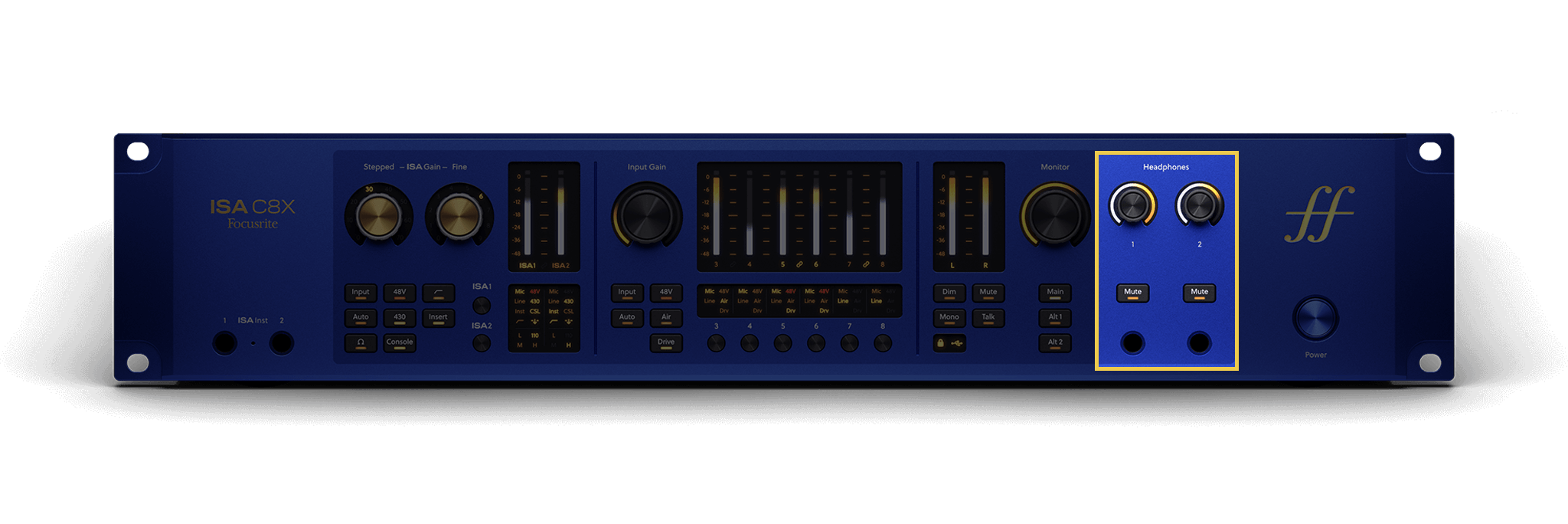

Sezione Cuffie - Due controlli del livello in uscita delle cuffie, due pulsanti Mute e due prese jack per cuffie da 6,35 mm.
-
Power - Interruttore per accendere e spegnere ISA C8X.

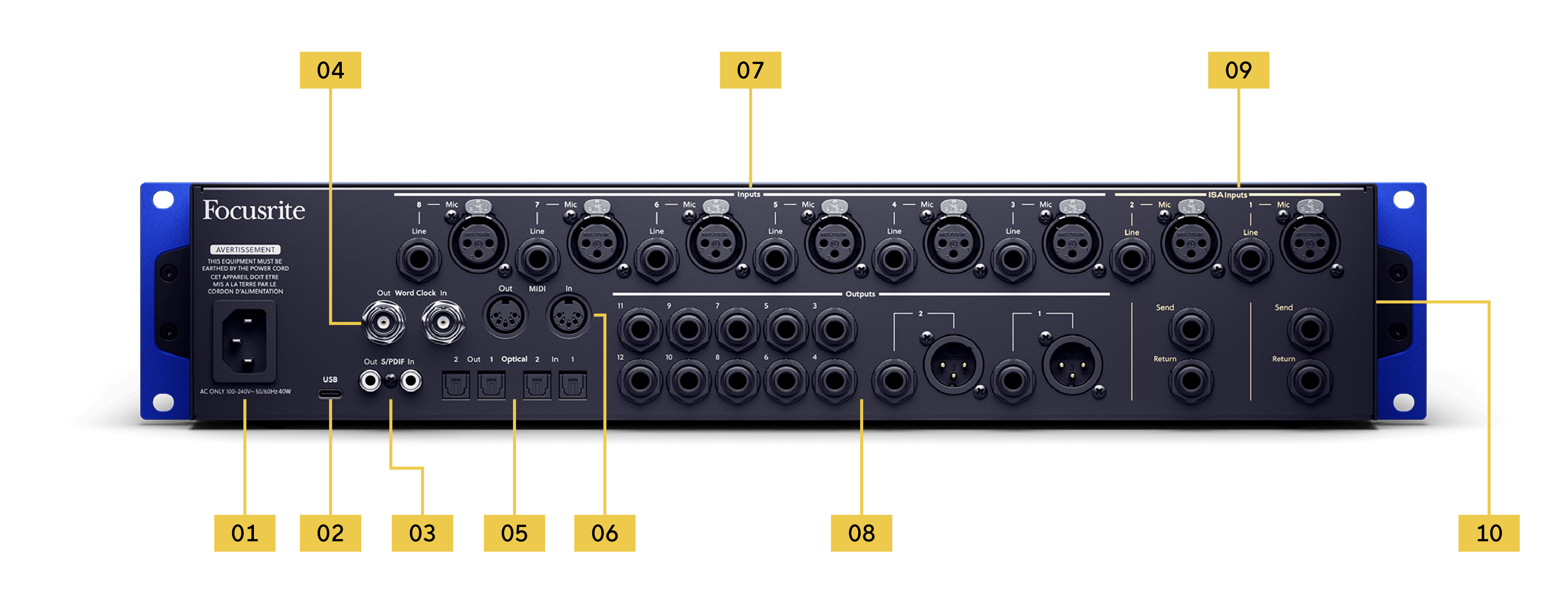

Per maggiori informazioni sulle caratteristiche del pannello posteriore di ISA C8X, vedi Pannello posteriore di ISA C8X - Approfondimenti.
-
Potenza di ingresso - Un ingresso standard IEC di alimentazione.
-
USB - Connettore USB-C per collegare il tuo ISA C8X al computer.
-
S/PDIF Out e In - Due prese RCA coassiali per l'ingresso e l'uscita di segnali audio digitali S/PDIF a due canali.
-
Word Clock - Due connettori BNC (Out e In) che trasportano un segnale word clock per sincronizzare altre apparecchiature audio digitali.
-

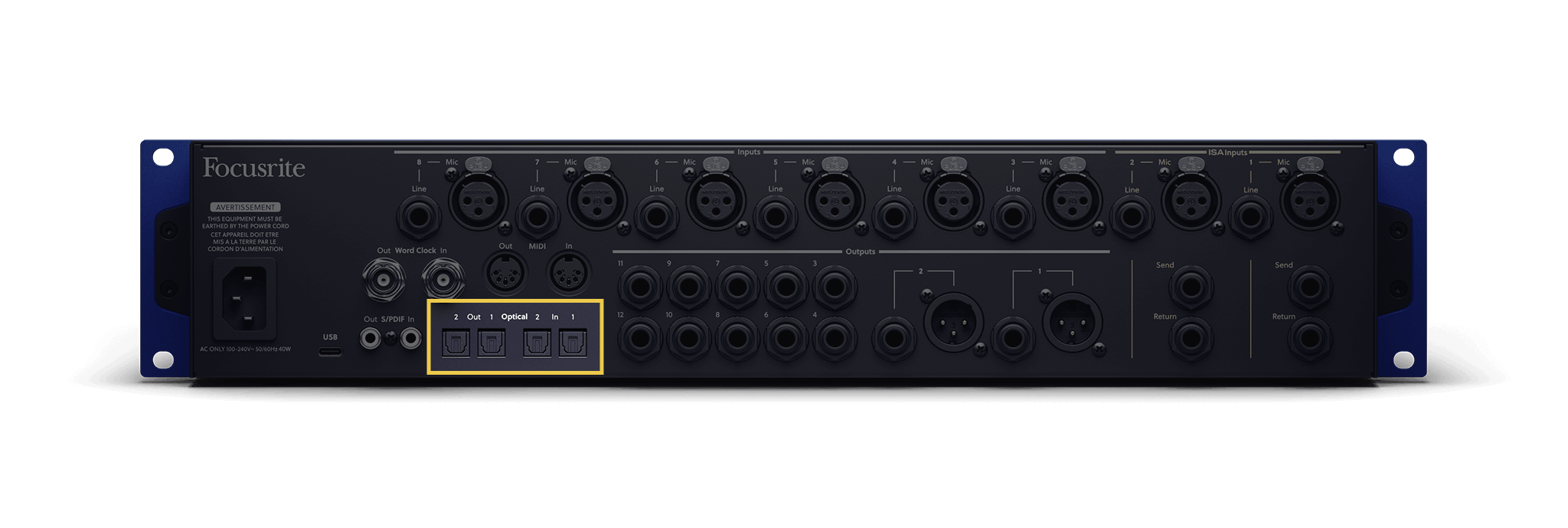

Uscita ottica Out 1/2 e In 1/2 - Quattro connettori TOSLINK per un massimo di 16 canali di audio digitale in ingresso e in uscita, in formato ADAT a frequenze di campionamento 44,1/48 kHz o 88,2/96 kHz. Puoi configurare un ingresso e un'uscita per ricevere e inviare un segnale ottico S/PDIF a due canali.
-
Uscita e Ingresso MIDI - Prese DIN standard a 5 pin per apparecchiature MIDI esterne. ISA C8X funge da interfaccia MIDI, consentendo il flusso dei dati MIDI da e verso il computer.
-
Ingressi da 8 a 3 - Otto ingressi Mic XLR femmina e otto ingressi Line jack da 6,35 mm separati, in ordine inverso, per i canali da 3 a 8.
-
Uscite - Due prese XLR maschio e da 6,35 mm per le uscite 2 e 1, 10 uscite jack da 6,35 mm per le uscite da 3 a 12.
-
Ingressi del canale ISA 2 e 1 - Due ingressi Mic XLR femmina, due ingressi Line jack da 6,35 mm e due coppie di Mandata e Ritorno da 6,35 mm per ciascun canale ISA.
-
prese d'aria ff - Prese d'aria di raffreddamento stilizzate nella forma del nostro storico logo "foundations first"; assicurati di non ostruire queste prese d'aria.
Questa sezione tratta tutte le caratteristiche sul pannello frontale del tuo ISA C8X, le relative funzioni, i possibili utilizzi, e le modalità di funzionamento in Focusrite Control 2.

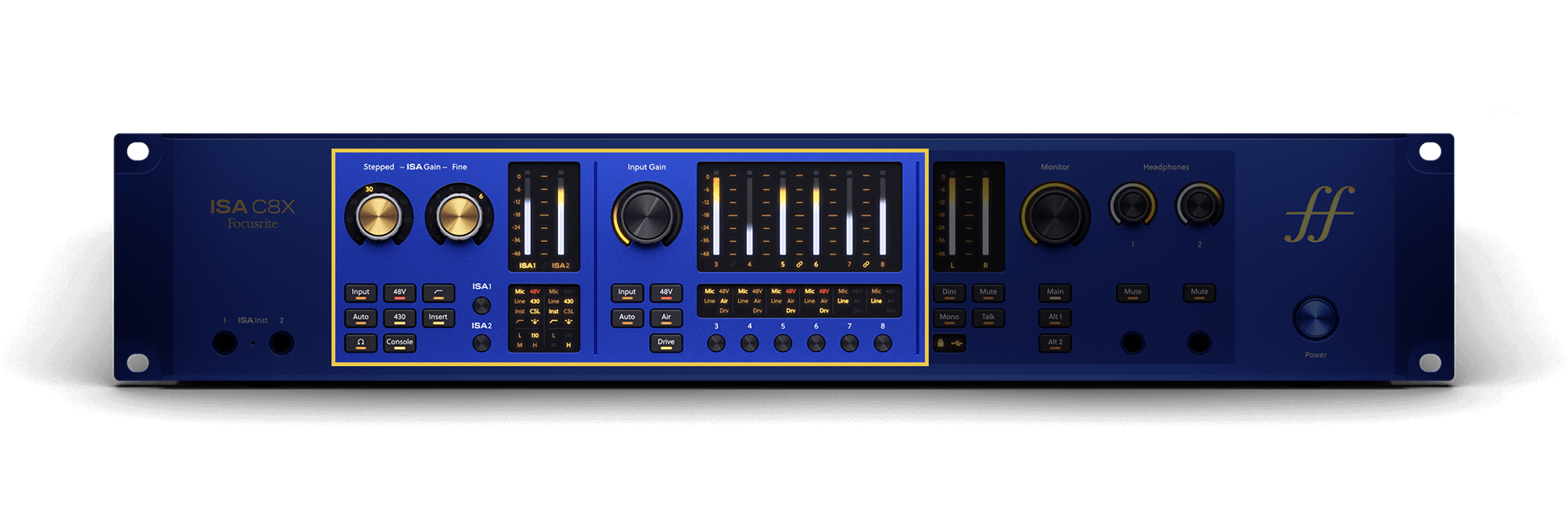

Questa sezione tratta i controlli relativi ai controlli di ingresso sul tuo ISA C8X.
ISA C8X ha due sezioni di ingresso, una per ciascun set di preamplificatori. Un set di controlli è per i preamplificatori ISA, ingressi 1 e 2, l'altro è per i preamplificatori 3-8.
Quando selezioni un preamplificatore, i controlli vengono assegnati al preamplificatore che hai selezionato. Puoi avere due preamplificatori selezionati in qualsiasi momento, un preamplificatore ISA e un preamplificatore tra 3-8.
Questa tabella mostra i pulsanti di controllo disponibili per ciascun tipo di ingresso:
|
Ingressi ISA 1-2 |
Preamplificatori 3-8 |
|---|---|
|
Ingresso Mic, Line o Inst |
Ingresso Mic o Line |
|
48 V |
48 V |
|
Gain Automatico |
Gain Automatico |
|
Pulsanti di selezione del canale |
Pulsanti di selezione del canale |
|
Regolazione del gain Stepped e Fine |
Gain di ingresso continuo |
|
430 Air |
Air |
|
Console |
Drive |
|
Filtro passa alto |
|
|
Inserto |
|
|
Impedenza Ω |
La selezione di un canale del preamplificatore ti consente di regolare il gain del canale e le impostazioni del preamplificatore.
-

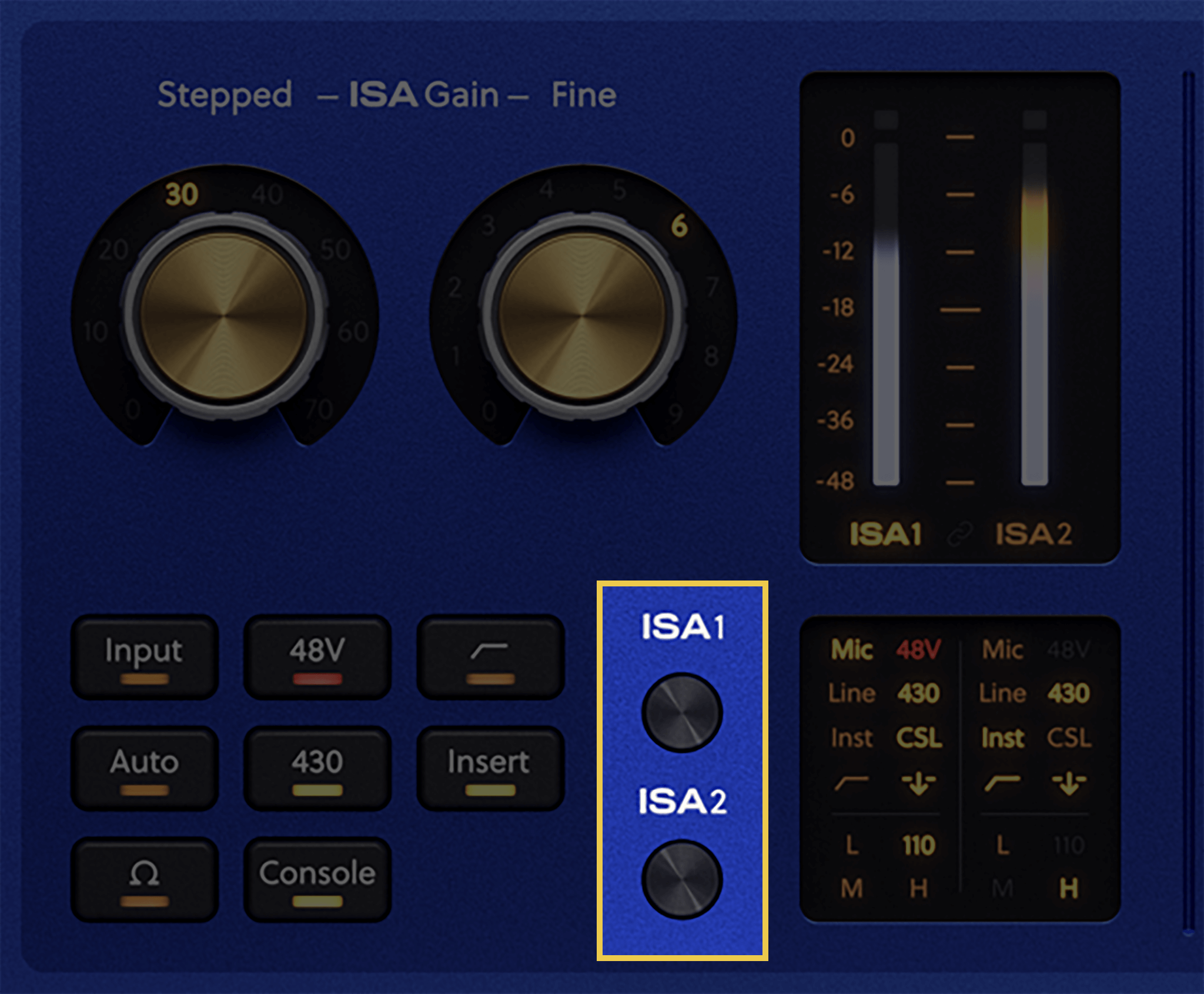

Per selezionare i canali ISA, premi il pulsante ISA 1 o ISA 2.
La spia ISA 1 o ISA 2 sotto i misuratori si illumina per mostrare quale canale è selezionato.
-

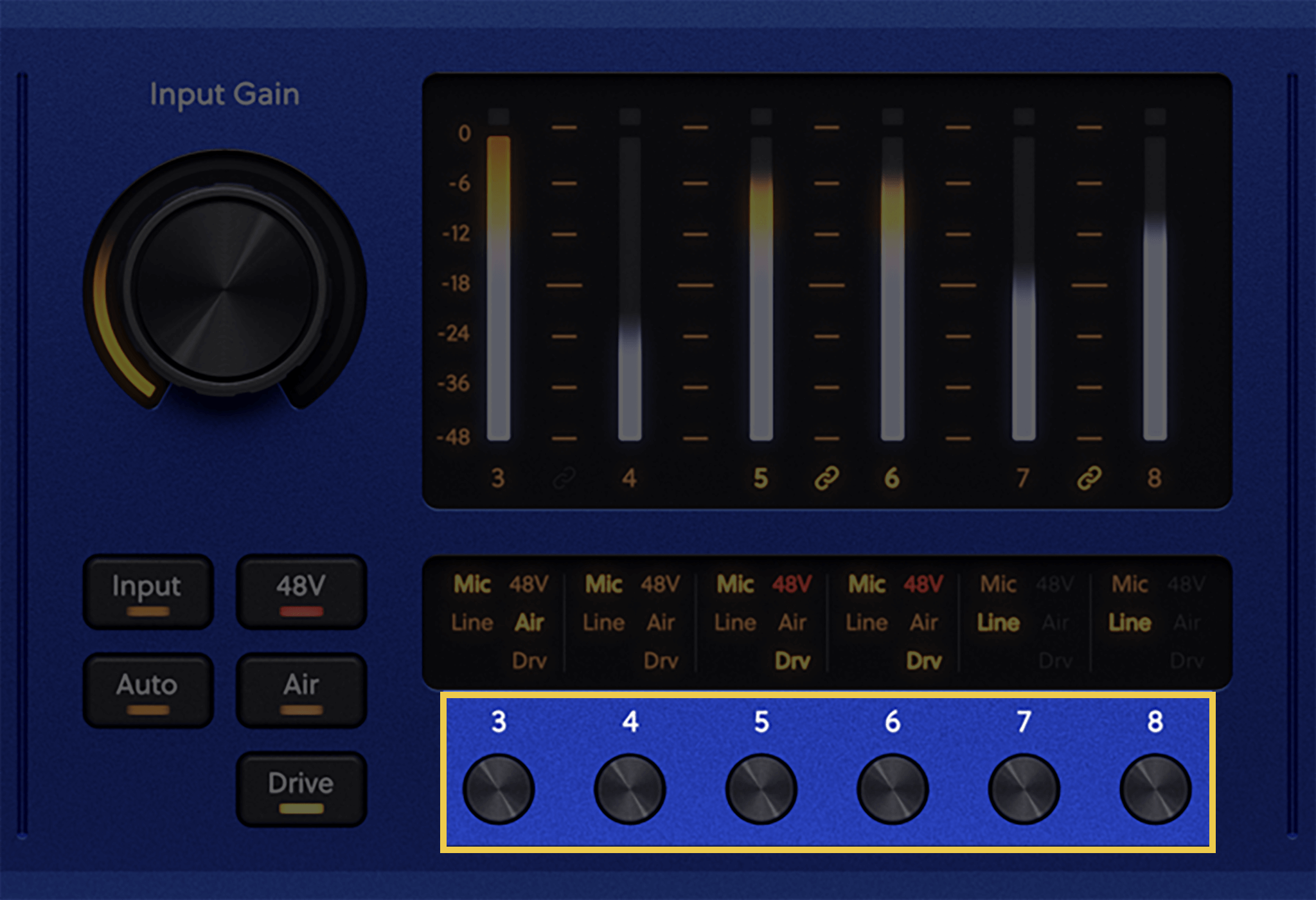

Per selezionare i canali 3-8, premi i pulsanti, etichettati da 3 a 8, sotto i misuratori dei canali.
Un LED sotto il misuratore del canale selezionato si illumina per mostrare il canale selezionato.
|
Seleziona un preamplificatore ISA |
Seleziona i preamplificatori 3 - 8 |

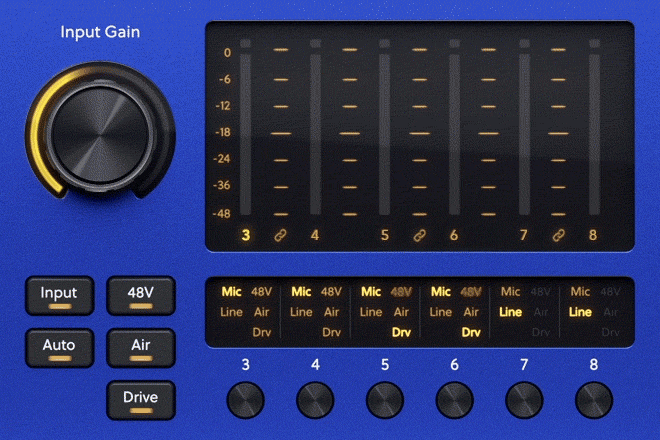

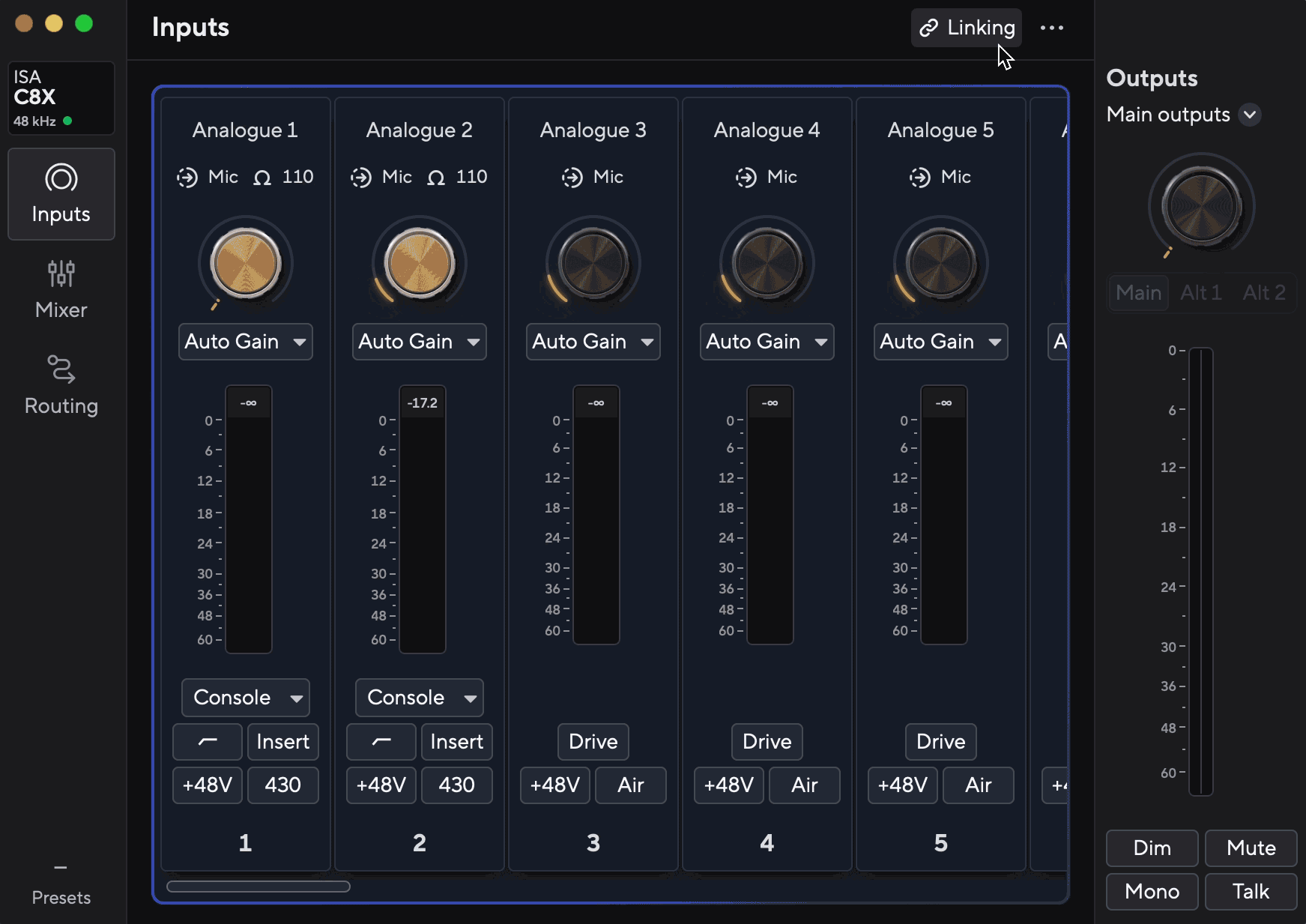

Se colleghi i canali, entrambi i numeri di canale si illuminano.

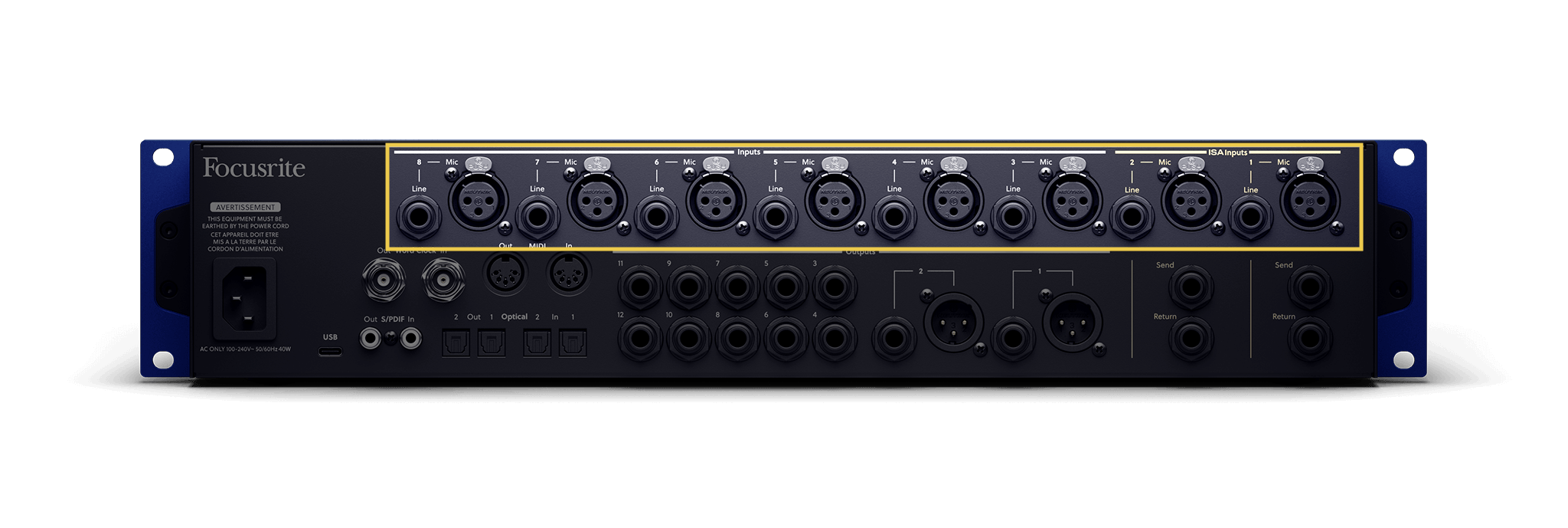

Ogni canale su C8X ha un connettore separato per i diversi tipi di ingresso. Questo significa che puoi lasciare tutte le tue apparecchiature collegate agli ingressi, o collegare C8X a un patch bay per collegare facilmente le sorgenti rapidamente.
Ogni ingresso ha connettori separati per ingressi Mic/Line; gli ingressi ISA hanno connettori per strumenti sul pannello frontale.
Per cambiare la sorgente di ingresso, sia i canali ISA che i canali 3 - 8 hanno un pulsante Ingresso. Premi il pulsante Ingresso per scorrere tra le sorgenti di ingresso. Gli indicatori sotto i misuratori mostrano la sorgente di ingresso attualmente selezionata per ciascun canale.
Premendo il pulsante Ingresso si scorre tra:
-
Preamplificatori ISA:
-
Microfono
-
Strumento
-
Livello di linea
-
-
Preamplificatori standard:
-
Microfono
-
Livello di linea
-
Quando cambi la sorgente di ingresso, le impostazioni del preamplificatore rimangono le stesse.

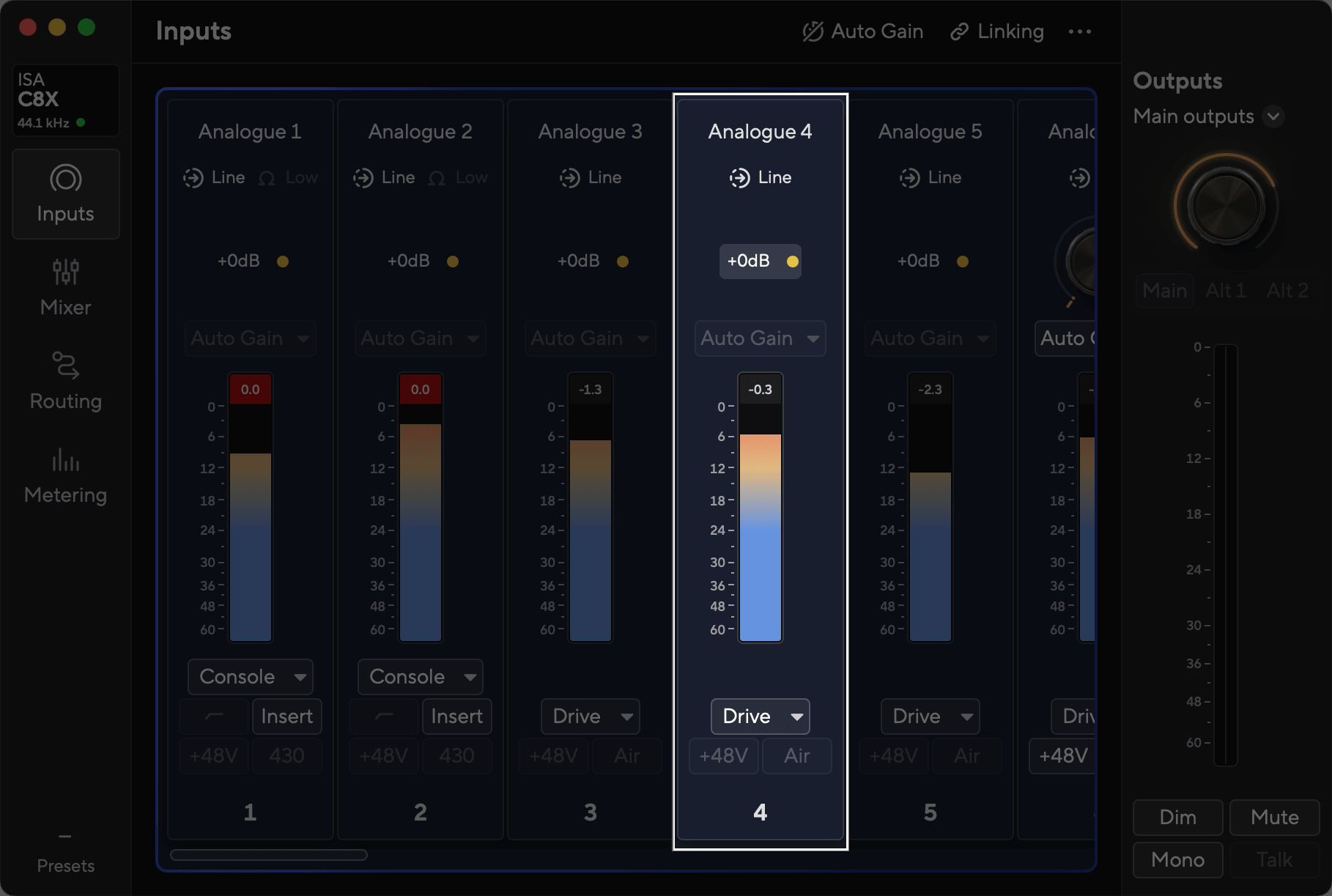

Quali controlli del preamplificatore influenzano gli ingressi di linea di C8X?
Le impostazioni disponibili per gli ingressi di linea sono leggermente diverse rispetto agli altri ingressi sul tuo C8X. Quando imposti l'ingresso su Line, i seguenti controlli di ingresso non saranno disponibili:
-
Gain (gli ingressi di linea sono ingressi a gain fisso)
-
48 V
-
Filtro passa alto
-
Gain Automatico
-
430 Air/Air
-
Impedenza Ω
Il gain in ingresso del preamplificatore controlla la quantità di segnale che stai inviando al computer e al software di registrazione.
È fondamentale impostare un buon livello di gain in ingresso del preamplificatore, in modo da ottenere la migliore qualità di registrazione. Se il gain in ingresso del preamplificatore è troppo basso, il segnale sarà troppo silenzioso e quando cercherai di aumentarne il livello in un secondo momento potresti sentire del rumore nella registrazione; se il gain in ingresso del preamplificatore è troppo alto, potresti incorrere nel “clipping” dell'ingresso e sentire una forte distorsione nella registrazione.

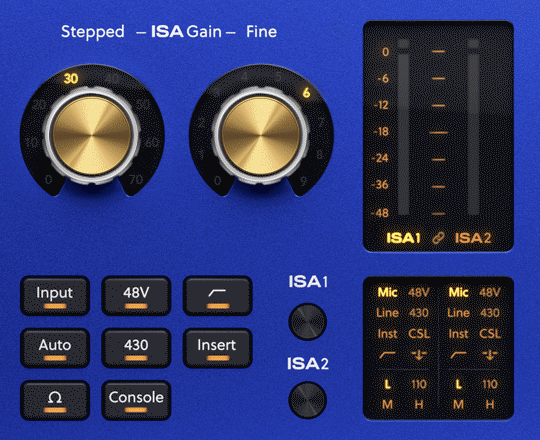

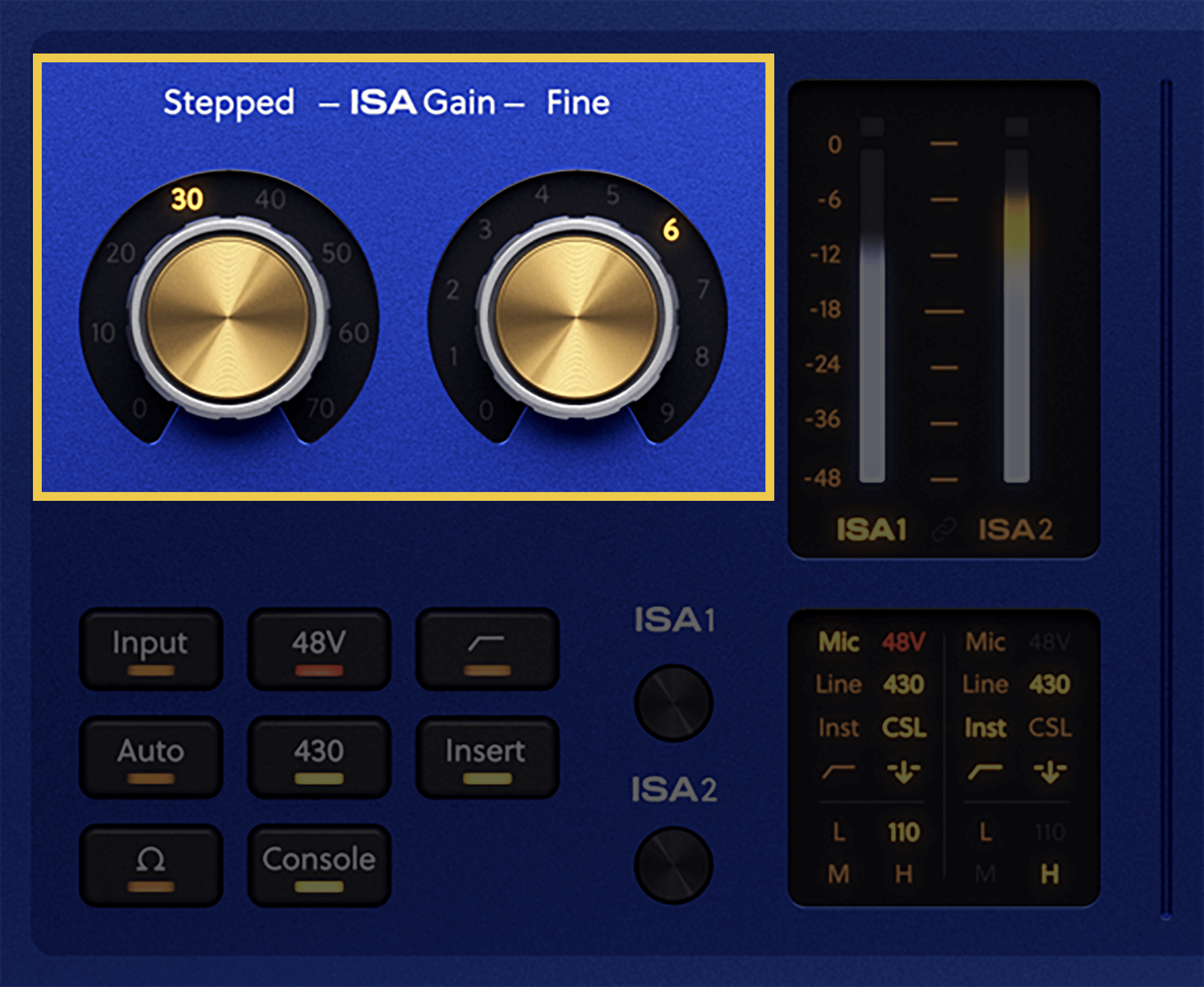

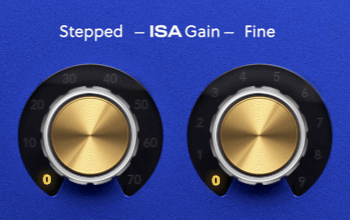

Ogni preamplificatore ISA ha due controlli di gain. Questi funzionano insieme per impostare il gain del microfono o dello strumento. Il gain Stepped imposta il gain principale in incrementi di 10dB; il gain Fine ti consente di effettuare regolazioni di 1dB.
Insieme, Gain Stepped e Fine forniscono un range di gain di 79dB.
Suggerimento
Puoi usare il gain Fine da solo per impostare il tuo gain. Quando Fine raggiunge il massimo, il gain Stepped aumenta.
Ad esempio, se Stepped è a 20dB e Fine è a 9dB, ruotando Fine in senso orario si aumenta Stepped a 30dB e Fine si azzera a 0dB.
Quando cambi i canali ISA, entrambi gli indicatori di gain mostrano il gain memorizzato per il canale appena selezionato.
Gain Stepped imposta il livello di gain in otto passaggi su un range di 70dB. Dopo aver selezionato un canale, puoi ruotare il controllo Gain Stepped per spostarti attraverso le otto posizioni (0dB, 10dB, 20dB, ecc.). I LED intorno al codificatore mostrano il valore di gain corrente.
Una volta raggiunto il valore di gain massimo o minimo impostato per Gain Stepped, non aumenterà o diminuirà ulteriormente il gain. Puoi mettere a punto il gain usando il controllo Gain Fine.
Gain Fine aggiunge fino a 9dB in dieci passaggi più piccoli.
Dopo aver selezionato un canale, puoi ruotare il controllo Fine per spostarti attraverso i suoi dieci incrementi. L'indicatore intorno al controllo si aggiorna per mostrare l'impostazione.
Quando raggiungi il livello Fine massimo, il gain Stepped aumenta. Ad esempio, se Gain Stepped è impostato a 40 e Gain Fine è impostato a 9, ruotando Gain Fine in senso orario si aumenta Gain Stepped a 50 e Gain Fine si azzera a 0.
Insieme, Gain Stepped e Fine forniscono un range di gain di 79dB.

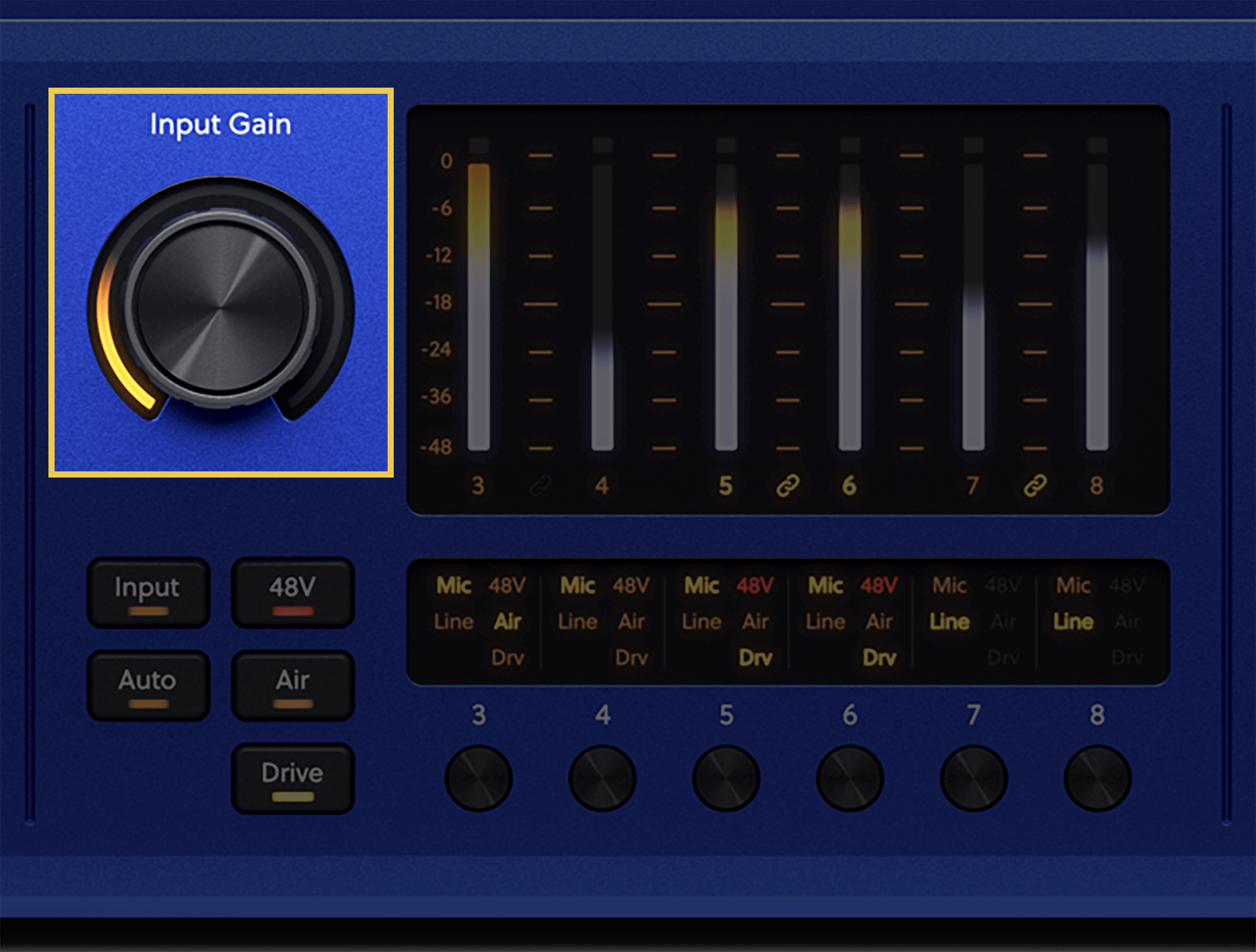

Per impostare il gain in ingresso per i canali standard (canali 3-8) usa i pulsanti di selezione per selezionare il canale e muovi il controllo Gain in ingresso.
L'halo del controllo mostra il livello di gain corrente. Puoi usare il misuratore per impostare il livello corretto.
Il gain cambia in incrementi di 1dB con un range di gain di 69 dB.

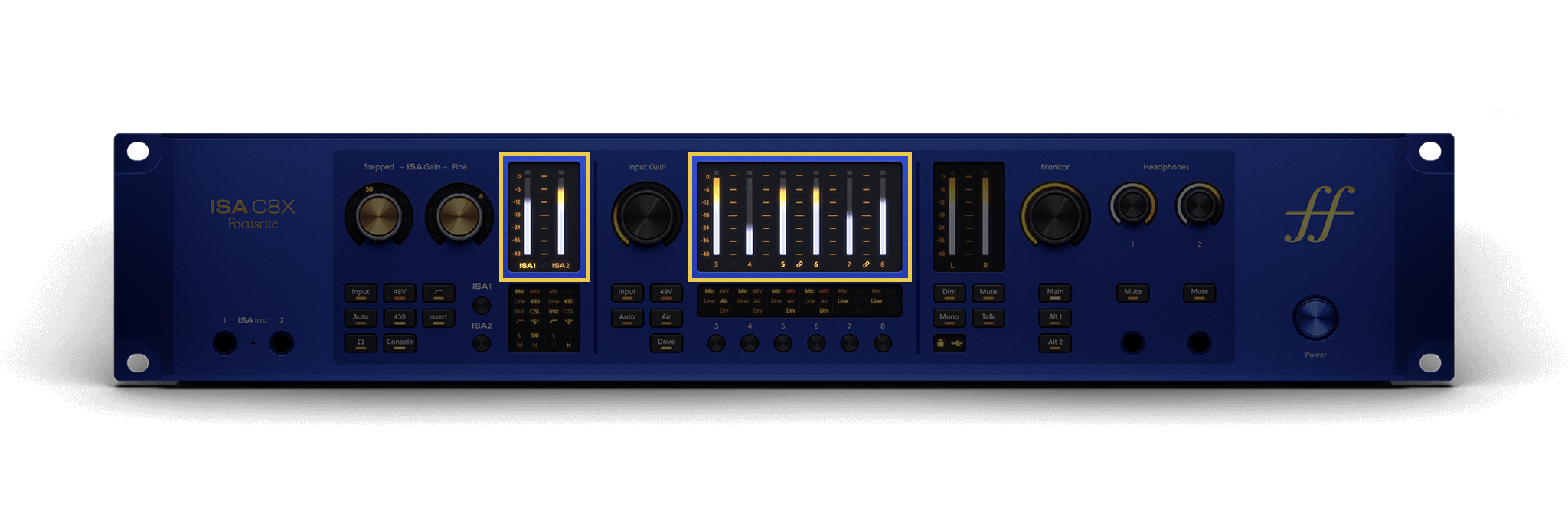

I misuratori 1-8 mostrano il livello di ingresso di ciascun C8X.
Quando aumenti il gain, o quando la sorgente diventa più forte, i misuratori mostrano più livello in entrata nel tuo computer.
A sinistra dei misuratori, c'è una scala da -48dBFS a 0dBFS. Quando registri, punta a un livello di segnale intorno a -18dBFS, con le parti più forti del segnale che raggiungono -12dBFS.
Suggerimento
Se il segnale va in clipping, l'indicatore di clipping sulla parte superiore del misuratore si illumina in rosso. In tal caso, seleziona il canale interessato e riduci il gain.

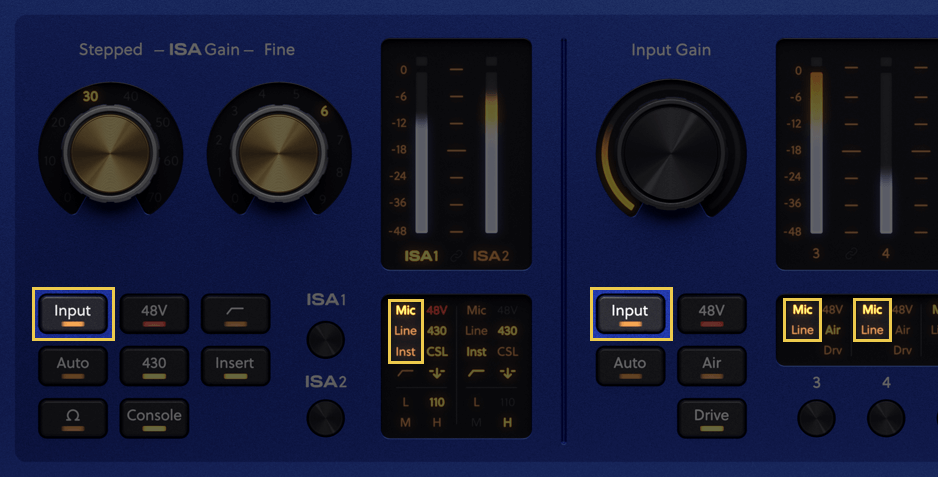

Premi Ingresso per scorrere tra le sorgenti disponibili. Il LED mostra quale è attivo:
-
Mic/Line/Strumento per i canali 1-2
-
Mic/Line per i canali 3-8
Puoi usare solo un tipo di ingresso alla volta per canale.
|
Selezione della sorgente di ingresso del preamplificatore ISA |
Selezione della sorgente di ingresso da 3 a 8 ingressi |

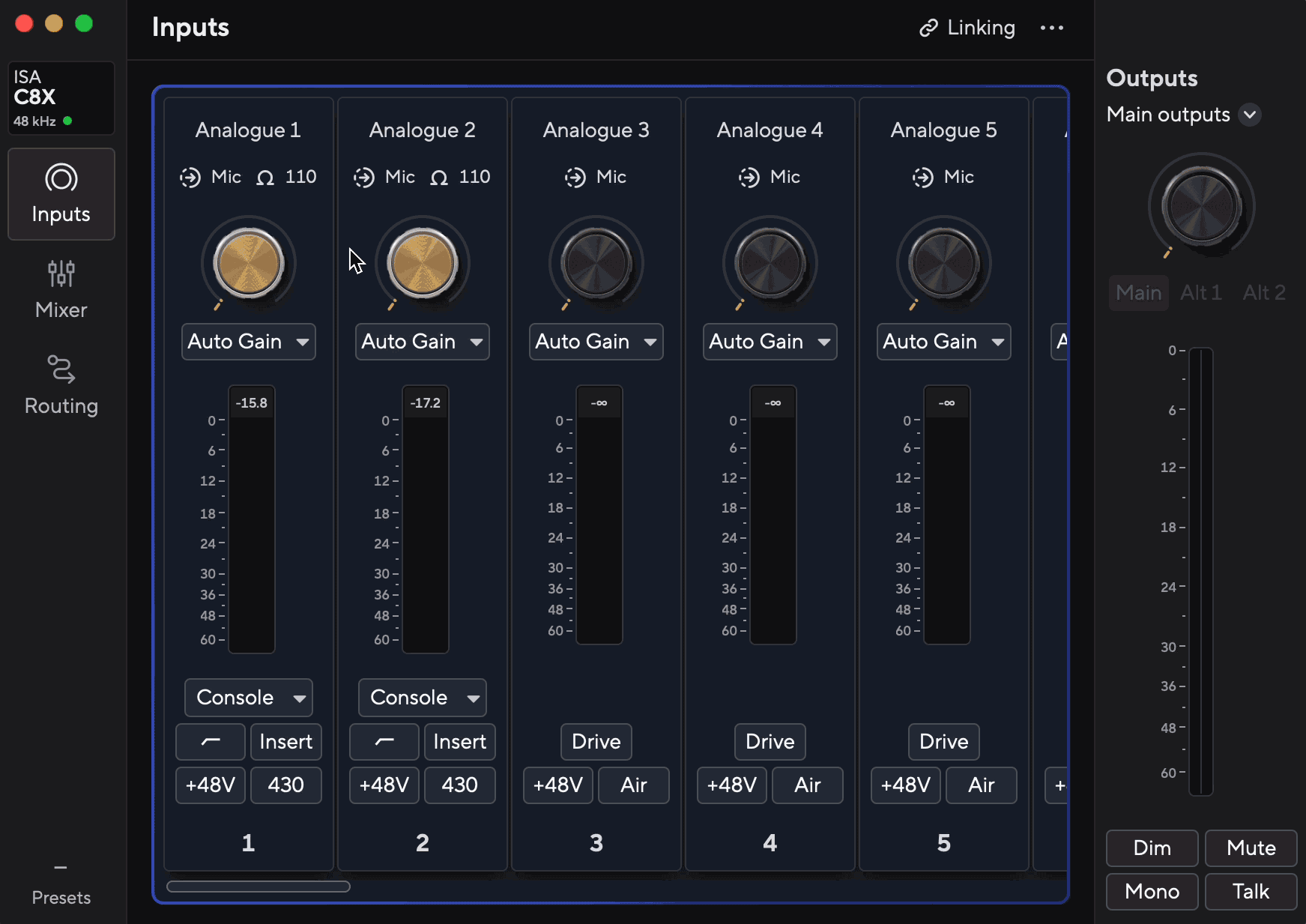

Puoi cambiare la sorgente di ingresso da remoto da Focusrite Control 2 usando il selettore della sorgente di ingresso nella parte superiore di ciascuna sezione di canale.
Gli ingressi ISA cambiano tra: Mic, Line e Inst. Gli ingressi 3-8 cambiano tra Mic e Line.
Nota
Quando imposti gli ingressi su Line o Inst, Focusrite Control 2 disabilita alcuni controlli non disponibili per quel tipo di ingresso.

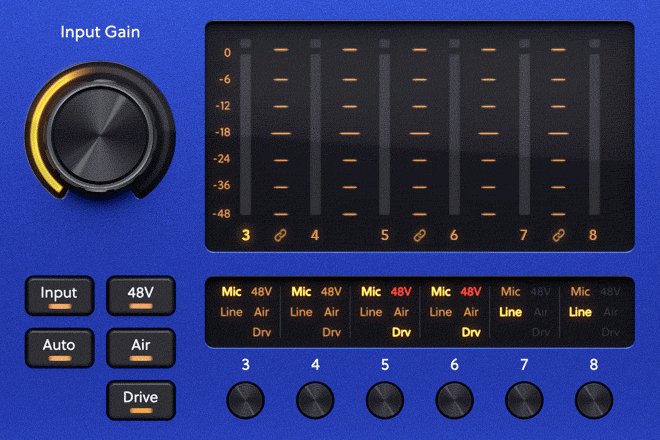

48V, comunemente chiamata anche “alimentazione Phantom”, invia 48 Volt dal connettore XLR della tua interfaccia ai dispositivi che necessitano di alimentazione per funzionare. L'uso più comune è l'alimentazione dei microfoni a condensatore, ma potresti aver bisogno di 48V anche per i preamplificatori dei microfoni in linea, microfoni dinamici attivi e D.I. box attivi.
Per attivare il 48V:
-
Collega il microfono, o un altro dispositivo alimentato, a un ingresso XLR della tua interfaccia utilizzando un cavo XLR. 48Vnon viene inviato agli ingressi jack da 6,35 mm (1/4").
-
Seleziona il canale d'ingresso corretto.
-
Premi il pulsante 48V (o il corrispondente pulsante del software)
L'icona 48V si illumina per indicare che è abilitata.
L'alimentazione phantom a 48V viene ora inviata all'ingresso XLR selezionato e a qualsiasi dispositivo collegato all'ingresso XLR.
Per abilitare 48V (alimentazione phantom) da Focusrite Control 2, clicca sul pulsante sull'ingresso per cui desideri abilitarlo. Ciò equivale a premere il pulsante 48V sul pannello frontale di C8X.
|
alimentazione phantom disattivata |
alimentazione phantom attivata |
Importante
Se invii accidentalmente l'alimentazione phantom 48V all'ingresso sbagliato, non danneggerai la maggior parte dei microfoni moderni. Tuttavia, potresti danneggiare alcuni microfoni più vecchi.
In caso di dubbi, controlla la guida utente del microfono per assicurarti che sia sicuro utilizzarlo con l'alimentazione phantom 48V.
Premi il pulsante filtro passa alto per attivare il filtro passa alto da 75Hz, 18dB/ottava sull'ingresso selezionato.
Usalo per ridurre le basse frequenze indesiderate, come il rumore dei supporti del microfono.
Per abilitare il filtro passa alto da Focusrite Control 2, clicca sul pulsante filtro passa alto per l'ingresso su cui desideri abilitarlo. Ciò equivale a premere il pulsante filtro passa alto sul pannello frontale di C8X.
|
Filtro passa alto disattivato |
Filtro passa alto attivato |
Il Gain automatico ti consente di inviare un segnale al tuo ISA C8X (es. cantando o suonando il tuo strumento) per 10 secondi lasciando impostare a ISA un buon livello per i tuoi preamplificatori. Se riscontri che i livelli non sono corretti, puoi regolare manualmente i controlli gain in modo da perfezionare i livelli prima della registrazione.
Per utilizzare il Gain Automatico:
-
Premi il pulsante Select per spostare i controlli del preamplificatore sul preamplificatore corretto.
-
Premi il pulsante Auto sul tuo ISA C8X, o il corrispondente pulsante del software.
L'icona Auto si illumina per dieci secondi. Il misuratore dell'ingresso corrispondente si trasforma in un timer per il conto alla rovescia di dieci secondi.
-
Parla o canta nel microfono oppure suona il tuo strumento durante il conto alla rovescia del Gain Automatico. Esegui la tua performance come faresti durante la registrazione per accertarti che il Gain Automatico imposti un buon livello.
Se il Gain Automatico è andato a buon fine, il misuratore si illumina in verde prima che C8X mostri il valore del gain. Il gain è ora impostato a un buon livello per la tua registrazione.
Se il Gain Automatico non va a buon fine, il misuratore si illumina di rosso. Per maggiori informazioni, consulta la sezione Il Gain Halo è diventato rosso.
Nota
Il Gain Automatico di ISA garantisce che i livelli siano impostati correttamente non solo utilizzando il segnale di ingresso, ma anche i fattori seguenti:
-
Fondo di rumore del preamplificatore.
-
Silenzio digitale.
-
Crosstalk intercanale.
-
Urti o colpi indesiderati sui tuoi microfoni.

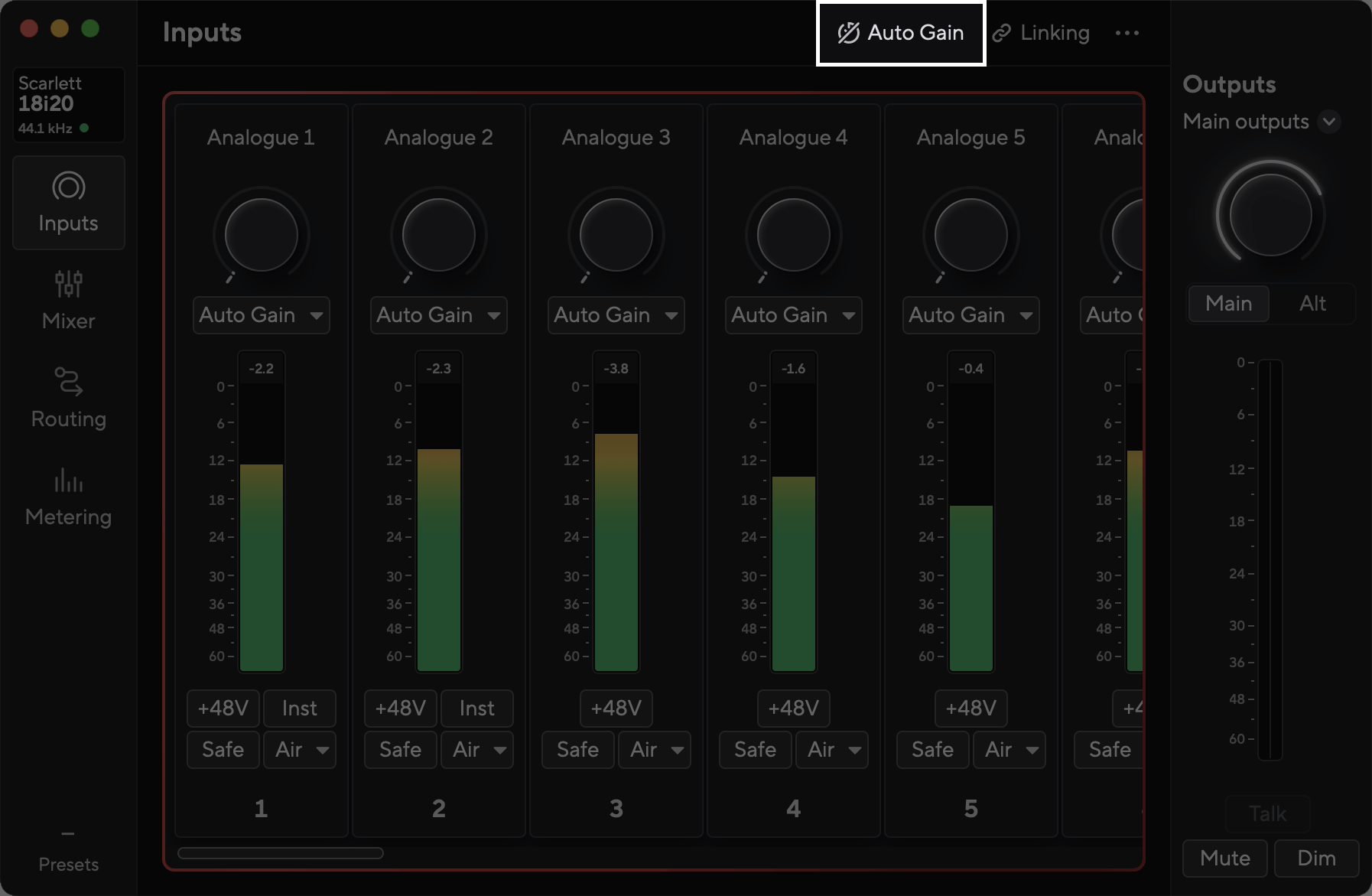

Per utilizzare il Gain Automatico in Focusrite Control 2:
-
Clicca sul pulsante Gain Automatico in Focusrite Control 2.
-
Parla o canta nel microfono oppure suona il tuo strumento durante il conto alla rovescia del Gain Automatico. Esegui la tua performance come faresti durante la registrazione per accertarti che il Gain Automatico imposti un buon livello.

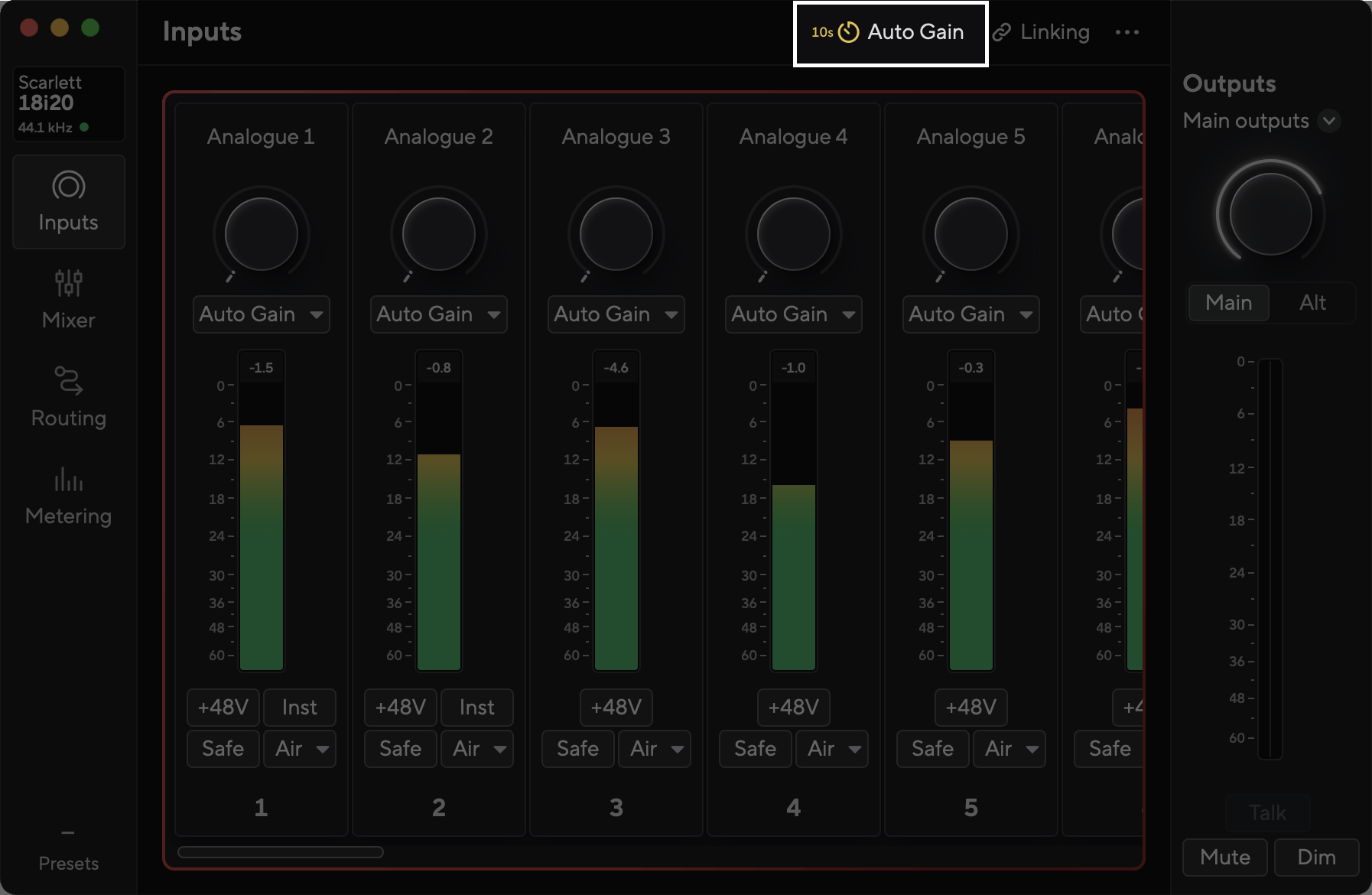

Il processo di Gain Automatico si avvia e il Gain Halo del software si trasforma in un timer per il conto alla rovescia.
Se il Gain Automatico è andato a buon fine, il misuratore si illumina in verde prima che C8X mostri il valore del gain. Il gain è ora impostato a un buon livello per la tua registrazione.

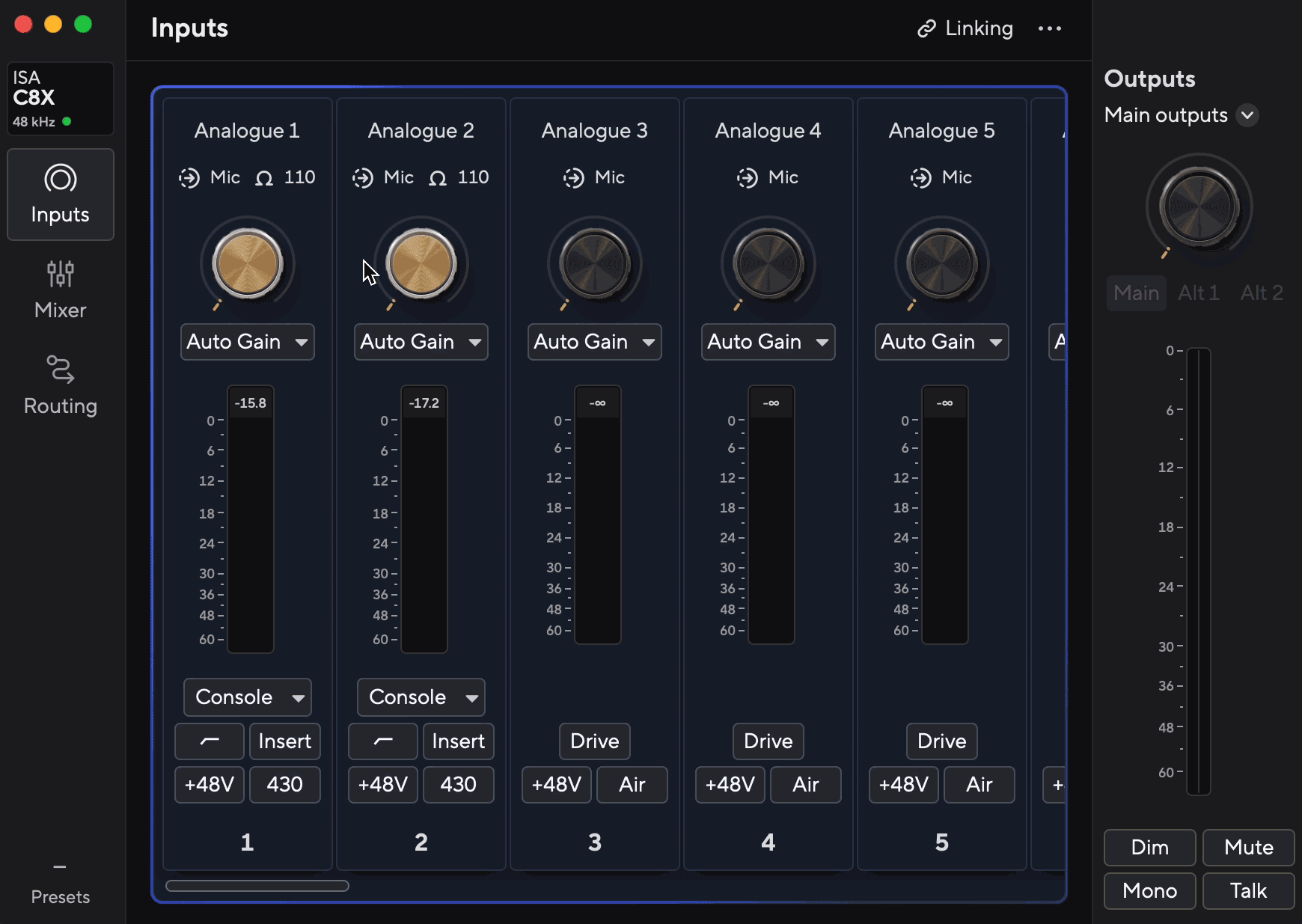

Se il segnale non è adatto per il Gain Automatico (es. non viene rilevato alcun segnale), dopo dieci secondi, il Gain Automatico si interrompe e i misuratori si illuminano di rosso. Il gain torna al valore impostato prima di avviare il Gain Automatico.
|
Gain automatico non riuscito |
Questo può accadere per tutti i segnali inutilizzabili, inclusi nessun segnale, segnali molto silenziosi e segnali troppo forti. Se vedi questo messaggio di errore, prova quanto segue:
-
Assicurati di aver collegato la sorgente all'ingresso corretto.
-
Per i microfoni a condensatore, attiva 48V (alimentazione phantom).
-
Assicurati di produrre suono mentre è in esecuzione il Gain Automatico.
-
Assicurati che il segnale non sia troppo forte.
-
Se stai utilizzando gli ingressi XLR per un dispositivo a livello di linea (sintetizzatori, tastiere, modellatori di amplificatori), usa invece gli ingressi jack.
-
Riduci l'uscita del dispositivo collegato.
-
-
Se il segnale è troppo silenzioso, aumenta il gain del 25-50% prima di avviare il Gain Automatico.
Nota
Per annullare il Gain Automatico, premi nuovamente il pulsante Gain Automatico in qualsiasi momento durante il processo. Il gain torna al valore impostato prima di avviare il Gain Automatico.
Il Gain automatico ti consente di inviare un segnale al tuo ISA C8X (es. cantando o suonando il tuo strumento) per 10 secondi lasciando impostare a ISA un buon livello per i tuoi preamplificatori. Se riscontri che i livelli non sono corretti, puoi regolare manualmente i controlli gain in modo da perfezionare i livelli prima della registrazione.
Il tuo ISA C8X ti consente di utilizzare il Gain Automatico su tutti i canali che desideri.
Per utilizzare il Gain Automatico multicanale
-
Tieni premuto il pulsante Auto per un secondo.
Quando sei in modalità Gain Automatico multicanale, tutti i LED Select lampeggiano.
-
Premi i pulsanti Seleziona per i canali su cui vuoi avviare il Gain Automatico.
-
Quando sei pronto, premi di nuovo Auto per avviare il processo di Gain Automatico sui canali selezionati.
Nota
Per annullare il Gain Automatico, premi nuovamente il pulsante Gain Automatico in qualsiasi momento durante il processo. Il gain torna al valore impostato prima di avviare il Gain Automatico.

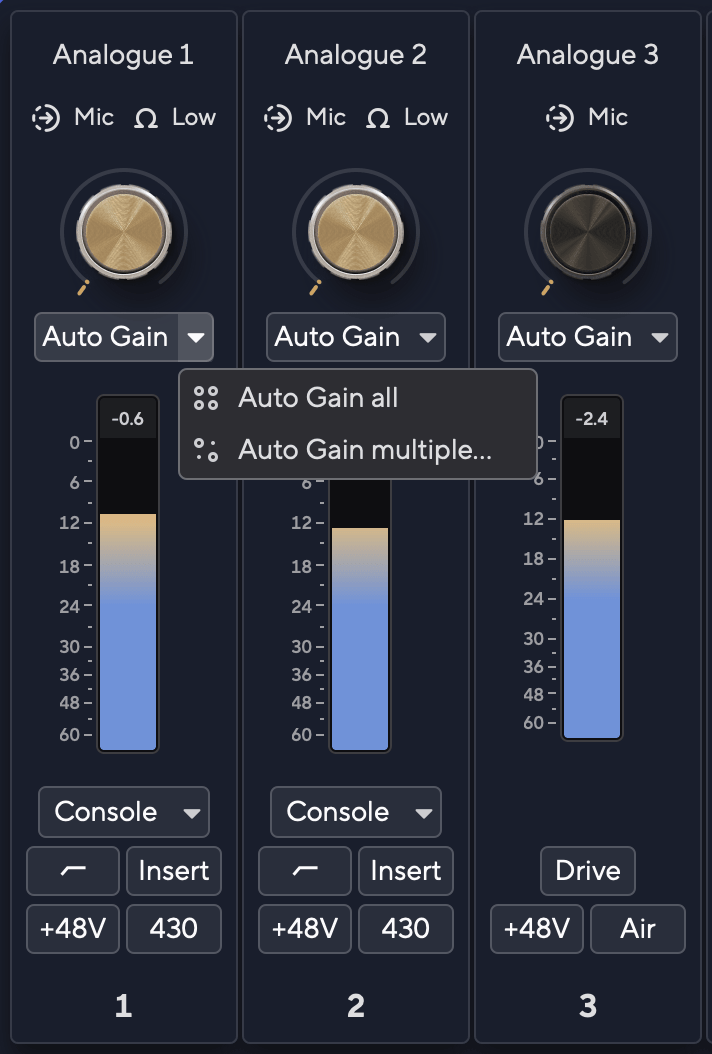

Puoi avviare il Gain Automatico multicanale anche da Focusrite Control 2.
Per fare ciò:
-
Apri Focusrite Control 2 e vai alla scheda Ingressi.
-
Clicca sulla freccia a discesa sul pulsante Gain Automatico.
-
Scegli o .
-
Gain Automatico tutti avvia il Gain Automatico per tutti i canali del tuo ISA C8X.
-
Il Gain Automatico multiplo consente di scegliere i canali per i quali vuoi avviare il Gain Automatico.
-
-
Se hai cliccato Gain Automatico multiplo, spunta i canali per cui desideri il Gain Automatico.
-
Clicca su .
Terminato il Gain Automatico, Focusrite Control 2 mostra i canali e i loro nuovi livelli di gain:
|
Tutti i canali |
Canali multipli |
Durante il processo, il Gain automatico multicanale potrebbe fallire per uno, più o tutti i canali.
|
Se il gain automatico fallisce per tutti i canali, vedrai il messaggio Gain automatico fallito. |
Se il gain automatico fallisce per uno o alcuni canali, vedrai il messaggio completo del gain automatico, ma con l'opzione gain automatico su tutti i canali. |
Alternativamente, puoi:
-
Cliccare su per riavviare completamente il Gain automatico per tutti i canali su cui era stato avviato in precedenza, anche per quelli andati buon fine.
-
Cliccare su chiudi e avviare il gain automatico per tutti i canali non riusciti.
-
Cliccare su chiudi e regolare manualmente il gain per qualsiasi canale fallito.
430 Air è una ricreazione moderna della modalità Air dell'ISA 430 MKII. Migliora il contenuto ad alta frequenza del segnale, aggiungendo un senso di spaziosità, spesso chiamato “air”, al suono. 430 Air utilizza un circuito basato su induttore, che interagisce con il preamplificatore per fornire ulteriore chiarezza, senza la necessità di EQ.
Per abilitare 430 Air da Focusrite Control 2, clicca sul pulsante 430 sulla sezione di canale del preamplificatore. Ciò equivale a premere il pulsante 430 sul pannello frontale di C8X.
|
430 Air disattivato |
430 Air attivato |
Premi Inserto per attivare/disattivare il percorso del segnale attraverso le connessioni TRS Mandata/Ritorno per il preamplificatore ISA selezionato. Usale per instradare il segnale attraverso dispositivi esterni (es. compressori o EQ) prima che raggiunga gli ADC.
Per abilitare il punto Inserto del canale da Focusrite Control 2, clicca sul pulsante Inserto nella parte inferiore della sezione di canale del preamplificatore. Ciò equivale a premere il pulsante Inserto sul pannello frontale di C8X.
|
Punto Inserto disattivato |
Punto Inserto attivato |
Premi il pulsante impedenza etichettato Ω, per scorrere tra i quattro valori di impedenza per l'ingresso Mic o due per gli ingressi ISA Inst . I LED indicatori ISA mostrano l'impostazione selezionata. Valori diversi influenzano il gain e la risposta in frequenza del preamplificatore, così come il comportamento dei microfoni collegati.
L'impedenza d'ingresso Line è fissa a 20kΩ e non è influenzata dal pulsante impedenza Ω.
Per modificare l'impedenza del preamplificatore da Focusrite Control 2, clicca sul pulsante impedenza Ω nella parte superiore della sezione di canale del preamplificatore.
Tipi di ingresso diversi hanno impedenze diverse disponibili. Focusrite Control 2 mostra in grigio le impedenze non disponibili per il tipo di ingresso attualmente selezionato.
Quando si abilita il pulsante Console, i canali ISA si comportano come se facessero parte di un flusso di segnale completamente analogico. A livelli inferiori il segnale rimane pulito e trasparente, ma quando si spinge il canale più forte (con segnali di ingresso di livello più alto, o aumentando il gain) si inizia a sentire la saturazione analogica sul segnale.
Console è un effetto analogico variabile e il risultato è una calda saturazione e un impatto sulle basse frequenze.
L'effetto Console utilizza un circuito di soft-clip con controllo variabile, in modo da poter dosare la quantità di effetto.
È possibile regolare la modalità Console e l'effetto applicato a un canale. Per accedere alla modalità Console Variabile, tenere premuto il pulsante Console per un secondo.
Quando la modalità Console Variabile è attiva:
-
Il pulsante Console e i LED indicatori iniziano a lampeggiare blu.
-
Il valore ISA Fine cambia in blu.
Il Gain Fine ISA ora imposta la quantità dell'effetto Console. L'halo attorno all'encoder si aggiorna per mostrare la quantità.
Se cambi canale, il comportamento dipende dallo stato Console del nuovo canale:
-
Se Console è attivo, Gain Fine rimane in modalità Console Variabile e mostra la quantità Console per il nuovo canale.
-
Se Console è disattivato, Gain Fine torna a controllare il gain.
Per uscire dalla modalità Console Variabile, premi Console. Se entri nella modalità Console Variabile mentre Console è disattivato, il canale attiva Console automaticamente.
Se i canali sono collegati, la regolazione della quantità influisce su entrambi i canali insieme.
Nota
I controlli Gain ISA diventano non disponibili in modalità Console Variabile.

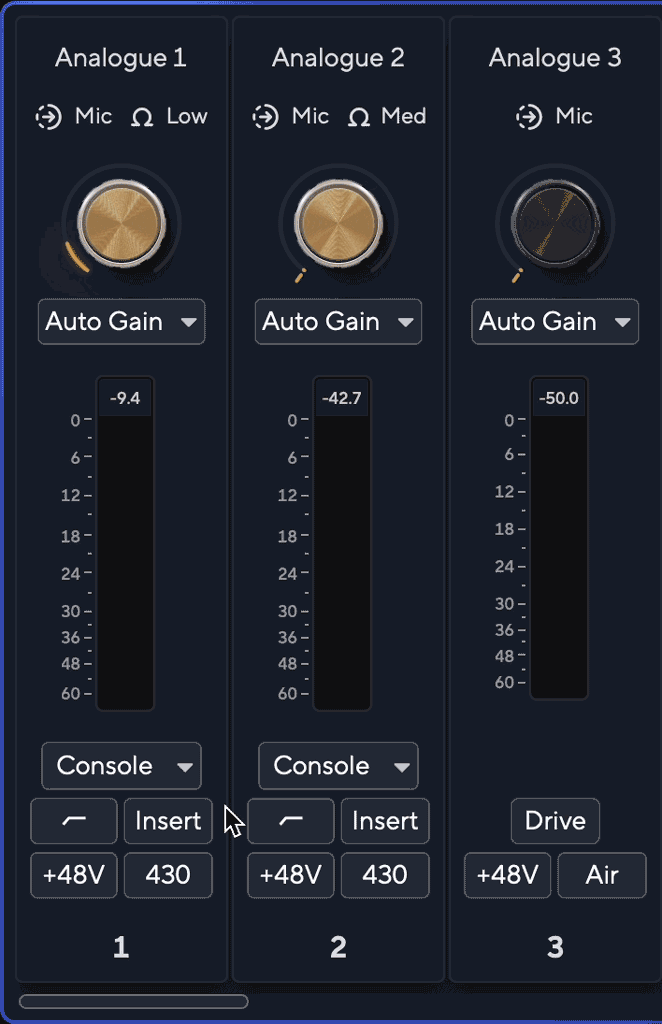

In Focusrite Control 2 puoi abilitare la modalità Console e regolare quanto effetto Console ha sul segnale usando un cursore.
Il pulsante Console si illumina di colore giallo quando è attivo.
Per regolare la modalità Console Variabile, clicca sulla freccia a discesa sul pulsante Console e muovi il cursore. Spostalo a sinistra per un effetto più sottile e a destra per sentire più saturazione e impatto sulle basse frequenze.
Per abilitare Air, premi il pulsante Air. Quando abiliti Air, questo attiva un circuito analogico high-shelf per modificare sottilmente la risposta in frequenza del preamplificatore per modellare le caratteristiche di impedenza e risonanza dei preamplificatori microfonici ISA classici basati su trasformatore.
Quando registri con dei microfoni, questo aggiunge maggiore chiarezza e definizione nella gamma delle medie frequenze. Air è ottimo per dare un sapore extra alla maggior parte delle sorgenti, ma funziona bene su voci e strumenti acustici.
Per abilitare Drive, premi il pulsante Drive sul pannello frontale del tuo ISA C8X. Abilitare Drive aggiunge distorsione armonica variabile basata su DSP per emulare il calore del preamplificatore analogico.
|
Drive disattivato. |
Drive attivato. |
Puoi regolare la modalità Drive e l'effetto applicato a un segnale. Per entrare nella modalità Drive Variabile, tieni premuto Drive per un secondo.
Quando la modalità Drive Variabile è attiva:
-
Il LED del pulsante Drive inizia a lampeggiare blu.
-
Gain in ingresso cambia in modalità Drive Variabile.
Puoi ruotare il controllo Gain in ingresso per impostare la quantità di drive. L'halo attorno all'encoder si aggiorna per mostrare la quantità.
Se cambi canale, il comportamento dipende dallo stato Drive del nuovo canale:
-
Se Drive è attivo, Gain in ingresso rimane in modalità Drive Variabile e mostra la quantità di drive per il nuovo canale.
-
Se Drive è disattivato, Gain in ingresso torna a controllare il gain.
Per uscire dalla modalità Drive Variabile, premi Drive. Se entri nella modalità Drive Variabile mentre Drive è disattivato, il canale attiva Drive automaticamente.
Se i canali sono collegati, la regolazione della quantità influisce su entrambi i canali insieme.
In Focusrite Control 2 puoi abilitare la modalità Drive e regolare quanto effetto Drive ha sul segnale usando un cursore.
Il pulsante Drive si illumina di colore giallo quando è attivo.
Per regolare la modalità Drive Variabile, clicca sulla freccia a discesa sul pulsante Drive e muovi il cursore. Spostalo a sinistra per un effetto più sottile e a destra per sentire più distorsione e calore.
Collegare i canali ti permette di controllare due canali adiacenti insieme come coppia, semplificando il funzionamento quando hai bisogno di impostazioni corrispondenti per sorgenti stereo o ingressi accoppiati.
Quali canali puoi collegare?
Puoi collegare solo coppie di canali adiacenti fissi. Le coppie supportate sono:
-
Canali 1 e 2
-
Canali 3 e 4
-
Canali 5 e 6
-
Canali 7 e 8
Per collegare una coppia di canali:
-
Tieni premuto il pulsante di selezione per uno dei canali della coppia.
-
Dopo un secondo, entrambi i canali e i LED di collegamento si illuminano e puoi rilasciare il pulsante.
|
Collegamento dei preamplificatori ISA |
Collegamento dei preamplificatori 3–8 |
Quando i canali sono collegati:
-
Il LED del canale si illumina per entrambi i canali.
-
Tutti i controlli per ciascun canale della coppia diventano collegati e controllati insieme.
-
Gain del preamplificatore - La coppia collegata usa l'impostazione di gain più bassa dei due canali per evitare cambiamenti di livello inaspettati.
-
Alimentazione phantom 48V - Se 48V è attivo su uno dei canali al momento del collegamento, l'alimentazione phantom viene disattivata su entrambi i canali e impostata al suo stato predefinito.
-
Pulsanti di controllo - Entrambi i canali adottano le impostazioni del canale il cui pulsante Select è stato tenuto premuto durante il collegamento. Ad esempio, se inizi il collegamento tenendo premuto Select del canale 3, la coppia dei canali 3 e 4 eredita gli stati di controllo del canale 3.
Tutti i controlli all'interno di una coppia collegata (gain, pad, indicatori di alimentazione phantom e così via) ora riflettono e influenzano entrambi i canali insieme.
-
Per scollegare una coppia collegata:
-
Tieni premuto il pulsante di selezione per uno dei canali della coppia.
-
Dopo un secondo, il canale destro e i LED di collegamento si attenuano e puoi rilasciare il pulsante.
Quando la coppia è scollegata:
-
Il LED del canale per uno dei canali si spegne.
-
Ogni canale mantiene gli stati attivi, ma puoi controllarli indipendentemente.
Per collegare i preamplificatori in Focusrite Control 2, clicca sul pulsante di collegamento nell'angolo in alto a destra della pagina degli ingressi . Nel pop-up puoi scegliere quali ingressi vuoi collegare o scollegare.
Quando colleghi due preamplificatori, l'icona di collegamento appare nella parte inferiore di entrambe le sezione di canale.
Quando scolleghi i preamplificatori:
-
Il primo preamplificatore della coppia precedentemente collegata viene selezionato e si illumina di colore giallo.
-
I livelli di gain e le impostazioni del preamplificatore rimangono gli stessi, ma ora puoi modificarli in modo indipendente.
Questa sezione copre i controlli di uscita su ISA C8X.
ISA C8X ha 12 uscite analogiche assegnabili (ciascuna con Dim, Mute, Sum, talkback e commutazione altoparlanti) e due uscite cuffie indipendenti con controlli hardware e software per livello e mute.
La sezione di controllo Monitor riguarda tutto ciò che controlla le tue uscite monitor, incluso:
Il pulsante Dim riduce il livello in uscita inviato alle tue uscite di 18dB.
|
Dim disattivato |
Dim attivato |
Il pulsante Dim è utile per consentire la conversazione o per provare idee in sala senza interrompere la riproduzione.
Per impostazione predefinita, Dim influisce sulle uscite monitor principale 1 e 2, ma in Focusrite Control 2 puoi modificare questa impostazione in modo da controllare le uscite Alt.
Per abilitare/disabilitare Dim in Focusrite Control 2, clicca sul pulsante nella sezione Uscite a destra.
Il pulsante Dim funziona esattamente come il pulsante Dim sul pannello frontale del tuo C8X e riduce il livello di uscita inviato alle tue uscite di 18dB.
|
Dim disattivato. |
Dim attivato. |
Il pulsante Mute silenzia il segnale che viene inviato alle tue uscite.
|
Mute disattivato. |
Mute attivato. |
Per impostazione predefinita, Mute influenza le uscite del monitor principale 1 e 2, ma in Focusrite Control 2 puoi modificare questa impostazione per controllare le uscite Alt.
Per abilitare/disabilitare Mute in Focusrite Control 2, clicca sul pulsante nella sezione Uscite a destra.
Il pulsante Mute funziona esattamente come il pulsante Mute sul pannello frontale del tuo ISA C8X.
|
Mute disattivato. |
Mute attivato. |
Il pulsante Mono ti consente di sommare un gruppo monitor stereo in mono. Mentre Mono è attivo, C8X somma i segnali sinistro e destro.
Quando passi a un altro gruppo monitor a due uscite, lo stato mono corrente viene mantenuto.
Mono è disponibile solo quando il gruppo monitor corrente usa esattamente due uscite. Se il gruppo monitor usa più uscite, il pulsante Mono non farà nulla.
|
Pulsante Mono disattivato |
Pulsante Mono attivato |
Tieni premuto, o premi, il pulsante Talk per attivare il talkback. Per impostazione predefinita, il talkback viene indirizzato alle due uscite cuffie.
Se il pulsante Talkback non è disponibile, potrebbe non essere indirizzato ad alcun Mix. Vedi Controllo Software Talkback.
Quando abiliti Talk, le altre uscite del mix si attenuano, per rendere più facile sentire il microfono talkback.
Puoi modificare l'instradamento del talkback in Focusrite Control 2 per alimentare più mix.
Per impostazione predefinita, il pulsante Talk è 'momentaneo': il talkback è attivo solo mentre tieni premuto il pulsante. Puoi modificare il pulsante Talkback tra momentaneo o a comando da Focusrite Control 2. Puoi capire che Talk è attivo se il pulsante è illuminato.
Attenzione
Il microfono talkback si trova dietro un piccolo foro tra gli ingressi per strumenti.
Per evitare danni, non inserire nulla, non spruzzare aria compressa, né aspirare il foro del microfono.
Il pulsante talkback del software può essere momentaneo o a comando.
Clicca e tieni premuto il pulsante Talk per attivare il talkback momentaneo. Clicca il pulsante Talk per il controllo a comando.

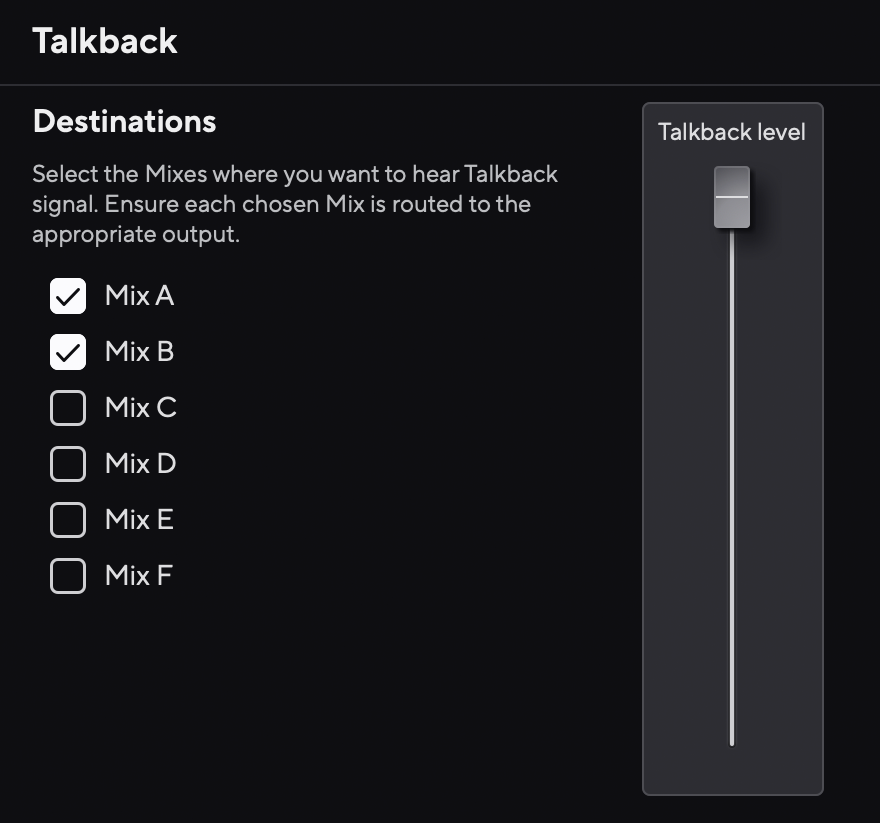

Utilizzando Focusrite Control 2 puoi scegliere il mix a cui inviare il tuo ingresso di talkback.
Per utilizzare il microfono Talk, devi indicare a C8X dove vuoi inviare il microfono talkback. A tale scopo:
-
Clicca sulle caselle di spunta accanto ai Mix a cui vuoi inviare il microfono talkback.
-
Nella scheda Routing, assegna i Mix come Sorgente alle uscite a cui vuoi inviarli. Ad esempio, invia Mix A e Mix B alle cuffie 1 e 2, in modo che i tuoi artisti possano sentire il microfono talkback.
Per ulteriori informazioni, vedi Uso della scheda Routing Focusrite Control 2.
Il tuo C8X ha un controllo Monitor per regolare il livello che va ai tuoi altoparlanti monitor. Il controllo Monitor influisce sui tre gruppi monitor, Main, Alt 1 e Alt 2, che puoi configurare e modificare in Focusrite Control 2.
Ogni gruppo monitor ti consente di assegnare uscite specifiche a un'impostazione e passare da una configurazione monitor all'altra con la semplice pressione di un pulsante.
Ci sono tre opzioni:
-
Main
-
Alt 1
-
Alt 2
Ad esempio, il tuo gruppo Main potrebbe essere un sistema di suono surround 5.1, Alt 1 potrebbe essere solo le uscite 1-2 in stereo, e Alt 2 potrebbe essere solo l'uscita 3 verso un altoparlante mono centrale per controllare i tuoi mix.
Le tue scelte di gruppo monitor vengono memorizzate e richiamate con i preset.
Importante
Inizialmente, solo Main è attivo. Alt 1 e Alt 2 rimangono non disponibili fino a quando non li configuri in Focusrite Control 2. Se configuri solo due gruppi monitor, il pulsante rimanente resta non disponibile mentre gli altri due funzionano normalmente.
Assegni le uscite ai gruppi monitor nella pagina Routing di Focusrite Control 2. Puoi aggiungere fino a tutte le 12 uscite analogiche a ciascun gruppo monitor, sia come coppie stereo che come uscite mono. Ogni uscita può avere la propria sorgente.
Qualsiasi uscita che assegni a uno o più gruppi monitor è riservata solo all'uso del monitor. Questo previene l'instradamento accidentale ai tuoi altoparlanti.
Tutte le uscite che non assegni rimangono disponibili nella pagina Routing come di consueto.
Puoi impostare il Livello per ciascuna uscita individualmente per calibrare il tuo sistema mentre sei nella tua posizione di ascolto.
Nota
Non puoi assegnare uscite digitali, es. ADAT o S/PDIF ai tuoi gruppi monitor.

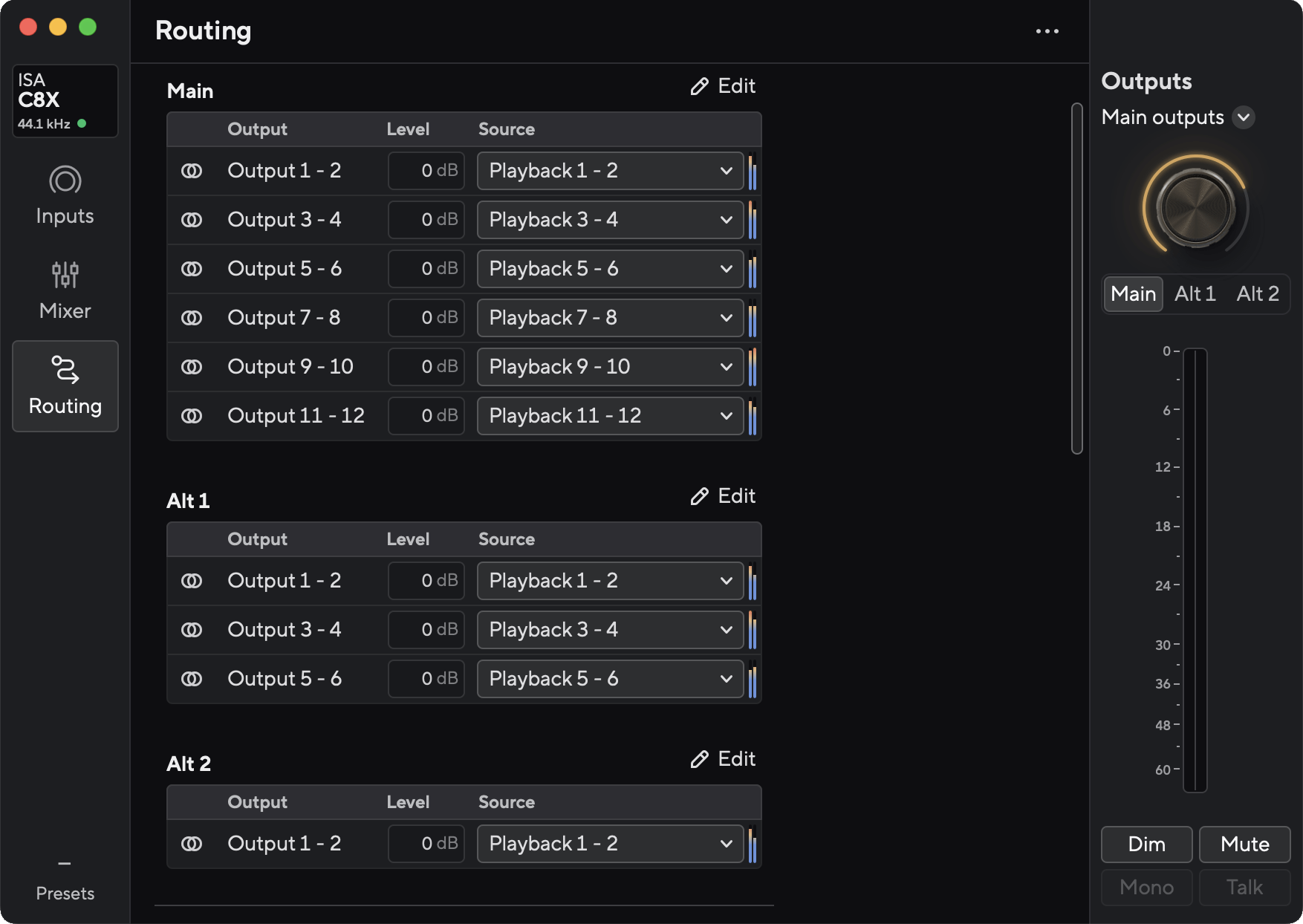

In questo esempio ci sono tre gruppi monitor: Main include 12 Uscite fisiche, alimentate da 12 Sorgenti software per una configurazione di altoparlanti immersiva 7.1.4, Alt 1 include sei uscite per una configurazione di altoparlanti surround 5.1, Alt 2 è una configurazione di altoparlanti stereo. Puoi configurare i canali Software Playback nelle impostazioni del tuo DAW per i diversi formati di ascolto.

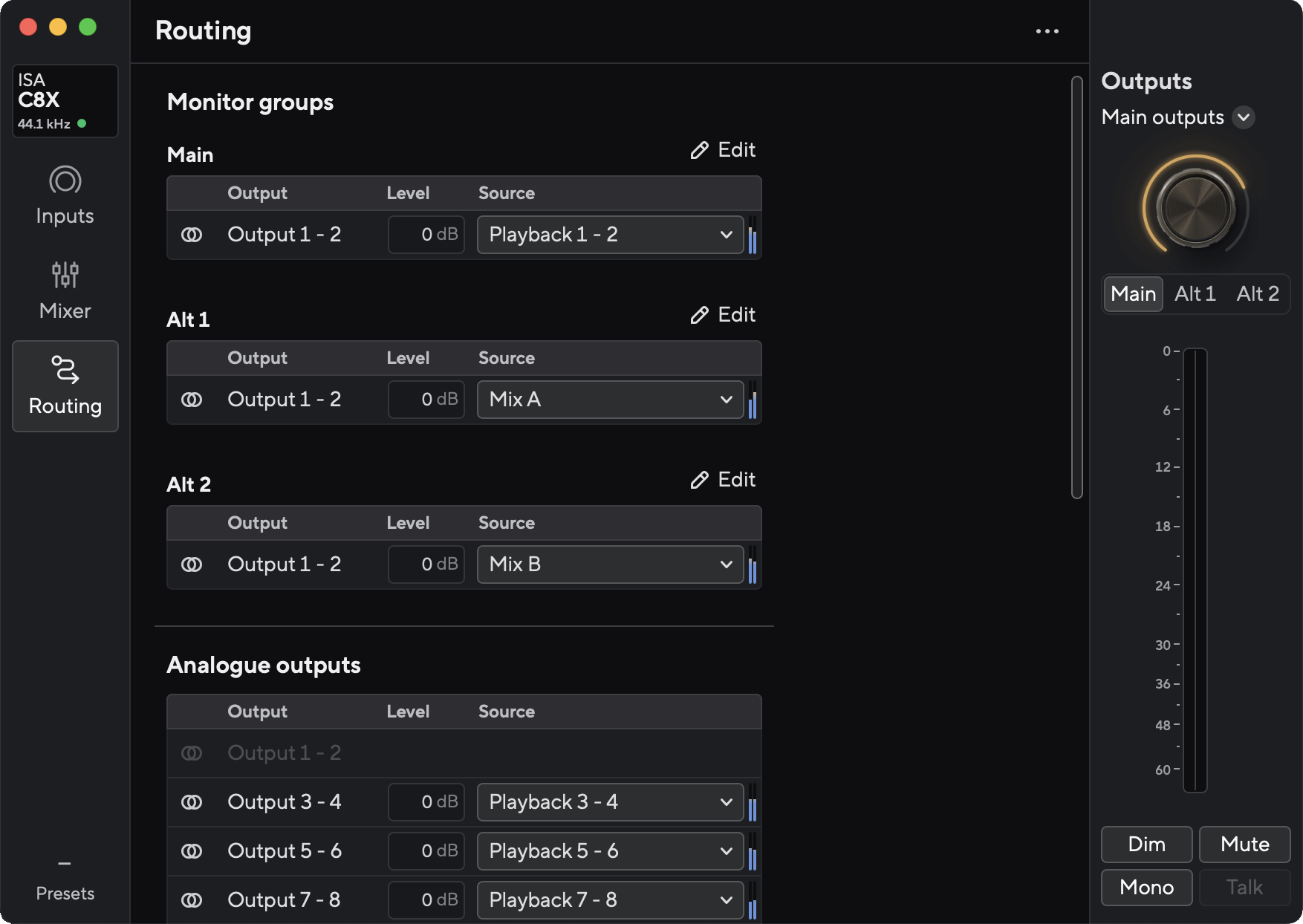

In questo esempio stiamo usando i pulsanti Main e Alt per cambiare la sorgente per un singolo set di uscite: Main usa un'uscita stereo dal Software, Alt 1 usa Mix A, Alt 2 usa Mix B. Assegnare i mix ai pulsanti Alt ti permette di cambiare rapidamente ciò che arriva attraverso i tuoi altoparlanti. Ad esempio, un mix potrebbe includere ingressi hardware per permettere di monitorare direttamente gli ingressi insieme alla riproduzione del software.

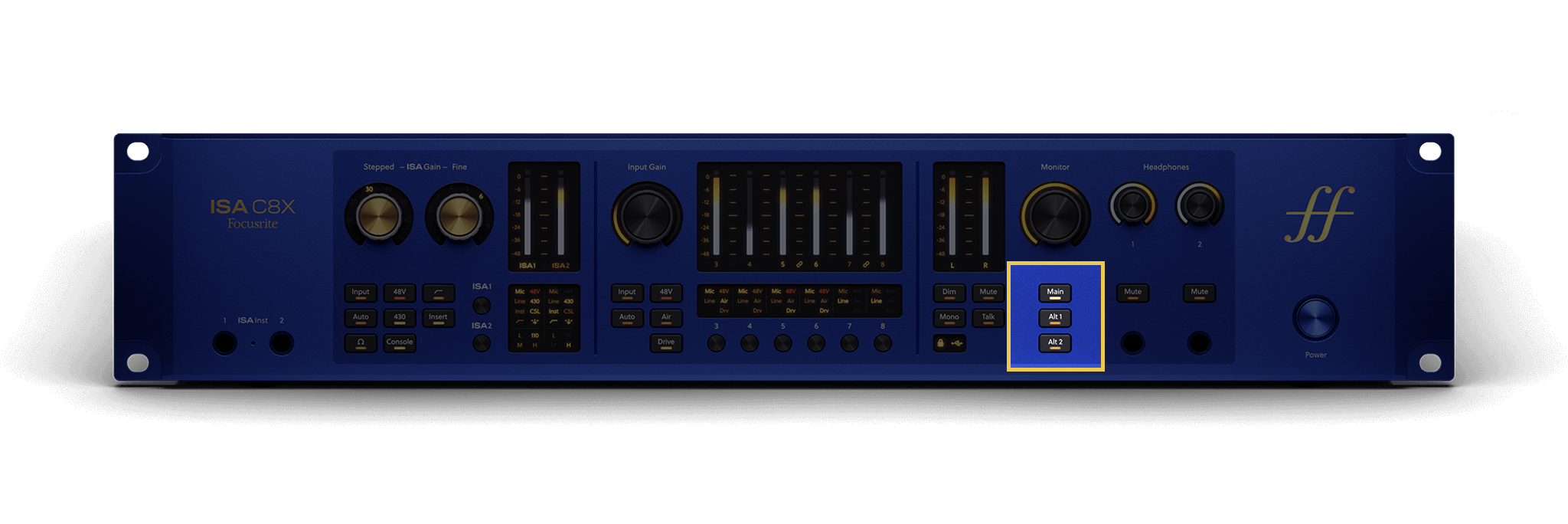

Per cambiare gruppi monitor, premi Main, Alt 1 o Alt 2.
Il pulsante del gruppo monitor selezionato si illumina per mostrare quale gruppo monitor stai usando.
Tutti i controlli Monitor (Dim, Mute, Mono) si applicano a qualsiasi uscita inclusa nel gruppo monitor attualmente selezionato.
Il tuo ISA C8X dispone di due uscite cuffie. Entrambe le uscite cuffie sono indipendenti dalle uscite analogiche. Ogni uscita cuffie può avere il proprio mix dedicato.
Le uscite delle cuffie sono jack TRS da 6,35mm (¼"). Molte cuffie presentano un jack TRS da 3,5mm, quindi per collegarle al tuo ISA C8X devi utilizzare un adattatore TRS da 6,35mm a 3,5mm.
I controlli sopra le uscite delle cuffie controllano il livello che si dirige verso le cuffie.
Intorno ai controlli delle cuffie ci sono dei misuratori halo. Questi misuratori si riempiono in senso orario, da blu a giallo, per indicare il livello che si dirige verso le uscite delle cuffie. Sono misuratori di pre-dissolvenza, pertanto non sono influenzati dall'impostazione di controllo delle cuffie.
I controlli di uscita delle cuffie sono encoder; puoi controllare il livello dal quadrante, o da remoto da Focusrite Control 2.
Sotto i controlli delle cuffie ci sono due pulsanti Mute per silenziare rapidamente le uscite delle cuffie dal pannello frontale.
Nota
Alcune cuffie e adattatori jack possono presentare connettori TS o TRRS, spesso dovuti alla presenza di microfoni incorporati o controlli del volume. Questi potrebbero non funzionare correttamente. In caso di problemi, utilizza le cuffie e un adattatore jack con connettori TRS.
Questa sezione tratta tutte le caratteristiche sul pannello posteriore del tuo ISA C8X, le relative funzioni, i possibili utilizzi e le modalità di funzionamento in Focusrite Control 2.
La porta USB Type-C contrassegnata da USB serve per collegare il tuo ISA C8X al computer.
Usa il cavo USB-C incluso per connetterti a una porta USB-C sul tuo computer. Puoi anche usare un cavo o adattatore USB-C ad A.
Le porte S/PDIF offrono due canali di I/O digitali per connettersi ad altre apparecchiature audio con I/O S/PDIF come amplificatori per chitarra, preamplificatori microfonici o qualsiasi dispositivo con uscita S/PDIF.
Nota
Poiché le porte S/PDIF sono RCA coassiali, consigliamo di utilizzare cavi da 75Ω.Tuttavia, i normali cavi RCA più corti dovrebbero funzionare.
L'indicatore Sync Status sul tuo ISA C8X dovrebbe illuminarsi per mostrare che è bloccato, o sincronizzato al clock. Quando invii l'audio dal dispositivo esterno al tuo ISA C8X dovresti vedere i canali S/PDIF in arrivo sui canali 11-12.
Nota
Tuo ISA C8X Disabilita gli ingressi e le uscite digitali a frequenze di campionamento quad-band (176,4/192 kHz).
Il C8X ha sia un ingresso che un'uscita word clock.
L'ingresso e l'uscita word clock servono per ricevere o inviare segnali di clock da dispositivi digitali esterni collegati tramite ADAT o S/PDIF. Il motivo principale per utilizzare questa uscita è se i tuoi dispositivi ADAT o S/PDIF esterni non hanno le opzioni di clock pertinenti, ma possono avere word clock IO.
Le Connessioni ottiche sul retro del tuo C8X consentono di collegare dispositivi esterni digitalmente per espandere il numero di canali.
Utilizzando Focusrite Control 2 puoi impostare gli ingressi ottici in formato ADAT (dispositivi ADAT come mic pres, I/O del livello di linea e registratori a nastro) oppure ottico S/PDIF (console per giochi, riproduttori multimediali).
C8X offre due porte ottiche. In modalità ADAT, puoi utilizzare uno o due cavi per i seguenti formati:
-
Un cavo:
-
Otto canali a frequenze di campionamento a banda singola - 44,1/48 kHz
-
Quattro canali a frequenze di campionamento a banda doppia - 88,2/96 kHz
-
-
Due cavi:
-
Sedici canali a frequenze di campionamento a banda singola - 44,1/48 kHz
-
Otto canali a frequenze di campionamento a banda doppia - 88,2/96 kHz
-
In modalità S/PDIF puoi utilizzare Optical In 1 per due canali S/PDIF ottici.
Nota
ISA C8X disabilita gli ingressi ottici e le uscite a frequenze di campionamento quad-band (176,4/192 kHz.)
Le porte MIDI In e Out consentono di utilizzare il tuo ISA C8X come interfaccia MIDI USB. MIDI In riceve segnali MIDI da tastiere o controllori; MIDI Out invia informazioni MIDI a sintetizzatori, drum machine o apparecchi controllabili via MIDI.
Importante
Quando ricevi il tuo ISA C8X, MIDI è disabilitato perché è in modalità Easy Start. Per abilitare MIDI, installa e apri Focusrite Control 2.
MIDI IO non richiede alcuna configurazione per utilizzare il tuo ISA C8X come interfaccia MIDI USB. Le porte MIDI di ISA C8X appaiono nel tuo software abilitato MIDI e puoi inviare o ricevere dati MIDI tra il tuo computer e l'hardware MIDI tramite le porte MIDI DIN a 5 pin di C8X.
Nota
La porta MIDI Out su ISA C8Xnon può funzionare come porta MIDI Thru.
ISA C8X ha due tipi di ingresso diversi in base ai tipi di preamplificatore: i canali ISA basati su trasformatore e i canali 3-8. Ogni tipo di preamplificatore ha tipi di ingresso diversi.
Ingressi XLR (microfono) e jack da 6,35 mm (livello di linea) separati di ISA C8X.
-
Canali ISA:
-
Ingressi per strumenti - sul pannello frontale.
-
Ingressi microfono - ingressi XLR sul pannello posteriore.
-
Ingressi di linea - ingressi jack da 6,35 mm (¼") sul pannello posteriore.
-
Inserti – Mandata e Ritorno jack da 6,35 mm (¼") sul pannello posteriore.
-
-
Canali 3-8:
-
Ingressi microfono - ingressi XLR sul pannello posteriore.
-
Ingressi di linea - ingressi jack da 6,35 mm (¼") sul pannello posteriore.
-
Gli ingressi standard, ingressi 3-8, sono commutabili tra microfono e livello di linea.
-
Gli ingressi a livello di microfono usano il connettore XLR.
-
Gli ingressi a livello di linea usano il jack da 6,35 mm (¼").
Gli ingressi a livello di linea sono ingressi bilanciati TRS.
Puoi lasciare collegati gli ingressi XLR e da 6,35 mm e passare da uno all'altro usando il pulsante Ingresso sul pannello frontale.
Gli ingressi ISA, ingressi uno e due, sono commutabili tra microfono, linea e livello strumento.

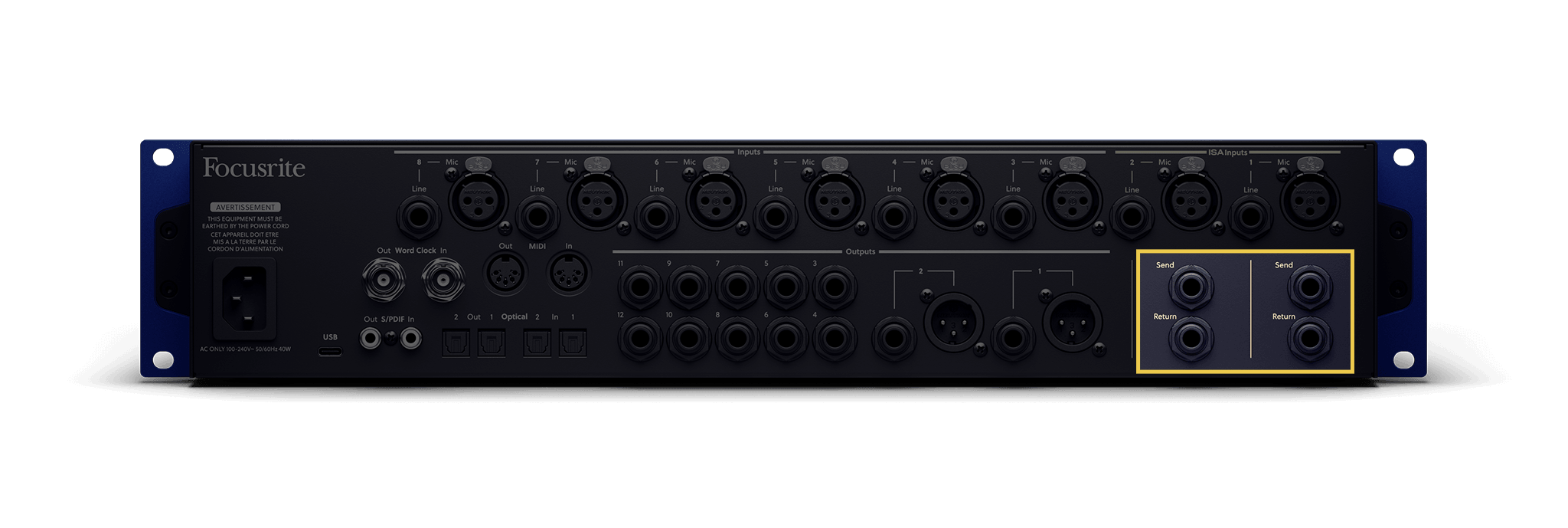

Entrambi gli ingressi ISA hanno un percorso inserto commutabile dove puoi collegare apparecchiature esterne usando i jack da 6,35 mm Mandata e Ritorno a livello di linea.
-
Gli ingressi a livello strumento usano i due jack da 6,35 mm (¼") sul pannello frontale.
Gli ingressi a livello strumento sono ingressi non bilanciati TS.
-
Gli ingressi a livello di microfono usano il connettore XLR.
-
Gli ingressi a livello di linea usano il jack da 6,35 mm (¼").
Gli ingressi a livello di linea sono ingressi bilanciati TRS.
Puoi lasciare collegati gli ingressi XLR e da 6,35 mm e passare da uno all'altro usando il pulsante Ingresso sul pannello frontale.
I canali ISA hanno punti di inserimento dedicati con socket Mandata e Ritorno bilanciati per includere processori esterni inline e apparecchiature esterne (es. EQ, compressori, gate, multi-effetti o simulatori di amplificatori) prima che il segnale raggiunga i convertitori.
Per usare processori esterni con i tuoi canali ISA:
-
Collega l'uscita Mandata di C8X all'ingresso del tuo processore esterno.
-
Collega l'uscita del tuo processore all'ingresso Ritorno su C8X.
-
Premi il pulsante Inserto per sentire l'effetto.
Mandata viene sempre preso dopo gli altri controlli del preamplificatore ed è sempre attivo.
Per sentire il segnale Ritorno, premi il pulsante Inserto sul pannello frontale di C8X, o in Focusrite Control 2.
Suggerimenti per le apparecchiature esterne
-
Imposta l'ingresso e l'uscita del processore esterno in modo che il livello di Ritorno corrisponda da vicino a Mandata e controlla i misuratori di canale per evitare sovraccarichi.
-
Anche se puoi usare effetti basati sul tempo come delay e riverbero, generalmente effetti come questi non vengono usati come processori inline e vengono aggiunti in parallelo al segnale originale.
ISA C8X ha dodici uscite di linea analogiche bilanciate su jack TRS da 6,35 mm (¼") sul pannello posteriore; le uscite uno e due hanno anche connettori XLR bilanciati.
Queste uscite ti consentono di inviare l'audio ad altoparlanti, amplificatori o apparecchiature esterne.
Le 12 uscite ti consentono di connetterti a gruppi di altoparlanti stereo, surround e immersivi fino a 7.1.4. Utilizzando il routing e i gruppi Monitor in Focusrite Control 2 puoi configurare tre diversi gruppi monitor e cambiarli usando i pulsanti dei gruppi monitor. Vedi Controllo monitor e gruppi monitor per ulteriori informazioni.
Le Uscite etichettate 1 e 2 possono essere jack bilanciati da 6,35 mm (¼") o uscite XLR bilanciate.
A parte questo, sono identiche alle Uscite 3-12.
Nota
Generalmente dovresti usare solo le uscite XLR o le uscite jack, non entrambe.
Tuttavia puoi collegare sia le connessioni XLR che jack ai monitor. Metterle in funzione simultaneamente dimezza la potenza che va a ciascuna uscita, il che significa che sentirai un calo di livello tra -3 e -6dB.
Le Uscite 3 - 12 sono connettori jack TRS da 6,35 mm (¼").
Puoi usare queste uscite per inviare il segnale dal tuo DAW a mixer o apparecchiature esterne, oppure usarle come uscite monitor extra.
Per usare le uscite con i monitor puoi assegnarle al controllo Monitor per applicazioni audio surround e immersive, oppure usarle nei gruppi Alt Monitor. Per ulteriori informazioni vedi Assegnare Uscite in Focusrite Control 2.
