Questa sezione tratta alcuni casi di uso comune per ISA C8X. Il tuo caso di uso è spesso una variante dei casi illustrati qui ed è probabile che nelle tue modalità di utilizzo di ISA C8X riapplichi alcuni principi.
C8X ha otto ingressi analogici per collegare microfoni, strumenti o dispositivi a livello di linea.

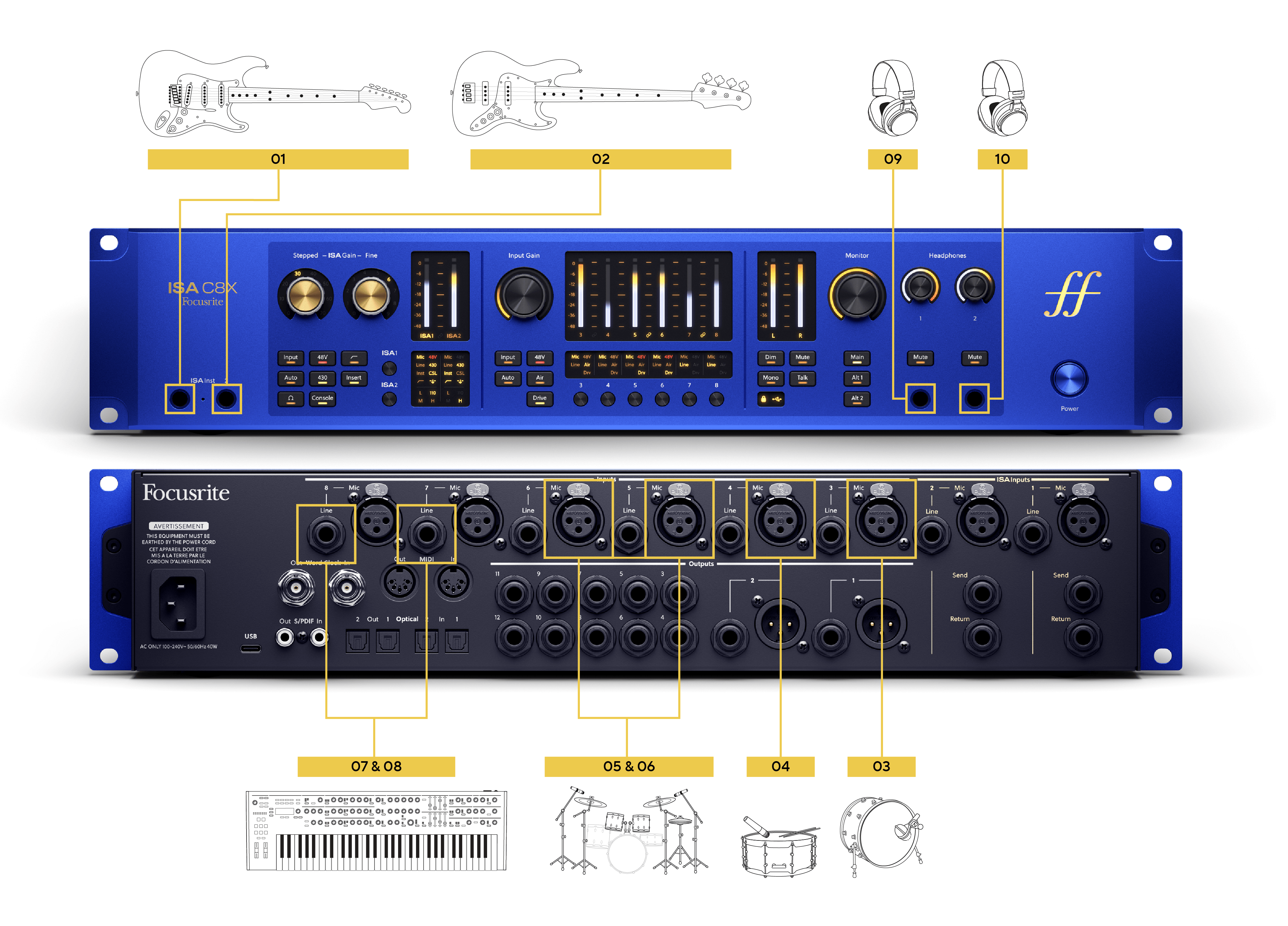

Il seguente diagramma mostra come puoi collegare varie sorgenti agli ingressi analogici.
-
Chitarra - collegata direttamente a un ingresso strumento jack da 6,35 mm (1/4") sul pannello frontale.
-
Basso - collegato direttamente a un ingresso strumento jack da 6,35 mm (1/4") sul pannello frontale.
-
Microfono cassa/grancassa - collegato all'ingresso Mic 3.
-
Microfono rullante - collegato all'ingresso Mic 4.
-
Microfono overhead sinistro - collegato all'ingresso Mic 5.
Quando colleghi una coppia overhead come questa, a seconda della tua tecnica microfonica, spesso è una buona idea collegare i preamplificatori in modo che le impostazioni di entrambi i canali corrispondano, vedi Collegare i preamplificatori.
-
Microfono overhead destro - collegato all'ingresso Mic 6.
-
Tastiera/sintetizzatore sinistro - collegato all'ingresso Mic 7.
Quando colleghi una sorgente stereo, come una tastiera, spesso è una buona idea collegare i preamplificatori, in modo che le impostazioni di entrambi i canali corrispondano, vedi Collegare i preamplificatori.
-
Tastiera/sintetizzatore destro - collegato all'ingresso Mic 8.
-
Uscita cuffie 1
-
Uscita cuffie 2
Suggerimento
In questo esempio abbiamo collegato strumenti ai canali 1 e 2 perché solo i preamplificatori ISA hanno ingressi strumento.
Tuttavia, potresti voler riservare i preamplificatori ISA basati su trasformatore per altri strumenti come microfoni vocali oppure overhead della batteria e utilizzare le modalità 430 Air e Console, e l'impedenza commutabile per elevare elementi chiave nel tuo mix.
In questo caso potresti registrare le tue tracce di chitarra o basso in multitrack, usare una DI box, o registrare tramite un amplificatore se desideri registrare microfoni con i tuoi ingressi ISA. Ad esempio,
C8X è un ottimo strumento per registrare voci. I suoi due stili di preamplificatore, i preamplificatori ISA e i canali 3-8, ti danno due toni per iniziare. Inoltre, ogni preamplificatore ha una serie di controlli creativi che puoi testare durante la registrazione per ottenere tutto, dalle voci pulite incontaminate e ariose, ai toni rochi, caldi e sovraccarichi.
-

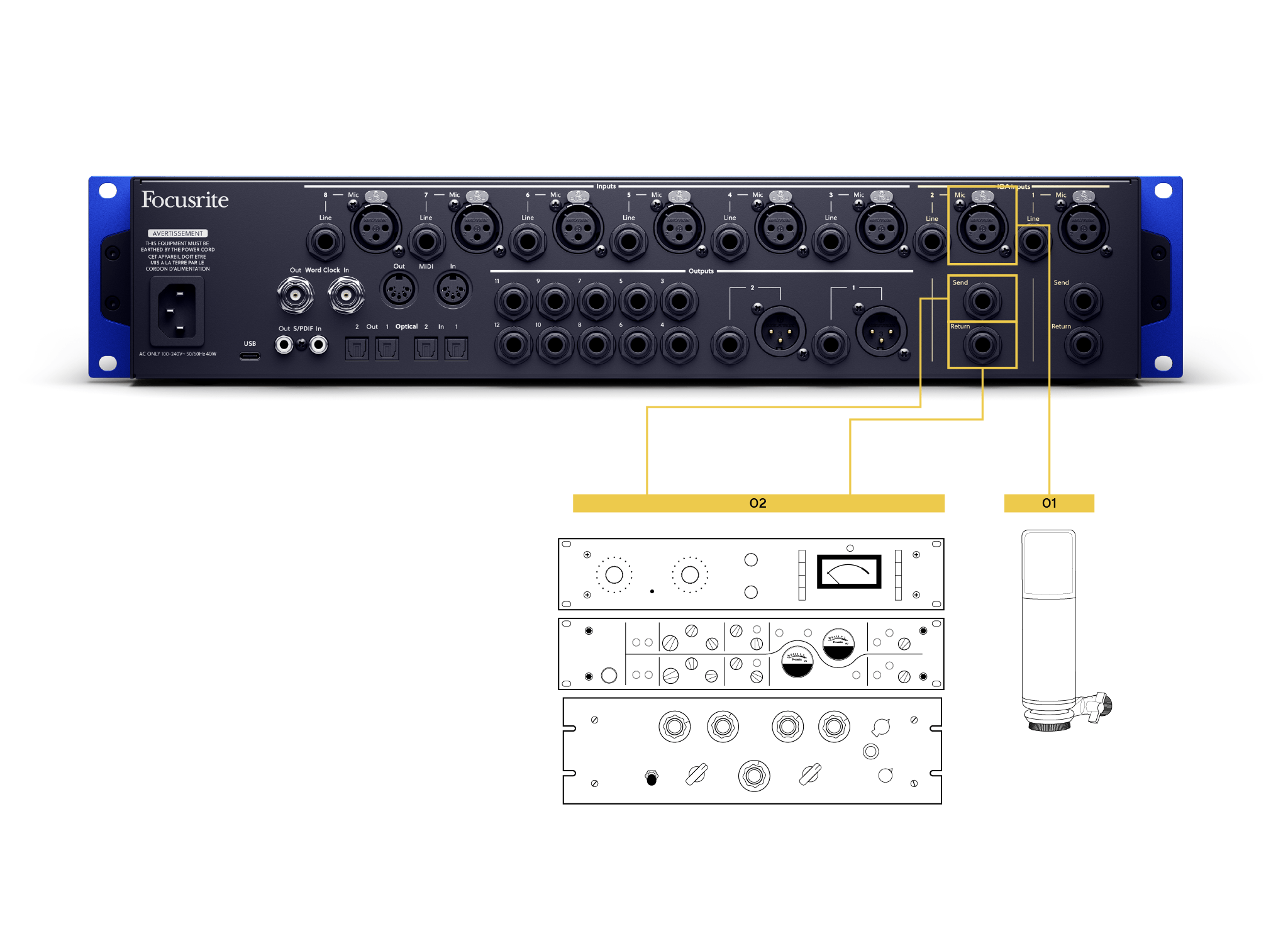

Voce 1 - preamplificatore ISA
Usare i preamplificatori ISA ti dà un'enorme gamma di gain di 79dB. Ideale per registrare tutto, dalle voci principali, alle voci delicate e silenziose, all'uso di microfoni dinamici, noti per richiedere alte gamme di gain.
-
Filtro passa alto - il filtro passa alto rimuove rimbombi e rumori di manipolazione per evitare di usare plugin più avanti nel tuo mix. Se stai registrando voci con altri strumenti, questo filtra le frequenze basse dal microfono vocale. Allo stesso modo, una tecnica comune, per far sentire il tuo cantante a suo agio, è lasciargli tenere il microfono.
-
430 Air - attivare 430 Air dà alla tua voce un incremento nelle frequenze medio-alte e alte, ottimo per far emergere la voce o darle una qualità “ariosa”.
-
Inserto - ti consente di attivare e disattivare il processing inline dalla tua catena vocale. Vedi sotto.
-
Impedenza - con quattro impedenze da provare, puoi alternare rapidamente le impostazioni per personalizzare il tuo suono vocale. Generalmente, le impostazioni di impedenza bassa ti danno una registrazione vocale dal suono più caldo, in stile vintage, oppure usale per ridurre la durezza. Le impostazioni di impedenza alta preservano più contenuto ad alta frequenza lasciando che le registrazioni vocali emergano.
-
Console - Console Variabile ti consente di aggiungere un sottile calore analogico alle tue voci.
-
-
Catena inserto - Mandata e Ritorno dell'inserto significano che puoi aggiungere effetti inline, come compressori, EQ, e alternare gli effetti on/off usando il pulsante inserto per vedere cosa preferisci durante la registrazione.
C8X ha due connettori ottici di ingresso e uscita che, a 44,1 kHz e 48 kHz, forniscono fino a 16 ingressi e uscite aggiuntivi tramite ADAT.
In questi esempi abbiamo mostrato come puoi espandere C8X con dispositivi di espansione ADAT o un'altra interfaccia audio con I/O ADAT, per registrare 24 canali simultaneamente utilizzando le doppie connessioni ADAT.

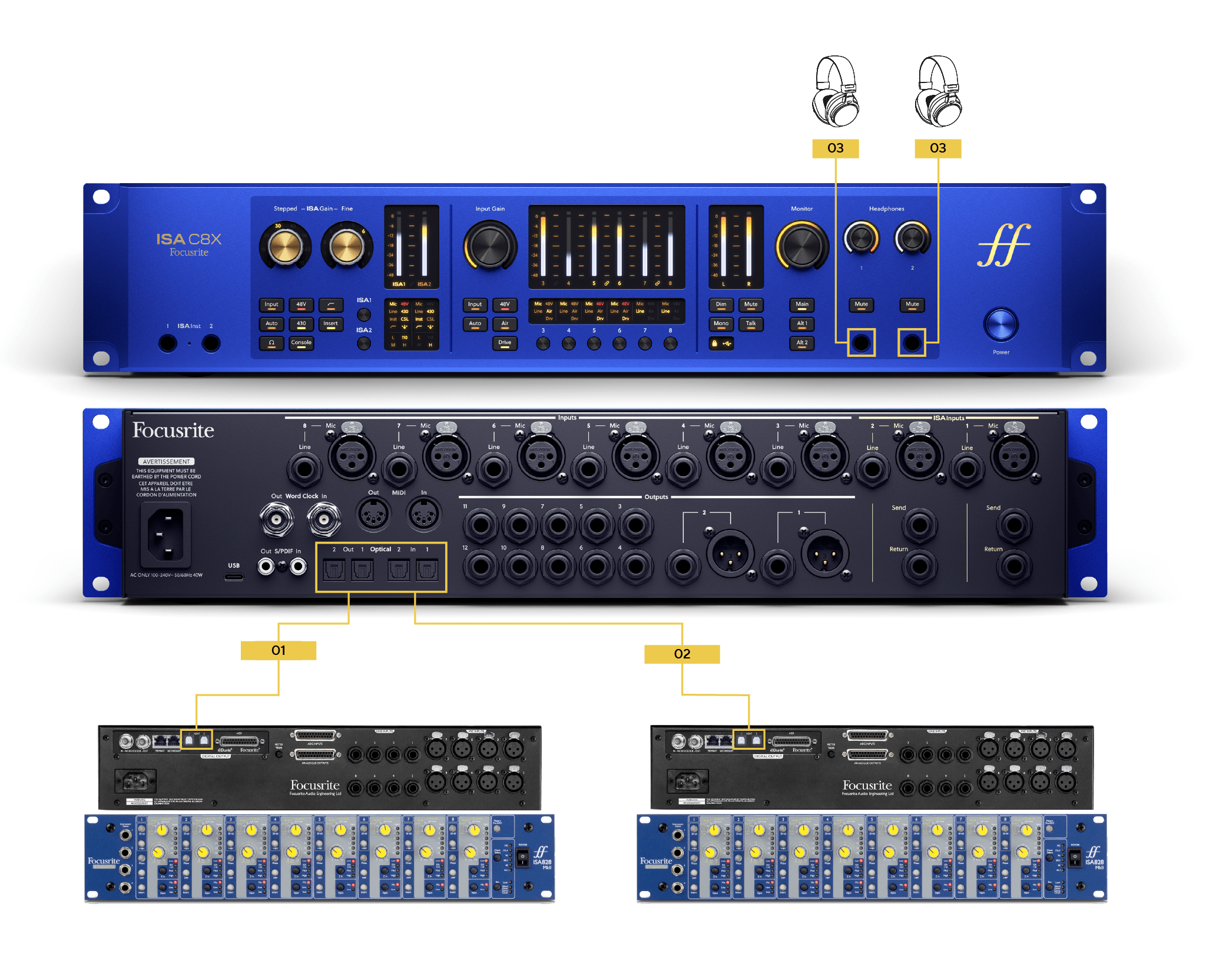

Questo primo esempio espande C8X con 16 preamplificatori ISA basati su trasformatore utilizzando due ISA 828 MkII con schede digitali ISA ADN8 opzionali. Questo ti dà 24 preamplificatori, 18 preamplificatori ISA basati su trasformatore e altri sei preamplificatori su ISA C8X.
-
Connessione ADAT 1:
-
Collegare Optical Out 1 del dispositivo ADAT A a Optical In 1 di C8X.
-
-
Connessione ADAT 2 - collegare Optical Out 1 del dispositivo ADAT A a Optical In 1 di C8X.
-
Collegare l'uscita ottica 1 del dispositivo ADAT B al C8XIngresso ottico 2.
-
-
Invii cuffie ISA - le normali mandate cuffie C8X

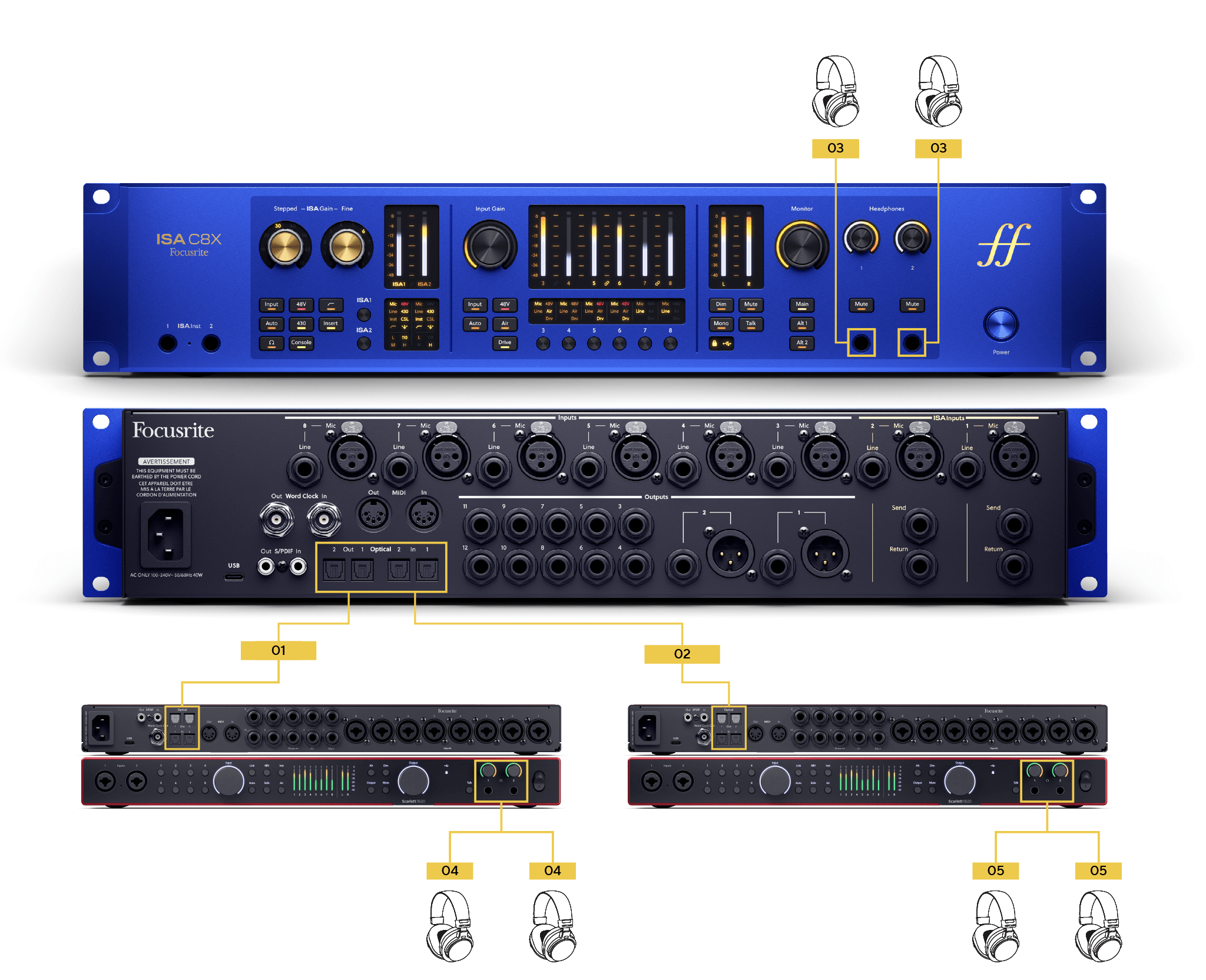

Questo secondo esempio utilizza interfacce (forse una vecchia interfaccia da cui sei passato) invece di dispositivi di espansione ADAT che ti danno uscite cuffie extra. In questo caso abbiamo mostrato due interfacce Scarlett 18i20 4th Gen, ma puoi utilizzare qualsiasi interfaccia con I/O ADAT, tuttavia il conteggio I/O può variare. Se il tuo dispositivo ADAT ha ingressi ADAT e uscite cuffie puoi anche utilizzarlo per espandere i mix cuffie indipendenti disponibili per la tua sessione.
-
Connessione ADAT 1:
-
Collegare Optical Out 1 del dispositivo ADAT A a Optical In 1 di C8X.
-
Collega Optical Out 1 di C8X a Optical In 1 di C8X.
-
-
Connessione ADAT 2:
-
Collegare Optical Out 1 del dispositivo ADAT B a Optical In 1 di C8X.
-
Collega Optical Out 2 di C8X a Optical In 1 di C8X.
-
-
Invii cuffie ISA - le normali mandate cuffie C8X
Utilizzando connessioni ottiche bidirezionali questo significa che possiamo creare mix cuffie extra in Focusrite Control 2 e inviare questi mix da C8X al dispositivo ADAT e instradare i mix in arrivo alle uscite cuffie del dispositivo ADAT. In questo caso, fornendoci fino a sei mix cuffie indipendenti.
-
Mandate cuffie ADAT 1 e 2 - un mix inviato da C8X tramite la sua uscita ADAT all'uscita cuffie del dispositivo ADAT.
-
Mandate cuffie ADAT 3 e 4 - un mix inviato da C8X tramite la sua uscita ADAT all'uscita cuffie del dispositivo ADAT.
Clocking
Quando colleghi dispositivi tramite qualsiasi connessione digitale devi assicurarti che tutti i dispositivi siano sincronizzati digitalmente. Se non sincronizzi i dispositivi potresti non sentire alcun suono o sentire glitch e distorsione.
Nel primo esempio, il modo più semplice sarebbe utilizzare cavi Word Clock. Sia C8X che entrambe le schede ISA ADN hanno Word Clock In e Out per sincronizzare i loro clock interni.
Nel secondo esempio, il modo più semplice per sincronizzare i tre dispositivi sarebbe impostare ISA C8X su Interno in Focusrite Control 2 e impostare i due Scarlett 18i20 su clock ADAT.
Per ulteriori informazioni, vedi Sorgente di clock.
ISA C8X ha 12 uscite e tre gruppi di monitor personalizzabili dall'utente. Questa flessibilità ti consente di monitorare in una gamma di formati da stereo a 7.1.4 immersivo.
In queste sezioni, abbiamo trattato l'utilizzo delle uscite in tre formati di monitoraggio comuni. In tutti i formati puoi utilizzare la pagina Routing di Focusrite Control 2 per configurare nuovi gruppi di monitor e passare da uno all'altro premendo un pulsante.
-
Stereo, con monitor alt
-
Surround 7.1
-
Immersivo 7.1.4.
-

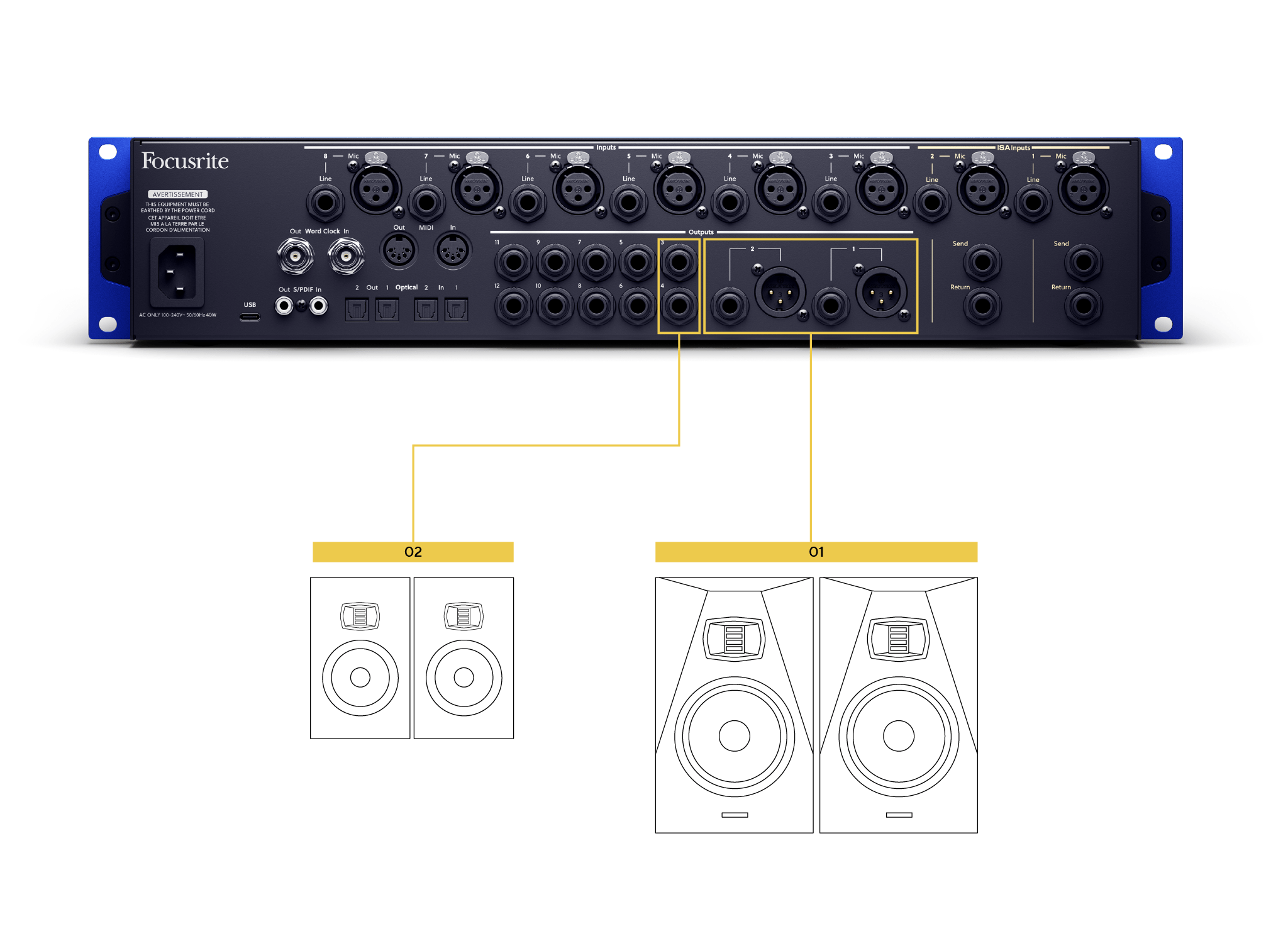

Uscite 1 e 2 - la tua coppia di monitor principale, assegnata al gruppo di monitor Main.
-
Uscite 3 e 4 - una coppia di monitor alternativi per testare i tuoi mix. Assegnata al gruppo di monitor Alt 1.
Suggerimento
Se stai utilizzando solo due coppie di monitor, C8X ha altre otto uscite che potresti utilizzare per altri scopi. Ad esempio potresti utilizzare le uscite extra per mandate effetti e apparecchiature esterne, o collegare le uscite a un amplificatore per cuffie.
Utilizzando Focusrite Control 2 puoi assegnare vari mix o canali di riproduzione a queste uscite per aggiungere mix cuffie indipendenti extra.

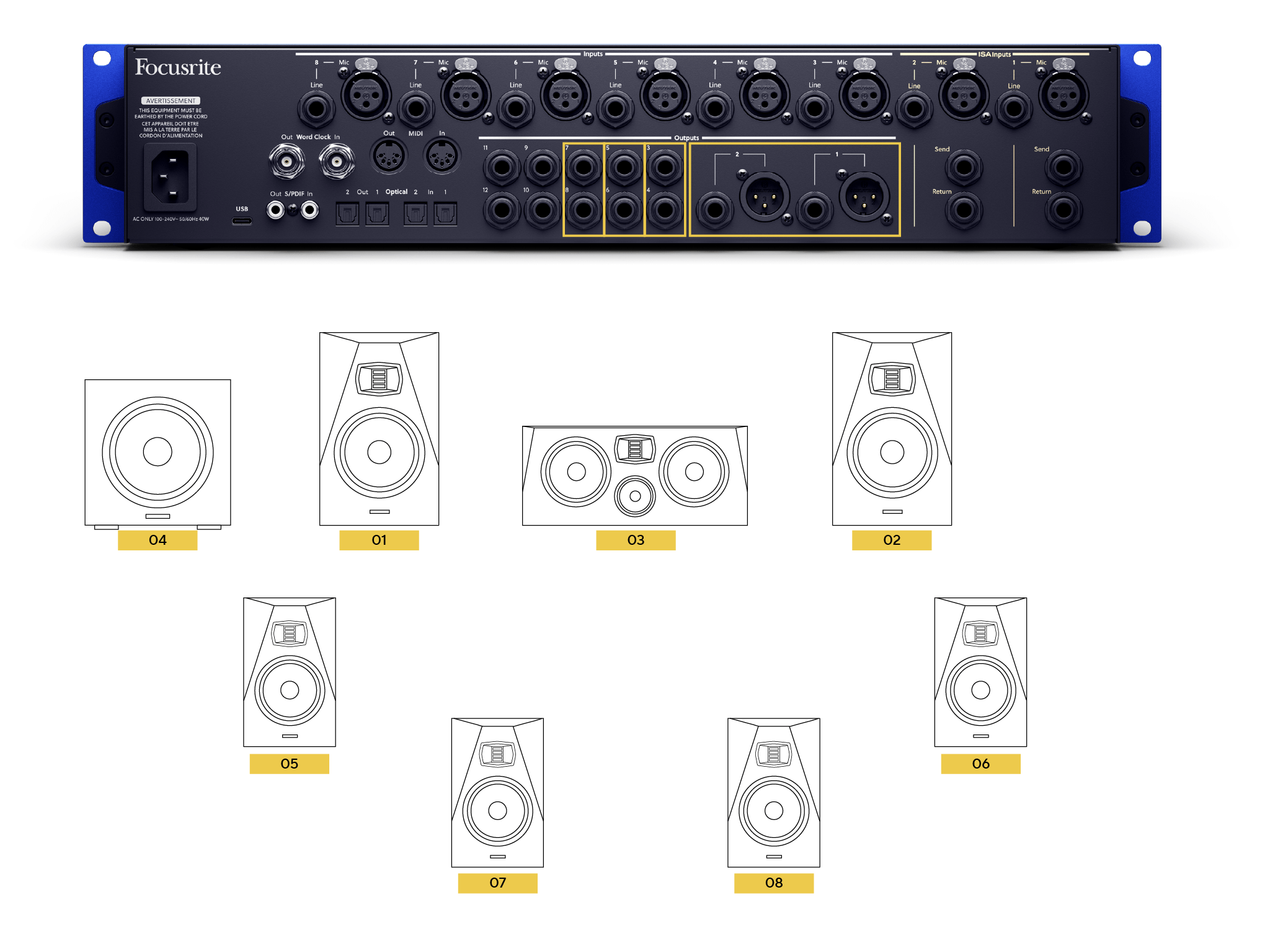

Questo esempio mostra un sistema audio surround 7.1 e la relativa pagina Routing di Focusrite Control 2.
Connessioni degli altoparlanti.
Pagina Routing di Focusrite Control 2.
Ordine dei canali per audio surround 7.1:
-
Sinistro (frontale)
-
Destro (frontale)
-
Altoparlante centrale (Mono)
-
LFE (Low Frequency Effects) (Mono)
-
Surround sinistro
-
Surround destro
-
Surround posteriore sinistro
-
Surround posteriore destro
Nello screenshot di Focusrite Control 2, le uscite 3 e 4 sono mono poiché inviano ad altoparlanti che non fanno parte di una coppia stereo: l'altoparlante centrale e l'altoparlante LFE.
Importante
Configurare un formato altoparlanti surround non è semplice come configurare semplicemente gli altoparlanti e il routing in Focusrite Control 2. Devi assicurarti che il software che stai utilizzando sia in grado di supportare il monitoraggio in audio surround e sia configurato per farlo. La maggior parte delle DAW ha una pagina di impostazioni dedicata alla configurazione del formato di monitoraggio.

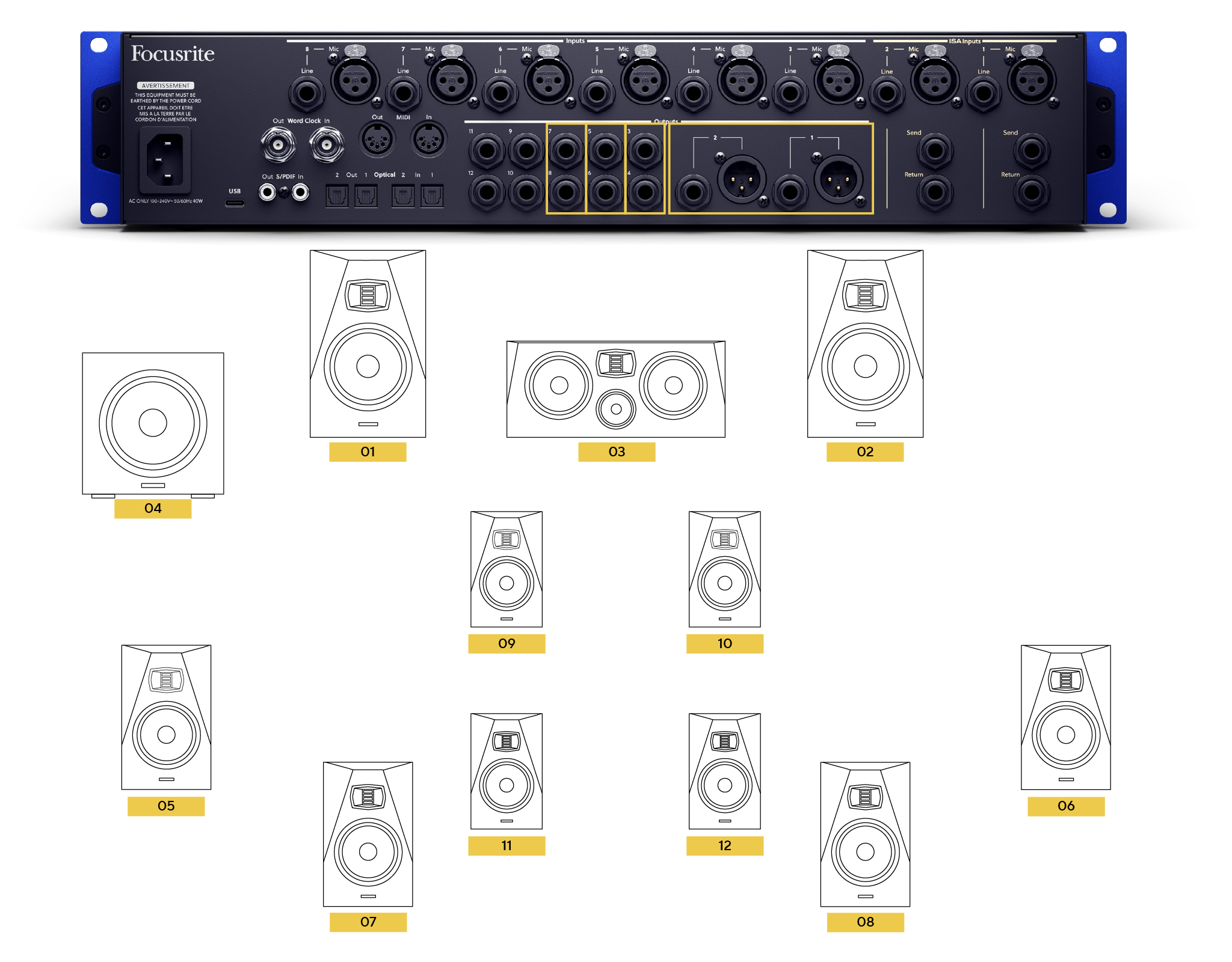

Le tipiche applicazioni di mixaggio immersivo utilizzano configurazioni di altoparlanti 5.1.2, 5.1.4, 7.1.2 o 7.1.4. Questo esempio mostra un sistema immersivo 7.1.4 e la relativa pagina Routing di Focusrite Control 2. Puoi adattarlo al tuo sistema riducendo i canali che stai utilizzando.
Connessioni degli altoparlanti.
Pagina Routing di Focusrite Control 2.
Ordine dei canali per audio surround 7.1:
-
Sinistro (frontale)
-
Destro (frontale)
-
Altoparlante centrale
-
LFE (Low Frequency Effects)
-
Surround sinistro
-
Surround destro
-
Surround posteriore sinistro
-
Surround posteriore destro
-
Frontale superiore sinistro
-
Frontale superiore destro
-
Posteriore superiore sinistro
-
Posteriore superiore destro

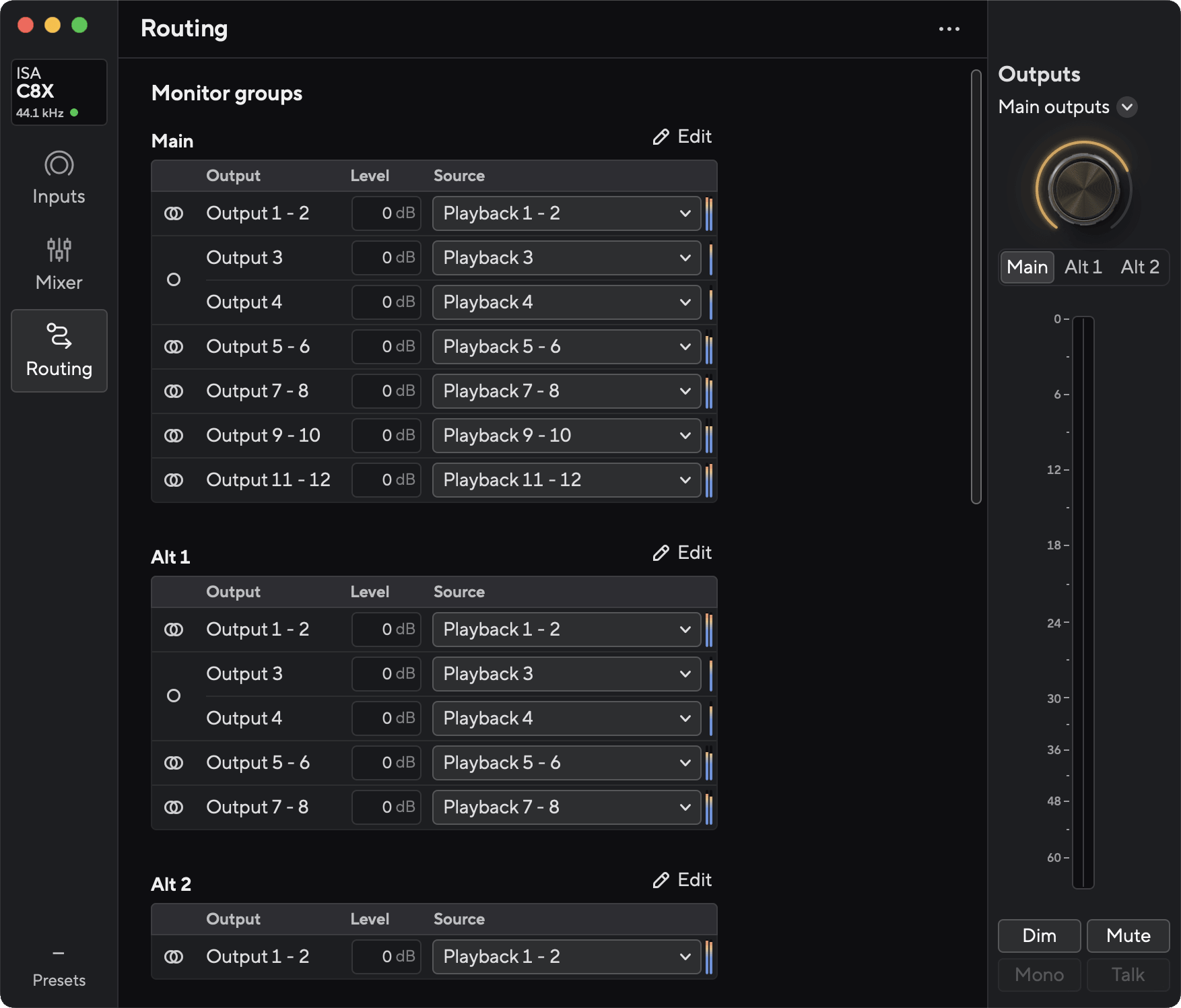

Nello screenshot di Focusrite Control 2 abbiamo anche configurato i gruppi di monitor Alt 1 e Alt 2. Alt 1 ha tutti i canali di un sistema audio surround 7.1 e Alt 2 ha una coppia di monitor stereo.
Questi gruppi di monitor ti consentono di:
-
Utilizzare Main per monitorare in 7.1.4 per il tuo mixaggio immersivo.
-
Premere Alt 1 per controllare il tuo mix in audio surround 7.1.
-
Premere Alt 2 per controllare il tuo mix in stereo. Mentre stai utilizzando il gruppo di monitor Alt 2, puoi premere il pulsante Mono per controllare il tuo mix in Mono.
