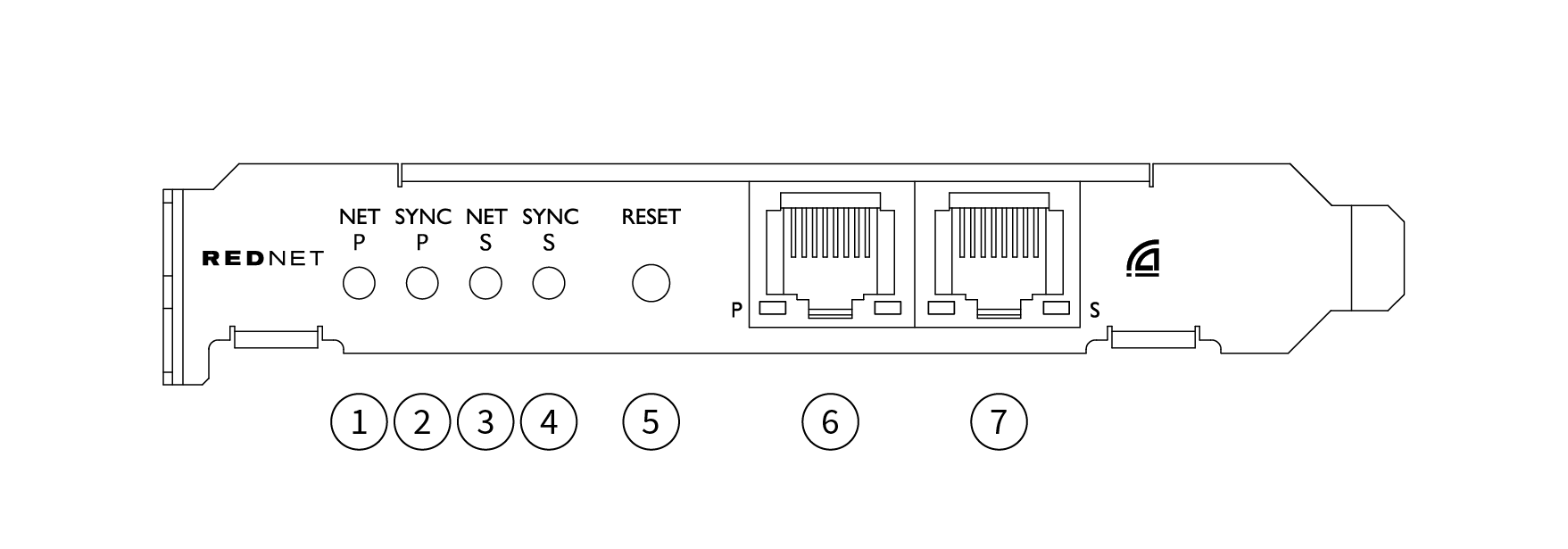

NET PステータスLED
マルチカラーLED。スイッチモードまたは冗長モード時に点灯：
-
緑 （点灯）– プライマリ・リンク有効（DHCP）
-
青 （点灯）– プライマリ・リンク有効（静的IP）
-
オフ – ネットワーク接続なし
-
-
SYNC PステータスLED
マルチカラーLED。スイッチモードまたは冗長モード時に点灯：
-
青 （点灯）– 機器がDante PTPリーダー であることを示します。他の機器が使用するDanteクロックを生成するようにDante Controllerで設定されます。
-
緑 （点灯）– 機器がDante PTPフォロアー であることを示します。入力Danteビットストリームに含まれるクロックに同期します。
-
赤 （点灯）– PTP同期なし。
-
-
NET SステータスLED
マルチカラーLED：
-
緑 （点灯）– セカンダリ・リンク有効（DHCP）
-
青 （点灯）– セカンダリ・リンク有効（静的IP）
-
オフ – ネットワーク接続なし
-
紫 （点灯）– がスイッチモードであることを示します。
-
-
SYNC SステータスLED
マルチカラーLED。冗長モード時のみ点灯します：
-
青 （点灯）– 機器がDante PTPリーダー であることを示します。他の機器が使用するDanteクロックを生成するようにDante Controllerで設定されます。
-
緑 （点灯）– 機器がDante PTPフォロアー であることを示します。入力Danteビットストリームに含まれるクロックに同期します。
-
オフ – ネットワーク接続なし
-
紫 （点灯）– がスイッチモードであることを示します。
-
-
RESETスイッチ
現在の設定（デバイス名、IP設定など）を消去します。スイッチを7秒間押し続けると、が初期設定（DHCP）のステータスに復元します。
スイッチを押すと、フロントパネルの各LEDが1秒間隔で順番に点灯した後、すべてのLEDが3秒間点滅し、本体が リセットされます。
-
プライマリ・ネットワークポート
Danteネットワーク用RJ45コネクタ。Cat 5e以上のネットワークシールドケーブルを使用して、とイーサネット・ネットワークスイッチを接続します。
各ネットワークソケットは、ネットワークへの接続および動作を確認するためのLEDを備えます。
-
セカンダリ・ネットワークポート
2つの独立したイーサネットリンクが使用されている場合はセカンダリDanteネットワーク接続（冗長モード）として、またはプライマリネットワークに統合してネットワーク切り替えを行うための追加ポート（スイッチモード）として使用されます。動作モードの切り替えは、Dante Controllerで行います。
Danteネットワークは、イーサネットポートを介してモニターまたはコントロールが可能です。
