の Clarett⁺ 8Pre 多くの録音および監視アプリケーションに最適です。以下にいくつかの一般的な構成を示します。

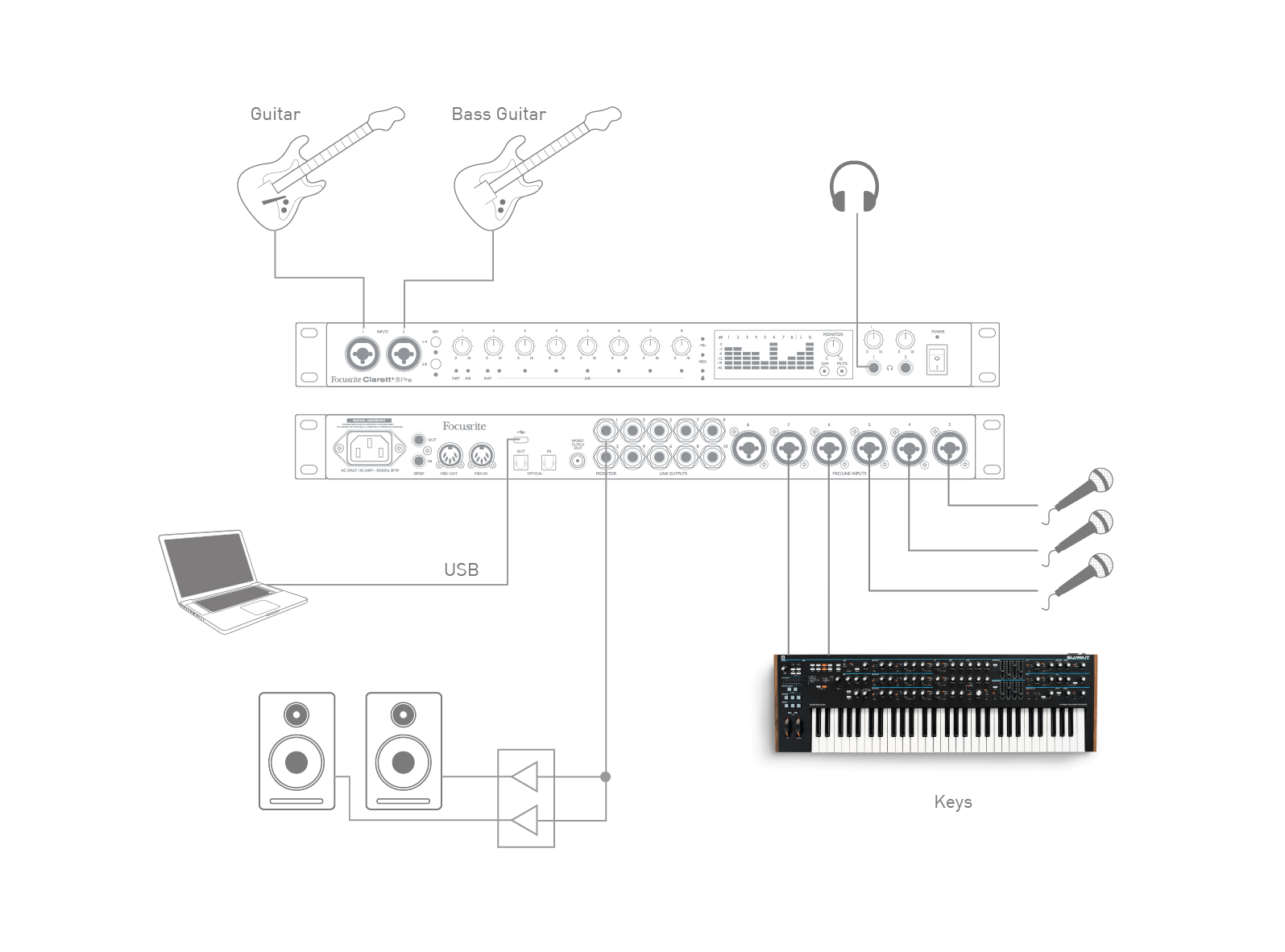

このセットアップは、コンピューター上の DAW ソフトウェアを使用してマルチトラック録音を行うための一般的な構成を示しています。
マイク、ギター、キーボードなどの音源が接続されています。 Clarett⁺ 8Preの入力です。楽器を直接入力できるように設定できるのは入力1と2のみなので、ギターをこれらに接続します。入力1と2で楽器モードが選択されていることを確認してください。 Focusrite Control 2、INST LED が点灯します。
DAW ソフトウェアを実行しているコンピューターへの接続は、USB ケーブルを介して行われます。これにより、DAW と Clarett+ 8Pre 間のすべての入出力信号が伝送されます。DAW でオーディオ設定が正しく構成されると、各入力ソースは録音用に独自の DAW トラックに自動的にルーティングされます。
に加えて 8 マイクプリアンプ、 Clarett⁺ 8Pre ADAT入力ポート（OPTICAL IN）があり、44.1/48 kHzのサンプルレートで8つの追加オーディオ入力、または88.2/96 kHzで4つの追加オーディオ入力を提供できます。Clarett+ OctoPreなどのADAT出力を備えた別の8チャンネルマイクプリアンプを使用すると、簡単に拡張できます。 Clarett⁺ 8Preの入力機能。

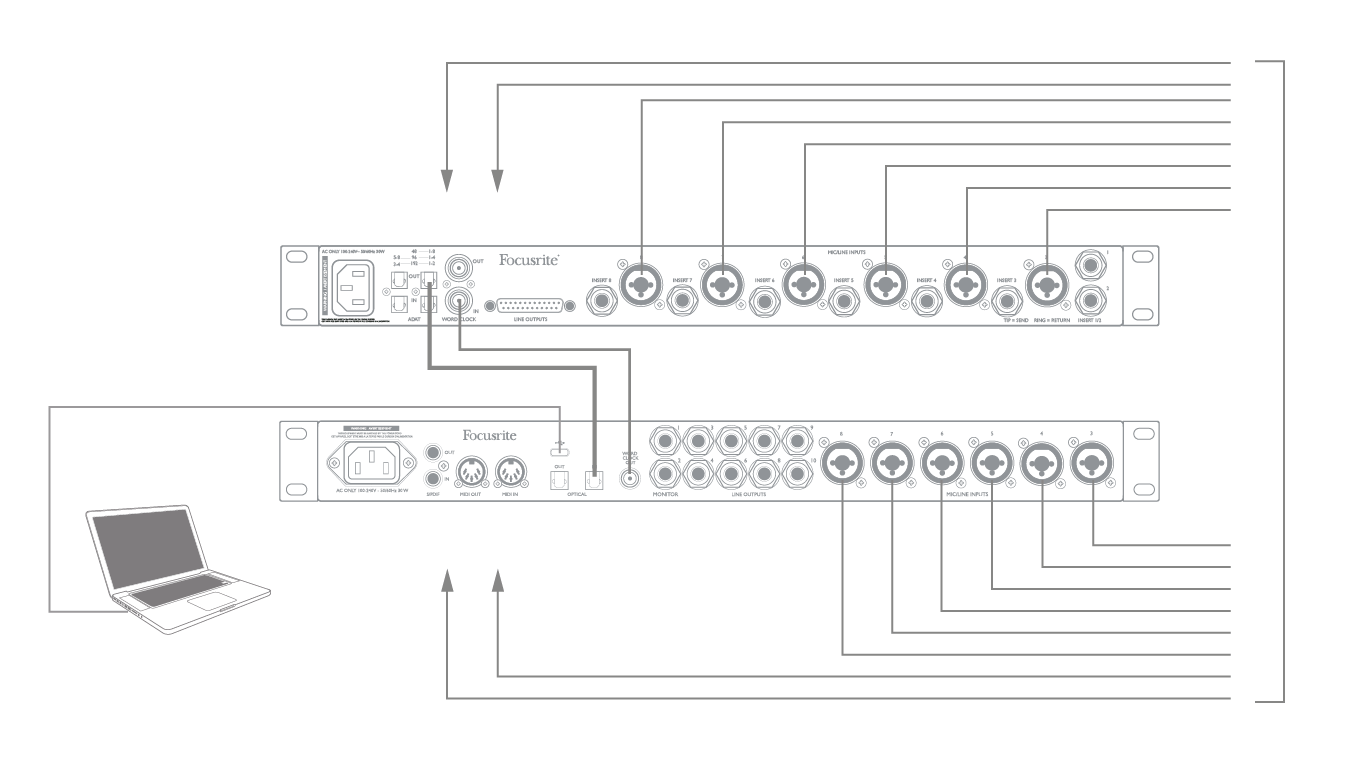

Clarett+ OctoPreのOPTICAL OUTポートは、 Clarett⁺ 8PreのOPTICAL INポートにTOSLINK™️光ケーブル1本で接続します。2つのデバイスを同期させ、クリックやポップノイズのないきれいな音声伝送を実現する必要があります。 Focusrite Control 2 デバイス設定に移動し、クロック ソースを ADAT に設定します。
また、 Clarett⁺ 8Pre ワードクロック出力を使用して2つのデバイスを同期させます。これを行うには、 Clarett⁺ 8PreのWORD CLOCK出力をClarett+ OctoPreのWORD CLOCK INに75Ω BNCケーブルで接続します。 Clarett⁺ 8Preのクロック ソースを内部に設定し、Clarett+ OctoPre のクロック ソースをワード クロックに設定します。
重要
両方のデバイスを同じサンプル レートに設定する必要があります。
追加のADAT入力は、他の入力と同じようにルーティングできます。 Focusrite Control 2ADAT 入力は、必要に応じてミュージシャンのヘッドフォン ミックスの一部を形成することができます。
の Clarett⁺ 8Pre 定義されたミックス構成を保存できます Focusrite Control 2 ハードウェア内。
この機能により、コンピューターを使用して、例えばステージ上のキーボードミキサーとして設定し、デバイス自体に設定を保存することができます。その後、 Clarett⁺ 8Pre ラックマウントミキサーとしてキーボードリグの一部として使用し、複数のキーボードの全体的なミックスを制御します。

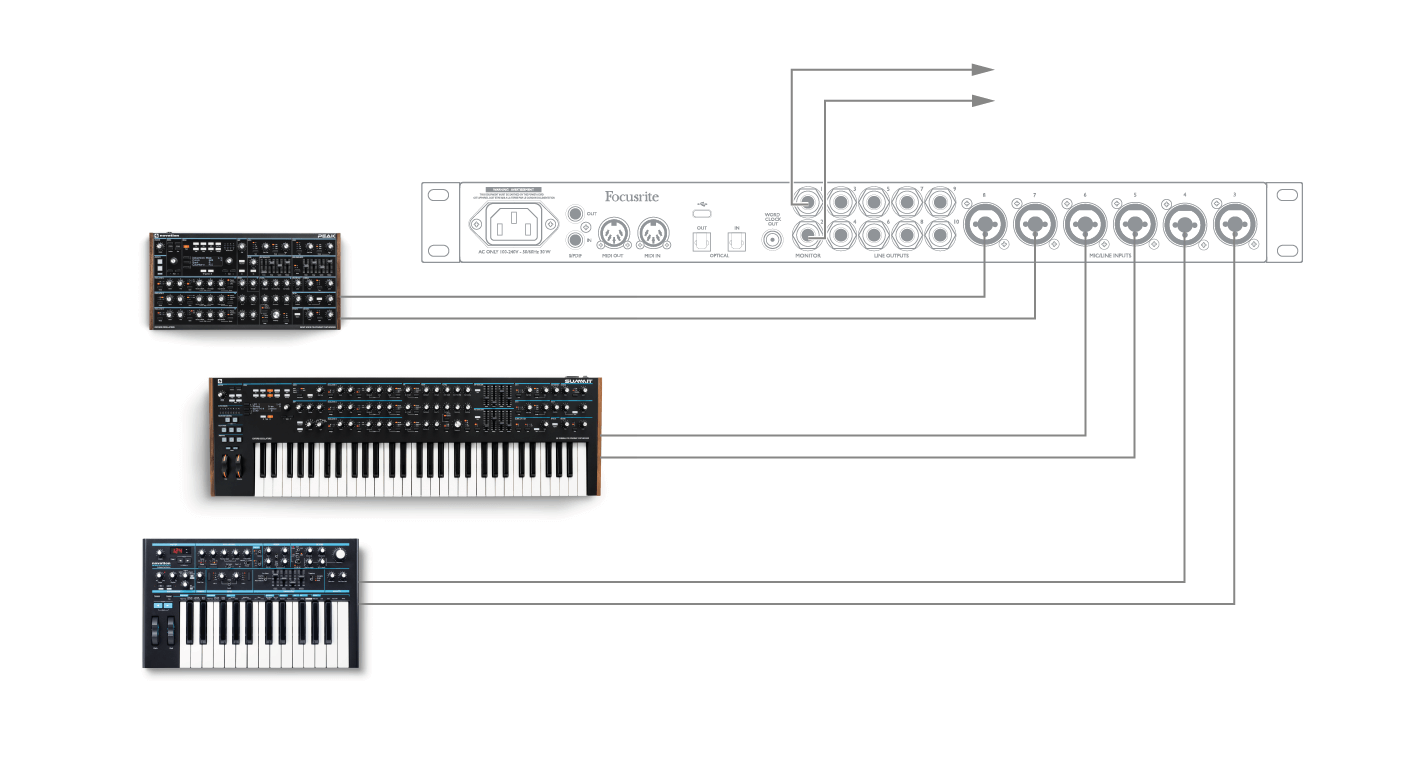

図の例では、3つのステレオキーボードが背面パネルの入力に接続されています。 Clarett⁺ 8Pre; 出力 1 と 2 はメイン PA システムに接続します。フロント パネルから個々のキーボードの音量を調整したり、スピーカーから聞こえるミックス キーボードのレベルを調整したりできます。
レコーディング中、ミュージシャンは自分の演奏と他の演奏者を一緒に聞きたい場合が多く、オーバーダビングの際には、すでに録音されているトラックを聞きたい場合もあります。
Focusrite Control 2 複数のミックスを定義することができ、それぞれがモノラルまたはステレオのいずれかで、 Clarett⁺ 8Preの出力です。つまり、録音される各ミュージシャンは独自のミックスを持つことができます。ミックスには、 Clarett⁺ 8Pre クリックや録音済みのバッキングトラックなどのDAWトラックと組み合わせることができます。 Focusrite Control 2 ユーザーガイド（ダウンロード可能） ダウンロード）で、さまざまなミックスの設定方法と、それらをルーティングする方法の詳細を確認してください。 Clarett⁺ 8Preのさまざまな出力。
フロントパネルの各ヘッドフォン出力は、最初はデフォルトのミックスを提供します。ヘッドフォン1のミックスは常にライン出力7と8にルーティングされた同じステレオミックスであり、ヘッドフォン2のミックスは常にライン出力9と10にルーティングされた同じステレオミックスです。両方のミックスの内容は、 Focusrite Control 2 - 出力 7/8 の場合はヘッドフォン 1 で聞こえる音を定義し、出力 9/10 の場合はヘッドフォン 2 で聞こえる音を定義します。

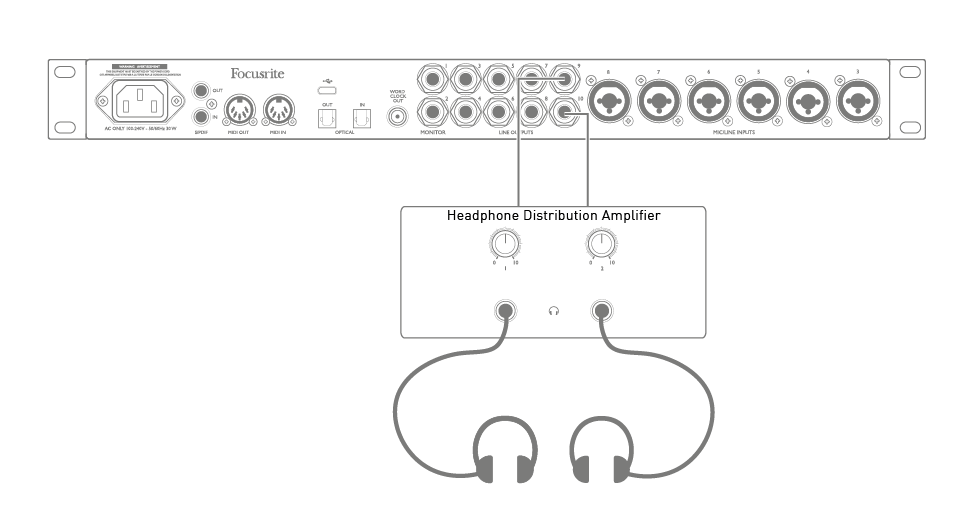

これらのいずれかまたは両方をミュージシャンのミックスに使用できます。各出力はヘッドフォンを直接駆動できます。これは最も簡単な方法で、ミックスがステレオになるという利点があります。追加のヘッドフォンを駆動する必要がある場合は、セットアップの一部として外部ヘッドフォン アンプを含める必要があります。
常に覚えておいてください - 入力信号からモニター ミックスをソースする場合、録音している DAW チャンネルがミュートされていることを確認してください。そうしないと、ミュージシャンは自分の音声を「2 回」聞くことになり、1 つの信号がエコーとして聞こえるほど遅延されます。
