Clarett⁺ 8Pre各部の名称と特徴

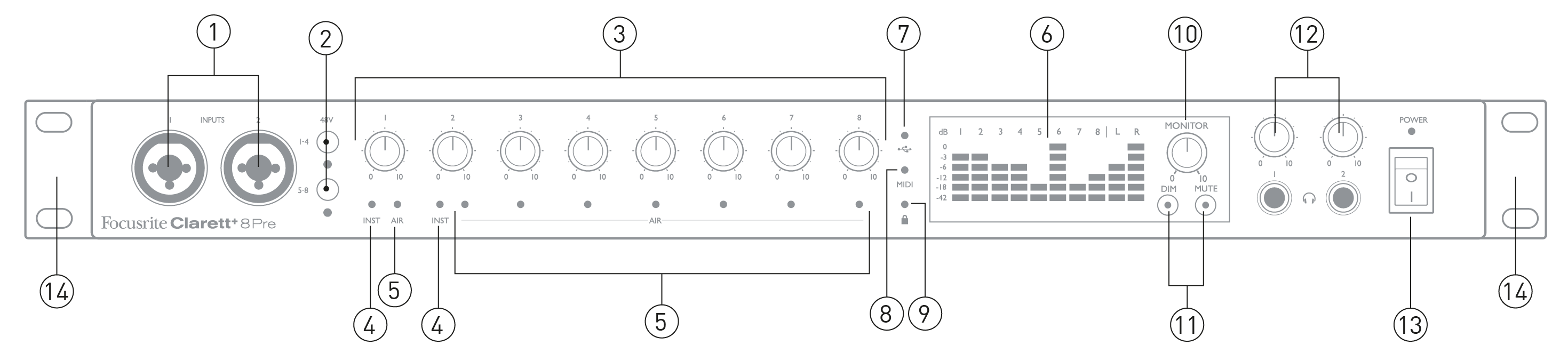

入力1と2

各チャンネルにコンボXLR入力ソケットを装備。XLRコネクタ経由でマイクを接続するか、1/4インチジャック経由で楽器（ギターなど）やラインレベル信号を接続します。楽器またはラインレベル信号には、TRS（バランス）またはTS（アンバランス）ジャックプラグを使用できます。

48V – マイク入力 1 ～ 4 と 5 ～ 8 のコンボ コネクタの XLR 接点でそれぞれ 48V ファンタム電源を有効にする 2 つのスイッチ。(入力 3 ～ 8 は背面パネルにあることに注意してください。) 各スイッチには、ファンタム電源が有効になっていることを示す赤色の LED があります。

すべてのマイクがファンタム電源を必要とするわけではありません。お使いのマイクがファンタム電源を必要とするかどうか不明な場合は、マイクのマニュアルをご覧ください。

ゲイン 1 ～ 8 – 8 つのロータリー コントロール: 入力 1 ～ 8 の信号の入力ゲインをそれぞれ調整します。

INST – ジャック入力1または2で楽器モードが選択されているときに点灯する2つの赤いLED Focusrite Control 2 ソフトウェア。楽器モードを選択すると、ライン入力は高インピーダンスのアンバランス入力に変換されます。ここに 2 極 (TS) ジャック プラグを介して楽器を接続できます。

空気 – 8 各入力でAIR機能が選択されると黄色のLEDが点灯します。 Focusrite Control 2AIR は入力ステージの周波数応答を変更し、従来のトランスベースの Focusrite ISA マイクプリアンプをモデル化します。

メーター – 10 個の 6 セグメント LED バーグラフ メーターで次の情報を表示します。

入力メーターは入力ゲインステージ後の信号レベルを表示します。出力メーターはモニターレベルコントロール[10]の前の信号レベルを表示します。LEDは-42（緑、「信号あり」）、-18および-12dBFS（緑）、-6および-3dBFS（黄）、0dBFS（赤）で点灯します。0dBFSはデジタルクリッピングを示しており、これは常に回避する必要があります。

(USB アクティブ) - ユニットが接続されているコンピューターとの接続を確立すると緑色の LED が点灯します。

ミディ – 背面パネルの MIDI IN ポートで MIDI データを受信しているときに点灯する緑色の LED。

（ロック） – 緑色のLEDが点灯し、クロック同期を確認します。 Clarett⁺ 8Preの内部クロックまたは外部デジタル入力に接続します。

モニター – メインモニター出力レベルコントロール – これは通常、背面パネルのメインモニター出力のレベルを制御しますが、 Focusrite Control 2 複数の出力ペアのレベルを調整します。

暗い そして ミュート – Clarett+ 8Pre のモニター出力を制御する 2 つのスイッチ。 暗い 出力レベルを18dB下げます。 ミュート 出力をオフにします。デフォルトでは、これらのスイッチはメインモニター出力1と2に影響しますが、 Focusrite Control 2 他のアナログ出力を制御します。スイッチが点灯して、選択した機能を示します（暗い： 黄色、 ミュート： 赤）。

(ヘッドフォン) 1 および 2 – コントロールの下にある 2 つの 1/4 インチ TRS ジャック ソケットに 1 組または 2 組のステレオ ヘッドフォンを接続します。

ヘッドフォン出力は常にアナログ出力7/8と9/10（ステレオペア）に現在ルーティングされている信号を伝送します。 Focusrite Control 2。

力 – AC 電源スイッチと緑色の LED。

Clarett+ 8Preを標準の19インチ機器ラックに取り付けるためのラックイヤー

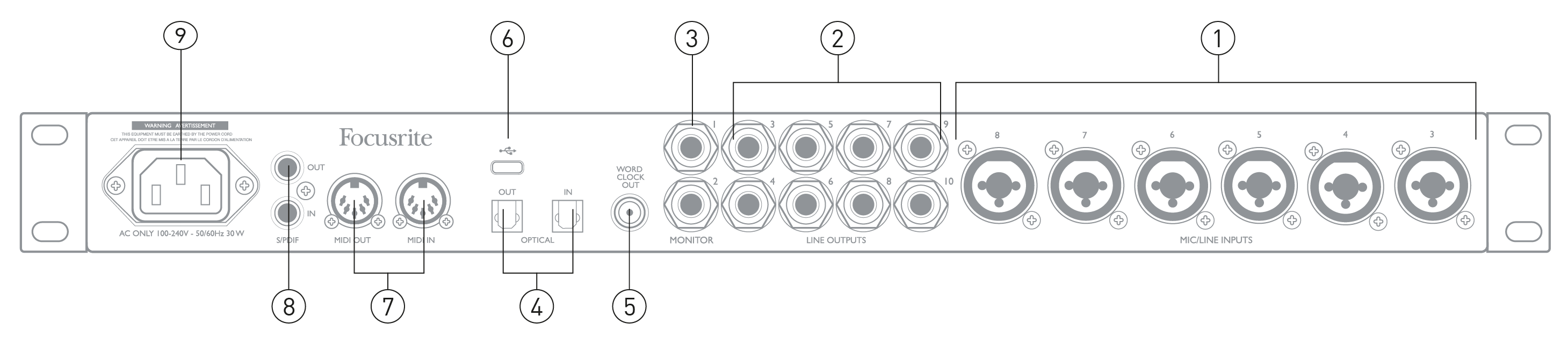

MIC/ライン 入力 3 に 8 – コンボ XLR 入力ソケット - 必要に応じて、XLR または 1/4 インチ ジャックを介して追加のマイクまたはライン レベル信号を接続します。ライン レベル信号には、1/4 インチ TRS (バランス) または TS (アンバランス) ジャック プラグを使用できます。

ライン出力 3 に 10 – ¼インチジャックソケットに8つのバランスアナログライン出力。バランス接続にはTRSジャック、アンバランス接続にはTSジャックを使用します。これらの出力にルーティングされる信号は、 Focusrite Control 2代替スピーカー（ミッドフィールド、ニアフィールドなど）やマルチチャンネルモニタリングシステムの追加スピーカーを駆動したり、オーディオをアウトボードFXプロセッサに送信したりするために使用できます。

モニター 1 そして 2 – 1/4インチジャックソケット（「アンチサンプ」付き）のバランスアナログライン出力2つ。バランス接続にはTRSジャック、アンバランス接続にはTSジャックを使用します。これらはライン出力1と2でもあり、通常はモニタリングシステムのメインLとRスピーカーを駆動するために使用されます。ただし、出力ルーティングはカスタマイズできます。 Focusrite Control 2。

光学入力 そして 外 – 2つのTOSLINK™️コネクタ。それぞれ44.1/48kHzのサンプルレートでADATフォーマットの8チャンネルのデジタルオーディオ、または88.2/96kHzで4チャンネルのデジタルオーディオを伝送します。この入力はステレオ光S/PDIFソースも受け入れることができます。このオプションは以下から選択します。 Focusrite Control 2この入力は、サンプル レートが 176.4/192 kHz の場合は無効になることに注意してください。

ワードクロック出力 – BNCコネクタは Clarett⁺ 8Preのワードクロック。これを使用して他のデジタルオーディオ機器を同期します。

USB-Cコネクタ;接続 Clarett⁺ 8Pre 付属の USB-C から USB-C または USB-C から USB-A ケーブルを使用してコンピューターに接続します。

MIDI入力 そして MIDI出力 – 外部MIDI機器を接続するための標準5ピンDINソケット。コンピューターと外部MIDI機器間でMIDIデータを送受信できます。

S/PDIF入力 そして 外 – 2チャンネルのデジタルオーディオ信号を入出力する2つのフォノ（RCA）ソケット Clarett⁺ 8Pre S/PDIFフォーマットで出力します。他のすべての入力と出力と同様に、S/PDIFルーティングをカスタマイズできます。 Focusrite Control 2。

AC電源 - 標準IEC（AC）コネクタ。 Clarett⁺ 8Pre 「ユニバーサル」電源が装備されており、100～240 V、50 Hz または 60 Hz のあらゆる AC 主電圧で動作します。
