あなたの Scarlett 18i20 3rd Gen と Focusrite Control – Focusriteユーザーガイド

Focusrite Control ソフトウェアは、すべてのオーディオ信号を物理的なオーディオ出力に柔軟にミキシングおよびルーティングし、出力モニターレベルを制御することができます。サンプルレートの選択とデジタル同期オプションも利用できます。 Focusrite Control。

注記

Focusrite Control 多くのFocusriteインターフェース用のアプリケーションです。インターフェースをコンピュータに接続して開くと、 Focusrite Controlインターフェースのモデルが自動的に検出され、ハードウェアで利用可能な入力、出力、その他の機能に合わせてソフトウェアが構成されます。

開くには Focusrite Control:

インストール Focusrite Control あなたのコンピュータ上の Focusrite Control ドックまたはデスクトップ上のアイコンをクリックします。アイコンをクリックすると起動します Focusrite Control。

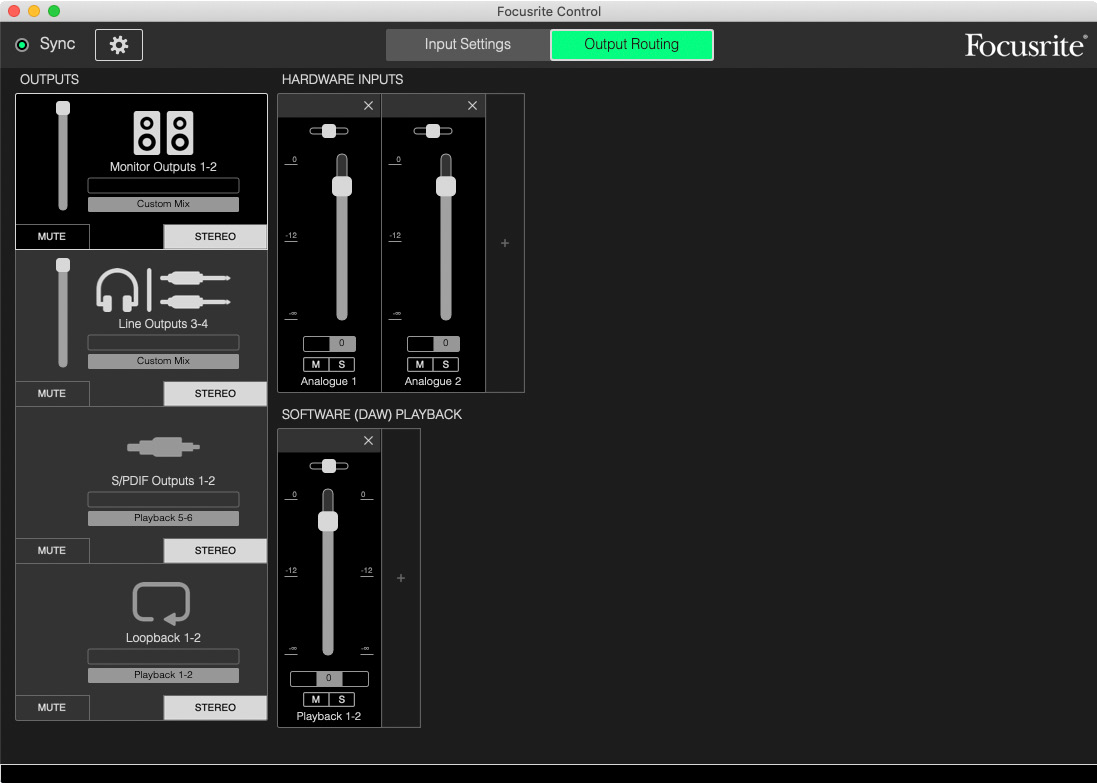

ScarlettインターフェースがUSBケーブルでコンピュータに接続されていると仮定すると、 Focusrite Control 以下のように表示されます（Mac バージョンを表示）。

詳細は Focusrite Control 詳細については、ユーザーガイドを参照してください。次の場所から入手できます。

focusrite.com/downloads

チャンネル一覧表

18i20 の入力と出力は、使用されているサンプルレートに応じて、Focusrite Control に異なるチャンネル番号で表示されます。光 ADAT ポートが使用されている場合、選択されているデジタル I/O モードに応じてチャンネル番号も異なります (以下のデジタル I/O モードを参照)。

デジタルI/Oモード

の Scarlett 18i20 3rd Gen 3 つのデジタル I/O モードをサポートします。これらは Focusrite Control のデバイス設定パネルから選択されます。モードによって、オーディオ入力と出力が光 (ADAT) ポートと S/PDIF 入力および出力同軸 (RCA) ソケットにどのようにマッピングされるかが決まります。

モード 1: 同軸 (RCA) S/PDIF

これは工場出荷時のデフォルトモードであり、 Scarlett 18i20 3rd Gen これらの割り当ては「すぐに使える」状態で採用されます。同軸 S/PDIF オーディオ入力が必要な場合、または同軸 S/PDIF 信号をクロックソースとして使用する場合は、このモードを使用します。

デジタルポート		サンプルレート (kHz)
		44.1/48	88.2/96	176.4/192
入力	S/PDIF入力	シリアル	シリアル	シリアル
	光学式1	アダット1-8	アダット1-4	x
	光学式IN2	x	x	x
出力	S/PDIF出力	シリアル	シリアル	シリアル
	光出力1	アダット1-8	アダット1-4	x
	光出力2	アダット1-8	アダット1-4	x

モード 2: 光 S/PDIF

44.1/48 または 88.2/96 kHz のサンプルレートで作業していて、光ポート経由で S/PDIF 信号を送受信する必要がある場合は、このモードを選択します。また、光 S/PDIF 信号として送信されるクロックソースを使用する場合も、このモードを使用します。

デジタルポート		サンプルレート (kHz)
		44.1/48	88.2/96	176.4/192
入力	S/PDIF入力	x	x	x
	光学式1	アダット1-8	アダット1-4	x
	光学式IN2	シリアル	シリアル	x
出力	S/PDIF出力	シリアル	シリアル	シリアル
	光出力1	アダット1-8	アダット1-4	x
	光出力2	シリアル	シリアル	x

モード3: デュアルADAT

4つ以上のADAT入力および/または出力チャンネルが必要な場合、このモードを選択します。

88.2/96 kHz のサンプルレート。

デジタルポート		サンプルレート (kHz)
		44.1/48	88.2/96	176.4/192
入力	S/PDIF入力	x	x	x
	光学式1	アダット1-8	アダット1-4	x
	光学式IN2	x	アダット5-8	x
出力	S/PDIF出力	シリアル	シリアル	シリアル
	光出力1	アダット1-8	アダット1-4	x
	光出力2	アダット1-8	アダット5-8	x

以下の表は、3 つのサンプルレートペアのそれぞれで、3 つのオプティカル I/O モードごとに、18i20 の入力と出力が Focusrite Control にどのように表示されるかを示しています。ADAT チャンネルに関連するエントリの最初の数字は、使用中のポートを参照することに注意してください。つまり、「ADAT 1.1」から「ADAT 1.4」は、各ペアの右側のポートの ADAT チャンネル 1 から 4 であり、「ADAT 2.1」から「ADAT 2.4」は、各ペアの左側のポートの ADAT チャンネル 5 から 8 です。

44.1 kHz および 48 kHz のサンプルレートの場合:

88.2 kHz および 96 kHz のサンプルレートの場合:

入力	デジタルI/Oモード
	同軸S/PDIF	光S/PDIF	デュアルADAT
入力1	入力1	入力1	入力1
入力2	入力2	入力2	入力2
入力3	入力3	入力3	入力3
入力4	入力4	入力4	入力4
入力5	入力5	入力5	入力5
入力6	入力6	入力6	入力6
入力7	入力7	入力7	入力7
入力8	入力8	入力8	入力8
ループバック1	ループバック1	ループバック1	ループバック1
ループバック2	ループバック2	ループバック2	ループバック2
デジタルイン1	1 チャンネル (同軸ソケット経由)	1 チャンネル（光ポート経由）	アドアット1.1
デジタルイン2	2 チャンネル (同軸ソケット経由)	2 チャンネル（光ポート経由）	アドAT1.2
デジタルイン3	アダット1.1	アダット1.1	アドアット1.3
デジタルイン4	アダット1.2	アダット1.2	アドアット1.4
デジタルイン5	アダット1.3	アダット1.3	アドアット2.1
デジタルイン6	アダット1.4	アダット1.4	ADAT2.2 について
デジタルイン7	x	x	アドアット2.3
デジタルイン8	x	x	アドアット2.4

出力	デジタルI/Oモード
	同軸S/PDIF	光S/PDIF	デュアルADAT	デュアル ADAT 出力プリセット*
出力1	出力1	出力1	出力1	出力1
出力2	出力2	出力2	出力2	出力2
出力3	出力3	出力3	出力3	出力3
出力4	出力4	出力4	出力4	出力4
出力5	出力5	出力5	出力5	出力5
出力6	出力6	出力6	出力6	出力6
出力7	出力7	出力7	出力7	出力7
出力8	出力8	出力8	出力8	出力8
出力9	出力9	出力9	出力9	出力9
出力10	出力10	出力10	出力10	出力10
出力11	1 チャンネル (同軸ソケット経由)	1 チャンネル (同軸ソケットと光ポート経由)	1 チャンネル (同軸ソケット経由)	アダット1.1
出力12	2 チャンネル (同軸ソケット経由)	シリアル 2（同軸ソケットと光ポート経由）	2 チャンネル (同軸ソケット経由)	アダット1.2
出力13	アダット1.1	アダット1.1	アダット1.1	アダット1.3
出力14	アダット1.2	アダット1.2	アダット1.2	アダット1.4
出力15	アダット1.3	アダット1.3	アダット1.3	アドアット2.1
出力16	アダット1.4	アダット1.4	アダット1.4	アドアット2.2
出力17	x	x	アドアット2.1	アドアット2.3
出力18	x	x	アドアット2.2	アドアット2.4
出力19	x	x	x	x
出力20	x	x	x	x

*8 つの ADAT 出力チャンネルを取得するには、Focusrite Control の DUAL ADAT OUTPUT プリセットを選択してください。

176.4 kHz および 192 kHz のサンプルレートの場合:
