フロント パネルには、すべての入力ゲインとモニタリング コントロールのほか、マイク、ライン、楽器信号用の 2 つの入力コネクタが含まれています。
-
入力 1 および 2 - 「コンボ」入力ソケット - ここにマイク、楽器 (ギターなど)、またはライン レベル信号を接続します。コンボ ソケットは、XLR および ¼ インチ (6.35 mm) ジャックの両方を受け入れます。マイクは XLR プラグを使用して接続します。楽器およびライン レベル信号は、TS または TRS タイプの ¼ インチ (6.35 mm) ジャック プラグを介して接続します。プリアンプ ゲインは、XLR プラグが挿入されている場合はマイクに適しており、ジャック プラグが挿入されている場合はより高いレベルの信号に適しています。XLR プラグを介してマイク以外のもの (サウンド モジュールまたは FX ユニットの出力など) を接続しないでください。信号レベルによってプリアンプが過負荷になり、歪みが発生します。ファンタム電源が有効になっていると、機器が損傷する場合があります。
-
48V – 2 つのスイッチ (1-4、5-8) により、マイク入力 1-4 および 5-8 のコンボ コネクタの XLR 接点でそれぞれ 48 V ファンタム電源が有効になります。(入力 3 から 8 は背面パネルにあることに注意してください。) 各スイッチには、ファンタム電源が選択されていることを示す赤色の LED が付いています。
-
ゲイン 1 と 2 – 入力 1 と 2 の信号の入力ゲインをそれぞれ調整します。
-
INST – 入力 1 と 2 のジャック接点の入力構成を変更する 2 つのスイッチ。INST を選択すると、ゲイン範囲と入力インピーダンスが (LINE に対して) 変更され、入力がアンバランスになります。これにより、楽器を直接接続するために最適化されます (2 極 (TS) ジャック プラグ経由)。INST がオフの場合、入力はライン レベル信号の接続に適しています。ライン レベル信号は、3 極 (TRS) ジャック経由のバランス形式、または 2 極 (TS) ジャック経由のアンバランス形式で接続できます。楽器モードを選択すると、「INST」が赤く点灯します。INST は Focusrite Control から選択することもできます。
-
AIR – 各チャンネルの AIR モードの選択を示す 8 つの黄色の LED。Focusrite Control から選択された AIR モードは、入力ステージの周波数応答を変更して、従来のトランスフォーマーベースの Focusrite ISA マイク プリアンプをモデル化します。
-
PAD – 各チャンネルの PAD 機能を選択するための 8 つのスイッチ。PAD は DAW に送られる信号レベルを 10 dB 下げます。入力ソースのレベルが特に高い場合に使用します。アクティブになると、「PAD」が赤く点灯します。PAD は Focusrite Control から選択することもできます。
-
ゲイン 3 ～ 8 – 入力 3 ～ 8 の信号の入力ゲインをそれぞれ調整します。(これらの入力のコネクタは背面パネルにあることに注意してください。)
-
入力メーター – 8つのアナログ入力信号の信号レベルを示す8つの5セグメントLEDバーグラフメーター。メーターは入力ゲインステージ後の信号レベルを表示するため、その表示はゲインコントロールによって影響を受けます。LEDは-42（緑、「信号あり」）で点灯します。
-18 (緑)、-6 (緑)、-3 (黄)、0 dB (赤)。0 dBFS のレベルではデジタル クリッピングが発生するため、常に回避する必要があります。
-
USB アクティブ LED – Scarlett が接続され、コンピューターに認識されると、緑色の LED が点灯します。
-
ロック – 緑色のLEDが点灯し、クロック同期を確認します。 Scarlett 18i20 3rd Genの内部クロックまたは外部デジタル入力に接続します。
-
MIDI LED – 緑色の LED。MIDI IN ポートで MIDI データが受信されると点灯します。
-
MONITOR – メイン モニター出力レベル コントロール: 通常は、背面パネルのメイン モニター出力のレベルを制御しますが、Focusrite Control で設定して、ユニットの 10 個のアナログ出力のいずれかのレベルを調整することもできます。
-
DIM と MUTE – 18i20 のモニター出力を制御する 2 つのスイッチ。DIM は出力レベルを 18 dB 下げ、MUTE は出力をオフにします。デフォルトでは、これらのスイッチは MAIN モニター出力 1 と 2 に影響しますが、Focusrite Control で、任意のアナログ出力を制御するように設定できます。各スイッチには、機能が選択されたことを示す LED (DIM: 黄色、MUTE: 赤) が付いています。DIM と MUTE は、Focusrite Control から選択することもできます。
-
トークバックマイク
-
TALKBACK – このボタンを長押しするとトークバックがオンになります。オンになると、「TALKBACK」が緑色に点灯し、トークバック マイク [14] を 18i20 のさまざまな出力にルーティングできます。デフォルトでは、トークバックは 2 つのヘッドフォン出力 [17] にルーティングされますが、ルーティングは Focusrite Control で任意の出力の組み合わせに送るように構成できます。このボタンは「瞬間的」です。つまり、トークバックは押している間だけアクティブになります。トークバックは、Focusrite Control から瞬間的またはラッチ式にアクティブ化することもできます。
-
ALT – Focusrite Control で ALT 機能が有効になっている場合、このボタンを押すと、メイン モニター ミックスが MAIN LINE OUTPUTS 1 と 2 から ALT LINE OUTPUTS 3 と 4 に転送されます。セカンダリ モニター スピーカーのペアを ALT 出力に接続し、ALT を選択してメイン モニターとセカンダリ ペアを切り替えます。選択すると、「ALT」が緑色に点灯します。この機能は Focusrite Control から選択することもできます。(ALT が有効になっている場合、使用されていないライン出力はミュートされることに注意してください。たとえば、ライン出力 3 と 4 を別の目的で使用するには、まず Focusrite Control でミュートを解除します。)
-
ヘッドフォン ボリューム 1 および 2 – コントロールの下にある 2 つの 1/4 インチ (6.25 mm) TRS ジャック ソケットに 1 組または 2 組のヘッドフォンを接続します。ヘッドフォン出力は、Focusrite Control のアナログ出力 7/8 および 9/10 (ステレオ ペアとして) に現在ルーティングされている信号を常に伝送します。
-
電源 – AC 電源スイッチ。
-

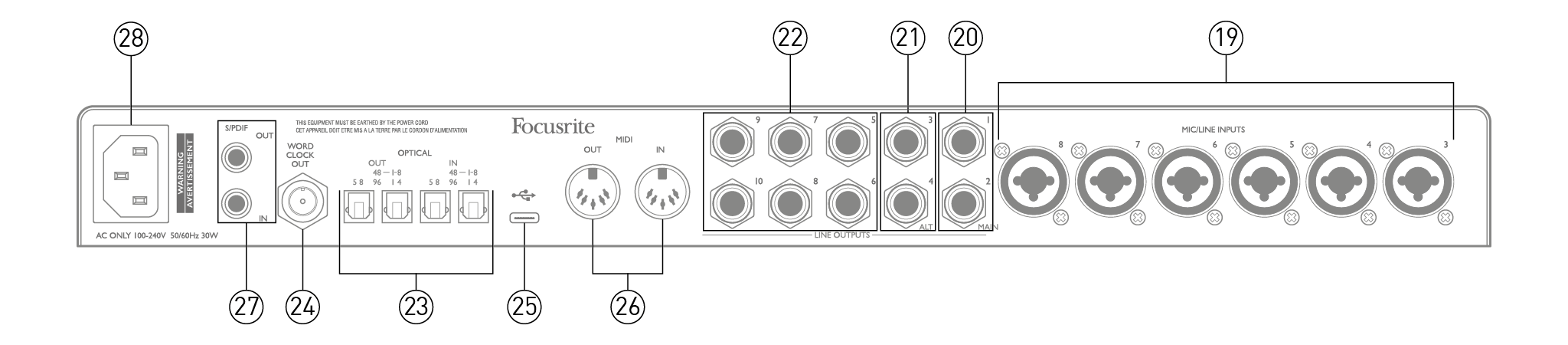

MIC/LINE INPUTS 3 ～ 8 – コンボタイプの入力ソケット - 必要に応じて、XLR または ¼ インチ (6.35 mm) ジャックを介してさらにマイクまたはラインレベル信号を接続します。ラインレベル信号には、¼ インチ TRS (バランス) または TS (アンバランス) ジャックプラグを使用できます。
-
ライン出力 1 および 2 (メイン) – ¼ インチ (6.35 mm) ジャック ソケットのバランス アナログ ライン出力 2 つ。バランス接続の場合は TRS ジャック、アンバランスの場合は TS ジャックを使用します。接地やハムの問題を最小限に抑えるため、可能な限りバランス接続を使用することをお勧めします。これらは通常、モニタリング システムのメイン L および R スピーカーを駆動するために使用されます。ただし、出力の信号は Focusrite Control で定義できます。
-
ライン出力 3 および 4 (ALT) – 18i20 の ALT 機能を使用するには、ここに 2 つ目のモニター スピーカーを接続します。出力はライン出力 1 および 2 と電気的に同一です。出力の信号は Focusrite Control で定義できます。
-
ライン出力 5 ～ 10 – ライン出力 1 ～ 4 と同じ電気特性を持つ 6 つの追加ライン出力。これらの出力で使用可能な信号は Focusrite Control で定義され、マルチチャンネル モニタリング システムの追加スピーカーを駆動したり、外部 FX プロセッサを駆動したりするために使用できます。
-
OPTICAL IN および OUT – 44.1/48 kHz または 88.2/96 kHz のサンプル レートで ADAT 形式の 8 チャンネルのデジタル オーディオを処理するための 4 つの TOSLINK コネクタ。44.1/48 kHz のサンプル レートでは、各ペアの右側のポートのみが使用されます。88.2/96 kHz のサンプル レートでは、両方のポートが使用され、右側のポートは ADAT チャンネル 1 ～ 4 を、左側のポートは ADAT チャンネル 5 ～ 8 を伝送します。(176.4/192 kHz のサンプル レートが使用されている場合、光入力と出力は無効になることに注意してください。) 各ペアの左側のポート (IN と OUT) は、光 S/PDIF I/O を備えた外部ソースとの間で 2 チャンネル S/PDIF 信号を送受信するように構成できます。このオプションは Focusrite Control から選択します。詳細については、付録セクションのチャンネル リスト テーブルを参照してください。
-
WORD CLOCK OUT – BNCコネクタで、 Scarlett 18i20 3rd Genのワードクロック。これは、録音システムの一部を構成する他のデジタルオーディオ機器を同期するために使用できます。 Scarlett 18i20 3rd Gen Focusrite Controlから選択されます。
-
-
MIDI INとMIDI OUT – 外部MIDI機器を接続するための標準5ピンDINソケット。 Scarlett 18i20 3rd Gen MIDI インターフェイスとして機能し、コンピューターとの間の MIDI データを追加の MIDI デバイスに配布できるようにします。
-
S/PDIF INとOUT – 2チャンネルのデジタルオーディオ信号を入出力する2つのフォノ（RCA）ソケット Scarlett 18i20 3rd GenS/PDIF フォーマットで。S/PDIF 入力と出力は 176.4/192 kHz のサンプル レートでは利用できないことに注意してください。詳細については、付録セクションのチャンネル リスト テーブルを参照してください。
-
AC 電源 - 標準 IEC ソケット。
の Scarlett 18i20 3rd Gen 付属のAC電源ケーブルを使用してAC電源に接続してください。IECコネクタを背面パネルのIECソケットに差し込みます。 Scarlett 18i20 3rd Gen コンピューターと接続する場合（つまり、「スタンドアロン」ミキサーとして使用しない場合）、USB 接続が完了するまでユニットの電源をオンにしないことをお勧めします。
接続するには Scarlett 18i20 3rd Gen AC電源に接続する場合は、付属のAC電源ケーブルを使用してください。IECコネクタを背面パネルのIECソケットに挿入します。 Scarlett 18i20 3rd Gen コンピューターと一緒に（「スタンドアロン」ミキサーとしてではなく）使用する場合は、USB ケーブルを接続した後でのみデバイスの電源をオンにしてください。
USBポートの種類: の Scarlett 18i20 3rd Gen 背面パネルにType C USB 2.0ポートが1つあります。ソフトウェアのインストールが完了したら、 Scarlett 18i20 3rd Gen コンピュータに接続します。コンピュータにタイプ A USB ポートがある場合は、ユニットに付属のタイプ A からタイプ C への USB ケーブルを使用します。コンピュータにタイプ C USB ポートがある場合は、コンピュータ サプライヤからタイプ C からタイプ C へのケーブルを入手してください。
USB規格: 注意: Scarlett 18i20 3rd Gen USB 2.0 デバイスであるため、USB 接続にはコンピュータの USB 2.0 準拠ポートが必要です。USB 1.0/1.1 ポートでは動作しませんが、USB 3.0 ポートは USB 2.0 デバイスをサポートします。
USBケーブルを接続したら、 Scarlett 18i20 3rd Gen 背面パネルの電源スイッチでオンにします。
の Scarlett 18i20 3rd Gen ASIOまたはWDMをサポートするWindowsベースのDAW、またはCore Audioを使用するMacベースのDAWと互換性があります。「はじめに」の手順に従うと、 Scarlett 18i20 3rd Gen お好みのDAWで。

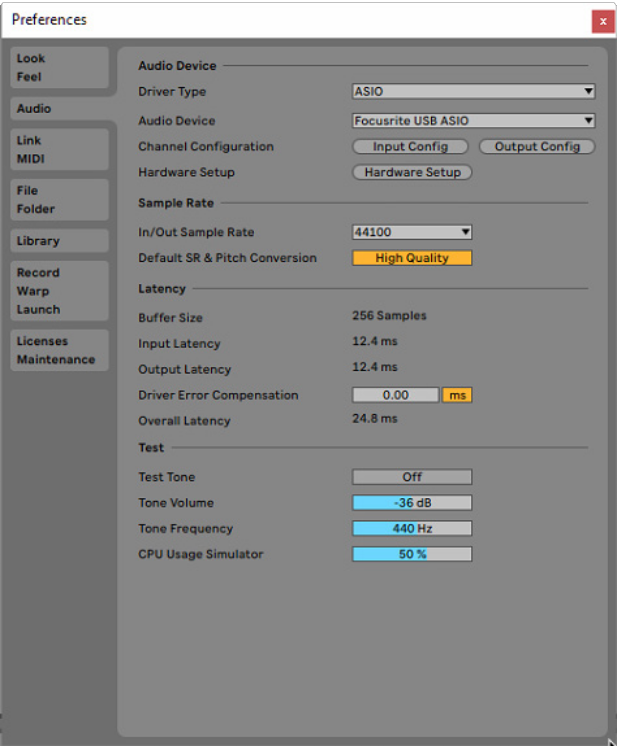

注意：DAWが自動的に選択しない場合があります。 Scarlett 18i20 3rd Gen デフォルトのI/Oデバイスとして選択する必要があります。 フォーカスライトUSBASIO DAWのドライバーとして オーディオ設定* ページを参照してください。ASIO/Core Audioドライバの選択場所が不明な場合は、DAWのドキュメント（またはヘルプファイル）を参照してください。以下の例は、Ableton Live Liteの正しい構成を示しています。 設定 パネル (Windows バージョンを表示)。
*一般的な名称です。用語はDAWによって異なる場合があります。
一度 Scarlett 18i20 3rd Gen DAW で優先オーディオ デバイス* として設定されている場合、すべての入力と出力が DAW のオーディオ I/O 設定に表示されます。DAW によっては、使用前に特定の入力または出力を有効にする必要がある場合があります。

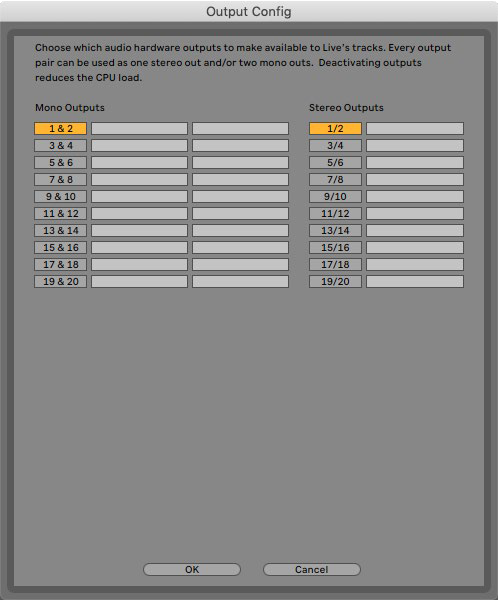

以下の 2 つの例は、Ableton Live の入力および出力設定ページで有効になっている 2 つの入力と 2 つの出力を示しています。
|
|
|
*一般的な名称です。用語はDAWによって異なる場合があります。
の Scarlett 18i20 3rd Gen は、さまざまな録音および監視アプリケーションに最適です。以下に、いくつかの一般的な構成を示します。

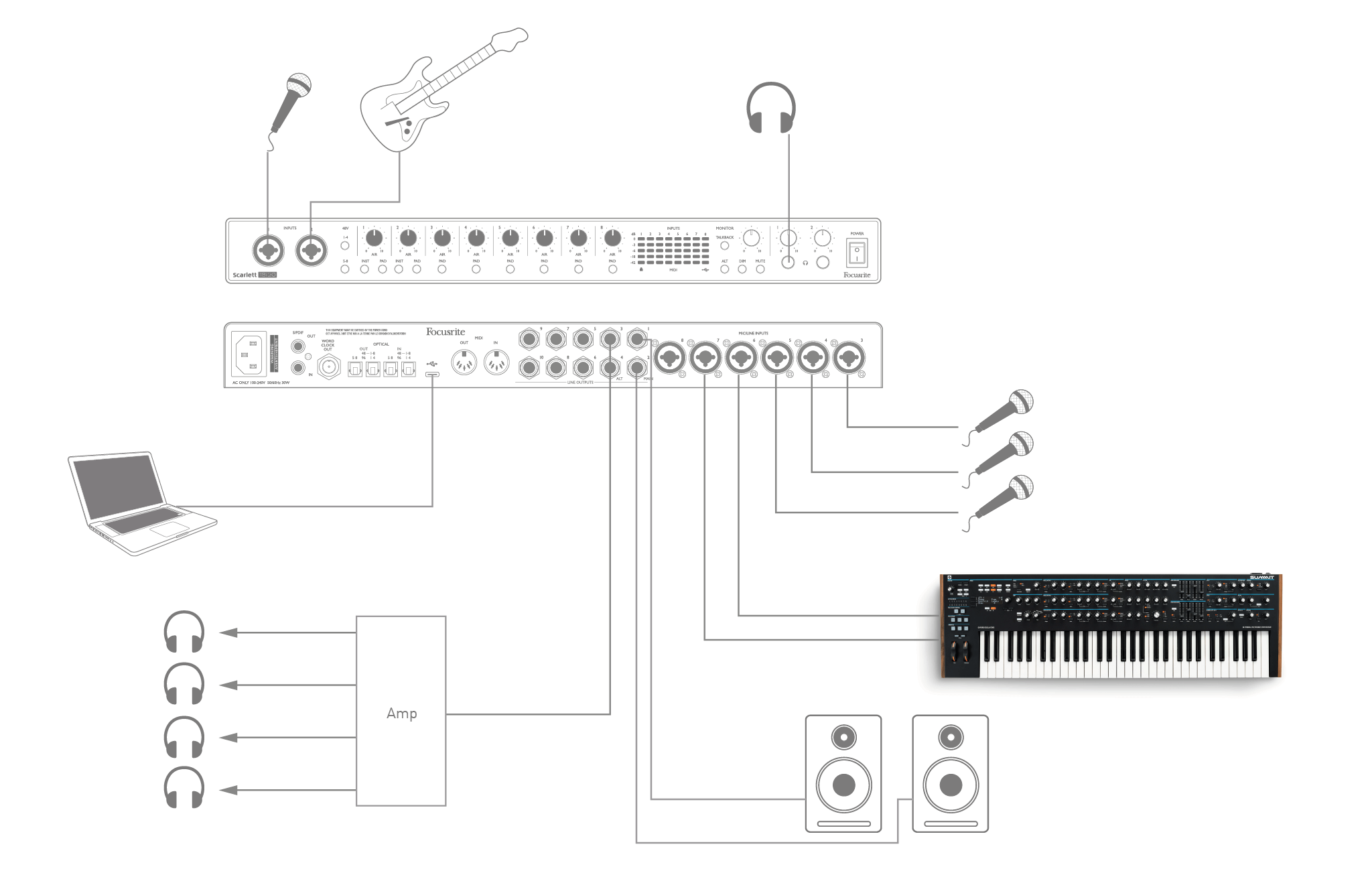

このセットアップは、Mac または PC 上の DAW ソフトウェアを使用してミュージシャンのグループを録音するための一般的な構成を示しています。
マイク、ギター、キーボードなどの音源が接続されています。 Scarlett 18i20 3rd Genの入力。楽器を直接受け入れるように設定できるのは入力 1 と 2 のみなので、ギターを入力 2 に接続することにしました。この入力に INST が選択されていることを確認してください。
DAWソフトウェアを実行しているPCまたはMacへの接続は、付属のUSBケーブルを介して行われます。これにより、DAWと Scarlett 18i20 3rd GenDAW でオーディオ設定を構成すると、各入力ソースは録音のために独自の DAW トラックにルーティングされます。
デジタルオーディオシステムに関連して「レイテンシー」という言葉をよく耳にするでしょう。上で説明したシンプルな DAW レコーディングアプリケーションの場合、レイテンシーとは、入力信号がコンピューターとオーディオソフトウェアを通過し、オーディオインターフェイスを介して戻ってくるまでの時間です。ほとんどのシンプルなレコーディングでは問題になりませんが、状況によっては、入力信号をモニターしながらレコーディングしたい演奏者にとってレイテンシーが問題になることがあります。これは、DAW のレコーディングバッファのサイズを増やす必要がある場合に当てはまります。これは、多くの DAW トラック、ソフトウェアインストゥルメント、FX プラグインを使用して、特に大規模なプロジェクトでオーバーダブをレコーディングする場合に必要になることがあります。バッファ設定が低すぎる場合の一般的な症状は、オーディオのグリッチ (クリックやポップ)、または DAW 内の CPU 負荷が特に高いことです (ほとんどの DAW には CPU モニタリング機能があります)。ほとんどの DAW では、バッファサイズを調節できます。 オーディオ設定* コントロールページ。

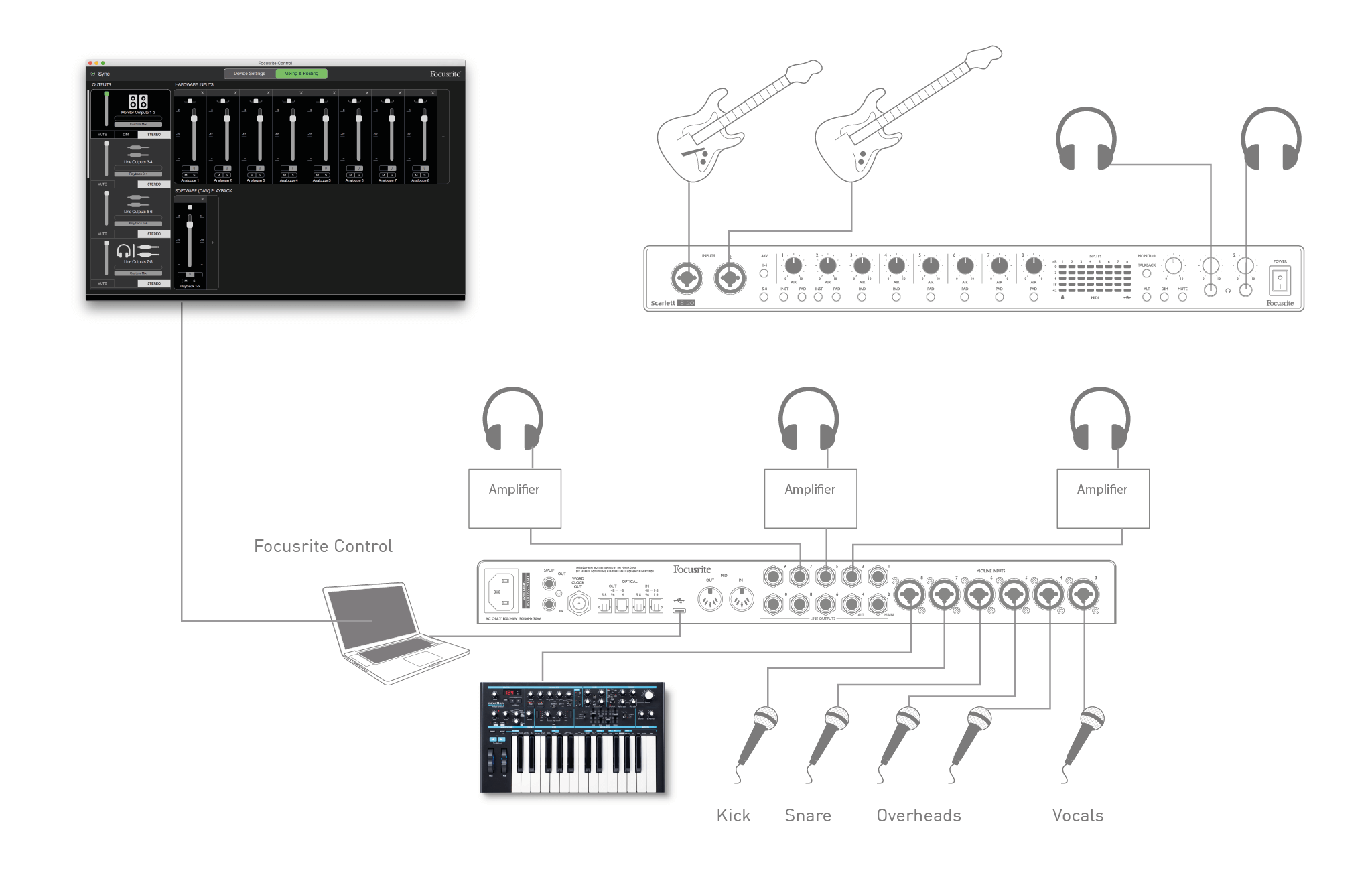

の Scarlett 18i20 3rd GenFocusrite Controlを使用すると、「ゼロレイテンシーモニタリング」が可能になり、この問題を克服できます。入力信号を直接 Scarlett 18i20 3rd Genのヘッドフォン出力。これにより、ミュージシャンはコンピューターの再生に合わせて、超低レイテンシーで、つまり実質的に「リアルタイム」で自分の演奏を聞くことができます。コンピューターへの入力信号は、この設定によってまったく影響を受けません。ただし、ソフトウェア プラグインによってライブ楽器に追加されるエフェクトは、録音にはエフェクトが残っているにもかかわらず、ヘッドフォンでは聞こえないことに注意してください。
この例では、バンドメンバーはそれぞれ独自のモニターミックスを受け取っています。なぜなら、それぞれが「独自の」 Scarlett 18i20 3rd Gen 出力。Focusrite Control では最大 8 つの個別のミックスを定義でき、これらのミックスには、以前に録音された DAW トラックと現在の入力信号を含めることができます。
ダイレクト モニタリングを使用する場合は、DAW ソフトウェアが入力 (現在録音しているもの) を出力にルーティングするように設定されていないことを確認してください。設定されている場合、ミュージシャンは自分の音声を「2 回」聞くことになり、1 つの信号がエコーとして聞こえるほど遅れます。
リアパネルの 1/4 インチ ジャック MAIN 出力 (ライン出力 1 および 2) は通常、主要なモニタリング スピーカーを駆動するために使用されます。アクティブ モニターにはボリューム コントロール付きのアンプが内蔵されており、直接接続できます。パッシブ スピーカーには別のステレオ アンプが必要です。リアパネルの出力はアンプの入力に接続する必要があります。

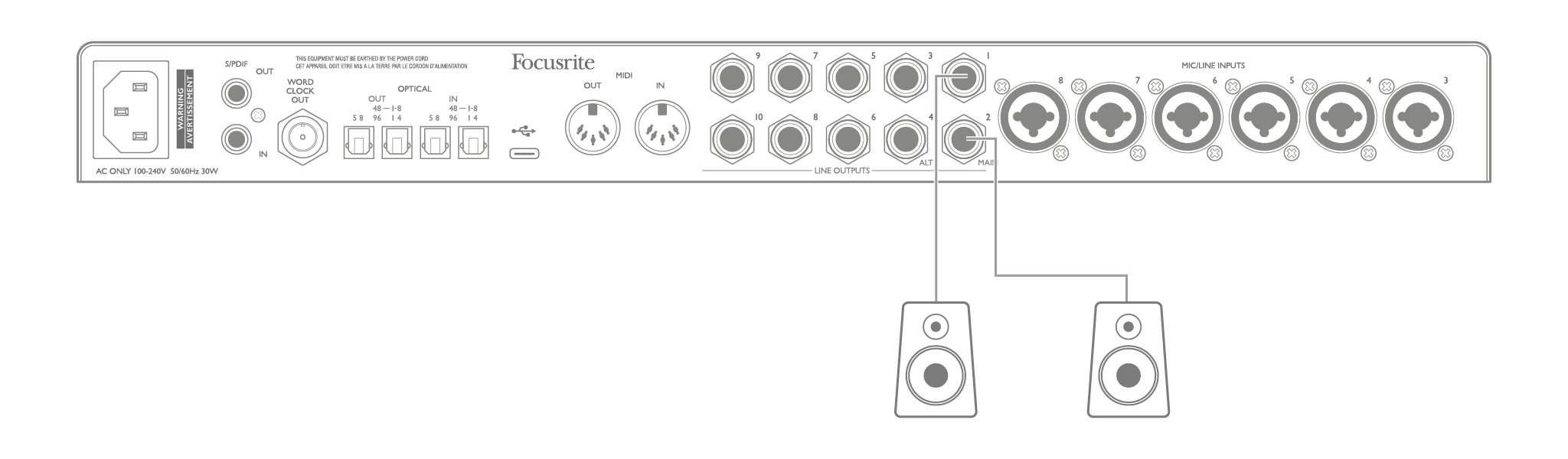

アクティブスピーカーの接続:

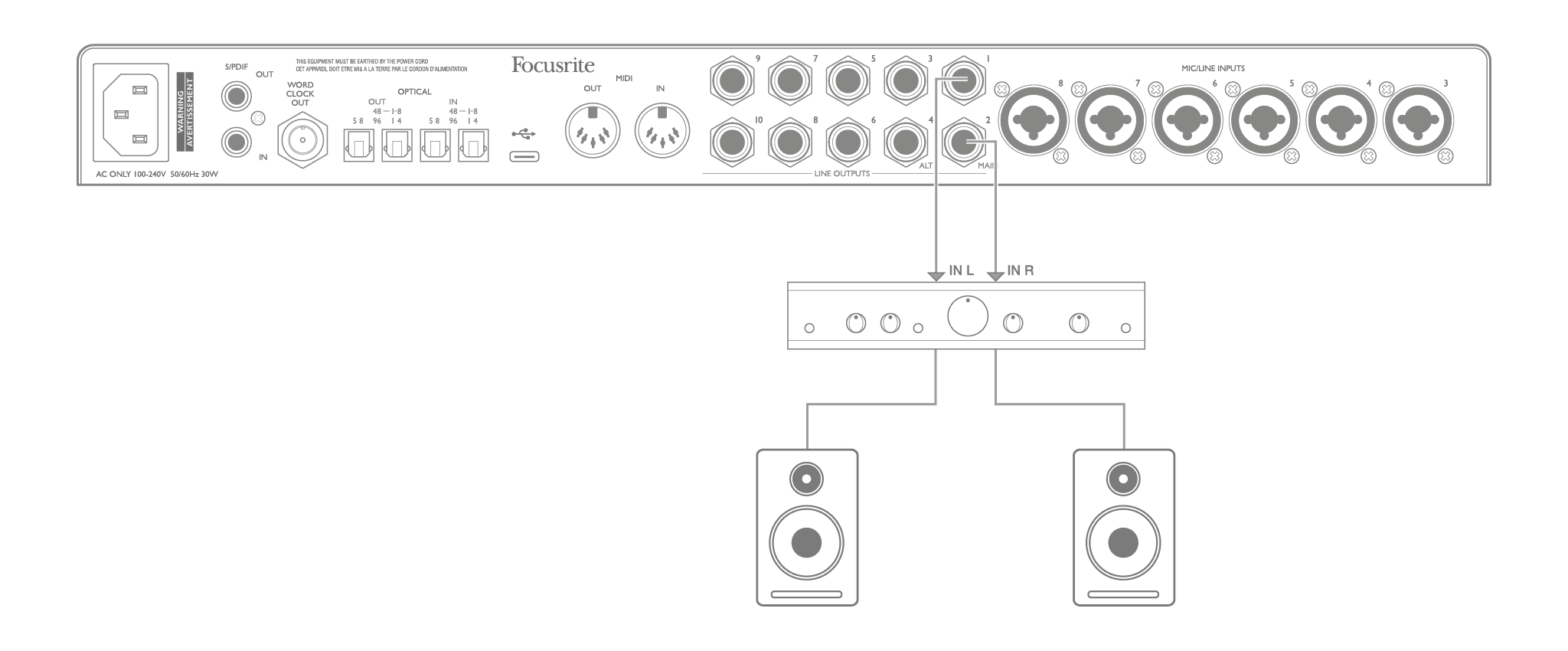

パッシブスピーカーをステレオアンプに接続する:
すべてのライン出力コネクタは 3 極 (TRS) ¼ インチ (6.35 mm) ジャック ソケットで、電子バランス型です。一般的な民生用 (Hi-Fi) アンプや小型パワード モニターには、フォノ (RCA) ソケットまたはコンピューターに直接接続するための 3.5 mm 3 極ジャック プラグのいずれかのアンバランス入力がある可能性があります。いずれの場合も、片側にジャック プラグが付いたケーブルを使用します。
プロフェッショナル アクティブ モニターとプロフェッショナル パワー アンプには、通常、バランス入力が備わっています。
ミキシング時に、複数の追加スピーカー ペア (ミッドフィールド、ニアフィールドなど) を使用して、ミックスが他の種類のスピーカーにどの程度反映されるかを確認することができます。追加のスピーカー ペアを他のライン出力ペアに接続し (たとえば、ニアフィールドをライン出力 3 と 4 に、ミッドフィールドをライン出力 5 と 6 に接続)、Focusrite Control で切り替えることができます。 Scarlett 18i20 3rd Gen2 組目のモニターの使用を簡単にするために、ALT 機能 (下記参照) が追加されました。
注意
スピーカーとマイクが同時に作動している場合、オーディオ フィードバック ループが発生するリスクがあります。録音中は常にモニタリング スピーカーをオフにし (または音量を下げる)、オーバーダビング時にはヘッドフォンを使用することをお勧めします。

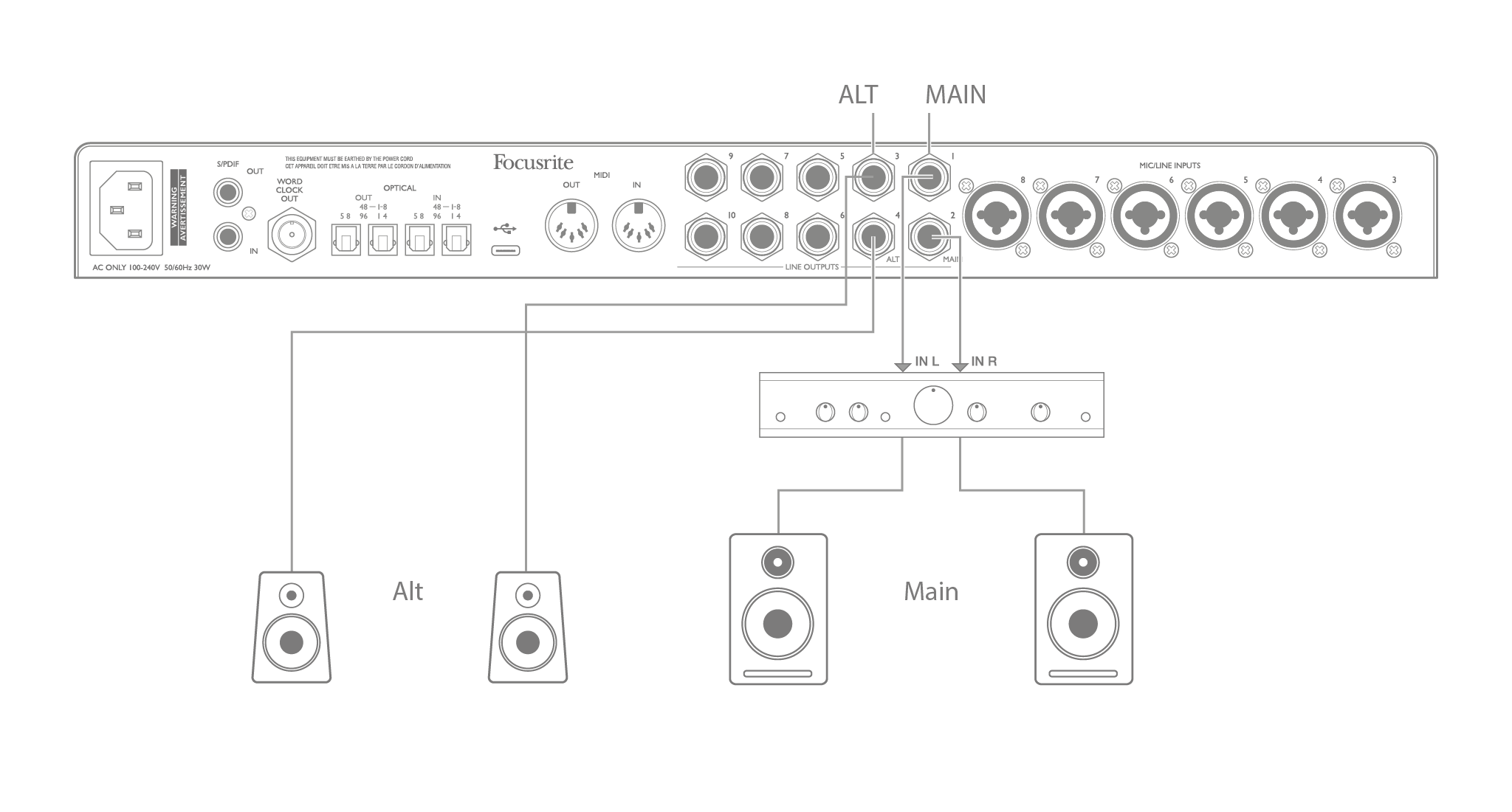

の Scarlett 18i20 3rd GenのALT機能を使用すると、2組目のモニターを簡単に追加できます。2組目のモニターをLINE OUTPUTS 3と4に接続します。 スピーカー切り替え Focusrite Controlでは、メインモニターとセカンダリーモニターのペアを切り替えるには、 フロントパネルまたは 画面上 主要 そして 代替 ボタン。ALT が有効な場合、メイン ミックス出力は LINE OUTPUTS 1 と 2 ではなく 3 と 4 に送られ、これを確認するため緑色の ALT LED が点灯します。
以下の例では、メインモニターとして独立したパワーアンプを備えたパッシブスピーカー、セカンダリーペアとしてアクティブスピーカーを示していますが、もちろん、どちらの場合でも好みのタイプのモニターを使用できます。
なぜなら Scarlett 18i20 3rd Gen 10 個のライン出力を装備しており、LCRS、5.1 サラウンド、7.1 サラウンドなどのマルチチャンネル サウンド フォーマットで作業する場合に最適です。
各チャンネルを正しい出力にルーティングするには、DAW 出力を Focusrite Control のライン出力にルーティングする必要があります (例: DAW 出力 1 > ライン出力 1、DAW 出力 2 > ライン出力 2 など)。

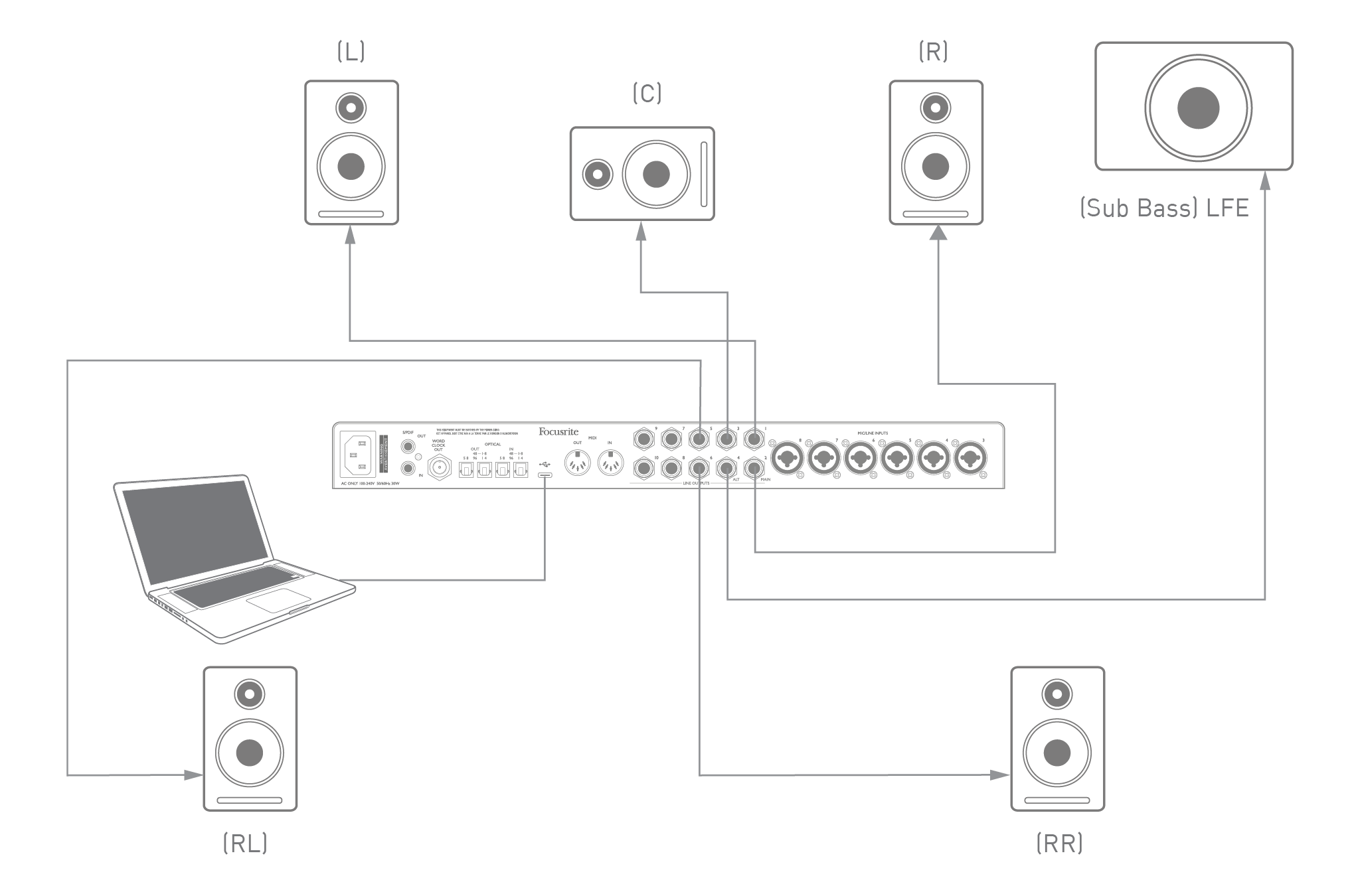

以下の例は、6つのスピーカーを Scarlett 18i20 3rd Gen 5.1 サラウンド モニタリング構成。
Windows ユーザー:
Windowsでは、マルチチャンネルASIOをサポートするソフトウェアと非ASIOアプリケーション（弊社のドライバーを使用）の両方でサラウンドサウンドを使用できます。ほとんどの場合、これはDAWになりますが、一般的に、サラウンドでミキシングできるDAWでは、DAWでスピーカーマッピングを設定できます。 オーディオ出力の設定 または I/O設定 ページ。
使用したいスピーカー構成でサラウンド ミキシングの出力を設定する方法については、DAW のユーザー ガイド (またはヘルプ ファイル) を参照してください。
ASIO 以外のアプリケーションでサラウンド サウンドを設定するには:
-
Windows タスクバーの Focusrite Notifier アイコンを右クリックし、クリックして Windows サウンド パネルを開きます。
-
[再生] タブにリストされている Focusrite デバイスをクリックして強調表示します。
-
[構成]ボタンをクリックします。
-
マルチチャンネル形式を選択します。選択するオプションは、Scarlett の使用方法によって異なります。
-
Focusrite Control に移動し、「ファイル」>「プリセット」>「ダイレクト ルーティング」をクリックして、1 対 1 ルーティングを設定します。
Macユーザー:

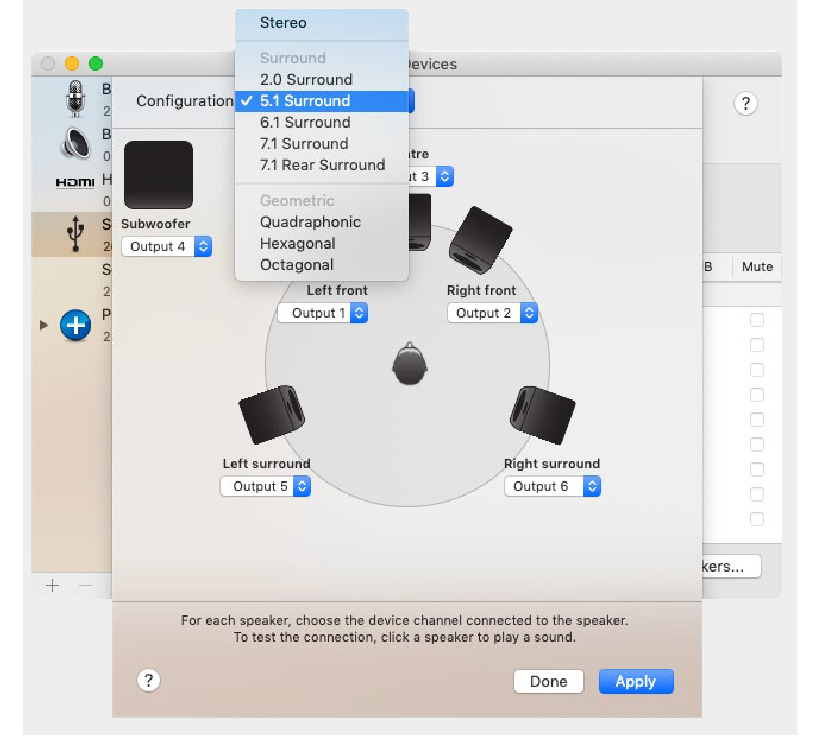

Mac では、マルチチャンネル オーディオをサポートするすべてのアプリケーション (DAW および通常の macOS アプリケーション) からサラウンド サウンドの設定を行うことができます。これを行うには、次の場所に移動します。 アプリケーション > ユーティリティ > Audio MIDI 設定 > Scarlett 18i20 3rd Gen > スピーカーの設定 > 構成 > 希望する構成を選択。
8つのアナログ入力に加えて、 Scarlett 18i20 3rd Gen 2 つの OPTICAL IN ADAT 入力ポートがあります。これにより、最大 96 kHz のサンプル レートで 8 つの追加オーディオ入力が提供されます。サンプル レートが 176.4/192 kHz の場合、光入力は無効になります。

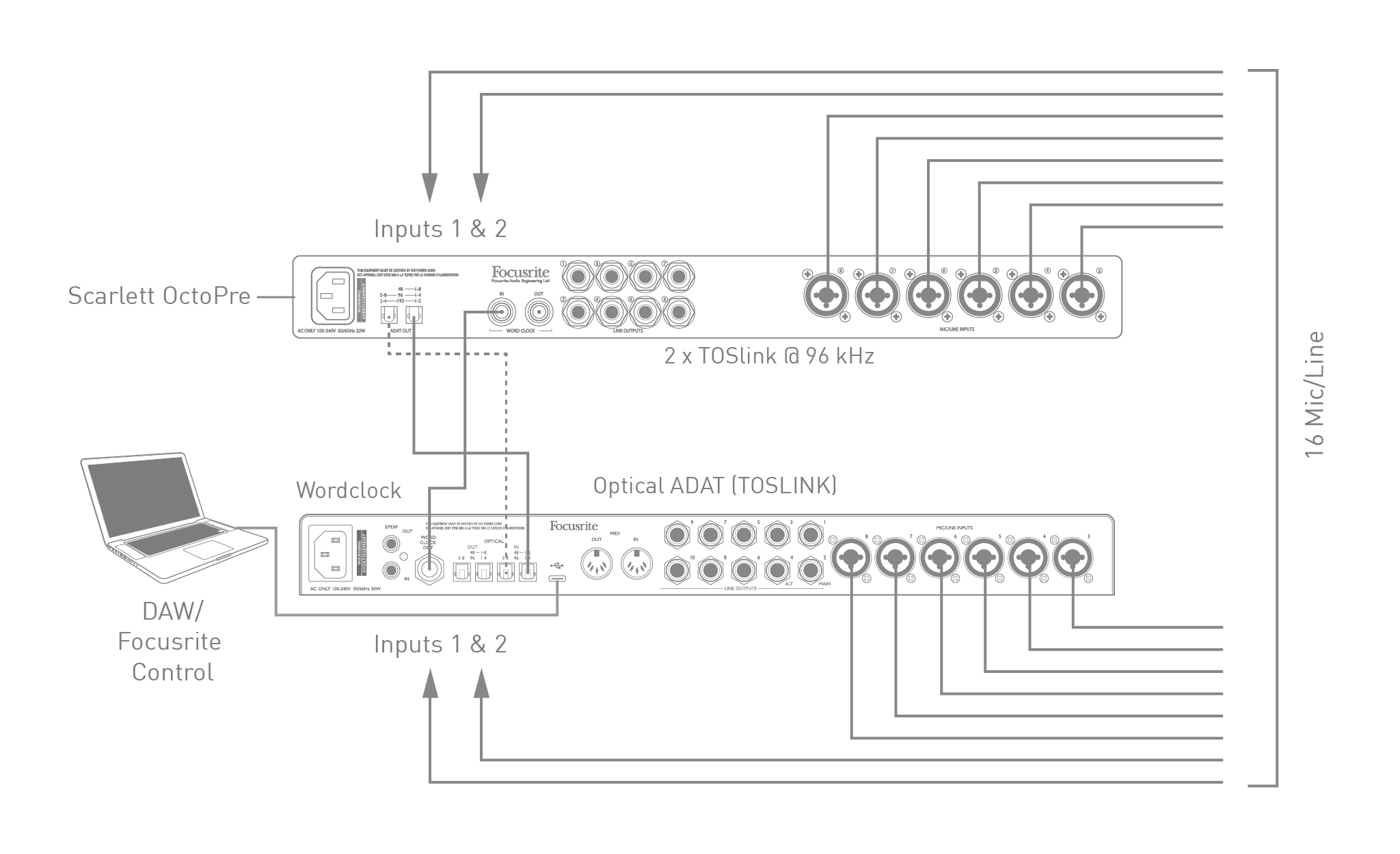

ADAT出力を備えた独立した8チャンネルマイクプリアンプ（Focusrite Scarlett OctoPreなど）を使用すると、 Scarlett 18i20 3rd Genの入力機能。
44.1/48 kHzでは、Scarlett OctoPreのADAT OUT 1-8ポートは Scarlett 18i20 3rd Gen OPTICAL INポート48 – 1-8をTOSLINK光ケーブル1本で接続します。ADAT経由でデバイスを同期するには、Scarlett OctoPreのクロックソースを内部に設定し、 Scarlett 18i20 3rd Gen （Focusrite Control経由）から アダットあるいは、安定したクロック同期は、 Scarlett 18i20 3rd GenのWORD CLOCK OUTをScarlett OctoPreのWORD CLOCK INに接続し、Scarlett OctoPreがクロックソースとしてワードクロックを使用するように設定します。 Scarlett 18i20 3rd GenFocusrite Controlのクロックソースを 内部。
2 つのデジタル デバイスを接続するときは、必ず両方が同じサンプル レートに設定されていることを確認してください。
Focusrite Control を使用して、他の入力とまったく同じ方法で追加の ADAT 入力をルーティングできます。必要に応じて、追加の入力をミュージシャンのヘッドフォン ミックスの一部にすることができます。
88.2/96 kHz で作業する場合は、Scarlett OctoPre の ADAT OUT 5-8 ポートと 18i20 の OPTICAL IN 5-8 – 96 ポートの間に 2 本目の TOSLINK 光ケーブルを追加します。より高いサンプル レートでは、この 2 本目のリンクはチャンネル 5 ～ 8 を伝送し、もう 1 つのリンク (上記で説明) はチャンネル 1 ～ 4 を伝送します。
デジタル-アナログコンバータをお持ちの場合は、18i20のOPTICAL OUT ADATポートを逆に使用できます。たとえば、DAWからの追加出力をアナログドメインに変換し、外部ハードウェアミキシングコンソールを使用して多くのDAWトラックをミックスダウンできます。
44.1/48 kHz のサンプル レートでは、右側の OPTICAL OUT ポートはチャネル 1 ～ 8 を伝送し、88.2/96 kHz では、右側のポートはチャネル 1 ～ 4 を伝送し、左側のポートはチャネル 5 ～ 8 を伝送します。
の Scarlett 18i20 3rd Gen Focusrite Controlで定義されたミックス構成をハードウェア内に保存する機能があります。この機能により、コンピューターを使用して、たとえばステージ上のキーボードミキサーとして設定し、その構成をデバイス自体にアップロードすることができます。 Scarlett 18i20 3rd Gen キーボード リグの一部としてシンプルなローカル ミキサーとして使用し、複数のキーボードの全体的なミックスを制御します。

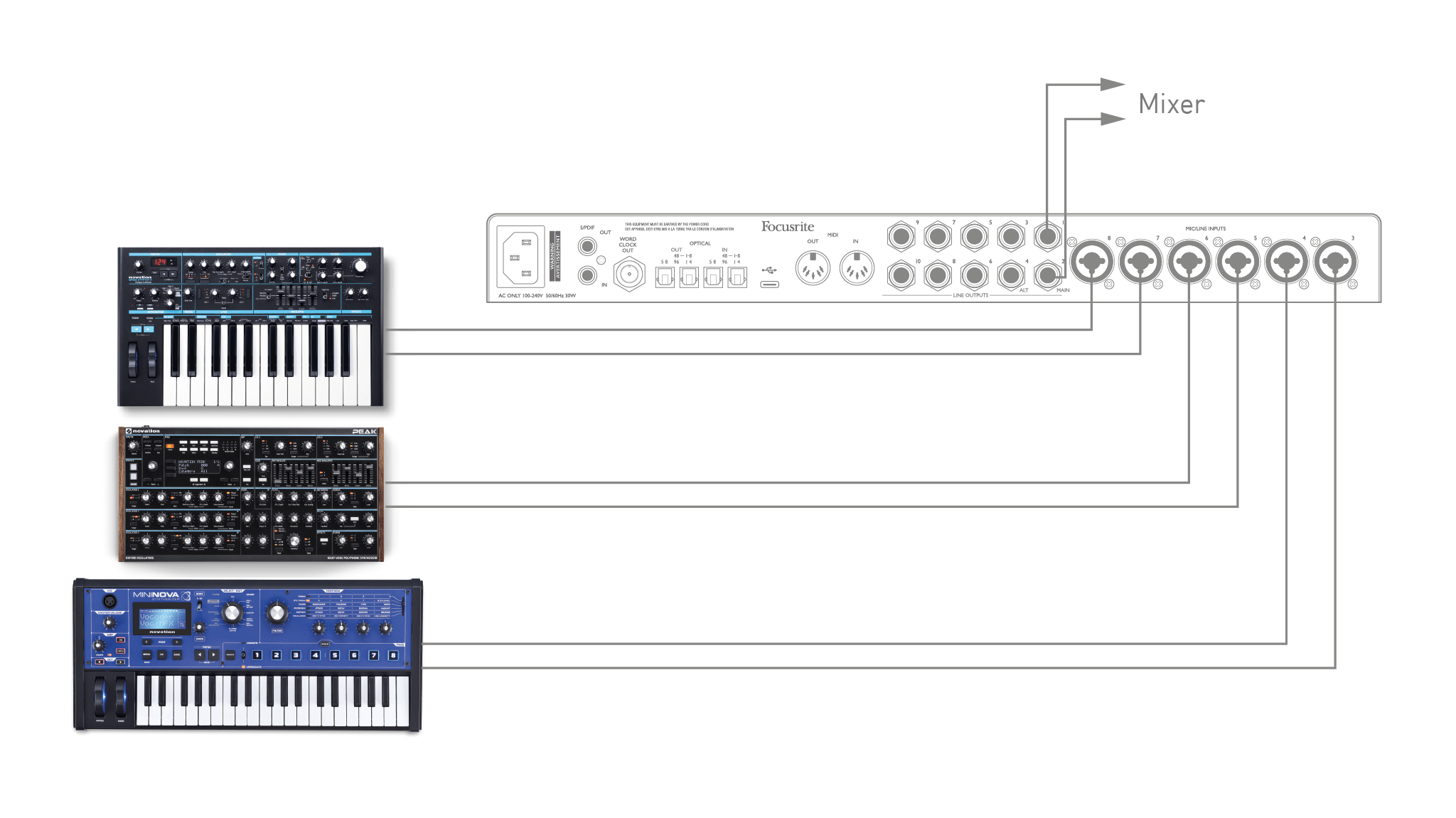

図の例では、3つのステレオキーボードが背面パネルの入力に接続されています。 Scarlett 18i20 3rd Gen; 出力 3 と 4 はメイン PA システムに送られます。演奏者はフロント パネルから個々のキーボードのゲインを調整できます。また、キーボード ミックスの全体的なレベルを調整することもできます。
デジタル接続を使用して Scarlett 18i20 3rd Gen 第 3 世代では、2 チャンネル (S/PDIF) または最大 8 チャンネル (ADAT) のスタンドアロン プリアンプとして使用できます。
入力ソースをScarlettのどの入力（マイク、ライン、インスト）にも接続でき、Focusrite Controlを使用してアナログ入力をS/PDIFまたはADAT出力に直接ルーティングできます。次に、使用しているデジタル出力を別のインターフェースのS/PDIFまたはADAT入力に接続して、そのインターフェースのチャンネル数を拡張できます。たとえば、2番目の Scarlett 18i20 3rd GenのADAT入力ポート。
