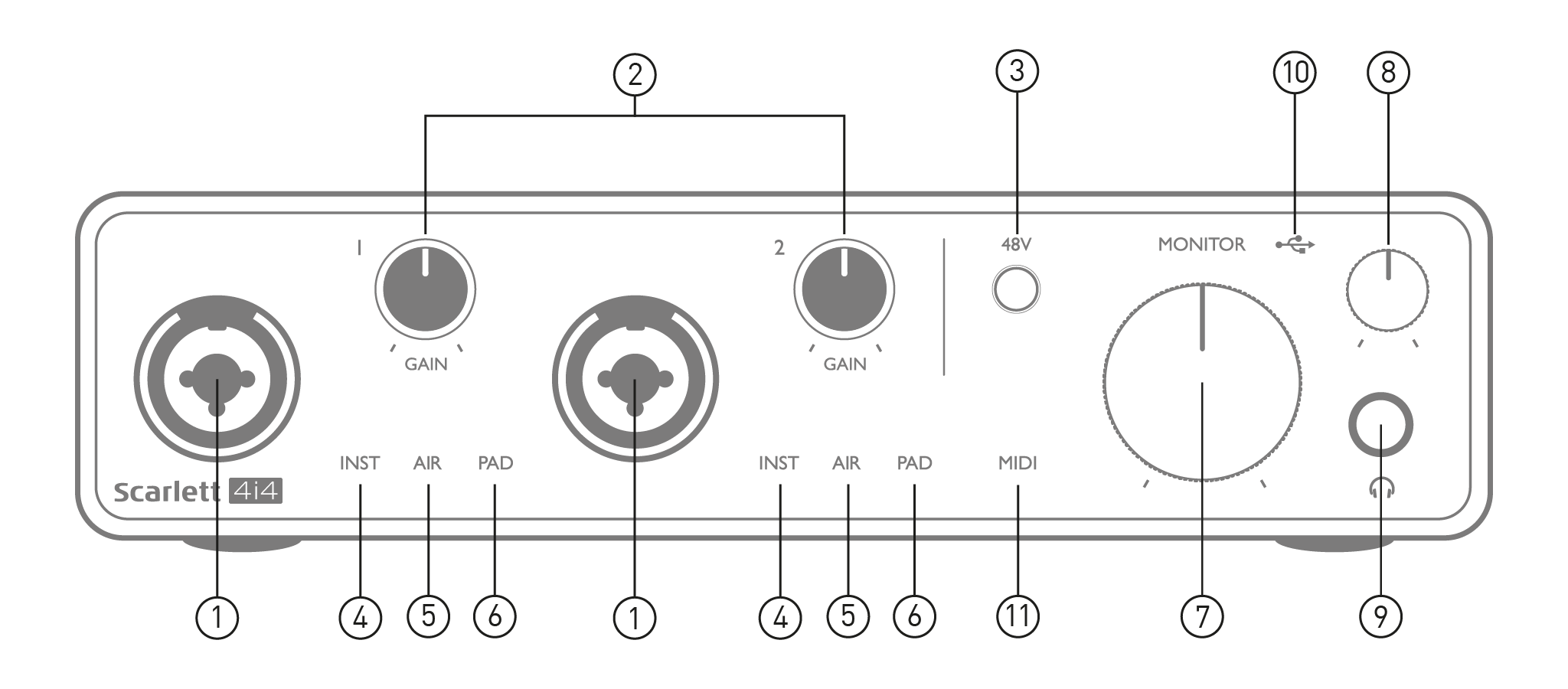

フロント パネルには、マイク、ライン、楽器信号用の入力コネクタと、入力ゲインおよびモニタリング コントロールが含まれています。
-
入力 1 および 2 - 「コンボ」入力ソケット - ここにマイク、楽器 (ギターなど)、またはライン レベル信号を接続します。コンボ ソケットは、XLR および ¼ インチ (6.35 mm) ジャックの両方を受け入れます。マイクは XLR プラグを使用して接続します。楽器およびライン レベル信号は、TS または TRS タイプの ¼ インチ (6.35 mm) ジャック プラグを介して接続する必要があります。プリアンプ ゲインは、XLR プラグが挿入されている場合はマイクに適しており、ジャック プラグが挿入されている場合はより高いレベルの信号に適しています。XLR プラグを介してマイク以外のもの (サウンド モジュールまたは FX ユニットの出力など) を接続しないでください。信号レベルによってプリアンプが過負荷になり、歪みが発生します。ファンタム電源が有効になっている場合は、機器が損傷する可能性があります。
-
ゲイン1 そして ゲイン2 – 入力 1 と 2 の信号のプリアンプ ゲインをそれぞれ調整します。ゲイン コントロールには、信号レベルを確認するための 3 色の LED「リング」があります。緑色は入力レベルが少なくとも -24 dBFS (つまり「信号あり」) であることを示します。リングが -6 dBFS で琥珀色に変わり、信号がクリッピングに近いことを示します。リングが赤色に変わると、0 dBFS (デジタル クリッピング) になります。
-
48V – マイク入力用のファンタム電源スイッチ - 両方のコンボコネクタの XLR 接点で 48 V ファンタム電源を有効にします。
-
INST – 2 つの赤色 LED。Focusrite Control からの入力 1 または 2 に楽器モードが選択されると点灯します。ゲインは楽器信号に合わせて設定されます。INST がオフの場合、¼ インチ ジャック入力は、キーボード、シンセ モジュール、FX ユニットなどからのライン レベル信号を受け入れるように設定されます。
-
空気 – 入力 1 と 2 の AIR モード選択を示す 2 つの黄色の LED。Focusrite Control で有効になっている AIR モードは、入力ステージの周波数応答を変更して、従来のトランスフォーマーベースの Focusrite ISA マイク プリアンプをモデル化します。
-
パッド – 2つの緑色のLED。Focusrite Controlから入力1または2のPADが選択されているときに点灯します。
2. PAD は DAW に送られる信号レベルを 10 dB 下げます。入力ソースのレベルが特に高い場合に使用します。
-
モニター – メイン モニターのボリューム コントロール。リア パネルの出力 1 と 2 のみのレベルを設定します。
-
ヘッドフォン レベル - フロント パネルのステレオ ヘッドフォン出力の出力レベルを調整します。
-
ヘッドフォン出力 - 1/4 インチ TRS 出力ジャック - ここにステレオ ヘッドフォンを接続します。
-
USB LED – Scarlett が接続され、コンピューターに認識されると、緑色の LED が点灯します。
-
ミディ LED – MIDIデータが受信されると点灯します MIDI入力 ポート。
-

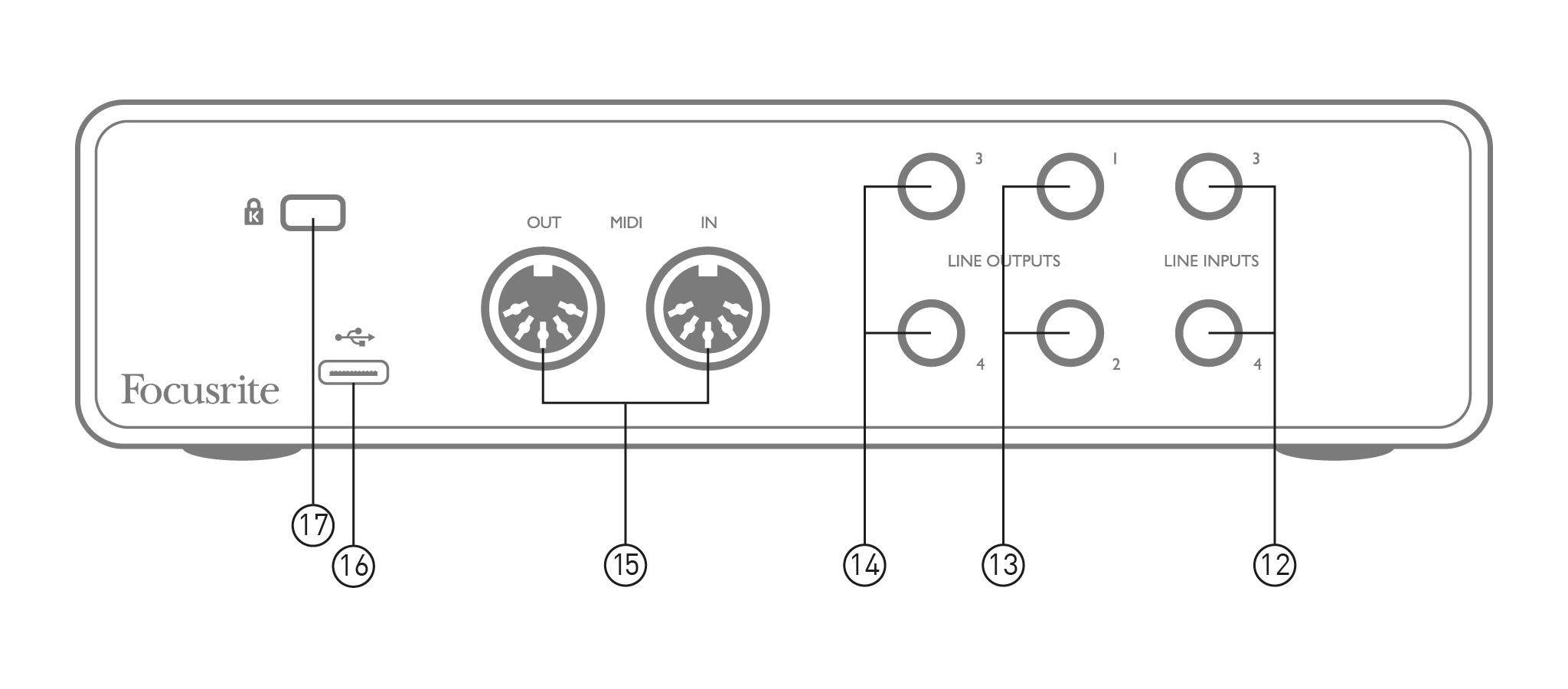

ライン入力 3 そして 4 – 2 x 1/4 インチ TRS ジャック。キーボード、シンセ モジュール、FX ユニットなどの追加のライン レベル ソースで使用するためのバランス入力です。
-
ライン出力1 そして 2 - 2 x ¼” (6.35 mm) TRSジャックソケット、電子バランス。これらの出力のレベルはフロントパネルで調整できます。 モニター コントロールの場合、最大出力レベルは +10 dBu です。¼ インチ TRS (バランス接続) または TS (アンバランス接続) ジャック プラグを使用できます。
-
ライン出力 3 そして 4 - 2 x ¼” (6.35 mm) TRS ジャック ソケット、電子バランス。これらの出力のレベルは Focusrite Control から調整できます。最大出力レベルは +10 dBu です。¼” TRS (バランス接続) または TS (アンバランス接続) ジャック プラグを使用できます。
-
MIDI入力 そして MIDI出力 – キーボードやサウンドモジュールなどの外部MIDI機器を接続するための標準5ピンDINソケット。 Scarlett 4i4 3rd Gen DAW との便利な MIDI インターフェイスを提供するため、コンピュータの MIDI カードは不要になります。
-
-
け （ケンジントンセキュリティロック） – Scarlett 4i4 3rd Gen 必要に応じて適切な構造に変更します。
