第3世代のScarlettインターフェースでは、Scarlett Easy Startツールを使用した、より高速な起動方法が導入されています。 Scarlett 4i4 3rd Gen コンピューターに接続します。接続すると、デバイスが PC または Mac で認識され、そこから Easy Start ツールがプロセスをガイドします。
重要
の Scarlett 4i4 3rd Gen 背面パネルにUSB 2.0 Type Cポートが1つあります。付属のUSBケーブルを使用してコンピューターに接続します。 Scarlett 4i4 3rd Gen USB 2.0 デバイスであり、USB 接続にはコンピューターの USB 2.0+ 準拠ポートが必要です。
コンピュータは最初、Scarlett を大容量記憶装置 (MSD) として扱い、最初の接続時には Scarlett は「簡単スタート モード」になります。
私たちはあなたの登録を Scarlett 4i4 3rd Gen できるだけシンプルに。手順はわかりやすいように設計されていますが、各手順を以下に説明するので、PC または Mac でどのように表示されるかを確認できます。
接続すると Scarlett 4i4 3rd Gen Mac にインストールすると、デスクトップに Scarlett アイコンが表示されます。

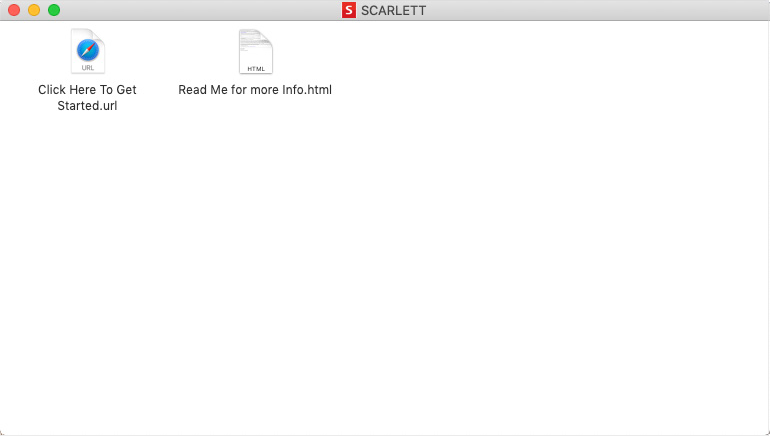

アイコンをダブルクリックすると、以下に示す Finder ウィンドウが開きます。
「Click Here to Get Started.url」アイコンをダブルクリックします。これにより、Focusrite の Web サイトにリダイレクトされます。ここでデバイスを登録することをお勧めします。
「始めましょう」をクリックすると、一部が自動的に入力されたフォームが表示されます。フォームを送信すると、Scarlett のソフトウェアをダウンロードするためのオプションが表示されます。または、Scarlett の使用方法に基づいて、ステップバイステップのセットアップ ガイドに従うオプションが表示されます。
インターフェイスをセットアップおよび構成するために Focusrite Control ソフトウェアをインストールすると、Scarlett は Easy Start モードから切り替わり、コンピューターに接続したときに大容量ストレージ デバイスとして表示されなくなります。
OSはコンピュータのデフォルトのオーディオ入力と出力をScarlettに切り替えるはずです。これを確認するには、 システム環境設定 > サウンド入力と出力が設定されていることを確認してください Scarlett 4i4 3rd Gen。
Macの詳細な設定オプションについては、 アプリケーション > ユーティリティ > Audio MIDI 設定。
接続すると Scarlett 4i4 3rd Gen PC にインストールすると、デスクトップに Scarlett アイコンが表示されます。
(ドライブ文字は、コンピューターに接続されている他のデバイスに応じて異なる場合があります。)

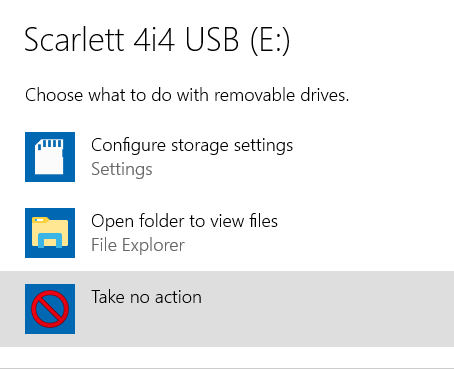

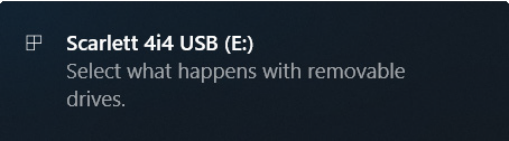

ポップアップ メッセージをダブルクリックすると、以下に示すダイアログ ボックスが開きます。

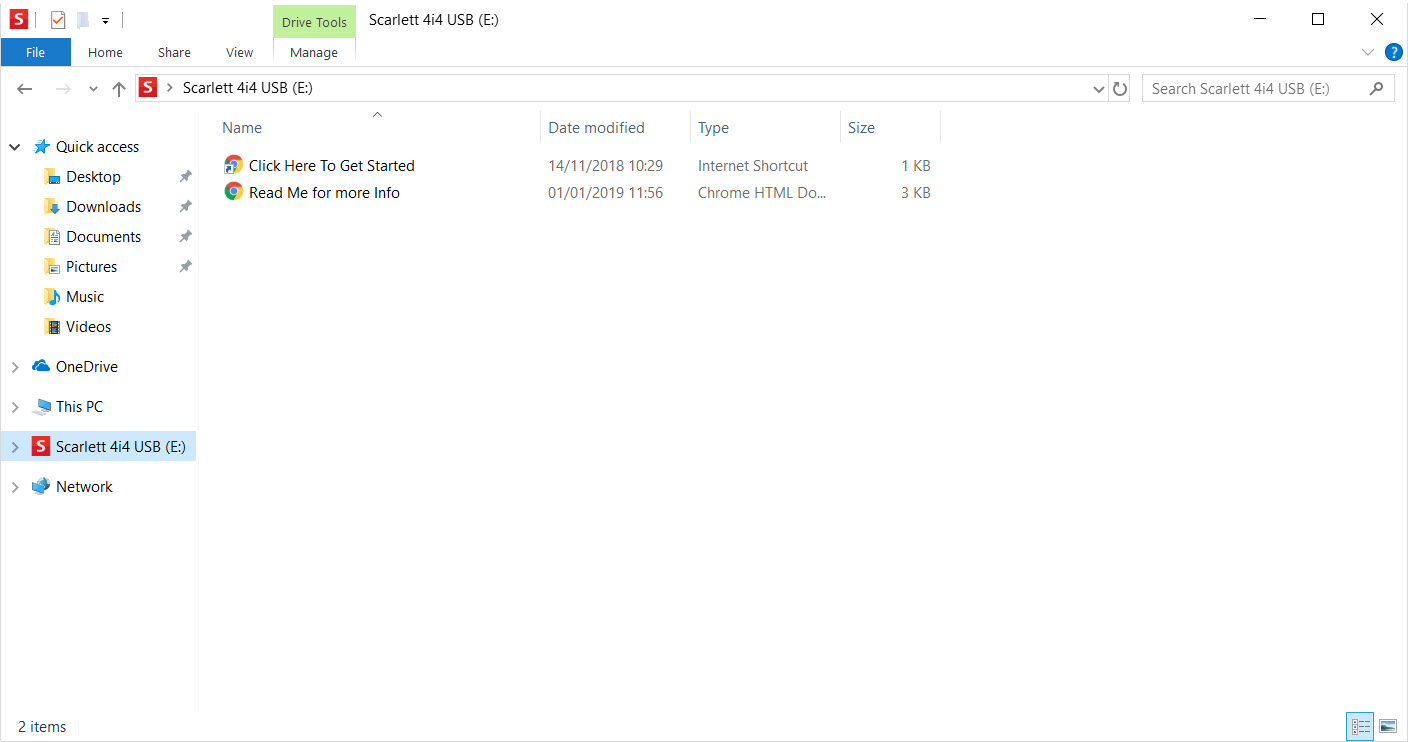

「フォルダーを開いてファイルを表示」をダブルクリックすると、エクスプローラー ウィンドウが開きます。
「Click Here to Get Started」をダブルクリックします。これにより、Focusrite の Web サイトにリダイレクトされます。ここでデバイスを登録することをお勧めします。
「始めましょう」をクリックすると、一部が事前に入力されたフォームが表示されます。フォームを送信すると、Scarlett のソフトウェアをダウンロードするための直接ダウンロードに進むか、Scarlett の使用方法に基づいてステップバイステップのセットアップ ガイドに従うかのオプションが表示されます。
Focusrite Control ソフトウェアをインストールしてインターフェイスをセットアップおよび構成すると、Scarlett は Easy Start モードから切り替わり、コンピューターに接続したときに大容量ストレージ デバイスとして表示されなくなります。
OSはコンピュータのデフォルトのオーディオ入力と出力をScarlettに切り替えるはずです。これを確認するには、タスクバーのサウンドアイコンを右クリックして サウンド設定、Scarlett を入力および出力デバイスとして設定します。
2 番目のファイル「詳細情報と FAQ」も、初期セットアップ プロセス中に利用できることに注意してください。このファイルには、Focusrite Easy Start ツールに関する追加情報が含まれており、手順で問題が発生した場合に役立つ可能性があります。
登録すると、すぐに次のリソースにアクセスできるようになります。
-
Focusrite Control (Mac 版と Windows 版が利用可能) - 下記の注記を参照
-
多言語ユーザーガイド
オプションのバンドル ソフトウェアのライセンス コードとリンクは、Focusrite アカウントで確認できます。Scarlett 3rd generation に含まれるバンドル ソフトウェアを確認するには、次の Web サイトにアクセスしてください。
注記
Focusrite Control をインストールすると、デバイス用の正しいドライバーもインストールされます。Focusrite Control は、登録しなくてもいつでもダウンロードできます。以下の「手動登録」を参照してください。
登録する場合は Scarlett 4i4 3rd Gen 後日、次の場所で行うことができます。
id.focusritegroup.com/register
シリアル番号を手動で入力する必要があります。この番号は、インターフェース自体のベースと、ボックスの側面にあるバーコード ラベルに記載されています。
Focusrite Controlアプリケーションをダウンロードしてインストールすることをお勧めします。これにより、Easy Startモードが無効になり、インターフェイスの潜在能力を最大限に引き出すことができます。Easy Startモードでは、インターフェイスは最大48kHzのサンプルレートでのみ動作します。 MIDI I/Oが無効になっているFocusrite Control をコンピュータにインストールすると、最大 192 kHz のサンプル レートで作業できるようになります。
Focusrite Control をすぐにダウンロードしてインストールしない場合は、いつでも次の場所からダウンロードできます。
登録せずにScarlettをEasy Startモードから強制的に解除するには、Scarlettをコンピュータに接続し、 48V ボタンを 5 秒間押し続けます。これにより、Scarlett が完全に機能するようになります。この操作を行った後に Scarlett を登録する場合は、上記の説明に従って手動で登録する必要があることに注意してください。
の Scarlett 4i4 3rd Gen ASIOまたはWDMをサポートするWindowsベースのDAW、またはCore Audioを使用するMacベースのDAWと互換性があります。上記の開始手順を実行した後、 Scarlett 4i4 3rd Gen お好みのDAWで。
注意：DAWが自動的に選択しない場合があります。 Scarlett 4i4 3rd Gen デフォルトのI/Oデバイスとして選択する必要があります。 フォーカスライトUSBASIO DAW のオーディオ設定* ページでドライバーとして選択してください。ASIO または Core Audio ドライバーの選択場所が不明な場合は、DAW のドキュメント (またはヘルプ ファイル) を参照してください。以下の例は、Ableton Live Lite の環境設定パネル (Windows バージョンを表示) での正しい構成を示しています。
*一般的な名称です。用語はDAWによって異なる場合があります。
一度 Scarlett 4i4 3rd Gen DAW で優先オーディオ デバイス* として設定されている場合、入力 1 と 2、出力 1 と 2 が DAW のオーディオ I/O 設定に表示されます。DAW によっては、使用前に特定の入力または出力を有効にする必要がある場合があります。

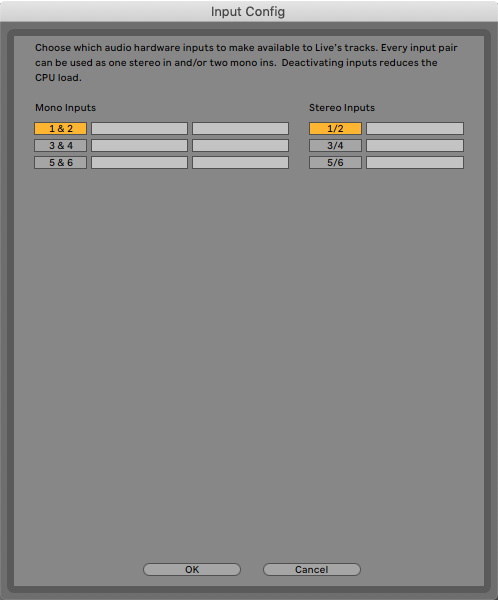

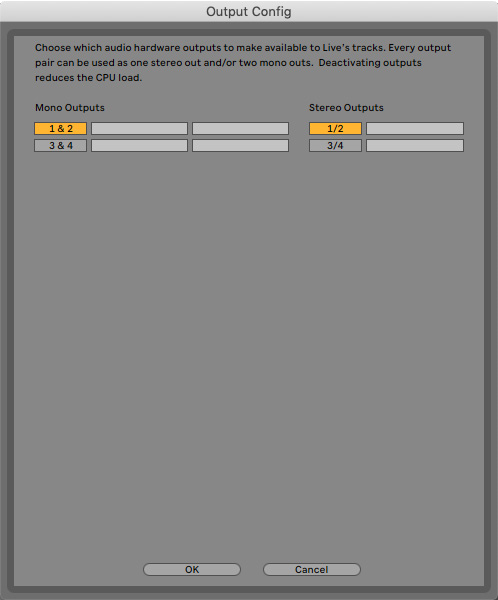

以下の 2 つのスクリーンショットは、Ableton Live Lite のオーディオ設定で入力 1 と 2、出力 1 と 2 が有効になっている入力と出力の構成を示しています。
|
|
|
*一般的な名称です。用語はDAWによって異なる場合があります。
の Scarlett 4i4 3rd Gen は、さまざまな録音および監視アプリケーションに最適です。以下に、いくつかの一般的な構成を示します。

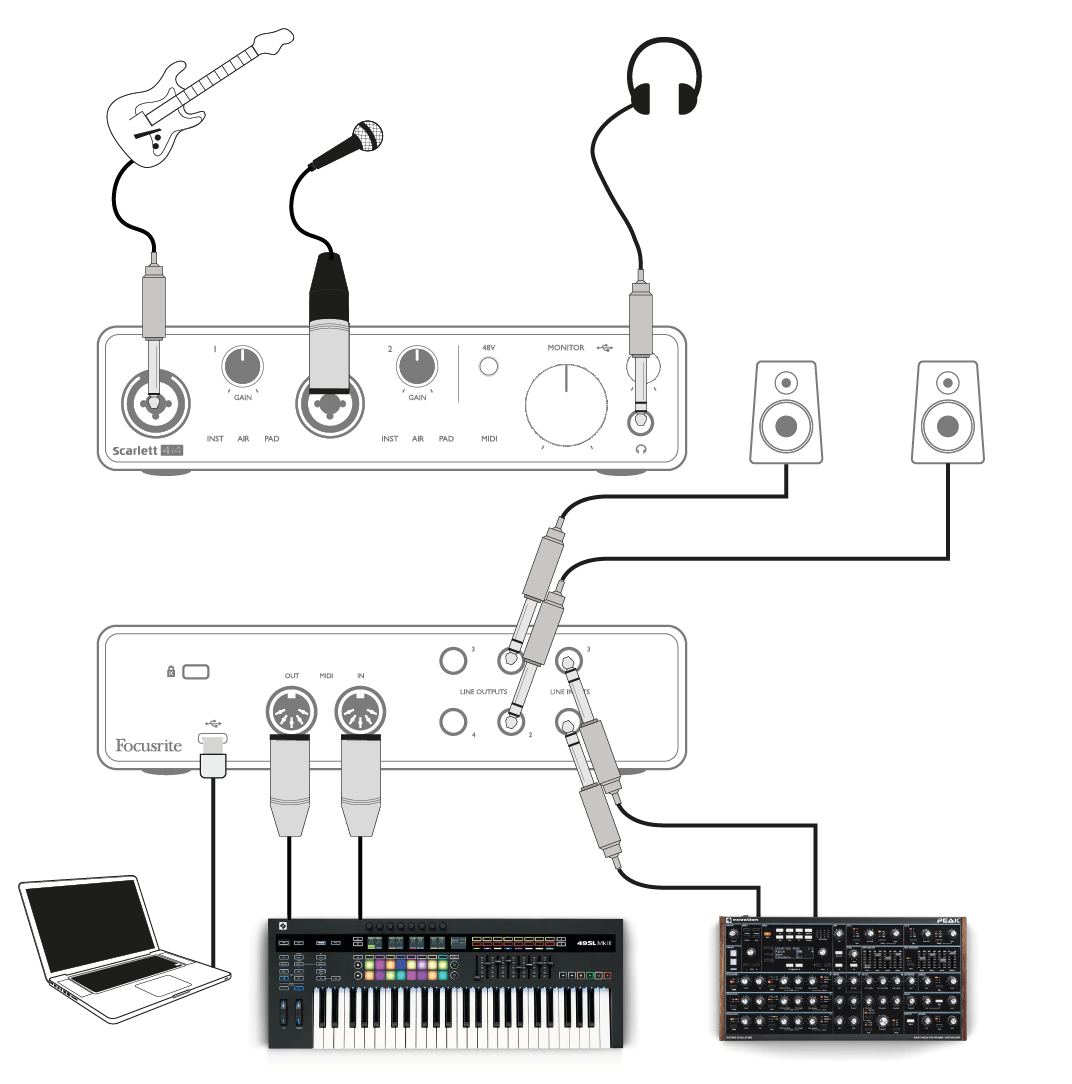

このセットアップは、コンピューターの DAW ソフトウェアを使用して録音するための一般的なセットアップを示しています。ギターを入力 1 から録音し、ボーカルを入力 2 から DAW に録音し、ヘッドフォンまたはスピーカーを介して DAW からの再生をモニターします。一方、入力 3 と 4 (背面パネル) はライン レベル ソースに接続されています。この例では、入力 3 と 4 に Novation Peak が接続されています。
フロントパネルの入力は「コンボ」タイプで、XLR オス コネクタまたは ¼ インチ (6.35 mm) ジャック プラグに対応しています。マイク プリアンプのゲイン範囲全体を利用できるのは、XLR コンタクトを介して接続されたマイクのみです。「コンデンサー」 (または「キャパシタ」) マイクの場合は、48V ボタンを押して 48 ボルトのファンタム電源をオンにする必要があります。ダイナミックやリボンなど、他のタイプの最新のマイクのほとんどはファンタム電源によって損傷することはありませんが、一部の古いマイクは損傷する可能性があります。疑問がある場合は、マイクの仕様をチェックして、安全に使用できることを確認してください。
の Scarlett 4i4 3rd Gen には「マイク/ライン」スイッチがありません。Focusrite プリアンプ段は、XLR を入力に接続するとマイク用に自動的に構成され、ジャック プラグを接続するとラインまたは楽器用に自動的に構成されます。TS ギター ジャック経由で楽器 (この例ではギター) を接続する場合は、Focusrite コントロールから INST を選択します (「INST」が赤く点灯します)。キーボード、シンセサイザー、または TRS ジャック経由で外部オーディオ ミキサーのバランス出力などのライン レベル ソースを接続する場合は、INST の選択を解除します。コンボ コネクタは、ライン レベル ソース用の TRS および TS タイプの両方のジャック プラグを受け入れます。
入力チャンネル1と2 Scarlett 4i4 3rd Gen それぞれに PAD 機能があります。Focusrite Control から選択すると (アクティブ時に PAD が緑色に点灯)、DAW に送られる信号レベルが 10 dB 低下します。出力レベルが特に「ホット」なソースから入力を送る必要がある場合、最小ゲインでもクリッピングが発生したり、ゲイン ハローが赤くなったりする場合に便利です。
デジタル オーディオ システムに関連して、「レイテンシー」という用語を頻繁に耳にするでしょう。上で説明したシンプルな DAW 録音アプリケーションの場合、レイテンシーとは、入力信号がコンピューターとオーディオ ソフトウェアを通過し、オーディオ インターフェイスを介して再び出力されるまでの時間です。
ほとんどの単純な録音状況では問題になりませんが、状況によっては、入力信号をモニターしながら録音したい演奏者にとって、レイテンシーが問題になることがあります。これは、DAW の録音バッファのサイズを増やす必要がある場合に当てはまります。これは、多くの DAW トラック、ソフトウェア インストゥルメント、FX プラグインを使用して、特に大規模なプロジェクトでオーバーダブを録音するときに必要になることがあります。
バッファ設定が低すぎる場合の一般的な症状としては、オーディオの不具合（クリック音やポップ音）や、DAW 内の CPU 負荷が特に高くなる（ほとんどの DAW には CPU 表示機能があります）ことが挙げられます。Mac でこの現象が発生する場合は、DAW 自体からバッファ サイズを増やすことができます。Windows では、通常は DAW セットアップ環境設定* からアクセスできる ASIO コントロール パネルから変更する必要がある可能性が高いです。
の Scarlett 4i4 3rd GenFocusrite Controlを使用すると、ゼロレイテンシーモニタリングが可能になり、この問題を克服できます。入力信号を直接 Scarlett 4i4 3rd Genのヘッドフォンとライン出力。これにより、ミュージシャンはコンピューターの再生に合わせて、超低レイテンシーで、つまり実質的に「リアルタイム」で自分の演奏を聞くことができます。コンピューターへの入力信号は、この設定によってまったく影響を受けません。ただし、ソフトウェア プラグインによってライブ楽器に追加されるエフェクトは、録音にはエフェクトが残っているにもかかわらず、ヘッドフォンでは聞こえないことに注意してください。
Focusrite Control を通じて入力をモニタリングする場合、DAW ソフトウェアが入力 (現在録音中のもの) を出力にルーティングするように設定されていないことを確認してください。設定されている場合、ミュージシャンは自分の音声を「2 回」聞くことになり、1 つの信号がエコーとして聞こえるほど遅れます。
* 一般的な名称です。用語はDAWによって異なる場合があります。
いずれか Scarlett 4i4 3rd Genの出力は、モニタリング スピーカーの接続に使用できます。すべての出力は電子バランスで、背面パネルの 1/4 インチ (6.35 mm) 3 極 (TRS) ジャックで利用できます。
もし ライン出力1 そして 2 一次監視に使用され、 ライン出力 3 そして 4 追加の録音機器や追加のモニターへの接続など、他の目的に使用することは自由です。ただし、 ライン出力1 そして 2 大きなフロントパネルによってレベルが影響を受ける モニター 音量コントロール。
注記
出力 3 と 4 は、フロント パネルのヘッドフォン出力に供給するためにも使用されます。
信号は ライン出力 3 そして 4 レベルは（完全に）固定されているため、モニタリングに使用する場合は、Focusrite Control から音量を制御するか、外部アンプで音量を調整する必要があります。
アクティブ モニター (一般的なコンピューター スピーカーなど) には、ボリューム コントロール付きのアンプが内蔵されており、直接接続できます。大型のパッシブ スピーカーには、別のステレオ アンプが必要です。出力はアンプの入力に接続する必要があります。

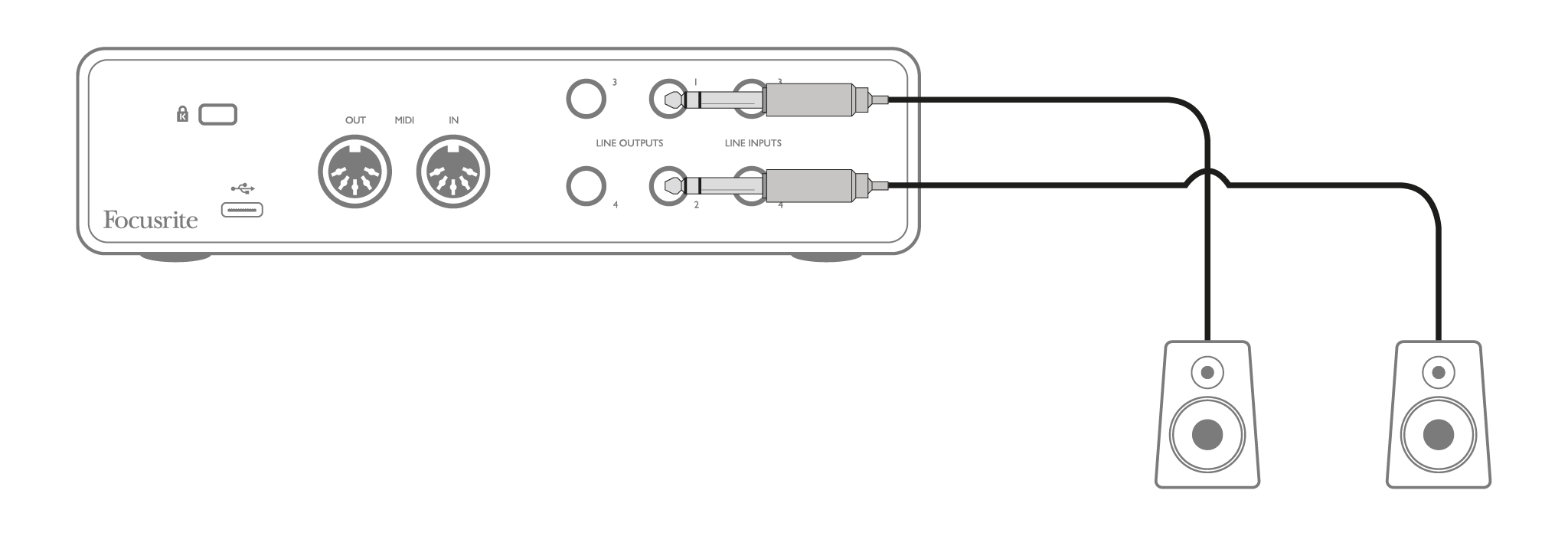

アクティブスピーカーの接続:

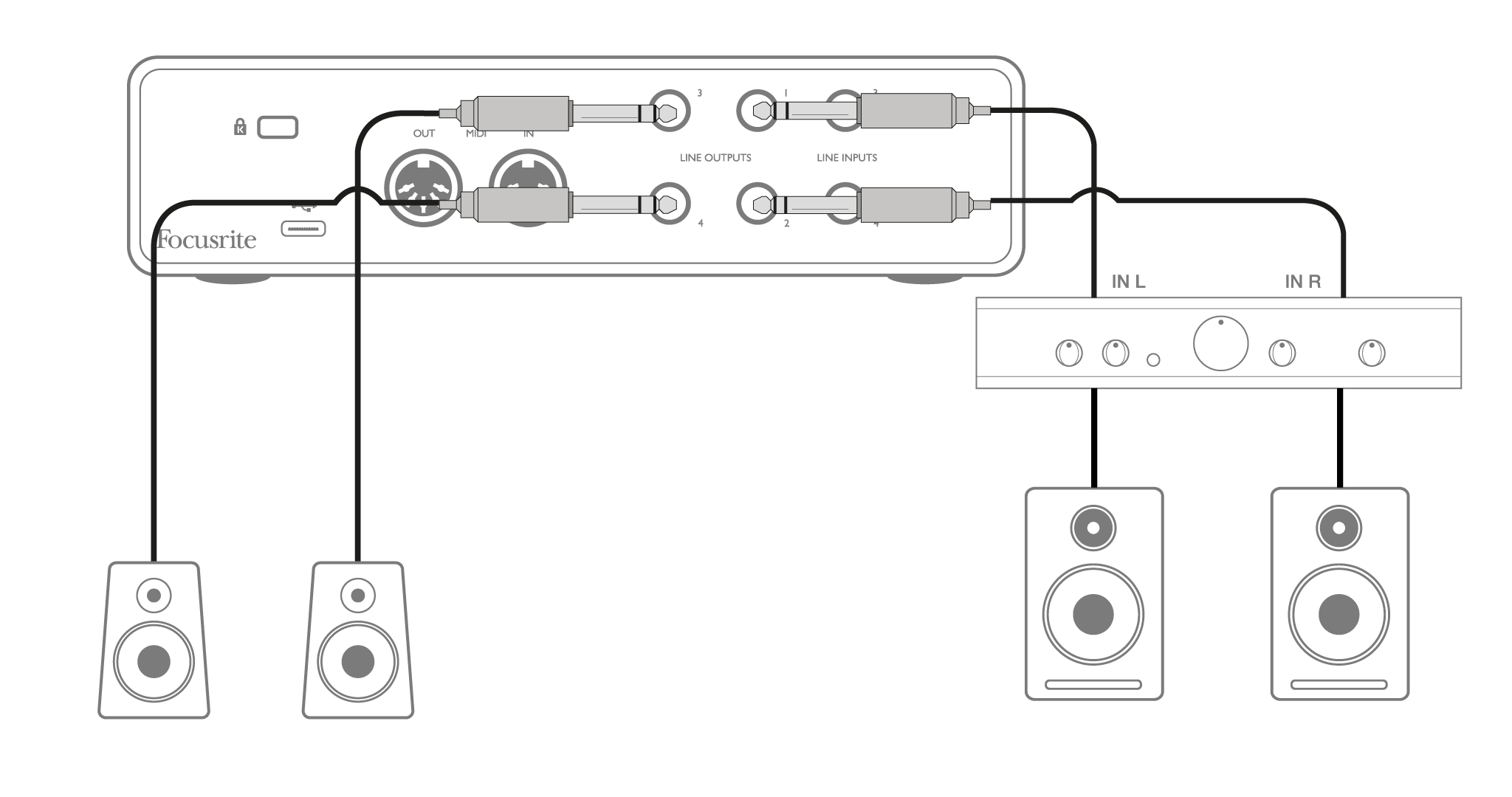

アクティブ スピーカーとパッシブ スピーカーを接続すると、出力 3 と 4 に接続されたアクティブ モニターの小型ペアが「ニアフィールド」モニターとして機能します。音量は、スピーカー上でローカルに調整するか、Focusrite コントロールを介して調整します。パッシブ メイン モニターの音量は、フロント パネルの MONITOR コントロールで調整します。
一般的な民生用 (Hi-Fi) アンプや小型パワード モニターには、フォノ (RCA) ソケットまたはコンピューターに直接接続するための 3.5 mm 3 極ジャック プラグのいずれかのアンバランス入力があります。いずれの場合も、片端にフォノ プラグ (RCA ジャック) が付いた適切な接続ケーブルを使用してください。
プロフェッショナルパワーアンプには通常バランス入力があります。バランスケーブルを使用して、これらの入力を1/4インチジャック出力に接続することをお勧めします。 Scarlett 4i4 3rd Gen。
注意
スピーカーとマイクが同時に作動している場合、オーディオ フィードバック ループが発生するリスクがあります。録音中は常にモニタリング スピーカーをオフにし (または音量を下げる)、オーバーダビング時にはヘッドフォンを使用することをお勧めします。

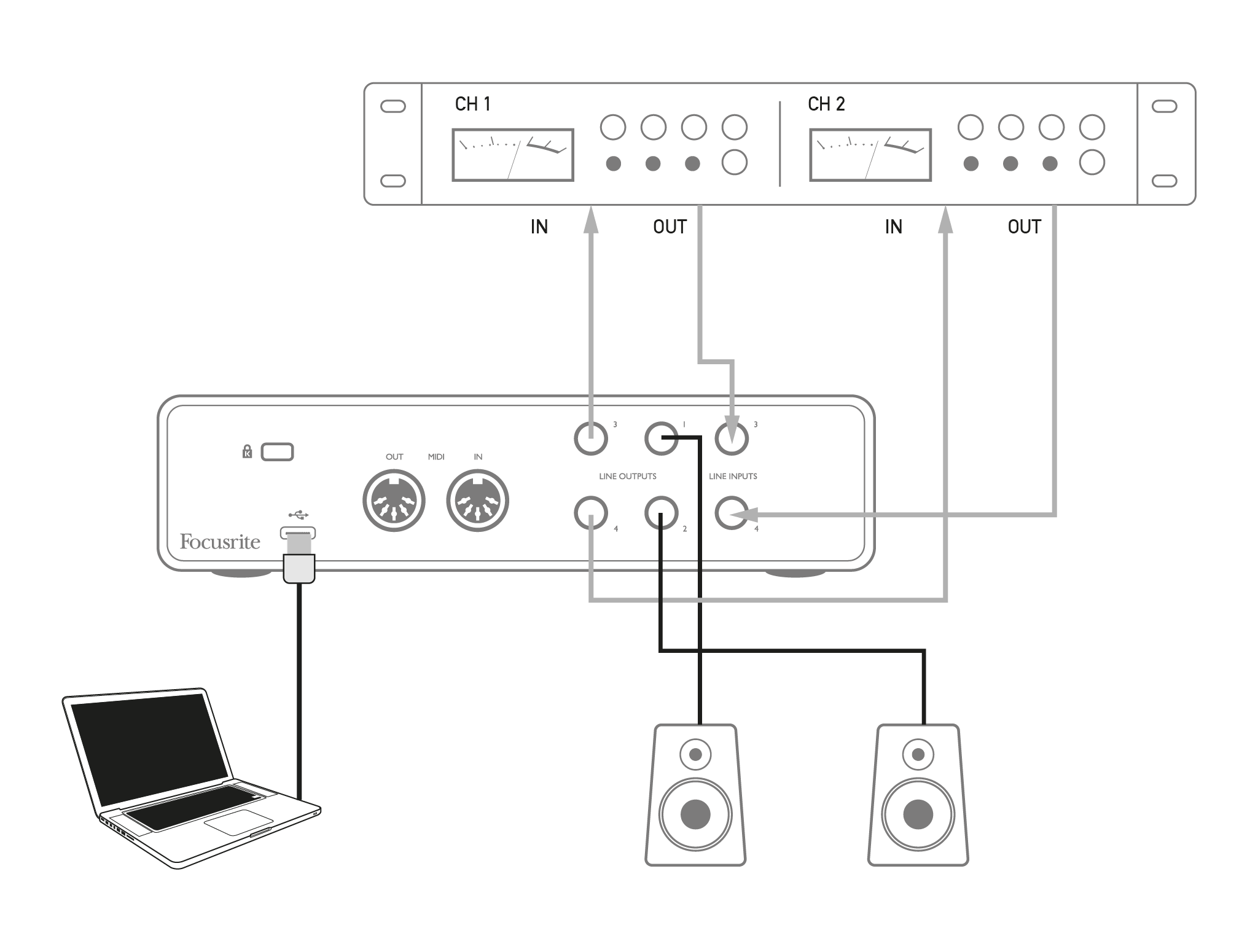

の Scarlett 4i4 3rd Gen 外部のアウトボード プロセッサやエフェクトを簡単に統合できます。良い例としては、上記のようなレコーディング セットアップにアウトボード ステレオ コンプレッサーを組み込むことが挙げられます。
下図のように、ライン出力 3 と 4 をコンプレッサーの入力に接続し、コンプレッサーの出力をライン入力 3 と 4 に接続します。その後、DAW からのチャンネルを出力 3/4 にルーティングできます。Focusrite Control で、ソフトウェア再生 3/4 をライン出力 3/4 にルーティングすると、信号がコンプレッサーに送信されます。この例では、わかりやすくするためにフロント パネルの接続を省略しています。
必要に応じて、またはクリエイティブな効果を出すために、Focusrite Control または DAW ソフトウェアを使用して外部プロセッサとのレベルを調整できます。

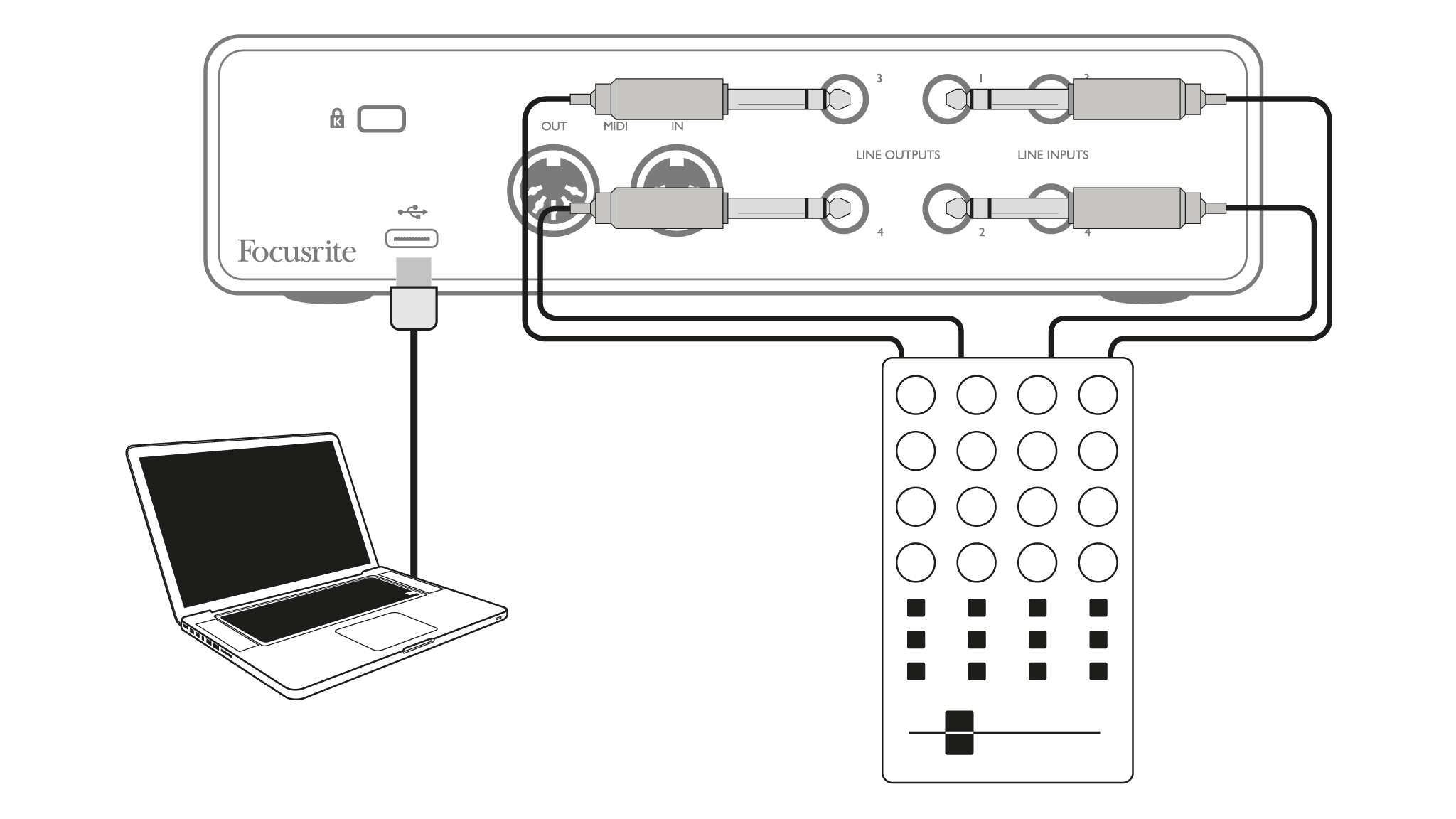

の Scarlett 4i4 3rd Gen DJ ソフトウェアを実行しているラップトップと DJ ミキサーのチャンネル間の優れたインターフェイスになります。このセットアップでは、出力 1 と 2 を外部 DJ ミキサーのライン入力 1 と 2 に接続し、出力 3 と 4 をライン入力 3 と 4 に接続できます。このように接続すると、EQ やクロスフェードなどのすべてのミキサー機能に簡単にアクセスできます。ただし、フロントパネルのモニター レベル コントロールを最大に設定する必要があります。そうしないと、出力 1 と 2 のレベルが出力 3 と 4 よりも低くなります。
注意： Scarlett 4i4 3rd Gen バランス型の場合は、¼ インチ TS ジャック付きのケーブルを使用してアンバランス入力に接続できます。ほとんどの DJ ミキサーにはフォノ (RCA) ソケットを使用したアンバランス入力があるため、接続するには適切なフォノ - TS ジャック ケーブルが必要になります。
