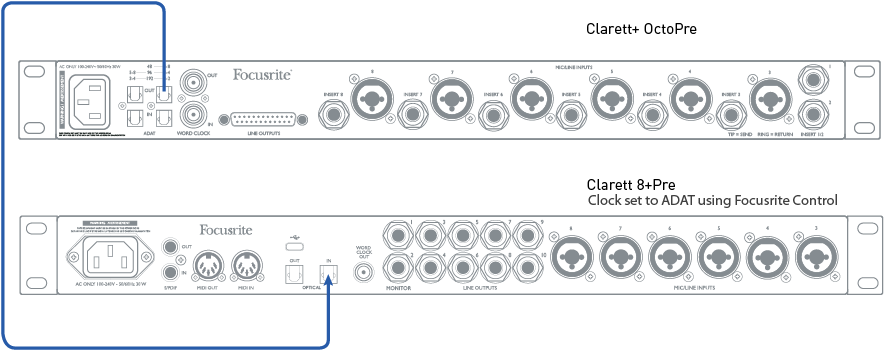

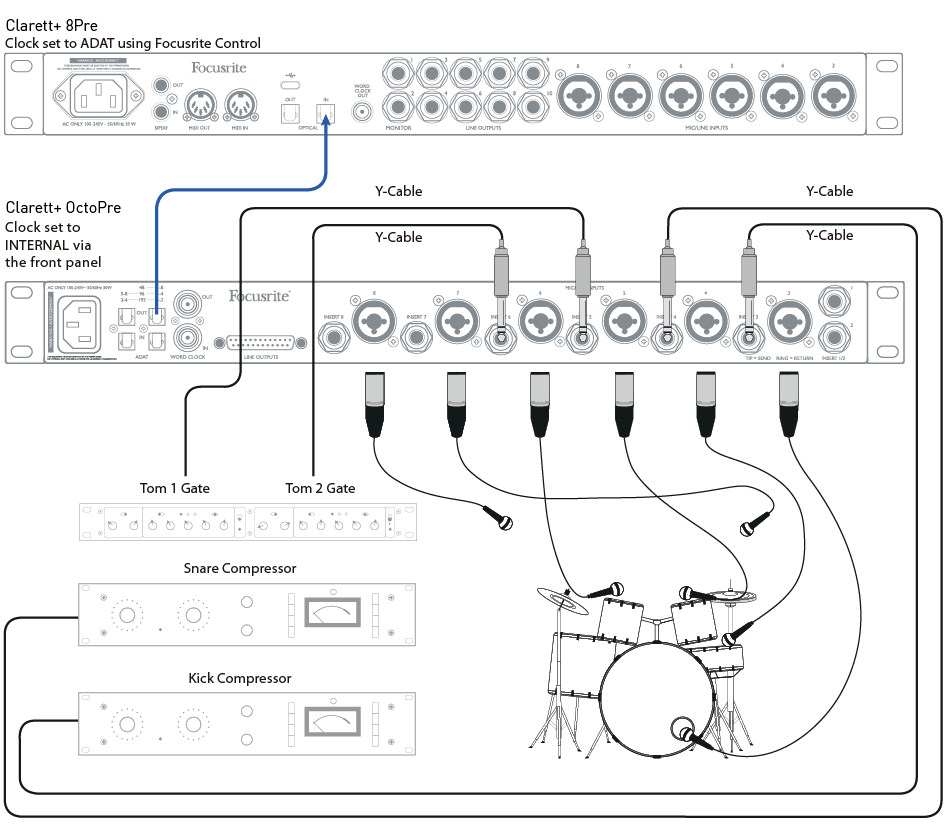

ここでは 光出力 に Clarett⁺ OctoPre 接続されている 光学入力 Focusrite Clarett+ 8Pre オーディオ インターフェイスに光ケーブル 1 本で接続します。両方のユニットは 44.1 kHz のサンプル レートで動作します。OctoPre のクロック ソースは INTERNAL に設定されており、8Pre はクロック ソースが ADAT (Focusrite Control 経由) に設定されているため、それに同期されます。
この構成であれば、例えば最大16個のマイクまたはラインソースをDAWで同時に録音することが可能になり、ライブバンドの録音に最適です。

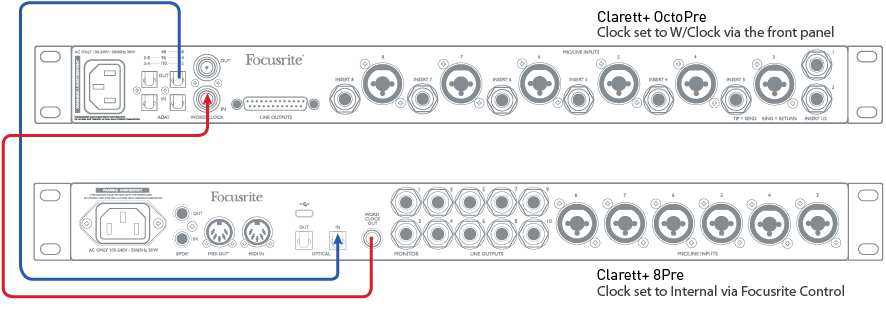

ここ 光出力 に Clarett⁺ OctoPre 接続されている 光学入力 Focusrite Clarett+ 8Preオーディオインターフェースに光ケーブル1本で接続。両ユニットとも44.1kHzのサンプルレートで動作。OctoPreのクロックソースはW/CLOCKに設定されており、 ワードクロックイン 入力は接続されている ワードクロックアウト Clarett+ 8Pre に BNC ケーブルで接続します。Clarett+ 8Pre のクロック ソースは INTERNAL (Focusrite Control 経由) に設定されており、同期リーダーになります。ADAT 入力とワード クロック出力を備えた他のオーディオ インターフェイスにも適しています。

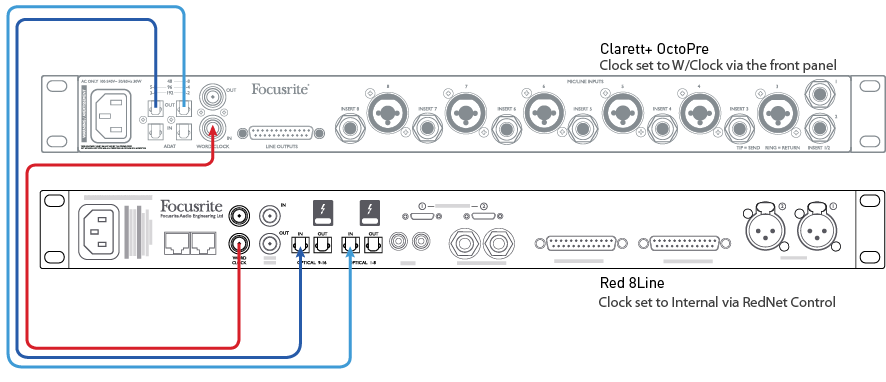

この例では、例2と同様のセットアップを示していますが、Focusrite Red 8Lineオーディオインターフェースを96kHzのサンプリングレート（「SMUX-II」モード）で使用しています。両方のユニットを96kHzに設定する必要があります。それぞれ4チャンネルのオーディオを伝送する光ケーブルが2本必要です。Red 8Lineが同期リーダーです。
この設定は192kHzのサンプリングレート（「SMUX-IV」モード）にも適用可能で、その場合、各光ケーブルは2チャンネルのオーディオ信号を伝送します。
この例で示した設定は、2つのADAT入力とワードクロック出力を備えた、96/192kHz対応のオーディオインターフェースであれば、どれでも適しています。
アナログミキシングデスク

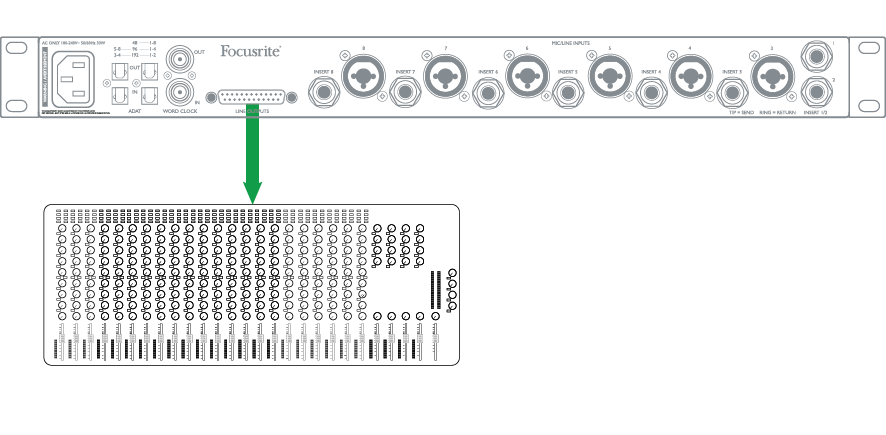

この設定では、 Clarett⁺ OctoPreのマイク プリアンプと AIR モードを組み合わせて、アナログ ミキシング デスク用の高品質な「フロント エンド」を実現します。8 ウェイ ルームを使用して、OctoPre の LINE OUT ソケットをミキシング デスクの 8 つのライン入力に接続します。これには、一方の端に 25 ウェイ D-sub、もう一方の端にデスクのライン入力に適した 8 つのコネクタが必要です。(既製のルームは、プロ用オーディオ サプライヤから入手できます)。
この構成は、OctoPreをあらゆるタイプの8チャンネルアナログ機器の入力段として使用する場合にも適しています。
なぜなら Clarett⁺ OctoPreの ADAT出力 ポートは常にアクティブであるため、ADAT インターフェイスを備えた DAW (またはその他の録音デバイス) でパフォーマンスを同時に録音することもできます。

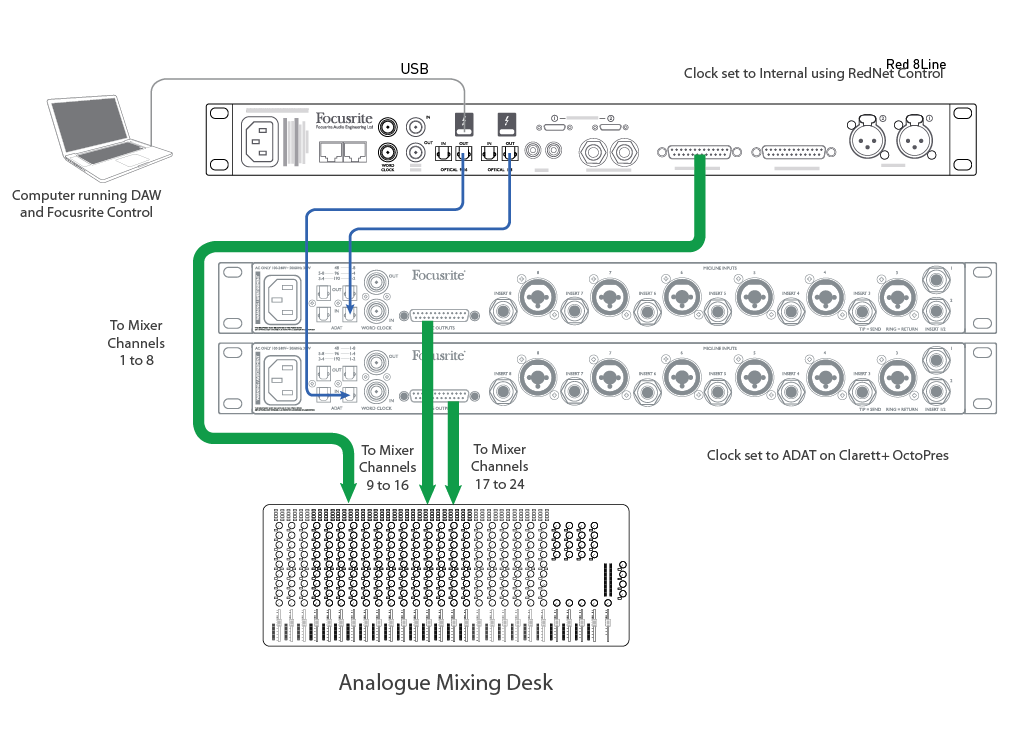

この例では、ミックスダウンのためにアナログミキシングデスクに多数のDAWトラックを接続する方法を示します。Red 8Lineインターフェースの8つのアナログ出力は、デスクのチャンネル1～8に接続されています。Red 8Lineの 光出力 ポートへの 光学入力 2つのポート Clarett⁺ OctoPres に設定し、両方で ADAT>LINE を有効にします。例 4 のような配線を使用して、2 つの OctoPre をデスクのチャンネル 9 ～ 24 に接続します。
この状況では通常、Red 8Lineが同期リーダーとなるため、クロックソースはInternalに設定されます。 Clarett⁺ OctoPres は ADAT に設定されているため、両方とも ADAT 光接続を介して Red 8Line に同期します。
この例のセットアップでは、1台だけ使用した場合、16個のDAWトラックをデスクに送信できます。 Clarett⁺ OctoPre。
上記のチャンネル数は、44.1/48 kHz のサンプリングレートで適用され、Focusrite Red 8Line をプライマリ インターフェースとして使用します。
