ご購入ありがとうございます Clarett⁺ OctoPreは、ADAT 接続を備えたスタジオグレードの 8 チャンネル マイク プリアンプで、極めて高品質の入出力を必要とするエンジニアやプロデューサー向けに設計されています。独自の完全アナログ Air 機能を備えた、高ヘッドルーム、低ノイズ、低歪みの次世代 Clarett+ マイク プリアンプ 8 基により、正確で明瞭な録音をキャプチャできます。超ワイド ダイナミック レンジの独立した AD および DA コンバータにより、真実の音を聴くことができ、あなたと共同制作者はこれまで以上に音楽を身近に感じることができます。
Clarett⁺ OctoPre すべての機器を接続し、高品質のマルチトラッキングを簡単にするスタジオアップグレードです。Clarett+ 2Pre、Clarett+ 4Pre、または Clarett+ 8Pre と組み合わせて使用し、ADAT 経由で接続すると、あらゆるマルチチャンネル録音セッションに最適なパートナーになります。
このユーザーガイドでは、ハードウェアの詳細な説明を提供し、製品の操作機能を完全に理解するのに役立ちます。ガイドをよく読んで、製品がもたらすすべての可能性を十分に理解することをお勧めします。 Clarett⁺ OctoPre 提供できるものがあります。
注記
このユーザー ガイドをPDF 形式でダウンロードするには、次の URL にアクセスしてください。downloads.focusrite.com
本書は、Clarett⁺ OctoPreユーザーガイドのバージョン 6.1です。
の Clarett⁺ OctoPre は、マイク、ライン、楽器入力信号に使用する8チャンネルのプリアンプです。アナログ出力とデジタル出力の両方が提供されます。デジタル出力はADATフォーマットで光TOSLINKコネクタで、光ケーブルを使用してADAT搭載のインターフェースに簡単に接続できます。 Clarett⁺ OctoPre 44.1、48、88.2、または 96 kHz のサンプル レートで 8 チャンネルのオーディオを送受信できます。また、176.4 または 192 kHz で 4 チャンネルのオーディオを送受信できます。
の Clarett⁺ OctoPre 8 つの次世代の高性能 Clarett+ プリアンプを搭載し、広いヘッドルーム、低歪み、低ノイズを実現するプリアンプ設計により、最もクリアでパワフルなオーディオをキャプチャします。
新しく改良された高性能ADおよびDAコンバーターは、極めて低いノイズと高ダイナミックレンジのオーディオを提供し、これまで以上に強力なレコーディングを実現します。各チャンネルの切り替え可能なチャンネルインサートにより、 Clarett⁺ OctoPre クリエイティブなプロセスの中心であり、ワードクロック入力により、システムに利便性と信頼性がもたらされます。
ADAT入力を使用すると、Clarett+ 8PreなどのインターフェースのADAT出力に接続して、レコーディングシステムの出力チャンネル数を増やすことができます。
-

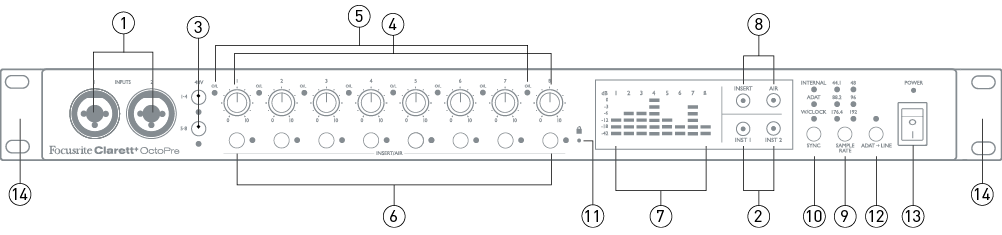

入力1 ＆ 2 – コンボXLR入力ソケット – マイク、楽器（ギターなど）、またはラインレベル信号を、XLRまたは1/4インチジャックで接続します。楽器またはラインレベル信号には、TRS（バランス）またはTS（アンバランス）ジャックプラグのどちらでも使用できます。
-
インスタンス1 ＆ インスタンス2 – 入力1と2を「インストゥルメント」モードに設定するための2つのスイッチがあります。INSTを選択すると、ゲイン範囲と入力インピーダンスが（LINEと比較して）変更され、入力がアンバランスになります。これにより、2極（TS）ジャックプラグを介して楽器を直接接続するのに最適化されます。INSTがオフの場合、入力はラインレベル信号の接続に適しています。ラインレベル信号は、3極（TRS）ジャックを介してバランス接続することも、2極（TS）ジャックを介してアンバランス接続することもできます。各スイッチには、選択を確認するための赤いLEDが付いています。
-
48V – マイク入力1～4と5～8それぞれに対応するコンボコネクタのXLR接点に48Vファンタム電源を供給するためのスイッチが2つあります。（入力3～8は背面パネルにあります。）各スイッチには、ファンタム電源が有効になっていることを示す赤いLEDが付いています。すべてのマイクがファンタム電源を必要とするわけではありません。お使いのマイクがファンタム電源を必要とするかどうか不明な場合は、マイクのマニュアルをお読みください。
-
得 1 に 8 – 8つのロータリーコントロール：入力1～8の信号の入力ゲインをそれぞれ調整します。
-
O/L 各入力チャンネルには赤色の「過負荷」LEDが搭載されています。このLEDは信号レベルが+19.5 dBuに達すると点灯します。クリッピングを避けるため、LEDが点灯しないように常にレベルを調整してください。
-
挿入/エア – チャンネルごとに 1 つのスイッチがあり、INSERT および AIR メインスイッチの設定に応じて、チャンネルの背面パネル挿入ポイントまたはチャンネルの AIR 機能を有効にします [8]。各スイッチには関連する LED があり、INSERT が選択されている場合は緑色に、AIR が選択されている場合は黄色に点灯します。
-
メーター – 8つのアナログ入力信号の信号レベルを表示する8つの6セグメントLEDメーター。入力メーターは、入力ゲインステージ後の信号レベルを表示します。LEDは、-42、-18、-12 dBFS（緑）、-6、-3 dBFS（黄）、0 dBFS（赤）で点灯します。0 dBFSはデジタルクリッピングを示すため、常に避けてください。
-
入れる そして 空気 機能メインスイッチ：内部LED（INSERT＝緑、AIR＝黄）を備えた2つのスイッチで、チャンネルごとのINSERT/AIRスイッチの機能を決定します[6]。
-
サンプルレート – 6段階のサンプリングレート設定を切り替えるスイッチ。現在のレートは緑色のLEDで表示されます。OctoPreは使用中のサンプリングレートを記憶するため、電源を入れ直してもその設定は維持されます。
-
同期 – 3つの利用可能なデジタル同期ソース（内部同期、ADAT同期、ワードクロック）を切り替えるスイッチ。現在選択されているソースは、隣接する赤色LEDのいずれかで表示されます。OctoPreは使用中の同期ソースを記憶するため、電源のオン/オフを繰り返してもその設定は保持されます。
-
（ロック） – 緑色のLEDが点灯し、クロック同期を確認します。 Clarett⁺ OctoPreの内部クロックまたは外部デジタル入力に接続します。
-
ADAT > LINE – 無効にすると、入力チャンネル1～8はリアパネルに送られます ライン出力 コネクタ (アナログ) と ADAT 出力ポート (デジタル)。ADAT>LINE モードが有効になっている場合、ADAT 入力ポートに存在する信号は OctoPre に送信されます。 ライン出力 コネクタ。これにより、システムに8チャンネルのアナログ出力を追加できます。赤色のLEDが点灯すると、このモードが有効になっていることがわかります。このモードでは、アナログ入力（チャンネル1～8）はADATデジタル出力にルーティングされたままになります。使用中のモードはメモリに保存されるため、電源を切っても保持されます。
-
力 – AC電源スイッチとLED。
-

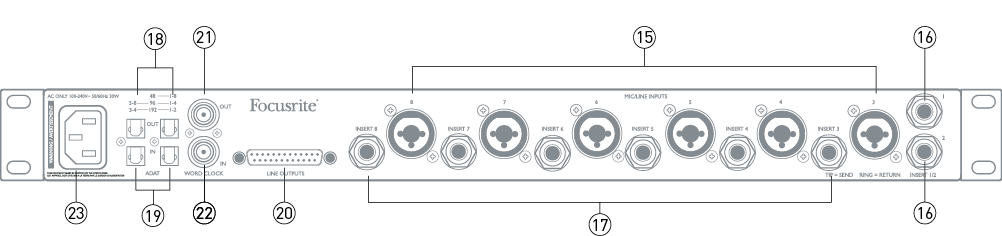

取り付け用ラックイヤー Clarett⁺ OctoPre 標準の 19 インチ機器ラックに収納できます。
-
マイク/ライン入力 3 に 8 – 6つのコンボXLRコネクタ — チャンネル3～8の入力にはINSTモードはありませんが、それ以外はチャンネル1および2の入力と同じです。
-
挿入 1 ＆ 2 – 2つの1/4インチTRSジャックソケットを備え、外部処理機器をチャンネル1と2に接続するためのアクセスポイントを提供します。インサートはフロントパネルで有効化されます。 挿入/エア スイッチ[6]と[8]はアンバランスです。ソケットは次のように配線されています。
フロントパネルに注意してください O/L LED [5]は、挿入送信前に信号レベルを監視し、過剰な信号レベルが外部機器に送信されないようにします。
-
挿入物3 に 8 – 6 x ¼インチ TRS ジャック ソケットは、チャンネル 3 から 8 の挿入ポイントを提供します。これらは電気的に [16] と同一です。
-
光出力 – ユニットのデジタル出力を提供する2つのTOSLINKコネクタ。2つのコネクタの使用方法は、サンプリングレートによって異なります。
-
光入力 – ADAT>LINEモードで使用する場合、ユニットにデジタル入力を提供する2つのTOSLINKコネクタ。これらはチャンネル1～8への「デジタル」入力ではないことに注意してください。これらのポートに入力された信号はAIR回路を通過しず、インサートでも利用できません。2つのコネクタの使用は、[18]に示すようにサンプルレートに依存します。
-
ライン出力1 に 8 – 25ピンメスD-subコネクタ上の8つのバランスアナログライン出力。このコネクタは常にアクティブで、通常はチャンネル1から8の出力を伝送し、 Clarett⁺ OctoPre スタンドアロンの8チャンネルアナログマイクプリとして使用できます。ADAT > LINEモードでは、コネクタは入力された信号を伝送します。 光学入力 ポート[19]。コネクタのピン配置は、8チャンネルアナログインターフェースの「Tascam」規格に準拠しています。
ピン
関数
ピン
関数
1
出力8「ホット」(+)
14
出力8「コールド」（-）
2
出力8 GND
15
出力7「ホット」(+)
3
出力7「コールド」（-）
16
出力7 GND
4
出力6「ホット」(+)
17
出力6「コールド」（-）
5
出力6 GND
18
出力5「ホット」(+)
6
出力5「コールド」（-）
19
出力5 GND
7
出力4「ホット」(+)
20
出力4「コールド」（-）
8
出力4 GND
21
出力3「ホット」(+)
9
出力3「コールド」（-）
22
出力3 GND
10
出力2「ホット」(+)
23
出力2「コールド」（-）
11
出力2 GND
24
出力1「ホット」(+)
12
出力1「コールド」（-）
25
出力1 GND
13
n/c
-
ワードクロック出力 – BNCコネクタは Clarett⁺ OctoPreのワードクロック。他のデジタルオーディオ機器を同期させるために使用できます。
-
ワードクロックイン – 外部ワードクロック信号接続用のBNCコネクタ。設定で選択 同期 WORD入力へ。スタジオ内のすべてのデジタルオーディオ機器の同期を提供するリーダー基準クロックをお持ちの場合は、この入力を使用してください。
-
AC電源 – 標準IECコンセント。 OctoPre 本製品には「ユニバーサル」電源が搭載されており、100～240Vの交流電源電圧、50Hzまたは60Hzの周波数で動作します。
