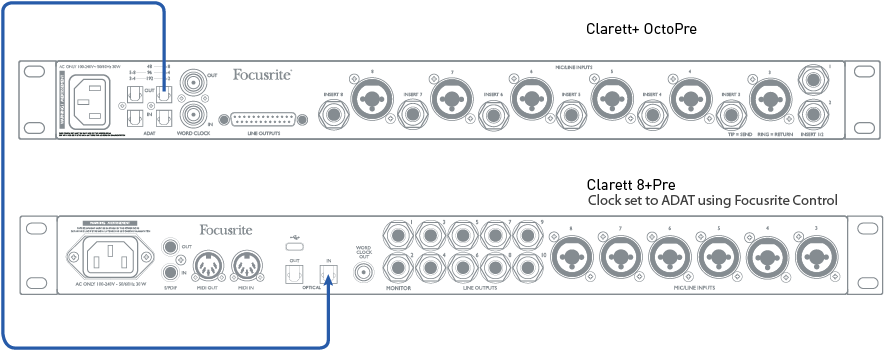

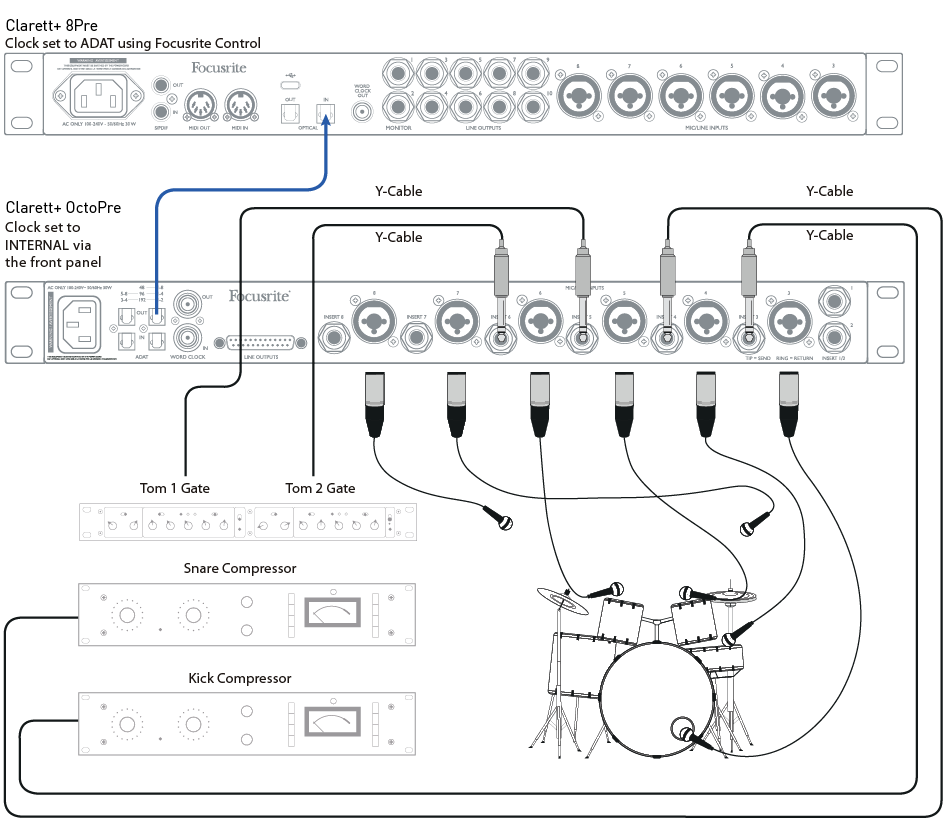

ここでは 光出力 に Clarett⁺ Octopre 接続されている 光学入力 Focusrite Clarett+ 8Pre オーディオ インターフェイスに光ケーブル 1 本で接続します。両方のユニットは 44.1 kHz のサンプル レートで動作します。OctoPre のクロック ソースは INTERNAL に設定されており、8Pre はクロック ソースが ADAT (Focusrite Control 経由) に設定されているため、それに同期されます。
このセットアップにより、たとえば最大 16 個のマイクまたはライン ソースを DAW に同時に録音できるようになり、ライブ バンドの録音に最適です。

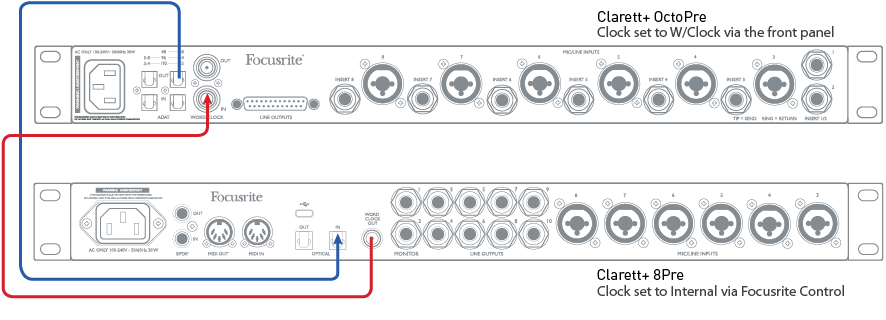

ここ 光出力 に Clarett⁺ Octopre 接続されている 光学入力 Focusrite Clarett+ 8Preオーディオインターフェースに光ケーブル1本で接続。両ユニットとも44.1kHzのサンプルレートで動作。OctoPreのクロックソースはW/CLOCKに設定されており、 ワードクロックイン 入力は接続されている ワードクロックアウト Clarett+ 8Pre に BNC ケーブルで接続します。Clarett+ 8Pre のクロック ソースは INTERNAL (Focusrite Control 経由) に設定されており、同期リーダーになります。ADAT 入力とワード クロック出力を備えた他のオーディオ インターフェイスにも適しています。

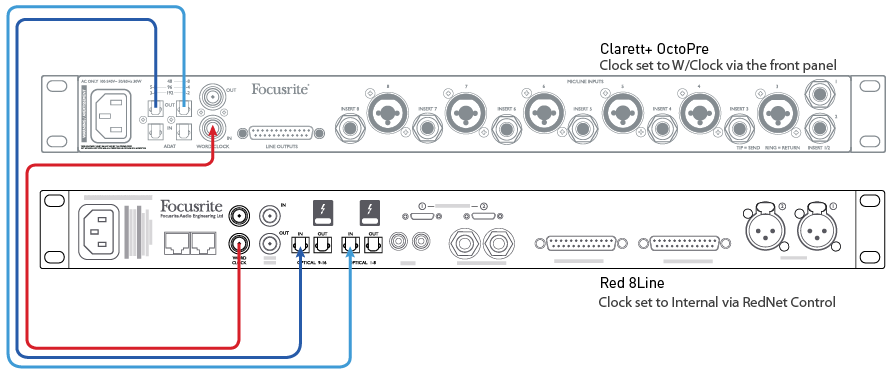

この例では、例 2 と同様の設定を示していますが、96 kHz のサンプル レートで動作する Focusrite Red 8Line オーディオ インターフェイス (「SMUX-II」モード) を使用しています。両方のユニットを 96kHz に設定する必要があります。それぞれ 4 チャンネルのオーディオを伝送する 2 本の光ケーブルが必要です。Red 8Line は同期リーダーです。
この設定は 192 kHz のサンプル レート (「SMUX-IV」モード) でも適用でき、各光ケーブルは 2 つのオーディオ チャンネルを伝送します。
この例のセットアップは、2 つの ADAT 入力とワード クロック出力を備えた他の 96/192 kHz 対応オーディオ インターフェイスにも適しています。
アナログミキシングデスク
この設定では、 Clarett⁺ Octopreのマイク プリアンプと AIR モードを組み合わせて、アナログ ミキシング デスク用の高品質な「フロント エンド」を実現します。8 ウェイ ルームを使用して、OctoPre の LINE OUT ソケットをミキシング デスクの 8 つのライン入力に接続します。これには、一方の端に 25 ウェイ D-sub、もう一方の端にデスクのライン入力に適した 8 つのコネクタが必要です。(既製のルームは、プロ用オーディオ サプライヤから入手できます)。
このセットアップは、OctoPre をあらゆるタイプの 8 チャンネル アナログ デバイスの入力ステージとして使用する場合にも適しています。
なぜなら Clarett⁺ Octopreの ADAT出力 ポートは常にアクティブであるため、ADAT インターフェイスを備えた DAW (またはその他の録音デバイス) でパフォーマンスを同時に録音することもできます。

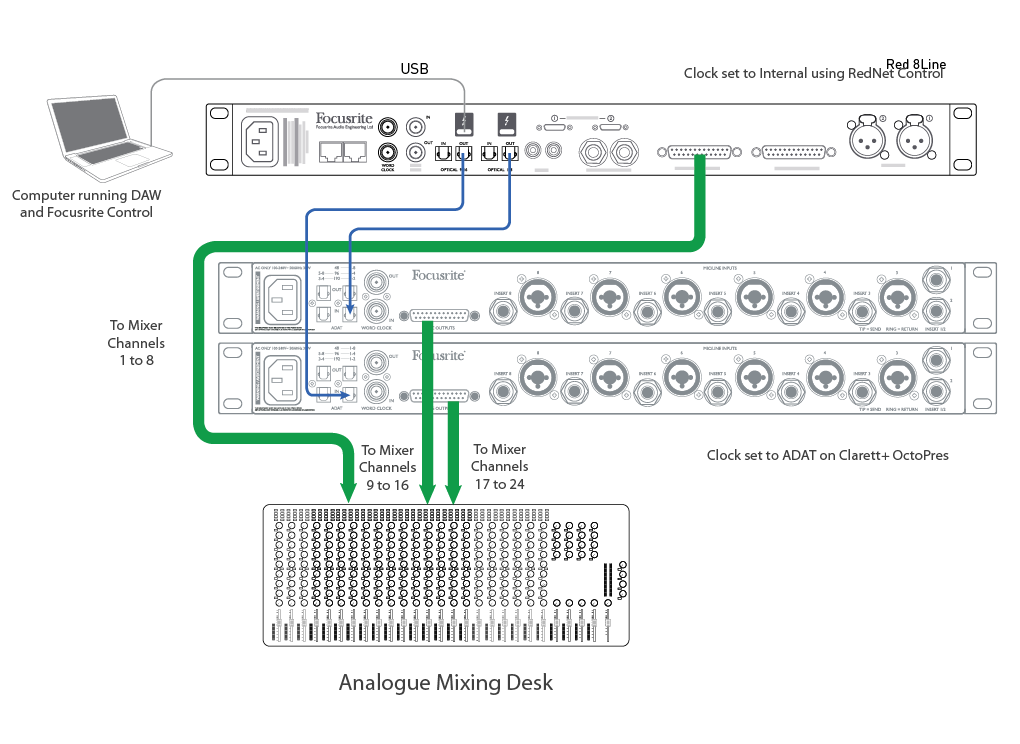

この例では、ミックスダウンのためにアナログミキシングデスクに多数のDAWトラックを接続する方法を示します。Red 8Lineインターフェースの8つのアナログ出力は、デスクのチャンネル1～8に接続されています。Red 8Lineの 光出力 ポートへの 光学入力 2つのポート Clarett⁺ Octopres に設定し、両方で ADAT>LINE を有効にします。例 4 のような配線を使用して、2 つの OctoPre をデスクのチャンネル 9 ～ 24 に接続します。
この状況では通常、Red 8Lineが同期リーダーとなるため、クロックソースはInternalに設定されます。 Clarett⁺ Octopres は ADAT に設定されているため、両方とも ADAT 光接続を介して Red 8Line に同期します。
この例のセットアップでは、1台だけ使用した場合、16個のDAWトラックをデスクに送信できます。 Clarett⁺ Octopre。
上記のチャンネル数は 44.1/48 kHz のサンプル レートに適用され、Focusrite Red 8Line をプライマリ インターフェイスとして提供します。
