使用方法 Clarett⁺ Octopre

8 つのアナログ入力はすべて「コンボ XLR」コネクタを使用します。これらは、オス XLR コネクタ、TS (アンバランス) ¼ インチ ジャック、または TRS (バランス) ¼ インチ ジャックを受け入れます。

XLR コネクタを使用すると、プリアンプはマイク レベルの信号を受信するためにゲインとインピーダンスを自動的に設定します。1/4 インチ プラグを使用する場合、プリアンプはバランスまたはアンバランスのライン レベル信号を受け入れます。INST モード (チャンネル 1 または 2) を有効にすると、1/4 インチ入力はアンバランスの高インピーダンス信号に最適化されます。

ライン出力を接続できます Clarett⁺ Octopre 外部機器（またはその他のデバイス）のアナログ ライン入力に接続して、アナログ 8 チャンネル マイク プリアンプとして使用したり、ADAT>LINE モードのときに ADAT 信号用のアナログ「ブレイクアウト ボックス」として使用したりできます。

出力はバランス型です。ピン配置については[20]を参照してください。既製のDB25-XLRまたはDB25-ジャックブレークアウトケーブルは、プロ用オーディオサプライヤーから入手できます。

使用 光出力 ADATポート[18]に接続して Clarett⁺ Octopre TOSLINK 光ケーブルを使用してオーディオ デバイスの ADAT 入力に接続します。

ポートは、1 本の光学ケーブルを介して 44.1 kHz または 48 kHz のサンプル レートで 8 チャンネルのオーディオを送信できます。これらのサンプル レートでは、2 つのポートは同じ 8 チャンネルを伝送します。

88.2 kHz または 96 kHz のサンプル レートでは、各ポートは 4 つのチャネルを送信します。右側のポートはチャネル 1 ～ 4 を伝送し、左側のポートはチャネル 5 ～ 8 を伝送します。8 つのチャネルすべてを送信するには、2 本の TOSLINK ケーブルが必要です。

176.4 kHz または 192 kHz のサンプル レートでは、各ポートは 2 つのチャンネルを送信できます。右側のポートはチャンネル 1 と 2 を伝送し、左側のポートはチャンネル 3 と 4 を伝送します。これらのサンプル レートでは、OctoPre は 4 つのデジタル オーディオ チャンネルに制限されます。チャンネル 5 ～ 8 の出力は ADAT ポート経由では利用できません。

使用 サンプルレート スイッチ[9]でサンプルレート周波数を選択します。 Clarett⁺ Octopre 受信側のデジタルデバイスに設定されているサンプルレートと一致します。

2 つの同期オプションが利用可能です:

Clarett⁺ Octopre クロックリーダーとして:

OctoPreを受信デバイスに接続します。 光出力 ポートを確認し、受信側デバイスが ADAT 入力からクロックを供給するように設定されていることを確認します (両方のデバイスのサンプル レートが一致します)。

OctoPreでは、 同期 に設定する必要があります 内部 そして LEDが点灯します。

別の方法としては、受信デバイスを Clarett⁺ Octopreの ワードクロックアウト BNC ケーブルを使用します。受信デバイスの同期ソースは、外部ワードクロック入力に設定する必要があります。

Clarett⁺ Octopre クロックフォロワーとして:

OctoPreをインターフェースに接続します 光出力 ポートに接続し、デジタルシステムのワードクロックリーダーからOctoPreの ワードクロックイン コネクタ（すべてのデバイスのサンプル レートが一致することも確認します）。

OctoPreでは、 同期 W/CLOCKに設定し、 LEDが点灯します。

使用 光学入力 ADATポート[19] デジタルオーディオ（DAWの出力など）をアナログに変換する必要がある場合は、 Clarett⁺ OctopreADAT > LINE モード。

右側のポートは、1 本の光ケーブルを介して 44.1 kHz または 48 kHz のサンプル レートで 8 チャンネルのオーディオを受信できます。

88.2 kHz または 96 kHz のサンプル レートでは、各ポートは 4 つのオーディオ チャネルを受信できます。右側のポートはチャネル 1 ～ 4 を伝送し、左側のポートはチャネル 5 ～ 8 を伝送します。8 つのチャネルすべてを受信するには、2 本の TOSLINK ケーブルが必要です。

176.4 kHz または 192 kHz のサンプル レートでは、各ポートは 2 チャンネルのオーディオを受信できます。右側のポートはチャンネル 1 と 2 を、左側のポートはチャンネル 3 と 4 を伝送します。OctoPre は、これらのサンプル レートでは 4 チャンネルのデジタル オーディオに制限されます。

使用 サンプルレート スイッチ[9]で希望の周波数を選択する。 Clarett⁺ Octopre 送信デジタルデバイスに設定されたサンプルレートと一致します。

Clarett+ シリーズの全モデルの重要な特徴は、アナログ プリアンプ設計です。回路には AIR 機能が含まれており、各チャンネルで個別に選択できます。AIR は、プリアンプの周波数応答を微妙に変更して、Focusrite のクラシックなトランスフォーマー ベースの ISA マイク プリアンプのインピーダンスと共振特性をモデル化します。マイクで録音すると、ボーカルや多くのアコースティック楽器に最も必要とされる中周波数範囲の明瞭度と鮮明度が向上していることに気付くでしょう。

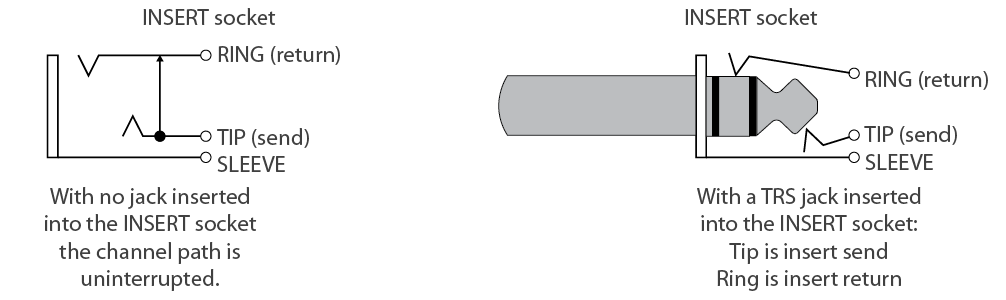

各プリアンプ チャンネルには、コンプレッサーやノイズ ゲートなどの外部処理機器を接続するための切り替え可能なインサート ポイントがあります。インサートには送信と戻りがあります。INSERT ソケットにジャックがないため、チャンネル信号パスは中断されません。インサート送信と戻りは両方ともアンバランスです。ジャックのチップ (送信) とリング (戻り) が 2 本の別々のケーブルに配線された TRS ジャックを使用します。このようなケーブル (「Y ケーブル」と呼ばれることが多い) は、プロ用オーディオ サプライヤから入手できます。

インサートポイントは、AIR回路の後（外部機器はAIRによって変更された信号を受信します）、フロントパネルのGAINコントロールの後にあります[4]。インサートポイントを使用する場合は、外部プロセッサの入力レベルと出力レベルを調整して、戻り信号が送信とほぼ同じレベルになるようにしてください。外部プロセッサのゲインが高すぎると、OctoPre内でオーバーロードが発生するリスクがあるため、チャンネルメーター[7]を使用して戻り信号レベルを確認してください。

フロントパネルを使用する 挿入/エア ボタン[6]を押して挿入ポイントを有効にします。（最初に 入れる メインスイッチ[8]を使用してチャンネルLEDが緑色に点灯し、選択を確認します。

ADAT>LINEモード（フロントパネルの[12]）を選択すると、アナログに供給される8つのソースが再割り当てされます。 ライン出力 D-subコネクタ[20]。

このモードでは、 Clarett⁺ Octopre 8 チャンネルの ADAT 形式の出力 (たとえば、DAW から) をアナログ入力セットに接続します。たとえば、DAW から外部機器にチャンネルを送信して、ミキシング プロセスの一部として使用できます。

ADAT>LINEモードが有効になっている場合、8つのClarettマイクプリアンプは動作し続け、その出力は 光出力 ポート。
