Scarlett 2i2 4th Gen Studio Pack 各部の名称と特徴

プリアンプの入力ゲインを使うと、コンピュータおよび録音ソフトウェアへ送信する信号レベルを調整できます。

最高の音質での録音を行うには、プリアンプの入力ゲインを適切に設定することが重要になります。プリアンプの入力ゲインが低すぎると入力信号が小さくなります。この状態で録音した信号のレベルを上げると、ノイズが大きく聞こえる場合があります。反対にプリアンプの入力ゲインが高すぎると、入力信号がクリップし耳障りな歪みが録音されてしまう可能性があります。

入力ゲインを上げるには、ゲインノブを時計方向に回します。ゲインノブを回すとゲインHaloが時計回りに徐々に点灯し、ゲインレベルを表示します。ゲインノブの位置と入力ゲイン値の関係は、以下の図の通りです。

プリアンプに信号を入力しながら入力ゲインを調整すると、ゲインHaloはコンピュータへの送信レベルに応じて緑、橙、赤に点灯します。ゲイン・ノブの位置とゲイン値の関係は上記図と同様となります。ゲイン調整後にノブから手を離すと、通常の入力メーター表示に復帰します（入力メーターのページ参照）。

ソフトウェアのゲインコントロール

プリアンプの入力ゲインは、Focusrite Control 2から調整することも可能です。

Focusrite Control 2でプリアンプの入力ゲインを調整するには：

1. 調整するチャンネルの仮想ノブをクリックするか、Tabキーを使ってプリアンプのゲインコントロールを選択します。

2. マウスを上下に動かすか、キーボードの矢印キーを使って、ゲインを増減します（±1dB刻み）。

以下の画像は、プリアンプのゲインを最小、中間、最大に設定した状態を示しています。

入力ゲインなし

ゲイン50％

ゲイン100％

この動画では、Focusrite Control 2からゲインを操作する方法を説明します。

入力メータリング

入力ゲインコントロールを調整してないとき、ゲインHaloは入力メーターとして機能します。入力信号レベルが大きくなると（入力ゲイン設定が高い場合など）、ゲインHaloは緑色から橙色に変化します。入力信号レベルがクリップすると、ゲインHalo全体が赤く点滅します。

下図は、各入力信号レベルにおけるメーター表示を示しています。

1. 入力信号なし

2. -42 dBFS

3. -36 dBFS

4. -24 dBFS

5. -18 dBFS

6. -12 dBFS

7. -6 dBFS

8. 0 dBFS、クリッピング - 信号の歪みやクリップを避けるため、入力ゲインを下げる必要があります。

ヒント

入力信号がクリップするとゲインHalo全体が赤く点灯します。これによりどの角度からでもフロントパネルでクリップの状態を確認できます。

ソフトウェア・メータリング

入力信号レベルは、Scarlett 2i2のフロントパネルと同様にFocusrite Control 2でも確認でき、プリアンプ・ゲインを適切に設定できます。

信号レベルが大きくなると、Focusrite Control 2のメーターの色が緑色から橙色（クリップ寸前）に変化します。

メーター上部のインジケーターは、ピーク・レベル（dBFS）を表示します。ピーク・レベルとは、入力信号のモニタリングを開始してからの最大レベルを指します。ピーク・レベル・メーターをマウスでクリックすると、ピーク値を リセット することができます。

ヒント

録音の際は、ピーク・レベルが-12dBFSになるように心がけてください。これにより、すべてのトラックの録音を終えた際に十分なヘッドルームを確保できます。

入力信号を待機中

入力信号が-18dBに達した様子

クリックしてピーク・レベル・メーターを リセット 。

入力信号やゲイン設定が大きすぎてプリアンプがオーバーロードすると、ピーク・レベル・メーターが赤色に点灯します。ピーク・レベルメーターをマウスでクリックすると、ピーク値を リセット することができます。

信号がクリップすると、メーター上部のクリップ・インジケーターが赤色に点灯します。その場合は、該当するチャンネルを選択してゲインを減らします。

クリックしてピーク・レベル・メーターを リセット 。

Scarlett 2i2では、フロント・パネルのコントロールを用いて各プリアンプを設定します。 Select ボタンを押すことで、設定するプリアンプが切り替わります。

いずれかのプリアンプが常に選択された状態となり、 Select ボタンを押すことで、選択中のプリアンプを切り替えることができます。プリアンプを切り替えると、新たに選択されたプリアンプの番号が緑色に点灯し、各設定の点灯表示が新たなプリアンプの状態に応じて変更されます。

Scarlett 2i2の電源をオンにすると、前回電源をオフにしたときに選択されていたプリアンプが選択されます。

48V（別名ファンタム電源）は、電源を必要とする接続機器に48Vの電圧をインターフェースのXLRコネクタから供給します。主な用途はコンデンサー・マイクですが、 48Vを必要とするインライン・マイク・プリアンプやアクティブ・ダイナミック・マイク、アクティブDIボックスなどにも使用できます。

48Vを有効にするには：

48V アイコンが点灯し、48Vファンタム電源が有効になったことを示します。

48Vファンタム電源がScarlett 2i2の両方のXLR入力および接続機器に供給されます。

48V（ファンタム電源）をソフトウェアで有効にする

48V（ファンタム電源）をFocusrite Control 2で有効にするには、+48Vボタンをクリックします。これは本体フロントパネルの48Vボタンと同様の動作です。

+48Vファンタム電源オフ

+48V ファンタム電源オン

Inst ボタンを使用すると、 Scarlettの6.35mm（1/4インチ）ジャック入力のインピーダンスおよび入力レベルがライン・レベル入力からインストゥルメント・レベル入力に最適な設定に変更されます。各モードでの入力インピーダンスの値は、 仕様 の章で確認できます。Instボタンをオンにせずにエレキ・ギターを接続すると音が籠もりレベルが小さくなりますが、 Inst ボタンをオンにすると適切なサウンドに改善されます。

Inst （インストゥルメント）ボタンは、選択チャンネルの6.35mm（1/4インチ）ライン入力にのみ有効となります。この機能を有効にすると、ライン・レベル機器に適した入力から、インストゥルメント・レベル機器に適した入力に切り替わります。

Inst ボタンを押すと、6.35mm（1/4インチ）ジャック入力のインストゥルメント・モードの有効/無効が交互に切り替わります。 Inst を有効にすると Inst 表示が緑色に、無効にすると白色に点灯します。Instを有効にして入力ジャックにケーブルを接続すると、入力ゲインの最小値が+7dBに変更されます。

Inst を有効（緑色に点灯）にすると、1/4インチ入力にはインストゥルメント・レベル機器を接続できます。以下は接続可能な機器の一例です。

Inst を無効（白色に点灯）にすると、6.35mm（1/4インチ）入力にライン・レベル機器を接続できます。以下は接続可能な機器の一例です。

インストゥルメント/ライン入力をソフトウェアで切り替える

Focusrite Control 2でインストゥルメント入力およびライン入力を切り替えるには、 Inst ボタンをクリックします。

ライン

インストゥルメント

オートゲインを開始し、2i2 4th Gen Studio Packへ信号を10秒間入力（マイクに向かって話す、または楽器を演奏）すると、プリアンプの入力ゲインが最適なレベルに自動的に設定されます。オートゲイン設定後、ゲイン・ノブを用いてゲイン値を手動で微調整することもできます。

オートゲインを使用するには：

カウントダウンが完了すると、メーターが緑色に点灯した後、設定されたゲイン値が表示されます。以上でレコーディングに適切なレベルのゲイン設定が完了となります。

オートゲインの処理が失敗すると、ゲインHaloは赤く点灯します。詳細は、「ゲインHaloが赤く点灯した場合」をご参照ください。

オートゲインをソフトウェアから実行する

この動画では、Focusrite Control 2でオートゲインを使う方法を説明します。

Focusrite Control 2でAuto Gainを使用するには：

1. Focusrite Control 2のAuto Gainボタンをクリックします。

2. オートゲインのカウントダウンが終了するまでマイクに向かって話す（または歌う）か、楽器を演奏します。このとき本番のレコーディングと同じ音量で演奏する（歌う）ことで、適切なレベルを設定できます。

   オートゲイン処理が開始され、ソフトウェア上のゲインHaloがカウントダウンを始めます。

カウントダウンが完了すると、メーターが緑色に点灯した後、設定されたゲイン値が表示されます。以上でレコーディングに適切なレベルのゲイン設定が完了となります。

オートゲインの処理が失敗し、ゲインHaloが赤く点灯した場合

入力信号がオートゲインに適していない場合（信号が検出されないなど）、10秒後にオートゲイン処理が停止し、メーターが赤く点灯します。ゲインはオートゲイン開始前の値に戻ります。

本体のゲインHalo

オートゲイン失敗

これは、信号が入力されない、入力信号レベルが小さすぎる、または大きすぎる、などの理由でオートゲインが適切に処理できない場合に発生します。このエラーが生じた場合は、以下をお試しください。

• 入力ソースが入力端子に正しく接続されているか確認する。

• コンデンサーマイクを使用する場合は、48V（ファンタム電源）を有効にする。

• オートゲイン実行中は音を出し続ける。

• 信号レベルを大きくしすぎない。

  • シンセ、キーボード、アンプシミュレーターなどのラインレベル機器を接続する場合は、XLR入力ではなく6.35mm ジャック入力を使用してください。

  • ソース機器の出力レベルを下げてください。

• 信号レベルが小さすぎる場合は、オートゲインを開始する前に入力ゲインを25～50%上げる。

マルチチャンネル・オートゲイン

オートゲインを開始し、2i2 4th Gen Studio Packへ信号を10秒間入力（マイクに向かって話す、または楽器を演奏）すると、プリアンプの入力ゲインが最適なレベルに自動的に設定されます。オートゲイン設定後、ゲイン・ノブを用いてゲイン値を手動で微調整することもできます。

マルチチャンネル・オートゲイン機能では、インターフェースのすべてのプリアンプ・チャンネルでオートゲイン処理が実行されます。複数チャンネルを同時に録音する場合に、入力レベルを素早く設定できる便利な機能であり、以下のような場面で活用できます。

• ギターを演奏しながら同時にボーカルも録音する場合

• 複数のマイクでドラムキットを録音する場合

• バンドの同時録音

マルチチャンネル・オートゲインを開始するには：

1. Auto ボタンを2秒間長押しします。

   Auto アイコンが10秒間、緑色にゆっくりと点滅し、すべてのチャンネルのゲインHaloが10秒間カウントダウンを開始します。

2. オートゲインのカウントダウンが終了するまでマイクに向かって話す（または歌う）か、楽器を演奏します。このとき本番のレコーディングと同じ音量で演奏する（歌う）ことで、適切なレベルを設定できます。

オートゲインのカウントダウンが完了すると、ゲインHaloが1秒間緑色に点灯した後、設定されたゲイン値が表示されます。以上でレコーディングに適切なレベルのゲイン設定が完了となります。

注記

オートゲイン実行中にAuto Gainボタンを再度押すと、いつでも処理を中止できます。この場合、ゲイン値はオートゲイン開始前の値に復帰します。

Focusrite Control 2でマルチチャンネル・オートゲインを実行する

マルチチャンネル・オートゲインは、Focusrite Control 2からも実行できます。

手順は以下の通りです：

1. Focusrite Control 2を開き、インプット・タブを開きます。

2. Auto Gainボタンの矢印アイコンをクリックしてドロップダウン・メニューを開きます。

3. 「 Auto Gain both」のいずれかを選択します。

   • 「 オートゲイン 両方」を選択すると、2i2 4th Gen Studio Packのすべての入力チャンネルに対してオートゲインが実行されます。

オートゲイン処理が完了すると、実行したチャンネルと新たに変更されたゲイン・レベルがFocusrite Control 2に表示されます。

マルチチャンネル・オートゲインのエラー表示

マルチチャンネル・オートゲインの処理は、対象チャンネルまたはすべてのチャンネルの処理中に失敗する可能性があります。

その場合は、以下のいずれかの方法で解決できます。

• Retryをクリックして選択したすべてのチャンネルに対してオートゲインを再実行します。この場合は、オートゲインが成功したチャンネルにも再度処理が実行されます。

• Closeをクリックし、失敗したチャンネルに対してオートゲインを改めて実行します。

• Closeをクリックし、オートゲインが失敗したチャンネルのゲインを手動で調整します。

オートゲインのカウントイン

2i2でオートゲインを開始すると、入力レベルを適切に設定するために音を出す必要があります。マイクや楽器の準備に時間が必要な場合は、オートゲインのカウントインを使って、オートゲインが開始するまでの時間を設定できます。

オートゲインのカウントインを有効にするには：

1. Focusrite Control 2の入力部タブに移動します。

2. Focusrite Control 2の入力部タブの上部にあるオートゲインボタンをクリックします。

3. クリックして、オートゲインのカウントインの値を選択します：

   オフ 5秒 10秒 20秒 30秒

オートゲインのカウントインを有効にすると、Focusrite Control 2の入力部タブ上部にある小さなタイマーアイコンに、現在のカウントイン時間が秒数で表示されます。

Safe ボタンを押すとクリップセーフ機能が有効になり、入力信号のクリッピングが生じる恐れのある場合に、プリアンプの入力ゲインが自動的に調整されます。

クリッピングは、プリアンプのオーバーロードにより発生する現象で、入力信号に対してゲイン設定が高すぎると発生しやすくなります。プリアンプの歪みであるクリッピングは不快なサウンドになることが多く、録音テイクを台無しにする可能性があります。クリップセーフはこれを回避するのに役立つ機能であり、入力信号レベルが高くなりクリッピングの恐れが生じると、プリアンプのゲインが自動的に制御されます。そのため、クリップセーフを使うことでテイクの録り直しを防ぐことができます。

クリップセーフ を有効にするには：

クリップセーフを有効にすると、 Safe アイコンが緑色に点灯します。クリップセーフ・アイコンは、クリップセーフ・モードが無効かつ使用可能である場合に、白く点灯します。

プリアンプのリンク機能を使用して2つの入力を選択中は、 Safe がいずれのプリアンプにも適用されます。

Focusrite Control 2でクリップセーフを使用する

Focusrite Control 2でクリップセーフ機能を有効にするには、 Safe ボタンをクリックします。

クリップセーフオフ

クリップセーフオン

Airモードを有効にすると、Scarlettのプリアンプを異なるキャラクターを持つ2つのモードで使用できます（Air Presence、Air Presence & Harmonic Drive）。

Airモードは、マイク、ライン、インストゥルメント入力に適用されます。

Airモードを有効にするには目的の入力を選択し、Airボタンを押します。ボタンを1回押すとAir Presenceモード、2回押すとAir Presence & Harmonic Driveモードとなり、再度ボタンを押すとAirモードが無効になります。選択中もモードに応じてAir LEDの色が変化します。

Airモードをソフトウェアから使用する

Air を有効にするには Focusrite Control 2 クリック 空気 ボタン。これは、 空気 ボタンを押す 2i2の前面パネル。

Airモードオフ

Air Presenceが選択中

Air Presence & Driveが選択中

Focusrite Control 2のAirボタンをクリックすると、前回選択されていたAirモードが有効になります。Airモードを変更するには、矢印アイコンをクリックして表示されるポップアップ・メニューから目的のモード（PresenceまたはPresence & Drive）を選択します。

Air Presenceが選択中

Air Presence & Driveが選択中

Output ノブおよび出力レベルメーターは、 Scarlett 2i2のリアパネルにあるOutputs 1および2からの信号レベルを調整/監視します。この出力部は多くの場合、モニター・スピーカーに接続されます。

Output ノブでは、出力レベルをゼロ（左回り一杯）からフルスケール（右回り一杯）の範囲で変更できます。

Outputノブの周囲にあるレベルメーターは、ノブの位置に関係なくコンピュータからの信号レベルを表示するプリフェーダー仕様のメーターです。

ダイレクトモニター  機能を使用すると、インターフェースへの入力信号をコンピュータを経由せずに直接聴くことができるため、不要なレイテンシーやエフェクトが適用される前の入力信号をモニターできます。

ダイレクトモニタリングは、主に以下の場面で使用されます：

ダイレクトモニターがオフのとき、アイコンは白く点灯します。Scarlett 2i2では、モノラルとステレオの2種類のダイレクトモニター設定を選択できます。設定方法は以下の通りです：

モニターの直接調整

から Focusrite Control 2 ダイレクト モニター ミックスを有効にして調整して、入力とソフトウェアの再生チャンネルのバランスをとることができます。

ダイレクトモニターを有効にするには、Focusrite Control 2の「ミキサー」タブをクリックし、右側のパネルにあるダイレクトモニターのソフトウェアスイッチをクリックします。スイッチが緑に点灯し、2i2のフロントパネルでは「Direct」が緑に点灯します。

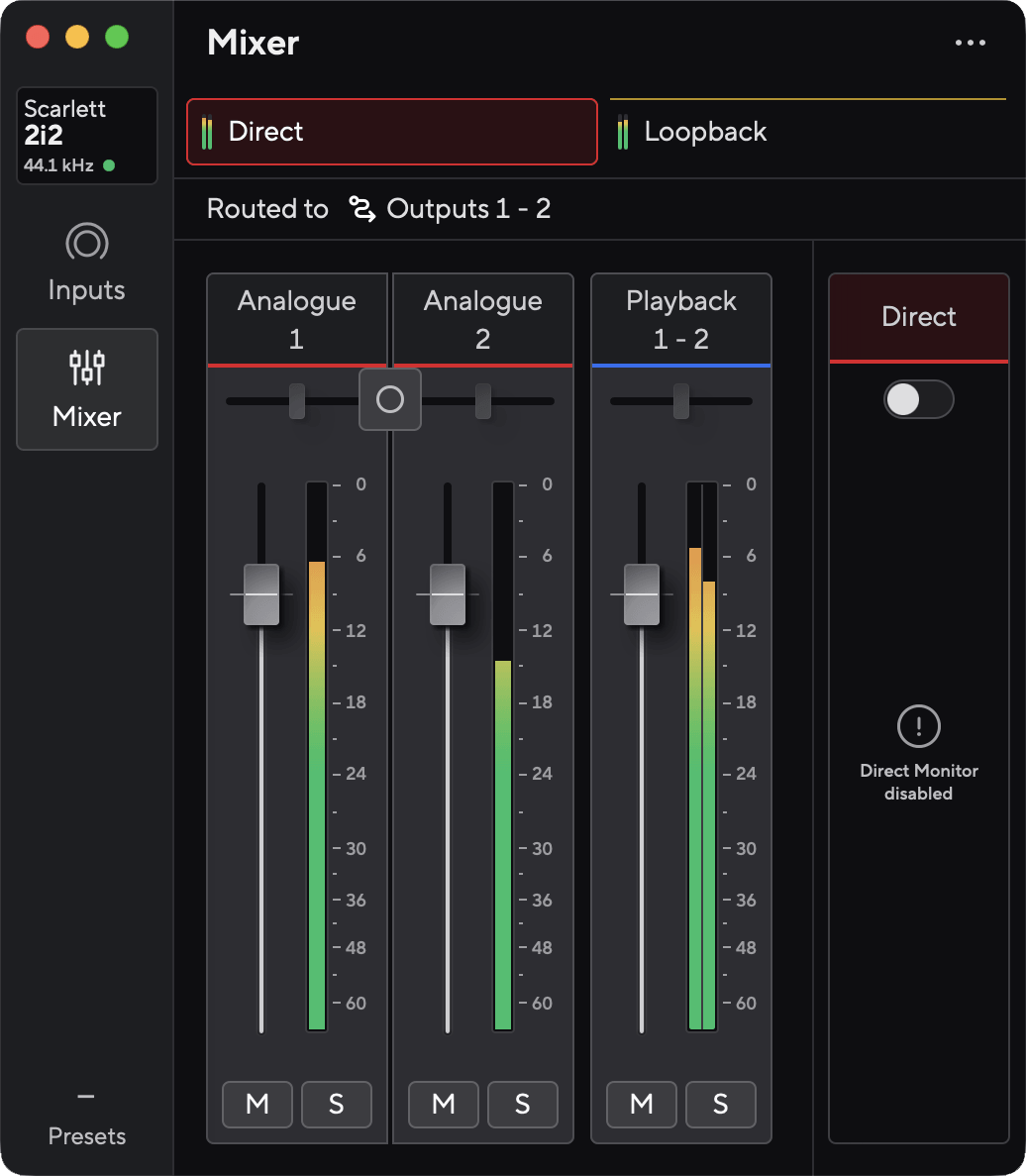

ダイレクトモニターオフ

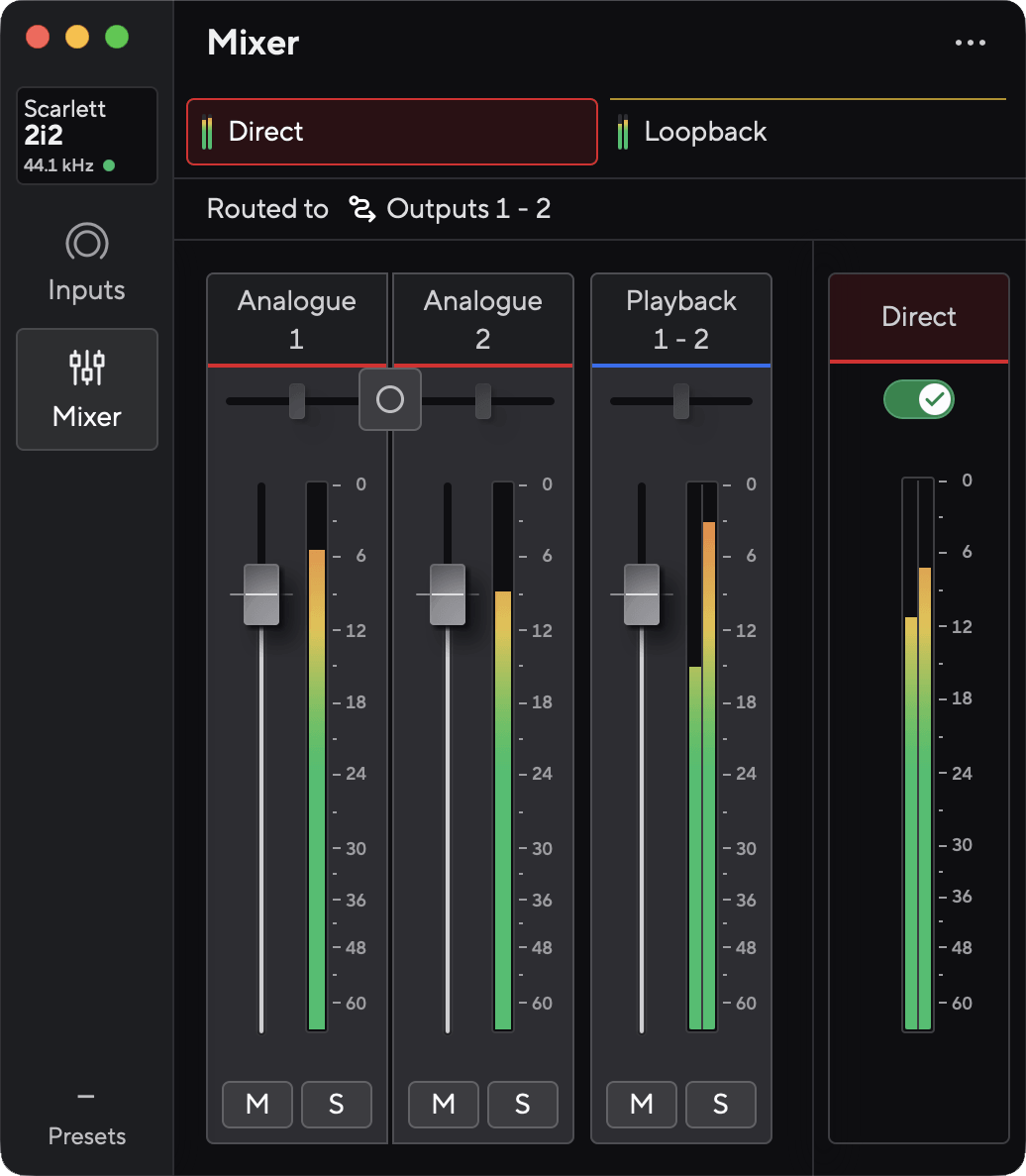

ダイレクトモニターオン

ダイレクト・モニター・ミックスを調整するには:

1. 開ける Focusrite Control 2。

2. 「ミキサー」タブをクリックします。



3. ミキサー チャンネル (フェーダー、ミュート、ソロ ボタン) を使用して、アナログ 1、アナログ 2、および再生 1-2 のレベルを調整します。

   最終メーター下 ダイレクトモニター は、モニター出力とヘッドフォン出力に送られる結合レベルを示しています。

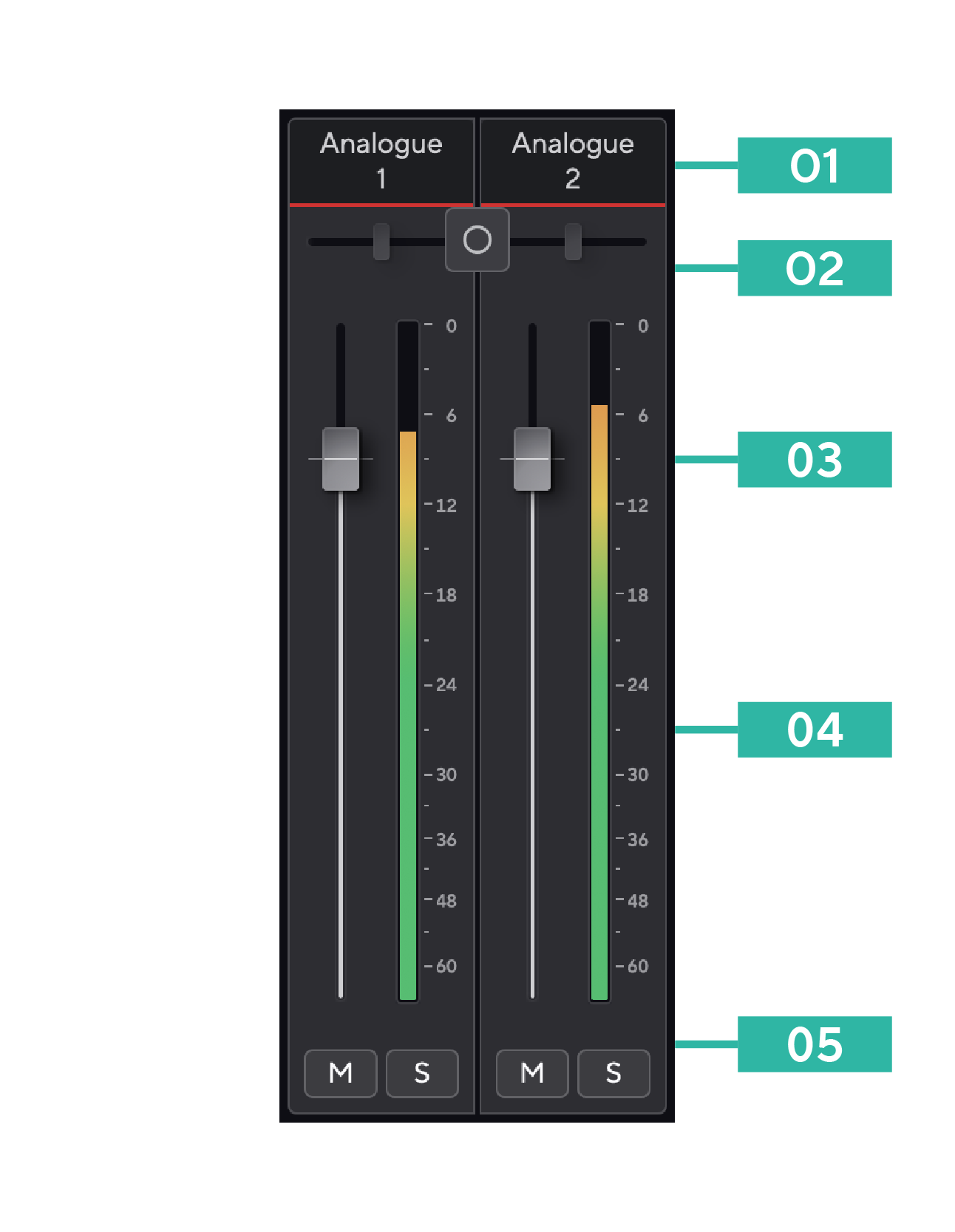

ミキサーチャンネルの使用

Each mixer channel has several functions.

1. ミックス・チャンネル名

   ミキサーチャンネルの入力ソース名です。クリックして名前の変更が可能です。キーボードのタブキーでチャンネルを素早く切り替えることができます。

2. ステレオ/モノラルスイッチ そして パン

   チャンネル間のダイレクト・モニター・モード・ボタンは、ダイレクト・モニター・モードをモノラル間で変更します。 そしてステレオ 。

   両側のパンインジケーターは、ダイレクトモニターミックス内でそのチャンネルがパンされている場所を示します。パンは編集できず、選択したダイレクト モニターに応じて、中央 (モノラル) 左端と右端 (ステレオ) の 2 つの状態があります。

3. フェーダー

   フェーダーは、ミックス先へのレベルを調整します。 Alt キー、オプション ⌥ キー、またはダブルクリックしてリセットします。

   The faders have no effect on the sources you are currently recording.

4. メーター

   チャンネルレベルをdBFS単位で表示します。緑はレベルが良好、オレンジ色はレベルが非常に高いことを示します。

   You'll see two meters for stereo channels, one for each left and right side.

   The meter shows the level post-fader, the fader setting will affect the meter.

5. ミュートおよびソロ

   ミュート - ミュート・ボタンをクリックすると、ミックス内でそのチャンネルが無音になります。ミュートを有効にすると、ミュート・ボタンが青色に点灯します。複数のチャンネルを同時にミュートすることもできます。

   ソロ - ソロ・ボタンをクリックすると、ミックス内のその他のチャンネルが無音になります。ソロを有効にすると、ソロボタンが黄色に点灯します。複数のチャンネルを同時にソロに設定することも可能です。この場合は、ソロにされていないすべてのチャンネルがミュートされます。

   If you enable both Mute and Solo, the last clicked option takes priority.

ヘッドフォン出力部は6.35mm（1/4インチ）TRSジャック用となっています。多くのヘッドフォンの端子は3.5mm TRSジャックとなっていますが、これらのヘッドフォンをScarlett 2i2に接続するには、TRS 6.35mm - 3.5mm変換アダプターを使用してください。

ヘッドフォン出力レベルはヘッドフォン出力コネクタ上部のノブで調整できます。

一部の高インピーダンスヘッドフォンをScarlett 2i2で使用すると、ヘッドフォンボリュームが十分とならない場合があります。そのため、インピーダンス300Ω以下のヘッドフォンの使用をお勧めします。

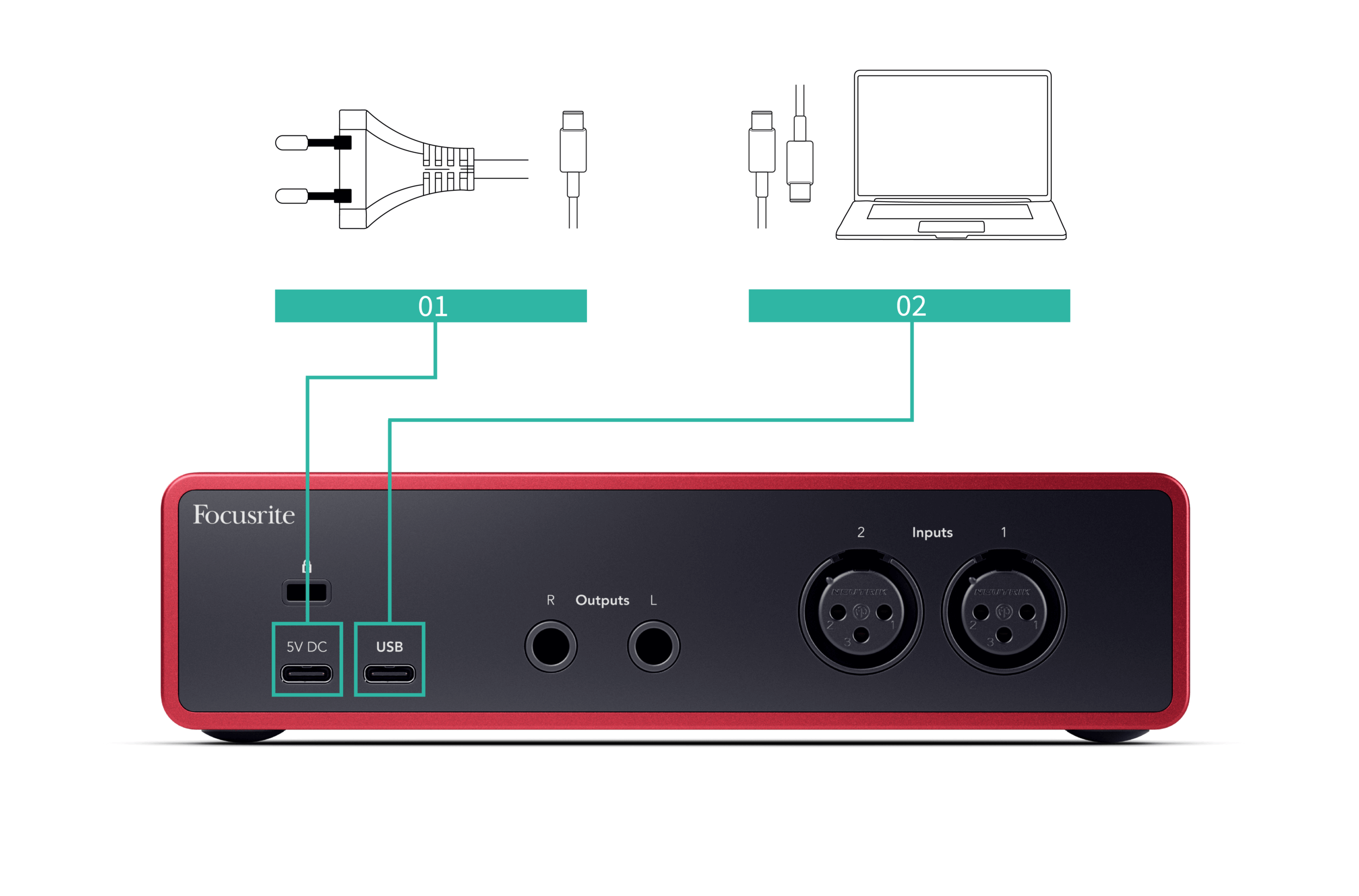

5V DCポート

ほとんどのコンピュータでは、こちらの5V DCポートは不要となります。USBポートが900mAの出力に対応していない一部のコンピュータを使用する場合は、5V DCポートにUSB電源アダプターを接続することで、Scarlettを駆動できます。

Scarlett 2i2は多くの電力を消費します。コンピュータによっては大音量でヘッドフォンを再生する場合などの電力消費が高くなる状況でUSBポートから十分な電力を供給できず、Scarlett 2i2の接続が切断されたり、USBアイコンが赤く点滅する場合があります。

これらの症状が発生した場合は、5V DCポートにUSB電源アダプターを接続し、Scarlettに電源を供給してください。

USBポート

USBと記載されているUSBタイプCポートは、2i2 4th Gen Studio Packとコンピューターを接続するために使用します。

コンピュータと接続することで、USB電源供給、双方向オーディオ伝送、Focusrite Control 2への接続が確立されます。

Outputs 1 および 2 は、 Scarlett 2i2をアンプやアクティブ・モニターに接続するためのライン・レベル出力です。バランス1/4インチTRSジャックを備え、アンバランスTSまたはバランスTRSケーブルを使用して、1/4インチジャック、RCAまたはXLR入力を搭載するスピーカーに接続できます。

Scarlett 2i2のフロントパネルにある Output ノブにて、 Outputs 1 および 2 に送られる信号レベルを調整できます。

3ピンXLR 入力 コネクタは、マイク・レベル信号に対応します。

マイク入力レベルは、フロントパネルの対応する入力ゲインノブで調整できます。コンデンサーマイクを使用する場合は、48Vファンタム電源も利用できます。ファンタム電源は、フロントパネルの48Vボタンで有効にできます。
