以下の仕様は、2i2 4th Gen Studio Packを他の機器と比較したり、互換性を確認するための参考情報となります。これらの内容に不慣れな場合も、ほとんどの場合、使用に支障はございません。
実測値は、可能な限りAES17に準拠して測定しています。
|
Supported Sample Rates |
44.1 kHz, 48 kHz, 88.2 kHz, 96 kHz, 176.4 kHz, 192 kHz |
|
Bit Depth |
24-bit |
|
マイク入力 |
|
|---|---|
|
Frequency Response |
20Hz - 20kHz ± 0.06dB |
|
Dynamic Range (A-weighted) |
|
|
THD+N |
-100dB (-1dBFS @ 8dBゲイン) |
|
Noise EIN (A-Weighted) |
-127dBu |
|
Maximum Input Level (at minimum gain) |
+16dBu |
|
Gain Range |
69dB |
|
Input Impedance |
3kΩ |
|
・ライン入力 |
|
|---|---|
|
Frequency Response |
20Hz - 20kHz ±0.05dB |
|
Dynamic Range (A-weighted) |
115.5dB |
|
THD+N |
-100dB (-1dBFS @ 8dBゲイン) |
|
Maximum Input Level (at minimum gain) |
+22dBu |
|
Gain Range |
69dB |
|
Input Impedance |
60kΩ |
|
楽器入力 |
|
|---|---|
|
Frequency Response |
20Hz - 20kHz ±0.15dB |
|
Dynamic Range (A-weighted) |
113dB |
|
THD+N |
-80dB (-1dBFS @ 8dB Gain) |
|
Maximum Input Level (at minimum gain) |
+12dBu |
|
Gain Range |
62dB |
|
Input Impedance |
1MΩ |
|
ライン出力 |
|
|---|---|
|
Frequency Response |
20Hz - 20kHz ± 0.02dB |
|
Dynamic Range (A-weighted) |
120dB |
|
THD+N |
-109dB |
|
Maximum Output Level |
+16dBu |
|
Output impedance |
100Ω |
|
ヘッドフォン出力 |
|
|---|---|
|
Frequency Response |
20Hz - 20kHz ± 0.1dB @ 33Ω/300Ω |
|
Dynamic Range (A-weighted) |
112dB @ 33Ω 115dB @ 300Ω |
|
THD+N |
-99dB @ 33Ω（最小値） -108dB @ 300Ω（最小値） |
|
Maximum Output Level |
+2.5dBu @ 33Ω +10dBu @ 300Ω |
|
Maximum Output Power |
32mW @ 33Ω 22mW @ 300Ω |
|
Output impedance |
50Ω |
|
アナログ入力 |
|
|---|---|
|
コネクタ |
リアパネルNeutrik® XLRコネクタ x 2 フロントパネルNeutrik® 6.35mm（1/4インチ）ジャックソケット x 2 |
|
マイク/ライン切替 |
自動 フロントパネルの入力に6.35mmジャックを接続すると、マイク入力が無効になります。 |
|
ファンタム電源（48V） |
フロントパネル 48V （ファンタム電源）ボタンまたはソフトウェア内スイッチ |
|
ライン/インストゥルメント切替 |
フロントパネル Inst ボタンまたはソフトウェア内スイッチ |
|
オートゲイン |
フロントパネル Auto ボタンまたはソフトウェア内スイッチ |
|
クリップセーフ |
フロントパネル Safe ボタン |
|
AIRモード |
フロントパネル Air ボタンまたはソフトウェア内スイッチ |
|
アナログ出力 |
|
|---|---|
|
バランス出力 |
リアパネルNeutrik® 6.35mm（1/4インチ）TRSジャックソケット x 2 |
|
ヘッドフォン出力 |
フロントパネル・ステレオ6.35mm（1/4インチ）TRSジャック・ソケット |
|
メイン出力レベルコントロール |
プリフェーダー出力レベルメーターつきフロントパネルアナログコントロールノブ |
|
ヘッドフォンレベルコントロール |
フロントパネルアナログコントロールノブ |
|
その他の入出力 |
|
|---|---|
|
USB |
データ伝送および電源用USB 2.0タイプCコネクタ x 1 - 900mA USBタイプCコネクタ x 1 - 5V DC 4.5W |
|
動作環境 |
|
|---|---|
|
動作気温 |
最大動作温度：40°C / 104°F |
注記
Outputs 1および2への信号は、ヘッドフォン出力にも送信されます。すべてのライン出力信号が、ヘッドフォン出力からも出力されます。
Zoom、Microsoft Teams、OBS Studio、ウェブブラウザなどの一部のWindowsアプリケーションは、プロオーディオソフトウェアで使用されるASIOドライバをサポートしていません。代わりに、Windowsのサウンド設定で公開されているチャンネルにアクセスする、異なるスタイルのドライバを使用しています。
デフォルトでは、 Focusrite Windows コンピュータへのインターフェイスでは、ASIO 以外のアプリケーションでは 1 つの再生デバイスと 1 つの録音デバイスが表示されます。
混乱を避けるために、 Focusrite ドライバーなら Windows に表示または非表示にするチャンネルを選択する これらのアプリに。これは、ASIOドライバーを直接使用するDAW（Ableton LiveやCubaseなど）でのインターフェースの動作には影響しません。
Windows 上の非 ASIO アプリケーションに完全なチャンネル セットを表示するには:
-
クリック Focusrite Windowsタスクバーの通知アイコン。これにより、表示/非表示ウィンドウが開きます。
-
ASIO 以外のアプリに表示するチャンネルを選択します。
たとえば、ストリーミング ソフトウェアにライン入力 3/4 を使用する場合は、「アナログ 3 + 4」にチェックマークを付けます。
-
[OK]をクリックします。
-
ASIO 以外のアプリを開くと、入力チャンネルの各ペアが表示されます。
これはASIOアプリには影響しません
ASIO互換ソフトウェア（Logic Pro、Ableton Live、Cubase、FL StudioなどのほとんどのDAW）は独自のドライバーを使用しており、 すべてのチャンネルWindows のサウンド設定で非表示になっている場合でも、表示されます。
つまり、DAW の設定に影響を与えずに、Zoom または OBS からチャンネルを非表示にすることができます。
|
カプセル |
|
|---|---|
|
エレメント |
エレクトレットコンデンサー |
|
カプセル直径 |
20mm |
|
ポーラーパターン |
単一指向性（カーディオイド） |
|
動作および電気的特性 |
|
|---|---|
|
感度 |
-36dB ±2dB（0dB = 1V/Pa @ 1kHz） |
|
Frequency Response |
30Hz - 18kHz |
|
インピーダンス |
100Ω ±30%（@ 1kHz） |
|
等価雑音レベル |
16dBA（A特性IEC651） |
|
S/N比 |
74dB |
|
電源要件 |
48Vファンタム電源 |
|
現行 |
3mA |

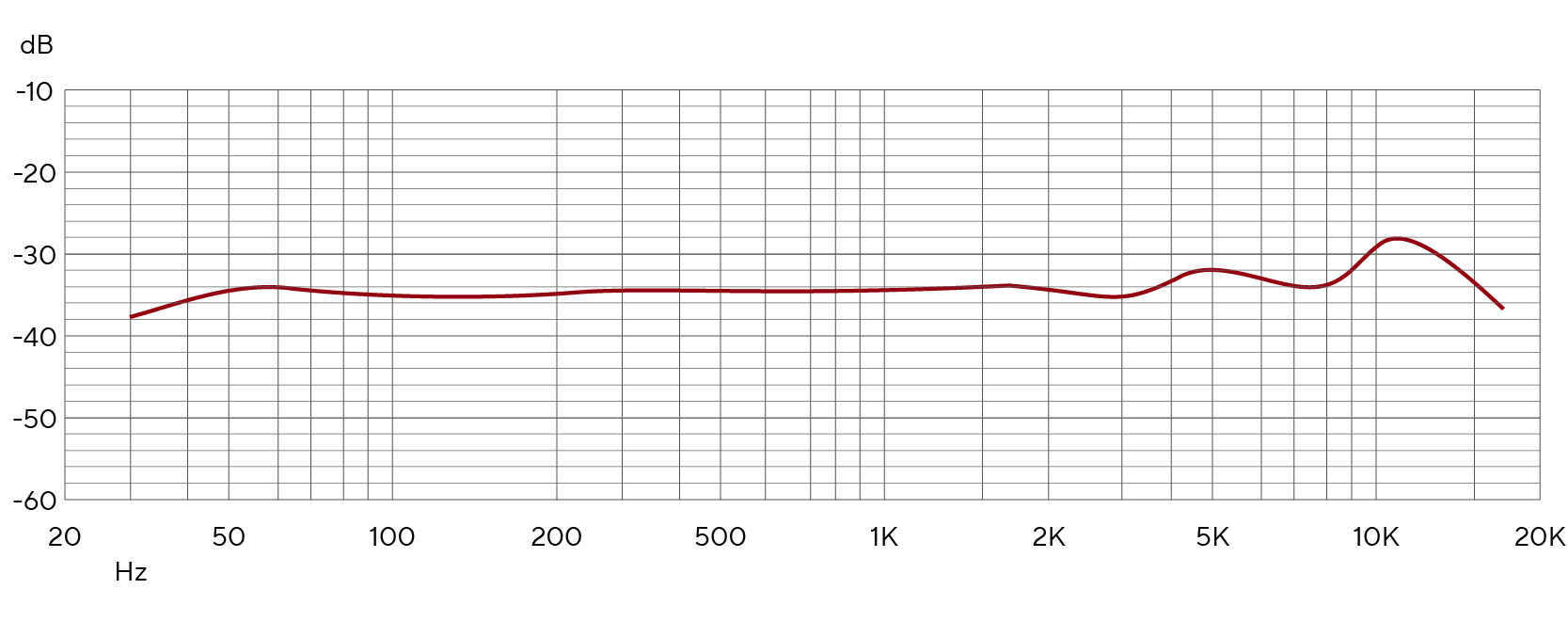

図1 周波数特性グラフ
マイクの周波数応答グラフは、マイクがさまざまな周波数をどのようにキャプチャするかを示します。平坦なグラフは、マイクがすべての周波数を均等に捕捉していることを意味し、ピークまたはディップのあるグラフは、マイクが一部の周波数に対して多かれ少なかれ敏感であることを意味します。 CM25 MkIII は万能マイクとして設計されていますが、特にボーカルやアコースティック楽器の録音に最適です。

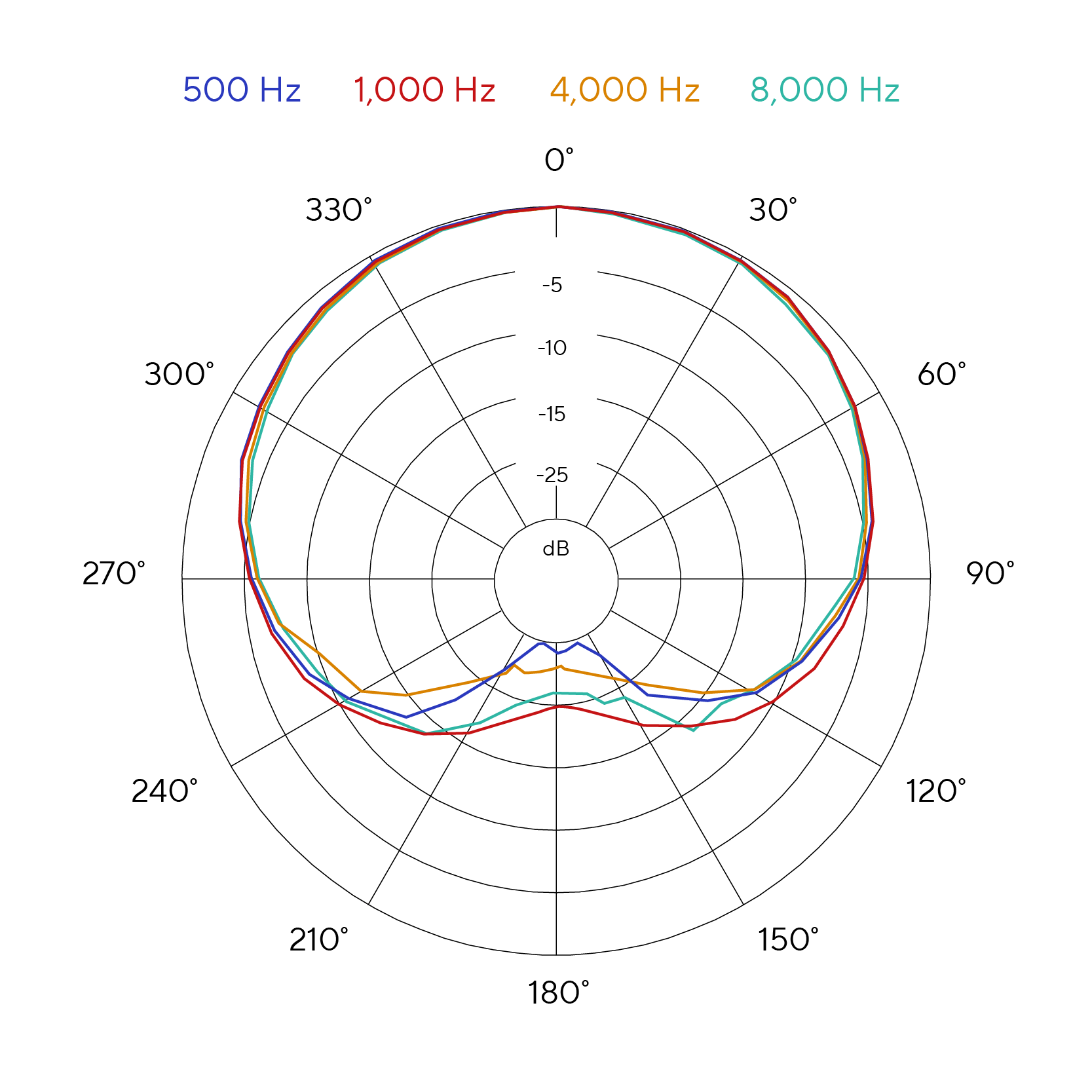

図2 極性パターングラフ
マイクの極性パターン チャートは、マイクがさまざまな方向およびさまざまな周波数の音をどのように拾うかを示します。指向性パターンにはいくつかのタイプがあり、CM25 MkIII はカーディオイド パターンを備えています。このハート型のパターンは、主に正面 (0°) からの音を拾い、側面 (270 ° と 90 °) と背面 (180 °) からの音を遮断します。周囲のノイズを最小限に抑えながら録音する場合に便利です。
|
本体の特徴 |
|
|---|---|
|
取付 |
5/8インチマイククリップ（3/8インチネジ穴アダプタ付属） |
|
正味重量 |
388g（マイククリップなし） 496g（マイククリップあり） |
|

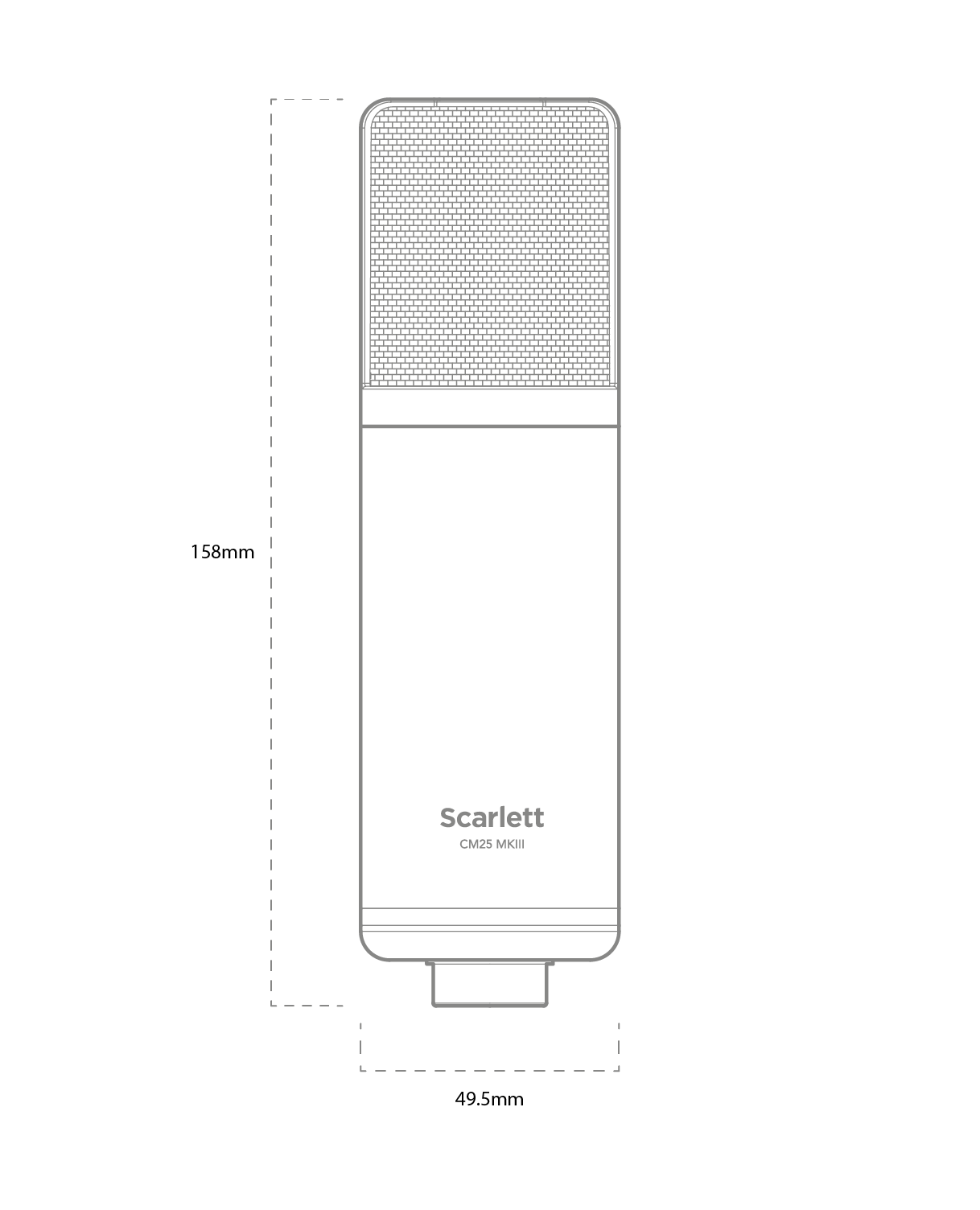

寸法 |
直径：49.5mm（1.95インチ） 長さ：158mm（6.22インチ） |
