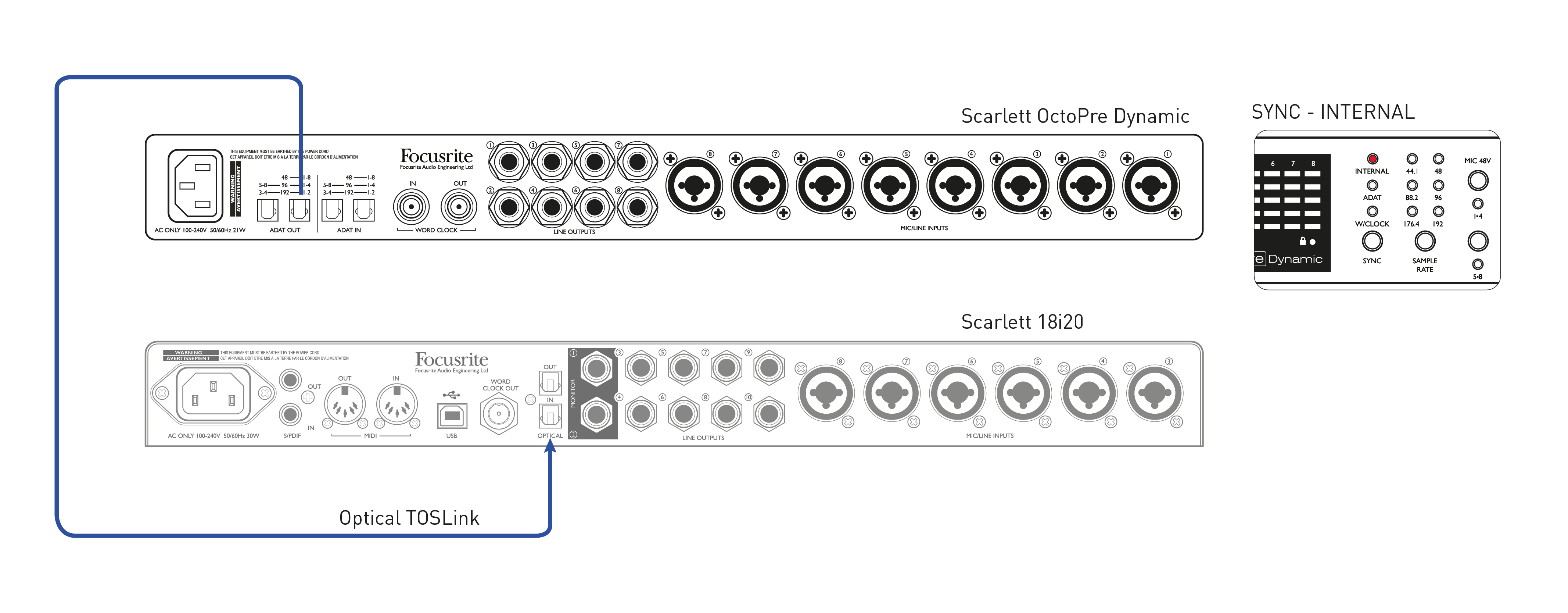

ここ ADAT出力 上の OctoPre 接続されている 光学入力 Scarlett 18i20オーディオインターフェースに光ケーブル1本で接続します。両ユニットとも44.1kHzのサンプリングレートで動作します。 OctoPreのクロック ソースは INTERNAL に設定されており、18i20 のクロック ソースは ADAT (Focusrite Control 経由) に設定されているため、これに同期されます。
このセットアップでは、例えば最大16個のマイクまたはラインソースをDAWに同時に録音できるため、ライブバンドの録音に最適です。8個のソース（ OctoPre）は、必要に応じて内部ダイナミクスの恩恵を受けることができ、信号のダイナミック レンジを制御するために圧縮を適用することができます。

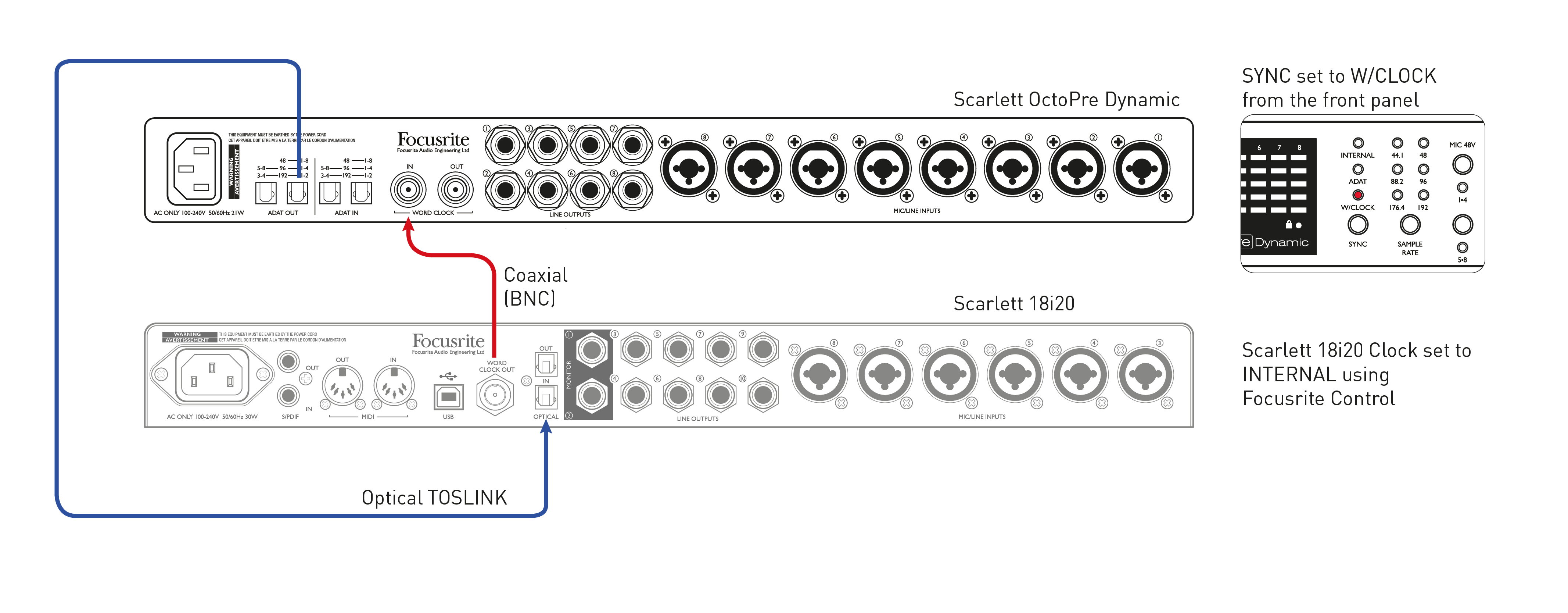

ここ ADAT出力 上の OctoPre 接続されている 光学入力 Scarlett 18i20オーディオインターフェースに光ケーブル1本で接続します。両ユニットとも44.1kHzのサンプリングレートで動作します。 OctoPreの ワードクロック入力 入力は接続されている ワードクロックアウト Scarlett 18i20にBNCケーブルを接続し、 OctoPreのクロックソースはW/CLOCKに設定されています。18i20のクロックソースはINTERNAL（Focusrite Control経由）に設定されており、同期リーダーとなっています。

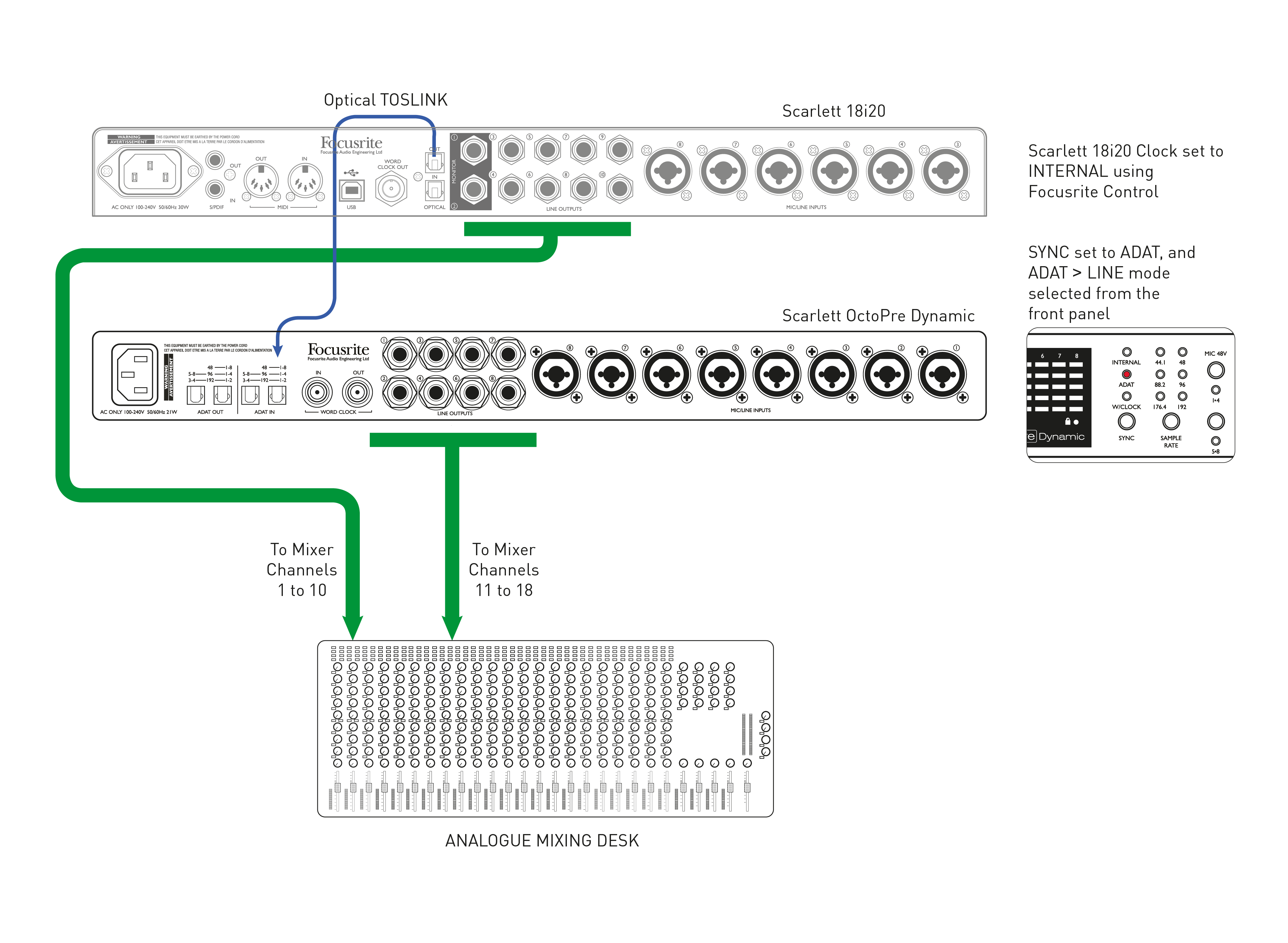

この例では、ミックスダウンのためにアナログミキシングデスクに多数のDAWトラックを接続する方法を示します。Scarlett 18i20インターフェースの10個のアナログ出力は、デスクのチャンネル1～10に接続されています。 光出力 ポートは ADAT IN の港 OctoPre ADAT > LINEモードを選択した場合。 OctoPreの ライン出力 次に、デスクのチャネル 11 ～ 18 に接続します。
Scarlett 18i20は通常、この状況では同期リーダーとなるため、クロックソースはFocusrite Control経由でINTERNALに設定されています。 OctoPre ADAT に設定されているため、ADAT 光接続を介して 18i20 に同期されます。
上記のチャンネル数は44.1/48kHzのサンプルレートで適用可能であり、18i20から4チャンネルのオーディオを転送できます。 OctoPre 88.2/96 kHz で。

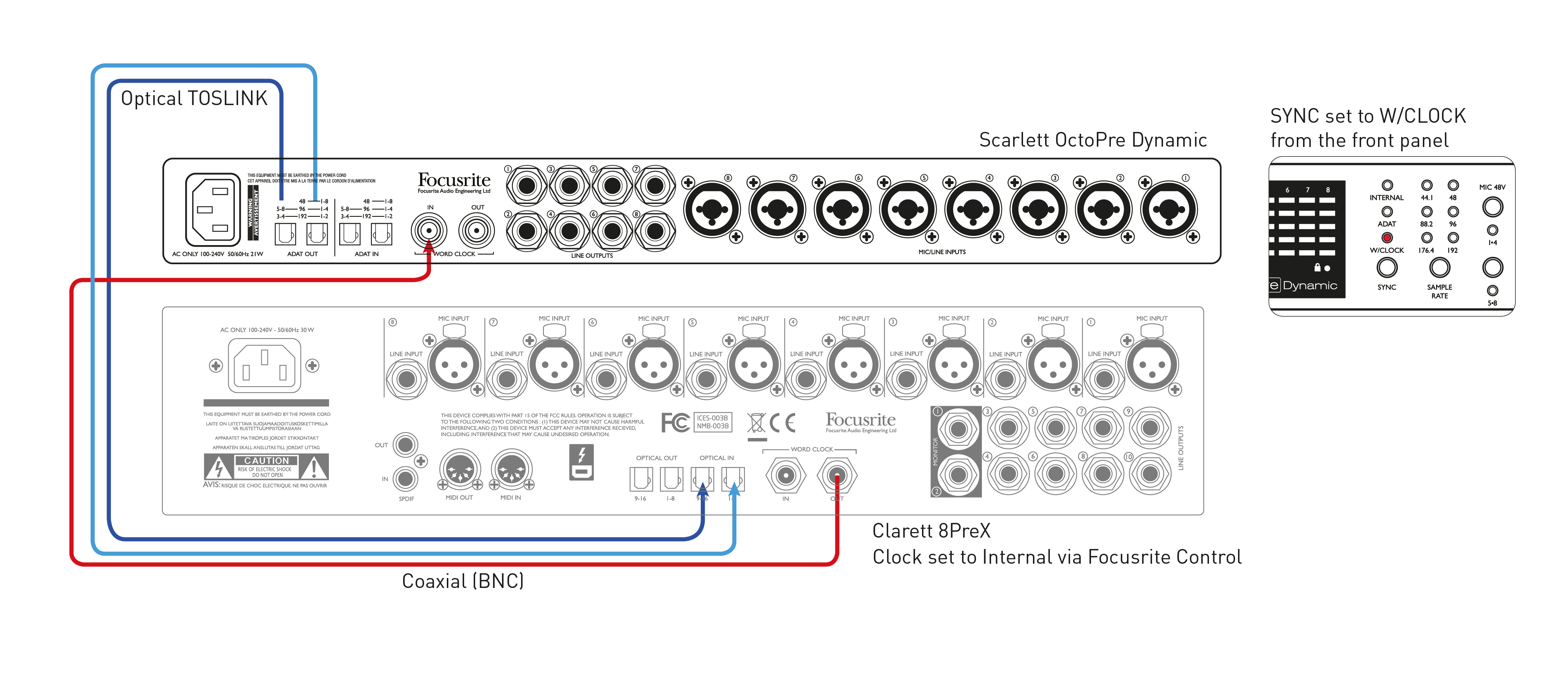

この例は例2と同様のセットアップですが、Focusrite Clarett 8PreXを使用することで、96kHzのサンプルレート（「SMUX-II」モード）で動作できます。両方のユニットを96kHzに設定し、2本の光ケーブルでそれぞれ4チャンネルのオーディオを伝送します。Clarett 8PreXが同期リーダーとなります。
この設定は 192kHz のサンプル レート (「SMUX-IV」モード) でも適用でき、各光ケーブルは 2 つのオーディオ チャンネルを伝送します。

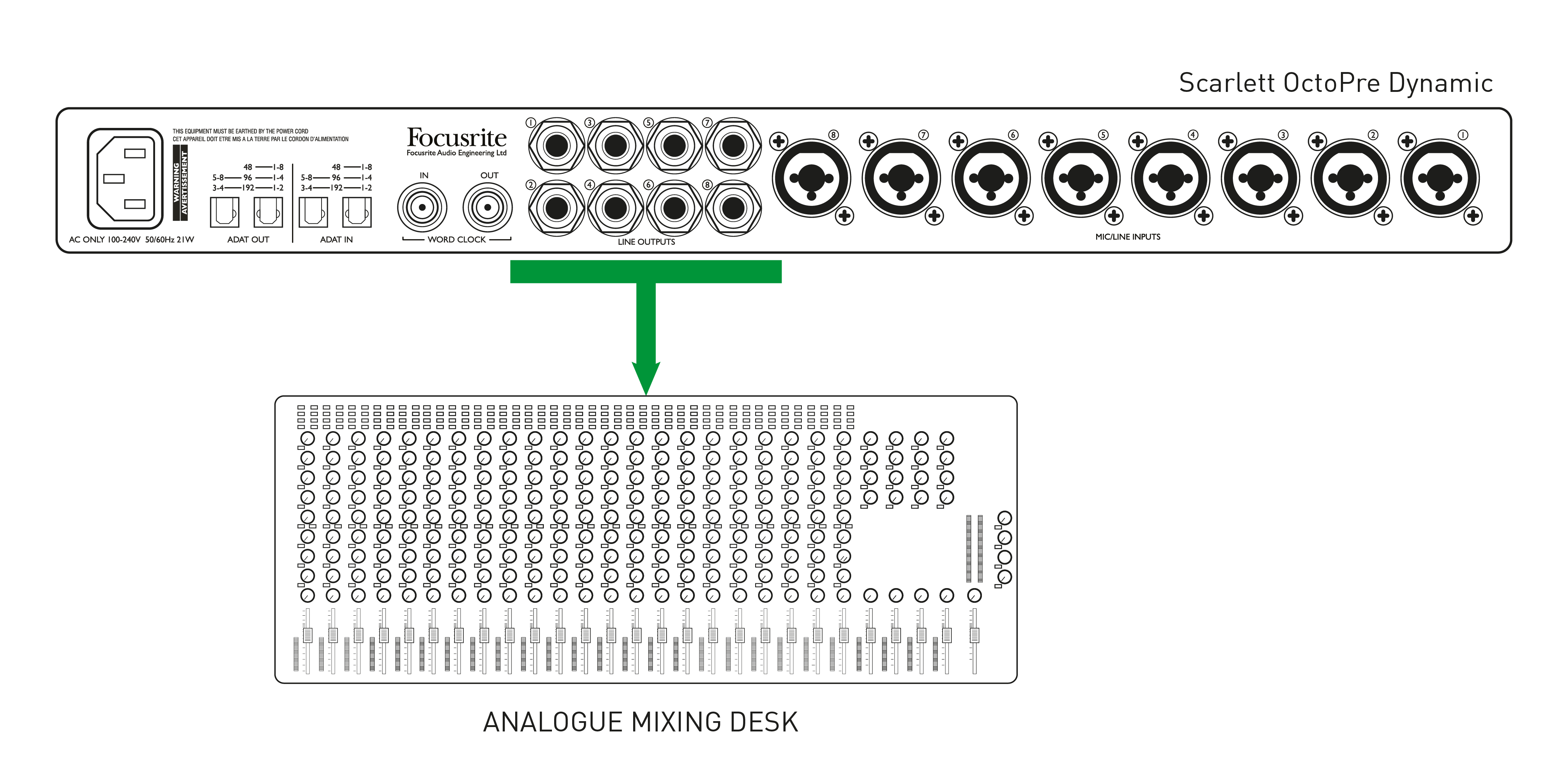

この設定では、 OctoPreのマイクプリアンプとコンプレッサーを組み合わせて、アナログミキシングデスク用の高品質な「フロントエンド」を構築できます。既製の配線を使用して、 OctoPreの ライン出力 ミキシングデスクの8つのライン入力に1/4インチTRSジャックを8つ、もう一方の端にミキシングデスクのライン入力に適した8つのコネクタを接続する必要があります。ミキシングデスクのライン入力がアンバランスの場合は、TSジャック付きのケーブルを使用します。 OctoPre 終わりが適切でしょう。
この例では、例 5 のセットアップを拡張して、セカンダリ バックアップの有無にかかわらず同時デジタル録画を追加する方法を示します。

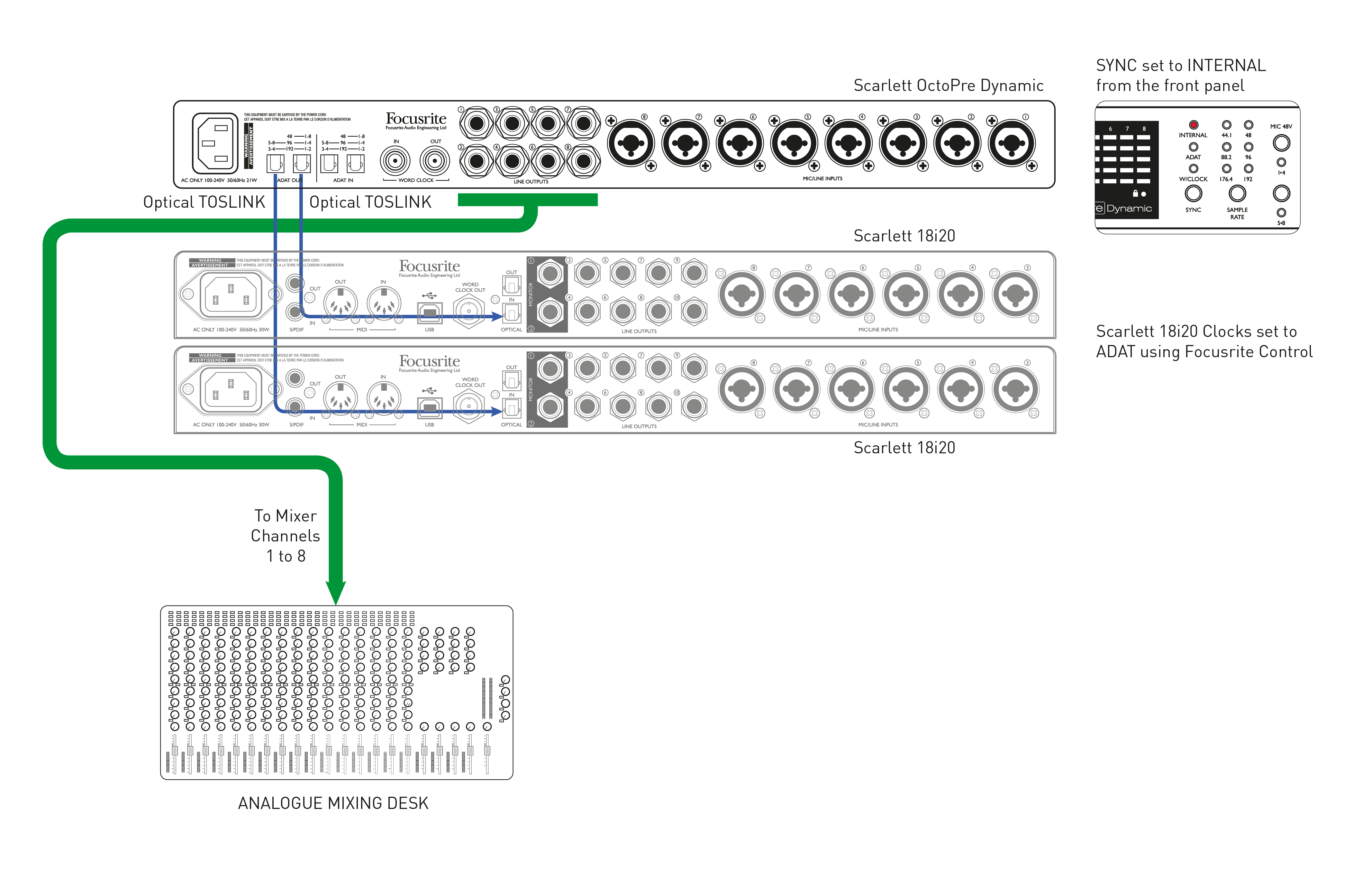

なぜなら OctoPreの ADAT出力 ポートは常にアクティブなので、ADATインターフェースを備えたDAW（またはその他の録音機器）で演奏を録音できます。この例では、2台のScarlett 18i20を使用しています。 ADAT IN それぞれのポートは2つの ADAT出力 OctoPre のポートを使用して、サンプル レート 44.1 または 48 kHz で、8 トラック録音 (1 台目) と、2 台目での同時 8 トラック バックアップを実現します。
8 トラックの録音は 88.2 または 96 kHz で実現できますが、各 Scarlett 18i20 は DAW に 4 つのチャンネルを提供するため、バックアップは不可能です。
