ご購入いただきありがとうございます Scarlett OctoPre Dynamic高品質の Focusrite アナログプリアンプを搭載した 8 チャンネルのマイクプリ拡張ユニットです。
その OctoPre ナチュラルなサウンドと低ノイズを誇る8基のプリアンプ、豊富なゲイン、8つのライン入力、そして高ヘッドルームの楽器入力2系統に加え、ADATフォーマットへの高品質なデジタル変換機能を搭載しています。ADAT入出力を備えたあらゆるインターフェースにFocusriteクオリティのマイクプリアンプと変換機能を追加することで、スタジオセットアップやライブリグを拡張できます。
その OctoPre デジタル出力とアナログ出力の両方を備えています。デュアル ADAT 光ポートに加えて、各チャンネルからのバランス ライン出力も提供しており、あらゆるアナログ デバイスに直接接続できます。
このユーザーガイドでは、ハードウェアの詳細な説明を提供し、製品の操作機能を完全に理解していただくのに役立ちます。プロフェッショナルオーディオ初心者の方でも、経験豊富なユーザーでも、このガイドをじっくりお読みいただくことで、製品が持つあらゆる可能性を十分に理解していただくことができます。 OctoPre 提供できるものがあります。
ユーザーガイドのセクションに必要な情報が記載されていない場合は、必ず support.focusrite.comには、一般的なテクニカル サポートの問い合わせに対する包括的な回答のコレクションが含まれています。
注記
このユーザー ガイドをPDF 形式でダウンロードするには、次の URL にアクセスしてください。 downloads.focusrite.com
これは バージョン 1.0 の Scarlett OctoPre Dynamic ユーザーガイド。
その OctoPre は、マイク、ライン、楽器の入力信号に対応する8チャンネルプリアンプです。入力信号を最大192kHzのサンプルレートで、マルチチャンネル24ビットデジタルオーディオに変換します。デジタル出力はADATフォーマットで光TOSLINKコネクタで出力され、スタジオレコーディングシステムのADAT入力、または光ケーブルを使用してその他のADAT対応インターフェースに簡単に接続できます。44.1、48、88.2、96kHzのサンプルレートで8チャンネル、または176.4kHzまたは192kHzで4チャンネルのオーディオを送受信できます。もちろん、接続するインターフェースが、使用するサンプルレートで同じチャンネル数に対応していることが条件となります。
各チャンネルには、切り替え可能な「ワンノブ」コンプレッサーが搭載されており、チャンネル内の信号のダイナミックレンジを確保するのに役立ちます。 OctoPre DAW (デジタル オーディオ ワークステーション) にルーティングされる際に制御されます。
その OctoPre ADAT I/O を備えたあらゆるオーディオ インターフェイスに最大 8 つの入力を追加するための理想的な「拡張」ユニットです。
その OctoPre 双方向ユニットです。ADATフォーマットのデジタル入力に加え、各チャンネルからバランスアナログ出力を装備しています。ADAT-LINEモードも搭載しており、DAWからアナログミキシングコンソールへトラックをルーティングするのに最適なインターフェースです。
その OctoPre 外部ワードクロック信号のフォロワーとして、またはマスター クロック ソース自体として機能することで、スタジオ内の他のデジタル オーディオ機器と簡単に同期できます。

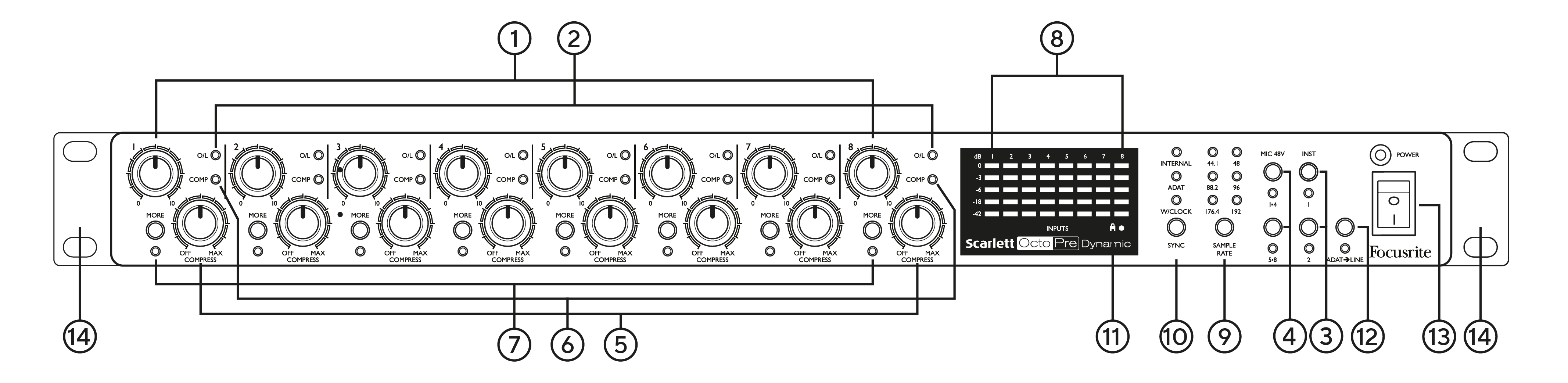

8 つのチャンネルすべての操作コントロールと計測はフロント パネルにあります。
-
入力ゲインコントロール 1 に 8 – 8 つのロータリー コントロール: チャンネル 1 ～ 8 の信号の入力ゲインをそれぞれ調整します。
-
O/L 各入力チャンネルには赤色の「オーバーロード」LEDが付いています。信号レベルがコンプレッサーセクションへの入力でクリッピングを引き起こすと点灯します。クリッピングが発生した場合は、ゲインを下げてLEDが消灯するようにしてください。
-
インスト1 そして インスト2 2つのラッチングスイッチで入力1と2を「楽器」モードに切り替えます。INSTを選択すると、ゲインレンジと入力インピーダンスが（LINEを基準として）変更され、入力はアンバランスになります。これにより、2極（TS）ジャックプラグを介して楽器を直接接続するのに最適化されます。INSTがオフの場合、入力はラインレベル信号の接続に適しています。ラインレベル信号は、3極（TRS）ジャックを介してバランス形式で、または2極（TS）ジャックを介してアンバランス形式で接続できます。各スイッチの隣には、選択を確認するための緑色のLEDがあります。
-
マイク48V （1-4 ＆ 5-8） – 2つのラッチングスイッチ。それぞれチャンネル1～4と5～8の4つの入力のXLR端子に48Vファンタム電源を供給します。各スイッチには、ファンタム電源が選択されていることを示す赤色LEDが付いています。
-
圧縮1 に 8 – 各チャンネルのコンプレッサーセクションをアクティブにし、スレッショルドレベルを設定します。 コンプレッサー 詳細についてはこちらをご覧ください。
-
コンプ – コンプレッサー部がゲインリダクションを適用しているときに点灯する黄色のLED。また、 圧縮 コントロール[5]をOFFの位置から動かします。
-
もっと – コンプレッサーの比率を上げるラッチングスイッチ。これにより、同じ設定でより多くのゲインリダクションが適用されます。 圧縮 コントロール。隣接する赤色のLEDが選択を確認します。
-
入力信号レベルメーター：チャンネルごとに1つずつ、計8つのLEDバーグラフ。各チャンネルの入力信号は、入力ゲインコントロールとコンプレッサーセクションの後で計測されるため、出力に送られるレベルを確認できます。
-
サンプルレート – 6つのサンプルレート設定を段階的に切り替えられるソフトスイッチです。現在のレートは隣接する緑色のLEDの1つで表示されます。使用中のサンプルレートはメモリに保存されるため、電源をオフにしても保持されます。
-
同期 3種類のデジタル同期ソース（内部、ADAT、ワードクロック）を切り替えるソフトスイッチです。現在のソースは隣接する赤色LEDの1つで表示されます。使用中のソースはメモリに保存されるため、デバイスの電源を切っても保持されます。
-
– ユニットが利用可能な同期ソースにロックされると点灯する緑色の「ロック」LED。これは、使用可能であることを示します。
-
ADAT > ライン – このソフトスイッチは、ユニットの動作モードを変更します。有効にすると、ADAT入力ポートに入力されたデジタルオーディオがアナログに変換され、リアパネルから出力されます。 ライン出力 コネクタに接続します。隣接する赤色のLEDは、このモードがアクティブであることを示します。このモードでは、アナログ入力（チャンネル1～8）はADATデジタル出力にルーティングされたままです。使用中のモードはメモリに保存されるため、ユニットの電源をオフにしても保持されます。
-
力 – AC 電源スイッチと緑色の LED。
-
取り付け用のラックイヤー OctoPre 標準の 19 インチ機器ラックに収納できます。
-

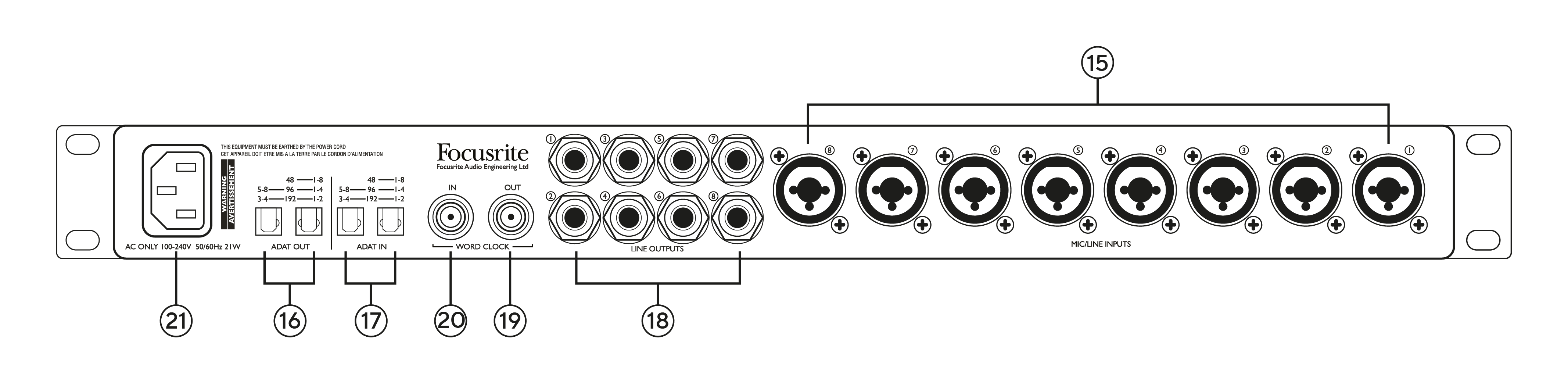

マイク/ライン入力 1 に 8 – 8 x 「コンボXLR」ソケット - XLRコネクタを使用してマイクを接続するか、1/4インチジャックを使用してラインレベル信号を接続します。ラインレベル信号には、TRS（バランス）またはTS（アンバランス）ジャックプラグを使用できます。チャンネル1と2には、楽器（ギターなど）を直接接続するためのINSTモードもありますが、それ以外はチャンネル3～8と同じです。INSTモードは、 INST スイッチ[3]。
-
ADAT出力 – ユニットのデジタル出力を提供する2つのTOSLINKコネクタ。2つのコネクタの使用は、以下のようにサンプルレートに依存します。
-
ADAT IN – ADAT > LINEモードで使用する場合、ユニットへのデジタル入力を提供する2つのTOSLINKコネクタ。ADAT > LINEモードでは、ADAT入力の信号はD/A変換後にアナログライン出力に送られます。2つのコネクタの使用方法は、サンプルレートに応じて以下のようになります。
-
ライン出力1 に 8 – 8つのバランスアナログライン出力（1/4インチ3極TRSジャックソケット）。これらのコネクタは常にアクティブで、通常はチャンネル1～8の出力を伝送し、 OctoPre スタンドアロンの高品質8チャンネルアナログマイクプリとして使用できます。ADAT > LINEモードでは、コネクタは入力された信号を伝送します。 ADAT IN ポート[17]。
-
ワードクロック出力 – BNCコネクタは のワードクロック。他のデジタルオーディオ機器を同期させるために使用できます。
-
ワードクロック入力 – 外部ワードクロック信号を接続するためのBNCコネクタ。設定により選択 同期 WORDへ。スタジオ内のすべてのデジタルオーディオ機器の同期を提供するリーダーリファレンスクロックをお持ちの場合は、この入力を使用してください。
-
AC電源 - 標準IECコンセント。 OctoPre 「ユニバーサル」電源が装備されており、100～240 V、50 Hz または 60 Hz のあらゆる AC 主電圧で動作します。
