사용 중 Scarlett 18i20 3rd Gen ~와 함께 Focusrite Control – Focusrite 사용자 가이드

Focusrite Control 소프트웨어를 사용하면 모든 오디오 신호를 물리적 오디오 출력으로 유연하게 믹싱하고 라우팅할 수 있으며 출력 모니터 레벨을 제어할 수 있습니다. 샘플 속도 선택 및 디지털 동기화 옵션도 다음에서 사용할 수 있습니다. Focusrite Control.

참고

Focusrite Control 는 여러 Focusrite 인터페이스에 대한 애플리케이션입니다. 인터페이스를 컴퓨터에 연결하고 열면 Focusrite Control인터페이스 모델이 자동으로 감지되고, 소프트웨어는 하드웨어에서 사용 가능한 입력 및 출력과 다른 기능에 맞게 구성됩니다.

열다 Focusrite Control:

설치 중 Focusrite Control 귀하의 컴퓨터에 위치 Focusrite Control Dock 또는 데스크탑의 아이콘. 아이콘을 클릭하여 시작하세요. Focusrite Control.

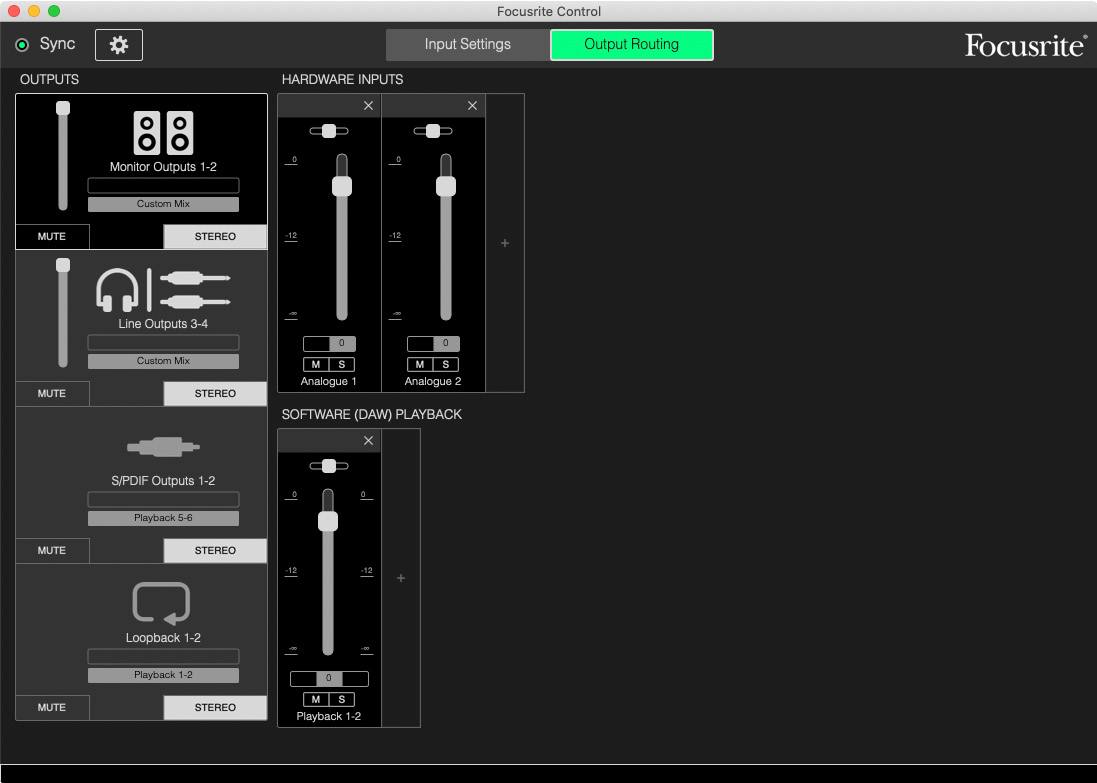

Scarlett 인터페이스가 USB 케이블을 통해 컴퓨터에 연결되어 있다고 가정합니다. Focusrite Control 아래와 같이 나타납니다(Mac 버전 표시).

참고하시기 바랍니다 Focusrite Control 자세한 내용은 사용자 가이드를 참조하세요. 다음에서 제공됩니다.

focusrite.com/downloads

채널 목록 표

18i20의 입력 및 출력은 사용 중인 샘플 속도에 따라 다른 채널 번호로 Focusrite Control에 나타납니다. 채널 번호는 광학 ADAT 포트를 사용하는 경우에도 달라지며, 선택한 디지털 I/O 모드에 따라 달라집니다(아래 디지털 I/O 모드 참조).

디지털 I/O 모드

그만큼 Scarlett 18i20 3rd Gen 3개의 디지털 I/O 모드를 지원합니다. 이는 Focusrite Control의 장치 설정 창에서 선택합니다. 모드는 오디오 입력 및 출력이 광학(ADAT) 포트와 S/PDIF 입력 및 출력 동축(RCA) 소켓에 매핑되는 방식을 결정합니다.

모드 1: 동축(RCA) S/PDIF

이것은 공장 기본 모드이며 Scarlett 18i20 3rd Gen 이러한 할당을 "즉시" 채택합니다. 동축 S/PDIF 오디오 입력이 필요하거나 동축 S/PDIF 신호를 클록 소스로 사용하려는 경우 이 모드를 사용합니다.

디지털 포트		샘플 속도(kHz)
		44.1/48	88.2/96	176.4/192
입력	S/PDIF 입력	S/PDIF	S/PDIF	S/PDIF
	1개의 광학 장치	ADAT 1-8	ADAT 1-4	x
	광학 2	x	x	x
출력	S/PDIF 출력	S/PDIF	S/PDIF	S/PDIF
	광출력 1	ADAT 1-8	ADAT 1-4	x
	광출력 2	ADAT 1-8	ADAT 1-4	x

모드 2: 광 S/PDIF

44.1/48 또는 88.2/96kHz 샘플 레이트에서 작업하고 광 포트를 통해 S/PDIF 신호를 보내거나 받아야 하는 경우 이 모드를 선택합니다. 또한 광 S/PDIF 신호로 전송된 클록 소스를 사용하려는 경우에도 이 모드를 사용합니다.

디지털 포트		샘플 속도(kHz)
		44.1/48	88.2/96	176.4/192
입력	S/PDIF 입력	x	x	x
	1개의 광학 장치	ADAT 1-8	ADAT 1-4	x
	광학 2	S/PDIF	S/PDIF	x
출력	S/PDIF 출력	S/PDIF	S/PDIF	S/PDIF
	광출력 1	ADAT 1-8	ADAT 1-4	x
	광출력 2	S/PDIF	S/PDIF	x

모드 3: 듀얼 ADAT

작업 시 4개 이상의 ADAT 입력 및/또는 출력 채널이 필요한 경우 이 모드를 선택하십시오.

88.2/96 kHz 샘플 속도.

디지털 포트		샘플 속도(kHz)
		44.1/48	88.2/96	176.4/192
입력	S/PDIF 입력	x	x	x
	1개의 광학 장치	ADAT 1-8	ADAT 1-4	x
	광학 2	x	ADAT 5-8	x
출력	S/PDIF 출력	S/PDIF	S/PDIF	S/PDIF
	광출력 1	ADAT 1-8	ADAT 1-4	x
	광출력 2	ADAT 1-8	ADAT 5-8	x

아래 표는 18i20의 입력 및 출력이 세 가지 샘플 속도 쌍 각각에서 세 가지 Optical I/O 모드에 대해 Focusrite Control에 어떻게 나타나는지 나열합니다. ADAT 채널과 관련된 항목의 첫 번째 숫자는 사용 중인 포트를 나타냅니다. 따라서 "ADAT 1.1"에서 "ADAT 1.4"는 각 쌍의 오른쪽 포트에서 ADAT Ch 1에서 4이고, "ADAT 2.1"에서 "ADAT 2.4"는 각 쌍의 왼쪽 포트에서 ADAT Ch 5에서 8입니다.

44.1kHz 및 48kHz 샘플 속도에서:

88.2kHz 및 96kHz 샘플 속도에서:

입력	디지털 I/O 모드
	동축 S/ PDIF	광학 S/PDIF	듀얼 ADAT
입력 1	입력 1	입력 1	입력 1
입력 2	입력 2	입력 2	입력 2
입력 3	입력 3	입력 3	입력 3
입력 4	입력 4	입력 4	입력 4
입력 5	입력 5	입력 5	입력 5
입력 6	입력 6	입력 6	입력 6
입력 7	입력 7	입력 7	입력 7
입력 8	입력 8	입력 8	입력 8
루프백 1	루프백 1	루프백 1	루프백 1
루프백 2	루프백 2	루프백 2	루프백 2
디지털 인 1	1번 (동축 소켓을 통해)	1번 (광 포트를 통해)	ADAT 1.1
디지털 인 2	2개 (동축 소켓을 통해)	2개 (광 포트를 통해)	ADAT 1.2
디지털 인 3	ADAT 1. 1	ADAT 1. 1	ADAT 1.3
디지털 인 4	ADAT 1.2(에이디에이치 ...	ADAT 1.2(에이디에이치 ...	ADAT 1.4
디지털 인 5	ADAT 1. 3	ADAT 1. 3	ADAT 2.1
디지털 인 6	ADAT 1.4(에이디에이치 ...	ADAT 1.4(에이디에이치 ...	ADAT 2.2
디지털 인 7	x	x	ADAT 2.3
디지털 인 8	x	x	ADAT 2.4

출력	디지털 I/O 모드
	동축 S/PDIF	광학 S/PDIF	듀얼 ADAT	듀얼 ADAT 출력 사전 설정*
출력 1	출력 1	출력 1	출력 1	출력 1
출력 2	출력 2	출력 2	출력 2	출력 2
출력 3	출력 3	출력 3	출력 3	출력 3
출력 4	출력 4	출력 4	출력 4	출력 4
출력 5	출력 5	출력 5	출력 5	출력 5
출력 6	출력 6	출력 6	출력 6	출력 6
출력 7	출력 7	출력 7	출력 7	출력 7
출력 8	출력 8	출력 8	출력 8	출력 8
출력 9	출력 9	출력 9	출력 9	출력 9
출력 10	출력 10	출력 10	출력 10	출력 10
출력 11	1번 (동축 소켓을 통해)	1번 (동축 소켓 및 광 포트를 통해)	1번 (동축 소켓을 통해)	ADAT 1. 1
출력 12	2개 (동축 소켓을 통해)	S/PDIF 2(동축 소켓 및 광 포트를 통해)	2개 (동축 소켓을 통해)	ADAT 1.2(에이디에이치 ...
출력 13	ADAT 1. 1	ADAT 1. 1	ADAT 1. 1	ADAT 1. 3
출력 14	ADAT 1.2(에이디에이치 ...	ADAT 1.2(에이디에이치 ...	ADAT 1.2(에이디에이치 ...	ADAT 1.4(에이디에이치 ...
출력 15	ADAT 1. 3	ADAT 1. 3	ADAT 1. 3	ADAT 2.1
출력 16	ADAT 1.4(에이디에이치 ...	ADAT 1.4(에이디에이치 ...	ADAT 1.4(에이디에이치 ...	ADAT 2.2
출력 17	x	x	ADAT 2.1	ADAT 2.3
출력 18	x	x	ADAT 2.2	ADAT 2.4
출력 19	x	x	x	x
출력 20	x	x	x	x

*8개의 ADAT 출력 채널을 얻으려면 Focusrite Control의 DUAL ADAT OUTPUT 사전 설정을 선택하세요.

176.4kHz 및 192kHz 샘플 속도에서:
