이 상품을 구매해 주셔서 감사합니다. Clarett⁺ OctoPre, ADAT 연결 기능이 있는 스튜디오 등급 8채널 마이크 프리앰프는 매우 고품질의 입력 및 출력이 필요한 엔지니어와 프로듀서를 위해 설계되었습니다. 고유한 완전 아날로그 Air 기능을 갖춘 8개의 차세대 고헤드룸, 저잡음, 저왜곡 Clarett+ 마이크 프리앰프는 정밀한 선명도로 매우 선명한 녹음을 캡처하는 데 도움이 됩니다. 초광각 다이내믹 레인지를 갖춘 독립 AD 및 DA 컨버터를 통해 진실을 듣고 귀하와 협업자를 그 어느 때보다 음악에 더 가까이 데려갈 수 있습니다.

Clarett⁺ OctoPre 모든 장비를 연결하고 고품질 멀티트래킹을 쉽게 만드는 스튜디오 업그레이드입니다. Clarett+ 2Pre, Clarett+ 4Pre 또는 Clarett+ 8Pre와 함께 사용(ADAT를 통해 연결)하면 모든 멀티채널 레코딩 세션에 이상적인 동반자가 됩니다.

이 사용자 가이드는 하드웨어에 대한 자세한 설명을 제공하여 제품의 작동 기능을 철저히 이해하는 데 도움이 됩니다. 가이드를 읽을 시간을 내어 모든 가능성을 완전히 인지하는 것이 좋습니다. Clarett⁺ OctoPre 제공해야 합니다.

Clarett OctoPre User Guide Paligo Cover

참고

이 사용자 가이드를 PDF 형식으로 다운로드하려면 다음으로 이동하세요: downloads.focusrite.com.

이것은 Clarett⁺ OctoPre 사용자 가이드의 Version 6.1입니다.

특징

그만큼 Clarett⁺ OctoPre 마이크, 라인 및 악기 입력 신호와 함께 사용할 수 있는 8채널 프리앰프입니다. 아날로그 및 디지털 출력이 모두 제공됩니다. 디지털 출력은 광 TOSLINK 커넥터의 ADAT 형식으로 되어 있으며, 광 케이블을 사용하여 ADAT가 장착된 모든 인터페이스로 쉽게 라우팅할 수 있습니다. Clarett⁺ OctoPre 샘플 레이트 44.1, 48, 88.2 또는 96kHz로 8개 채널의 오디오를 송수신하거나, 176.4 또는 192kHz로 4개 채널을 송수신할 수 있습니다.

그만큼 Clarett⁺ OctoPre 가장 선명하고 강력한 오디오를 포착하기 위한 차세대 고성능 Clarett+ 프리앰프 8개를 탑재하여 넓은 헤드룸, 낮은 왜곡 및 낮은 노이즈를 제공하는 프리앰프 디자인을 구현했습니다.

새롭고 개선된 고성능 AD 및 DA 컨버터는 극도로 낮은 노이즈와 높은 다이내믹 레인지 오디오를 제공하여 그 어느 때보다 강력한 녹음을 할 수 있습니다. 모든 채널에 전환 가능한 채널 인서트가 있습니다. Clarett⁺ OctoPre 창작 과정의 중심에 위치하며 워드 클록 입력 장치는 시스템의 편리함과 안정성을 제공합니다.

ADAT 입력 단자를 사용하면 Clarett+ 8Pre와 같은 인터페이스의 ADAT 출력에 연결하여 녹음 시스템의 출력 채널 수를 늘릴 수 있습니다.

박스 구성품

  • Focusrite Clarett⁺ OctoPre

  • IEC 커넥터가 있는 AC 메인 케이블

하드웨어 기능

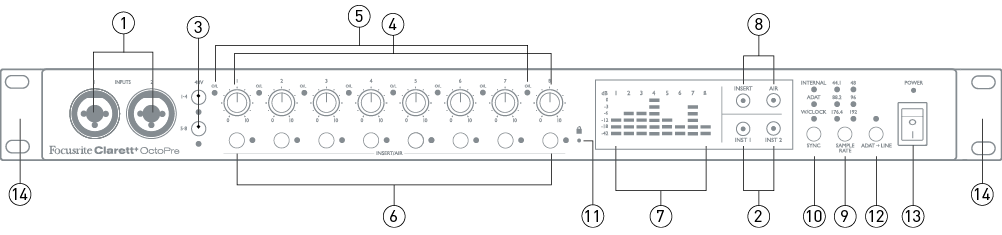

전면 패널


  1. 입력 1 & 2 – 콤보 XLR 입력 소켓 - 마이크, 악기(예: 기타) 또는 라인 레벨 신호를 XLR 또는 ¼” 잭을 통해 적절하게 연결하십시오. 악기 또는 라인 레벨 신호에는 TRS(밸런스) 또는 TS(언밸런스) 잭 플러그를 사용할 수 있습니다.

  2. INST 1 & INST 2 - 입력 1과 2를 "Instrument" 모드로 설정하는 두 개의 스위치가 있습니다. INST가 선택되면 게인 범위와 입력 임피던스가 (LINE 대비) 변경되고 입력이 언밸런스드가 됩니다. 이는 2극(TS) 잭 플러그를 통해 계측기를 직접 연결하는 데 최적화됩니다. INST가 꺼져 있으면 입력은 라인 레벨 신호 연결에 적합합니다. 라인 레벨 신호는 3극(TRS) 잭을 통해 밸런스드 형태로 또는 2극(TS) 잭을 통해 언밸런스드 형태로 연결할 수 있습니다. 각 스위치에는 선택 사항을 확인하는 빨간색 LED가 있습니다.

  3. 48볼트 콤보 커넥터의 XLR 접점에 있는 두 개의 스위치를 통해 마이크 입력 1~4번과 5~8번에 각각 48V 팬텀 전원을 공급할 수 있습니다. (입력 3~8번은 후면 패널에 있습니다.) 각 스위치에는 팬텀 전원이 활성화되었을 때 빨간색 LED가 켜집니다. 모든 마이크에 팬텀 전원이 필요한 것은 아니므로, 사용하시는 마이크에 팬텀 전원이 필요한지 확실하지 않은 경우 마이크 설명서를 참조하십시오.

  4. 얻다 1 에게 8 – 8개의 회전식 조절 장치: 입력 1~8의 신호에 대한 입력 게인을 각각 조정합니다.

  5. O/L 각 입력 채널에는 빨간색 "과부하" LED가 있으며, 신호 레벨이 +19.5dBu에 도달하면 켜집니다. 클리핑을 방지하기 위해 LED가 켜지지 않도록 항상 레벨을 조정하십시오.

  6. 삽입/공기 - 채널당 하나의 스위치가 있으며, 이 스위치는 INSERT 및 AIR 메인 스위치의 설정에 따라 채널의 후면 패널 삽입 지점 또는 채널의 AIR 기능을 활성화합니다[8]. 각 스위치에는 관련 LED가 있으며, INSERT가 선택되면 녹색으로, AIR가 선택되면 노란색으로 켜집니다.

  7. 미터 – 8개의 6세그먼트 LED 미터는 8개의 아날로그 입력 신호 레벨을 표시합니다. 입력 미터는 입력 게인 스테이지 후의 신호 레벨을 보여줍니다. LED는 -42, -18, -12 dBFS(녹색), -6, -3 dBFS(노란색), 0 dBFS(빨간색)에서 점등됩니다. 0 dBFS는 디지털 클리핑을 나타내므로 항상 피해야 합니다.

  8. 끼워 넣다 그리고 공기 기능 메인 스위치: 채널별 INSERT/AIR 스위치의 기능을 결정하는 내부 LED(INSERT = 녹색, AIR = 노란색)가 있는 두 개의 스위치[6].

  9. 샘플링 비율 – 6단계 샘플링 속도 설정을 순차적으로 전환하는 스위치입니다. 현재 속도는 녹색 LED로 표시됩니다. OctoPre는 사용 중인 샘플링 속도를 저장하여 전원을 껐다 켜도 유지됩니다.

  10. 동조 – 세 가지 디지털 동기화 소스(내부, ADAT 또는 워드 클록)를 순차적으로 전환하는 스위치가 있으며, 현재 소스는 인접한 빨간색 LED 중 하나로 표시됩니다. OctoPre는 사용 중인 동기화 소스를 저장하여 전원을 껐다 켜도 유지됩니다.

  11. lock.png (잠김) – 시계 동기화를 확인하는 녹색 LED Clarett⁺ OctoPre내부 시계나 외부 디지털 입력으로.

  12. ADAT > 라인 – 비활성화 시, 입력 채널 1~8은 후면 패널로 모두 출력됩니다. 라인 출력 커넥터(아날로그)와 ADAT 출력 포트(디지털)가 있습니다. ADAT>LINE 모드가 활성화되면 ADAT 입력 포트의 신호가 OctoPre의 ADAT 출력 포트로 전송됩니다. 라인 출력 이 커넥터를 사용하면 시스템에 8채널 아날로그 출력을 추가할 수 있습니다. 빨간색 LED는 이 모드가 활성화되었음을 나타냅니다. 이 모드에서는 아날로그 입력(채널 1~8)이 ADAT 디지털 출력으로 계속 라우팅됩니다. 사용 중인 모드는 메모리에 저장되므로 장치를 끄더라도 유지됩니다.

  13. 힘 - AC 전원 스위치 및 LED.

  14. 장착을 위한 랙 이어 Clarett⁺ OctoPre 표준 19인치 장비 랙에 장착됨.

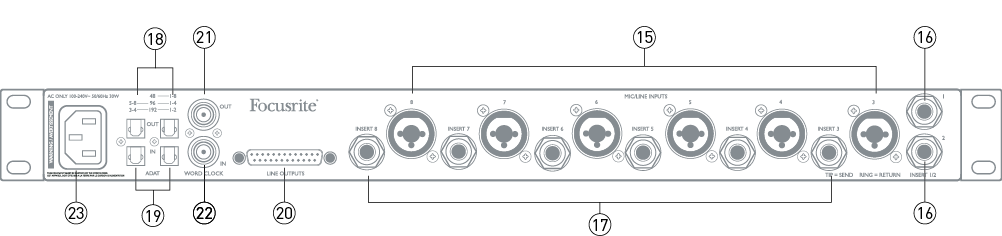

후면 패널


  1. 마이크/라인 입력 3개 에게 8 – 6개의 콤보 XLR 커넥터 – 채널 3~8의 입력은 INST 모드를 지원하지 않지만, 그 외에는 채널 1 및 2의 입력과 동일합니다.

  2. 삽입물 1 & 2 - 1/4인치 TRS 잭 소켓 2개가 있어 외부 프로세싱 장비를 채널 1과 2에 연결할 수 있습니다. 이 연결 단자는 전면 패널에서 활성화됩니다. 삽입/공기 스위치 [6] 및 [8]은 불균형합니다. 소켓은 다음과 같이 배선됩니다.

    잭 연락처

    기능

    팁

    전송(출력)

    반지

    반환(입력)

    소매

    지면

    전면 패널을 참고하세요 O/L LED[5]는 인서트 전송 전 신호 레벨을 모니터링하여 과도한 신호 레벨이 외부 장비로 전송되지 않도록 합니다.

  3. 삽입물 3개 에게 8 – 채널 3~8의 삽입 지점을 제공하는 6 x ¼” TRS 잭 소켓; 이들은 [16]과 전기적으로 동일합니다.

  4. 광학 출력 - 본체의 디지털 출력을 제공하는 두 개의 TOSLINK 커넥터. 두 커넥터의 사용은 샘플링 속도에 따라 다음과 같이 결정됩니다.

    샘플링 속도

    출력 1 (RH 포트)

    출력 2 (좌측 포트)

    44.1/48 kHz

    채널 1~8

    채널 1~8

    88.2/96 kHz

    채널 1~4

    채널 5~8

    176.4/192 kHz

    채널 1과 2

    채널 3과 4

  5. 광학 – ADAT>LINE 모드에서 사용할 때 장치의 디지털 입력을 제공하는 두 개의 TOSLINK 커넥터. 이들은 채널 1~8에 대한 "디지털" 입력이 아니며, 이 포트에 적용된 신호는 AIR 회로를 통과하지 않으며 인서트에서도 사용할 수 없습니다. 두 커넥터의 사용은 샘플 속도에 따라 달라집니다[18].

  6. 라인 출력 1 에게 8 – 25핀 암컷 D-sub 커넥터에 있는 8개의 밸런스 아날로그 라인 출력. 이 커넥터는 항상 활성화되어 있으며 일반적으로 채널 1~8의 출력을 전달하여 다음을 가능하게 합니다. Clarett⁺ OctoPre 독립형 8채널 아날로그 마이크 프리로 사용 가능. ADAT > LINE 모드에서 커넥터는 광학 입력 포트[19]. 커넥터의 핀아웃은 8채널 아날로그 인터페이스에 대한 "Tascam" 표준을 따릅니다.

    핀

    기능

    핀

    기능

    1

    출력 8 '핫' (+)

    14

    출력 8 '차가움' (-)

    2

    출력 8 접지

    15

    출력 7 '핫' (+)

    3

    출력 7 '차가움' (-)

    16

    출력 7 접지

    4

    출력 6 '핫' (+)

    17

    출력 6 '차가움' (-)

    5

    출력 6 접지

    18

    출력 5 '핫' (+)

    6

    출력 5 '차가움' (-)

    19

    출력 5 접지

    7

    출력 4 '핫' (+)

    20

    출력 4 '차가움' (-)

    8

    출력 4 접지

    21

    출력 3 '핫' (+)

    9

    출력 3 '차가움' (-)

    22

    출력 3 접지

    10

    출력 2 '핫' (+)

    23

    출력 2 '차가움' (-)

    11

    출력 2 접지

    24

    출력 1 '핫' (+)

    12

    출력 1 '차가움' (-)

    25

    출력 1 접지

    13

    n/c

  7. 워드 클록 출력 – BNC 커넥터를 탑재 Clarett⁺ OctoPre'의 워드 클럭입니다. 이는 다른 디지털 오디오 장비를 동기화하는 데 사용될 수 있습니다.

  8. 워드 클록 입력 - 외부 워드 클록 신호 연결용 BNC 커넥터; 설정에서 선택 동조 WORD로 입력하세요. 스튜디오의 모든 디지털 오디오 장치에 동기화를 제공하는 리더 기준 클럭이 있는 경우 이 입력을 사용하십시오.

  9. 교류 전원 – 표준 IEC 콘센트. OctoPre 이 제품은 "범용" 전원 공급 장치를 갖추고 있으며 100V에서 240V 사이의 모든 교류 전압(50Hz 또는 60Hz)에서 작동합니다.
