8개의 아날로그 입력 모두 "콤보 XLR" 커넥터를 사용합니다. 이 커넥터는 수형 XLR 커넥터, TS(언밸런스) ¼" 잭 또는 TRS(밸런스) ¼" 잭을 지원합니다.
XLR 커넥터를 사용하면 프리앰프가 마이크 레벨 신호를 수신하도록 게인과 임피던스를 자동으로 구성합니다. ¼” 플러그를 사용하는 경우 프리앰프는 밸런스 또는 언밸런스 라인 레벨 신호를 수용합니다. INST 모드(채널 1 또는 2)를 활성화하면 ¼” 입력은 언밸런스 고임피던스 신호에 최적화됩니다.
라인 출력을 연결할 수 있습니다 Clarett⁺ OctoPre ADAT>LINE 모드에서는 아날로그 8채널 마이크 프리앰프로 사용하거나 ADAT 신호용 아날로그 "브레이크아웃 박스"로 사용하려면 아웃보드 장비(또는 다른 장치)의 아날로그 라인 입력에 연결해야 합니다.
출력은 밸런스드 방식입니다. 핀 배치에 대해서는 [20]을 참조하십시오. 기성품 DB25-to-XLR 또는 DB25-to-jack 브레이크아웃 케이블은 전문 오디오 공급업체에서 구할 수 있습니다.
사용하세요 광학 출력 ADAT 포트[18]를 연결하려면 Clarett⁺ OctoPre TOSLINK 광 케이블을 사용하여 오디오 장치의 ADAT 입력에 연결합니다.
이 포트들은 하나의 광케이블을 통해 44.1kHz 또는 48kHz 샘플링 속도로 8채널 오디오를 전송할 수 있습니다. 이 샘플링 속도에서 두 포트는 동일한 8개 채널을 전송합니다.
88.2kHz 또는 96kHz 샘플링 속도에서 각 포트는 4개의 채널을 전송합니다. 오른쪽 포트는 채널 1~4를, 왼쪽 포트는 채널 5~8을 전송합니다. 8개 채널 모두를 전송하려면 TOSLINK 케이블이 두 개 필요합니다.
176.4kHz 또는 192kHz 샘플링 속도에서 각 포트는 두 개의 채널을 전송할 수 있습니다. 오른쪽 포트는 채널 1과 2를, 왼쪽 포트는 채널 3과 4를 전송합니다. OctoPre는 이러한 샘플링 속도에서 최대 4개의 디지털 오디오 채널만 지원하며, 채널 5~8의 출력은 ADAT 포트를 통해 사용할 수 없습니다.
사용하세요 샘플 속도 스위치 [9]를 사용하여 샘플 속도 주파수를 선택합니다. 스위치에서 선택한 샘플 속도가 필수적입니다. Clarett⁺ OctoPre 수신 디지털 장치에 설정된 샘플 속도와 일치합니다.
OctoPre를 수신 장치에 연결하려면 다음을 사용하십시오. 광학 출력 포트를 확인하고 수신 장치가 ADAT 입력에서 클럭을 가져오도록 설정되어 있는지 확인하십시오(그리고 두 장치의 샘플 속도가 일치하는지 확인하십시오).
OctoPre에서, 동조 다음과 같이 설정해야 합니다. 내부 그리고 LED에 불이 들어옵니다.
또 다른 방법은 수신 장치를 동기화하는 것입니다. Clarett⁺ OctoPre'에스 워드 클록 아웃 BNC 케이블을 사용합니다. 수신 장치의 동기화 소스는 외부 워드 클록 입력으로 설정해야 합니다.
OctoPre를 인터페이스에 연결하려면 다음 케이블을 사용하십시오. 광학 출력 포트에 디지털 시스템의 워드 클록 리더에서 OctoPre로 BNC 케이블을 연결하십시오. 워드 클록 입력 커넥터(모든 장치의 샘플링 속도가 일치하도록 보장함).
사용하세요 광학 입력 디지털 오디오(예: DAW 출력)를 아날로그로 변환해야 하는 경우 ADAT 포트[19] Clarett⁺ OctoPre's ADAT > LINE 모드.
오른쪽 포트는 단일 광케이블을 통해 44.1kHz 또는 48kHz 샘플링 속도의 8채널 오디오를 수신할 수 있습니다.
88.2kHz 또는 96kHz 샘플링 속도에서 각 포트는 4개의 오디오 채널을 수신할 수 있습니다. 오른쪽 포트는 채널 1~4를, 왼쪽 포트는 채널 5~8을 전송합니다. 8개 채널 모두를 수신하려면 TOSLINK 케이블이 두 개 필요합니다.
176.4kHz 또는 192kHz 샘플링 속도에서 각 포트는 두 채널의 오디오를 수신할 수 있습니다. 오른쪽 포트는 채널 1과 2를, 왼쪽 포트는 채널 3과 4를 전송합니다. OctoPre 이러한 샘플링 속도에서는 디지털 오디오 채널이 4개로 제한됩니다.
사용하세요 샘플 속도 스위치 [9]를 사용하여 원하는 주파수를 선택합니다. 샘플 속도가 선택된 것이 필수적입니다. Clarett⁺ OctoPre 전송하는 디지털 장치에 설정된 샘플 속도와 일치합니다.
Air를 활성화하려면 Air 버튼을 누릅니다. Air를 활성화하면 아날로그 하이 셸프 서킷이 작동하여 프리앰프의 주파수 응답을 미묘하게 변경하여 클래식 트랜스포머 기반 Clarett⁺ 마이크 프리앰프의 임피던스 및 레조넌스 특성을 모델링합니다.
마이크로 녹음할 때 중주파수 범위에서 향상된 명료함과 선명도를 추가합니다. Air는 대부분의 소스에 추가적인 개성을 제공하는 데 탁월하지만 보컬과 어쿠스틱 악기에서 특히 잘 작동합니다.

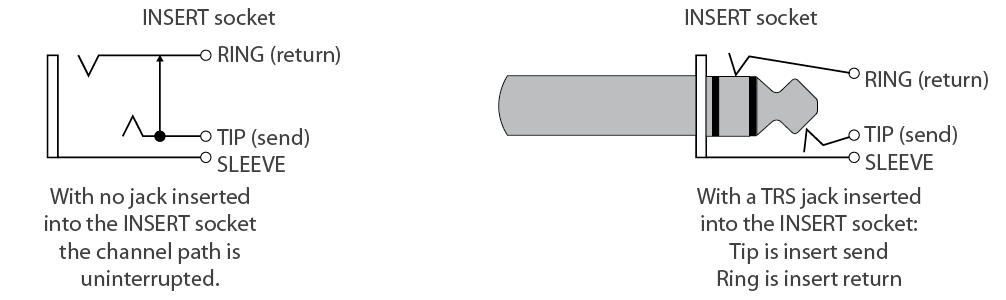

각 프리앰프 채널에는 컴프레서나 노이즈 게이트와 같은 외부 프로세싱 장비를 연결할 수 있는 스위치식 인서트 포인트가 있습니다. 인서트에는 송신(Send)과 수신(Return) 단자가 있으며, 인서트 소켓에 잭을 연결하지 않으면 채널 신호 경로가 끊김 없이 유지됩니다. 인서트 송신 및 수신 단자는 모두 언밸런스드 방식입니다. TRS 잭을 사용하고, 잭의 끝단(송신)과 링(수신) 단자를 각각 별도의 케이블에 연결하십시오. 이러한 케이블(흔히 'Y 케이블'이라고 함)은 전문 오디오 장비 판매점에서 구입할 수 있습니다.
인서트 포인트는 AIR 회로(외부 장비는 AIR에 의해 수정된 신호를 수신함) 및 전면 패널 GAIN 컨트롤[4] 이후에 있습니다. 인서트 포인트를 사용할 때는 외부 프로세서의 입력 및 출력 레벨을 조정하여 반환 신호가 송신 신호와 거의 같은 레벨이 되도록 하십시오. 외부 프로세서의 게인이 너무 크면 OctoPre 내부에서 과부하가 발생할 위험이 있으므로 채널 미터[7]를 사용하여 반환 신호 레벨을 확인하십시오.
전면 패널을 사용하세요 삽입/공기 삽입점을 활성화하려면 버튼[6]을 사용하십시오. (먼저 선택) 끼워 넣다 메인 스위치[8]를 사용하여 채널 LED가 녹색으로 켜져 선택이 확인됩니다.
전면 패널의 ADAT>LINE 모드([12])를 선택하면 아날로그로 공급되는 8개의 소스가 재할당됩니다. 라인 출력 D-sub 커넥터[20].
-
ADAT>Line이 꺼진 경우, 마이크 프리앰프 출력 채널 1~8은 D-sub 커넥터에서 사용할 수 있습니다.
-
ADAT>LINE 모드가 켜져 있으면 ADAT 디지털 신호는 다음과 같습니다. 광학 포트는 D-A 변환 후 D-sub 커넥터로 연결됩니다.
이 모드를 사용하면 다음을 사용할 수 있습니다. Clarett⁺ OctoPre 8채널 ADAT 포맷 출력(예를 들어 DAW에서)을 아날로그 입력 세트에 연결합니다. 예를 들어, DAW에서 아웃보드 장비로 채널을 보내 믹싱 프로세스의 일부로 사용할 수 있습니다.
ADAT>LINE 모드가 활성화된 경우에도 8개의 Clarett 마이크 프리앰프는 계속 작동하며, 해당 출력은 계속 사용 가능합니다. 광학 출력 항구.
