4i4 recursos de hardware

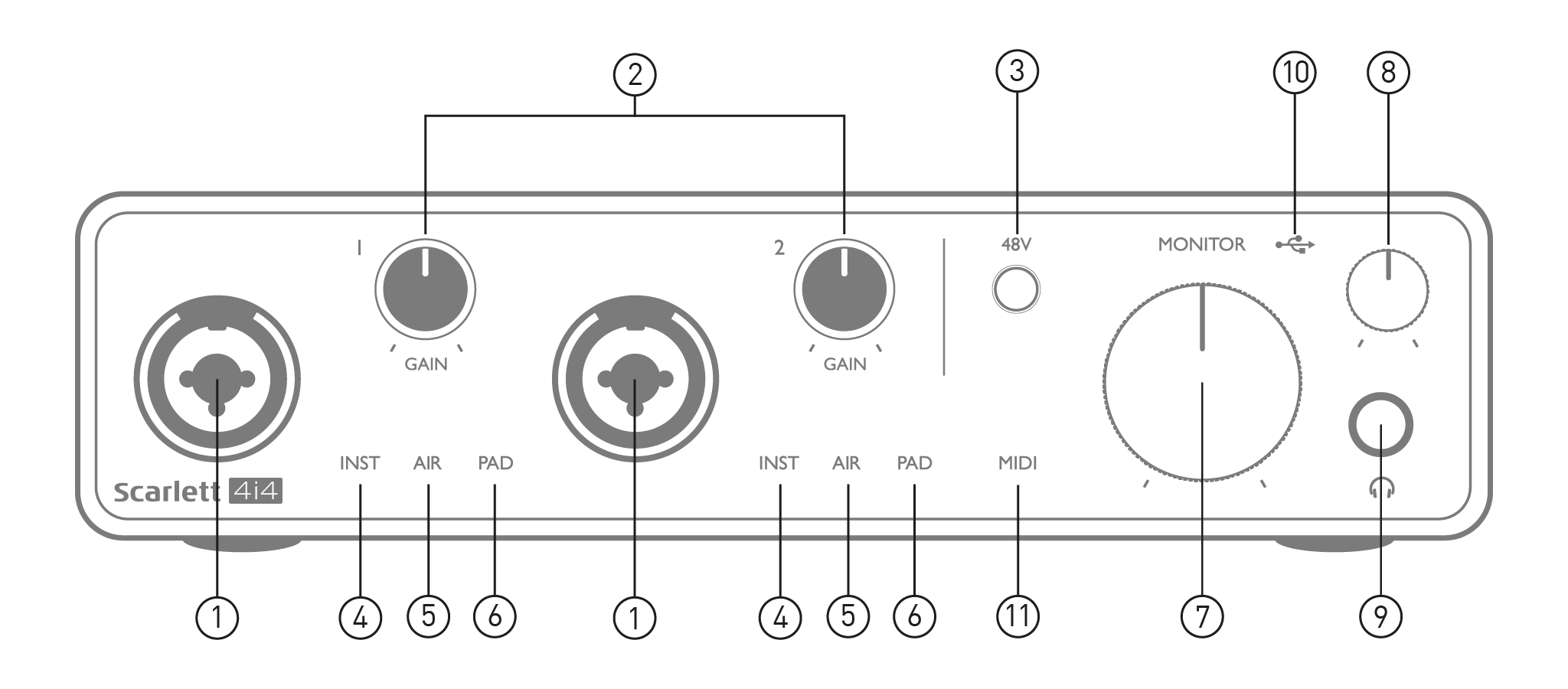

Entradas 1 e 2 – Conectores de entrada “Combo” – conecte microfones, instrumentos (ex.: guitarra) ou sinais de nível de linha aqui. Os conectores Combo aceitam conectores XLR e jacks de ¼” (6,35 mm). Microfones devem ser conectados usando plugs XLR; instrumentos e sinais de nível de linha devem ser conectados através de plugs jack de ¼” (6,35 mm) do tipo TS ou TRS. O ganho do pré-amplificador é apropriado para microfones quando um plug XLR está inserido e para sinais de nível mais alto quando um plug jack está inserido. Não conecte nada além de um microfone – por exemplo, a saída de um módulo de som ou unidade de efeitos – através de um plug XLR, pois o nível do sinal sobrecarregará o pré-amplificador, resultando em distorção; se a alimentação fantasma estiver ativada, você poderá danificar seu equipamento.

GANHE 1 e GANHE 2 – Ajuste o ganho do pré-amplificador para os sinais nas entradas 1 e 2, respectivamente. Os controles de ganho possuem anéis de LED tricolores para confirmar o nível do sinal: verde indica um nível de entrada de pelo menos -24 dBFS (ou seja, 'sinal presente'), o anel fica âmbar em -6 dBFS para indicar que o sinal está próximo da distorção e vermelho em 0 dBFS (distorção digital).

48V – Chave de alimentação fantasma para entradas de microfone - habilita a alimentação fantasma de 48 V nos contatos XLR de ambos os conectores Combo.

INST – Dois LEDs vermelhos; acendem quando o modo Instrumento é selecionado para as entradas 1 ou 2 no Focusrite Control; o ganho é ajustado para se adequar aos sinais do instrumento. Quando o modo INST está desligado, a entrada do conector de ¼” é configurada para aceitar um sinal de nível de linha, por exemplo, de um teclado, módulo de sintetizador ou unidade de efeitos.

AR – Dois LEDs amarelos indicando a seleção do modo AIR para as entradas 1 e 2. O modo AIR, ativado no Focusrite Control, modifica a resposta de frequência do estágio de entrada para simular os pré-amplificadores de microfone Focusrite ISA clássicos, baseados em transformadores.

ALMOFADA – dois LEDs verdes; acendem quando PAD é selecionado no Focusrite Control para as entradas 1 ou

2. O PAD diminui o nível do sinal que vai para sua DAW em 10 dB; use-o quando a fonte de entrada tiver um nível particularmente alto.

MONITOR – Controle de volume do monitor principal, ajusta o nível apenas nas saídas 1 e 2 do painel traseiro.

Nível dos fones de ouvido – ajusta o nível de saída na saída de fone de ouvido estéreo do painel frontal.

Saída para fones de ouvido - Conector de saída TRS de ¼” - conecte seus fones de ouvido estéreo aqui.

LED USB – um LED verde acende quando o Scarlett está conectado e é reconhecido pelo seu computador.

MIDI LED – acende quando dados MIDI são recebidos no Entrada MIDI porta.

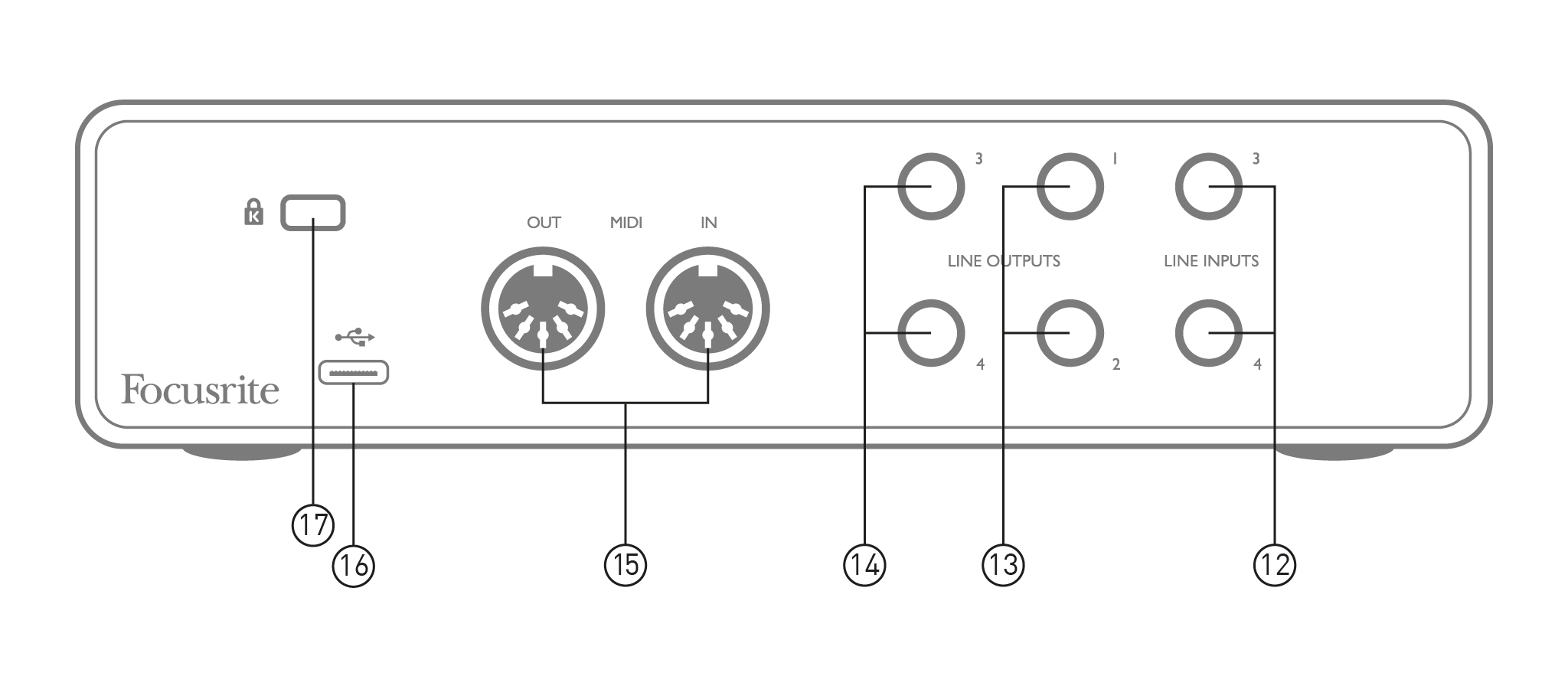

ENTRADAS DE LINHA 3 e 4 – 2 conectores TRS de ¼”; estas são entradas balanceadas para uso com fontes adicionais de nível de linha, como um teclado, módulo de sintetizador ou unidade de efeitos.

SAÍDAS DE LINHA 1 e 2 - 2 conectores jack TRS de ¼” (6,35 mm), balanceados eletronicamente. O nível nessas saídas é ajustado pelo painel frontal. MONITOR O controle tem um nível máximo de saída de +10 dBu. Podem ser usados conectores jack TRS de ¼” (conexão balanceada) ou TS (conexão não balanceada).

SAÍDAS DE LINHA 3 e 4 - 2 conectores jack TRS de ¼” (6,35 mm), balanceados eletronicamente. O nível nessas saídas pode ser ajustado pelo Focusrite Control; o nível máximo de saída é +10 dBu. Podem ser usados conectores jack TRS de ¼” (conexão balanceada) ou TS (conexão não balanceada).

Entrada MIDI e Saída MIDI – soquetes DIN padrão de 5 pinos para conexão de equipamentos MIDI externos, como teclados ou módulos de som. Scarlett 4i4 3rd Gen fornece uma interface MIDI conveniente com seu DAW, tornando desnecessária uma placa MIDI de computador.

USB Porta 2.0 – Conector Tipo C; conecte ao seu computador com o cabo fornecido.

E (Trava de segurança Kensington) – proteja sua Scarlett 4i4 3rd Gen para uma estrutura adequada, se desejado.
