Começando com o seu 4i4

Ao conectar o seu 4i4 para o seu Mac, um Scarlett O ícone aparece na área de trabalho:

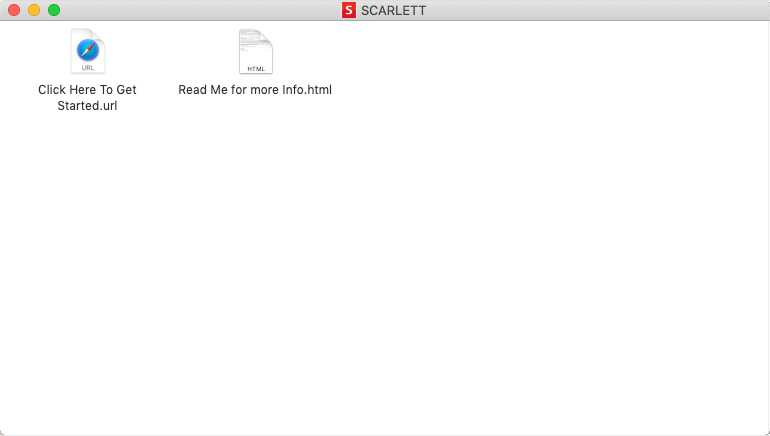

Clique duas vezes no ícone para abrir a janela do Finder mostrada abaixo:

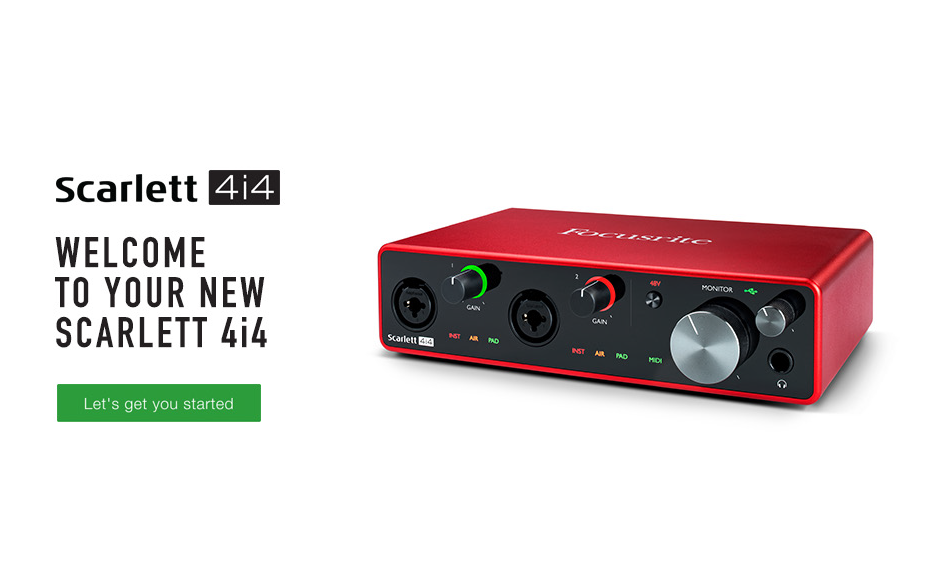

Clique duas vezes no ícone “Click Here to Get Started.url”. Isso o redirecionará para o Focusrite site, onde recomendamos que você registre seu dispositivo:

Clique em “Vamos começar” e você verá um formulário parcialmente preenchido. Ao enviar o formulário, você verá opções para ir diretamente para a página de downloads e obter o software para o seu projeto. ScarlettOu siga um guia de configuração passo a passo com base em como você deseja usar o seu produto. Scarlett.

Depois de instalar o Focusrite Control 2 software para configurar e personalizar sua interface, o Scarlett Desativa o modo Easy Start, fazendo com que o dispositivo não apareça mais como um dispositivo de armazenamento em massa quando conectado ao computador.

Seu sistema operacional deve alterar as entradas e saídas de áudio padrão do computador para... ScarlettPara verificar isso, acesse Preferências do Sistema > Some certifique-se de que a entrada e a saída estejam configuradas para 4i4.

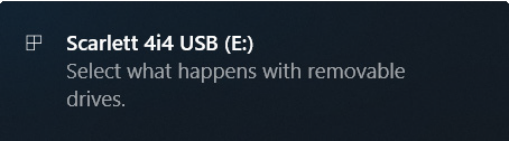

Ao conectar o seu 4i4 para o seu PC, um Scarlett O ícone aparece na área de trabalho:

(A letra da unidade pode ser diferente, dependendo de outros dispositivos conectados ao seu computador.)

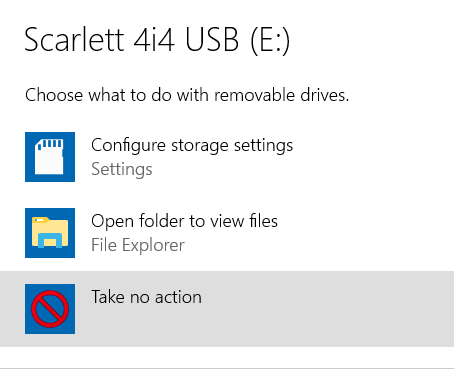

Clique duas vezes na mensagem pop-up para abrir a caixa de diálogo mostrada abaixo:

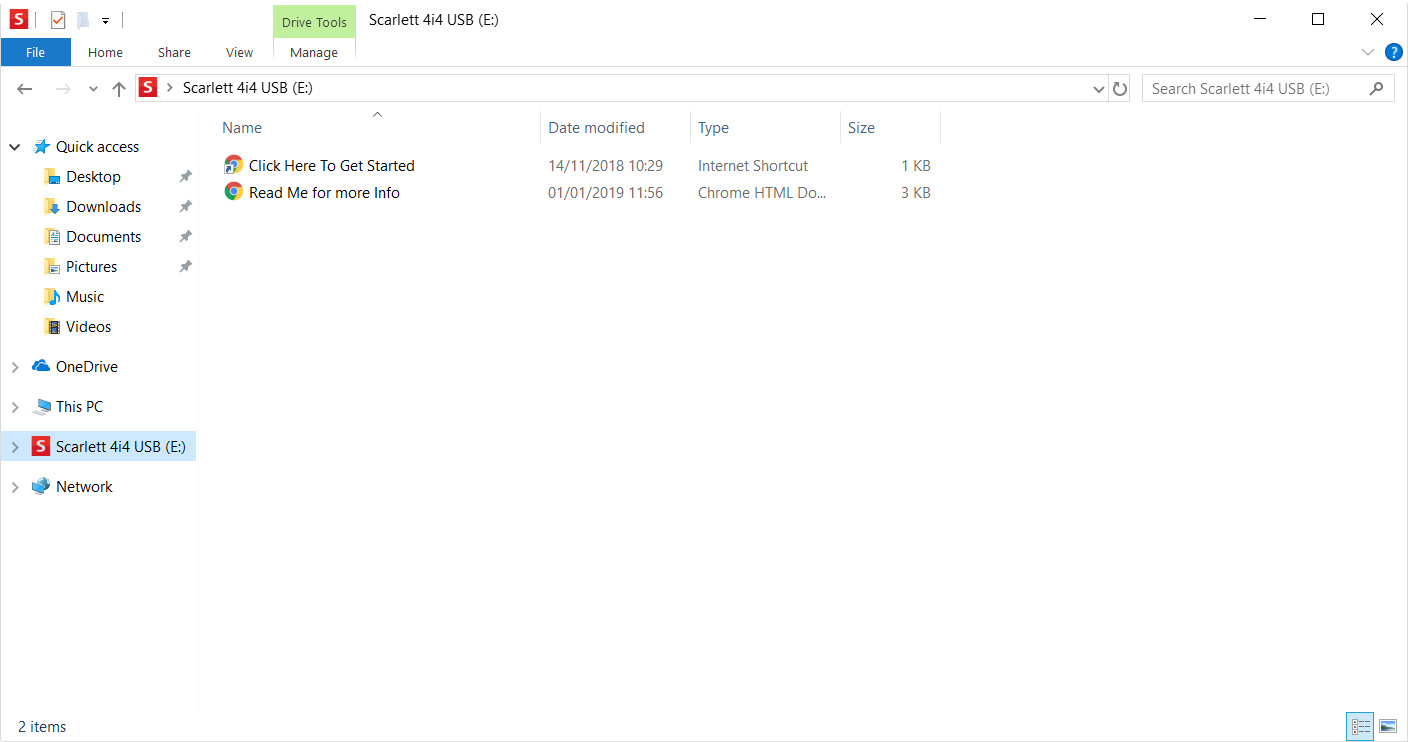

Clique duas vezes em “Abrir pasta para exibir arquivos”: isso abrirá uma janela do Explorador de Arquivos:

Clique duas vezes em “Clique aqui para começar”. Isso o redirecionará para a página. Focusrite site, onde recomendamos que você registre seu dispositivo:

Clique em “Vamos começar” e você verá um formulário parcialmente preenchido. Ao enviar o formulário, você verá opções para ir diretamente para a página de downloads e obter o software para o seu projeto. ScarlettOu siga um guia de configuração passo a passo com base em como você deseja usar o seu produto. Scarlett.

Depois de instalar o Focusrite Control 2 software para configurar e personalizar sua interface, o Scarlett O dispositivo sai do modo Easy Start — ele não aparece mais como um dispositivo de armazenamento em massa quando conectado ao computador.

Seu sistema operacional deve alterar as entradas e saídas de áudio padrão do computador para... ScarlettPara verificar isso, clique com o botão direito do mouse no ícone de Som na barra de tarefas e selecione Configurações de some defina o Scarlett como dispositivo de entrada e saída.

Observe que um segundo arquivo – “Mais informações e perguntas frequentes” – também está disponível durante o processo de configuração inicial. Este arquivo contém algumas informações adicionais sobre Focusrite Início Fácil, que pode ser útil caso você tenha algum problema com o procedimento.

Após o cadastro, você terá acesso imediato aos seguintes recursos:

Se você decidir registrar o seu 4i4 Em uma data posterior, você poderá fazê-lo em:

id.focusritegroup.com/register

Você precisa inserir o número de série manualmente: você pode encontrar esse número na parte inferior da própria interface e na etiqueta com código de barras na lateral da caixa.

Recomendamos que você baixe e instale nosso aplicativo Focusrite Control, pois ele desabilita o modo Easy Start e desbloqueia todo o potencial da interface. Inicialmente, no modo Easy Start, a interface só funciona em taxas de amostragem de até 48kHz e a E/S MIDI está desabilitada. Depois que o Focusrite Control estiver instalado no seu computador, você poderá trabalhar com taxas de amostragem de até 192 kHz.

Se você decidir não baixar e instalar Focusrite Control 2 imediatamente, ele pode ser baixado a qualquer momento em:

downloads.focusrite.com

Para forçar sua Scarlett a sair do modo Easy Start sem primeiro registrá-la, conecte-a ao computador e pressione e segure o botão 48V botão por cinco segundos. Isso garantirá que sua Scarlett tenha funcionalidade total. Tenha em mente que, se desejar registrar sua Scarlett após realizar esta ação, você precisará fazê-lo manualmente, conforme explicado acima.

Duas entradas adicionais, entradas 5/6 estão listados na página Input Config das Preferências de E/S do seu DAW. Essas são entradas virtuais de “loopback” dentro do software, não entradas físicas adicionais. Você pode usar o Loopback para gravar trilhas DAW de fontes dentro do seu computador, por exemplo, de um navegador da web. O Focusrite Control inclui um Loopback 1-2 aba mix, onde você pode escolher quais entradas gravar.

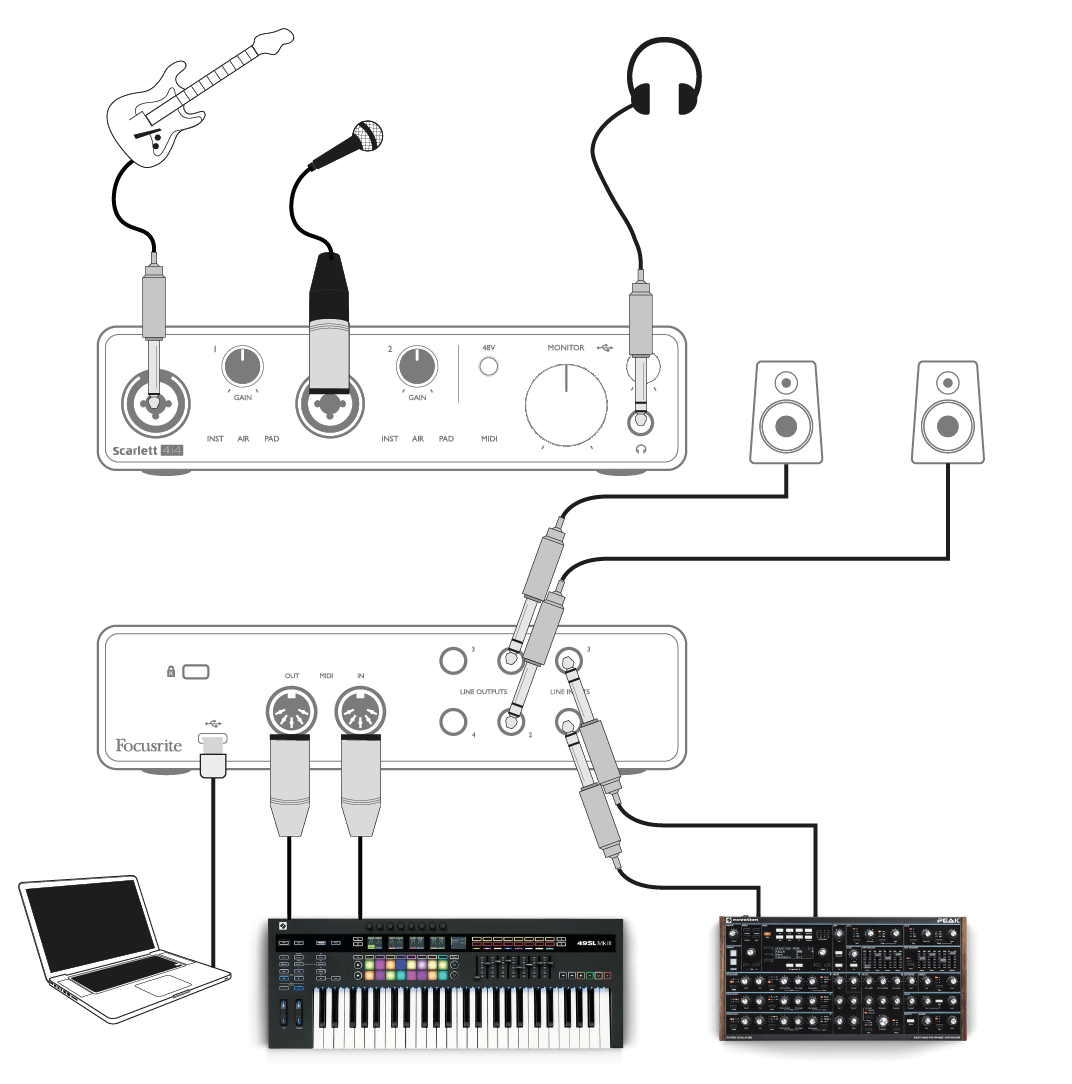

Esta configuração mostra uma configuração típica para gravação com um software DAW no seu computador. Você pode gravar guitarra pela Entrada 1 e vocais pela Entrada 2 no seu DAW, enquanto monitora a reprodução do DAW através de fones de ouvido ou caixas de som. Enquanto isso, as Entradas 3 e 4 (no painel traseiro) estão conectadas a uma fonte de nível de linha; neste exemplo, um Novation Peak está conectado às entradas 3 e 4.

As entradas do painel frontal são do tipo "Combo", que aceitam um conector XLR macho ou um plugue jack de ¼” (6,35 mm). A faixa completa de ganho do pré-amplificador de microfone só está disponível para um microfone conectado através dos contatos XLR. Se for um microfone condensador (ou de capacitor), você precisará ativar a alimentação fantasma de 48 volts para que ele funcione, pressionando o botão 48V. A maioria dos microfones modernos de outros tipos, como dinâmicos ou de fita, não serão danificados pela alimentação fantasma, mas observe que alguns microfones mais antigos podem ser; em caso de dúvida, verifique as especificações do seu microfone para garantir que ele seja seguro para uso.

O Scarlett 4i4 3rd Gen não tem interruptores “Mic/line” – os estágios do pré-amplificador Focusrite são configurados automaticamente para um microfone quando você conecta um XLR em uma entrada, e para uma linha ou instrumento quando você conecta um plugue jack. Selecione INST no Focusrite Control ('INST' acende em vermelho) se você estiver conectando um instrumento musical, por exemplo, uma guitarra no exemplo, por meio de um conector de guitarra TS. Desmarque INST se você estiver conectando uma fonte de nível de linha, como um teclado, sintetizador ou a saída balanceada de um mixer de áudio externo por meio de um conector TRS. Os conectores Combo aceitam os tipos TRS e TS de plugue jack para fontes de nível de linha.

Canais de entrada 1 e 2 do Scarlett 4i4 3rd Gen cada um tem uma função PAD: quando selecionado do Focusrite Control (PAD acende em verde quando ativo), o nível de sinal alimentado para sua DAW é reduzido em 10 dB. Você achará isso útil se precisar alimentar a entrada de uma fonte cujo nível de saída é particularmente "quente", quando você pode notar cortes ou o halo de ganho ficando vermelho, mesmo no ganho mínimo.

Você ouvirá frequentemente o termo "latência" sendo usado em relação a sistemas de áudio digital. No caso do aplicativo de gravação DAW simples descrito acima, a latência será o tempo que seus sinais de entrada levam para passar pelo computador e pelo software de áudio e retornar através da interface de áudio.

Embora não seja um problema na maioria das situações de gravação simples, em algumas circunstâncias, a latência pode ser um problema para um músico que deseja gravar enquanto monitora seus sinais de entrada. Isso pode acontecer se você precisar aumentar o tamanho do buffer de gravação da sua DAW, o que pode ser necessário ao gravar overdubs em um projeto particularmente grande, usando muitas faixas da DAW, instrumentos virtuais e plugins de efeitos.

Sintomas comuns de uma configuração de buffer muito baixa podem ser falhas no áudio (cliques e estalos) ou uma carga de CPU particularmente alta em sua DAW (a maioria das DAWs exibe informações sobre o uso da CPU). Se você estiver enfrentando esse problema em um Mac, pode aumentar o tamanho do buffer diretamente na DAW. No Windows, provavelmente será necessário alterar essa configuração no Painel de Controle ASIO, que geralmente pode ser acessado nas Preferências de Configuração da sua DAW*.

O 4i4Com o Focusrite Control, é possível realizar monitoramento com latência zero, o que resolve esse problema. Você pode rotear seus sinais de entrada diretamente para o... 4i4As saídas de fone de ouvido e de linha permitem que os músicos se ouçam com latência ultrabaixa – ou seja, efetivamente em “tempo real” – juntamente com a reprodução do computador. Os sinais de entrada para o computador não são afetados de forma alguma por essa configuração. No entanto, observe que quaisquer efeitos adicionados aos instrumentos ao vivo por plug-ins de software não serão ouvidos nos fones de ouvido, embora os efeitos ainda estejam presentes na gravação.

Ao monitorar suas entradas através do Focusrite Control, certifique-se de que seu software DAW não esteja configurado para rotear nenhuma entrada (o que você está gravando no momento) para nenhuma saída. Caso contrário, os músicos se ouvirão "duas vezes", com um dos sinais audivelmente atrasado como um eco.

* Nome típico. A terminologia pode variar entre as DAWs.

Qualquer um dos Scarlett 4i4 3rd GenAs saídas do podem ser usadas para conectar alto-falantes de monitoramento. Todas as saídas são balanceadas eletronicamente e estão disponíveis no painel traseiro em conectores de ¼” (6,35 mm) de 3 polos (TRS).

Se SAÍDAS DE LINHA 1 e 2 são utilizadas para monitoramento primário, SAÍDAS DE LINHA 3 e 4 podem ser usados livremente para outros fins, como conectar um dispositivo de gravação adicional ou um par adicional de monitores. No entanto, observe que apenas SAÍDAS DE LINHA 1 e 2 são afetados em nível pelo grande painel frontal MONITOR Controle de volume.

Os sinais em SAÍDAS DE LINHA 3 e 4 estão em nível fixo (máximo), portanto, se você os usar para monitoramento, terá que controlar o volume pelo Focusrite Control ou ajustando o volume em um amplificador externo.

Monitores ativos (como as caixas de som típicas de computador) incorporam amplificadores internos com controle de volume e podem ser conectados diretamente. Caixas de som passivas maiores exigem um amplificador estéreo separado; as saídas devem ser conectadas às entradas do amplificador.

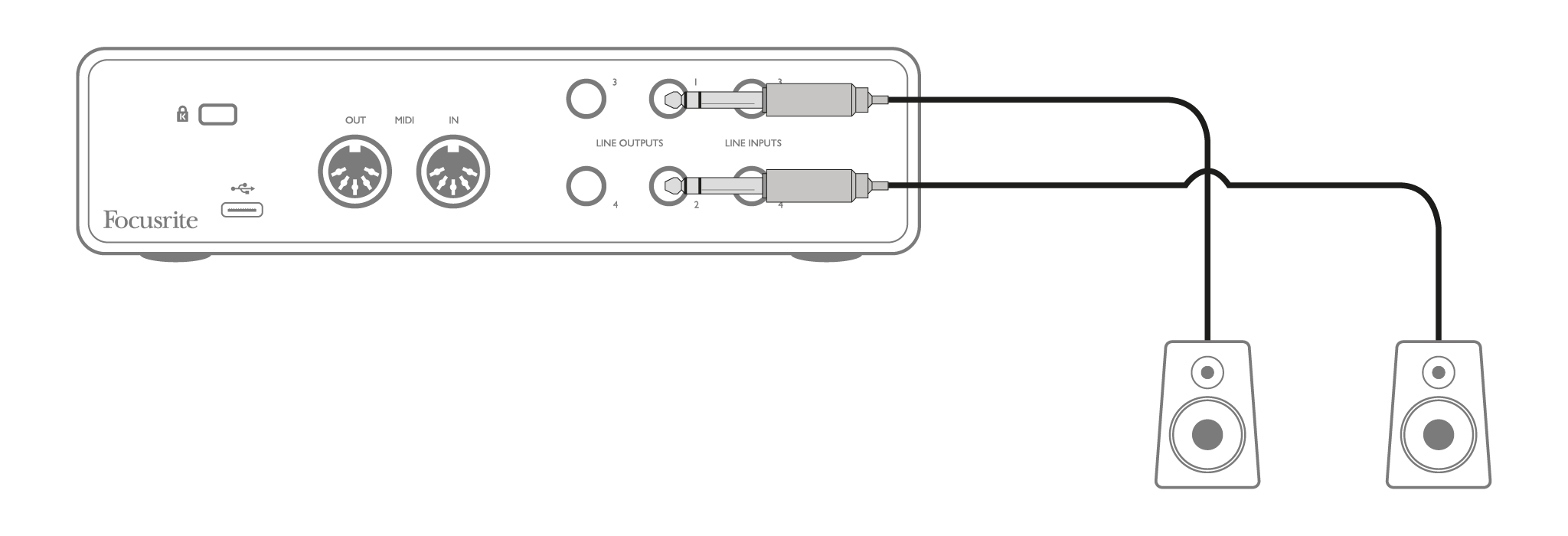

Conectando alto-falantes ativos:

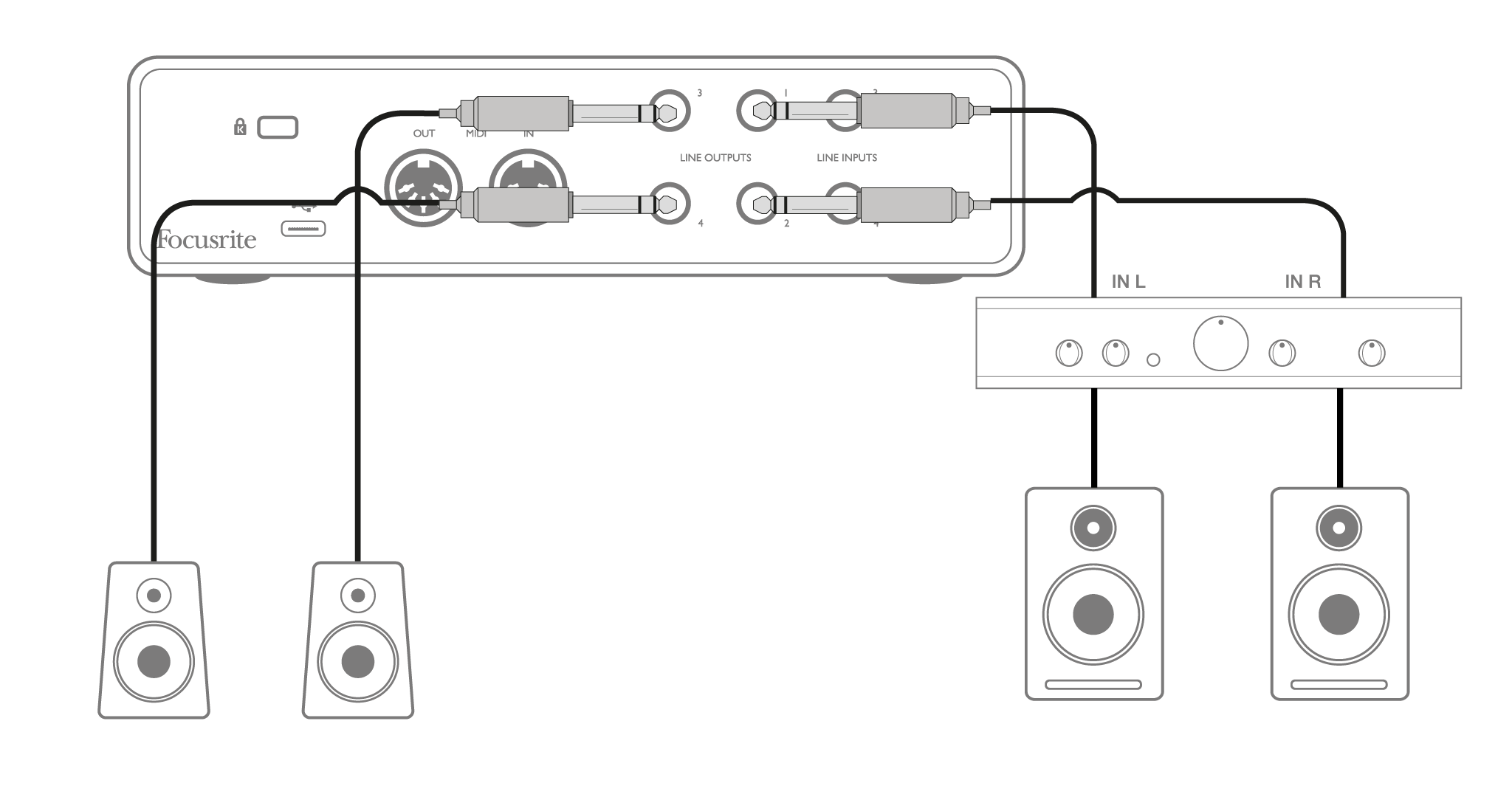

Conectando caixas de som ativas e passivas, um pequeno par de monitores ativos conectados às saídas 3 e 4 poderia funcionar como monitores de "campo próximo"; o volume deles seria ajustado localmente nas caixas de som ou através do Focusrite Control. O volume dos monitores passivos principais seria ajustado pelo controle MONITOR no painel frontal.

Os amplificadores de áudio domésticos (hi-fi) e monitores de áudio pequenos geralmente possuem entradas não balanceadas, seja em conectores RCA (phono) ou através de um plugue jack de 3,5 mm com 3 polos, projetado para conexão direta a um computador. Em ambos os casos, utilize um cabo de conexão adequado com conectores RCA em uma das extremidades.

Os amplificadores de potência profissionais geralmente têm entradas balanceadas; recomendamos o uso de cabos balanceados para conectá-los às saídas de ¼” do conector. Scarlett 4i4 3rd Gen.

O Scarlett 4i4 3rd Gen permite a fácil integração de processadores ou efeitos externos. Um bom exemplo é a inclusão de um compressor estéreo externo a uma configuração de gravação semelhante à descrita acima.

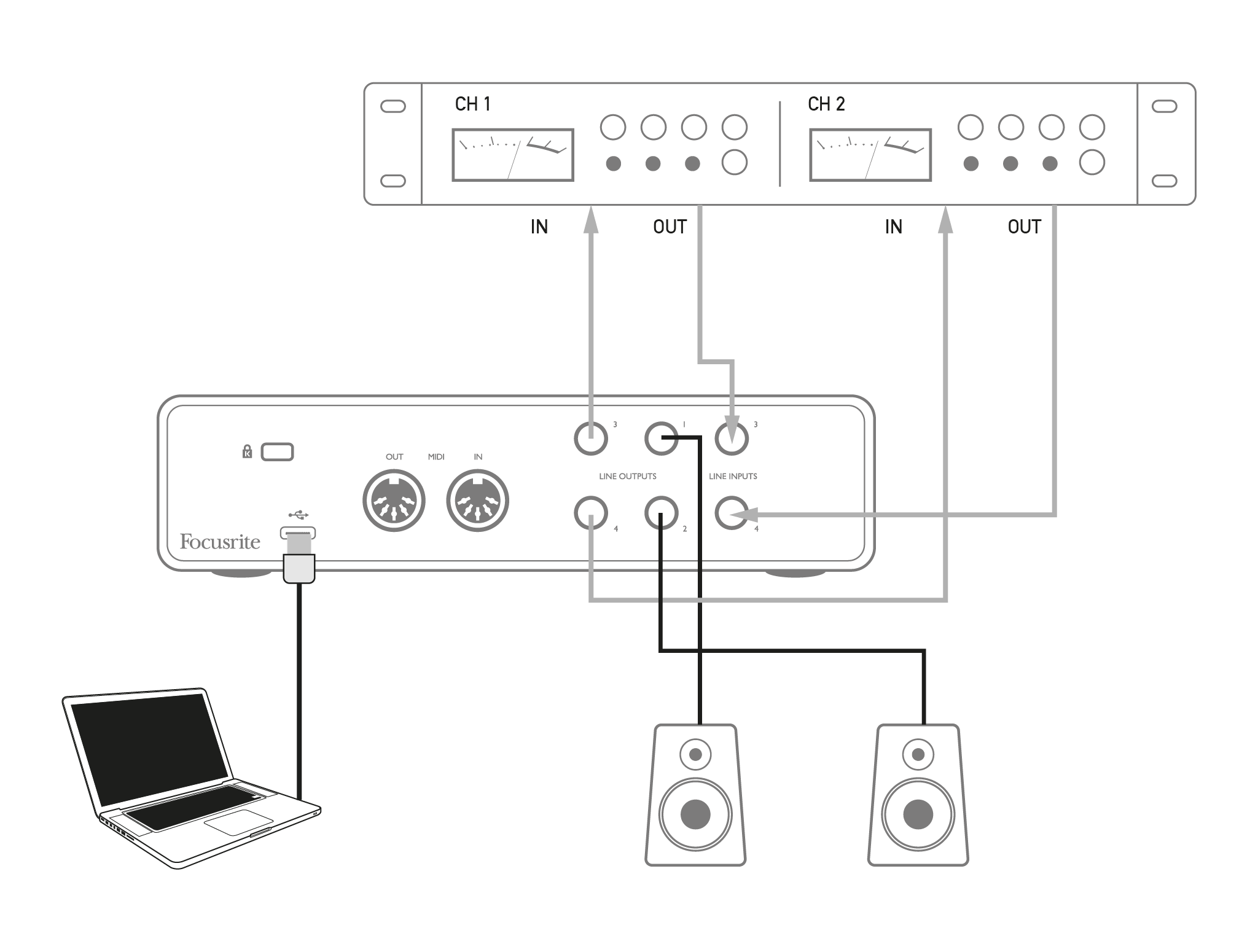

Conecte as saídas de linha 3 e 4 às entradas do compressor e as saídas do compressor às entradas de linha 3 e 4, conforme mostrado abaixo. Você poderá então rotear os canais da sua DAW para as saídas 3/4. No Focusrite Control, direcione a reprodução de software 3/4 para as saídas de linha 3/4 e o sinal será enviado ao compressor. Omitimos as conexões do painel frontal neste exemplo para maior clareza.

Você pode usar o Focusrite Control ou o seu software DAW para ajustar os níveis de entrada e saída do processador externo, se necessário ou para obter um efeito criativo.

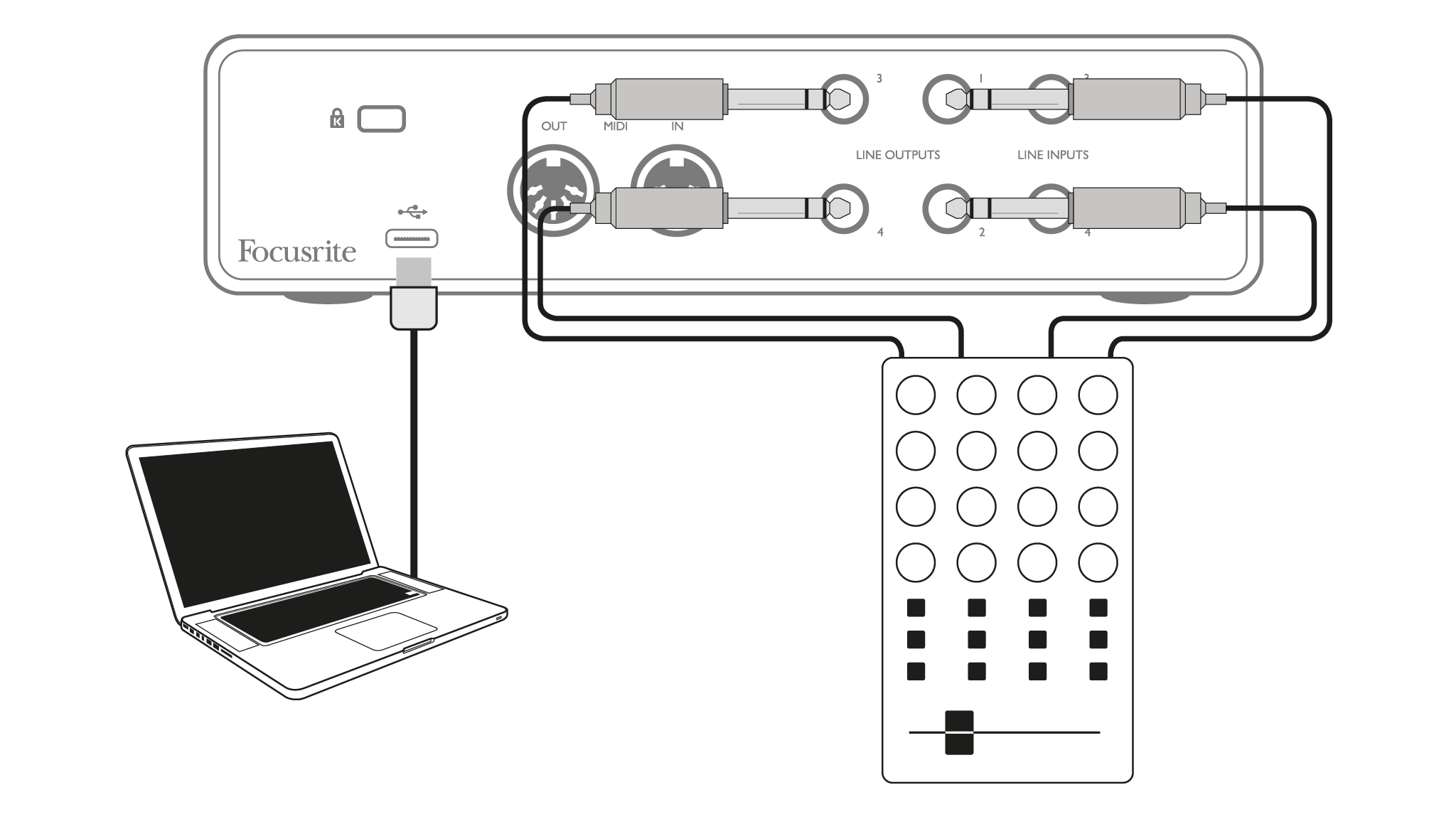

O Scarlett 4i4 3rd Gen faz uma excelente interface entre um laptop executando software de DJ e os canais de um mixer de DJ. Nesta configuração, as Saídas 1 e 2 podem ser conectadas às Entradas de Linha 1 e 2 de um mixer de DJ externo, e as Saídas 3 e 4 às Entradas de Linha 3 e 4. Conectar dessa forma significa que todos os recursos do mixer, como equalizadores e cross-fading, são facilmente acessíveis. No entanto, você deve definir o controle de Nível do Monitor do painel frontal para o máximo, caso contrário, as Saídas 1 e 2 estarão em um nível mais baixo do que as Saídas 3 e 4.

Note que embora as saídas do Scarlett 4i4 3rd Gen são balanceados, eles podem ser conectados a uma entrada não balanceada usando um cabo equipado com um conector TS de ¼”. A maioria dos mixers de DJ terá entradas não balanceadas usando soquetes phono (RCA), então cabos phono-para-conector TS adequados serão necessários para fazer a conexão.
