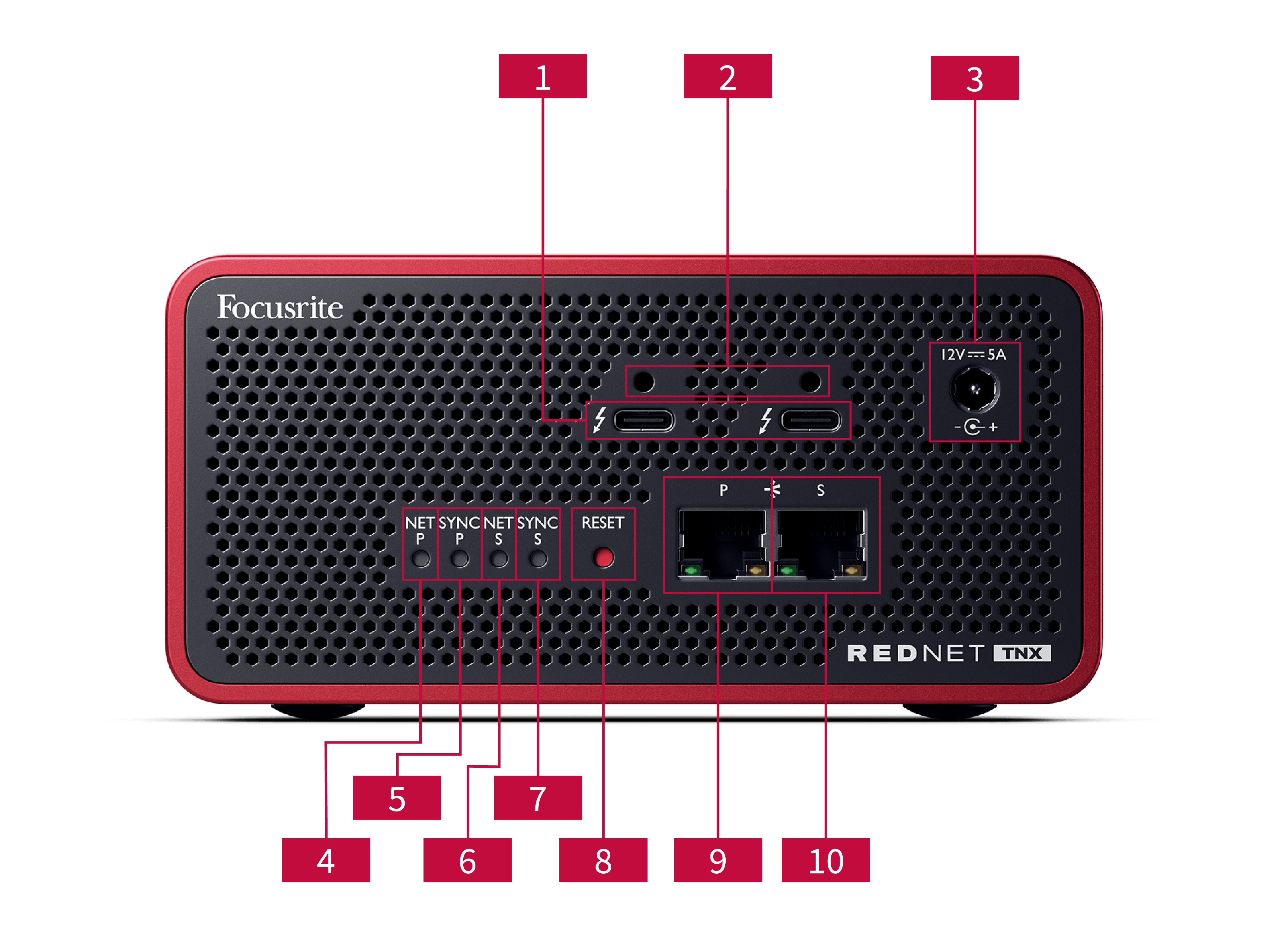

Duas portas Thunderbolt
Duas portas Thunderbolt tipo C permitem conectar a ao computador e conectar em série outros equipamentos Thunderbolt com alimentação de 15 W.
-
Portas de clip de retenção Sonnet ThunderLok™
Fixe seu cabo Thunderbolt em sua com o clip de retenção opcional Sonnet ThunderLok™ para evitar a desconexão acidental desse cabo.
-
Entrada de energia 12V 5A
Entrada DC com conector bloqueável.
-
LED de status de rede P
LED multicolorido. Acende no modo comutado ou no modo redundante:
-
Verde (sólido) – Link primário ativo (DHCP)
-
Azul (sólido) – Link primário ativo (IP estático)
-
Apagado – Sem conexão de rede
-
-
LED de status de sincronização P
LED multicolorido. Acende no modo Comutado ou no modo Redundante:
-
Azul (sólido) – Confirma que o dispositivo é um líder PTP Dante; ele está configurado (via Dante Controller) para gerar o relógio Dante que será usado por outras unidades.
-
Verde (sólido) – Confirma que o dispositivo é um seguidor PTP Dante; ele sincroniza com o relógio incorporado no fluxo de bits Dante de entrada.
-
Vermelho (sólido) – Sem sincronização PTP.
-
-
LED de status da rede S
LED multicolorido:
-
Verde (sólido) – Link secundário ativo (DHCP)
-
Azul (sólido) – Link secundário ativo (IP estático)
-
Apagado – Sem conexão de rede
-
Roxo (sólido) – Indica que está no modo Comutado
-
-
LED de status de sincronização S
LED multicolorido. Acende apenas no modo Redundante:
-
Azul (sólido) – Confirma que o dispositivo é um líder PTP Dante; ele está configurado (via Dante Controller) para gerar o relógio Dante que será usado por outras unidades.
-
Verde (sólido) – Confirma que o dispositivo é um seguidor PTP Dante; ele sincroniza com o relógio incorporado no fluxo de bits Dante de entrada.
-
Apagado – Sem conexão de rede
-
Roxo (sólido) – Indica que está no modo Comutado
-
-
Botão de reinicialização
Limpa a configuração atual (nome, configuração de IP, etc.). Pressione e segure por sete segundos para retornar a ao estado padrão com a configuração DHCP.
Quando pressionados, os LEDs do painel frontal acenderão em sequência em intervalos de um segundo. Todos os LEDs piscarão por mais três segundos, após os quais a é reiniciada.
-
Porta de rede primária
Conector RJ45 para rede Dante. Use cabos de rede Cat 5e blindados ou superiores para conectar a ao switch de rede Ethernet.
Adjacentes a ambas as tomadas de rede estão LEDs que acendem para indicar uma conexão de rede válida e atividade de rede.
-
Porta de rede secundária
Conexão de rede Dante secundária onde dois links Ethernet independentes estão sendo usados (modo Redundante) ou uma porta adicional em um switch de rede integral na rede primária (modo Comutado). O modo de operação é definido pelo Dante Controller.
A rede Dante pode ser visualizada ou controlada por qualquer uma das portas.

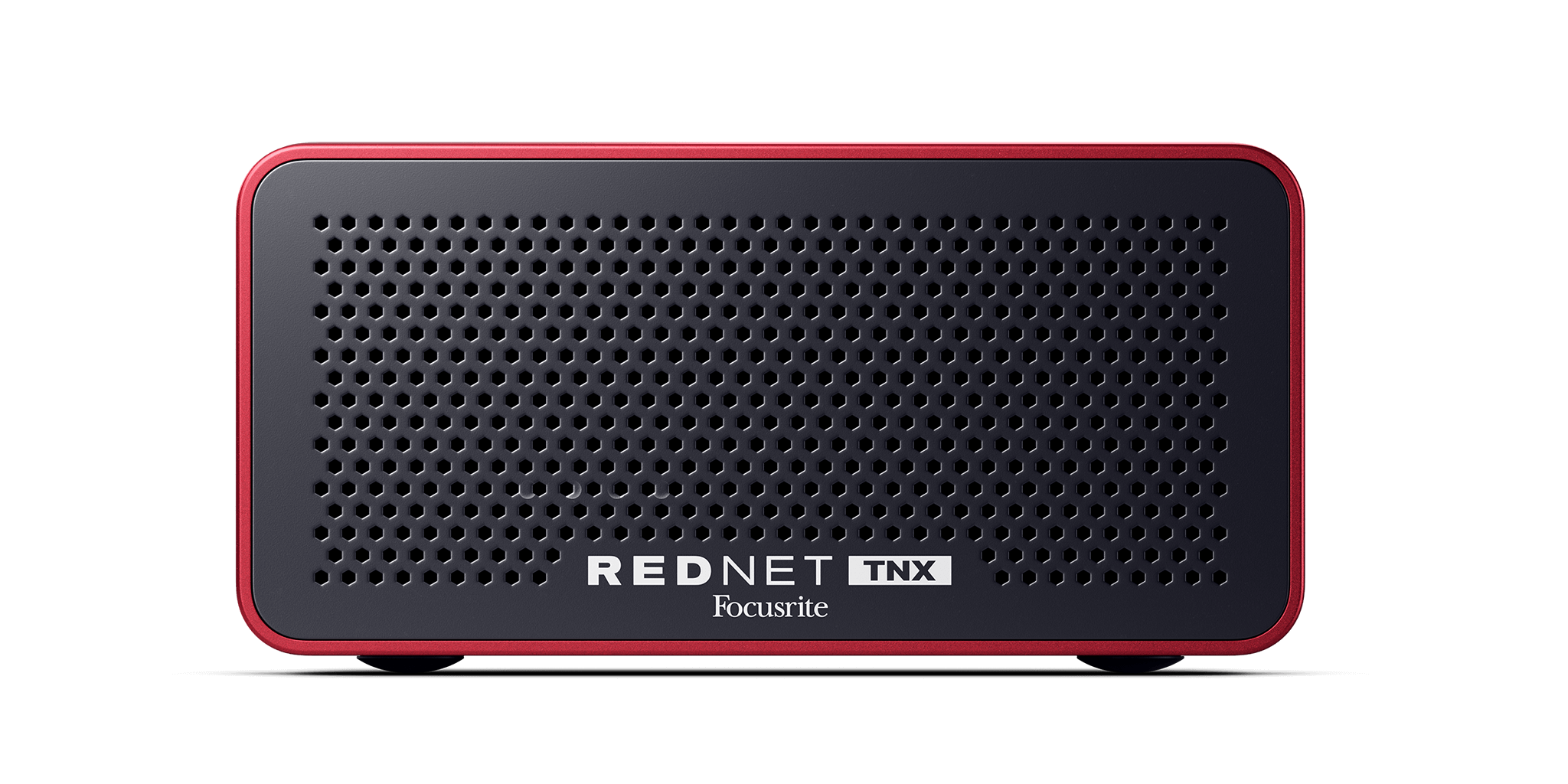

A parte frontal da apresenta um painel perfurado para ventilação. Além disso, pode-se ver um ventilador de baixa velocidade e baixo ruído.
Nota
A temperatura operacional ambiente máxima é .
Certifique-se de que o painel frontal não esteja obstruído para que haja ventilação.

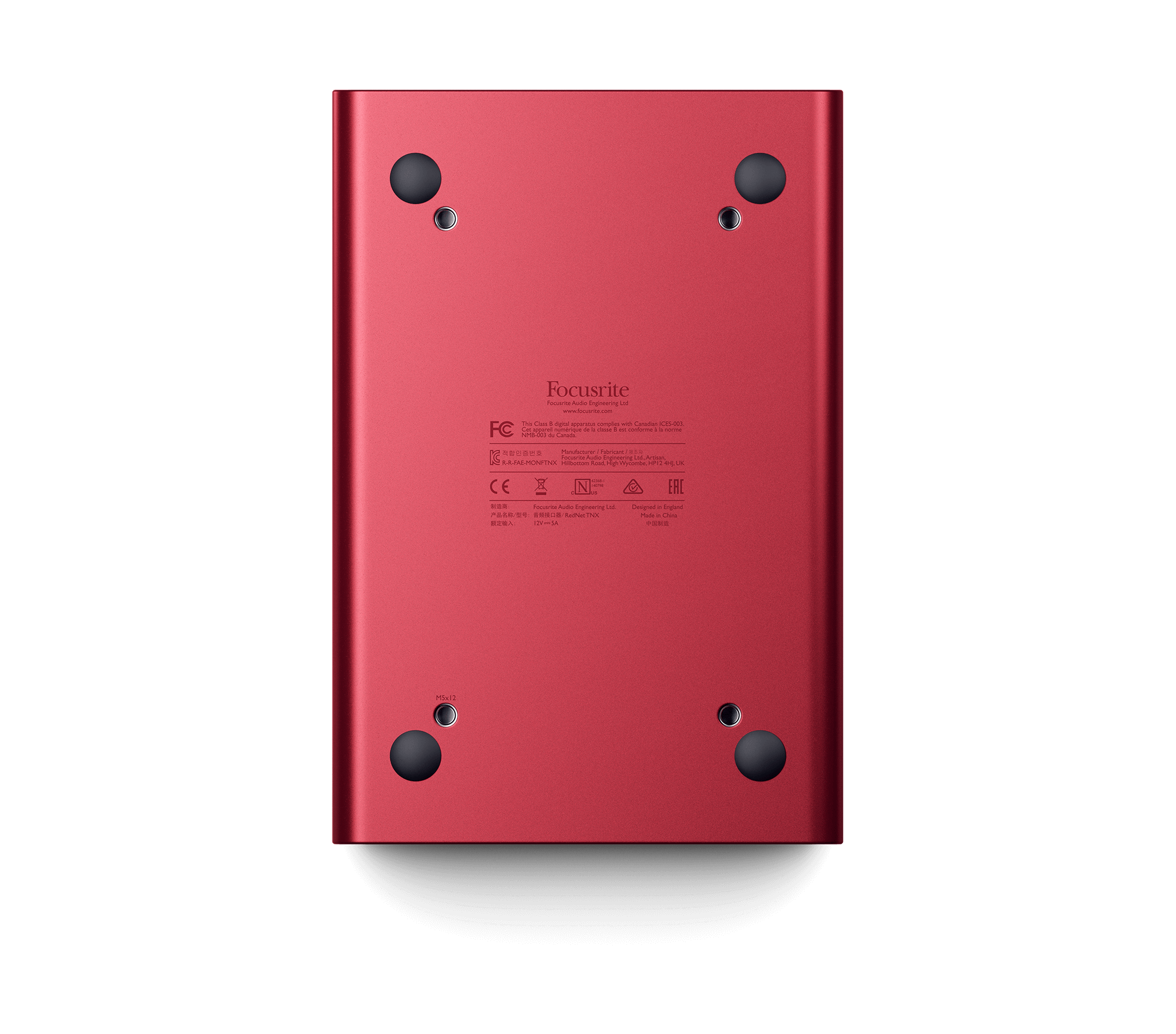

Na parte inferior da há quatro roscas expostas para permitir a fixação do dispositivo a uma superfície, como uma gaveta ou suporte de rack.
Para montar a sua são necessários quatro parafusos M5 x 12 mm. Não fornecemos nem comercializamos esses parafusos, mas é possível adquiri-los na maioria das lojas de ferragens:
