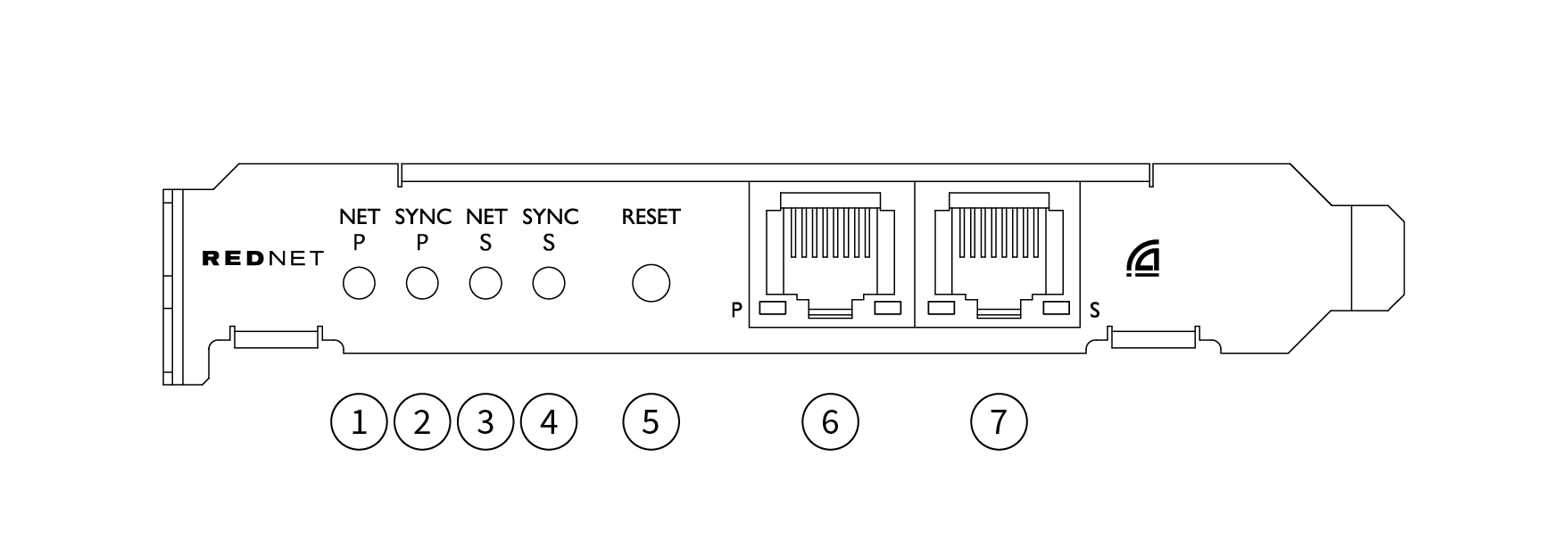

Net P 状态 LED 指示灯
多色 LED 指示灯。在交换模式或冗余模式下亮起：
-
绿色 （常亮）– 主链路处于活动状态 (DHCP)
-
蓝色 （常亮）– 主链路处于活动状态（静态 IP）
-
关闭 – 没有网络连接
-
-
Sync P 状态 LED 指示灯
多色 LED 指示灯。在交换模式或冗余模式下亮起：
-
蓝色 （常亮）– 确认设备为 Dante PTP 主导 (leader) ；该设备通过 Dante Controller 设置为生成 Dante 时钟，供其他设备使用。
-
绿色 （常亮）– 确认设备为 Dante PTP 随从 (follower) ；该设备同步到传入 Dante 数据流中的嵌入时钟。
-
红色 （常亮）– 无 PTP 同步。
-
-
Net S 状态 LED 指示灯
多色 LED 指示灯：
-
绿色 （常亮）– 辅助链路处于活动状态 (DHCP)
-
蓝色 （常亮）– 辅助链路处于活动状态（静态 IP）
-
关闭 – 没有网络连接
-
紫色 （常亮） – 表示 处于切换模式
-
-
Sync S 状态 LED 指示灯
多色 LED 指示灯。只在冗余模式下亮起：
-
蓝色 （常亮）– 确认设备为 Dante PTP 主导 (leader) ；该设备通过 Dante Controller 设置为生成 Dante 时钟，供其他设备使用。
-
绿色 （常亮）– 确认设备为 Dante PTP 随从 (follower) ；该设备同步到传入 Dante 数据流中的嵌入时钟。
-
关闭 – 没有网络连接
-
紫色 （常亮） – 表示 处于切换模式
-
-
重置开关
清除当前的配置（名称、IP 配置等）。按住七秒钟，将 恢复为默认状态，并启用 DHCP 设置。
按下时，前面板 LED 指示灯将以 1 秒间隔依次亮起。随后，所有 LED 将闪烁 3 秒，然后 会被重置。
-
主网络插口
Dante 网络的 RJ45 连接器。使用屏蔽 Cat 5e 或更好的网线将 连接到以太网网络交换机。
两个网络插座旁都有 LED 灯，亮起即表示有效的网络连接和网络活动。
-
辅助网络插口
辅助 Dante 网络连接，使用两个独立的以太网链接（冗余模式），或主网络（切换模式）上集成网络交换机的附加端口。操作模式通过 Dante Controller 设置。
可以通过任一插口查看或控制 Dante 网络。
