这些规格参数允许您将 18i20 4th Gen 与其他设备进行比较，并确保它们能够兼容工作。如果您对这些规格参数不熟悉，不用担心，您不需要了解这些信息也能结合 18i20 4th Gen 与大多数设备兼容使用

Performance Specifications

在可能的情况下，我们根据 AES17 标准测量所有性能数据。

Supported Sample Rates	44.1 kHz, 48 kHz, 88.2 kHz, 96 kHz, 176.4 kHz, 192 kHz
Bit Depth	24-bit

麦克风输入
Frequency Response	20Hz - 20kHz ±0.06dB
Dynamic Range (A-weighted)	116dB
THD+N	-100dB @ 8dB 增益
Noise EIN (A-Weighted)	-127dBu
Maximum Input Level (at minimum gain)	16dBu
Gain Range	69dB
Input Impedance	3kΩ

线路输入
Frequency Response	20Hz - 20kHz ±0.05dB
Dynamic Range (A-weighted)	115.5dB
THD+N	-100dB @ 8dB 增益
Maximum Input Level (at minimum gain)	22dBu
Gain Range	69dB
Input Impedance	24kΩ

乐器输入
Frequency Response	20Hz - 20kHz ±0.05dB
Dynamic Range (A-weighted)	113dB
THD+N	-80dB
Maximum Input Level (at minimum gain)	12dBu
Gain Range	62dB
Input Impedance	1MΩ

模拟输入
连接器	后面板八个 Neutrik® Combo XLR/6.35mm (1/4") TRS 插孔输入两个前面板 6.35 毫米 (1/4") 插孔输入
话筒／线路切换	自动
幻象电源（48v）	前置面板上的 48V （幻象电源）功能键或软件中的开关。
线路／乐器切换（输入1&2）	前置面板上的 Inst 乐器模式功能键或软件中的开关。
Auto Gain自动增益	前置面板上的 Auto 自动增益功能键或软件中的开关。
防削波功能（Clip Safe）	前置面板上的 Safe 防削波功能键。
AIR 功能	前置面板上的 Air 功能键或软件中的开关

模拟输出
平衡输出	十个 6.35 毫米（1/4 英寸）平衡插孔输出：四个扬声器输出（两个主输出、两个备选输出）六条线路输出
耳机输出	两个前面板立体声 6.35 毫米 (1.4") TRS 插孔
主要输出电平控件	数字控制编码器
耳机电平控制	前面板模拟控件

前面板指示灯
通道选择	针对通道 1 和 2 的白色/绿色LED指示灯
选择按钮	白色/绿色灯光的 Select LED指示灯
48V	白色/绿色灯光的 48V LED指示灯（根据被选定通道）
乐器模式	白色/绿色灯光的 Inst LED指示灯（根据被选定的通道）
自动	白色 Auto LED灯指示自动增益功能状态
防削波功能（Clip Safe）	白色/绿色的 Safe LED指示灯（根据被选定通道）
Air Mode	白色、绿色、琥珀色的 Air LED指示灯（根据所选通道和所选Air模式）
输出电平表	三色LED光环围绕着 Output 输出控制旋钮。
USB	USB

环境的
工作温度	40°C / 104°F 最高环境工作温度

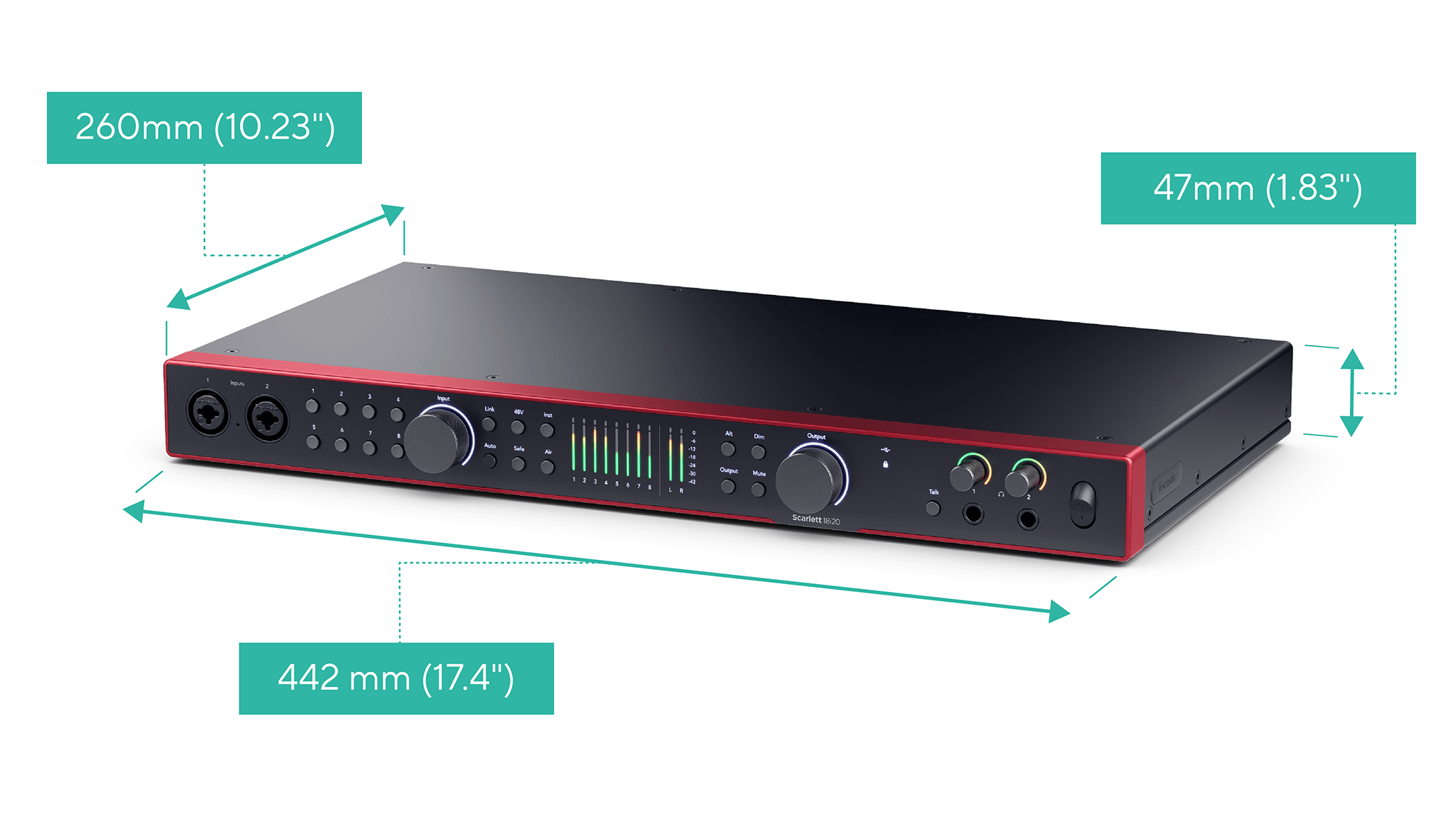

带有尺寸的 18i20 4th Gen 示意图。

DAW 输入	输入 RCA S/PDIF 和光纤 S/PDIF	输入双 ADAT
1	麦克风/线路/乐器 1	麦克风/线路/乐器 1
2	麦克风/线路/乐器 2	麦克风/线路/乐器 2
3	麦克风/线路 3	麦克风/线路 3
4	麦克风/线路 4	麦克风/线路 4
5	麦克风/线路 5	麦克风/线路 5
6	麦克风/线路 6	麦克风/线路 6
7	麦克风/线路 7	麦克风/线路 7
8	麦克风/线路 8	麦克风/线路 8
9	内录 1	内录 1
10	内录 2	内录 2
11	S/PDIF L左声道同轴或光纤，取决于 S/PDIF 模式。	ADAT 1（端口 1）
12	S/PDIF R右边声道同轴或光纤，取决于 S/PDIF 模式。	ADAT 2（端口 1）
13	ADAT 1（端口 1）	ADAT 3（端口 1）
14	ADAT 2（端口 1）	ADAT 4（端口 1）
15	ADAT 3（端口 1）	ADAT 5（端口 1）
16	ADAT 4（端口 1）	ADAT 6（端口 1）
17	ADAT 5（端口 1）	ADAT 7（端口 1）
18	ADAT 6（端口 1）	ADAT 8（端口 1）
19	ADAT 7（端口 1）	ADAT 1（端口 2）
20	ADAT 8（端口 1）	ADAT 2（端口 2）
21		ADAT 3（端口 2）
22		ADAT 4（端口 2）
23		ADAT 5（端口 2）
24		ADAT 6（端口 2）
25		ADAT 7（端口 2）
26		ADAT 8（端口 2）

DAW 输入	硬件输入
	ADAT 模式：单一	ADAT 模式：双模式
1	麦克风/线路/乐器 1	麦克风/线路/乐器 1
2	麦克风/线路/乐器 2	麦克风/线路/乐器 2
3	麦克风/线路 3	麦克风/线路 3
4	麦克风/线路 4	麦克风/线路 4
5	麦克风/线路 5	麦克风/线路 5
6	麦克风/线路 6	麦克风/线路 6
7	麦克风/线路 7	麦克风/线路 7
8	麦克风/线路 8	麦克风/线路 8
9	内录 1	内录 1
10	内录 2	内录 2
11	S/PDIF L左声道同轴或光纤，取决于 S/PDIF 模式。	ADAT 1（端口 1）
12	S/PDIF R右边声道同轴或光纤，取决于 S/PDIF 模式。	ADAT 2（端口 1）
13	ADAT 1（端口 1）	ADAT 3（端口 1）
14	ADAT 2（端口 1）	ADAT 4（端口 1）
15	ADAT 3（端口 1）	ADAT 1（端口 2）
16	ADAT 4（端口 1）	ADAT 2（端口 2）
17		ADAT 3（端口 2）
18		ADAT 4（端口 2）

某些 Windows 应用程序（例如 Zoom、Microsoft Teams、OBS Studio 或 Web 浏览器）不支持专业音频软件使用的 ASIO 驱动程序类型。相反，它们依赖于另一种类型的驱动程序，该驱动程序可以访问 Windows 在“声音设置”中公开的通道。

默认情况下，当您连接 Focusrite 与 Windows 计算机接口，非 ASIO 应用程序中会出现单个播放设备和单个录音设备。

为了避免混淆，使用 Focusrite 司机，你可以 选择 Windows 应显示或隐藏哪些频道 到这些应用程序。这不会影响接口在 DAW（如 Ableton Live 或 Cubase）中的工作方式，因为 DAW 直接使用 ASIO 驱动程序。

这 Focusrite 驱动程序安装 Focusrite Control 2 您可以随时从以下网址下载：

要在 Windows 上显示设置为非 ASIO 应用程序的完整通道：

ASIO 兼容软件（大多数 DAW，如 Logic Pro、Ableton Live、Cubase、FL Studio 等）使用自己的驱动程序，并且仍会显示 所有渠道，即使它们隐藏在 Windows 声音设置中。

这意味着您可以隐藏 Zoom 或 OBS 的频道，而不会影响您的 DAW 设置。
