Scarlett 18i20 4th Gen 硬件特性

前置放大器输入增益控制的是发送至电脑和录音软件的信号强度。

须为前置放大器的输入端设置良好的增益水平，才能获得优质的录音。如果前置放大器的输入增益太低，信号将过于安静，之后若尝试提高电平可能会在录音中听到噪音；如果前置放大器的输入增益太高，则输入信号可能遭到“削波”，录音中会出现刺耳的失真。

要调整前置放大器的输入增益 Scarlett 18i20 首先需要选择要调整的前置放大器。按相应的选择按钮（1-8）。 输入 增益控制现在控制您选择的前置放大器。

要增加输入增益，请顺时针移动增益控件。移动增益控件时，增益光环会逐渐顺时针亮起以显示增益电平。下图显示了不同电平的增益：

软件增益控制

您还可以使用 Focusrite Control 2 远程控制前置放大器的增益。

要在 Focusrite Control 2 中调整前置放大器的增益：

1. 单击要调节通道的虚拟旋钮，或使用 Tab 键选中前置放大器增益控制。

2. 上下移动鼠标，或使用键盘上的方向键，以 ±1 dB 为步进增减增益。

下图显示了前置放大器增益处于最低、中等和最高值时的状态。

无输入增益

50% 增益

100% 增益

此视频将教您如何通过 Focusrite Control 2 控制增益。

输入计量

电平表1-8显示18i20的每个输入电平。

当您增加某个通道的前置放大器输入增益，或者声源变得更响时，仪表将显示进入计算机的更多电平。

仪表侧面有从 -42dBFS 到 0dBFS 的刻度。录音时，信号电平最好保持在 -18dBFS 左右，信号最响部分最好达到 -12dBFS。

提示

如果信号出现削波，整个增益光环会亮成红色，确保您可以从前面板的任何角度看到削波状态。

您的电脑上有多个前面板控件 Scarlett 18i20 在所有前置放大器输入端共享。选择按钮（标有 1 到 8 将前置放大器控制移至不同的输入。

至少有一个前置放大器始终处于选中状态，要更改控件影响的前置放大器，请按下标有 1 到 8。执行此操作时，新选定的前置放大器的编号将亮起绿色，并且前置放大器设置灯将改变以匹配新的前置放大器。

当你打开你的 Scarlett 18i20 关闭之前最后选择的前置放大器仍然是选定的前置放大器。

48V，通常也被称为“幻象电源”，从您的声卡XLR卡农端口向需要幻象供电才能工作的设备发送48V的电压。最常用的情况是为电容麦克风供电，但您也可能需要48V来为内联的麦克风前置放大器，主动式动圈麦克风或者有源DI盒供电。

开启 48V：

48V图标会亮起以显示幻象供电已启用。

现在，48V幻象电源发送至所选定在XLR输入端口以及连接至该输入端口在任意设备。

48V(幻象电源)的软件控制

要从Focusrite Control 2启用 48V(幻象电源),请单击您要启用的输入通道上的+48V功能键。这与按击18i20前面板上的物理 48V 功能键作用相同。

+48V 幻象电源关闭

+48V 幻象电源开启

Inst ，或者说乐器模式，会改变您的 Scarlett上6.35mm（1/4英寸）输入端口的阻抗和输入电平，使该输入端口对于乐器或线路电平信号源都能达到最佳音频传输效果。我们在 规格 章节列出了输入阻抗值。如果您没有打开Inst模式就连接了电吉他，那么与打开 Inst 模式相比，声音可能会显得浑浊且音量较小。

Inst 乐器模式功能键，仅会作用于所选定的6.35毫米（1/4英寸）线路输入端口，即输入1或输入2。它将输入端口从适合线路电平设备的状态转换为更适合乐器设备的信号输入。

要启用或关闭6.35毫米（1/4英寸）大三芯输入端口的乐器模式，请先选定通道并按下 Inst 功能键一次。绿色表示 Inst 乐器模式已启用，白色表示 Inst 乐器模式已停用。当您激活Inst模式并将大三芯插头接入您的Scarlett声卡时，输入端的最小增益将变为+7dB。

当 Inst 乐器模式已启用（绿色灯光）时，您可以将乐器设备连接到1/4英寸输入端口中，包括但不限于：

当 Inst 乐器模式已停用（白色灯光）时，您可以将线路电平设备连接到6.35毫米（1/4英寸）输入端口中，包括但不限于：

乐器/线路软件控制器

要从 Focusrite Control 2切换输入1或2的乐器模式和线路电平模式，请点击一次 Inst 按钮。

线路模式

乐器模式

Auto Gain 允许您向18i20 4th Gen发送信号(例如唱歌或演奏您的乐器)持续 10 秒钟,让Scarlett为您的前置放大器设置良好的电平。如果您发现电平不合适,可以在录音前手动调节增益控制旋钮以微调电平。

使用自动增益的方式：

如果 Auto Gain 自动增益功能设置成功,在18i20显示增益值之前,电平表会亮绿灯。增益现在已为您的录音设置了良好的电平。

如果自动增益设置失败，增益旋钮的光环会亮起红色。要获取更多信息，请参阅 增益光环变红 章节介绍。

自动增益功能的软件控制

本视频将介绍如何在 Focusrite Control 2 中使用自动增益。

在Focusrite Control 2中使用 Auto Gain自动增益功能：

1. 单击Focusrite Control 2中的 Auto Gain 功能键。

2. 在自动增益倒计时期间，对着麦克风说话、唱歌或者弹奏乐器。如同正式录制时一样演奏，以确保自动增益功能设置适当的电平。

   自动增益程序开始，软件增益光环变成倒计时器。

如果 Auto Gain 自动增益功能设置成功,在18i20显示增益值之前,电平表会亮绿灯。增益现在已为您的录音设置了良好的电平。

增益光环变为红色

如果输入信号不适合进行自动增益（如没有信号），十秒钟后自动增益会停止，增益光环则会亮红一秒钟。增益会回到自动增益开始前所设的值。

硬件增益光环

Auto Gain 自动增益设置失败

对于所有不适合的信号都可能发生这种情况,包括无信号、非常安静的信号和太响亮的信号。如果您看到此报错消息,请尝试以下操作：

• 确保您已将声源连接到正确的输入通道

• 对于电容麦克风,请打开 48V(幻象电源)。

• 确保在 Auto Gain 运行时声源正在发声。

• 确保信号不会太响亮

  • 如果您将 XLR 卡农输入端口用于连接线路电平设备(合成器、键盘、放大器建模器),请改用jack音频输入端口。

  • 降低所连接设备的输出电平。

• 如果信号太安静,在启动 Auto Gain 之前将增益增加 25-50%。

多通道自动增益

Auto Gain 允许您向18i20 4th Gen发送信号(例如唱歌或演奏您的乐器)持续 10 秒钟,让Scarlett为您的前置放大器设置良好的电平。如果您发现电平不合适,可以在录音前手动调节增益控制旋钮以微调电平。

您可以在计算机上任意数量的频道上使用自动增益 Scarlett 18i20。

使用多通道自动增益

1. 按住 汽车 按钮一秒钟。

   当您处于多通道自动增益模式时，所有 选择 按钮呈绿色闪烁。

2. 按 选择 您想要运行自动增益的通道的按钮。

3. 准备好后，按 汽车 再次启动选定通道的自动增益过程。

注意

如果要取消自动增益，在过程中能随时再次按下自动增益按钮。增益会回到自动增益开始前所设的值。

Focusrite Control 2中的多通道自动增益功能

您也可以在Focusrite Control 2中运行多通道自动增益（Auto Gain）。具体操作如下：

实现该操作的步骤：

1. 打开Focusrite Control 2并进入到 Inputs 输入页面。

2. 点击常规自动增益（Auto Gain）功能键右侧的下拉箭头。

3. 选择 、Auto Gain all自动增益所有通道、或Auto Gain multiple 自动增益多个通道...

   • Auto Gain all 、 Auto Gain both 会对 Scarlett 18i20 上的所有通道运行自动增益功能。

   • “Auto Gain multiple”允许您选择希望运行自动增益的通道。

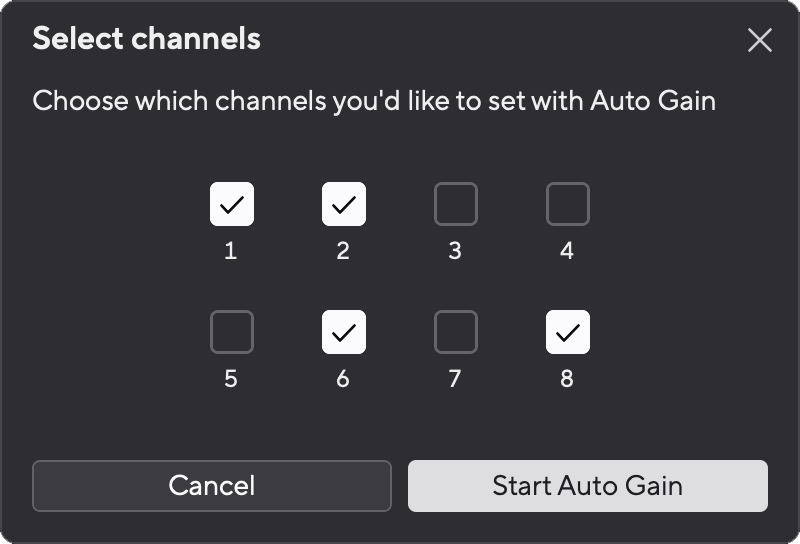

4. 如果您点击了“Auto Gain multiple”，请勾选您希望运行自动增益功能的通道。

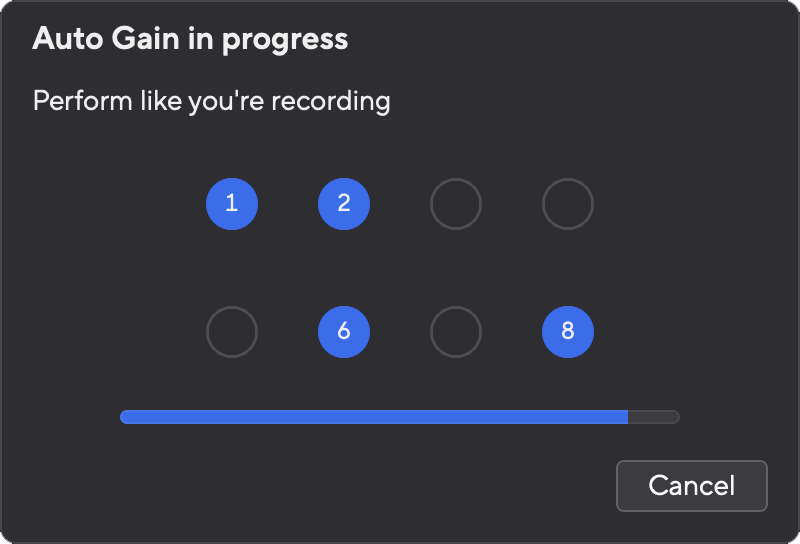

5. 点击 Start Auto Gain 。

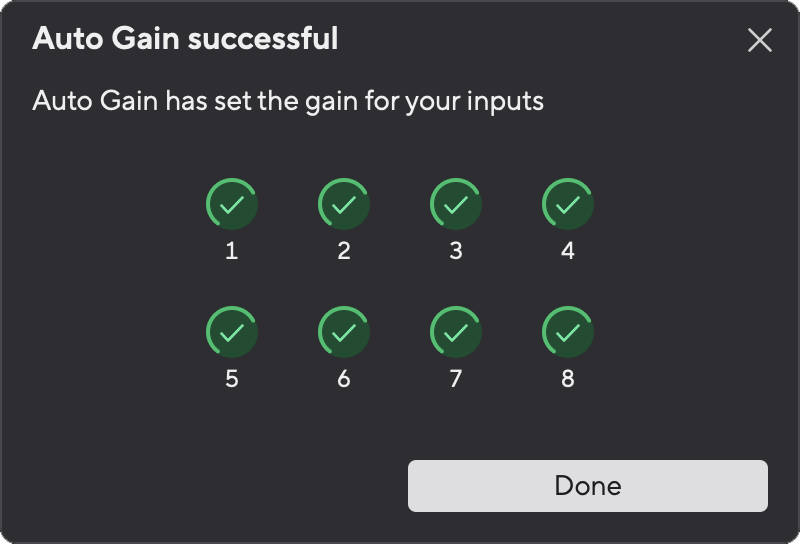

一旦自动增益（Auto Gain）处理完成，Focusrite Control 2会显示已完成设置的通道及其新的增益水平：

All Channels全通道自动增益

Multiple Channels多通道自动增益

多通道自动增益失败

多通道自动增益在过程中可能会出现一个、多个或所有通道设置失败的情况。 如果发生这种情况，您会看到以下两种消息提示之一：

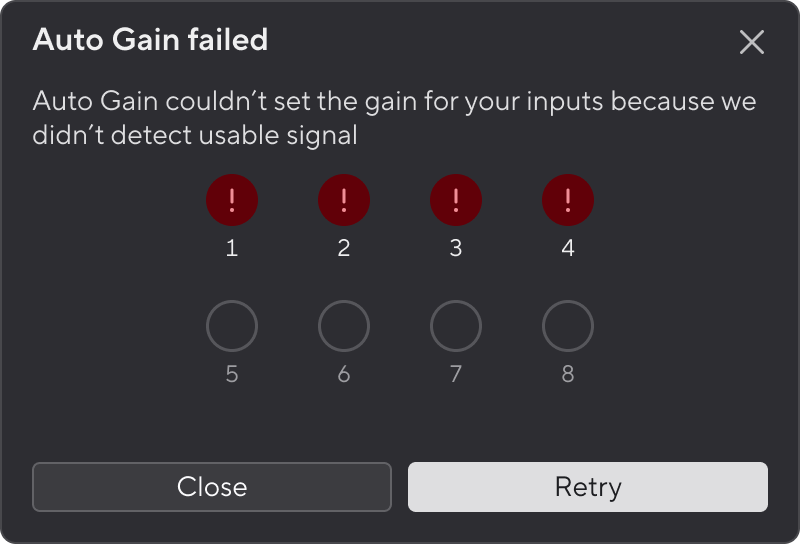

如果自动增益对所有通道都失败了，您将看到“Auto Gain failed”（自动增益失败）的消息。

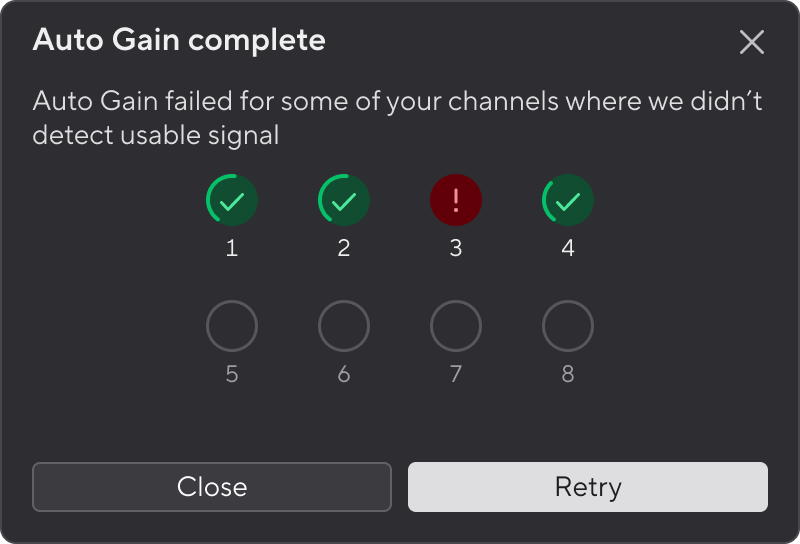

如果自动增益功能对一个或某些通道失败，您将看到“Auto Gain complete”（自动增益完成）的消息，但同时会有一个选项允许您 Retry重试 所有通道的自动增益处理。这意味着虽然整体处理已经完成，但是部分通道未能成功应用自动增益。

您可以选择：

• 点击 Retry ，尝试针对 all 所有 通道再次运行自动增益处理，包括那些先前已经成功完成处理的通道。

• 点击关闭后，针对处理失败的通道，重新运行自动增益。

• 点击关闭，然后针对自动增益处理失败的通道，改由手动调节增益。

自动增益预备倒计时

在 18i20 上启动自动增益时，你必须发出声音，以便为输入信号设置正确的电平。如果你需要一点时间走到麦克风或乐器旁，可以使用自动增益预备倒计时，在自动增益启动前增加一段延迟。

启用自动增益预备倒计时：

1. 转到 Focusrite Control 2 的“输入”选项卡。

2. 点击 Focusrite Control 2 的“输入”选项卡顶部的自动增益按钮。

3. 点击并选择自动增益预备倒计时的时长：

   关闭 5 秒 10 秒 20 秒 30 秒

启用自动增益预备倒计时后，Focusrite Control 2 的“输入”选项卡顶部的小计时器图标会显示当前自动增益预备倒计时的秒数。

Safe 功能键可启动防削波功能，当有削波风险时，它会自动调整您的前置放大器增益。

当所录制声音的增益被设置太高，且输入信号使前置放大器过载时，就会发生削波。削波会导致前置放大器失真，产生负面效果，可能会搞砸录音。防削波功能可以协助避免这种情况，如果输入信号逼近削波，防削波功能就会降低前置放大器增益，让您不必重新录音。

启动防削波功能 Safe ：

当你启用防削波功能时， Safe 图标会亮起绿灯。

当您使用前置放大器的Link连接功能（Preamp Link）串联了两个输入时， Safe 功能将同时作用于两个前置放大器。

Focusrite Control 2的防削波功能

要从 Focusrite Control 2 启用防削波功能，请点击 Safe 按钮：

Safe 关闭

Safe 开启

Air 让您用两种不同的模式改变 Scarlett 前置放大器的声音：Air 临场模式（Presence) 或者 Air 临场和谐波模式（Harmonic Drive)。Air 会影响麦克风、线路和乐器的输入信号。

空气会影响麦克风、线路和乐器的输入。

要启用Air，先选择输入通道，然后按一次 Air 按钮就是 Air 临场模式，再按一次改为 Air 临场和谐波模式，再按一次则关闭。Air LED 指示灯会依据所选模式更改颜色：

Air 的软件控制

为了启用 Air Focusrite Control 2 点击 空气 按钮。这与按下按钮的效果相同。 空气 按钮 18i20's 前面板。

Air 关闭

Air 临场模式选用

Air 临场和谐波模式选用

当您点击 Focusrite Control 2 的 Air 按钮时，最后一次选择的 Air 模式将被激活。要更改选定的 Air 模式（Presence 或 Presence and Drive），请点击箭头显示下拉菜单。

Air 临场模式选用

Air 临场和谐波模式选用

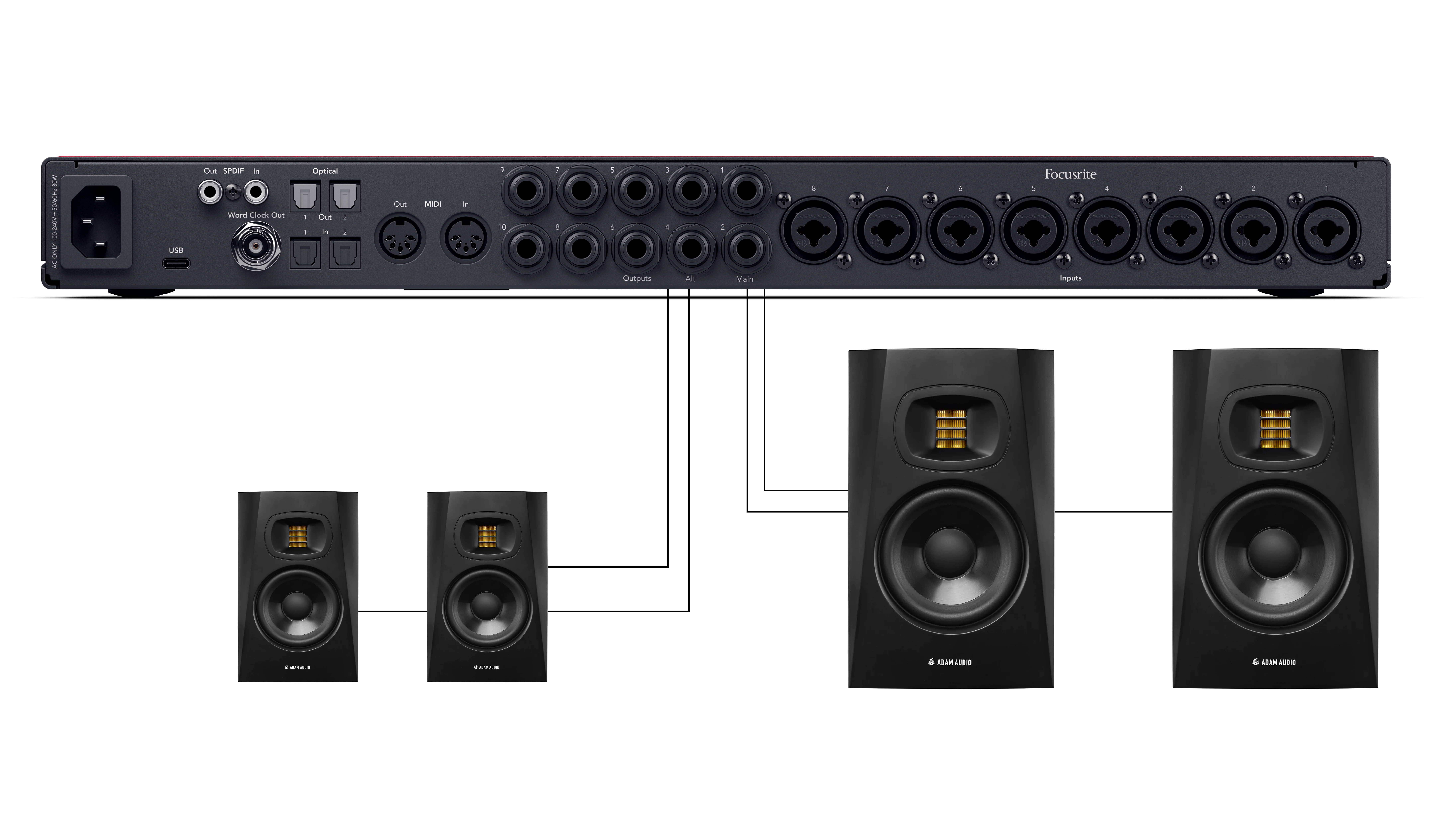

18i20的备用（Alt）按钮让您快速将音源接入不同的模拟音频输出，或更改接入一组模拟音频输出的音源。您可以用此功能通过另一组扬声器参考混音效果，也可以通过同一组输出参考两个不同的音源。

设置音箱切换：

Dim 衰减功能键会将发送至输出端口的信号电平降低 18dB。当激活时， Dim 指示灯会亮起绿色。

暗淡

昏暗

这 暗淡 按钮有助于在不停止播放的情况下进行对话或在房间内尝试想法。

默认情况下，Dim 会影响主显示器输出 1 和 2，但在 Focusrite Control 2 您可以改变它来控制您的 Alt 输出。

调光软件控制

启用/禁用 暗淡 在 Focusrite Control 2 点击 暗淡 右侧输出部分中的按钮。

Dim功能键的工作方式与您的18i20前面板上的Dim物理功能键相同,会将发送到输出端口的输出电平降低18dB。

暗下来。

隱暗。

“输出”按钮会更改电平表 1-8 的功能。启用“输出”后，电平表会从显示模拟输入电平切换为显示推子后的模拟输出电平。

当活动时， 输出 亮起绿色。

在此模式下，电平表 1–8 显示模拟音频输出 3–10 的电平。前面板上的主 L 和 R 电平表仍显示输出 1–2 的电平。

输出关闭（白色），计量输入。

输出开启（绿色）测量输出。

Mute 静音功能键可以对发送到输出端的信号进行静音。当激活时， Mute 指示灯会亮起绿色。

静音关闭（白色）

静音开启（绿色）

默认情况下，Focusrite Control 2Mute<0/> 静音功能键会作用影响主监听输出通道 1 和 2，但在 <0/> 中您可以更改此设置从而控制Alt副监听的输出。

静音功能的软件控制

要在 Focusrite Control 2中启用或关闭 Mute 静音功能，请在右侧的“Outputs”（输出）界面点击 Mute 按钮。

软件中的Mute静音功能键的工作方式与18i20 4th Gen前面板上的Mute物理按钮相同。

静音功能关闭

静音功能开启

这 输出 控制和输出电平表与进入您 Scarlett 18i20. 仪表显示进入您选择的监视器输出的电平，当 Alt 处于打开状态时，为 1-2 或 3-4。

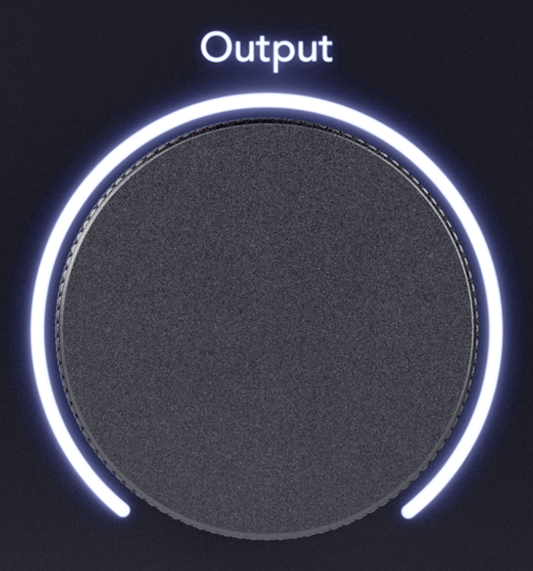

周围的光环 监视器 控制你的 Scarlett 18i20 亮白色表示显示器控制设置的位置。

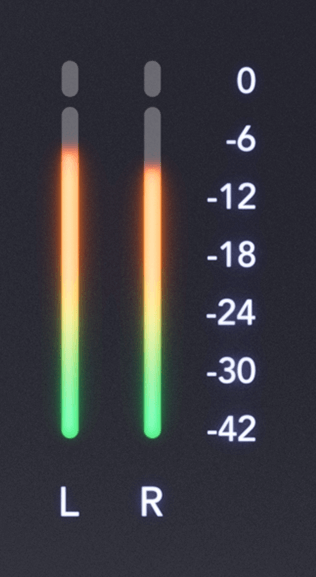

输出电平表 大号 和 R 是推子前电平表（不受输出控制位置的影响），显示来自计算机的信号电平， 输出 1 和 2。

Focusrite Control 2 Output 输出界面

在 Focusrite Control 2的右侧，“ Output ”输出界面是一个呈现输出控制和电平表的视觉界面。

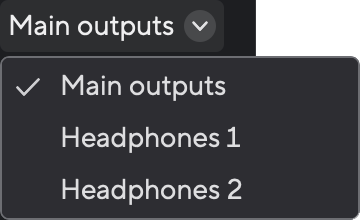

选择要控制的输出端

在 Outputs 输出界面的顶部，您可以使用下拉菜单来更改自己正在控制的输出通道。

输出的刻度控制旋钮

Focusrite Control 2中的刻度旋钮是您 Scarlett 18i20前置面板上的 Output 输出控制旋钮的软件化呈现。当您在硬件旋钮上修改控制时，软件也相应会更新状态；当您在前置面板上转动控制旋钮时， Focusrite Control 2中的刻度旋钮也会更新状态。

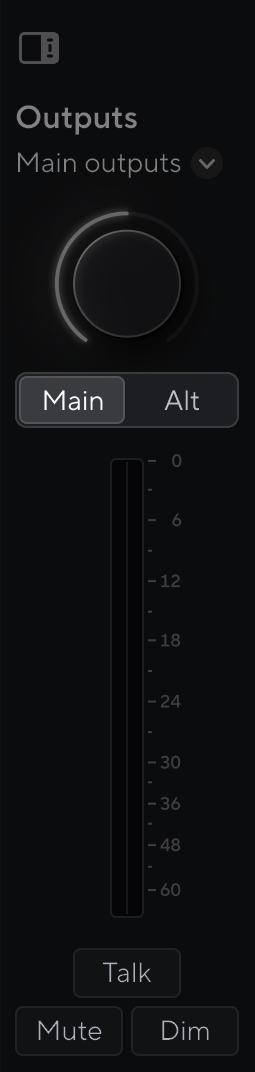

音箱切换 (Alt) 的软件控制

Output 输出页面允许您控制副音箱（Alt）或音箱切换功能。点击 Main 或 Alt 可以在主音箱和副音箱之间切换。

更多信息，请查阅 主副音箱切换 (Alt)介绍。

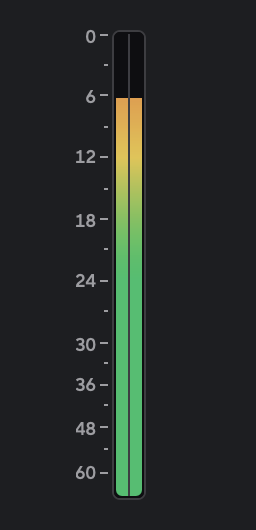

输出的信号电平仪

软件中的输出信号电平表映射了前置面板上的电平表硬件，是属于pre-fade电平表（不受输出控制旋钮的影响），显示的是从您计算机发送到 Outputs 输出端口 1 和 2 （或3和4，如果您启用了Alt功能）的信号电平。

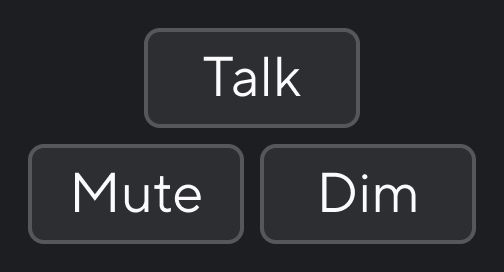

Mute静音, Dim衰减 和 Talk对讲

请查看 Mute , Dim 和 Talk 章节的介绍。

前置面板上的同步状态图标

同步状态指示灯在您尝试通过将其他设备连接到您的 Scarlett 18i20 数字输入或输出端口（如 ADAT 或 S/PDIF I/O）来扩展通道数量时最为有用。

当您使用数字输入端口时，您的Scarlett 18i20 声卡和其他音频设备需要使用时钟信号实现内部的时钟同步，以确保音频能够时间一致地录制。

根据您要连接到 Scarlett 18i20 的数字设备类型（ADAT、同轴 S/PDIF 或光纤 S/PDIF），您需要确保数字 I/O 输入和输出模式设置正确；欲了解更多信息，请参阅 设置数字端口模式的介绍。

当您要尝试同步多台数字音频设备时，有几个基本原则需要遵循：

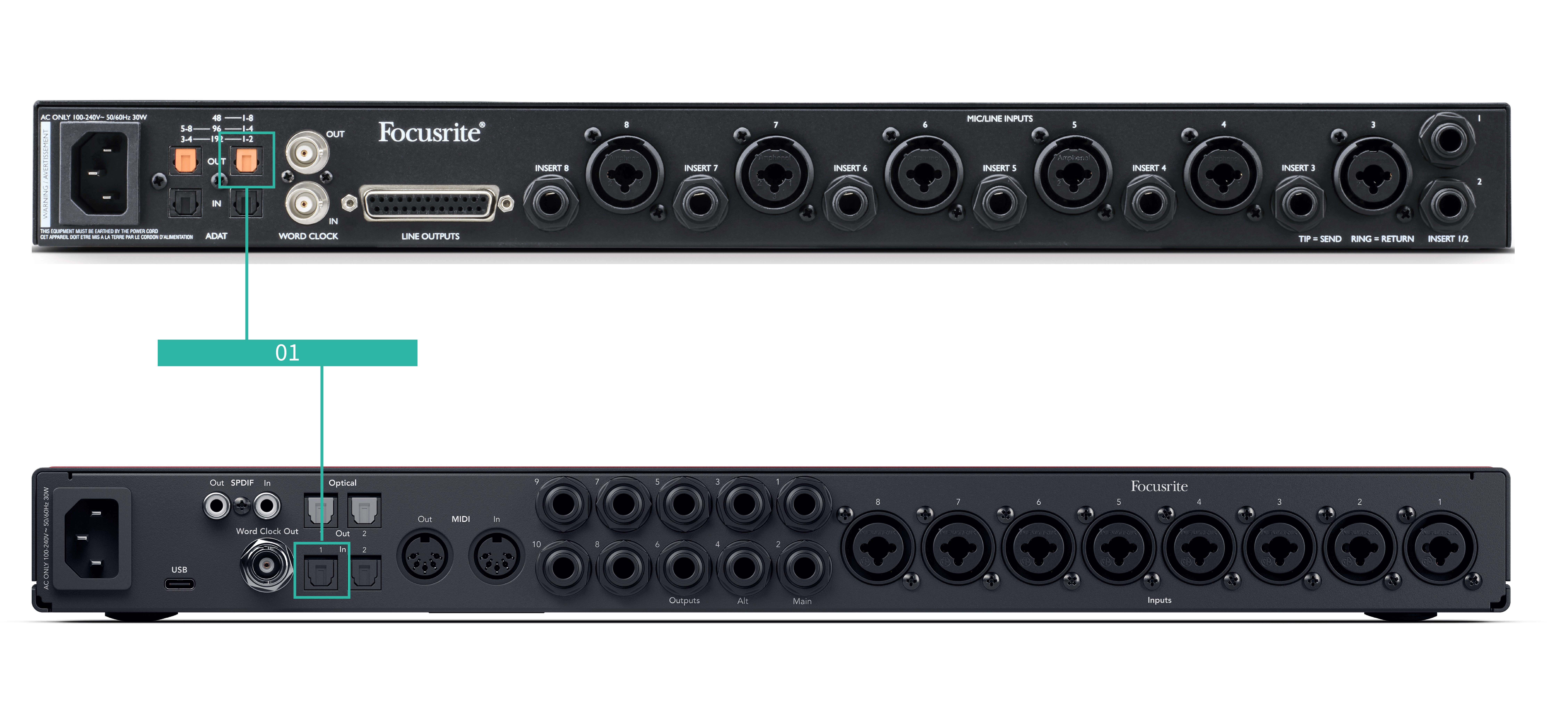

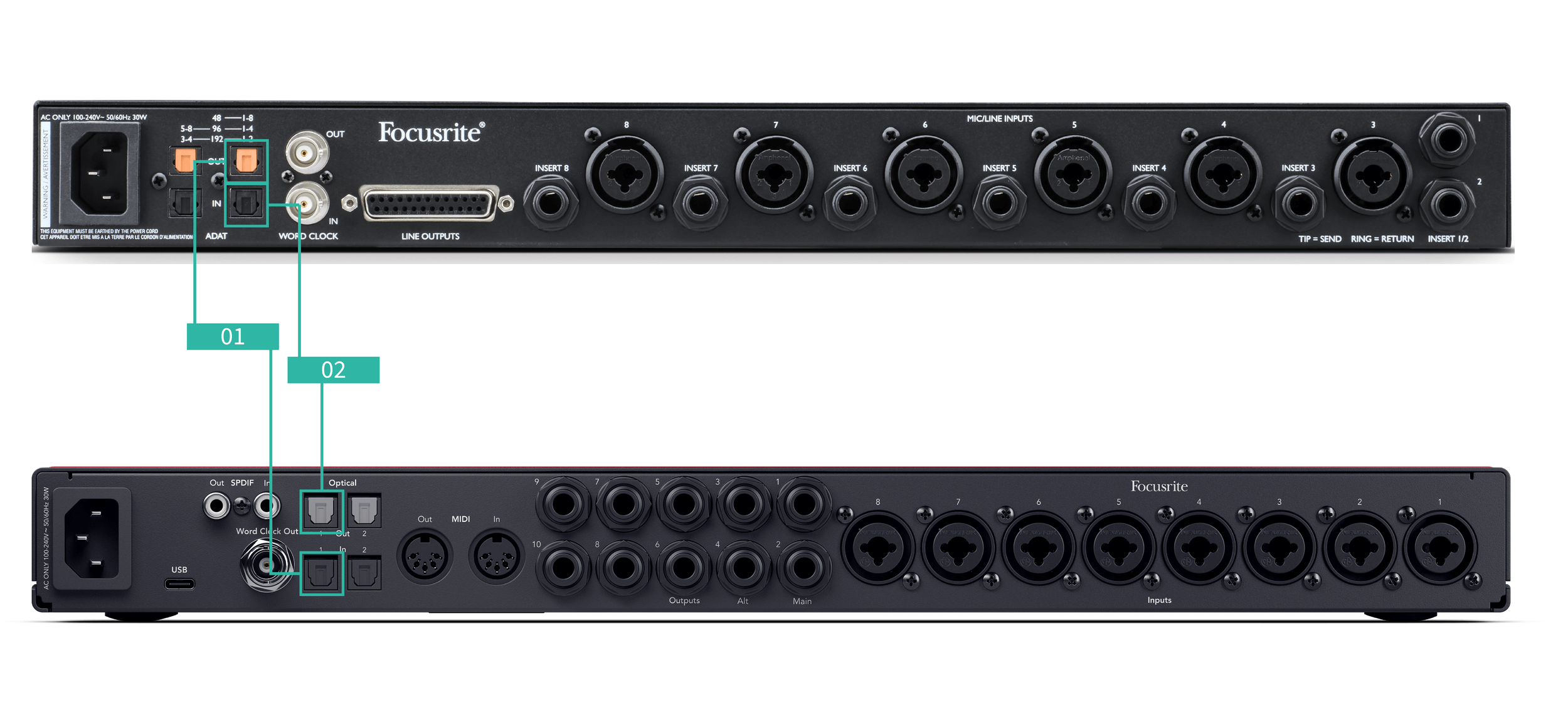

配置 1 －Scarlett 18i20声卡作为一台时钟跟随设备

这是最基本的配置，涉及一台扩展设备，以增加您的Scarlett 18i20的通道数量。

我们已经概述了针对 ADAT 扩展设备的步骤，但同样的原理也适用于 S/PDIF 扩展设备。根据您使用的 S/PDIF 类型（同轴或光纤），您可能需要在 Focusrite Control 2 中更改数字 I/O 模式设置；欲了解更多信息，请参阅 设置数字端口模式的介绍。

设备：

• 外部ADAT前置放大器 - 例如Clarett+ OctoPre话放。

• 一根TOSLINK线缆（也被称为ADAT连接线）。

设置:

1. 将TOSLINK线缆从ADAT前置放大器的ADAT Out 输出端口连接到 Scarlett 18i20上的ADAT In 输入端口。

2. 将 ADAT 前置放大器的时钟设置为Internal内部同步，并采用您选择的采样率。

3. 在 Focusrite Control 2中, 设置 Scarlett 18i20 的时钟模式为ADAT ，并且与ADAT前置放大器的采样率一致。

4. 在DAW中, 设置输入通道为 13 - 20, 作为八个ADAT信号输入通道。

注意

Scarlett 18i20 具有两个ADAT 输入端口。使用 ADAT 时，当采样率提高一个等级，例如从 44.1kHz 提高到 88.2kHz 时，线缆可以传输的通道数会减半。这意味着使用 Scarlett 18i20 时，您可以使用两根线缆在 88.2kHz 和 96kHz 下获得八个通道。

要使用两条 ADAT 线缆在采样率下传输八个通道，需在 Focusrite Control 2 的偏好设置中将您的 ADAT 模式 设置为 Dual 双倍采样率模式；欲了解更多信息，请参阅 设置数字端口模式的介绍。

配置 2－ Scarlett 18i20作为主时钟设备

这与配置1类似，但是涉及更多的线缆使用。如果您只是偶尔使用扩展设备，那么这个设置很有用，这样您可以保持Scarlett 18i20作为主时钟设备。

我们已经概述了针对 ADAT 扩展设备的步骤，但同样的原理也适用于 S/PDIF 扩展设备。根据您使用的 S/PDIF 类型（同轴或光纤），您可能需要在 Focusrite Control 2 中更改数字 I/O 模式设置；欲了解更多信息，请参阅 设置数字端口模式的介绍。

设备：

• 外部ADAT前置放大器 - 例如Clarett+ OctoPre话放。

• 两根TOSLINK线缆（也被称为ADAT连接线）。

设置:

1. 将TOSLINK线缆从ADAT前置放大器的ADAT Out 输出端口连接到 Scarlett 18i20上的ADAT In 输入端口。

2. 将第二根TOSLINK线缆从 Scarlett 18i20的ADAT Out 输出端口连接到ADAT前置放大器的ADAT In 输入端口。

   这根线缆仅用于发送时钟数据，但如果您的 ADAT 前置放大器有输出端口，您也可以将信号从计算机发送出去，以增加额外的模拟输出。

3. 将 ADAT 前置放大器的时钟设置为 ADAT，并选择所需的采样率。

4. 在 Focusrite Control 2 中，将 Scarlett 18i20 的时钟设置为Internal内部模式，并设置采样率与 ADAT 前置放大器的匹配。

5. 在DAW中, 设置输入通道为 13 - 20, 作为八个ADAT信号输入通道。

注意

Scarlett 18i20 具有两个ADAT 输入端口。使用 ADAT 时，当采样率提高一个等级，例如从 44.1kHz 提高到 88.2kHz 时，线缆可以传输的通道数会减半。这意味着使用 Scarlett 18i20 时，您可以使用两根线缆在 88.2kHz 和 96kHz 下获得八个通道。

要使用两条 ADAT 线缆在采样率下传输八个通道，需在 Focusrite Control 2 的偏好设置中将您的 ADAT 模式 设置为 Dual 双倍采样率模式；欲了解更多信息，请参阅 设置数字端口模式的介绍。

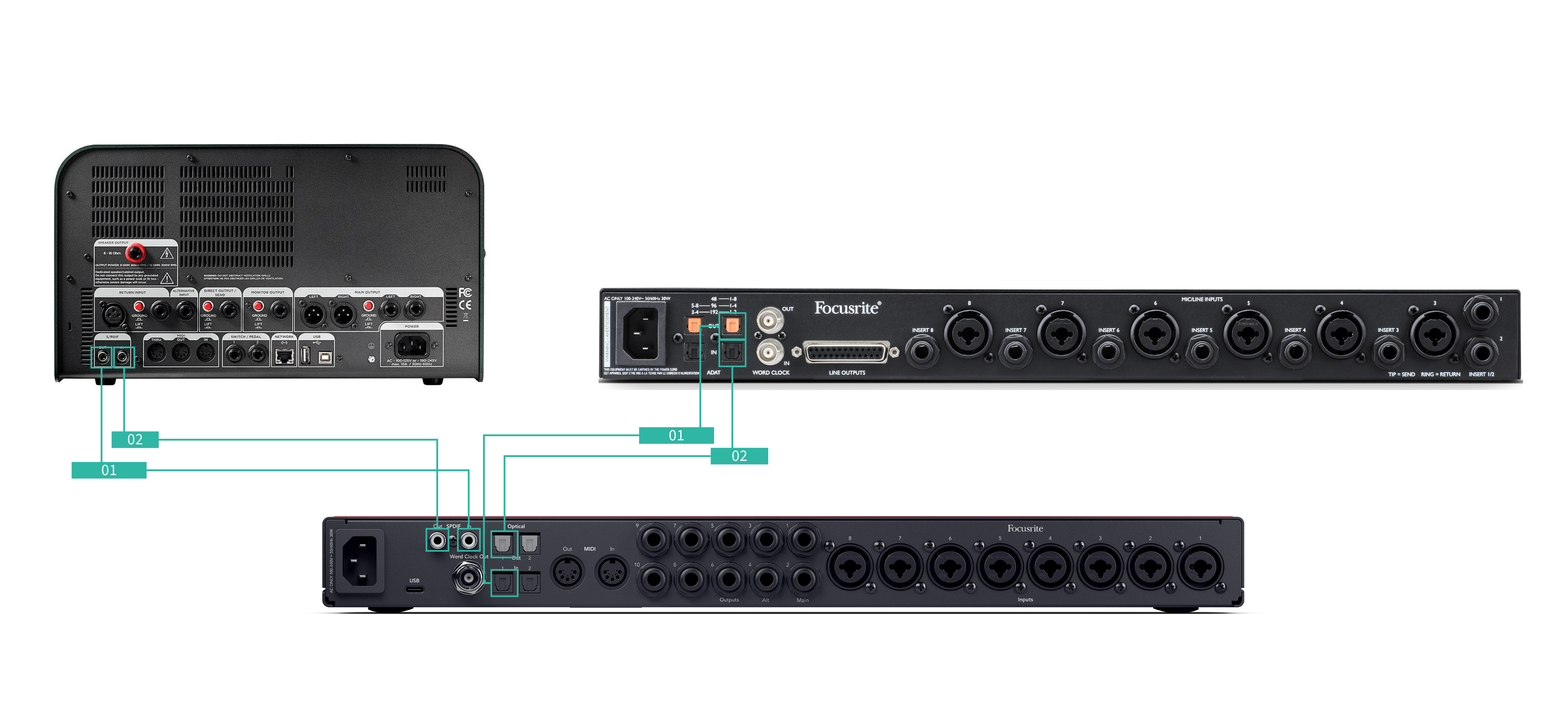

配置 3 － 使用超过一台的扩展设备

在这个配置中，我们使用两台扩展设备：一台ADAT设备和一台S/PDIF设备。对于ADAT设备，您可以使用像OctoPre这样的前置放大器或麦克风前置放大器。对于S/PDIF设备，您可以连接另一台独立模式下的声卡或吉他音箱模拟器。

如果您只是偶尔使用扩展设备，那么使用 Scarlett 18i20 作为主时钟设备会很有用，这样就不需要每次使用 Scarlett 18i20 时都打开这些扩展设备。

设备：

• 外部ADAT前置放大器 - 例如Clarett+ OctoPre话放。

• 一台S/PDIF设备- 例如一台吉他音箱。

• 两条ADAT线缆。

• 2根S/PDIF线缆。

设置:

1. 将TOSLINK线缆从ADAT前置放大器的ADAT Out 输出端口连接到 Scarlett 18i20上的ADAT In 输入端口。

   将S/PDIF线缆从S/PDIF设备的S/PDIF Out 输出端口连接到 Scarlett 18i20上的S/PDIF In 输入端口。

2. 将第二根TOSLINK线缆从 Scarlett 18i20的ADAT Out 输出端口连接到ADAT前置放大器的ADAT In 输入端口。

   将第二根S/PDIF线缆从 Scarlett 18i20的S/PDIF Output 输出端口连接到S/PDIF设备的S/PDIF Input 输入端口。

3. 将S/PDIF前置放大器的时钟设置为S/PDIF，并选择您所需的采样率。有些S/PDIF设备不允许更改这些设置，如果遇到这种情况，请参阅相关设备的用户手册。

4. 设置 Scarlett 18i20的时钟为Internal内部并与连接的外部数字设备匹配采样率。

5. 将ADAT前置放大器的时钟设置为ADAT，并匹配采样率（它通过第二根ADAT线缆从Scarlett 18i20接收时钟信号）。

注意

在双频采样率（88.2kHz 和 96kHz）下，只能使用两个设备获得以下配置：

• 两个同轴 S/PDIF 通道和四个 ADAT 通道

• 两个光纤 S/PDIF 通道和四个 ADAT 通道

• 八个 ADAT 通道

在所有类型采样率中，声卡 都不可能 同一时间使用同轴 S/PDIF 和两个 ADAT 端口。有关可能的输入组合的更多信息，请参阅 Scarlett 18i20 输入通道顺序介绍。

按住或按下Talk按钮以激活对讲功能。默认情况下,对讲信号会路由到两个耳机输出通道。

如果对讲功能键不可用,则可能未将其信号路由至任何混音。请参阅对讲软件控制章节。

当您启用 讲话， 混音中其余的输出调暗 25dB，以便更容易听到对话麦克风。

您可以在Focusrite Control 2中修改对讲功能的信号路由,将其信号发送至多个混音组合。

默认情况下， 讲话 按钮是“瞬时”的——只有按住按钮时，对话才会激活。你可以更改 反馈 瞬时或锁存按钮之间 Focusrite Control 2。

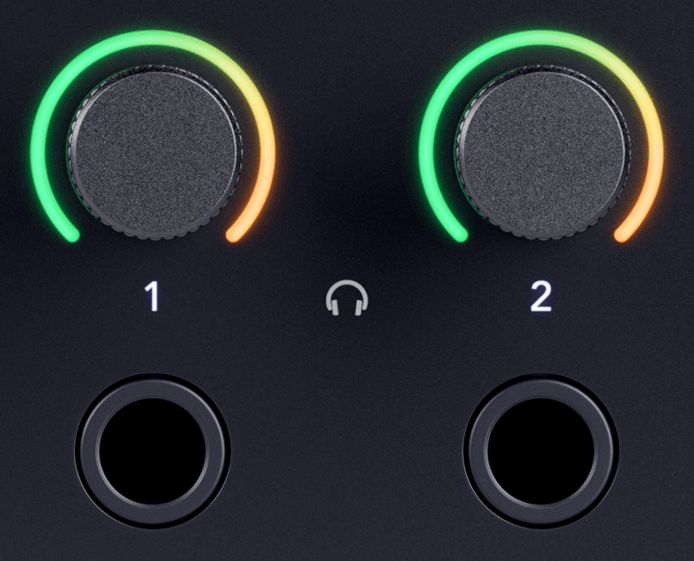

您的Scarlett 18i20有两个耳机输出端口。这两个耳机输出端口完全独立于其他模拟输出端口，因此它们可以配置有自己的专用混音信号。

声卡的耳机输出端口为 6.35 毫米（1/4 英寸）的TRS 接口。许多耳机使用的是3.5 毫米 TRS 插头，要将它们连接到你的Scarlett 18i20上，必须使用 TRS 6.35 毫米转 3.5 毫米适配器。

耳机输出端口上方的旋钮可以控制您耳机的信号电平。

环绕着耳机控制旋钮的是光环电平表。顺时针转动将从绿色变为琥珀色灯光，以显示发送到耳机输出端的电平情况。这些电平表是pre－fade“推前”模式，这意味着它们不受耳机控制器设置的影响。

耳机的输出控制旋钮是编码器，因此您可以通过该旋钮或在 Focusrite Control 2 中控制耳机音量。

标有USB的USB Type-C插口用于将您的18i20 4th Gen连接到计算机。

使用随附的USB-C数据线连接到计算机上的USB-C插口。您也可以使用USB-C转A数据线或适配器。

S/PDIF端口为您的声卡提供两个通道的数字输入/输出,可以连接到具有S/PDIF输入/输出端口的其他音频设备,例如吉他音箱、话筒前置放大器或任何带有S/PDIF输出端口的设备。

当您通过 S/PDIF 连接外部设备时，有许多方法可以连接您的 Scarlett 18i20并时钟同步。有关时钟同步和数字 I/O 配置的详情，请参阅 同步状态指示 章节的介绍。

您的18i20 4th Gen上的同步状态指示灯亮起,显示它已锁定或同步时钟。当您从外部设备向18i20 4th Gen发送音频时,您应该在通道11-12上看到S/PDIF通道的信号。

这 Scarlett 18i20的 Word Clock 输出可用于将时钟信号发送到通过 ADAT 或 S/PDIF 连接的外部设备。使用此输出的主要原因是您的外部 ADAT 或 S/PDIF 设备没有相关的时钟选项，但可能有 Word Clock 输入。

字时钟输出不携带任何音频，它只发送时钟信号。

这 Scarlett 18i20 只有一个字时钟输出，因此它不能接收字时钟。您必须连接到任何外部设备上的字时钟输入。

18i20后面板上的光纤连接端口允许您以数字制式连接外部设备,从而扩展通道数量。

使用Focusrite Control 2,您可以将光纤输入设置为ADAT模式(适用于如麦克风前置放大器、线路电平接口设备和磁带机等ADAT设备)或光纤S/PDIF模式(适用于控制台、媒体播放器等设备)。

18i20拥有两个光纤端口。在ADAT模式下,您可以使用一根或两根线缆来支持以下扩展：

在 S/PDIF 模式下，您可以使用 Optical In 1 来获得两个通道的光学 S/PDIF 音频。

MIDI In和Out端口允许您将18i20 4th Gen用作USB MIDI音频接口使用。MIDI IN输入端口接收来自外部键盘或控制器的MIDI信号;MIDI OUT输出端口将MIDI信息发送到合成器、鼓机或其他可由MIDI控制的外部设备。

不需要任何设置即可将您的18i20 4th Gen用作USB MIDI音频接口。18i20 4th Gen的MIDI端口会出现在兼容MIDI功能的软件上,您可以通过Scarlett声卡的5针DIN MIDI端口在计算机和外部MIDI硬件之间发送或接收MIDI数据。

Outputs 输出端口 1 和 2 是线路电平输出接口，用于将您的 Scarlett 18i20 连接到功放或有源监听音箱。这些输出端口采用平衡的 1/4 英寸 TRS 接口，您可以使用非平衡TS 或平衡 TRS 插头的线缆连接到带有 1/4 英寸接口、RCA接口 或 XLR 输入接口的音箱。

Scarlett 18i20前置面板上的 Output 输出旋钮对发送到 Outputs 输出端口 1 和 2 的信号电平实施控制。

线路输出5-10与监听线路输出 1 至 2 的电气特性完全相同，但不受“输出”控件控制。

您可以使用Focusrite Control 2来设置这些输出端口的信号，并使用这些输出端口来连接多声道监听系统中的额外音箱，例如低音炮或向外部效果处理器发送信号。

3 针 XLR 卡农输入端口 Input 设计用于接收麦克风电平信号。

您可以使用前面板上相应的输入增益旋钮来控制麦克风电平。若使用的是电容麦克风，可应用48V 幻象电源，可以使用前面板的 48V 按钮启用幻象电源。

您可以为每个通道启用 48V 幻象电源。
