Focusrite Control 软件允许灵活地混合和路由所有音频信号到物理音频输出，以及控制输出监视器级别。采样率选择和数字同步选项也可从 Focusrite Control。
注意
Focusrite Control 是适用于许多 Focusrite 接口的应用程序。当您将接口连接到计算机并打开 Focusrite Control，自动检测接口模型，并配置适合硬件上输入输出和其他设施的软件。
打开 Focusrite Control：
安装 Focusrite Control 在您的计算机上放置 Focusrite Control 图标。单击图标可启动 Focusrite Control。

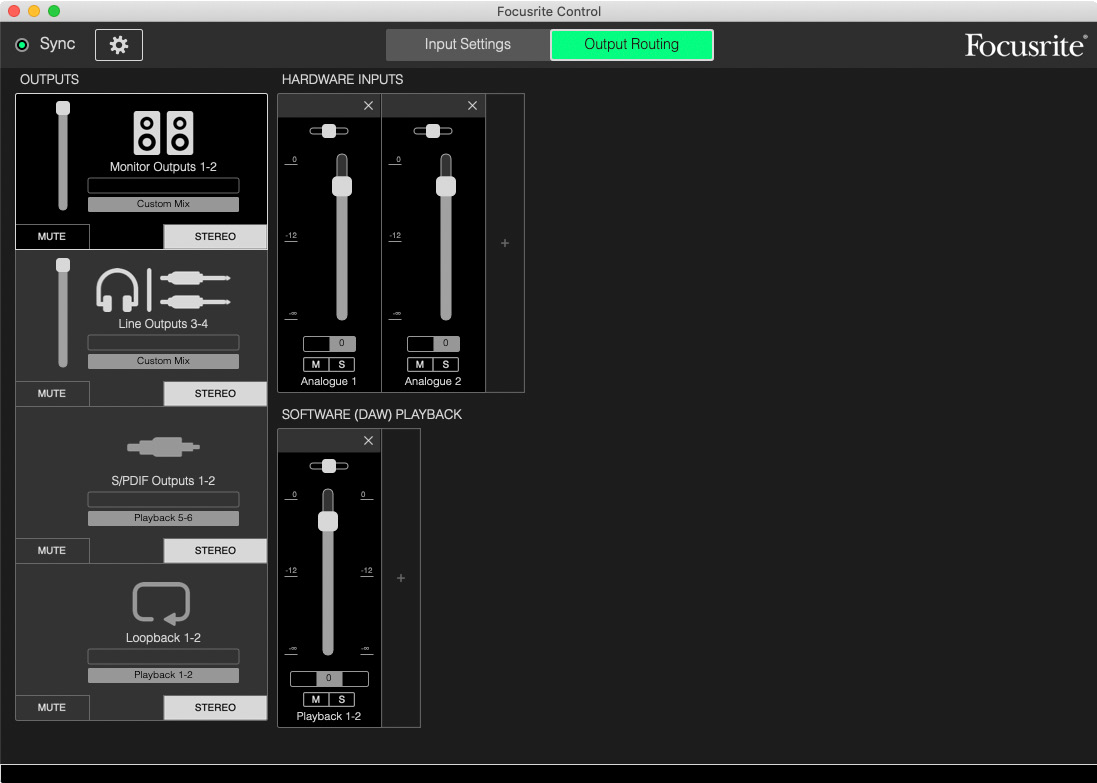

假设您的 Scarlett 接口已通过 USB 电缆连接到计算机， Focusrite Control 如下所示（显示为Mac版本）。
请参阅 Focusrite Control 请参阅用户指南以了解更多详细信息。可从以下位置获取：
18i20 的输入和输出将出现在 Focusrite Control 中，通道号会根据所使用的采样率而有所不同。使用光学 ADAT 端口时，通道号也会有所不同，具体取决于所选的数字 I/O 模式（请参阅下面的数字 I/O 模式）。
这 Scarlett 18i20 3rd Gen 支持三种数字 I/O 模式：这些模式可从 Focusrite Control 的设备设置窗格中选择。这些模式决定了音频输入和输出如何映射到光纤 (ADAT) 端口和 S/PDIF 输入和输出同轴 (RCA) 插座。
模式 1：同轴 (RCA) S/PDIF
这是出厂默认模式，您的 Scarlett 18i20 3rd Gen 将“开箱即用”地采用这些分配。如果您需要同轴 S/PDIF 音频输入，或者希望使用同轴 S/PDIF 信号作为时钟源，请使用此模式。
|
数字端口 |
采样率（kHz） |
|||
|---|---|---|---|---|
|
44.1/48 |
88.2/96 |
176.4/192 |
||
|
输入 |
S/PDIF输入 |
音频/音频 |
音频/音频 |
音频/音频 |
|
光纤输入 1 |
ADAT 1-8 |
ADAT 1-4 |
x |
|
|
光纤输入 2 |
x |
x |
x |
|
|
输出 |
S/PDIF 输出 |
音频/音频 |
音频/音频 |
音频/音频 |
|
光纤输出 1 |
ADAT 1-8 |
ADAT 1-4 |
x |
|
|
光纤输出 2 |
ADAT 1-8 |
ADAT 1-4 |
x |
模式 2：光纤 S/PDIF
当您以 44.1/48 或 88.2/96 kHz 采样率工作，并且需要通过光纤端口发送或接收 S/PDIF 信号时，请选择此模式。如果您想使用以光纤 S/PDIF 信号发送的时钟源，也可以使用此模式。
|
数字端口 |
采样率（kHz） |
|||
|---|---|---|---|---|
|
44.1/48 |
88.2/96 |
176.4/192 |
||
|
输入 |
S/PDIF输入 |
x |
x |
x |
|
光纤输入 1 |
ADAT 1-8 |
ADAT 1-4 |
x |
|
|
光纤输入 2 |
音频/音频 |
音频/音频 |
x |
|
|
输出 |
S/PDIF 输出 |
音频/音频 |
音频/音频 |
音频/音频 |
|
光纤输出 1 |
ADAT 1-8 |
ADAT 1-4 |
x |
|
|
光纤输出 2 |
音频/音频 |
音频/音频 |
x |
模式 3：双 ADAT
当您需要超过 4 个 ADAT 输入和/或输出通道时请选择此模式
88.2/96 kHz采样率。
|
数字端口 |
采样率（kHz） |
|||
|---|---|---|---|---|
|
44.1/48 |
88.2/96 |
176.4/192 |
||
|
输入 |
S/PDIF输入 |
x |
x |
x |
|
光纤输入 1 |
ADAT 1-8 |
ADAT 1-4 |
x |
|
|
光纤输入 2 |
x |
ADAT 5-8 |
x |
|
|
输出 |
S/PDIF 输出 |
音频/音频 |
音频/音频 |
音频/音频 |
|
光纤输出 1 |
ADAT 1-8 |
ADAT 1-4 |
x |
|
|
光纤输出 2 |
ADAT 1-8 |
ADAT 5-8 |
x |
下表列出了 18i20 的输入和输出在 Focusrite Control 中在三种光学 I/O 模式和三种采样率对中的显示情况。请注意，与 ADAT 通道相关的条目中的第一位数字指的是正在使用的端口：因此“ADAT 1.1”至“ADAT 1.4”是每对右侧端口的 ADAT 通道 1 至 4，而“ADAT 2.1”至“ADAT 2.4”是每对左侧端口的 ADAT 通道 5 至 8。
在 44.1 kHz 和 48 kHz 采样率下：
在 88.2 kHz 和 96 kHz 采样率下：
|
输入 |
数字输入/输出模式 |
||
|---|---|---|---|
|
同轴 S/PDIF |
光纤 S/PDIF |
双 ADAT |
|
|
输入 1 |
输入 1 |
输入 1 |
输入 1 |
|
输入 2 |
输入 2 |
输入 2 |
输入 2 |
|
输入 3 |
输入 3 |
输入 3 |
输入 3 |
|
输入 4 |
输入 4 |
输入 4 |
输入 4 |
|
输入 5 |
输入 5 |
输入 5 |
输入 5 |
|
输入 6 |
输入 6 |
输入 6 |
输入 6 |
|
输入 7 |
输入 7 |
输入 7 |
输入 7 |
|
输入 8 |
输入 8 |
输入 8 |
输入 8 |
|
环回 1 |
环回 1 |
环回 1 |
环回 1 |
|
回环 2 |
回环 2 |
回环 2 |
回环 2 |
|
数字输入 1 |
S/PDIF 1 （通过同轴插座） |
S/PDIF 1 （通过光纤端口） |
ADAT 1.1 |
|
数字输入 2 |
S/PDIF 2 （通过同轴插座） |
S/PDIF 2 （通过光纤端口） |
ADAT 1.2 |
|
数字输入 3 |
ADAT 1. 1 |
ADAT 1. 1 |
ADAT 1.3 |
|
数字输入 4 |
ADAT 1. 2 |
ADAT 1. 2 |
ADAT 1.4 |
|
数字输入 5 |
ADAT 1. 3 |
ADAT 1. 3 |
ADAT 2.1 |
|
数字输入 6 |
ADAT 1. 4 |
ADAT 1. 4 |
ADAT 2.2 |
|
数字输入 7 |
x |
x |
ADAT 2.3 |
|
数字输入 8 |
x |
x |
ADAT 2.4 |
|
输出 |
数字输入/输出模式 |
|||
|---|---|---|---|---|
|
同轴 S/PDIF |
光纤 S/PDIF |
双 ADAT |
双 ADAT 输出预设* |
|
|
输出 1 |
输出 1 |
输出 1 |
输出 1 |
输出 1 |
|
输出 2 |
输出 2 |
输出 2 |
输出 2 |
输出 2 |
|
输出 3 |
输出 3 |
输出 3 |
输出 3 |
输出 3 |
|
输出 4 |
输出 4 |
输出 4 |
输出 4 |
输出 4 |
|
输出 5 |
输出 5 |
输出 5 |
输出 5 |
输出 5 |
|
输出 6 |
输出 6 |
输出 6 |
输出 6 |
输出 6 |
|
输出 7 |
输出 7 |
输出 7 |
输出 7 |
输出 7 |
|
输出 8 |
输出 8 |
输出 8 |
输出 8 |
输出 8 |
|
输出 9 |
输出 9 |
输出 9 |
输出 9 |
输出 9 |
|
输出 10 |
输出 10 |
输出 10 |
输出 10 |
输出 10 |
|
输出 11 |
S/PDIF 1 （通过同轴插座） |
S/PDIF 1 （通过同轴插座和光纤端口） |
S/PDIF 1 （通过同轴插座） |
ADAT 1. 1 |
|
输出 12 |
S/PDIF 2 （通过同轴插座） |
音频/音频 2 (通过同轴插座和光纤端口) |
S/PDIF 2 （通过同轴插座） |
ADAT 1. 2 |
|
输出 13 |
ADAT 1. 1 |
ADAT 1. 1 |
ADAT 1. 1 |
ADAT 1. 3 |
|
输出 14 |
ADAT 1. 2 |
ADAT 1. 2 |
ADAT 1. 2 |
ADAT 1. 4 |
|
输出 15 |
ADAT 1. 3 |
ADAT 1. 3 |
ADAT 1. 3 |
ADAT 2.1 |
|
输出 16 |
ADAT 1. 4 |
ADAT 1. 4 |
ADAT 1. 4 |
ADAT 2.2 |
|
输出 17 |
x |
x |
ADAT 2.1 |
ADAT 2.3 |
|
输出 18 |
x |
x |
ADAT 2.2 |
ADAT 2.4 |
|
输出 19 |
x |
x |
x |
x |
|
输出 20 |
x |
x |
x |
x |
*要获得八个 ADAT 输出通道，请选择 Focusrite Control 的 DUAL ADAT OUTPUT 预设。
在 176.4 kHz 和 192 kHz 采样率下：
