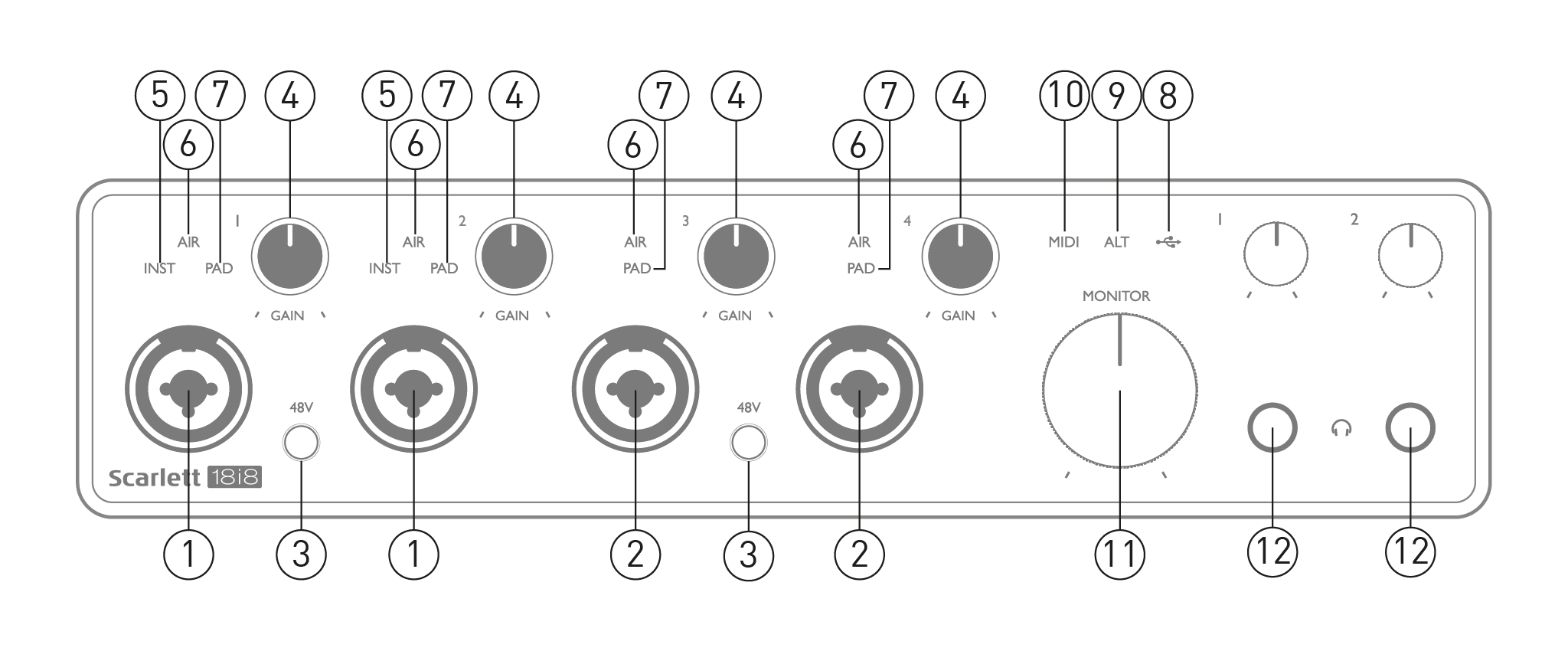

输入 1 和 2 – “组合式”输入插孔 – 可在此处连接麦克风、乐器（例如吉他）或线路电平信号。组合式插孔同时兼容 XLR 和 6.35 毫米 (¼ 英寸) 插头。麦克风使用 XLR 插头连接；乐器和线路电平信号通过 TS 或 TRS 型 6.35 毫米 (¼ 英寸) 插头连接。插入 XLR 插头时，前置放大器增益适合麦克风；插入 6.35 毫米 (¼ 英寸) 插头时，则适合更高电平的信号。请勿通过 XLR 插头连接除麦克风以外的任何设备（例如音源模块或效果器的输出），因为信号电平过高会导致前置放大器过载，从而产生失真；如果启用幻象电源，则可能会损坏您的设备。
-
输入 3 和 4 – XLR 组合式输入插孔 – 与 [1] 相同，但仅接受麦克风或线路电平信号。乐器应直接通过输入 1 和/或 2 连接。
-
48V – 两个开关，用于启用组合接口 XLR 触点（麦克风输入）的 48V 幻象电源，成对启用（1 和 2；3 和 4）。启用幻象电源时，48V 指示灯会亮起红色。
-
增益 1 至增益 4 - 分别调节输入 1 至 4 的信号输入增益。增益控制旋钮带有三色 LED 指示灯环，用于确认信号电平：绿色表示输入电平至少为 -24 dBFS（即“有信号”），-6 dBFS 时指示灯变为琥珀色，表示信号接近削波，0 dBFS 时指示灯变为红色（数字削波）。
-
INST——输入 1 和输入 2 的输入类型可在 Focusrite Control 中选择。选择 INST 时，红色 LED 指示灯会亮起。选择 INST 后，增益范围和输入阻抗（相对于 LINE）会发生变化，并且输入变为非平衡式。这使其更适合直接连接乐器（通过 2 芯 (TS) 插头）。关闭 INST 后，输入适用于连接线路电平信号。线路电平信号可以通过 3 芯 (TRS) 插头以平衡方式连接，也可以通过 2 芯 (TS) 插头以非平衡方式连接。
-
AIR – 四个黄色 LED 指示输入 1 至 4 的 AIR 模式已选择。AIR 模式可通过 Focusrite Control 选择，它会修改输入级的频率响应，以模拟经典的基于变压器的 Focusrite ISA 麦克风前置放大器。
-
PAD – 四个绿色 LED；当从 Focusrite Control 中选择 PAD 以用于输入 1 至 4 时，它们会亮起。PAD 可将发送到 DAW 的信号电平降低 10 dB；当输入源电平较高时使用。
-
USB LED 指示灯 - 当 Scarlett 连接并被计算机识别时，绿色 LED 指示灯会亮起。
-
ALT – 当 扬声器切换 通过 Focusrite Control 激活此功能后，主监听混音将从线路输出 1 和 2 切换到线路输出 3 和 4。将一对辅助监听音箱连接到线路输出 3 和 4，然后选择 ALT 键即可在主监听音箱和辅助监听音箱之间切换。选中 ALT 键时，该键会亮起绿灯。此功能也可以通过 Focusrite Control 进行选择。
-
MIDI LED – 当 MIDI IN 端口接收到 MIDI 数据时，绿色 LED 会亮起。
-
监视器 - 主监视器输出电平控制 - 通常调节后面板输出 1 和 2 的电平，但会根据 ALT 模式的选择而变化。它还会控制 Focusrite Control 中分配给硬件控制的任何其他输出的电平。
-
- 将一副或两副立体声耳机连接到耳机音量控制旋钮 1 和 2 下方的两个 ¼” (6.25 毫米) TRS 插孔。耳机输出具有独立的混音，并传输 Focusrite Control 中当前分别路由到耳机输出 1 和 2（立体声对分别为输出 5 和 6 以及 7 和 8）的信号。
-

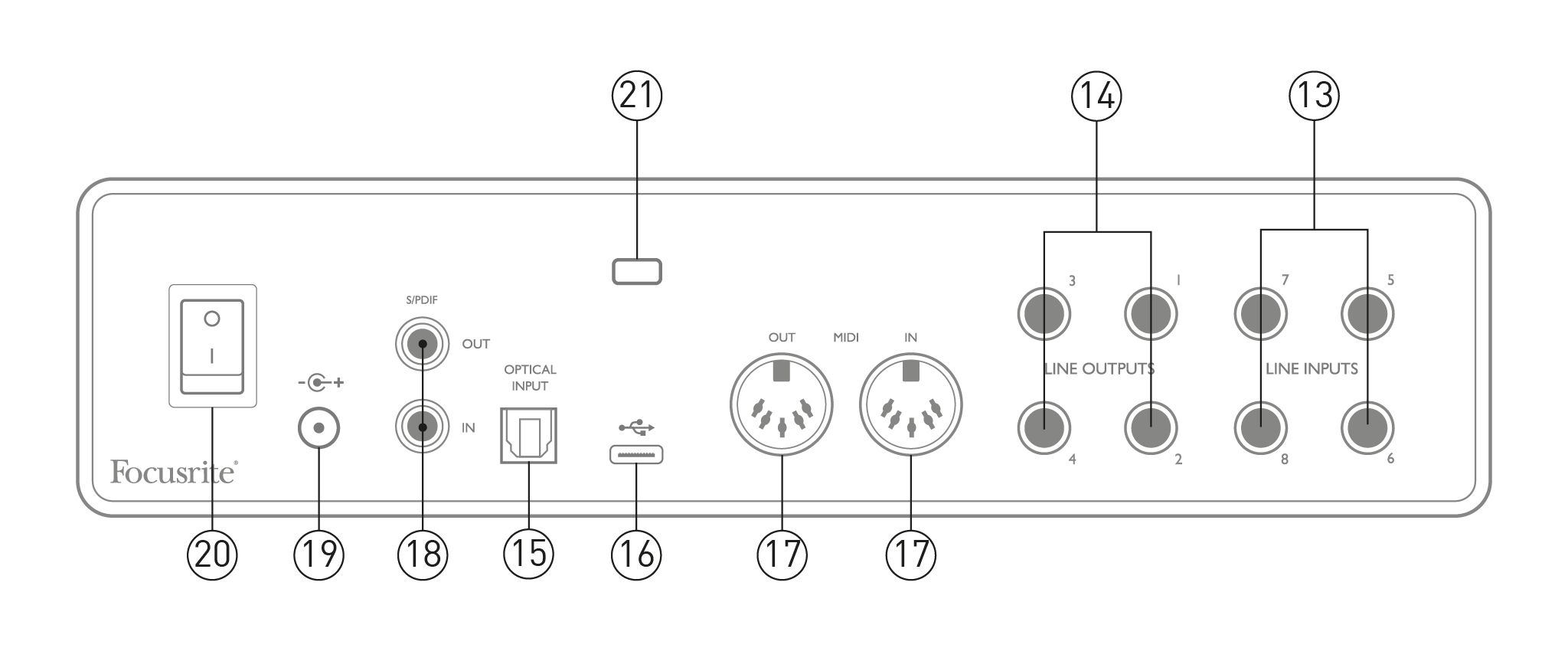

线路输入 5 至 8 – 这些输入是平衡式的，采用 ¼” (6.35 毫米) 插孔。使用 ¼” TRS（平衡式）或 TS（非平衡式）插孔插头，在此处连接其他线路电平信号源。
-
线路输出 1 至 4 – 四个平衡模拟线路输出，采用 6.35 毫米 (¼” ) 插孔；平衡连接使用 TRS 插孔，非平衡连接使用 TS 插孔。输出 1 和 2 通常用于驱动主监听系统，但这些输出的可用信号可在 Focusrite Control 中进行设置。输出 3 和 4 可用于驱动其他扬声器（例如，中场扬声器、近场扬声器等），或驱动外部效果处理器。
-
光纤输入 – TOSLINK 接口，能够以 44.1/48 kHz 采样率传输八通道 ADAT 格式的数字音频，或以 88.2/96 kHz 采样率传输四通道数字音频。这些是额外的输入接口（13 至 20）。 18i8如果您需要连接带有光纤 S/PDIF 输出的设备，也可以将光纤输入用作 S/PDIF 输入。请注意，当使用 176.4/192 kHz 采样率时，光纤输入将被禁用。
-
-
MIDI 输入和 MIDI 输出——标准的 5 针 DIN 插座，用于连接外部 MIDI 设备。 18i8 可作为 MIDI 接口，允许将计算机中的 MIDI 数据分发到其他 MIDI 设备/从其他 MIDI 设备分发 MIDI 数据。
-
S/PDIF 输入和输出 – 两个 RCA 插孔，用于传输双声道数字音频信号。 18i8 以 S/PDIF 格式输出。与其他所有输入和输出一样，这些接口的信号可以在 Focusrite Control 中进行路由设置。
-
外部直流电源输入——为 18i8 通过设备随附的独立交流适配器（PSU）供电。请注意： 18i8 无法通过主机的 USB 端口供电。
-
电源开/关开关。
-
K（肯辛顿安全锁槽）——保护您的 18i8 如有需要，可搭建成合适的结构。
USB端口类型： 这 18i8 它有一个 Type-C USB 2.0 端口（位于后面板）。软件安装完成后，连接…… 18i8 连接到您的电脑；如果您的电脑配备的是 A 型 USB 接口，请使用设备随附的 A 型转 C 型 USB 连接线。如果您的电脑配备的是 C 型 USB 接口，请从电脑供应商处购买 C 型转 C 型连接线。
USB标准请注意，因为 18i8 这是一个 USB 2.0 设备，因此需要电脑上配备 USB 2.0 兼容端口才能连接。它无法与 USB 1.0/1.1 端口配合使用；但是，USB 3.0 端口可以支持 USB 2.0 设备。
USB 连接线连接好后，打开电源。 18i8 打开后面板电源开关。
这 18i8 它兼容任何支持 ASIO 或 WDM 的 Windows DAW，以及任何使用 Core Audio 的 Mac DAW。按照入门指南操作后，即可开始使用。 18i8 使用你选择的 DAW 软件。
请注意——您的 DAW 可能不会自动选择 18i8 作为其默认 I/O 设备。您必须手动选择。 Focusrite USB ASIO 作为您 DAW 中的驱动程序 音频设置* 页面。如果您不确定在哪里选择 ASIO/Core Audio 驱动程序，请参阅您的 DAW 文档（或帮助文件）。以下示例显示了 Ableton Live Lite 中的正确配置。 偏好 面板（图中所示为 Windows 版本）。
*常用名称。不同数字音频工作站（DAW）的术语可能有所不同。
一旦 18i8 如果该设备被设置为 DAW 中的首选音频设备*，则所有输入和输出都会出现在 DAW 的音频 I/O 设置中。根据您使用的 DAW，您可能需要在使用前启用某些输入或输出。

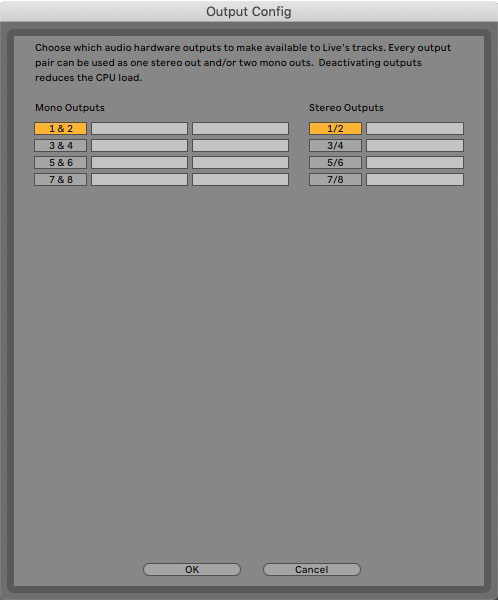

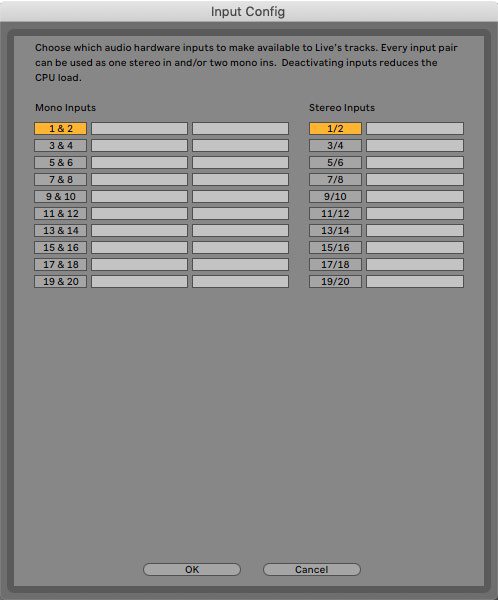

下面的两个示例显示了在 Ableton Live 的输入和输出配置页面中启用的两个输入和两个输出。
|
|
|
*常用名称。不同数字音频工作站（DAW）的术语可能有所不同。
这 18i8 它是多种不同录音和监控应用的理想选择。以下列出一些典型配置。

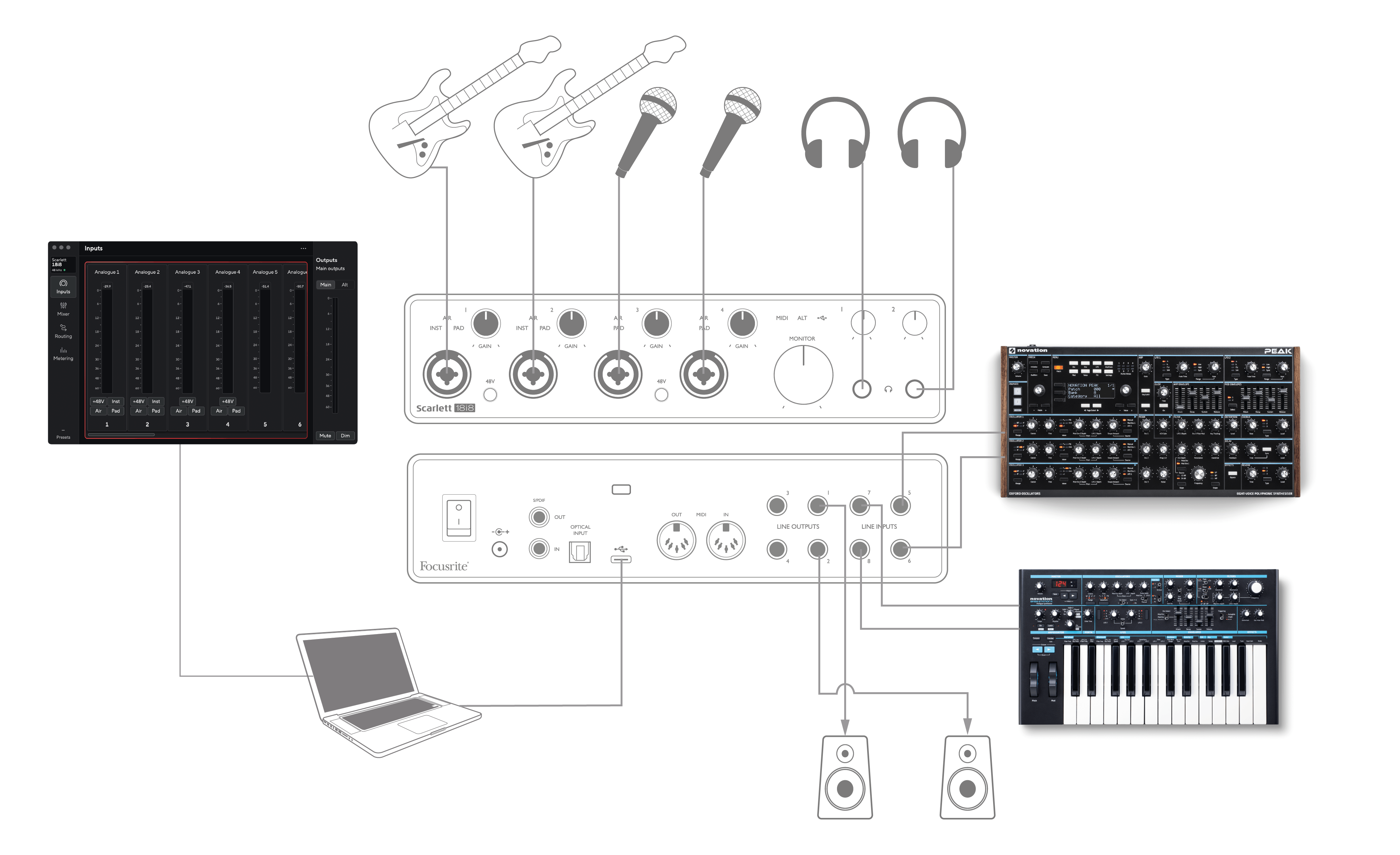

此设置展示了使用计算机上的 DAW 软件录制一组音乐家的配置。
输入1和2用于连接两把吉他，输入3和4用于连接人声。两台立体声键盘连接到背面的输入5至8。
录音过程中，可以通过扬声器监听 DAW 的回放（如果扬声器位于单独的房间——否则请使用耳机），并且可以通过 Focusrite Control 配置为每位歌手提供各自专属的耳机混音。该混音可以包含歌手本人、其他歌手、吉他、键盘以及任何其他已录制的 DAW 音轨的任意组合。
前面板输入插孔为 XLR 组合式插孔，可连接 XLR 公头连接器（麦克风线缆末端即为 XLR 连接器）或 6.35 毫米（¼ 英寸）插头。请注意： 18i8 没有“麦克风/线路”切换开关——当您将 XLR 线插入输入端时，前置放大器会自动配置为麦克风输入；当您连接 6.35mm 插头时，则会自动配置为线路或乐器输入。在 Focusrite Control 中选择 INST（位于……上）。 设备设置 如果您通过普通的 2 极吉他插孔连接乐器（例如吉他），则应将 INST 设置为“开启”。如果您通过 3 极 (TRS) 插孔连接线路电平信号源（例如外部音频混音器的平衡输出），则应将 INST 设置为“关闭”。
注意
组合式连接器可兼容两种类型的插头。
如果您使用的是电容式麦克风，请按下 48V 按钮为麦克风提供幻象电源。（例如，输入 3 和 4 对应的是 48V 按钮。）大多数其他类型的现代麦克风，例如动圈式或铝带式麦克风，不会因意外施加幻象电源而损坏，但请注意，某些老式麦克风可能会受到影响；如有任何疑问，请查看麦克风的规格说明，以确保其使用安全。
输入通道 1 至 4 18i8 每个信号都带有一个衰减器 (PAD) 功能：在 Focusrite Control 中选择此功能（激活时 PAD 指示灯呈绿色亮起）后，输入到 DAW 的信号电平将降低 10 dB。如果您的信号源输出电平过高，即使在最小增益下也可能出现削波或增益光晕变红的情况，此功能将非常有用。
在谈到数字音频系统时，您经常会听到“延迟”这个词。以上面提到的简单 DAW 录音软件为例，延迟指的是输入信号从计算机和音频软件传输到音频接口再返回所需的时间。
虽然对于大多数简单的录音场景来说，延迟并非问题，但在某些情况下，对于希望边录音边监听输入信号的表演者而言，延迟可能会造成困扰。例如，如果您需要增加 DAW（数字音频工作站）的录音缓冲区大小，就可能出现这种情况。而当您在一个特别大型的项目中录制叠录时，由于使用了大量的 DAW 音轨、软件乐器和效果器插件，增加录音缓冲区就显得尤为必要。
缓冲区设置过低的常见症状包括音频故障（咔嗒声和爆音）或 DAW 中 CPU 占用率过高（大多数 DAW 都有 CPU 使用率显示）。如果您在 Mac 上遇到此问题，可以直接在 DAW 中增加缓冲区大小。在 Windows 上，您很可能需要通过 ASIO 控制面板进行更改，该面板通常可以从 DAW 设置偏好中找到*。
这 18i8配合 Focusrite Control，可以实现零延迟监听，从而克服了这个问题。您可以将输入信号直接路由到…… 18i8耳机和线路输出。这使得乐手能够以超低延迟（即几乎“实时”）听到自己的演奏，同时还能听到电脑的回放。此设置不会对输入到电脑的信号产生任何影响。但是请注意，通过软件插件添加到现场乐器的任何效果都不会在耳机中听到，尽管这些效果仍然会出现在录音中。
使用 Focusrite Control 监听输入信号时，请确保您的 DAW 软件未将任何输入信号（即您当前正在录制的信号）路由到任何输出。否则，乐手会听到自己的声音“重复两次”，其中一个信号会产生明显的延迟，如同回声一般。
* 常用名称。不同数字音频工作站（DAW）的术语可能有所不同。
后面板上的 1/4 英寸线路输出接口 1 和 2 通常用于将音频信号发送到监听音箱。有源监听音箱内置放大器和音量控制，可以直接连接。无源音箱则需要单独的立体声放大器；后面板的输出接口应连接到放大器的输入接口。

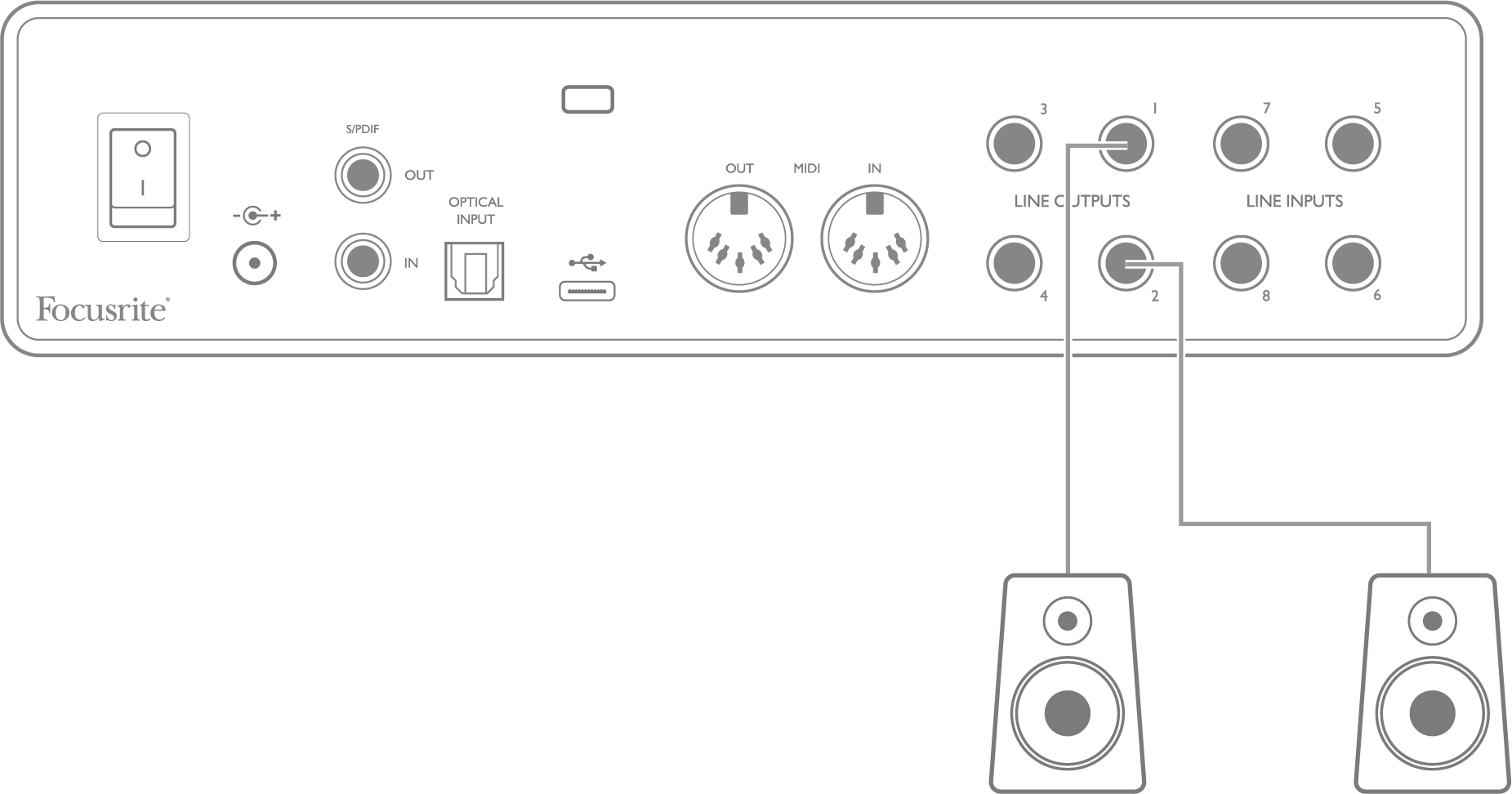

连接有源扬声器：

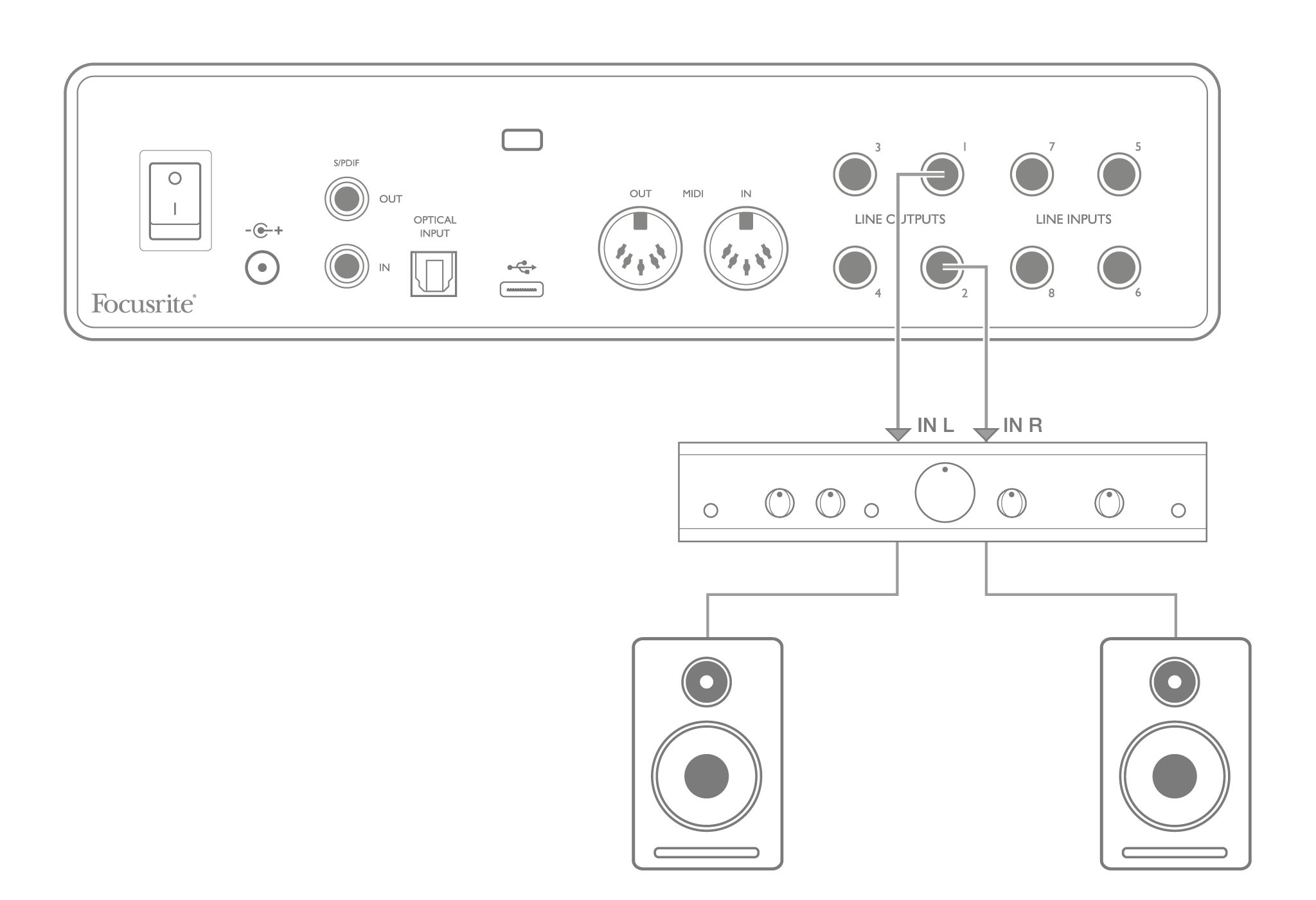

将无源扬声器与立体声放大器连接：
所有线路输出接口均为 3 极 (TRS) ¼ 英寸（6.35 毫米）插孔，并采用电子平衡设计。常见的消费级（高保真）功放和小功率监听音箱可能采用非平衡输入，例如 RCA 插孔或用于直接连接电脑的 3.5 毫米 3 极插头。无论哪种情况，都应使用一端带有插头的线缆。
专业有源监听音箱和专业功率放大器通常都具有平衡输入接口。
线路输出 1 至 4 内置“防撞击”电路，可在以下情况下保护您的扬声器： 18i8 当扬声器（以及放大器，如果使用的话）连接并处于活动状态时，电源就会开启。
小心
如果扬声器和麦克风同时开启，可能会产生音频反馈回路！我们建议您在录音时始终关闭（或调低）监听扬声器，并在后期配音时使用耳机。

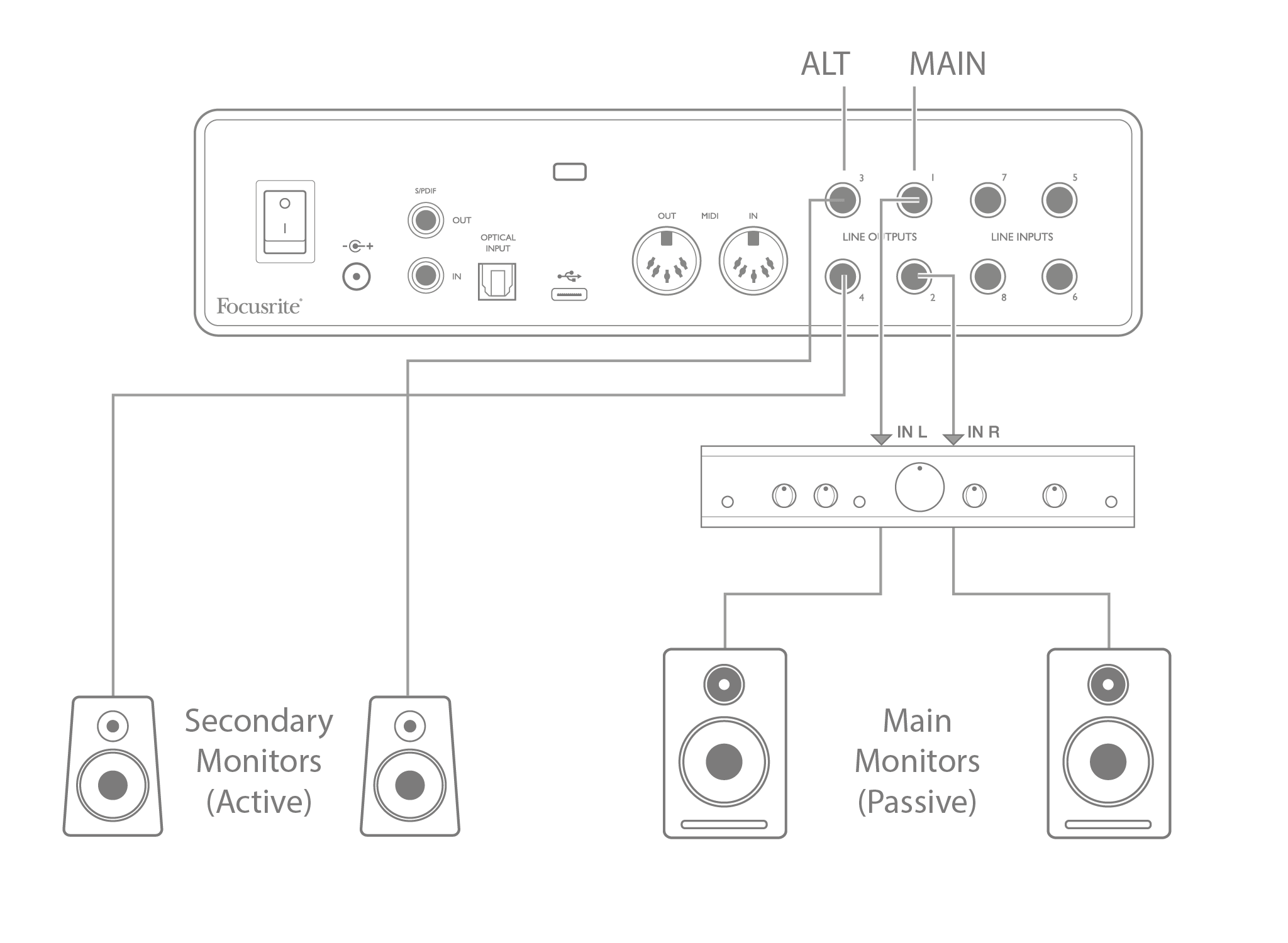

这 18i8的 ALT 功能可以轻松添加第二对监听音箱：将第二对监听音箱连接到线路输出 3 和 4。启用后即可进行连接。 扬声器切换 在 Focusrite Control 2您可以通过点击来在主显示器和辅助显示器之间切换。 屏幕上 主要的 和 备用 按钮。当 ALT 功能激活时，主混音输出将送至线路输出 3 和 4，而不是 1 和 2，并且绿色 ALT LED 指示灯将亮起以确认这一点。
注意
当你在两者之间切换时 主要的 和 备用当未使用扬声器时，连接到该扬声器的线路输出将被静音。 扬声器切换 此功能已禁用，线路输出 1 至 4 默认静音（出于安全考虑）；您需要在 Focusrite Control 中取消相应输出的静音。有关扬声器切换的更多详细信息，请参阅 Focusrite Control 手册。

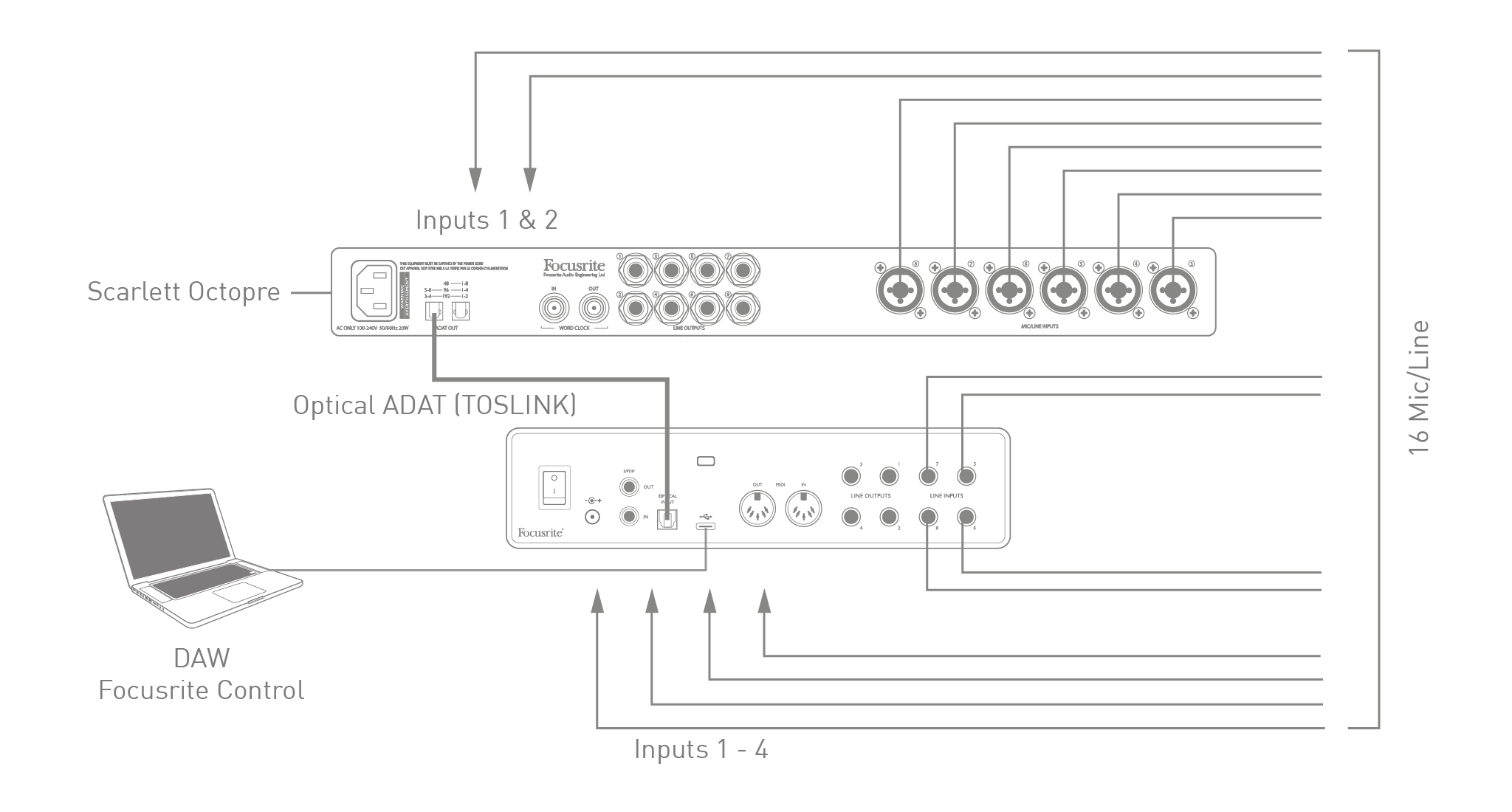

除了八个模拟输入之外， 18i8 它配备一个光纤 ADAT 输入端口，可提供额外的 8 个 44.1/48 kHz 采样率的音频输入或 4 个 88.2/96 kHz 采样率的音频输入。（请注意，光纤 ADAT 输入端口不支持 176.4/192 kHz 采样率。）使用配备 ADAT 输出的独立八通道麦克风前置放大器（例如 Focusrite Scarlett OctoPre）是一种简单而有效的扩展方法。 18i8输入能力。
Scarlett OctoPre 的 ADAT 输出连接到 18i8使用单根 TOSLINK 光纤线连接 ADAT 输入。要同步设备，请将 Scarlett OctoPre 的时钟源设置为“内部”。 18i8 （通过 Focusrite Control 2） 到 ADAT。
提示
当使用任何方法连接两个数字设备时，务必确保两者的采样率相同。
您可以使用以下方式路由附加的 ADAT 输入 Focusrite Control 2 与其他输入一样。根据需要，附加输入可以构成任何音乐家耳机混音的一部分。
这 18i8 它能够将 Focusrite Control 中定义的混音配置存储在硬件中。此功能允许您使用计算机对其进行配置（例如，将其配置为舞台键盘混音器），然后将配置上传到设备本身。之后，您就可以使用…… 18i8 可以作为键盘设备的一部分，作为简单的本地混音器来控制多个键盘的整体混音。

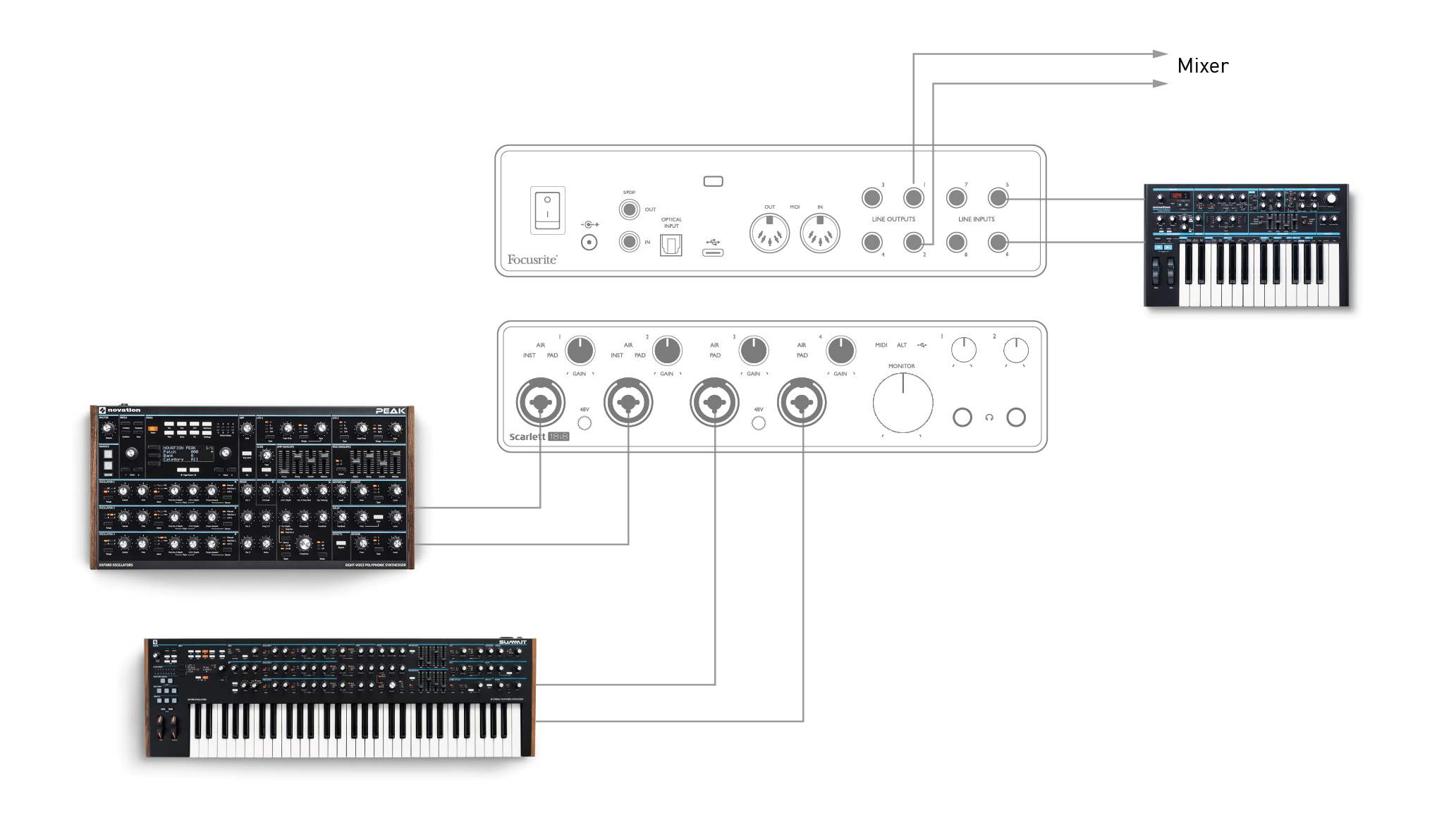

如图所示，三个立体声合成器分别连接到三个输入端。 18i8监听输出连接到主扩声系统。您可以从前面板调节其中两台键盘相对于第三台键盘的增益；您还可以调节键盘混音的整体音量。
