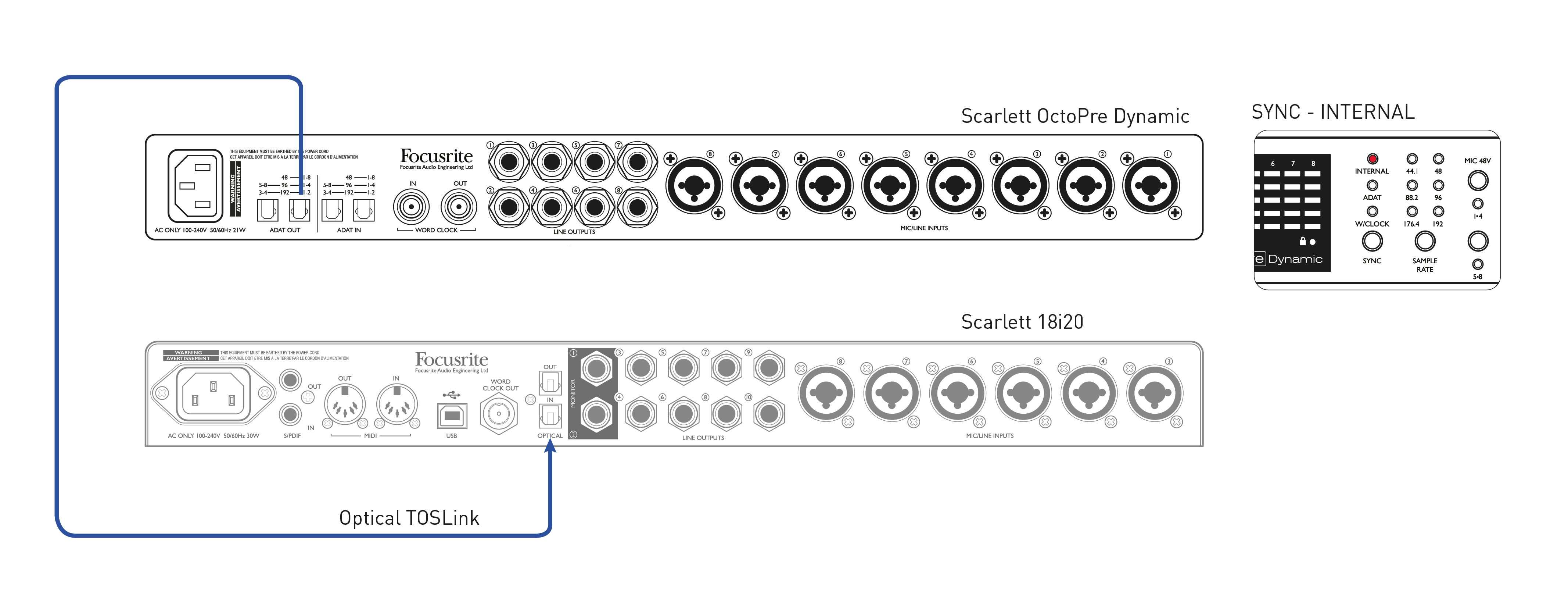

这里 ADAT输出 在 OctoPre 连接到 光纤输入 使用单根光纤线缆连接到 Scarlett 18i20 音频接口。两台设备均以 44.1 kHz 采样率运行。 OctoPre的时钟源设置为 INTERNAL，并且 18i20 与其同步，因为其时钟源设置为 ADAT（通过 Focusrite Control）。
例如，这种设置最多可以同时在 DAW 中录制 16 个麦克风或线路源，因此非常适合录制现场乐队。其中八个源（连接到 OctoPre) 可以在必要时受益于内部动态，并应用压缩来控制信号的动态范围。

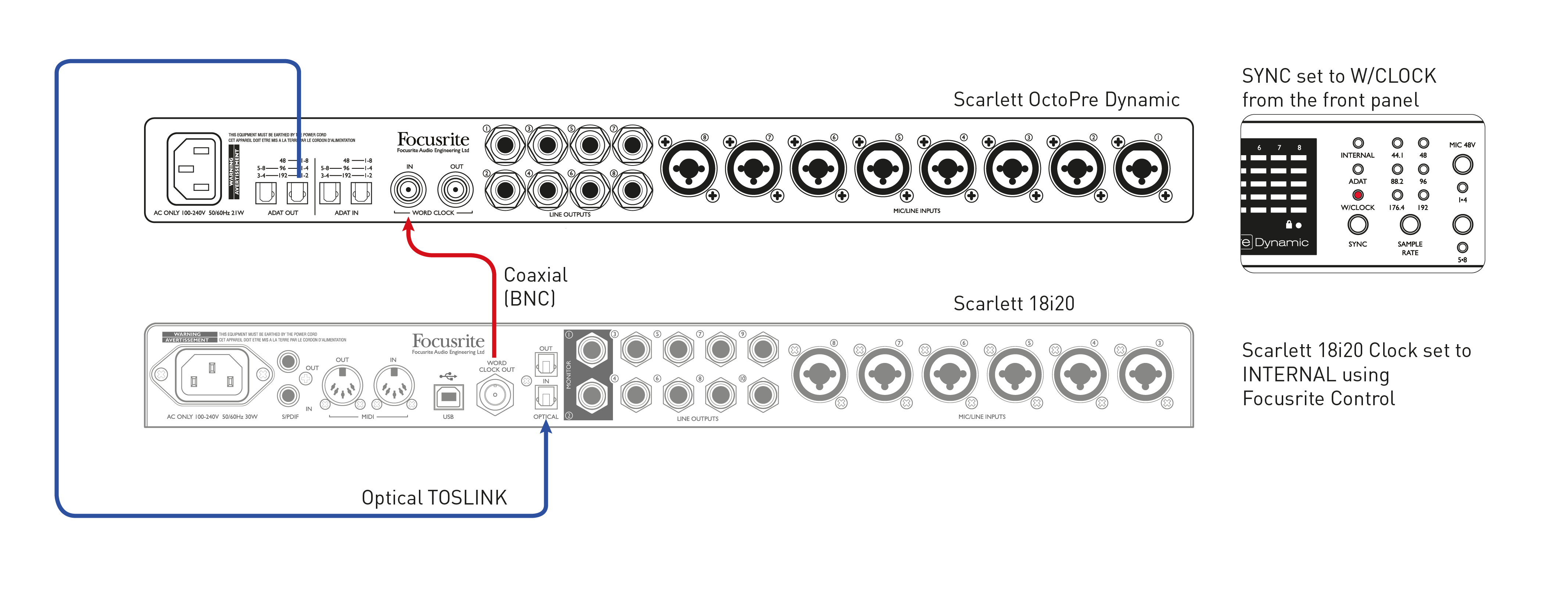

这里 ADAT输出 在 OctoPre 连接到 光纤输入 使用单根光纤线缆连接到 Scarlett 18i20 音频接口。两台设备均以 44.1kHz 采样率运行。 OctoPre的 字时钟输入 输入连接到 字时钟输出 在 Scarlett 18i20 上使用 BNC 电缆和 OctoPre的时钟源设置为 W/CLOCK。18i20 的时钟源设置为 INTERNAL（通过 Focusrite Control），从而使其成为同步领导者。

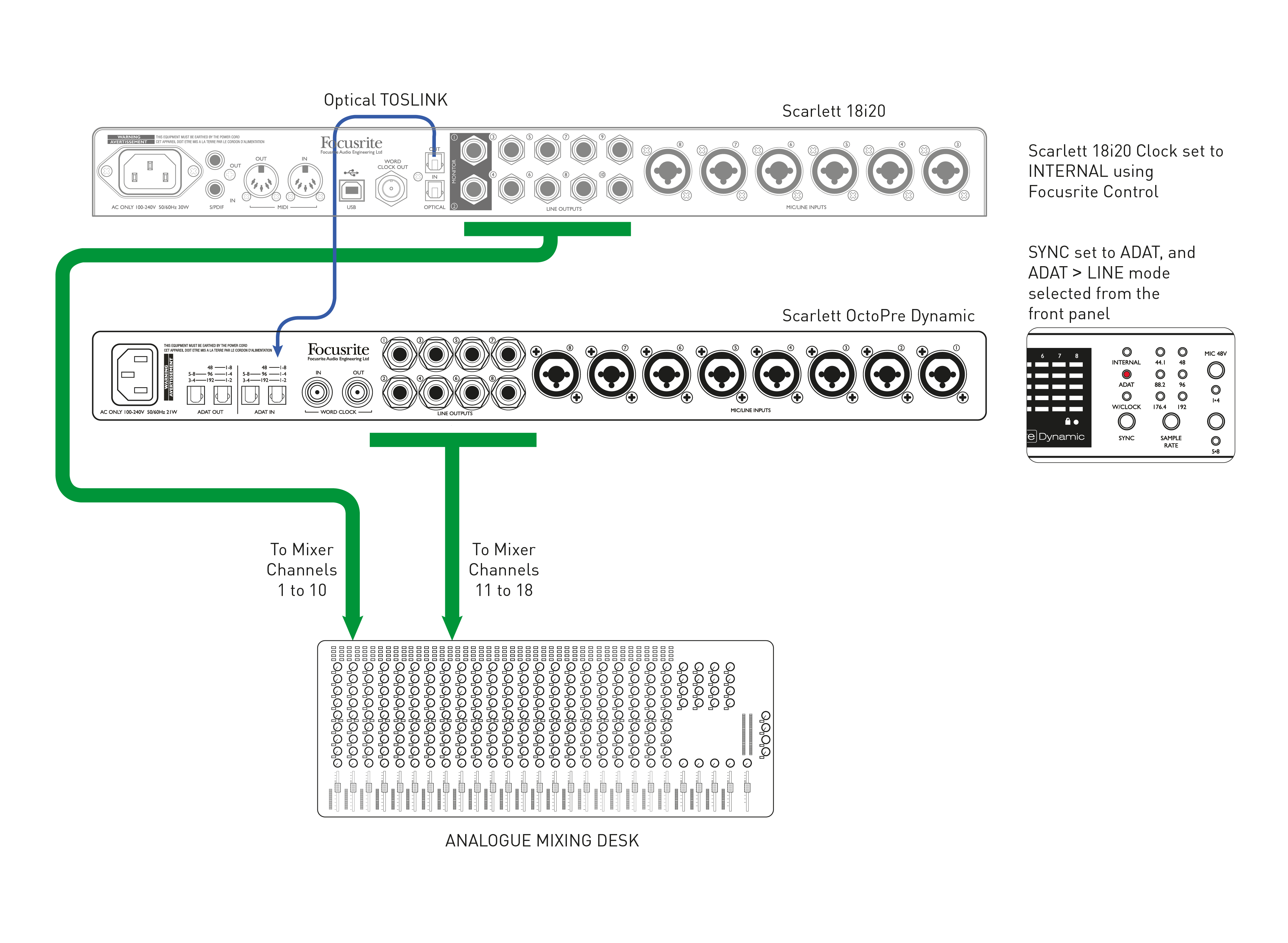

此示例演示如何将更多 DAW 音轨连接到模拟混音台进行混音。Scarlett 18i20 接口的 10 个模拟输出连接到混音台的 1 至 10 通道。其 光纤输出 端口连接到 ADAT 输入 一个港口 OctoPre 已选择 ADAT > LINE 模式。 OctoPre的 线路输出 然后连接到控制台的 11 至 18 通道。
在这种情况下，Scarlett 18i20 通常作为同步领导者，因此其时钟源设置为 INTERNAL（通过 Focusrite Control）。 OctoPre 设置为 ADAT，因此它通过 ADAT 光纤连接与 18i20 同步。
上述通道数适用于 44.1/48 kHz 采样率；四个音频通道可以从 18i20 传输到 OctoPre 频率为 88.2/96 kHz。

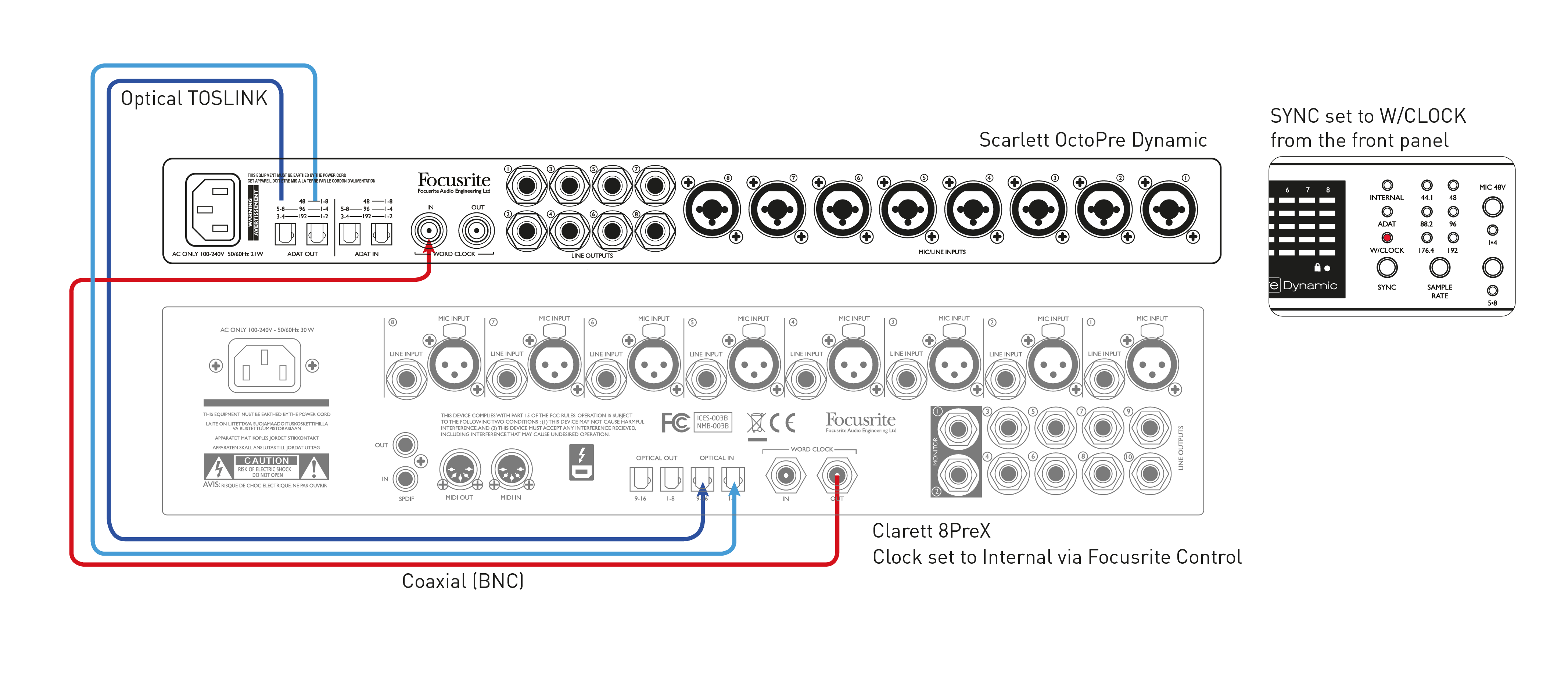

此示例的设置与示例 2 类似，但使用 Focusrite Clarett 8PreX，允许以 96kHz 的采样率运行（“SMUX-II” 模式）。两台设备都必须设置为 96kHz；使用两根光纤电缆，每根电缆传输四个音频通道。Clarett 8PreX 为同步引导器。

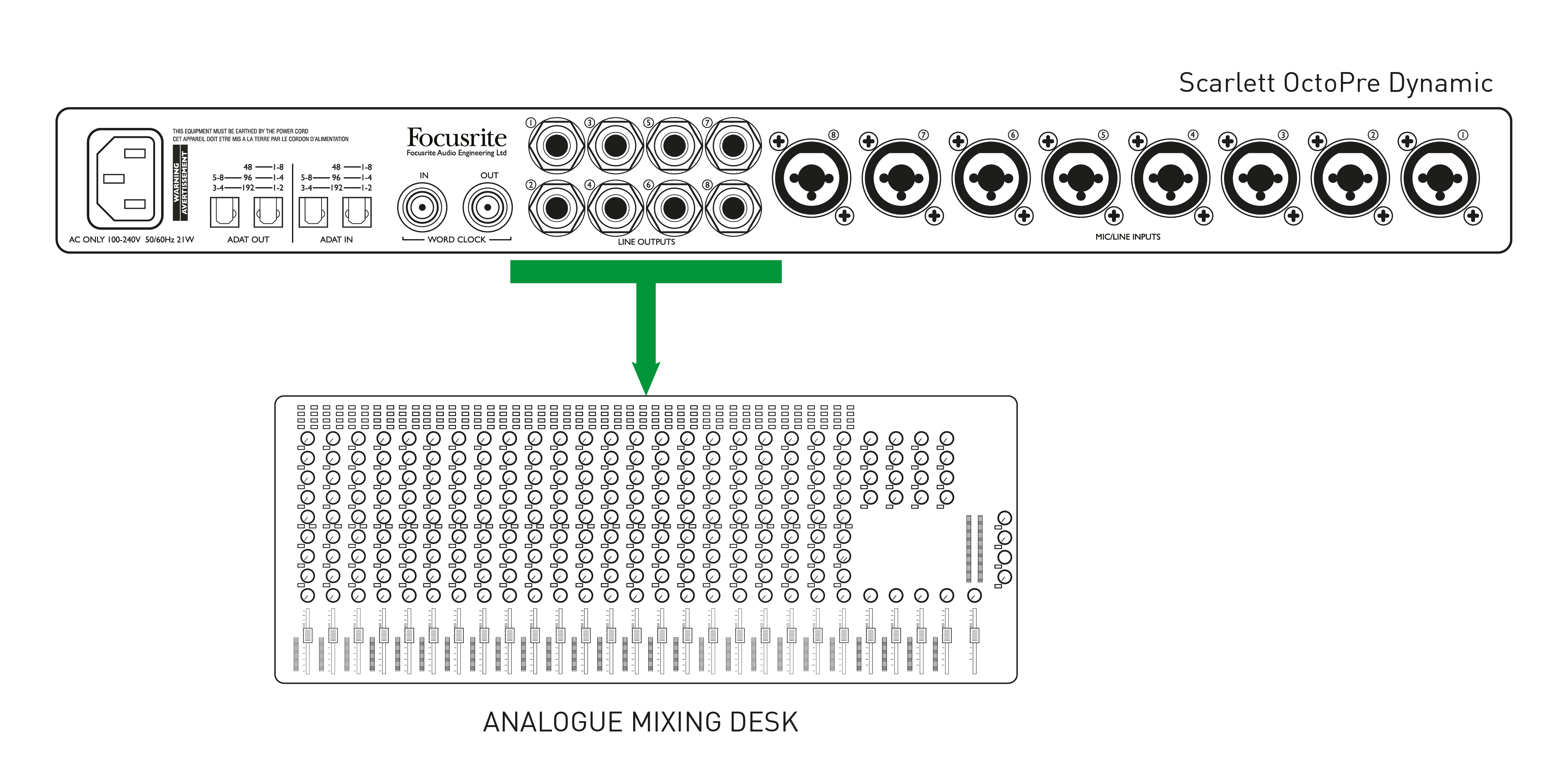

此设置使用 OctoPre的麦克风前置放大器和压缩器，为模拟混音台提供高品质的“前端”。使用预制线束连接 OctoPre的 线路输出 插座连接到调音台上的八个线路输入；这将需要一端连接八个¼英寸 TRS 插孔，另一端连接八个与调音台线路输入匹配的连接器。如果调音台的线路输入是非平衡的，则需要一根带有 TS 插孔的线束， OctoPre 结束将是合适的。
