感谢您购买 Scarlett OctoPre Dynamic，一个八通道麦克风前置扩展单元，包含高品质 Focusrite 模拟前置放大器。
这 OctoPre 包含八个音质自然、低噪音且增益充足的前置放大器；八个线路输入和两个高动态余量乐器输入，并配备高品质 ADAT 格式数字转换功能。现在，您可以通过将 Focusrite 高品质麦克风前置放大器和转换功能添加到任何配备 ADAT 输入/输出的音频接口，扩展您的录音棚或现场设备。
这 OctoPre 具有数字和模拟输出：除了双 ADAT 光纤端口外，它还提供每个通道的平衡线路输出，使您能够将其直接连接到任何模拟设备。
本用户指南详细介绍了硬件，帮助您全面了解产品的操作功能。无论您是专业音频新手还是经验丰富的用户，我们都建议您花时间通读本指南，以便充分了解所有可能的操作。 OctoPre 所提供的。
如果用户指南部分未提供您需要的信息，请务必查阅 support.focusrite.com，其中包含常见技术支持查询的全面解答。
这 OctoPre 是一款八通道前置放大器，可用于麦克风、线路和乐器输入信号。它将输入信号转换为多通道、24 位数字音频，采样率高达 192 kHz。数字输出采用 ADAT 格式，通过光纤 TOSLINK 接口连接，可轻松路由至录音室录音系统的 ADAT 输入，或任何其他配备 ADAT 接口的光纤线缆。它可以发送和接收八通道音频，采样率为 44.1、48、88.2 或 96 kHz，或四通道音频，采样率为 176.4 或 192 kHz。当然，前提是连接的接口能够以相同的采样率处理相同数量的通道。
每个通道都包含一个可切换的“一键式”压缩器，有助于确保信号的动态范围 OctoPre 当它们被路由到您的 DAW（数字音频工作站）时，它们就会受到控制。
这 OctoPre 是一个理想的“扩展”单元，可为任何带有 ADAT I/O 的音频接口添加最多八个输入。
这 OctoPre 它是一款双向设备：它还配备了 ADAT 格式的数字输入，以及每个通道的平衡模拟输出。它集成了 ADAT 转 LINE 模式，使其成为将音轨从 DAW 路由到模拟混音台的理想接口。
这 OctoPre 可以轻松地与您工作室中的其他数字音频设备同步，既可以作为外部字时钟信号的跟随器，也可以作为主时钟源本身。
-

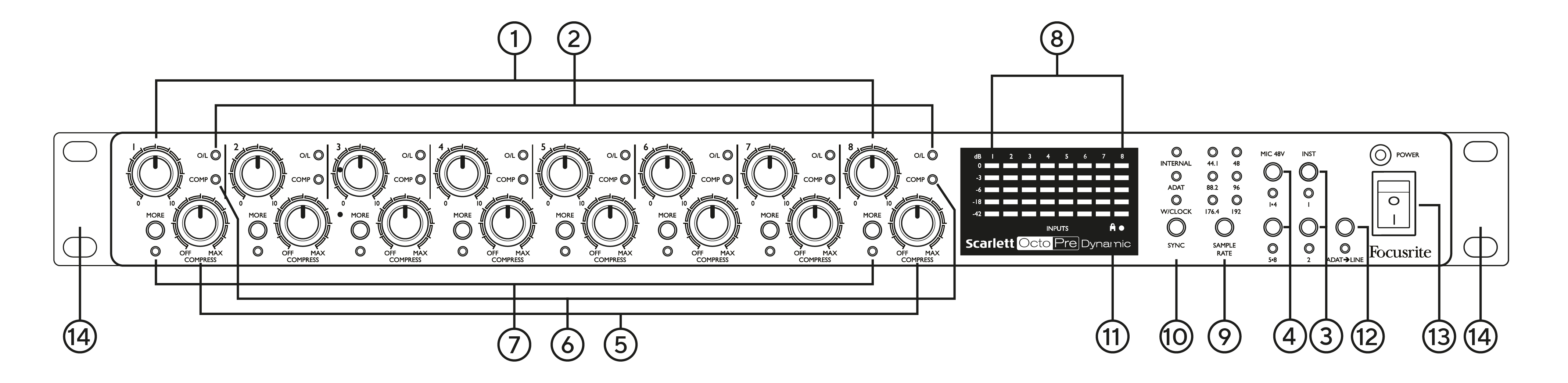

输入增益控制 1 到 8 – 八个旋转控制器：分别调整通道 1 至 8 中信号的输入增益。
-
过载 – 每个输入通道都有一个红色的“过载”指示灯；如果信号电平导致压缩器输入端出现削波，指示灯会亮起。如果发生这种情况，请降低增益，使指示灯保持熄灭状态。
-
仪器 1 和 练习 2 – 两个自锁开关可将输入 1 和 2 置于“乐器”模式。选择“乐器”模式 (INST) 时，增益范围和输入阻抗会改变（相对于 LINE），并且输入将变为非平衡状态。这使其更适合通过两极 (TS) 插头直接连接乐器。关闭“乐器”模式 (INST) 时，输入适用于连接线路电平信号。线路电平信号可以通过三极 (TRS) 插头以平衡形式连接，也可以通过两极 (TS) 插头以非平衡形式连接。每个开关旁边都有一个绿色 LED 指示灯，用于确认选择。
-
麦克风 48V （1-4 & 5-8) – 两个自锁开关，每个开关均可为四个输入的 XLR 接口启用 48 V 幻象电源：分别用于通道 1 至 4 和通道 5 至 8。每个开关都配有一个红色 LED 指示灯，指示已选中幻象电源。
-
压缩 1 到 8 – 激活每个通道的压缩器部分，并设置阈值电平。请参阅 压缩机 了解更多详情。
-
补偿 – 压缩器部分正在应用增益衰减时，黄色 LED 亮起。当 压缩 控制器 [5] 从 OFF 位置移开。
-
更多的 – 一个锁存开关，可增加压缩机的比率，从而在相同的设置下应用更多的增益衰减 压缩 控制。相邻的红色 LED 指示灯确认选择。
-
输入信号电平表：八个 LED 条形图，每个通道一个。每个通道的输入信号在输入增益控制和压缩器部分后都会进行电平表测量，因此您可以看到发送到输出的电平。
-
采样率 – 一个软开关，可在六种可用的采样率设置之间切换，当前采样率由相邻的绿色LED指示灯指示。当前使用的采样率存储在内存中，以便在设备关闭时保留。
-
同步 – 一个软开关，可在三个可用的数字同步源（内部、ADAT 或字时钟）之间切换，当前源由相邻的红色 LED 指示灯指示。正在使用的同步源存储在内存中，因此即使关闭设备，它也会保留。
-
– 绿色“锁定”LED 灯亮起，表示设备已锁定到可用的同步源，可供使用。
-
ADAT > 线 – 此软开关可修改设备的操作模式。启用后，ADAT 输入端口输入的数字音频将转换为模拟音频，并通过后面板提供。 线路输出 接口。旁边的红色 LED 指示灯表示此模式已激活。在此模式下，模拟输入（通道 1 至 8）仍路由至 ADAT 数字输出。当前使用的模式存储在内存中，即使设备关闭也能保留。
-
力量 – 交流电源开关和绿色 LED。
-
用于安装的机架耳 OctoPre 在标准的 19 英寸设备机架中。
-

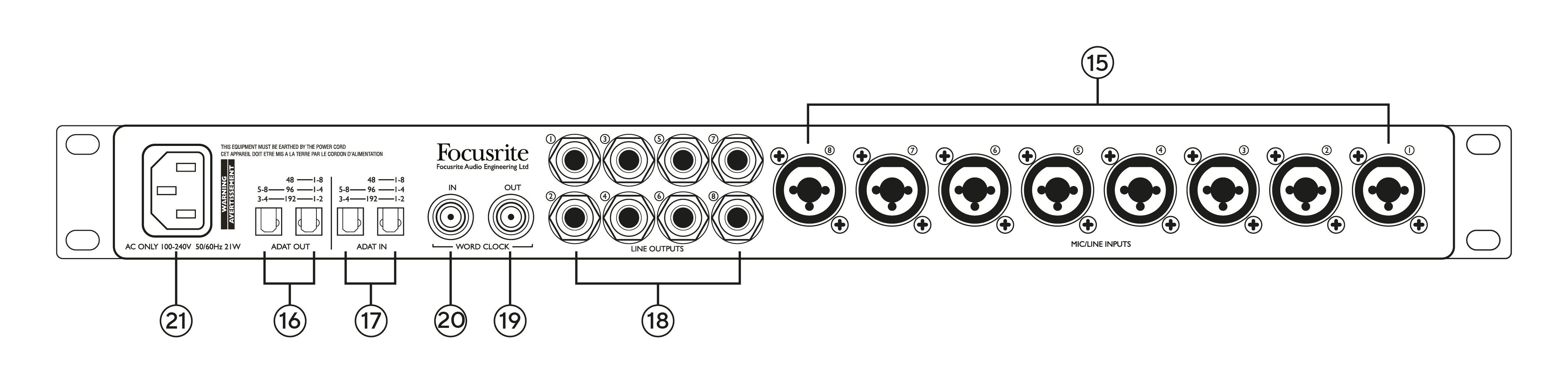

麦克风/线路输入 1 到 8 – 8 个“组合 XLR”接口 - 使用 XLR 接口连接麦克风，或使用 ¼ 英寸接口连接线路电平信号。TRS（平衡）或 TS（非平衡）接口均可用于连接线路电平信号。请注意，通道 1 和 2 还具有 INST 模式，可直接连接乐器（例如吉他），其他功能与通道 3 至 8 相同。INST 模式由 仪器 开关[3]。
-
ADAT输出 – 两个 TOSLINK 接口，用于设备的数字输出。这两个接口的使用取决于采样率，具体如下：
-
ADAT 输入 – 两个 TOSLINK 接口，用于在 ADAT > LINE 模式下为设备提供数字输入。在 ADAT > LINE 模式下，ADAT 输入端的信号经过 D-A 转换后将馈送到模拟线路输出。这两个接口的使用取决于采样率，如下所示：
-
线路输出 1 到 8 - 八个平衡模拟线路输出，位于¼英寸三极（TRS）插孔上。这些接口始终处于活动状态，通常承载1至8通道的输出，从而实现 OctoPre 可用作独立的高品质 8 通道模拟麦克风前置放大器。在 ADAT > LINE 模式下，连接器传输施加于 ADAT 输入 端口[17]。
-
字时钟输出 – 一个 BNC 连接器，带有 的字时钟；这可用于同步其他数字音频设备。
-
字时钟输入 – 用于连接外部字时钟信号的 BNC 连接器；通过设置选择 同步 到 WORD。如果您有一个主参考时钟，可以为工作室中的所有数字音频设备提供同步，请使用此输入。
-
交流电源 - 标准 IEC 插座。 OctoPre 配备“通用”电源，可使用 100 至 240 V、50 或 60 Hz 的任何交流电源运行。
