RedNet Control 2 是 Focusrite用于控制和配置的可定制软件应用程序 RedNet 以及红色系列接口。系统会显示每个硬件单元的图像，包括其控制级别和功能设置、信号强度指示器，以及电源、时钟状态和主/备用网络连接的关键状态指示灯。
您可以找到用户指南 RedNet Control 2 这里：
有关使用该软件进行设备操作和设置的更多详细信息，请参阅“设备控制”部分。

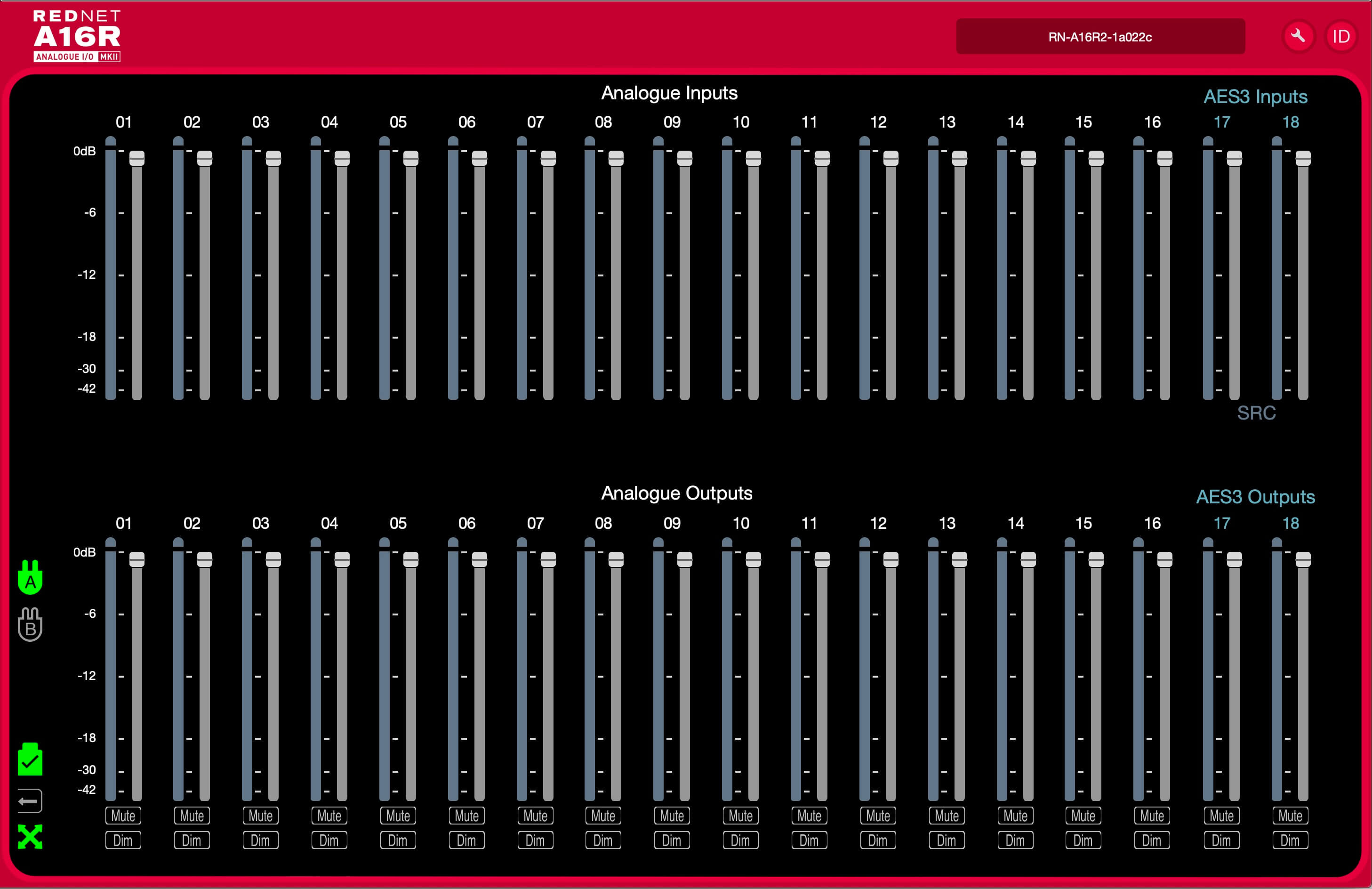

单标签图形用户界面 RedNet A16R MkII 单元如下所示：
图中显示了 18 个输入和输出的电平控制滑块、电平表和静音/衰减按钮。
电源单元和网络的状态图标显示在左侧。
当你添加一个 RedNet A16R MkII 对于包含六个或十二个设备的选项卡，图形控件分为三个页面：“仪表”、“输入”和“输出”，I/O 分为通道 1-8 或 9-18。
|

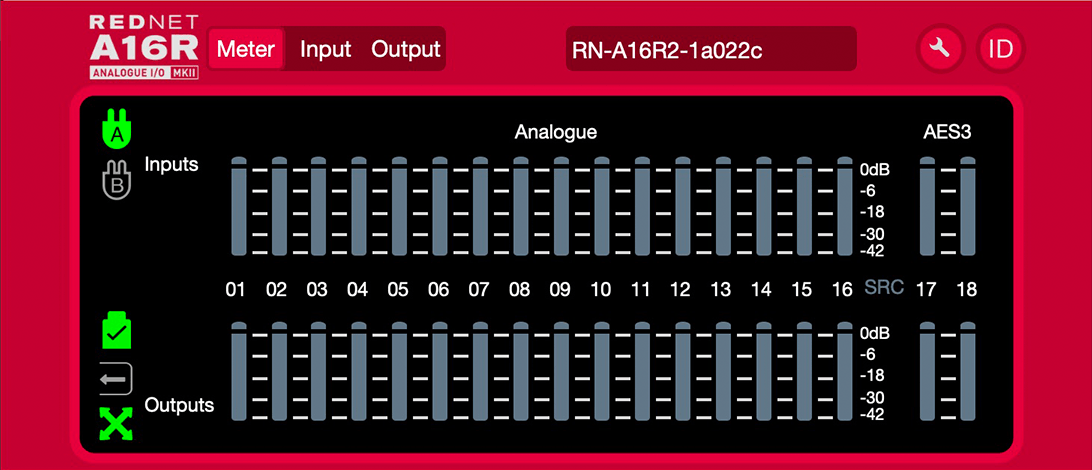

仪表标签 |

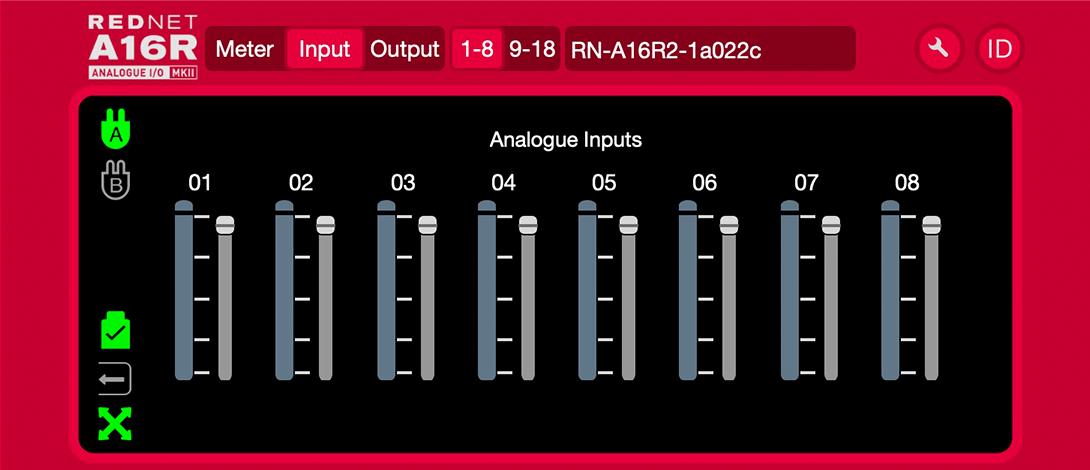

输入 1–8 选项卡 |

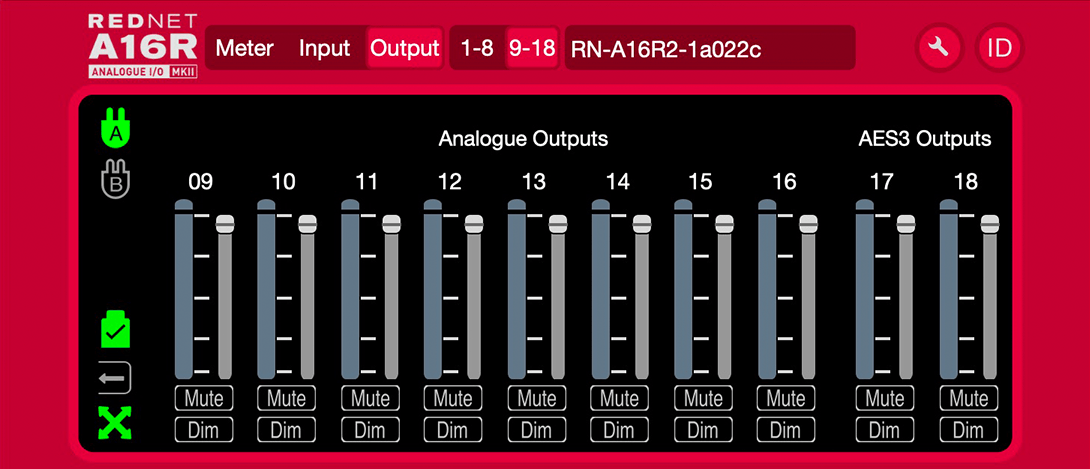

输出 9–16 表 |
满量程时，每个电平表上的红色条形图段表示 0dBFS。
“SRC”表示已为 AES3 通道对切换采样率转换器。
电源单元和网络的状态图标显示在每个设备窗口的左侧：
|
|
电源 A 和 B – 如果电源有电源输入并且所有直流输出都存在，则每个电源都会亮起。 |
|
|
|
网络 – 如果存在有效连接，则每个指示灯都会亮起。 |
|
|
|
已锁定 – 设备已成功锁定到网络（如果未锁定，则会变为红色叉号）。 |
|
|
|
网络领导者 – 显示设备是否为网络领导者。 |
|
|
|
外部时钟 –
|

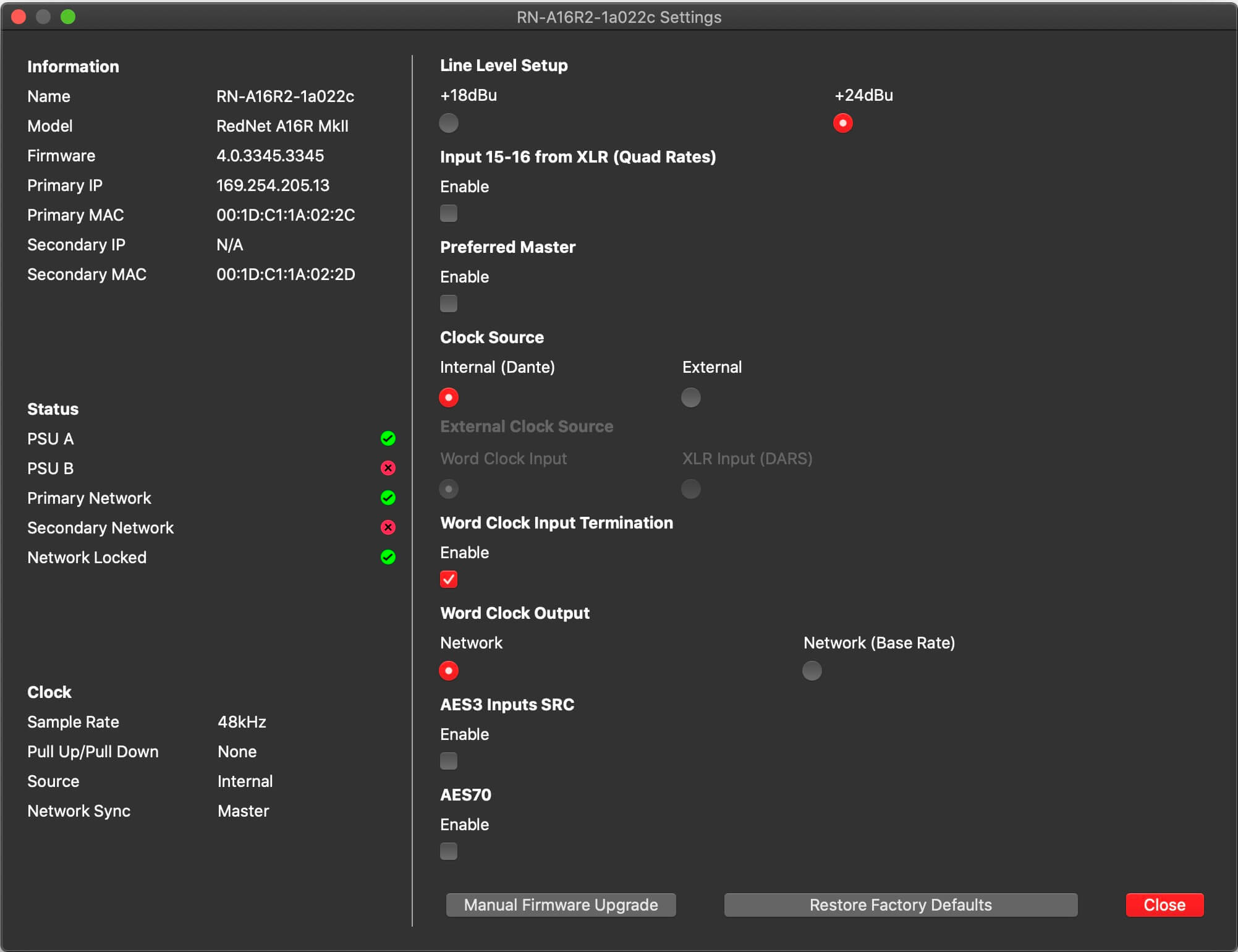

点击工具图标 将打开系统设置窗口：
“工具”菜单显示 A16R MkII窗口左侧窗格中显示硬件和固件详细信息以及当前设备设置。
-
线路电平设置 – 将模拟线路输出电平设置为 0dBFS：
-
+18dBu
-
+24dBu（出厂默认设置）
-
-
来自 XLR（四倍速率）的输入 15 和 16 – 勾选此选项。选中后，模拟通道 15 和 16 将被 AES3 通道对替换。
注意
仅当设备以四频采样率运行时，此选项才有效。
-
首选领导者 – 开/关状态。
-
时钟源 - 任何时候只能选择以下选项之一：
-
内部的 （RedNet（是网络领导者，但使用内部时钟运行）出厂默认设置
-
外部 – 字钟
-
外部输入 – XLR-3 输入（DARS 或音频）
注意
选择任何时钟源时， RedNet A16R MkII 成为该网络首选的领导者。
-
-
字时钟输入终止 – 勾选“开/关”选项。（将字时钟输入 BNC 端子端接 75Ω 电阻。）
-
字时钟输出 – 随时都可以选择一个。
-
网络
-
网络（基本速率）
-
-
AES3输入采样率转换器 – 开/关状态。适用于通道 17 和 18。
-
AES70 – 开/关状态。
