RedNet A16R MkII 安装指南

更新

RedNet A16R MkII 连接和功能

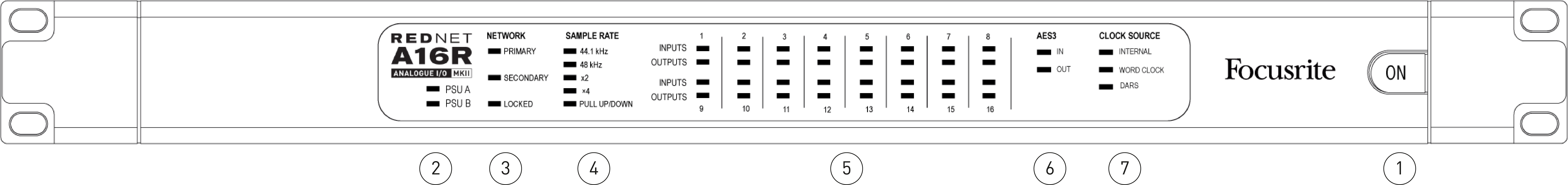

前面板


  1. 交流电源开关

  2. 电源指示灯：

    • 电源A – 当施加交流输入且所有直流输出都存在时，指示灯亮起。

    • 电源 B – 当施加交流输入且所有直流输出都存在时，指示灯亮起。

    当两个电源都正常工作且具有交流输入时，PSU A 将成为默认电源。

  3. RedNet 网络状态指示器：

    • 基本的 – 当设备连接到活动的以太网时，此指示灯会亮起。在交换模式下运行时，此指示灯也会亮起以指示网络活动。

    • 中学 – 当设备连接到有效的以太网时，此指示灯亮起。在交换模式下运行时，此指示灯不亮。

    • 已锁定 – 当从网络接收到有效的同步信号时，或者当……时，该指示灯会亮起。 RedNet A16R MkII 此设备为网络领导者。如果已选择外部时钟但未连接，则此设备会闪烁。

  4. RedNet 采样率指标

    五个橙色指标： 44.1 kHz， 48 kHz， x2 （44.1 或 48 的倍数） x4 （44.1 或 48 的倍数）和采样率 向上/向下这些指示灯会单独或组合亮起，以指示当前使用的采样率。例如，对于 96kHz 上拉/下拉设置，48kHz、x2 和上拉/下拉指示灯将亮起。

  5. 信号水平指标：

    • 输入 – 三色 LED 指示灯显示网络输入端的音频信号电平：

      • 绿色：信号存在（-42dBFS 时亮起）

      • 橙色：-6dBFS

      • 红色：0dBFS

    • 输出 – 三色 LED 指示灯显示网络输出端的音频信号电平：

      • 绿色：信号存在（-42dBFS 时亮起）

      • 橙色：-6dBFS

      • 红色：0dBFS

    注意

    当以四倍采样率运行时，LED 15 和 16 的指示将取决于所选的信号模式。

    模式

    LED 15

    LED 16

    类似物

    模拟通道 15

    模拟通道 16

    AES3

    AES3 左侧

    AES3 右

  6. AES3 信号存在指示器

    绿色 LED 指示灯亮起表示是否存在 AES3 信号。 在 到网络，并且 出去 来自网络；每个灯的亮度为 -126dBFS。

    注意

    当以四倍采样率运行时，如果选择了模拟模式，则 IN 和 OUT LED 不会亮起。

    模式

    “IN”LED

    “OUT”指示灯

    类似物

    离开

    离开

    AES3

    模拟通道 15/16

    模拟通道 15/16

  7. 时钟源

    三个橙色指示器： 内部的， 文字时钟 （BNC 输入） DARS （XLR-3 输入）。指示灯亮起表示当前使用的时钟参考源。当输入的时钟源无效时，“锁定”指示灯会闪烁，表明设备已切换回使用内部时钟。

    当设备作为 Dante Follower 运行时，所有指示灯都不会亮起。

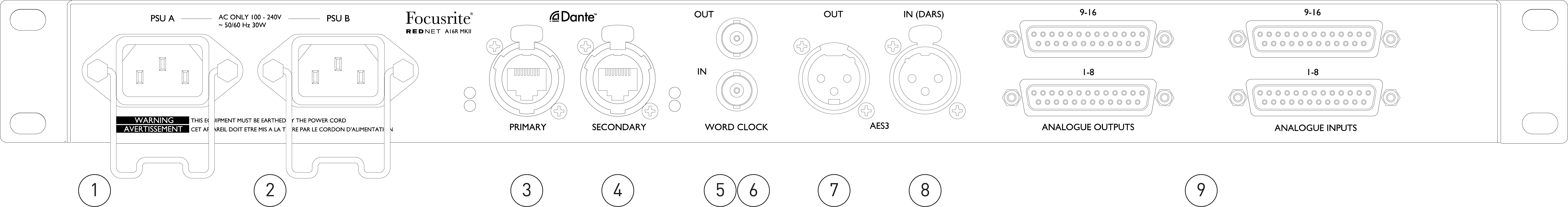

后面板


  1. IEC电源输入A

    用于交流电源的标准 IEC 插座。 RedNet A16R MkII 具有“通用”PSU，使其能够在 100 至 240 V AC 之间的任何电源电压下运行

  2. IEC电源输入口B

    备用电源输入接口。电源 B 保持待机状态，但如果电源 A 出现故障或主电源输入中断，电源 B 将无缝接管供电。

    如果有不间断电源（UPS），建议将其连接到输入端 B。

  3. 主网络端口

    用于 Dante 网络的 RJ45 etherCON 连接器。使用标准 Cat 5e 或 Cat 6 网线连接。 RedNet A16R MkII 连接到以太网交换机。每个网络接口旁边都有 LED 指示灯，亮起时表示网络连接有效且有网络活动。

  4. 辅助网络端口

    辅助 Dante 网络连接，其中使用两条独立的以太网链路（冗余模式），或者主网络上集成网络交换机上的附加端口（交换模式）。

  5. 文字时钟结束

    提供所选系统时钟参考的输出（可在基本速率或网络速率之间切换）。

  6. 单词时钟

    允许将 Dante 网络与主机字时钟同步。

  7. AES3 输出

    音频通道对 17-18 的永久 AES3 输出。

    当以四倍采样率运行时，通道 17-18 会变成通道 15-16 的副本。无论是在 AES3 模式还是模拟模式下，输出始终可用。

  8. AES3 输入

    通道 17-18 的 AES3 信号源。当输入 AES3 或 DARS（数字音频参考信号 - 符合 AES11 标准的 AES3 分布式时钟）信号时，也可作为时钟源使用。可通过软件选择。

  9. DB25模拟连接器

    模拟输入和输出采用 DB25 母头连接器；每个连接器八个通道。符合 AES59 模拟标准（也称为 Tascam 标准）。

物理特性

RedNet A16R MkII 需要 1U 的垂直机架空间。在设备后面留出额外 75 毫米的机架深度，以便放置电缆。

RedNet A16R MkII 称重 对于固定环境（例如工作室机架）中的安装，前面板机架安装*将提供足够的支撑。然而，如果该装置要在移动情况下使用（例如，旅行用航空箱等），建议在机架内使用侧支撑导轨或架子。

重要

*始终使用专为 19” 设备机架设计的 M6 螺栓和锁紧螺母。使用短语“M6 锁紧螺母”进行互联网搜索将找到合适的组件。

散热采用侧向风扇辅助。所用风扇为低速低噪音风扇。

注意

最高工作环境温度为 45°C / 113°F。

通风通过外壳两侧的通风槽进行。请勿安装 RedNet A16R MkII 请勿将其直接安装在任何其他会产生大量热量的设备（例如功率放大器）上方。此外，请确保将其安装在机架中时，侧面的通风口未被堵塞。

重量和尺寸

重量

5.0kg (11.1lbs)

高度

43.5 mm / 1.71” (1RU)

宽度

482 mm/18.98"

深度

327mm/12.87"

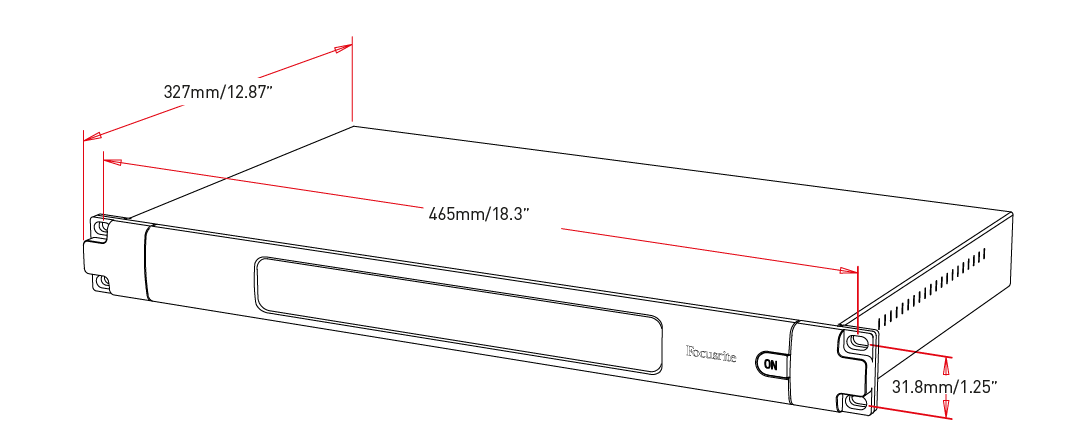

RedNet A16R MkII尺寸图。

电源要求

RedNet A16R MkII 是市电供电的。它采用“通用”电源，可在 100 V 至 240 V 的任何交流电源电压下运行。交流连接通过后面板上的标准 3 针 IEC 连接器进行。

当电源 A 和电源 B 同时连接时，电源 A 成为默认电源，因此其电流消耗大于电源 B。如果备用电源由不间断电源 (UPS) 提供，建议将其连接到输入端 B。

设备随附配套的IEC电缆；这些电缆应端接适合您所在国家/地区的电源插头。

的交流功耗 RedNet A16R MkII 是 41 W。

注意

里面没有保险丝 RedNet A16R MkII 或任何类型的其他用户可更换的组件。请将所有服务问题提交给客户支持团队（请参阅 客户支持与设备维修）。
