Andere RedNet-Systemkomponenten

Aktualisiert

Die RedNet-Hardwarepalette umfasst verschiedene Arten von I/O-Schnittstellen und die digitalen PCIe/PCIeR-Audioschnittstellenkarten, die im Hostcomputer des Systems oder in einem Gehäuse installiert werden.

Alle E/A-Einheiten können als „Break-Out“- (und/oder „Break-In“)-Boxen zum/vom Netzwerk betrachtet werden und sind alle eingebaute, netzbetriebene 19-Zoll-Rackmount-Gehäuse, sofern nicht anders angegeben.

Außerdem gibt es drei Software-Elemente: RedNet Control, Dante Controller und Dante Virtual Soundcard.

Verwenden von RedNet Control

RedNet Control spiegelt den Status der im System vorhandenen RedNet-Einheiten wider und präsentiert ein Bild, das jede Hardwareeinheit darstellt.

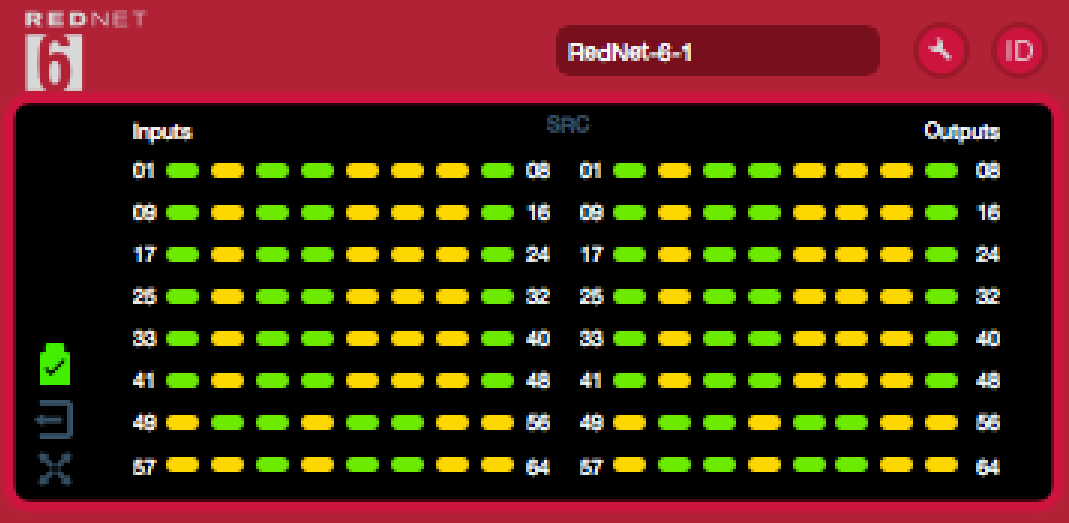

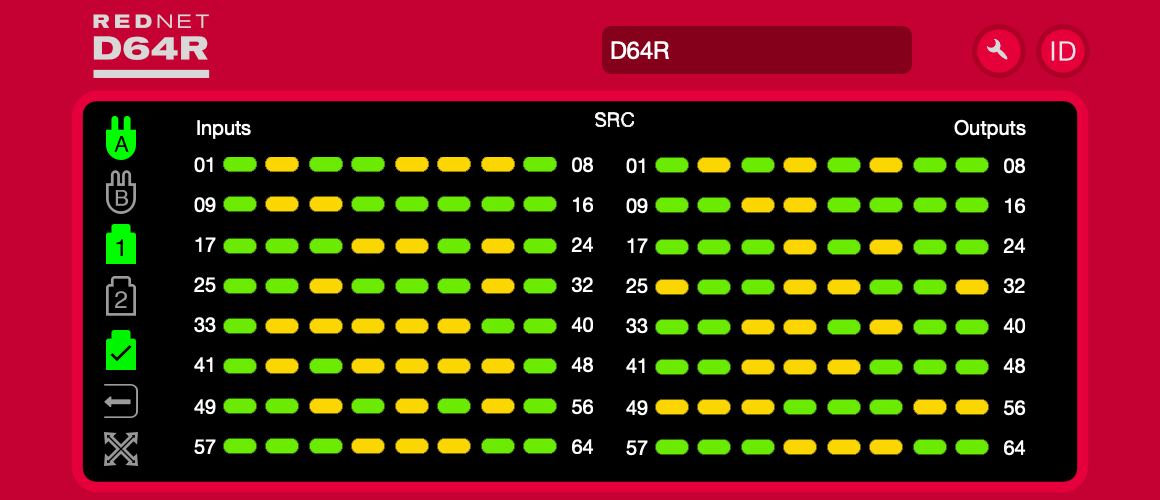

Die Screenshots oben zeigen ein RedNet 6 und ein RedNet D64R mit Signal auf jedem Kanal und einer gesperrten Netzwerkverbindung mit ausgeschalteten SRCs.


D64R: Netzteile A und B – Jedes leuchtet, wenn das Netzteil über einen Stromeingang verfügt und alle Gleichstromausgänge vorhanden sind.

D64R: Netzwerk[e] – Jedes leuchtet, wenn eine gültige Verbindung vorhanden ist.

Gesperrt – Das Gerät wurde erfolgreich mit dem Netzwerk verbunden (ändert sich zum roten Kreuz, wenn es nicht gesperrt ist).

Netzwerkleiter – Leuchtet und zeigt an, dass das Gerät der Netzwerkleiter ist.

Externe Uhr –

  • Grün: Leuchtet, wenn die externe Uhr ausgewählt und gesperrt ist.

  • Gelb: Leuchtet, wenn die externe Uhr ausgewählt, aber nicht gesperrt ist.

  • Rot: Leuchtet, wenn eine externe Uhr ausgewählt, aber nicht angeschlossen ist.

Signalmessung

Jeder Ein- und Ausgangskanal verfügt über eine virtuelle Signalanzeige. Fünf verschiedene Staaten sind vertreten:

  • Schwarz: Kein Signal vorhanden

  • Schwaches Grün: > –126 dBFS

  • Grün: –42 dBFS

  • Gelb: –6 dBFS

  • Rot: 0 dBFS

  • SRC: Zeigt an, dass Abtastratenwandler aktiv sind.

ID (Identifikation)

Klicken Sie auf das ID-Symbol RedNet_Control_ID_Icon.png identifiziert das gesteuerte Gerät durch Blinken der LEDs auf der Vorderseite.

Menü „Extras“.

Klicken Sie auf das Tools-Symbol RedNet_Control_Tools_Icon.png gibt Ihnen Zugriff auf die folgenden Systemeinstellungen:

MADI-Eingangsauswahl

Es kann immer nur eines ausgewählt werden:

  • Auto

  • Koaxial

  • Optisch

MADI-Ausgang Varispeed

Es kann immer nur eines ausgewählt werden:

  • Follow Rx (Rate und Varispeed)

  • Behoben (64/32/16)

  • Varispeed (56/28/14)

Bevorzugter Anführer

Ein/Aus-Zustand.

RedNet-Taktquelle

Es kann immer nur eines ausgewählt werden:

  • Intern (RedNet 6/D64R ist Netzwerkführer, läuft aber mit interner Uhr)

  • Wordclock-Eingang

  • MADI-Eingang

Terminierung des Wordclock-Eingangs

Markieren Sie die Option Ein/Aus. (Beendet den Wordclock-Eingang BNC mit 75 Ω.)

Wordclock-Ausgang

Es kann immer nur eines ausgewählt werden:

  • Netzwerk

  • Netzwerk (Basistarif)

  • Wordclock-Eingang

  • MADI-Eingang

Sample-Rate-Konverter

  • Aktivieren – Aktivieren Sie die Option Ein/Aus

  • MADI-Ausgaberate – Es kann immer nur eine ausgewählt werden.

    • Follow Rx (Rate und Varispeed)

    • Einzeltarif (64/56)

    • Doppeltarif (32/28)

    • Quad-Rate (16/14)

  • • SRC-Taktquelle – Es kann immer nur eine ausgewählt werden.

    • Rotes Netz

    • Wordclock-Eingang

    • MADI-Eingang
