Vielen Dank, dass Sie in das System investiert haben.
ist ein leistungsfähiges, digitales Audionetzwerksystem mit niedriger Latenz, das speziell für Musik-, Tonstudio-, Live- und Broadcast-Anwendungen entwickelt wurde. basiert auf Audinate® ’s Dante ® , eine etablierte Audio-Netzwerk-Technologie, die für ihre extreme Robustheit bekannt ist. Dante - und das RedNet-System - ist in der Lage, bis zu 512 Kanäle von bidirektionalem Audio (bei 48 kHz Abtastfrequenz) über eine einzige Gigabit-Ethernet-Verbindung zu übertragen.

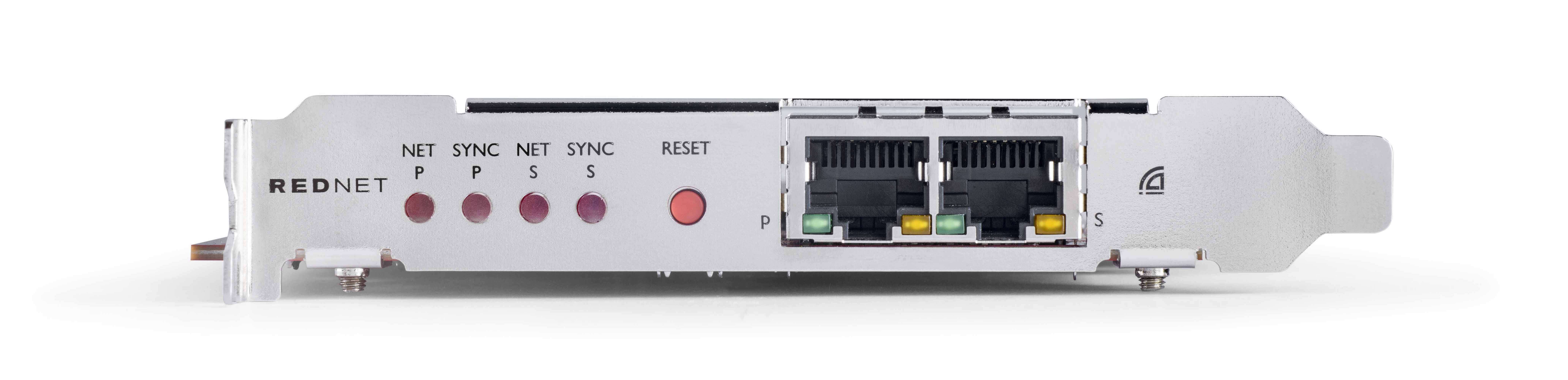

Die RedNet PCIeNX Karte stellt das Hardware-Interface zwischen dem Host-Computer und dem Ethernet-Netzwerk bereit und verbindet die verschiedenen Ein- und Ausgänge in einem RedNet-System.
-
Standard-PCI-Express-Installation
-
Kompatibel mit Standard-Netzwerk-Switches
-
128 × 128 redundante Kanäle bei bis zu 192 kHz
-
Optionales Upgrade auf 256 x 256 Audiokanäle (24 bit / 96kHz) mit Dante Ready™ und Dante Activator
-
-
Nahtloser Betrieb mit anderen - und Dante-Geräten
-
Support für macOS und Windows
-
Unterstützt AES67, Dante Domain Manager und ist SMPTE ST 2110-konform (erfordert DDM-Lizenz), was den Einsatz für die Broadcast-Bereitstellung perfekt macht.
Bei Installation in einem (mindestens) 4-spurigen PCIe-Kartensteckplatz in einem PC-, Mac- oder Thunderbolt ermöglicht die -Karte die Übertragung von bis zu 256 Kanälen (nach dem Upgrade) an die DAW über die integrierten Ethernet-Anschlüsse.
Anmerkung
Um die beste Leistung zu erzielen, empfehlen wir die Verwendung eines 16-spurigen PCIe-Kartensteckplatzes.
-
2 m Cat 6A Ethernet-Kabel
-
Sicherheitsdatenblatt
-
Focusrite Leitfaden mit wichtigen Informationen
-
Produktregistrierungskarte – Anweisungen auf der Karte enthalten Links zu:
-
RedNet Control
-
RedNet PCIe-Treiber (im Download von RedNet Control enthalten)
-
Um zu überprüfen, ob Ihr Betriebssystem (OS) mit kompatibel ist, verwenden Sie am einfachsten die Kompatibilitätsartikel in unserem Hilfezentrum:
focusritepro.zendesk.com/hc/categories/360000105489-Compatibility
Werden im Laufe der Zeit neue Betriebssystemversionen verfügbar, können Sie in unserem Hilfecenter unter folgender Adresse nach weiteren Informationen zur Kompatibilität suchen:
Ein PCIe-Steckplatz voller Höhe, halber Länge, 4x bis 16x Lane, der PCIe 2.1 unterstützt.
Das Audinate Dante-Protokoll, auf welchem basiert ist, verwendet Standard-Ethernet-Technologie für das Netzwerk. Obwohl der Dante-Datenaustausch mit anderen Netzwerkdaten gemischt werden kann, empfehlen wir für eine maximale Leistung, dass das -Audionetzwerk in sich geschlossen bleiben sollte und nicht auch für andere IT-Zwecke verwendet wird.
ist mit Cat 5e und höheren Kabeltypen kompatibel; Cat 6 STP wird bevorzugt. Es sollten Standard-RJ45-Anschlüsse mit Metallabschirmung verwendet werden, deren Kabelabschirmung mit der Steckerabschirmung verbunden ist.
Wichtig
Dieses Produkt erfüllt die FCC-Vorschriften, wenn hochwertige geschirmte Kabel zum Anschluss an andere Geräte verwendet werden. Wenn Sie keine hochwertigen abgeschirmten Kabel verwenden oder die Installationsanweisungen in diesem Handbuch nicht befolgen, kann dies zu magnetischen Störungen bei Geräten wie Radios und Fernsehern führen und Ihre FCC-Genehmigung für die Verwendung dieses Produkts in den USA ungültig machen.
-
Gigabit-fähig (1000 Mbit/s) – Switches unter dieser Bewertung werden nicht unterstützt
-
Quality of Service (QoS) mit 4 Warteschlangen
-
Diffserv (DSCP) QoS, mit strikter Priorität
-
Sollte vom Typ „verwaltet“ sein, um detaillierte Informationen über den Betrieb der einzelnen Netzverbindungen zu liefern: Anschlussgeschwindigkeit, Fehlerzähler, verwendete Bandbreite usw.
-
„Nicht blockierend“, um die volle Bandbreite aller Anschlüsse gleichzeitig zu ermöglichen
-
Ein internes Netzteil wird empfohlen – die externen „Plug-Top“ -Netzteile, die mit einigen Geräten geliefert werden, können anfällig für Störungen sein, die hörbare Artefakte erzeugen könnten
