Focusrite Control Die Software ermöglicht flexibles Mischen und Routing aller Audiosignale zu den physischen Audioausgängen sowie die Steuerung der Ausgangsmonitorpegel. Die Auswahl der Abtastrate und die digitalen Synchronisierungsoptionen sind ebenfalls verfügbar über Focusrite Control.
Anmerkung
Focusrite Control ist eine Anwendung für viele Focusrite-Interfaces. Wenn Sie ein Interface an Ihren Computer anschließen und öffnen Focusrite Control, das Schnittstellenmodell wird automatisch erkannt und die Software so konfiguriert, dass sie zu den Ein- und Ausgängen und anderen auf der Hardware verfügbaren Funktionen passt.
Öffnen Focusrite Control:
Installieren Focusrite Control auf Ihrem Computer platziert die Focusrite Control Symbol im Dock oder auf dem Desktop. Klicken Sie auf das Symbol, um zu starten Focusrite Control.

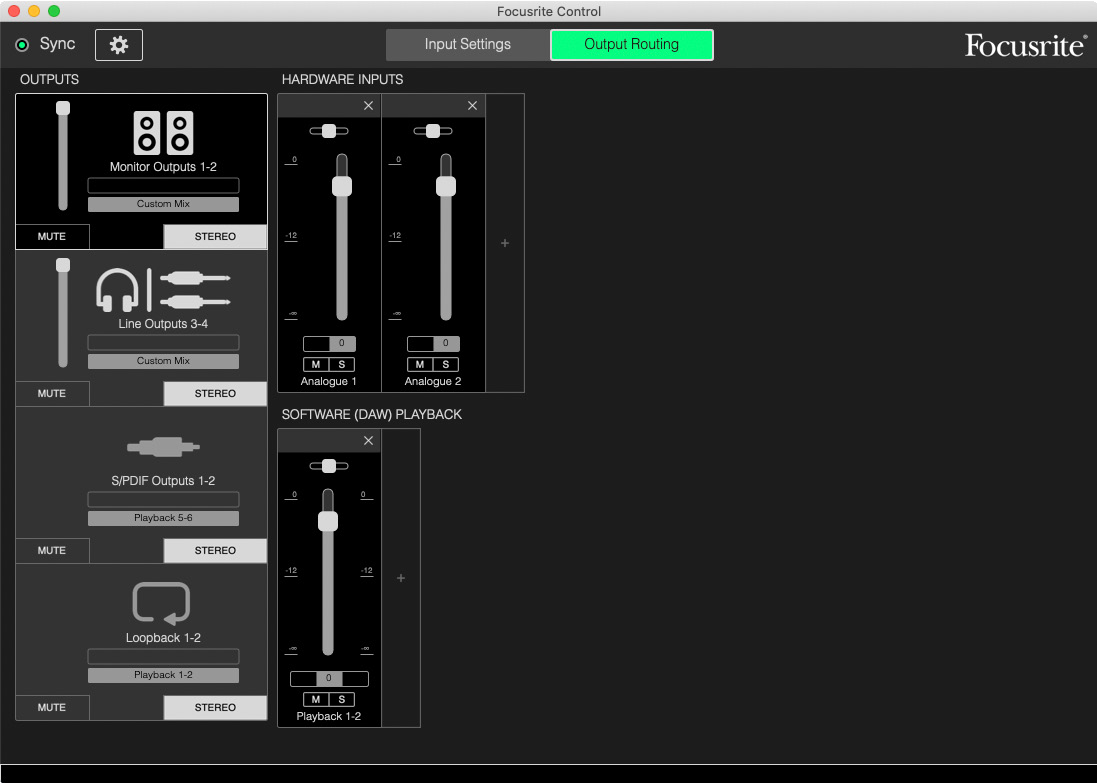

Vorausgesetzt, Ihr Scarlett-Interface ist über das USB-Kabel mit Ihrem Computer verbunden, Focusrite Control wird wie unten dargestellt angezeigt (Mac-Version dargestellt).
Bitte beachten Sie die Focusrite Control Weitere Einzelheiten finden Sie im Benutzerhandbuch. Dieses ist erhältlich bei:
Die Ein- und Ausgänge des 18i20 werden in Focusrite Control mit unterschiedlichen Kanalnummern angezeigt, je nach verwendeter Abtastrate. Die Kanalnummern variieren auch, wenn die optischen ADAT-Anschlüsse verwendet werden, je nachdem, welcher digitale E/A-Modus ausgewählt ist (siehe unten „Digitale E/A-Modi“).
Der Scarlett 18i20 3rd Gen unterstützt drei digitale I/O-Modi: Diese werden im Bereich „Geräteeinstellungen“ von Focusrite Control ausgewählt. Die Modi bestimmen, wie die Audioeingänge und -ausgänge den optischen (ADAT) Anschlüssen und den koaxialen (RCA) S/PDIF-Eingangs- und Ausgangsbuchsen zugeordnet werden.
Modus 1: Koaxial (RCA) S/PDIF
Dies ist die Werkseinstellung. Scarlett 18i20 3rd Gen übernimmt diese Zuordnungen „out-of-the-box“. Verwenden Sie diesen Modus, wenn Sie einen koaxialen S/PDIF-Audioeingang benötigen oder ein koaxiales S/PDIF-Signal als Taktquelle verwenden möchten.
|
Digitaler Anschluss |
Abtastrate (kHz) |
|||
|---|---|---|---|---|
|
44.1/48 |
88.2/96 |
176.4/192 |
||
|
Eingänge |
S/PDIF-Eingang |
S/PDIF |
S/PDIF |
S/PDIF |
|
OPTISCHER IN 1 |
ADAT 1-8 |
ADAT 1-4 |
x |
|
|
OPTISCHER EINGANG 2 |
x |
x |
x |
|
|
Ausgaben |
S/PDIF-Ausgang |
S/PDIF |
S/PDIF |
S/PDIF |
|
OPTISCHER AUSGANG 1 |
ADAT 1-8 |
ADAT 1-4 |
x |
|
|
OPTISCHER AUSGANG 2 |
ADAT 1-8 |
ADAT 1-4 |
x |
Modus 2: Optisches S/PDIF
Wählen Sie diesen Modus, wenn Sie mit einer Abtastrate von 44,1/48 oder 88,2/96 kHz arbeiten und ein S/PDIF-Signal über einen optischen Port senden oder empfangen müssen. Verwenden Sie diesen Modus auch, wenn Sie eine Taktquelle verwenden möchten, die als optisches S/PDIF-Signal gesendet wird.
|
Digitaler Anschluss |
Abtastrate (kHz) |
|||
|---|---|---|---|---|
|
44.1/48 |
88.2/96 |
176.4/192 |
||
|
Eingänge |
S/PDIF-Eingang |
x |
x |
x |
|
OPTISCHER IN 1 |
ADAT 1-8 |
ADAT 1-4 |
x |
|
|
OPTISCHER EINGANG 2 |
S/PDIF |
S/PDIF |
x |
|
|
Ausgaben |
S/PDIF-Ausgang |
S/PDIF |
S/PDIF |
S/PDIF |
|
OPTISCHER AUSGANG 1 |
ADAT 1-8 |
ADAT 1-4 |
x |
|
|
OPTISCHER AUSGANG 2 |
S/PDIF |
S/PDIF |
x |
Modus 3: Dual ADAT
Wählen Sie diesen Modus, wenn Sie bei der Arbeit mit
88,2/96 kHz Abtastrate.
|
Digitaler Anschluss |
Abtastrate (kHz) |
|||
|---|---|---|---|---|
|
44.1/48 |
88.2/96 |
176.4/192 |
||
|
Eingänge |
S/PDIF-Eingang |
x |
x |
x |
|
OPTISCHER IN 1 |
ADAT 1-8 |
ADAT 1-4 |
x |
|
|
OPTISCHER EINGANG 2 |
x |
ADAT 5-8 |
x |
|
|
Ausgaben |
S/PDIF-Ausgang |
S/PDIF |
S/PDIF |
S/PDIF |
|
OPTISCHER AUSGANG 1 |
ADAT 1-8 |
ADAT 1-4 |
x |
|
|
OPTISCHER AUSGANG 2 |
ADAT 1-8 |
ADAT 5-8 |
x |
Die folgenden Tabellen listen auf, wie die Ein- und Ausgänge des 18i20 in Focusrite Control für jeden der drei optischen I/O-Modi bei jedem der drei Abtastratenpaare angezeigt werden. Beachten Sie, dass sich die erste Ziffer in den Einträgen zu den ADAT-Kanälen auf den verwendeten Port bezieht: „ADAT 1.1“ bis „ADAT 1.4“ sind also ADAT-Kanäle 1 bis 4 am rechten Port jedes Paars, während „ADAT 2.1“ bis „ADAT 2.4“ ADAT-Kanäle 5 bis 8 am linken Port jedes Paars sind.
Bei 44,1 kHz und 48 kHz Abtastrate:
Bei 88,2 kHz und 96 kHz Abtastrate:
|
EINGÄNGE |
DIGITALER E/A-MODUS |
||
|---|---|---|---|
|
KOAXIAL S/PDIF |
OPTISCHES S/PDIF |
DUAL ADAT |
|
|
Eingang 1 |
Eingang 1 |
Eingang 1 |
Eingang 1 |
|
Eingang 2 |
Eingang 2 |
Eingang 2 |
Eingang 2 |
|
Eingang 3 |
Eingang 3 |
Eingang 3 |
Eingang 3 |
|
Eingang 4 |
Eingang 4 |
Eingang 4 |
Eingang 4 |
|
Eingang 5 |
Eingang 5 |
Eingang 5 |
Eingang 5 |
|
Eingang 6 |
Eingang 6 |
Eingang 6 |
Eingang 6 |
|
Eingang 7 |
Eingang 7 |
Eingang 7 |
Eingang 7 |
|
Eingang 8 |
Eingang 8 |
Eingang 8 |
Eingang 8 |
|
Schleife 1 |
Schleife 1 |
Schleife 1 |
Schleife 1 |
|
Loopback 2 |
Loopback 2 |
Loopback 2 |
Loopback 2 |
|
Digital In 1 |
S/PDIF 1 (über Koax-Buchse) |
S/PDIF 1 (über optischen Port) |
ADAT 1.1 |
|
Digital In 2 |
S/PDIF 2 (über Koax-Buchse) |
S/PDIF 2 (über optischen Port) |
ADAT 1.2 |
|
Digital In 3 |
ADAT 1.1 |
ADAT 1.1 |
ADAT 1.3 |
|
Digital In 4 |
ADAT 1.2 |
ADAT 1.2 |
ADAT 1.4 |
|
Digital In 5 |
ADAT 1.3 |
ADAT 1.3 |
ADAT 2.1 |
|
Digital In 6 |
ADAT 1.4 |
ADAT 1.4 |
ADAT 2.2 |
|
Digital In 7 |
x |
x |
ADAT 2.3 |
|
Digital In 8 |
x |
x |
ADAT 2.4 |
|
AUSGABEN |
DIGITALER E/A-MODUS |
|||
|---|---|---|---|---|
|
KOAXIAL S/PDIF |
OPTISCHES S/PDIF |
DUAL ADAT |
DUAL-ADAT-AUSGANG-VOREINSTELLUNG* |
|
|
Ausgabe 1 |
Ausgabe 1 |
Ausgabe 1 |
Ausgabe 1 |
Ausgabe 1 |
|
Ausgabe 2 |
Ausgabe 2 |
Ausgabe 2 |
Ausgabe 2 |
Ausgabe 2 |
|
Ausgabe 3 |
Ausgabe 3 |
Ausgabe 3 |
Ausgabe 3 |
Ausgabe 3 |
|
Ausgabe 4 |
Ausgabe 4 |
Ausgabe 4 |
Ausgabe 4 |
Ausgabe 4 |
|
Ausgabe 5 |
Ausgabe 5 |
Ausgabe 5 |
Ausgabe 5 |
Ausgabe 5 |
|
Ausgabe 6 |
Ausgabe 6 |
Ausgabe 6 |
Ausgabe 6 |
Ausgabe 6 |
|
Ausgabe 7 |
Ausgabe 7 |
Ausgabe 7 |
Ausgabe 7 |
Ausgabe 7 |
|
Ausgabe 8 |
Ausgabe 8 |
Ausgabe 8 |
Ausgabe 8 |
Ausgabe 8 |
|
Ausgabe 9 |
Ausgabe 9 |
Ausgabe 9 |
Ausgabe 9 |
Ausgabe 9 |
|
Ausgabe 10 |
Ausgabe 10 |
Ausgabe 10 |
Ausgabe 10 |
Ausgabe 10 |
|
Ausgabe 11 |
S/PDIF 1 (über Koax-Buchse) |
S/PDIF 1 (über Koax-Buchse und optischen Port) |
S/PDIF 1 (über Koax-Buchse) |
ADAT 1.1 |
|
Ausgabe 12 |
S/PDIF 2 (über Koax-Buchse) |
S/PDIF 2 (über Koaxial-Buchse und optischen Port) |
S/PDIF 2 (über Koax-Buchse) |
ADAT 1.2 |
|
Ausgabe 13 |
ADAT 1.1 |
ADAT 1.1 |
ADAT 1.1 |
ADAT 1.3 |
|
Ausgabe 14 |
ADAT 1.2 |
ADAT 1.2 |
ADAT 1.2 |
ADAT 1.4 |
|
Ausgabe 15 |
ADAT 1.3 |
ADAT 1.3 |
ADAT 1.3 |
ADAT 2.1 |
|
Ausgabe 16 |
ADAT 1.4 |
ADAT 1.4 |
ADAT 1.4 |
ADAT 2.2 |
|
Ausgabe 17 |
x |
x |
ADAT 2.1 |
ADAT 2.3 |
|
Ausgabe 18 |
x |
x |
ADAT 2.2 |
ADAT 2.4 |
|
Ausgabe 19 |
x |
x |
x |
x |
|
Ausgabe 20 |
x |
x |
x |
x |
*Um acht ADAT-Ausgangskanäle zu erhalten, wählen Sie bitte die Voreinstellung „DUAL ADAT OUTPUT“ von Focusrite Control.
Bei 176,4 kHz und 192 kHz Abtastrate:
