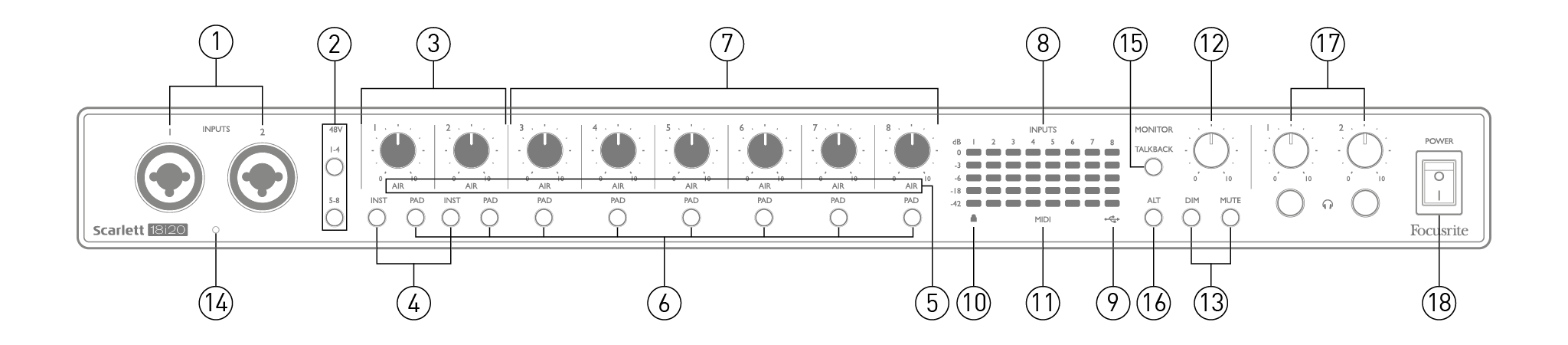

Auf der Vorderseite befinden sich sämtliche Regler für Eingangsverstärkung und Überwachung sowie zwei der Eingangsanschlüsse für Mikrofon-, Line- und Instrumentensignale.
-
Eingänge 1 und 2 – „Combo“-Eingangsbuchsen – schließen Sie hier Mikrofone, Instrumente (z. B. Gitarre) oder Line-Pegel-Signale an. Combo-Buchsen akzeptieren sowohl XLR- als auch 6,35-mm-Buchsen. Mikrofone werden über XLR-Stecker angeschlossen: Instrumente und Line-Pegel-Signale werden über 6,35-mm-Klinkenstecker vom Typ TS oder TRS angeschlossen. Die Vorverstärkung ist für Mikrofone geeignet, wenn ein XLR-Stecker eingesteckt ist, und für Signale mit höherem Pegel, wenn ein Klinkenstecker eingesteckt ist. Schließen Sie nichts anderes als ein Mikrofon – z. B. den Ausgang eines Soundmoduls oder einer FX-Einheit – über einen XLR-Stecker an, da der Signalpegel den Vorverstärker überlastet und zu Verzerrungen führt. Wenn die Phantomspeisung aktiviert ist, können Sie Ihr Gerät beschädigen.
-
48 V – zwei Schalter (1-4, 5-8) aktivieren 48-V-Phantomspeisung an den XLR-Kontakten der Combo-Anschlüsse für die Mikrofoneingänge 1-4 bzw. 5-8. (Beachten Sie, dass sich die Eingänge 3 bis 8 auf der Rückseite befinden.) Die Schalter verfügen jeweils über eine zugehörige rote LED, die anzeigt, dass die Phantomspeisung ausgewählt ist.
-
Verstärkung 1 und 2 – Passen Sie die Eingangsverstärkung für die Signale an den Eingängen 1 und 2 an.
-
INST – zwei Schalter, die die Eingangskonfiguration für die Buchsenkontakte an den Eingängen 1 und 2 ändern. Wenn INST ausgewählt ist, werden Verstärkungsbereich und Eingangsimpedanz geändert (relativ zu LINE) und der Eingang wird unsymmetrisch gemacht. Dies optimiert ihn für den direkten Anschluss von Instrumenten (über einen 2-poligen (TS) Klinkenstecker). Wenn INST ausgeschaltet ist, sind die Eingänge für den Anschluss von Line-Pegel-Signalen geeignet. Line-Pegel-Signale können entweder symmetrisch über eine 3-polige (TRS) Buchse oder unsymmetrisch über eine 2-polige (TS) Buchse angeschlossen werden. „INST“ leuchtet rot, wenn der Instrumentenmodus ausgewählt ist. INST kann auch über Focusrite Control ausgewählt werden.
-
AIR – acht gelbe LEDs zeigen die Auswahl des AIR-Modus für jeden Kanal an. Der über Focusrite Control ausgewählte AIR-Modus ändert den Frequenzgang der Eingangsstufe, um die klassischen, transformatorbasierten Focusrite ISA-Mikrofonvorverstärker zu modellieren.
-
PAD – acht Schalter zur Auswahl der PAD-Funktion für jeden Kanal. PAD verringert den Signalpegel an Ihr DAW um 10 dB; verwenden Sie es, wenn die Eingangsquelle einen besonders hohen Pegel hat. „PAD“ leuchtet rot, wenn es aktiv ist. PAD kann auch über Focusrite Control ausgewählt werden.
-
Verstärkung 3 bis 8 – Passen Sie die Eingangsverstärkung für die Signale an den Eingängen 3 bis 8 an. (Beachten Sie, dass sich die Anschlüsse für diese Eingänge auf der Rückseite befinden.)
-
Eingangsanzeigen – acht 5-Segment-LED-Balkenanzeigen, die die Signalpegel der acht analogen Eingangssignale anzeigen. Die Anzeigen zeigen den Signalpegel nach der Eingangsverstärkungsstufe an, und daher wird ihre Anzeige von den Verstärkungsreglern beeinflusst. Die LEDs leuchten bei -42 (grün, „Signal vorhanden“),
-18 (grün), -6 (grün), -3 (gelb) und 0 dB (rot). Ein Pegel von 0 dBFS führt zu digitalem Clipping und sollte immer vermieden werden.
-
USB-Aktiv-LED – eine grüne LED leuchtet, wenn das Scarlett angeschlossen und von Ihrem Computer erkannt wird.
-
Gesperrt – eine grüne LED bestätigt die Synchronisierung der Uhr, entweder mit der Scarlett 18i20 3rd Genoder an einen externen Digitaleingang.
-
MIDI-LED – grüne LED, leuchtet, wenn MIDI-Daten am MIDI-IN-Port empfangen werden.
-
MONITOR – Pegelregler für den Hauptmonitorausgang: Dieser regelt normalerweise den Pegel an den Hauptmonitorausgängen auf der Rückseite, kann aber in Focusrite Control so konfiguriert werden, dass der Pegel an jedem der zehn analogen Ausgänge des Geräts angepasst werden kann.
-
DIM und MUTE – zwei Schalter zur Steuerung der Monitorausgänge des 18i20; DIM reduziert die Ausgangspegel um 18 dB, während MUTE die Ausgänge ausschaltet. Standardmäßig wirken sich diese Schalter auf die MAIN-Monitorausgänge 1 und 2 aus, aber in Focusrite Control können Sie sie so konfigurieren, dass sie jeden der analogen Ausgänge steuern. Die Schalter haben jeweils eine zugehörige LED (DIM: gelb, MUTE: rot), die anzeigt, dass die Funktion ausgewählt ist. DIM und MUTE können auch über Focusrite Control ausgewählt werden.
-
Talkback-Mikrofon
-
TALKBACK – Drücken und halten Sie diese Taste, um Talkback zu aktivieren. Wenn es aktiviert ist, leuchtet „TALKBACK“ grün und das Talkback-Mikrofon [14] kann an die verschiedenen Ausgänge des 18i20 weitergeleitet werden. Standardmäßig wird Talkback an die beiden Kopfhörerausgänge [17] weitergeleitet, aber die Weiterleitung kann in Focusrite Control so konfiguriert werden, dass jede beliebige Kombination von Ausgängen versorgt wird. Diese Taste ist „momentan“ – Talkback ist nur aktiv, während sie gedrückt ist. Talkback kann auch über Focusrite Control aktiviert werden, kurzzeitig oder rastend.
-
ALT – wenn die ALT-Funktion in Focusrite Control aktiviert ist, wird durch Drücken dieser Taste der Hauptmonitormix von den MAIN LINE OUTPUTS 1 und 2 auf die ALT LINE OUTPUTS 3 und 4 umgeleitet. Schließen Sie ein Paar sekundärer Monitorlautsprecher an die ALT-Ausgänge an und wählen Sie ALT, um zwischen Ihren Hauptmonitoren und dem sekundären Paar umzuschalten. „ALT“ leuchtet grün, wenn ausgewählt. Diese Funktion kann auch über Focusrite Control ausgewählt werden. (Beachten Sie, dass bei aktiviertem ALT die nicht verwendeten Line-Ausgänge stummgeschaltet sind: Um beispielsweise die Line-Ausgänge 3 und 4 für einen anderen Zweck zu verwenden, schalten Sie sie zunächst in Focusrite Control stumm.)
-
Kopfhörerlautstärke 1 und 2 – schließen Sie ein oder zwei Kopfhörer an die beiden 6,25 mm (¼ Zoll) TRS-Klinkenbuchsen unterhalb der Bedienelemente an. Die Kopfhörerausgänge übertragen immer die Signale, die aktuell an die analogen Ausgänge 7/8 und 9/10 (als Stereopaare) in Focusrite Control geleitet werden.
-
POWER – Wechselstrom-Netzschalter.
-

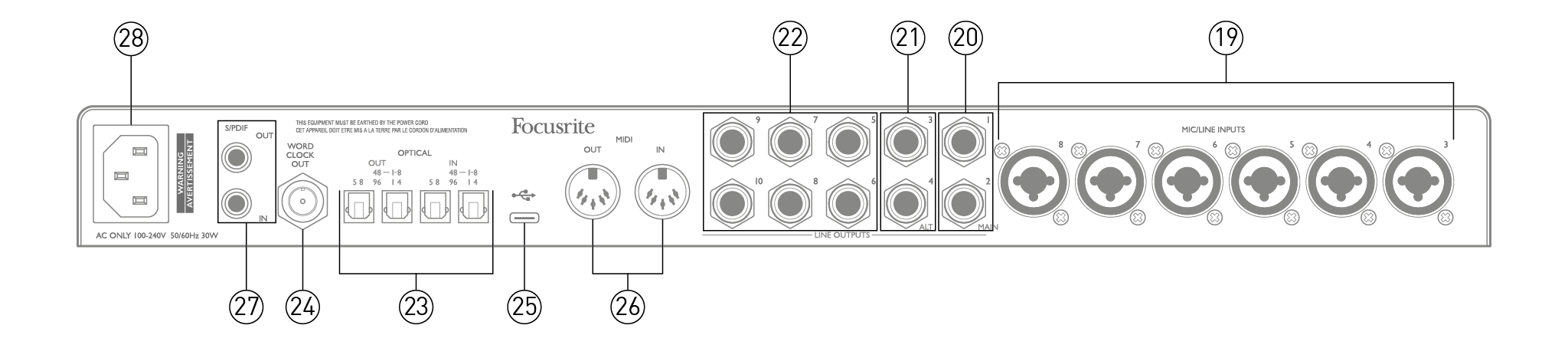

MIC/LINE-EINGÄNGE 3 bis 8 – Combo-Eingangsbuchsen – schließen Sie weitere Mikrofone oder Line-Pegel-Signale je nach Bedarf über XLR- oder ¼”-Buchsen (6,35 mm) an. Für Line-Pegel-Signale können entweder ¼”-TRS- (symmetrisch) oder TS- (unsymmetrisch) Klinkenstecker verwendet werden.
-
LINE-AUSGÄNGE 1 und 2 (MAIN) – zwei symmetrische analoge Line-Ausgänge an 6,35 mm (¼ Zoll) großen Klinkenbuchsen; verwenden Sie TRS-Buchsen für eine symmetrische Verbindung oder TS-Buchsen für eine unsymmetrische Verbindung. Wir empfehlen, wenn möglich symmetrische Verbindungen zu verwenden, um Erdungs- und Brummprobleme zu minimieren. Diese werden im Allgemeinen zum Ansteuern der Hauptlautsprecher L und R Ihres Überwachungssystems verwendet. Die Signale an den Ausgängen können jedoch in Focusrite Control definiert werden.
-
LINE-AUSGÄNGE 3 und 4 (ALT) – schließen Sie hier ein zweites Paar Monitorlautsprecher an, um die ALT-Funktion des 18i20 zu nutzen. Die Ausgänge sind elektrisch identisch mit den Line-Ausgängen 1 und 2. Die Signale an den Ausgängen können in Focusrite Control definiert werden.
-
LINE-AUSGÄNGE 5 bis 10 – sechs weitere Line-Ausgänge mit identischen elektrischen Eigenschaften wie die Line-Ausgänge 1 bis 4. Die an diesen Ausgängen verfügbaren Signale werden in Focusrite Control definiert und können zum Ansteuern der zusätzlichen Lautsprecher in einem Mehrkanal-Überwachungssystem oder zum Ansteuern externer FX-Prozessoren verwendet werden.
-
OPTICAL IN und OUT – vier TOSLINK-Anschlüsse für die Verarbeitung von acht Kanälen digitalen Audios im ADAT-Format mit Abtastraten von entweder 44,1/48 kHz oder 88,2/96 kHz. Bei Abtastraten von 44,1/48 kHz wird nur der rechte Port jedes Paars verwendet; bei Abtastraten von 88,2/96 kHz werden beide Ports verwendet, wobei der rechte Port die ADAT-Kanäle 1-4 und der linke Port die ADAT-Kanäle 5-8 überträgt. (Beachten Sie, dass der optische Eingang und Ausgang deaktiviert sind, wenn Abtastraten von 176,4/192 kHz verwendet werden.) Der linke Port jedes Paars (IN und OUT) kann so konfiguriert werden, dass er ein zweikanaliges S/PDIF-Signal von/an eine externe Quelle mit optischem S/PDIF-E/A empfängt und überträgt: Diese Option wird über Focusrite Control ausgewählt. Weitere Einzelheiten finden Sie in den Kanallistentabellen im Anhang.
-
WORD CLOCK OUT – ein BNC-Anschluss für den Scarlett 18i20 3rd GenWord Clock des Geräts; dieser kann zur Synchronisierung anderer digitaler Audiogeräte verwendet werden, die Teil des Aufnahmesystems sind. Die Quelle der Sample-Clock-Synchronisierung, die vom Scarlett 18i20 3rd Gen wird aus Focusrite Control ausgewählt.
-
-
MIDI IN und MIDI OUT – Standard 5-polige DIN-Buchsen für den Anschluss externer MIDI-Geräte. Scarlett 18i20 3rd Gen fungiert als MIDI-Schnittstelle und ermöglicht die Verteilung von MIDI-Daten von/zu Ihrem Computer an zusätzliche MIDI-Geräte.
-
S/PDIF IN und OUT – zwei Phono-Buchsen (RCA) für die Übertragung digitaler Zweikanal-Audiosignale in oder aus dem Scarlett 18i20 3rd Gen, im S/PDIF-Format. Beachten Sie, dass S/PDIF-Eingänge und -Ausgänge bei Abtastraten von 176,4/192 kHz nicht verfügbar sind. Weitere Einzelheiten finden Sie in den Kanallistentabellen im Anhang.
-
Wechselstromnetz – Standard-IEC-Buchse.
Der Scarlett 18i20 3rd Gen muss mit dem mitgelieferten Netzkabel an das Stromnetz angeschlossen werden. Stecken Sie den IEC-Stecker in die IEC-Buchse auf der Rückseite. Bei Verwendung des Scarlett 18i20 3rd Gen Bei Verwendung mit einem Computer (also nicht als „eigenständiger“ Mixer) empfehlen wir, das Gerät erst einzuschalten, wenn die USB-Verbindung hergestellt wurde.
Zum Anschließen des Scarlett 18i20 3rd Gen an das Stromnetz anschließen, verwenden Sie das mitgelieferte Netzkabel. Stecken Sie den IEC-Stecker in die IEC-Buchse auf der Rückseite. Bei Verwendung des Scarlett 18i20 3rd Gen Bei der Verwendung mit einem Computer (und nicht als „eigenständiger“ Mixer) schalten Sie das Gerät erst ein, nachdem Sie das USB-Kabel angeschlossen haben.
USB-Anschlusstypen: Der Scarlett 18i20 3rd Gen verfügt über einen einzigen USB 2.0-Anschluss vom Typ C (auf der Rückseite). Sobald die Softwareinstallation abgeschlossen ist, schließen Sie den Scarlett 18i20 3rd Gen an Ihren Computer; wenn Ihr Computer über einen USB-Anschluss vom Typ A verfügt, verwenden Sie das mit dem Gerät mitgelieferte USB-Kabel vom Typ A auf Typ C. Wenn Ihr Computer über einen USB-Anschluss vom Typ C verfügt, besorgen Sie sich bei einem Computerhändler ein Kabel vom Typ C auf Typ C.
USB-Standards: Beachten Sie, dass die Scarlett 18i20 3rd Gen ist ein USB 2.0-Gerät. Für die USB-Verbindung ist ein USB 2.0-kompatibler Anschluss an Ihrem Computer erforderlich. Es funktioniert nicht mit USB 1.0/1.1-Anschlüssen. Ein USB 3.0-Anschluss unterstützt jedoch ein USB 2.0-Gerät.
Wenn das USB-Kabel angeschlossen ist, schalten Sie das Scarlett 18i20 3rd Gen mit dem Netzschalter auf der Rückseite einschalten.
Der Scarlett 18i20 3rd Gen ist kompatibel mit jeder Windows-basierten DAW, die ASIO oder WDM unterstützt, oder jeder Mac-basierten DAW, die Core Audio verwendet. Nachdem Sie die Schritte der ersten Schritte ausgeführt haben, können Sie mit der Verwendung Ihres Scarlett 18i20 3rd Gen mit der DAW Ihrer Wahl.
Bitte beachten Sie - Ihre DAW wählt möglicherweise nicht automatisch die Scarlett 18i20 3rd Gen als Standard-E/A-Gerät. Sie müssen manuell auswählen Focusrite USB ASIO als Treiber für Ihre DAWs Audio-Einrichtung* Seite. Bitte lesen Sie die Dokumentation (oder Hilfedateien) Ihrer DAW, wenn Sie nicht sicher sind, wo Sie den ASIO/Core Audio-Treiber auswählen. Das folgende Beispiel zeigt die korrekte Konfiguration in Ableton Live Lite Einstellungen Panel (Windows-Version angezeigt).
*Typischer Name. Die Terminologie kann je nach DAW unterschiedlich sein.
Sobald das Scarlett 18i20 3rd Gen als bevorzugtes Audiogerät* in Ihrer DAW eingestellt ist, werden alle Ein- und Ausgänge in den Audio-E/A-Einstellungen Ihrer DAW angezeigt. Abhängig von Ihrer DAW müssen Sie möglicherweise vor der Verwendung bestimmte Ein- oder Ausgänge aktivieren.
Die beiden folgenden Beispiele zeigen zwei Eingänge und zwei Ausgänge, die auf den Input- und Output-Konfigurationsseiten von Ableton Live aktiviert sind.
|
|
|
*Typischer Name. Die Terminologie kann je nach DAW unterschiedlich sein.
Zwei zusätzliche Eingänge, Eingänge 9/10 sind auf der Input Config-Seite der I/O-Einstellungen Ihrer DAW aufgeführt. Dies sind virtuelle „Loopback“-Eingänge innerhalb der Software, keine zusätzlichen physischen Eingänge. Sie können Loopback verwenden, um DAW-Tracks von Quellen innerhalb Ihres Computers aufzunehmen, z. B. von einem Webbrowser. Focusrite Control enthält eine Schleife 1-2 Registerkarte „Mix“, wo Sie auswählen können, welche Eingaben aufgezeichnet werden sollen.
Ausführliche Informationen zur Verwendung der Loopback-Eingänge finden Sie im Focusrite Control-Benutzerhandbuch.
Der Scarlett 18i20 3rd Gen ist eine ausgezeichnete Wahl für verschiedene Aufzeichnungs- und Überwachungsanwendungen. Einige typische Konfigurationen sind unten dargestellt.

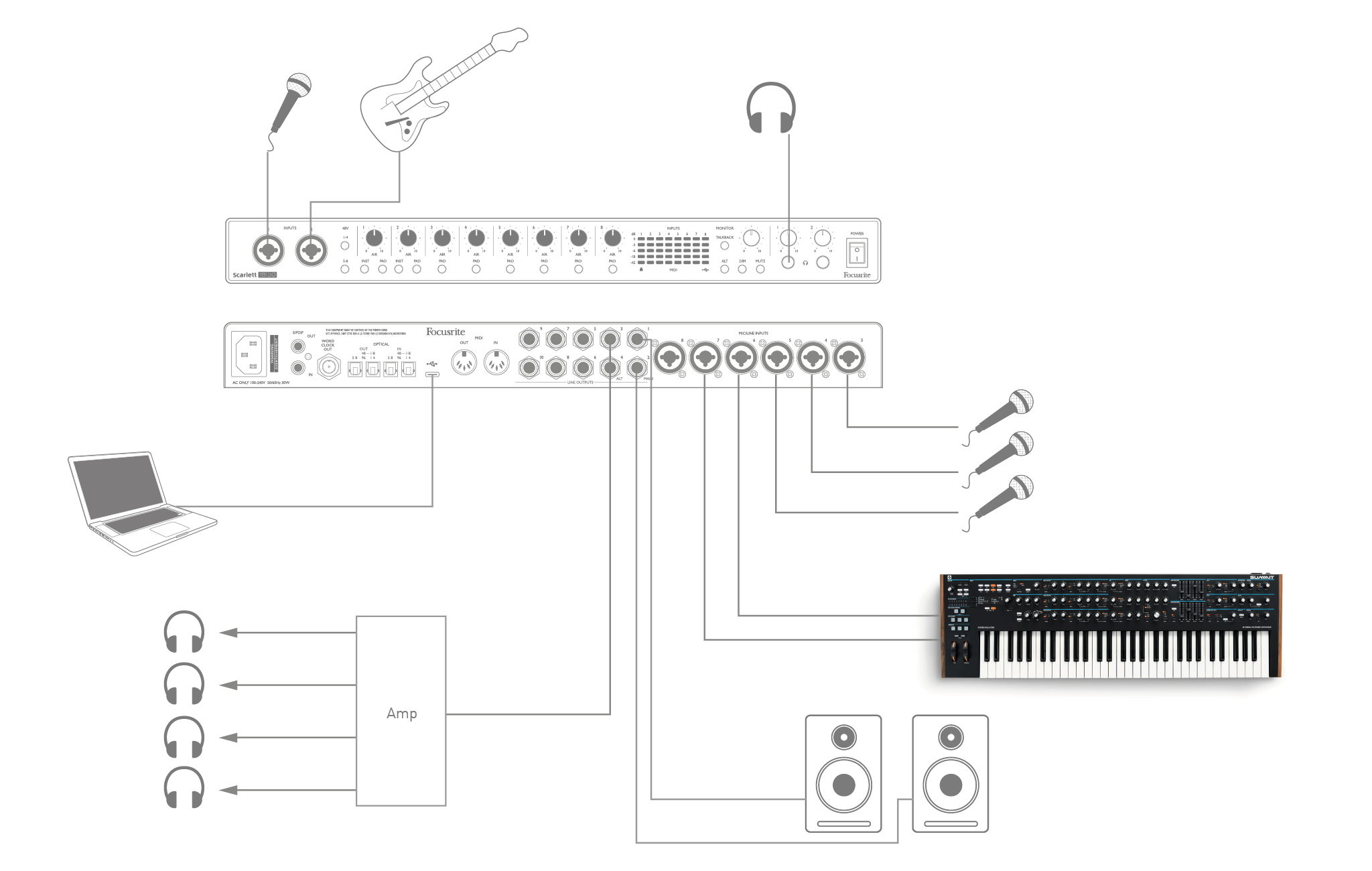

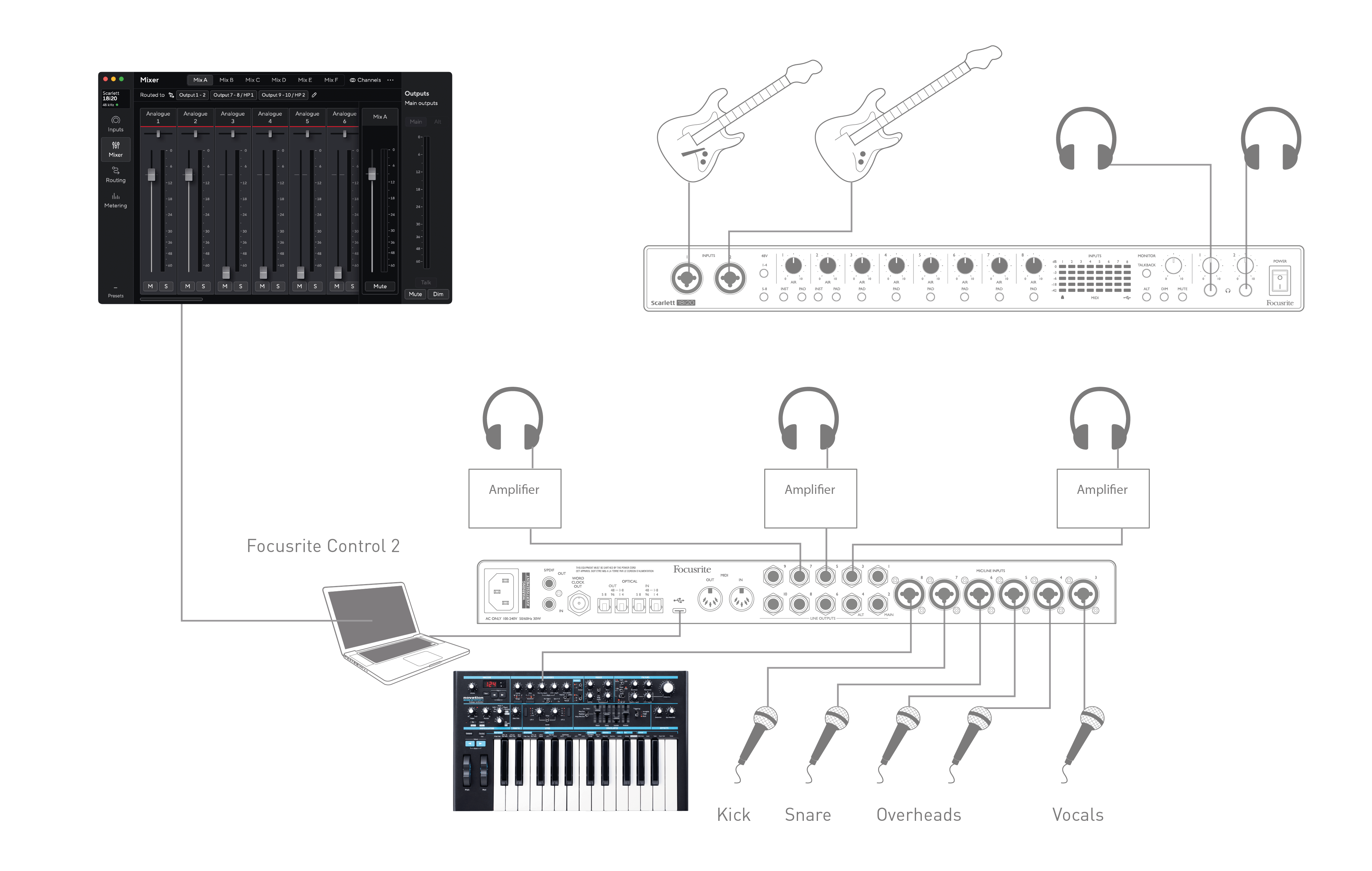

Dieses Setup zeigt eine typische Konfiguration für die Aufnahme einer Gruppe von Musikern mit DAW-Software auf einem Mac oder PC.
Eine Auswahl von Quellen – Mikrofone, Gitarre und Keyboard – werden angeschlossen an das Scarlett 18i20 3rd Gen's Eingänge. Nur die Eingänge 1 und 2 können so konfiguriert werden, dass sie Instrumente direkt akzeptieren. Daher haben wir uns entschieden, die Gitarre an Eingang 2 anzuschließen. Stellen Sie sicher, dass für diesen Eingang INST ausgewählt ist.
Die Verbindung zum PC oder Mac mit DAW-Software erfolgt über das mitgelieferte USB-Kabel. Dieses überträgt alle Eingangs- und Ausgangssignale zwischen der DAW und dem Scarlett 18i20 3rd Gen. Sobald die Audio-Einstellungen im DAW konfiguriert sind, wird jede Eingangsquelle zur Aufnahme auf ihre eigene DAW-Spur geleitet.
Im Zusammenhang mit digitalen Audiosystemen werden Sie häufig den Begriff „Latenz“ hören. Im Fall der oben beschriebenen einfachen DAW-Aufnahmeanwendung ist die Latenz die Zeit, die Ihre Eingangssignale benötigen, um Ihren Computer und Ihre Audiosoftware zu durchlaufen und über Ihre Audioschnittstelle wieder herauszukommen. Obwohl dies in den meisten einfachen Aufnahmesituationen kein Problem darstellt, kann die Latenz unter bestimmten Umständen für einen Künstler ein Problem darstellen, der aufnehmen und gleichzeitig seine Eingangssignale überwachen möchte. Dies kann der Fall sein, wenn Sie die Größe des Aufnahmepuffers Ihrer DAW erhöhen müssen, was erforderlich sein kann, wenn Sie Overdubs für ein besonders großes Projekt mit vielen DAW-Tracks, Softwareinstrumenten und FX-Plug-Ins aufnehmen. Häufige Symptome einer zu niedrigen Puffereinstellung können Audiostörungen (Klicks und Knacken) oder eine besonders hohe CPU-Auslastung in Ihrer DAW sein (die meisten DAWs verfügen über eine CPU-Überwachungsfunktion). Bei den meisten DAWs können Sie die Puffergröße von ihrem Audioeinstellungen* Kontrollseite.

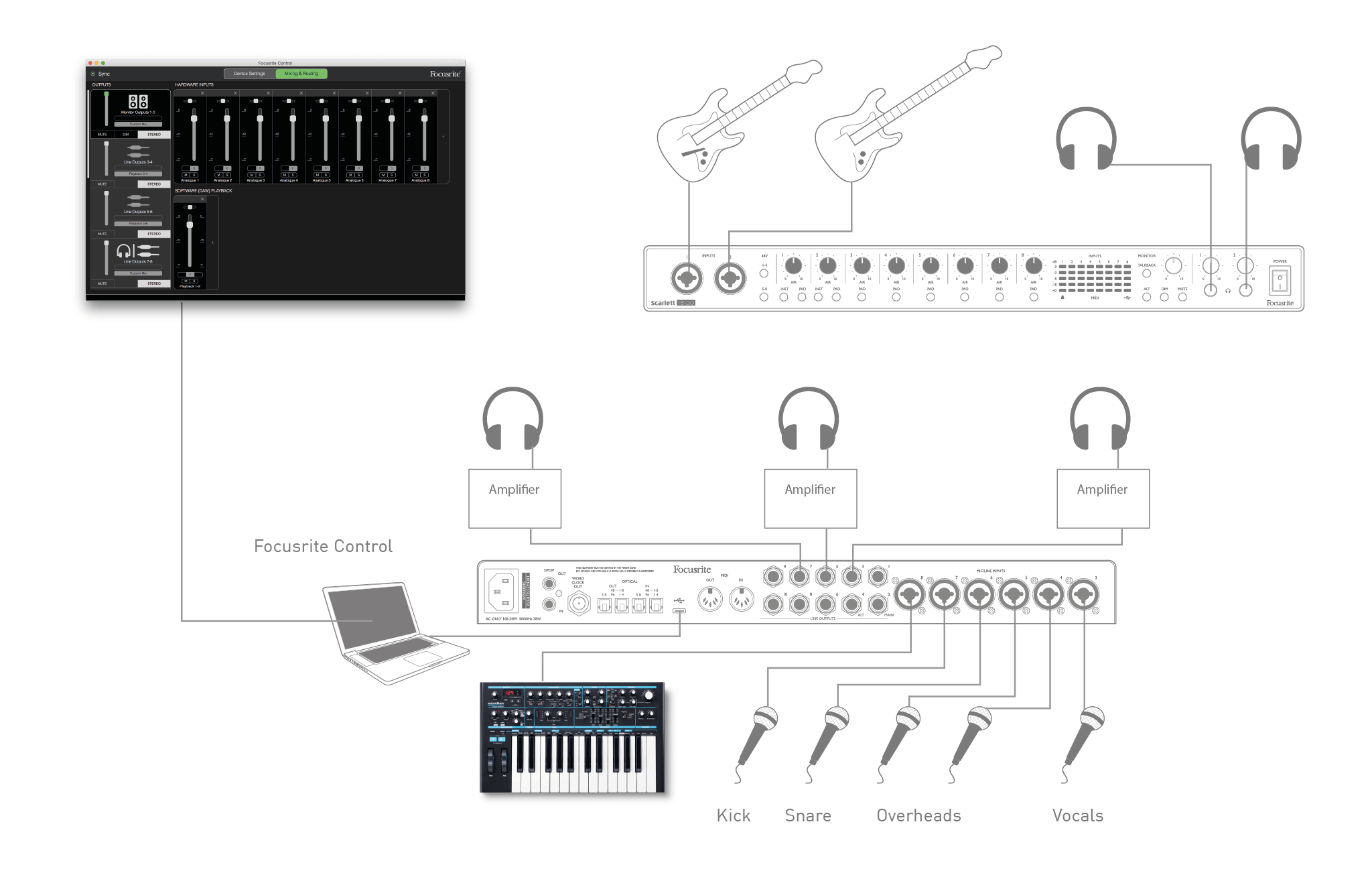

Der Scarlett 18i20 3rd Genermöglicht mit Focusrite Control „Zero Latency Monitoring“, wodurch dieses Problem gelöst wird. Sie können Ihre Eingangssignale direkt an die Scarlett 18i20 3rd GenKopfhörerausgänge von . Dadurch können die Musiker sich selbst mit extrem geringer Latenz – also praktisch in „Echtzeit“ – zusammen mit der Computerwiedergabe hören. Die Eingangssignale des Computers werden von dieser Einstellung in keiner Weise beeinflusst. Beachten Sie jedoch, dass Effekte, die den Live-Instrumenten durch Software-Plug-Ins hinzugefügt werden, über die Kopfhörer nicht zu hören sind, obwohl die FX auf der Aufnahme immer noch vorhanden sind.
Im Beispiel erhält jedes Bandmitglied seinen eigenen Monitormix, da jeder über seine „eigene“ Scarlett 18i20 3rd Gen Ausgabe. Mit Focusrite Control können Sie bis zu acht separate Mischungen definieren und diese Mischungen können sowohl zuvor aufgezeichnete DAW-Spuren als auch die aktuellen Eingangssignale enthalten.
Wenn Sie Direct Monitoring verwenden, achten Sie darauf, dass Ihre DAW-Software nicht so eingestellt ist, dass Eingänge (das, was Sie gerade aufnehmen) an Ausgänge weitergeleitet werden. Wenn dies der Fall ist, hören sich die Musiker „zweimal“, wobei ein Signal als Echo hörbar verzögert ist.
Die 1/4-Zoll-Hauptausgänge auf der Rückseite (Line-Ausgänge 1 und 2) werden normalerweise zum Ansteuern Ihrer primären Monitorlautsprecher verwendet. Aktive Monitore verfügen über interne Verstärker mit Lautstärkeregler und können direkt angeschlossen werden. Passive Lautsprecher erfordern einen separaten Stereoverstärker; die Ausgänge auf der Rückseite sollten mit den Eingängen des Verstärkers verbunden werden.

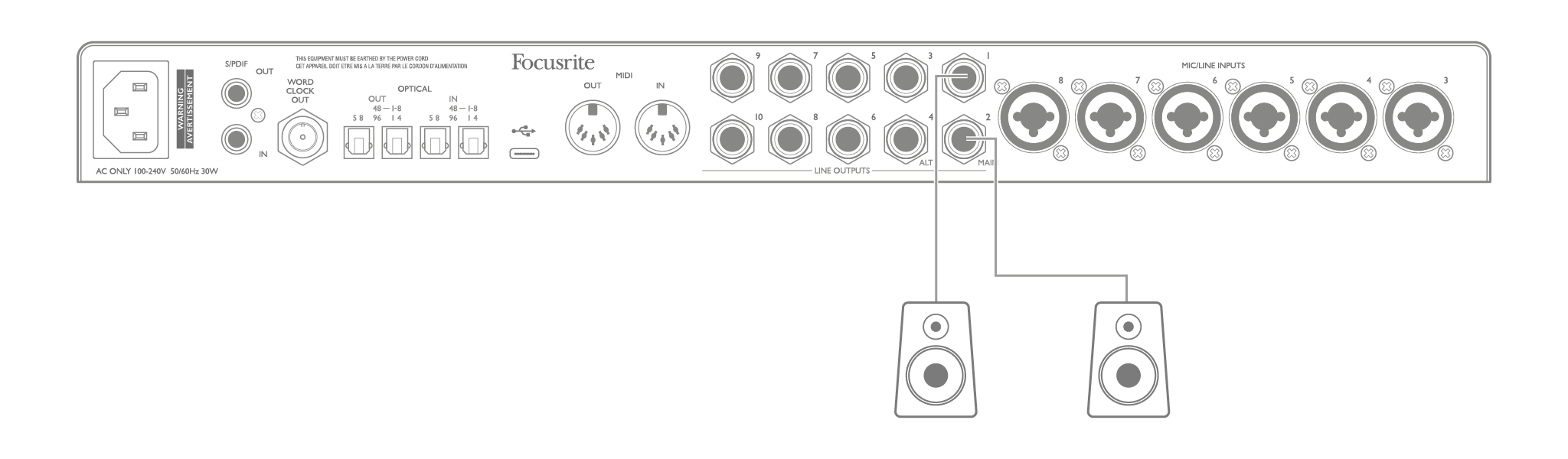

Anschluss von Aktivlautsprechern:

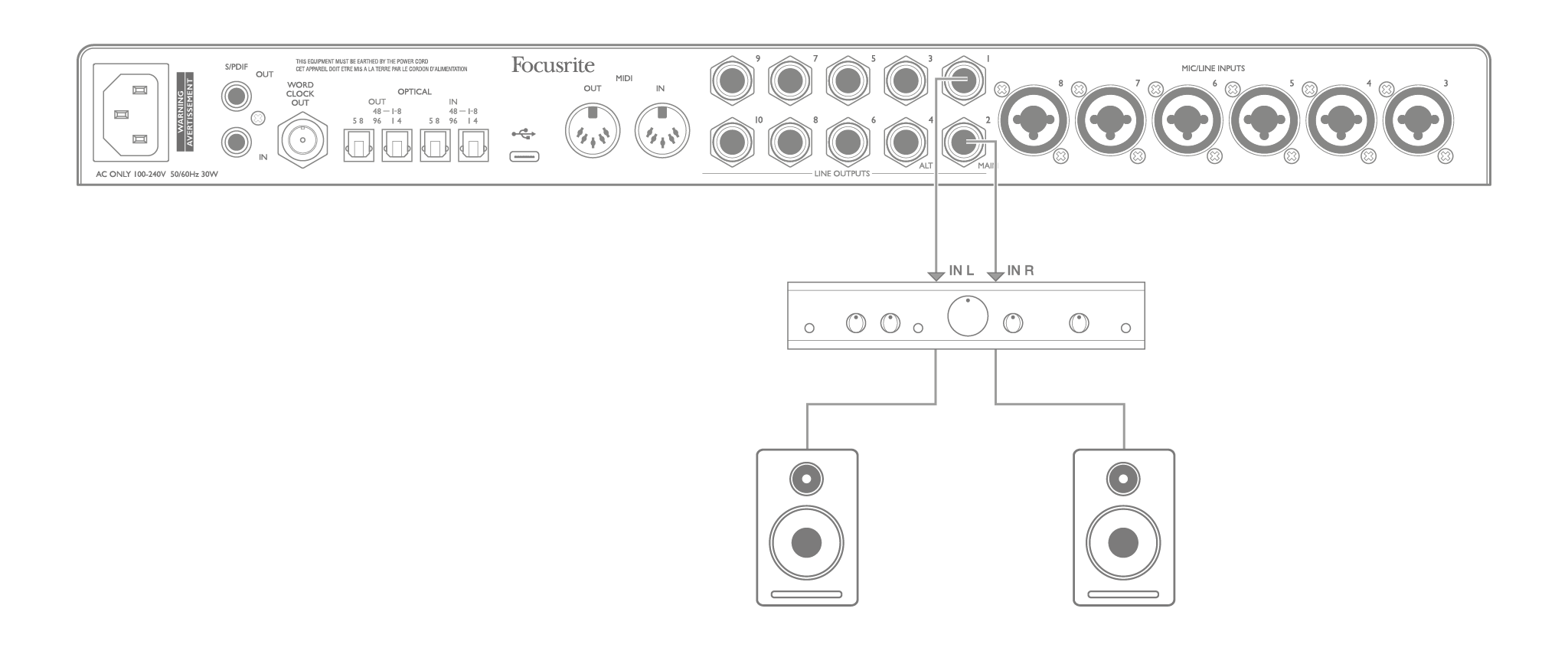

Anschluss passiver Lautsprecher an einen Stereo-Verstärker:
Alle Line-Ausgangsanschlüsse sind 3-polige (TRS) ¼” (6,35 mm) Klinkenbuchsen und elektronisch symmetrisch. Typische Verbraucherverstärker (Hi-Fi) und kleine Aktivmonitore haben wahrscheinlich unsymmetrische Eingänge, entweder an Phono-Buchsen (RCA) oder über einen 3,5 mm 3-poligen Klinkenstecker, der für den direkten Anschluss an einen Computer vorgesehen ist. Verwenden Sie in beiden Fällen ein Kabel mit Klinkensteckern an einem Ende.
Professionelle Aktivmonitore und professionelle Leistungsverstärker verfügen im Allgemeinen über symmetrische Eingänge.
Beim Mischen möchten Sie möglicherweise mehrere zusätzliche Lautsprecherpaare (Mittelfeld, Nahfeld usw.) verwenden, um zu prüfen, wie gut Ihr Mix auf andere Lautsprechertypen übertragen wird. Sie können zusätzliche Lautsprecherpaare an andere Line-Ausgangspaare anschließen (z. B. Nahfeldlautsprecher an die Line-Ausgänge 3 und 4, Mittelfeldlautsprecher an die Line-Ausgänge 5 und 6) und in Focusrite Control zwischen ihnen umschalten. Scarlett 18i20 3rd GenDie ALT-Funktion (siehe unten) wurde integriert, um die Verwendung eines zweiten Monitorpaars zu vereinfachen.
Achtung
Wenn Lautsprecher und Mikrofon gleichzeitig aktiv sind, besteht die Gefahr einer Audio-Rückkopplungsschleife! Wir empfehlen, die Monitorlautsprecher während der Aufnahme immer auszuschalten (oder leiser zu stellen) und beim Overdubbing Kopfhörer zu verwenden.

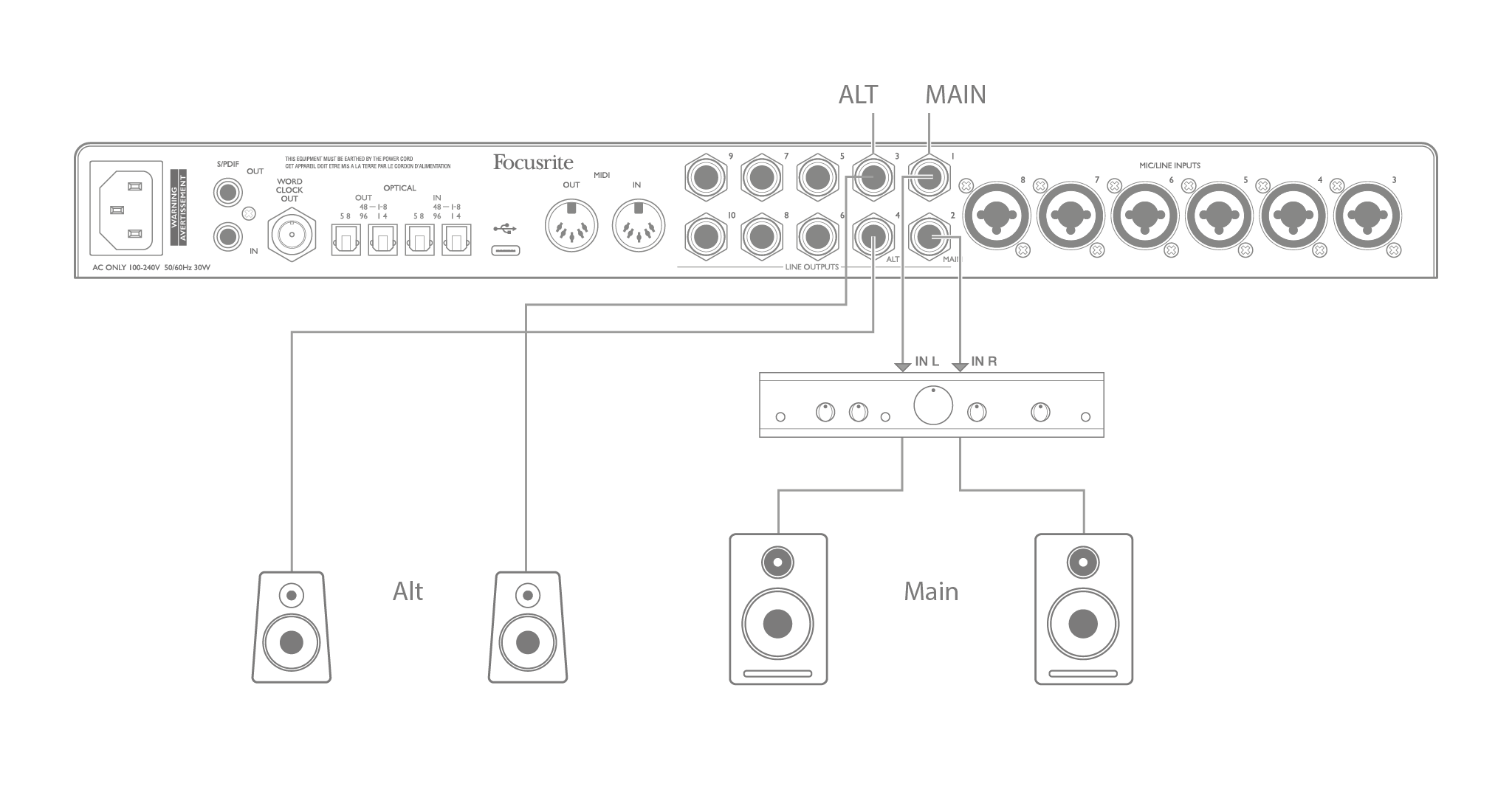

Der Scarlett 18i20 3rd GenDie ALT-Funktion von erleichtert das Hinzufügen eines zweiten Monitorpaars: Schließen Sie das zweite Paar an die LINE-AUSGÄNGE 3 und 4 an. Nach dem Aktivieren Lautsprecherumschaltung In Focusrite Control können Sie zwischen Ihren Hauptmonitoren und dem sekundären Paar wechseln, indem Sie auf das Frontblende oder Bildschirm- HAUPTSÄCHLICH Und ALT Tasten. Wenn ALT aktiv ist, wird der Hauptmix-Ausgang an die LINE-AUSGÄNGE 3 und 4 statt an 1 und 2 geleitet, und die grüne ALT-LED leuchtet zur Bestätigung.
Im folgenden Beispiel haben wir passive Lautsprecher mit einem separaten Leistungsverstärker als Hauptmonitore und aktive Lautsprecher als sekundäres Paar gezeigt, aber selbstverständlich können Sie in beiden Fällen jede beliebige Art von Monitoren verwenden.
Denn die Scarlett 18i20 3rd Gen Ausgestattet mit zehn Line-Ausgängen eignet er sich optimal für die Arbeit mit mehrkanaligen Tonformaten – zum Beispiel LCRS, 5.1 Surround oder 7.1 Surround.
Um jeden Kanal zum richtigen Ausgang zu leiten, müssen Sie die DAW-Ausgänge zu den Line-Ausgängen in Focusrite Control leiten (z. B. DAW-Ausgang 1 > Line-Ausgang 1, DAW-Ausgang 2 > Line-Ausgang 2 usw.).

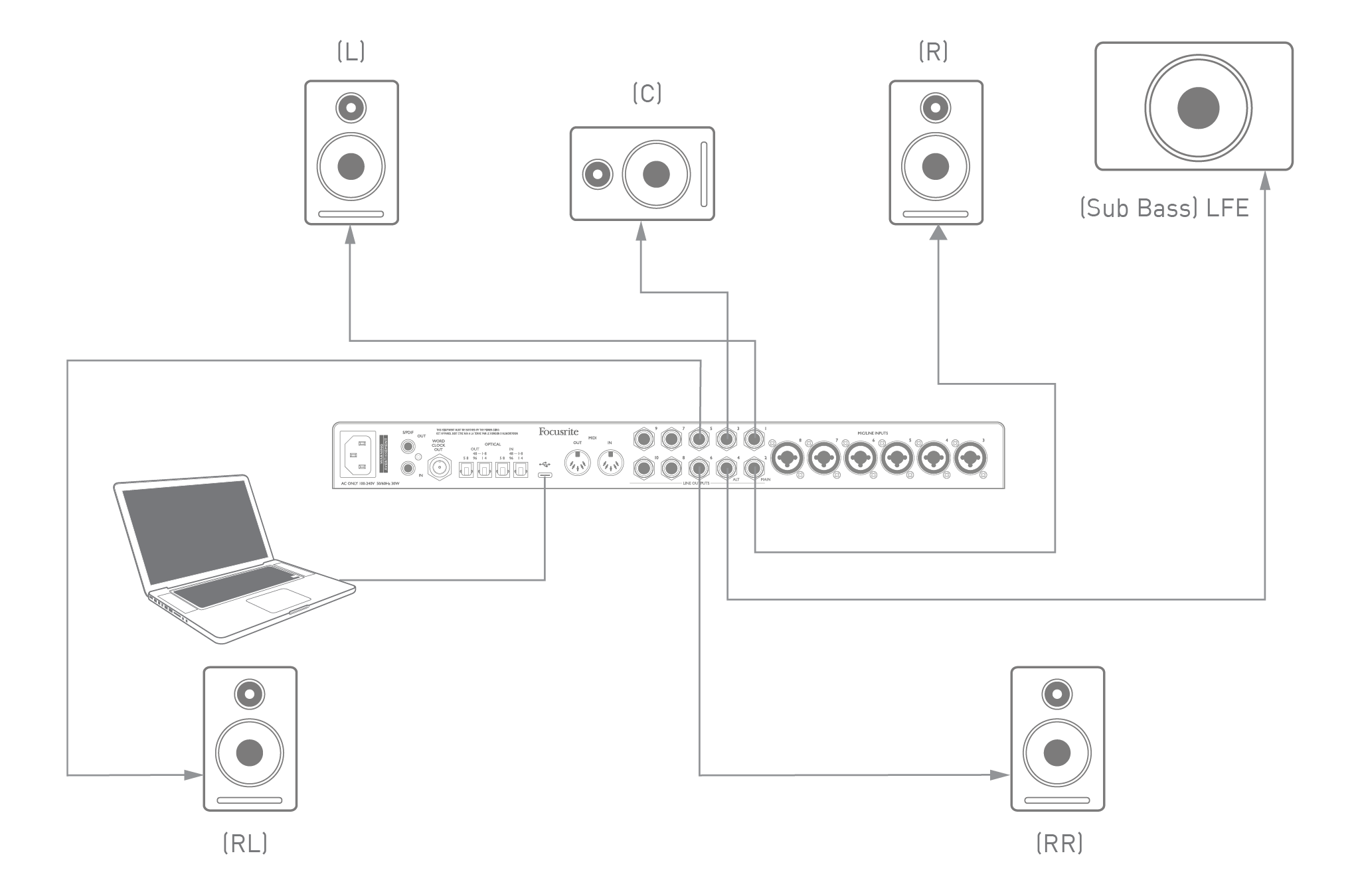

Das folgende Beispiel zeigt, wie Sie die sechs Lautsprecher an das Scarlett 18i20 3rd Gen in einer 5.1-Surround-Monitoring-Anordnung.
Windows-Benutzer:
Unter Windows kann Surround-Sound sowohl in Software verwendet werden, die Multichannel-ASIO unterstützt, als auch in Nicht-ASIO-Anwendungen (mit unserem Treiber). In den meisten Fällen ist dies Ihre DAW, und im Allgemeinen können Sie bei DAWs, die Surround mischen können, die Lautsprecherzuordnung in der DAW einrichten. Audioausgabeeinstellungen oder E/A-Einstellungen Seite.
Anleitungen zum Einrichten der Ausgänge für Surround-Mixing mit der von Ihnen gewünschten Lautsprecherkonfiguration finden Sie im Benutzerhandbuch (oder in den Hilfedateien) Ihres DAW.
So richten Sie Surround-Sound in Nicht-ASIO-Anwendungen ein:
-
Klicken Sie mit der rechten Maustaste auf das Focusrite Notifier-Symbol in Ihrer Windows-Taskleiste und klicken Sie, um das Windows-Soundpanel zu öffnen.
-
Klicken Sie auf das Focusrite-Gerät in der Registerkarte „Wiedergabe“, um es hervorzuheben.
-
Klicken Sie auf die Schaltfläche Konfigurieren.
-
Wählen Sie ein Mehrkanalformat. Die gewählte Option hängt davon ab, wie Sie Ihr Scarlett verwenden.
-
Gehen Sie zu Focusrite Control und klicken Sie auf „Datei“ > „Voreinstellungen“ > „Direktes Routing“, um das 1:1-Routing einzurichten.
Mac-Benutzer:

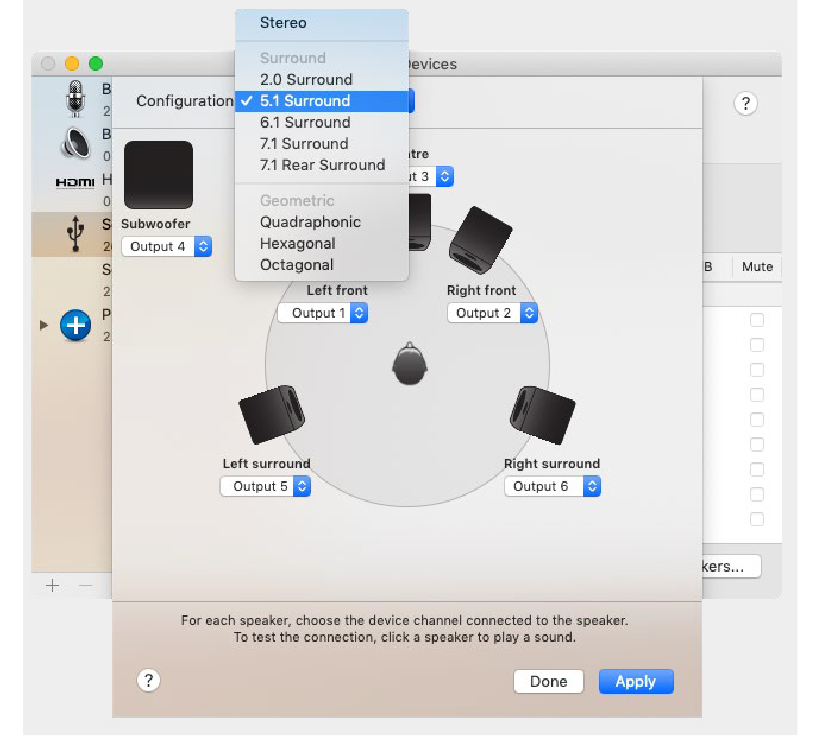

Auf Macs kann die Surround-Sound-Konfiguration von allen Anwendungen aus vorgenommen werden, die Mehrkanal-Audio unterstützen (DAWs und normale macOS-Anwendungen). Gehen Sie dazu zu: Anwendungen > Dienstprogramme > Audio MIDI Setup > Scarlett 18i20 3rd Gen > Lautsprecher konfigurieren > Konfiguration > Wählen Sie die gewünschte Konfiguration.
Zusätzlich zu den acht analogen Eingängen verfügt der Scarlett 18i20 3rd Gen verfügt über zwei OPTICAL IN ADAT-Eingangsanschlüsse. Diese bieten acht zusätzliche Audioeingänge mit Abtastraten bis zu 96 kHz. Die optischen Eingänge werden bei Abtastraten von 176,4/192 kHz deaktiviert.

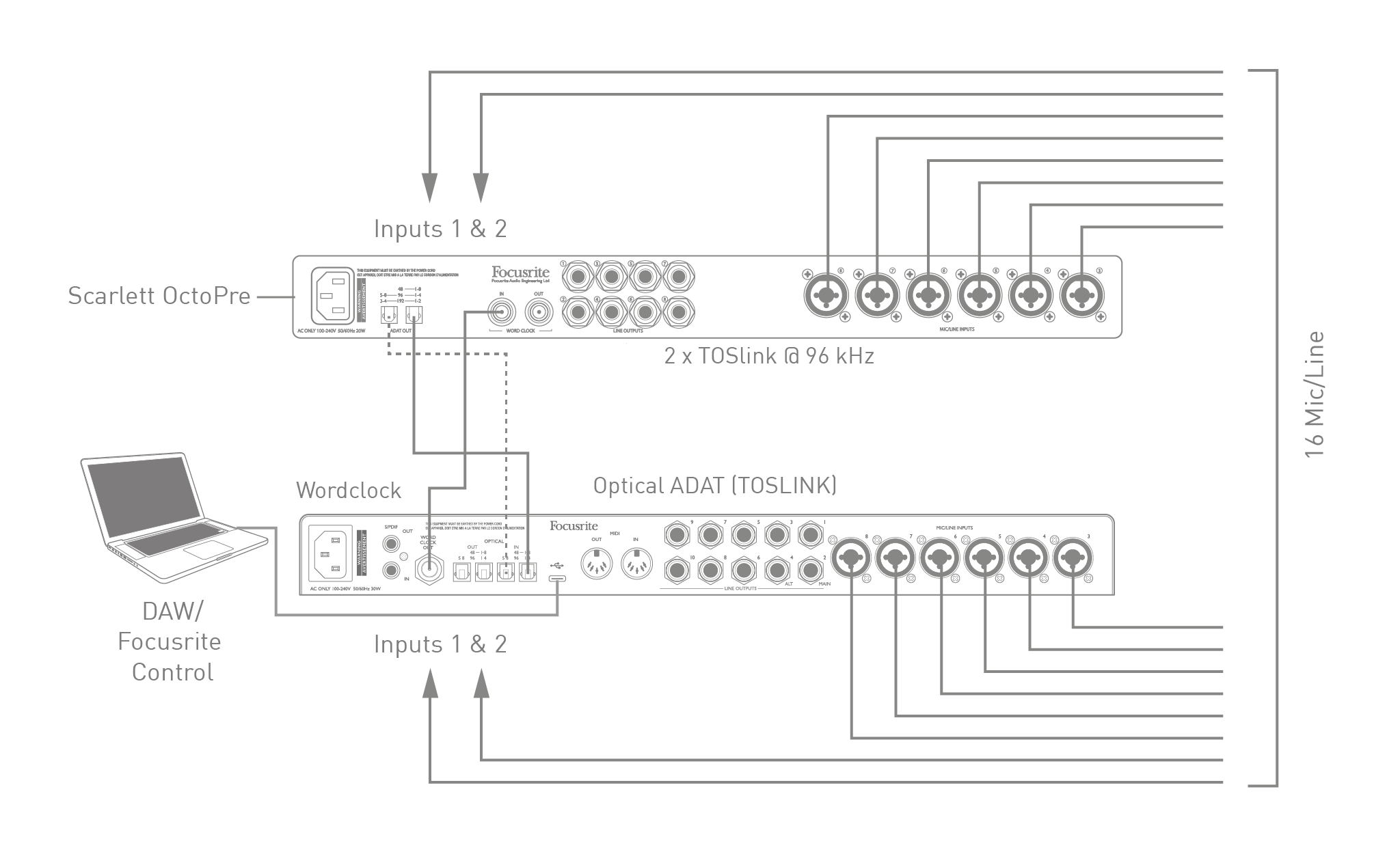

Die Verwendung eines separaten 8-Kanal-Mikrofonvorverstärkers mit ADAT-Ausgang – wie beispielsweise dem Focusrite Scarlett OctoPre – bietet eine einfache und hervorragende Möglichkeit, den Scarlett 18i20 3rd Gen's Eingabefähigkeit.
Bei 44,1/48 kHz ist der ADAT OUT 1-8-Port des Scarlett OctoPre mit dem Scarlett 18i20 3rd Gen OPTICAL IN-Port 48 – 1-8 mit einem einzigen optischen TOSLINK-Kabel. Um die Geräte über ADAT zu synchronisieren, stellen Sie die Taktquelle des Scarlett OctoPre auf Internal und Scarlett 18i20 3rd Gen (über Focusrite Control) zu ADAT. Eine stabile Taktsynchronisation kann auch durch den Anschluss der Scarlett 18i20 3rd GenWORD CLOCK OUT des Scarlett OctoPre mit WORD CLOCK IN des Scarlett OctoPre verbinden und den Scarlett OctoPre so einstellen, dass er Word Clock als Taktquelle verwendet. Stellen Sie den Scarlett 18i20 3rd Gen's Taktquelle in Focusrite Control zu Intern.
Achten Sie beim Anschluss zweier digitaler Geräte immer darauf, dass beide auf die gleiche Abtastrate eingestellt sind.
Die zusätzlichen ADAT-Eingänge können Sie mit Focusrite Control genauso routen wie die anderen Eingänge. Die zusätzlichen Eingänge können bei Bedarf Teil des Kopfhörermixes eines Musikers sein.
Wenn Sie mit 88,2/96 kHz arbeiten, fügen Sie ein zweites optisches TOSLINK-Kabel zwischen dem ADAT OUT 5-8-Anschluss des Scarlett OctoPre und dem OPTICAL IN 5-8 – 96-Anschluss des 18i20 hinzu. Bei der höheren Abtastrate überträgt diese zweite Verbindung die Kanäle 5-8, während die andere Verbindung (oben beschrieben) die Kanäle 1 bis 4 überträgt.
Wenn Sie einen Digital-Analog-Konverter besitzen, können Sie die OPTICAL OUT ADAT-Anschlüsse des 18i20 auch umgekehrt verwenden. So können Sie beispielsweise zusätzliche Ausgänge Ihrer DAW in den analogen Bereich umwandeln, um ein externes Hardware-Mischpult zum Abmischen mehrerer DAW-Tracks zu verwenden.
Bei einer Abtastrate von 44,1/48 kHz überträgt der rechte OPTICAL OUT-Anschluss die Kanäle 1 bis 8, während bei 88,2/96 kHz der rechte Anschluss die Kanäle 1 bis 4 und der linke Anschluss die Kanäle 5 bis 8 überträgt.
Der Scarlett 18i20 3rd Gen hat die Möglichkeit, eine in Focusrite Control definierte Mix-Konfiguration in der Hardware zu speichern. Mit dieser Funktion können Sie es – beispielsweise als Keyboard-Mixer auf der Bühne – mit Ihrem Computer konfigurieren und die Konfiguration auf das Gerät selbst hochladen. Sie können die Scarlett 18i20 3rd Gen als einfacher lokaler Mixer als Teil Ihrer Keyboard-Ausrüstung, um den Gesamtmix mehrerer Keyboards zu steuern.

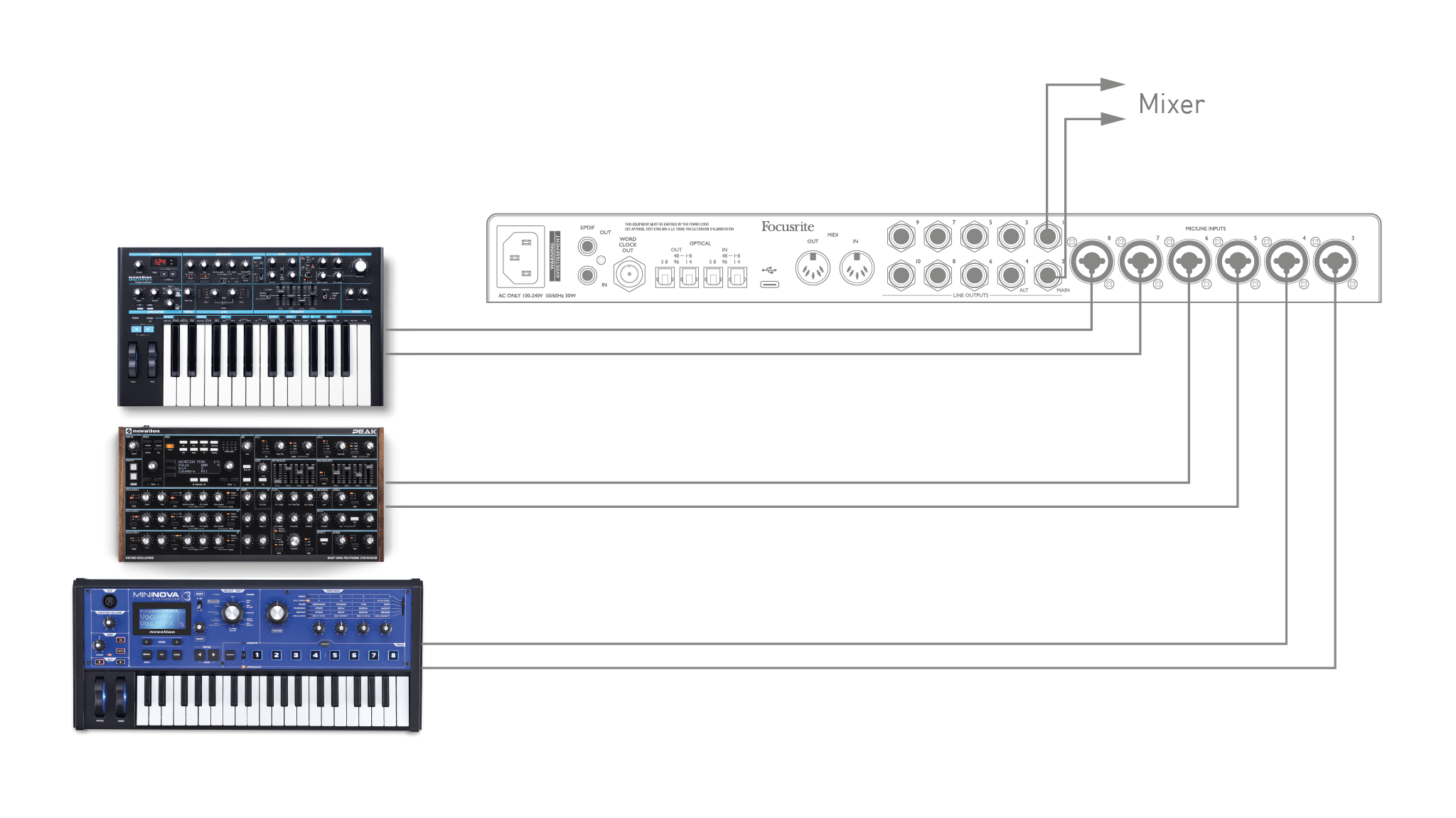

Im dargestellten Beispiel sind drei Stereo-Tastaturen an die rückseitigen Eingänge des Scarlett 18i20 3rd Gen; Die Ausgänge 3 und 4 gehen an das Haupt-PA-System. Der Musiker kann die Verstärkung für die einzelnen Keyboards über die Frontplatte einstellen; er/sie kann auch den Gesamtpegel des Keyboard-Mixes anpassen.
Über die digitalen Anschlüsse des Scarlett 18i20 3rd Gen 3. Generation ist die Nutzung als Zweikanal- (S/PDIF) oder bis zu Achtkanal- (ADAT) Standalone-Vorverstärker möglich.
Sie können Eingangsquellen an jeden der Eingänge des Scarlett anschließen (Mikrofon, Line oder Inst.) und mit Focusrite Control können Sie die analogen Eingänge direkt an die S/PDIF- oder ADAT-Ausgänge weiterleiten. Anschließend können Sie den von Ihnen verwendeten digitalen Ausgang an den S/PDIF- oder ADAT-Eingang einer anderen Schnittstelle anschließen, um die Kanalanzahl dieser Schnittstelle zu erweitern. Beispielsweise kann ein zweiter Scarlett 18i20 3rd GenADAT-Eingangsport von .
