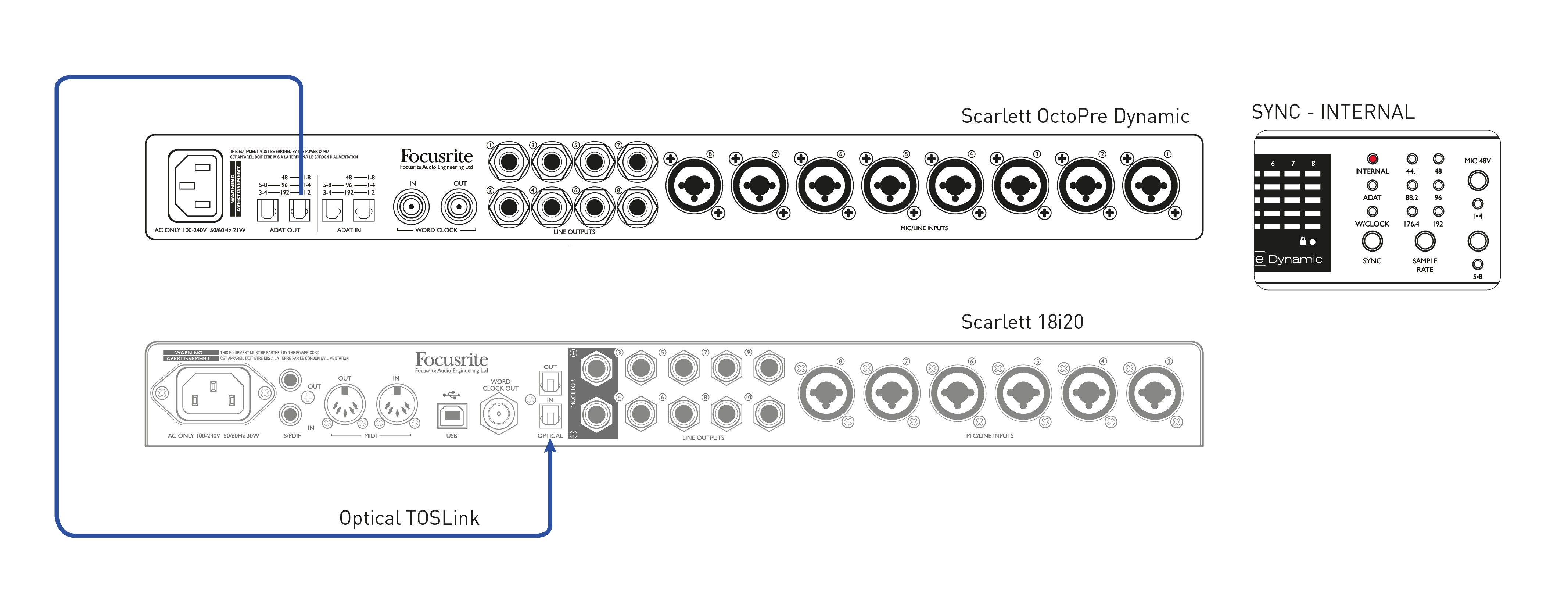

Hier ADAT-AUSGANG auf der OctoPre ist verbunden mit OPTISCHER EINGANG an einem Scarlett 18i20 Audio-Interface mit einem einzigen optischen Kabel. Beide Geräte arbeiten mit einer Abtastrate von 44,1 kHz. Die OctoPreDie Taktquelle von ist auf INTERNAL eingestellt und der 18i20 ist damit synchronisiert, da seine Taktquelle auf ADAT eingestellt ist (über Focusrite Control).
Dieses Setup ermöglicht beispielsweise die gleichzeitige Aufnahme von bis zu 16 Mikrofon- oder Line-Quellen in einer DAW und ist somit ideal für die Aufnahme einer Live-Band. Acht der Quellen (die an die OctoPre) könnte bei Bedarf von der internen Dynamik profitieren und eine Komprimierung angewendet werden, um den Dynamikbereich der Signale zu steuern.
Das Setup wäre auch für jedes andere Audio-Interface geeignet, das über einen ADAT-Eingang verfügt.

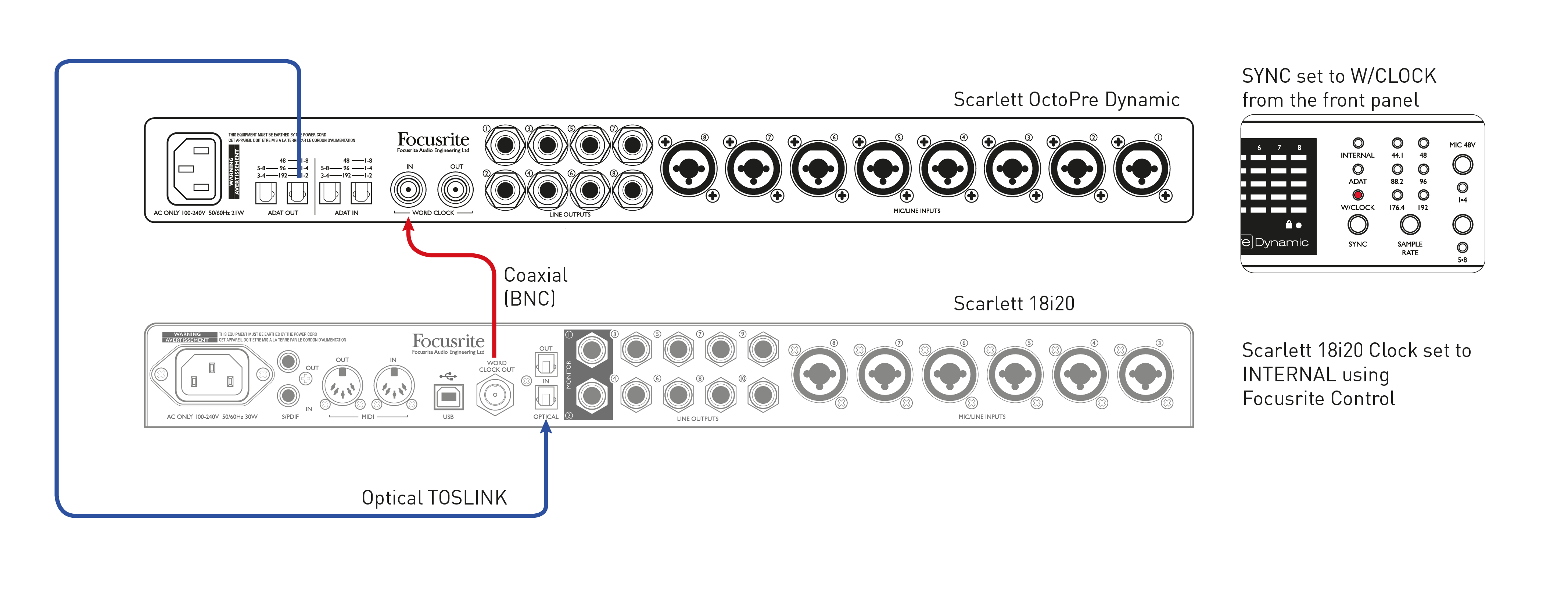

Hier ADAT-AUSGANG auf der OctoPre ist verbunden mit OPTISCHER EINGANG auf einem Scarlett 18i20 Audio-Interface mit einem einzigen optischen Kabel. Beide Geräte laufen mit einer Abtastrate von 44,1 kHz. Die OctoPre'S Wordclock-Eingang Eingang ist verbunden mit Word Clock Out am Scarlett 18i20 mit einem BNC-Kabel und dem OctoPreDie Taktquelle von ist auf W/CLOCK eingestellt. Die Taktquelle des 18i20 ist auf INTERNAL (über Focusrite Control) eingestellt und ist somit der Sync-Leader.
Das Setup wäre auch für jedes andere Audio-Interface geeignet, das über einen ADAT-Eingang und einen Wordclock-Ausgang verfügt.

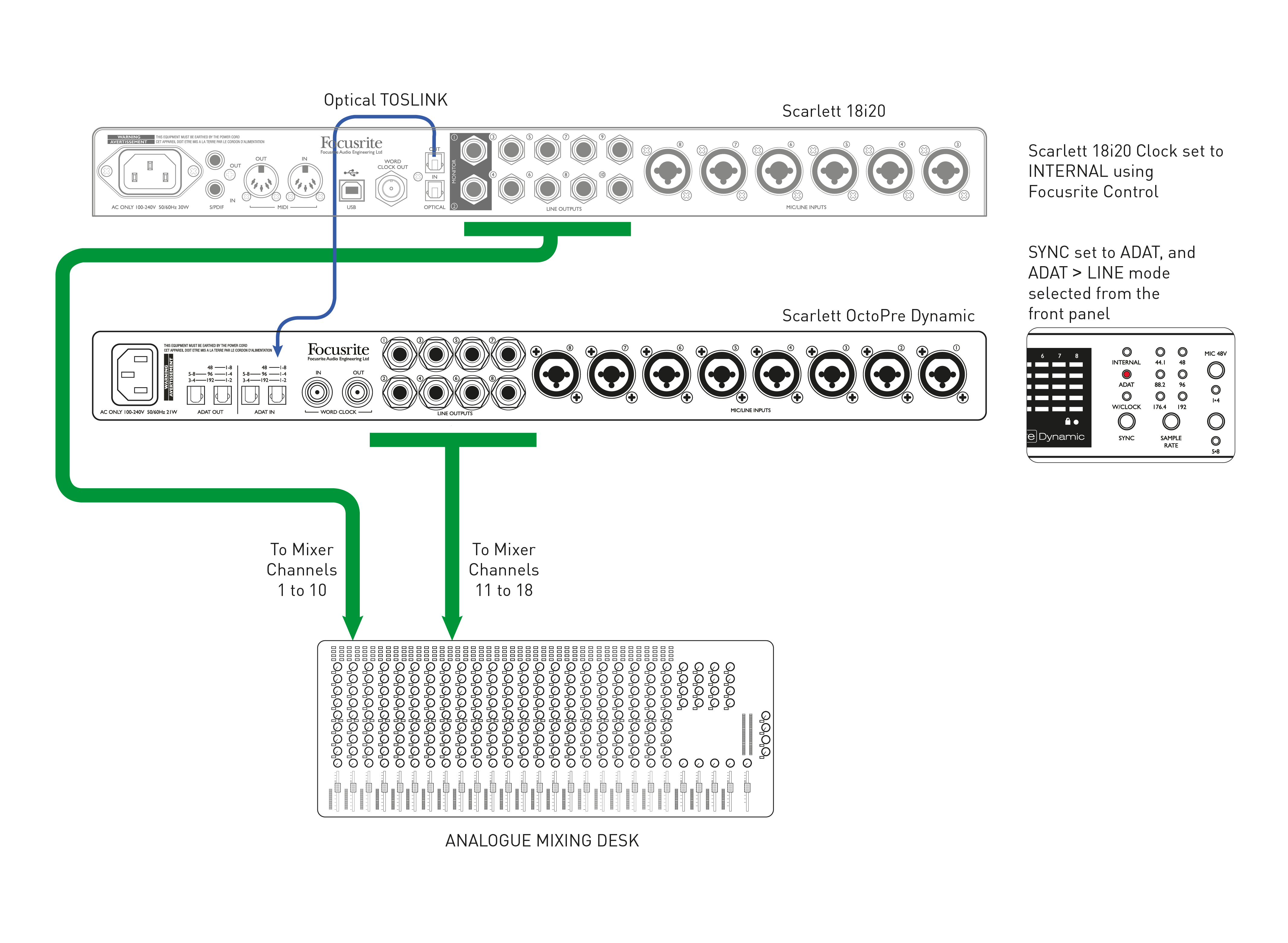

Dieses Beispiel zeigt, wie Sie eine größere Anzahl von DAW-Spuren an ein analoges Mischpult anschließen. Die 10 analogen Ausgänge eines Scarlett 18i20 Interfaces werden mit den Pultkanälen 1 bis 10 verbunden. OPTISCHER AUSGANG Port ist mit einem ADAT IN Hafen eines OctoPre mit ADAT > LINE-Modus ausgewählt. Die OctoPre'S LINE-AUSGÄNGE werden dann mit den Kanälen 11 bis 18 des Pultes verbunden.
Das Scarlett 18i20 wäre in dieser Situation normalerweise der Sync-Leader, daher ist seine Taktquelle auf INTERNAL eingestellt (über Focusrite Control). Die Taktquelle auf dem OctoPre ist auf ADAT eingestellt, sodass es über die optische ADAT-Verbindung mit dem 18i20 synchronisiert wird.
Die oben genannten Kanalzahlen gelten bei einer Abtastrate von 44,1/48 kHz; vier Audiokanäle können vom 18i20 zum OctoPre bei 88,2/96 kHz.

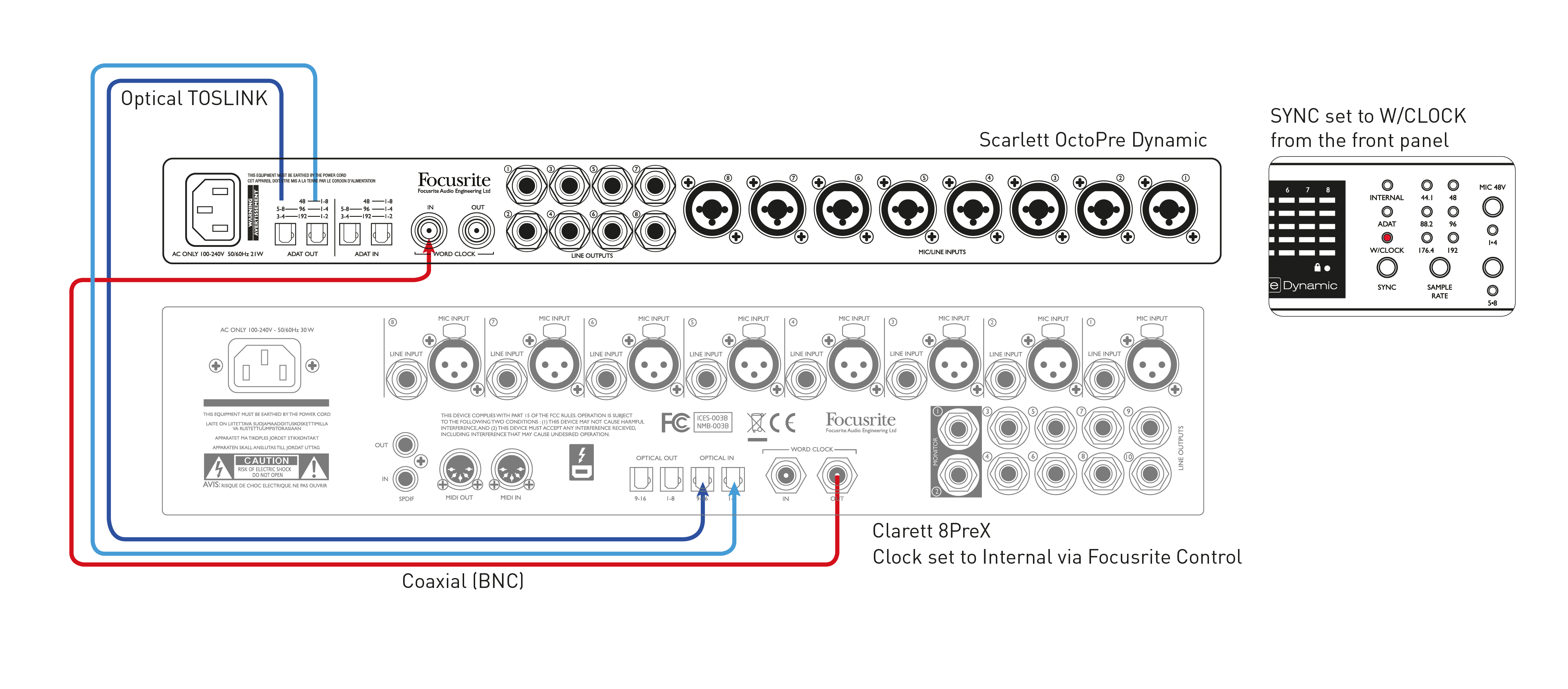

Dieses Beispiel zeigt einen ähnlichen Aufbau wie Beispiel 2, allerdings mit einem Focusrite Clarett 8PreX, der den Betrieb mit einer Abtastrate von 96 kHz ermöglicht (SMUX-II-Modus). Beide Geräte müssen auf 96 kHz eingestellt sein; es werden zwei optische Kabel verwendet, die jeweils vier Audiokanäle übertragen. Das Clarett 8PreX ist der Sync-Leader.
Dieses Setup ist auch mit einer Abtastrate von 192 kHz anwendbar (Modus „SMUX-IV“). Jedes optische Kabel überträgt dann zwei Audiokanäle.

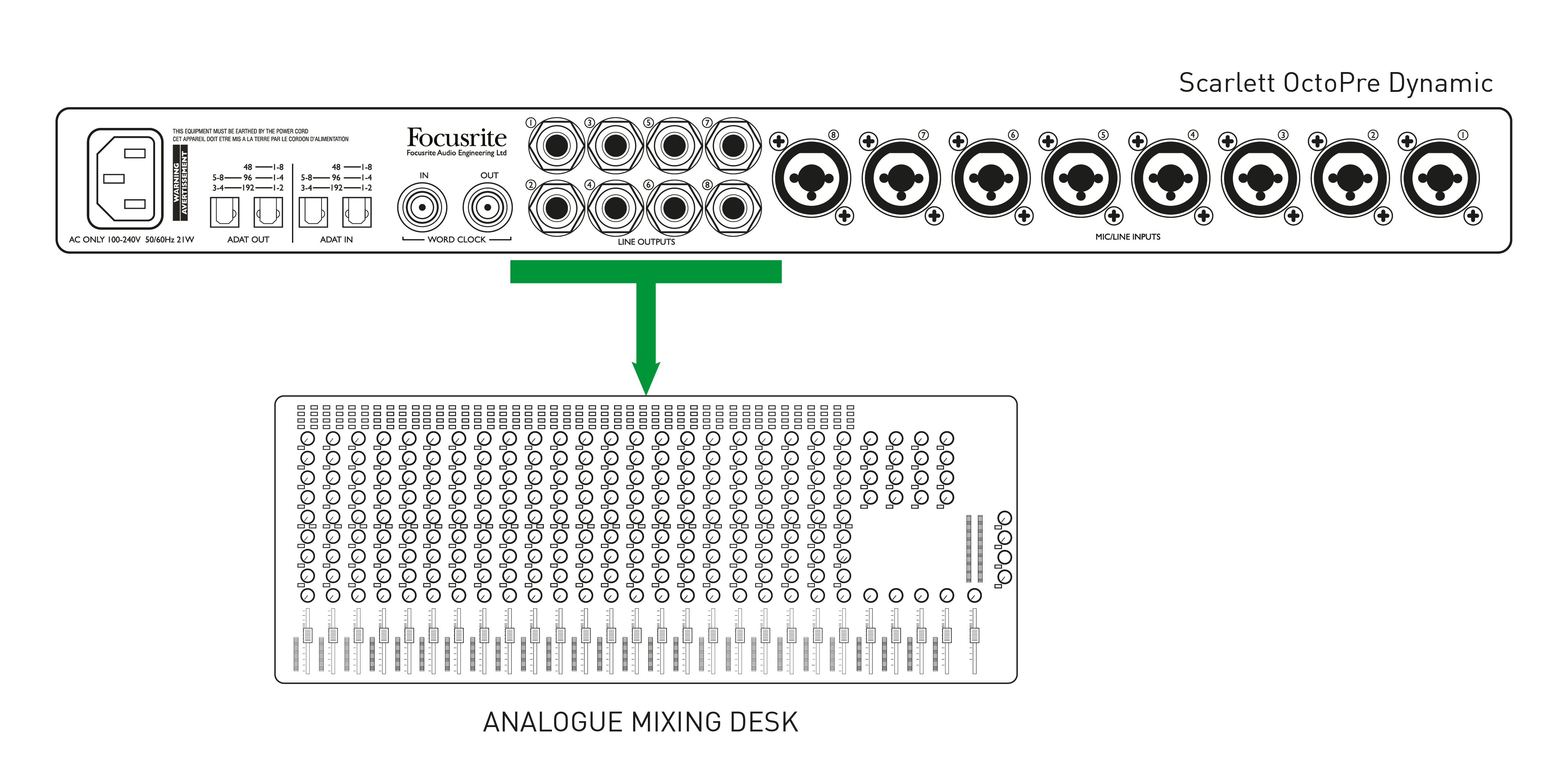

Dieses Setup verwendet die OctoPreMikrofonvorverstärker und Kompressoren von bieten ein hochwertiges „Frontend“ für ein analoges Mischpult. Verwenden Sie einen vorgefertigten Kabelbaum, um die OctoPre'S LINE-AUSGÄNGE Buchse an acht Line-Eingänge am Mischpult anschließen; dazu werden acht 6,35-mm-TRS-Buchsen an einem Ende und acht passende Stecker für die Line-Eingänge am anderen Ende benötigt. Wenn die Line-Eingänge des Mischpults unsymmetrisch sind, kann ein Kabelbaum mit TS-Buchsen am OctoPre Ende wird geeignet sein.
Dieses Setup wäre auch geeignet, um die OctoPre als Eingangsstufe mit jedem Typ eines analogen Achtkanalgeräts.

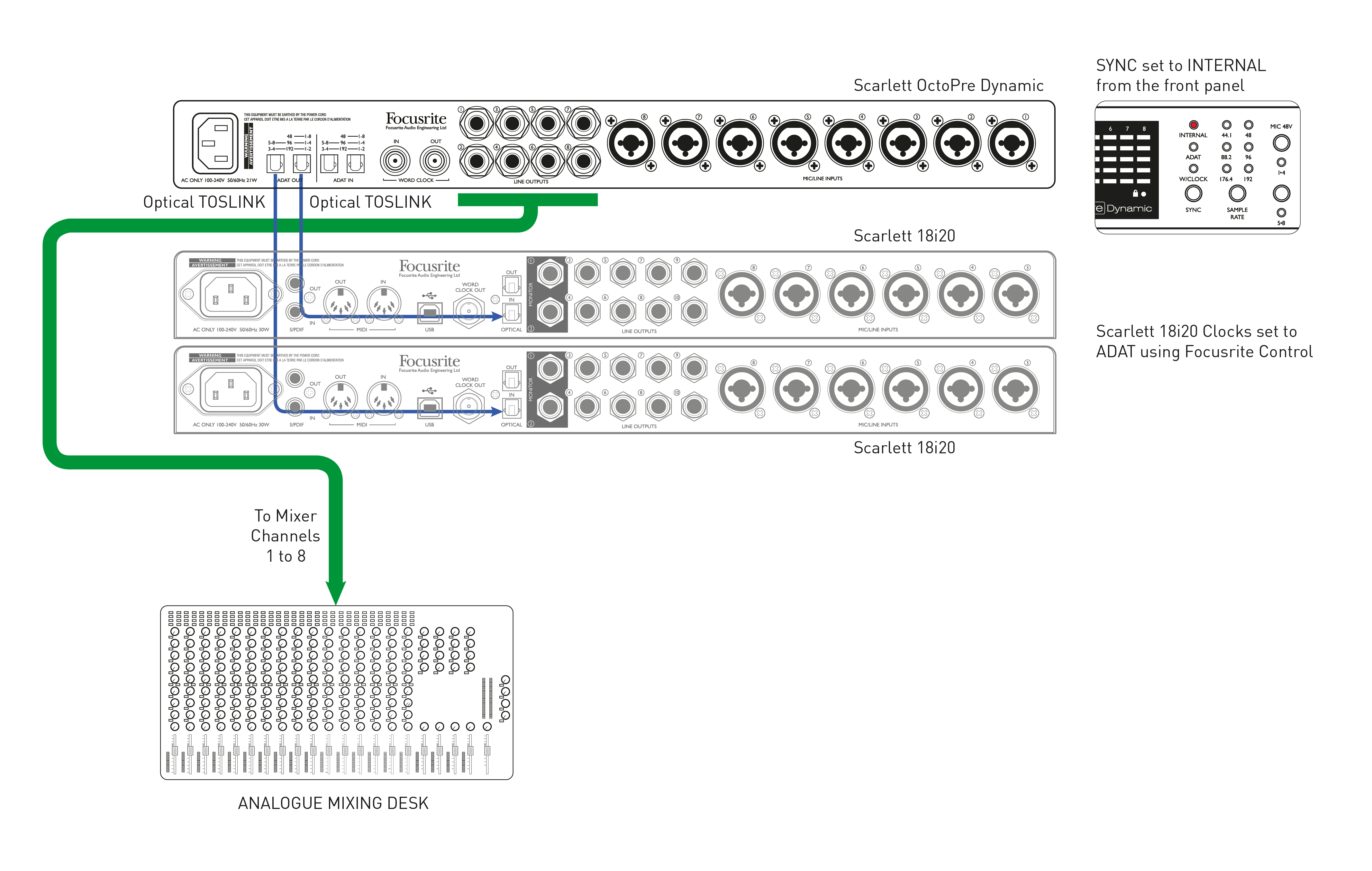

Dieses Beispiel zeigt, wie das Setup in Beispiel 5 erweitert werden kann, um eine gleichzeitige digitale Aufzeichnung mit oder ohne sekundäre Sicherung hinzuzufügen.
Weil die OctoPre'S ADAT-AUSGANG Wenn die Anschlüsse immer aktiv sind, können Sie die Performance auf einer DAW (oder einem anderen Aufnahmegerät) mit ADAT-Schnittstelle aufzeichnen. Das Beispiel zeigt zwei Scarlett 18i20: ADAT IN Port von jedem wäre mit den beiden verbunden ADAT-AUSGANG Anschlüsse des OctoPre, um eine Achtspuraufnahme (auf dem ersten) und eine gleichzeitige Achtspursicherung auf dem zweiten mit Abtastraten von 44,1 oder 48 kHz zu ermöglichen.
Eine Achtspuraufnahme mit 88,2 oder 96 kHz wäre immer noch möglich, allerdings würde jedes Scarlett 18i20 4 Kanäle für die DAW bereitstellen; eine Sicherung wäre nicht möglich.
