Einführung in die Scarlett OctoPre Dynamic

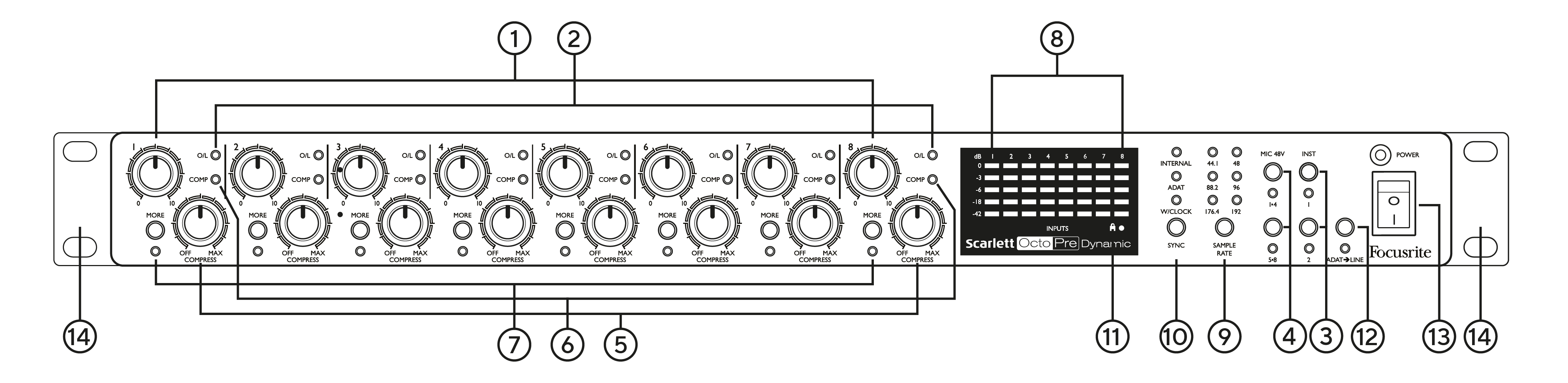

Eingangsverstärkungsregler 1 Zu 8 – acht Drehregler: Passen Sie die Eingangsverstärkung für die Signale in den Kanälen 1 bis 8 an.

O/L – Jeder Eingangskanal verfügt über eine rote „Überlast“-LED. Diese leuchtet, wenn der Signalpegel am Eingang des Kompressors zu Übersteuerung führt. Reduzieren Sie in diesem Fall die Verstärkung, sodass die LED erlischt.

INST 1 Und INST 2 – Zwei Rastschalter versetzen die Eingänge 1 und 2 in den Instrumentenmodus. Bei Auswahl von INST werden Verstärkungsbereich und Eingangsimpedanz (relativ zu LINE) verändert und der Eingang unsymmetrisch geschaltet. Dies optimiert ihn für den direkten Anschluss von Instrumenten über einen 2-poligen (TS) Klinkenstecker. Bei ausgeschaltetem INST sind die Eingänge für den Anschluss von Line-Signalen geeignet. Line-Signale können entweder symmetrisch über eine 3-polige (TRS) Klinkenbuchse oder unsymmetrisch über eine 2-polige (TS) Klinkenbuchse angeschlossen werden. Jeder Schalter verfügt über eine grüne LED zur Bestätigung der Auswahl.

MIC 48V (1-4 und 5-8) – zwei Rastschalter, die jeweils 48 V Phantomspeisung an den XLR-Kontakten von vier Eingängen aktivieren: Kanäle 1 bis 4 und 5 bis 8. Jeder Schalter hat eine zugehörige rote LED, die anzeigt, dass die Phantomspeisung ausgewählt ist.

KOMPRESSE 1 Zu 8 – aktiviert den Kompressorbereich jedes Kanals und legt den Schwellenwert fest. Siehe Kompressor für weitere Details.

COMP – eine gelbe LED, die leuchtet, wenn der Kompressor die Verstärkung reduziert. Die LED blinkt auch kurz, wenn der KOMPRESSE Der Regler [5] wird aus seiner Position OFF bewegt.

MEHR – ein Rastschalter, der die Ratio des Kompressors erhöht und so bei gleicher Einstellung des KOMPRESSE Die Auswahl wird durch eine angrenzende rote LED bestätigt.

Eingangssignalpegelanzeigen: acht LED-Balkendiagramme, eines pro Kanal. Das Eingangssignal in jedem Kanal wird nach der Eingangsverstärkungsregelung und nach dem Kompressorbereich gemessen, sodass Sie den an den Ausgang gesendeten Pegel sehen können.

Abtastrate – Ein Soft-Switch, der die sechs verfügbaren Abtastrateneinstellungen durchläuft. Die aktuelle Rate wird durch eine der benachbarten grünen LEDs angezeigt. Die verwendete Abtastrate wird gespeichert, sodass sie auch nach dem Ausschalten des Geräts erhalten bleibt.

SYNCHRONISIERUNG – Ein Soft-Switch, der zwischen drei verfügbaren digitalen Synchronisationsquellen (Intern, ADAT oder Word Clock) wechselt. Die aktuelle Quelle wird durch eine der benachbarten roten LEDs angezeigt. Die verwendete Quelle wird im Speicher abgelegt und bleibt auch nach dem Ausschalten des Geräts erhalten.

– eine grüne „Gesperrt“-LED, die aufleuchtet, wenn das Gerät mit der verfügbaren Synchronisierungsquelle verbunden ist und damit anzeigt, dass es einsatzbereit ist.

ADAT > LINIE – Dieser Soft-Switch ändert den Betriebsmodus des Geräts. Wenn dieser aktiv ist, wird eingehendes digitales Audio an den ADAT-Eingängen in analoges Audio umgewandelt und auf der Rückseite bereitgestellt. LINE-AUSGANG Anschlüsse. Die daneben liegende rote LED bestätigt, dass dieser Modus aktiv ist. In diesem Modus bleiben die analogen Eingänge (Kanäle 1 bis 8) auf die digitalen ADAT-Ausgänge geführt. Der verwendete Modus wird gespeichert, sodass er auch nach dem Ausschalten erhalten bleibt.

LEISTUNG – Netzschalter und grüne LED.

Rack-Ohren zur Befestigung des OctoPre in einem standardmäßigen 19-Zoll-Geräterack.

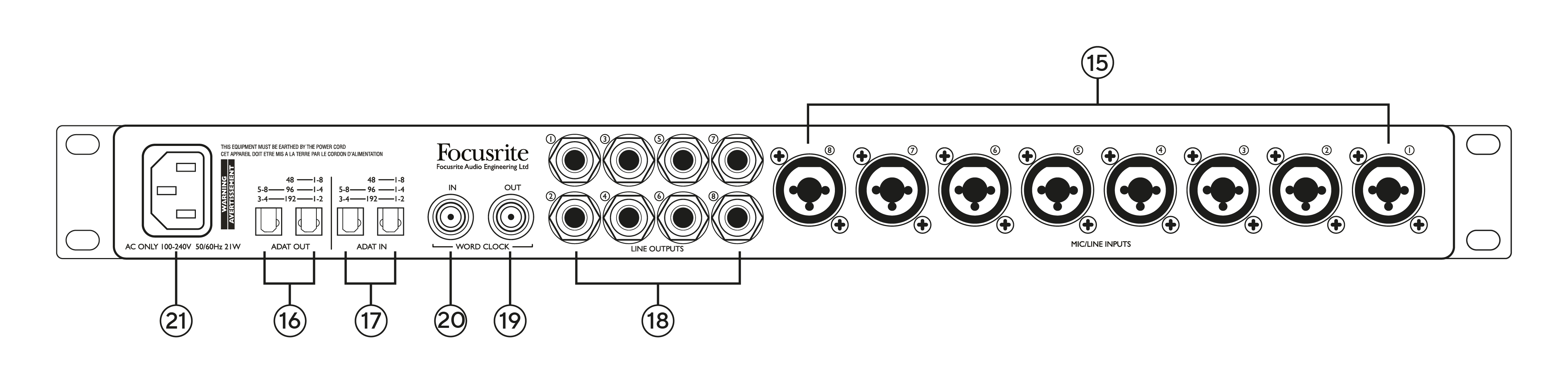

MIC/LINE-EINGÄNGE 1 Zu 8 – 8 x „Combo XLR“-Buchsen – zum Anschluss von Mikrofonen über XLR-Stecker oder Line-Signalen über 6,35-mm-Klinkenstecker. Für Line-Signale können entweder TRS- (symmetrisch) oder TS- (unsymmetrisch) Klinkenstecker verwendet werden. Beachten Sie, dass die Kanäle 1 und 2 auch über den INST-Modus für den direkten Anschluss von Instrumenten (z. B. Gitarre) verfügen, ansonsten aber mit denen der Kanäle 3 bis 8 identisch sind. Der INST-Modus wird über die INST Schalter [3].

ADAT-AUSGANG – zwei TOSLINK-Anschlüsse für die digitalen Ausgänge des Geräts. Die Nutzung der beiden Anschlüsse ist wie folgt von der Abtastrate abhängig:

* Ansicht von der Rückseite

ADAT IN – zwei TOSLINK-Anschlüsse für die digitalen Eingänge im ADAT > LINE-Modus. Im ADAT > LINE-Modus werden die Signale an den ADAT-Eingängen nach der D/A-Wandlung an die analogen Line-Ausgänge weitergeleitet. Die Nutzung der beiden Anschlüsse ist abhängig von der Abtastrate:

* Ansicht von der Rückseite

LINE-AUSGÄNGE 1 Zu 8 – acht symmetrische analoge Line-Ausgänge auf 3-poligen 6,35-mm-Klinkenbuchsen (TRS). Diese Anschlüsse sind immer aktiv und führen normalerweise die Ausgänge der Kanäle 1 bis 8, wodurch die OctoPre kann als eigenständiger, hochwertiger analoger 8-Kanal-Mikrofonvorverstärker verwendet werden. Im ADAT > LINE-Modus übertragen die Anschlüsse die Signale, die am ADAT IN Häfen [17].

WORD CLOCK-AUSGANG – ein BNC-Stecker mit Word Clock von; diese kann zur Synchronisierung anderer digitaler Audiogeräte verwendet werden.

Wordclock-Eingang – ein BNC-Anschluss für den Anschluss eines externen Wordclock-Signals; Auswahl durch Einstellung SYNCHRONISIERUNG zu WORD. Verwenden Sie diesen Eingang, wenn Sie über einen Referenztaktgeber verfügen, der die Synchronisierung aller digitalen Audiogeräte in Ihrem Studio ermöglicht.

Wechselstromnetz – Standard-IEC-Steckdose. Die OctoPre ist mit einem „Universal“-Netzteil ausgestattet und kann mit jeder Wechselstrom-Netzspannung von 100 bis 240 V bei 50 oder 60 Hz betrieben werden.
