Alle acht analogen Eingänge sind mit „Combo XLR“-Anschlüssen ausgestattet. Diese können sowohl männliche XLR-Anschlüsse als auch TS-(unsymmetrische) 6,35-mm-Klinkenbuchsen oder TRS-(symmetrische) 6,35-mm-Klinkenbuchsen aufnehmen.
Bei Verwendung eines XLR-Anschlusses konfiguriert der Vorverstärker Verstärkung und Impedanz automatisch für den Empfang von Mikrofonsignalen. Bei Verwendung eines 6,3-mm-Anschlusses ist der Vorverstärker so eingestellt, dass er symmetrische oder unsymmetrische Line-Signale empfängt. Im INST-Modus (auf Kanal 1 oder 2) wird der 6,3-mm-Eingang erneut neu konfiguriert, um ein unsymmetrisches Signal mit hoher Impedanz zu optimieren.
Die beiden 48 V Die Schalter legen 48 V Phantomspeisung an die Mikrofoneingänge 1 bis 4 bzw. 5 bis 8 an. Die meisten Kondensatormikrofone benötigen Phantomspeisung. Phantomspeisung wird nur an die XLR-Kontakte der Combo-Anschlüsse angelegt: Wenn also eine Gruppe von 4 Eingängen sowohl für Mikrofon- als auch für Line- (oder Instrumenten-)Signale verwendet wird, wird Phantomspeisung nur an die Mikrofone angelegt.
Dynamische Mikrofone benötigen keine Phantomspeisung, funktionieren aber meist problemlos mit Phantomspeisung. Passive Bändchenmikrofone benötigen keine Phantomspeisung und können bei Phantomspeisung beschädigt werden.
Wenn Sie sich bei einem Mikrofon nicht sicher sind, wenden Sie KEINE Phantomspeisung an, ohne vorher die Spezifikationen des Herstellers zu prüfen.
Die Verstärkung jedes Kanals sollte an den Eingangspegel angepasst werden. Lautere Quellen benötigen weniger Verstärkung als leisere. Überprüfen Sie den Signalpegel jedes Kanals stets mithilfe der LED-Anzeigen.
Beginnen Sie mit der Gain-Einstellung auf Minimum. Spielen (oder singen) Sie mit der höchstmöglichen Lautstärke, die während des Songs wahrscheinlich erreicht wird, und erhöhen Sie die Verstärkung schrittweise, bis die Anzeige orange (-3 dB) anzeigt. Senken Sie die Verstärkung anschließend um einige dB. Dadurch wird sichergestellt, dass der Signalpegel nie rot (0 dB) erreicht und den A/D-Wandler überlastet, was zu Verzerrungen führen würde.
Beachten Sie, dass aufgrund des Vorverstärkerdesigns mit hohem Headroom in der Scarlett-Reihe ein schaltbares Pad nicht erforderlich ist. (Siehe Scarlett OctoPre Dynamic Leistungsspezifikationen für Spezifikationen zur Eingangsempfindlichkeit.)
Das rote O/L Die LED sollte nie leuchten, wenn sie es tut, ist die Verstärkung zu hoch eingestellt.
Das Einschalten eines Kanals KOMPRESSE Drehen des Reglers im Uhrzeigersinn aus der OFF-Position aktiviert den Kompressor des Kanals. Wenn der Regler aus der OFF-Position bewegt wird, COMP Die LED leuchtet kurz auf, um zu bestätigen, dass der Kompressor nun aktiv ist. Durch Drehen im Uhrzeigersinn wird die Kompressionsschwelle schrittweise reduziert, was zu einer zunehmend stärkeren Kompression führt. Die gelbe COMP Die LED leuchtet, wenn das Signal komprimiert wird, was immer dann der Fall ist, wenn der Signalpegel den Schwellenwert überschreitet.
Durch Drücken der MEHR Mit der Taste wird das Kompressionsverhältnis erhöht, wodurch bei gleicher Einstellung des KOMPRESSE.
Auf der OctoPre, Die KOMPRESSE Die Steuerung ist im Wesentlichen eine kombinierte Threshold- und Gain-Make-up-Steuerung: Wenn der Threshold reduziert wird und dadurch ein größerer Teil des Signals komprimiert wird, wird die Gesamtverstärkung des Kompressors (oft als „Make-up-Gain“ bezeichnet) erhöht, wodurch der Signalpegel am Ausgang angehoben wird, um dem am Eingang zu entsprechen.
In beiden Modi beträgt die Attack-Zeit 1,2 ms und die Release-Zeit 28 ms.

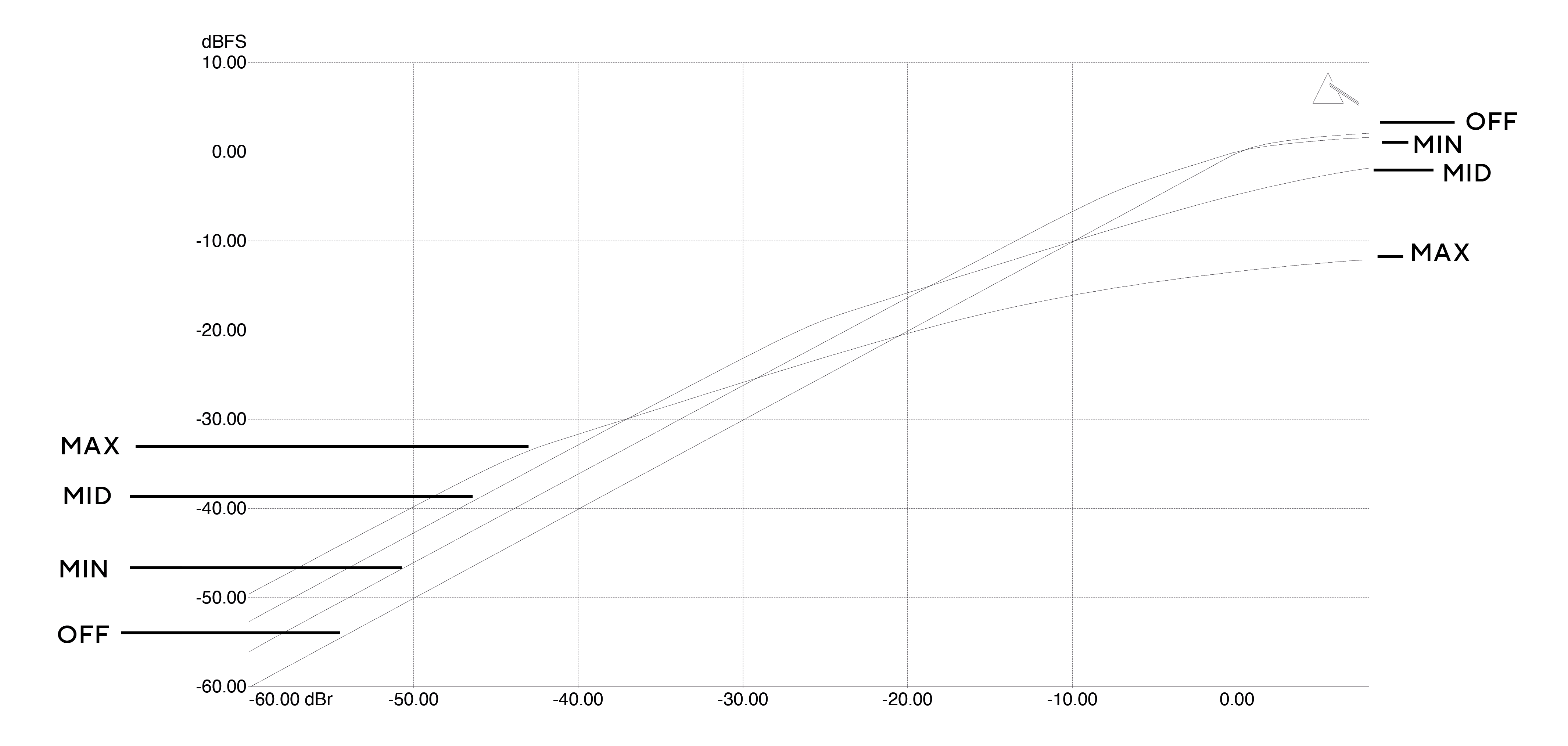

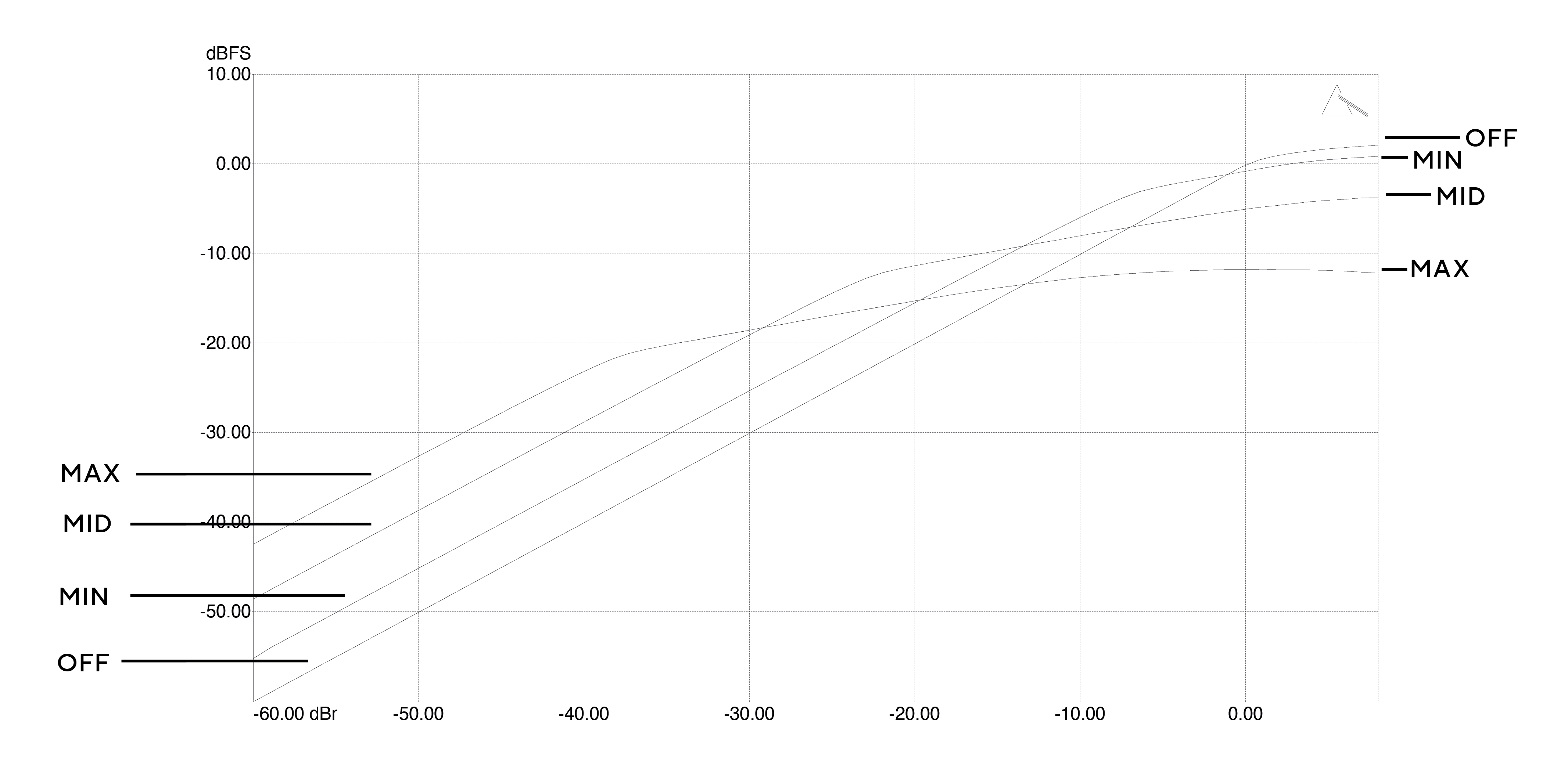

Die beiden folgenden Diagramme zeigen die Kompressionseigenschaften im Modus „Normal“ bzw. „Mehr“. Die Kurven berücksichtigen die Auswirkung der Make-up-Verstärkung auf den Gesamtsignalpegel.
Durch die Verbindung der Line-Ausgänge des OctoPre An die analogen Line-Eingänge eines Mischpults (oder eines anderen Geräts) kann das Gerät entweder als rein analoger 8-Kanal-Mikrofonvorverstärker oder im ADAT > LINE-Modus als analoge „Break-Out-Box“ für ADAT-Signale verwendet werden.
Die Line-Ausgänge sind symmetrisch: Verwenden Sie für eine symmetrische Verbindung 3-polige (TRS) ¼-Zoll-Buchsen oder 2-polige (TS) ¼-Zoll-Buchsen für eine unsymmetrische Verbindung.
Der maximale Ausgangssignalpegel beträgt +16 dBu (symmetrisch) oder +10 dBu (unsymmetrisch).
Verwenden Sie die ADAT-AUSGANG optischen Port(s) [16] zum Anschluss des OctoPre an den/die ADAT-Eingang(e) eines Audiogeräts mithilfe optischer TOSLINK-Kabel.
Der rechte Anschluss (von der Rückseite des Geräts aus gesehen) kann acht Audiokanäle mit einer Abtastrate von 44,1 kHz oder 48 kHz über ein einzelnes optisches Kabel übertragen.
Bei Abtastraten von 88,2 kHz oder 96 kHz kann jeder Port vier Audiokanäle übertragen. Der rechte Port überträgt die Kanäle 1 bis 4, der linke Port die Kanäle 5 bis 8. Daher sind zwei TOSLINK-Kabel erforderlich, um alle acht Kanäle zu übertragen.
Bei Abtastraten von 176,4 kHz oder 192 kHz kann jeder Port zwei Audiokanäle übertragen. Der rechte Port überträgt die Kanäle 1 und 2, der linke Port die Kanäle 3 und 4. Der OctoPre ist bei diesen Abtastraten auf vier Kanäle digitalen Audios beschränkt; die Ausgänge der Kanäle 5 bis 8 sind über die ADAT-Anschlüsse nicht verfügbar.
Verwenden Sie die Abtastrate Mit dem Schalter [9] können Sie die gewünschte Abtastfrequenz wählen. Es ist wichtig, dass die am OctoPre entspricht der auf dem empfangenden digitalen Gerät eingestellten Abtastrate.
Verwenden Sie die OPTISCHER EINGANG ADAT-Port(s) [19], wenn Sie digitales Audio (z. B. den Ausgang einer DAW) in analoges Audio umwandeln müssen, 's ADAT > LINE-Modus.
Der rechte Anschluss kann über ein einzelnes optisches Kabel acht Audiokanäle mit einer Abtastrate von 44,1 kHz oder 48 kHz empfangen.
Bei Abtastraten von 88,2 kHz oder 96 kHz kann jeder Port vier Audiokanäle empfangen. Der rechte Port überträgt die Kanäle 1 bis 4, der linke Port die Kanäle 5 bis 8. Für den Empfang aller acht Kanäle benötigen Sie zwei TOSLINK-Kabel.
Bei Abtastraten von 176,4 kHz oder 192 kHz kann jeder Port zwei Audiokanäle empfangen. Der rechte Port überträgt die Kanäle 1 und 2, der linke Port die Kanäle 3 und 4. Der OctoPre ist bei diesen Abtastraten auf vier Kanäle digitalen Audios beschränkt.
Verwenden Sie die Abtastrate Mit dem Schalter [9] können Sie die gewünschte Frequenz wählen. Es ist wichtig, dass die am entspricht der auf dem sendenden digitalen Gerät eingestellten Abtastrate.
Es stehen verschiedene Synchronisierungsoptionen zur Verfügung:
Verbinden Sie OctoPre an das empfangende digitale Gerät über den/die ADAT OUT-Anschluss(e) und stellen Sie sicher, dass das empfangende Gerät so eingestellt ist, dass es seinen Takt von seinem ADAT-Eingang bezieht, und dass die Abtastraten auf beiden Geräten übereinstimmen.
Auf der OctoPre, stellen Sie SYNC auf INTERNAL und die Die LED leuchtet.
Eine alternative Methode zur oben genannten besteht darin, das Empfangsgerät mit dem OctoPre'S Word Clock Out mit einem BNC-Kabel. Stellen Sie in diesem Szenario die Synchronisierungsquelle des empfangenden Geräts auf seinen externen Wordclock-Eingang ein.
Verbinden Sie OctoPre'S ADAT-AUSGANG Port(s) mit dem ADAT-Eingang des empfangenden digitalen Geräts. Verbinden Sie den ADAT-Ausgang des digitalen Geräts mit einem der OctoPre'S ADAT IN Häfen.
Auf der OctoPre, legen Sie die SYNCHRONISIERUNG zu ADAT und dem Die LED leuchtet. Stellen Sie außerdem sicher, dass beide Geräte dieselbe Abtastrate verwenden.

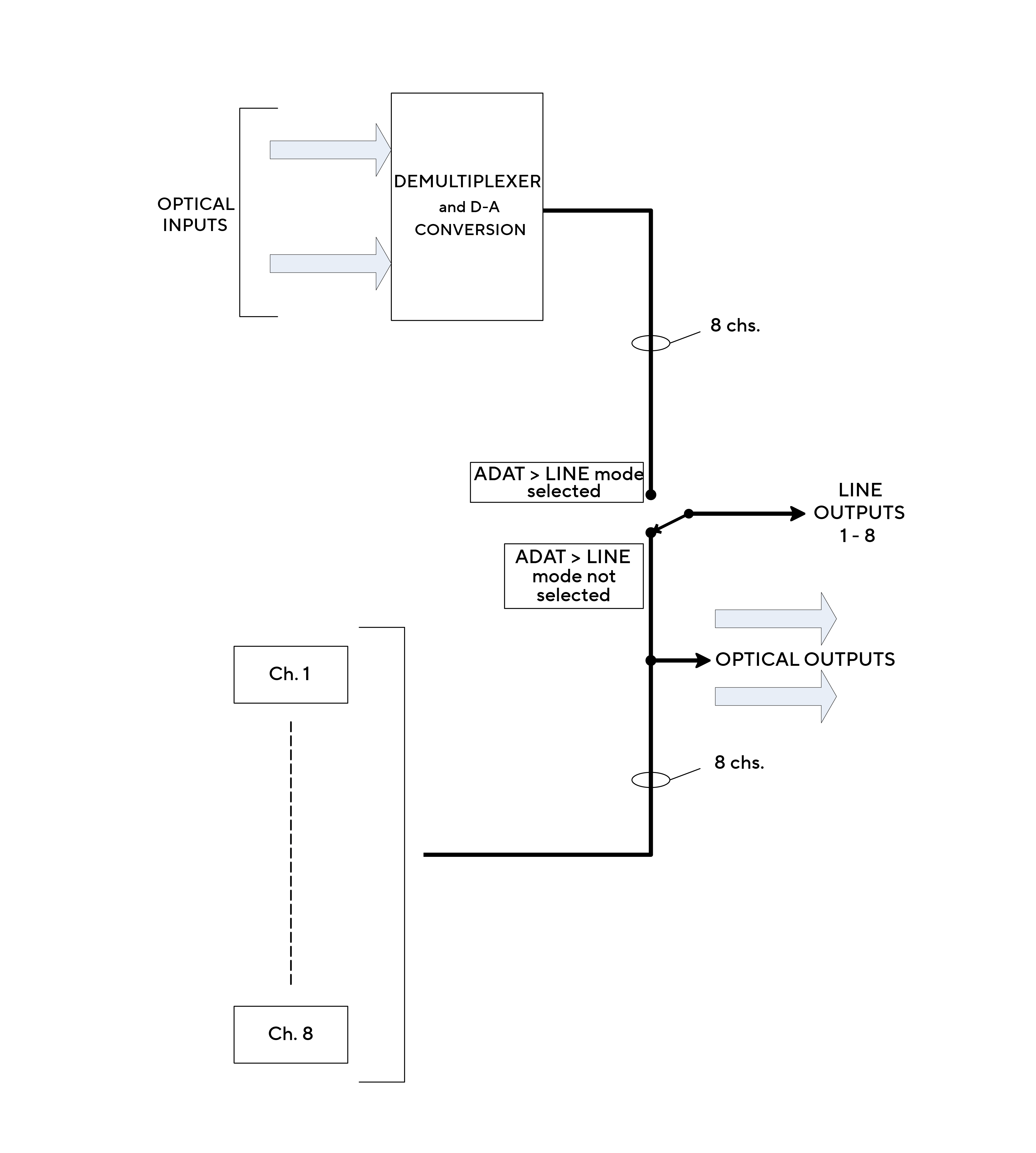

Durch Auswahl des ADAT > LINE-Modus ([12] auf der Frontplatte) werden die acht Quellen den analogen LINE-AUSGÄNGEN [18] neu zugeordnet. Im Normalbetrieb stehen an diesen Anschlüssen die Ausgänge der Mikrofonvorverstärkerkanäle zur Verfügung; im ADAT > LINE-Modus werden die Anschlüsse nach der D/A-Wandlung mit den digitalen ADAT-Signalen an den ADAT-Eingängen gespeist.
Dieser Modus ermöglicht die OctoPre dient zum Verbinden eines 8-Kanal-ADAT-Formatausgangs (beispielsweise von einer DAW) mit einer Reihe analoger Eingänge, typischerweise den Kanälen eines analogen Mischpults, um mit einem solchen Mischpult die Verwendung zum Heruntermischen von DAW-Spuren zu ermöglichen.
Wenn der ADAT > LINE-Modus aktiviert ist, sind die acht Mikrofonvorverstärker weiterhin betriebsbereit und ihre Ausgänge bleiben verfügbar ADAT-AUSGANG Häfen.
