Vielen Dank, dass Sie sich für Focusrite entschieden haben RedNet A16R MkII.
RedNet A16R MkII Dieses 1HE-Rack-Interface (19 Zoll) bietet 16 AD/DA-Kanäle sowie ein AES3-Kanalpaar für Dante-Audio-over-IP-Netzwerke. Der Betriebspegel ist zwischen 18 dBu und 24 dBu umschaltbar. Jeder Ein- und Ausgangskanal verfügt über Stummschaltungs-/Dämpfungs- und Pegelregler. Speziell für den Einsatz auf Tour, bei Live-Auftritten und im Rundfunk konzipiert, bietet jedes Gerät Netzwerk- und Stromredundanz, eine robuste Bauweise mit verriegelbaren Steckverbindern sowie Fernsteuerungs- und Fernüberwachungsmöglichkeiten.
Zwei Ethernet-Anschlüsse (primär und sekundär) auf der Rückseite gewährleisten höchste Netzwerksicherheit mit nahtloser Umschaltung auf ein sekundäres Netzwerk im unwahrscheinlichen Fall eines Netzwerkausfalls. Alternativ können diese Anschlüsse im Switched-Modus zur Reihenschaltung weiterer Geräte verwendet werden.
Redundante Netzteile (PSU A und B) mit separaten Eingangsbuchsen an der Rückseite ermöglichen den Anschluss eines Netzteils an eine unterbrechungsfreie Stromversorgung. Der Status jedes Netzteils kann entweder über das Netzwerk oder über die Vorderseite fernüberwacht werden.
RedNet A16R MkII Der AES3-Eingang verfügt über einen Sample Rate Converter (SRC), der den sofortigen Betrieb mit jeder AES3-Quelle unabhängig von der Abtastrate oder dem Takt des Dante-Netzwerks ermöglicht. Die Audio-Schnittstelle wird über vier standardmäßige 8-Kanal-DB25-Anschlüsse (AES59) bereitgestellt. Zusätzlich dienen die Kanäle 17–18* als AES3-Kanäle.
Anmerkung
*Bei Betrieb mit vierfacher Abtastrate stehen die Eingänge der Kanäle 17–18 nicht zur Verfügung. Der Benutzer kann dann entweder 1–16 analog oder 1–14 analog und 15–16 AES3 auswählen.
Die Wordclock-Ein- und Ausgänge an den BNC-Anschlüssen ermöglichen die Synchronisierung des Dante-Netzwerks mit dem Haustakt oder die Synchronisierung externer Geräte mit dem Dante-Netzwerk. Ein DARS-Referenzsignal kann auch über den XLR-3-Eingang empfangen werden.

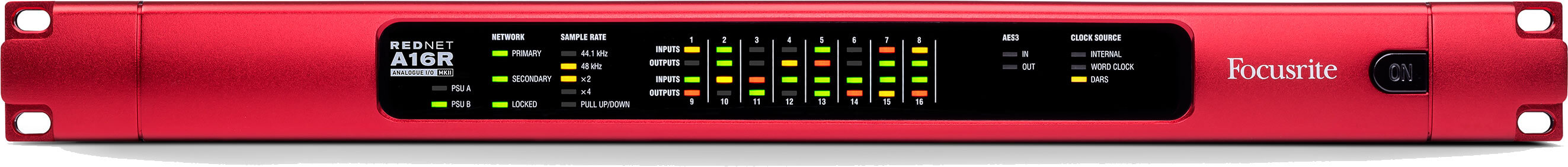

Der RedNet A16R MkII Die Frontplatte enthält LEDs zur Anzeige des Netzteilstatus, des Netzwerkstatus, der Abtastrate, der Taktquellen und des Vorhandenseins von Signalen an Ein- und Ausgängen.
Anmerkung
Um diese Bedienungsanleitung im PDF-Format herunterzuladen, gehen Sie zu: downloads.focusrite.com .
Dies ist Version 2.0 der RedNet A16R MkII Benutzerhandbuch.
Dies ist die Version 2.0 der Bedienungsanleitung.
