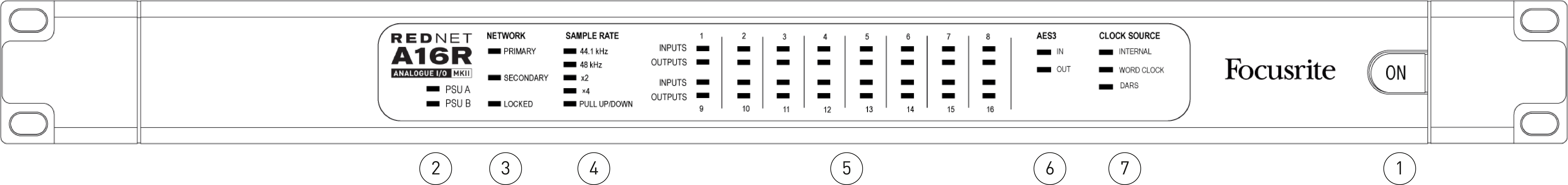

Netzschalter
-
Leistungsindikatoren:
-
Netzteil A – Leuchtet auf, wenn eine Wechselstromversorgung anliegt und alle Gleichstromausgänge aktiv sind.
-
Netzteil B – Leuchtet auf, wenn eine Wechselstromversorgung anliegt und alle Gleichstromausgänge aktiv sind.
Wenn beide Netzteile funktionieren und über Wechselstromeingänge verfügen, ist Netzteil A das Standardnetzteil.
-
-
RedNet Netzwerkstatusanzeigen:
-
PRIMÄR – Leuchtet auf, wenn das Gerät mit einem aktiven Ethernet-Netzwerk verbunden ist. Leuchtet außerdem auf, um Netzwerkaktivität im Schaltmodus anzuzeigen.
-
SEKUNDÄR – Leuchtet auf, wenn das Gerät mit einem aktiven Ethernet-Netzwerk verbunden ist. Wird im Schaltmodus nicht verwendet.
-
GESPERRT – Leuchtet auf, wenn ein gültiges Synchronisationssignal vom Netzwerk empfangen wird oder wenn die RedNet A16R MkII Das Gerät ist der Netzwerk-Leader. Es blinkt, wenn der externe Taktgeber ausgewählt, aber nicht angeschlossen ist.
-
-
RedNet Indikatoren für die Abtastrate
Fünf orangefarbene Indikatoren: 44,1 kHz, 48 kHz, x2 (Vielfaches von 44,1 oder 48), x4 (Vielfaches von 44,1 oder 48) und Abtastrate HOCHZIEHEN/RUNTERZIEHENDiese Indikatoren leuchten einzeln oder in Kombination auf, um die verwendete Abtastrate anzuzeigen. Bei einer Einstellung von beispielsweise 96 kHz Pull Up/Down leuchten die Indikatoren 48 kHz, x2 und Pull Up/Down auf.
-
Signalpegelanzeigen:
-
EINGÄNGE – Dreifarbige LEDs zeigen die Audiosignalpegel an den Eingängen des Netzwerks an:
-
Grün: Signal vorhanden (leuchtet bei -42 dBFS)
-
Orange: -6dBFS
-
Rot: 0 dBFS
-
-
AUSGABEN – Dreifarbige LEDs zeigen die Audiosignalpegel an den Ausgängen des Netzwerks an:
-
Grün: Signal vorhanden (leuchtet bei -42 dBFS)
-
Orange: -6dBFS
-
Rot: 0 dBFS
-
Anmerkung
Bei Betrieb mit vierfacher Abtastrate hängen die Anzeigen der LEDs 15 und 16 vom gewählten Signalmodus ab.
Modus
LED 15
LED 16
Analog
Analoges Kapitel 15
Analoges Kapitel 16
AES3
AES3 Links
AES3 Rechts
-
-
AES3-Signalpräsenzindikatoren
Grüne LEDs zeigen an, ob ein AES3-Signal anliegt. IN zum Netzwerk und AUS vom Netzwerk; jedes leuchtet mit -126dBFS.
Anmerkung
Bei Betrieb mit vier Abtastraten leuchten die IN- und OUT-LEDs nicht, wenn der Analogmodus ausgewählt ist.
Modus
'IN' LED
'AUS'-LED
Analog
Aus
Aus
AES3
Analoger Kanal 15/16
Analoger Kanal 15/16
-
Taktquelle
Drei orangefarbene Indikatoren: Intern, Wortuhr (BNC-Eingang) und Dars (XLR-3-Eingang). Die jeweils leuchtende LED zeigt die verwendete Taktquelle an. Bei ungültiger eingehender Taktquelle blinkt die „Locked“-Anzeige, um anzuzeigen, dass das Gerät auf seinen internen Takt zurückgegriffen hat.
Keine der Kontrollleuchten leuchtet auf, wenn das Gerät als Dante-Follower arbeitet.
-

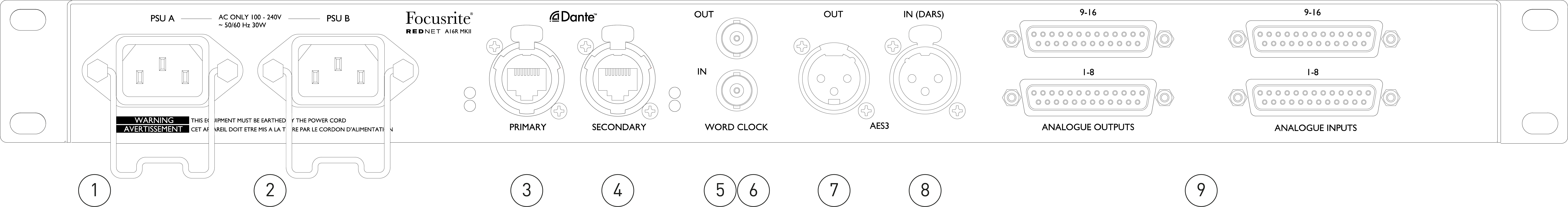

IEC-Netzanschluss A
Standard-IEC-Steckdose für Wechselstromnetz. RedNet A16R MkII verfügt über ein „Universal“-Netzteil, das den Betrieb mit jeder Versorgungsspannung zwischen 100 und 240 V AC ermöglicht
-
IEC-Netzanschluss B
Eingangsanschluss für die Notstromversorgung. Netzteil B bleibt im Standby-Modus, übernimmt aber nahtlos die Versorgung, falls Netzteil A ausfällt oder die Hauptstromversorgung unterbrochen wird.
Falls eine unterbrechungsfreie Stromversorgung (USV) verfügbar ist, wird empfohlen, diese an Eingang B anzuschließen.
-
Primärer Netzwerkanschluss
RJ45-EtherCON-Anschluss für das Dante-Netzwerk. Verwenden Sie Standard-Netzwerkkabel der Kategorie 5e oder 6 zum Anschluss. RedNet A16R MkII zum Ethernet-Netzwerk-Switch. Neben jeder Netzwerkbuchse befinden sich LEDs, die aufleuchten, um eine gültige Netzwerkverbindung und Netzwerkaktivität anzuzeigen.
-
Sekundärer Netzwerkanschluss
Sekundäre Dante-Netzwerkverbindung, bei der zwei unabhängige Ethernet-Verbindungen genutzt werden (Redundanter Modus), oder ein zusätzlicher Port an einem integrierten Netzwerk-Switch im primären Netzwerk (Switched-Modus).
-
Wortuhr aus
Liefert einen Ausgang mit der gewählten Systemtaktreferenz (kann zwischen Basistakt und Netzwerktakt umgeschaltet werden).
-
Wortuhr
Ermöglicht die Synchronisierung des Dante-Netzwerks mit der Wortuhr.
-
AES3-Ausgang
Permanenter AES3-Ausgang des Audiokanalpaares 17-18.
Bei Betrieb mit vierfacher Abtastrate werden die Kanäle 17-18 zu Duplikaten der Kanäle 15-16. Der Ausgang ist im AES3- oder Analogmodus immer verfügbar.
-
AES3 In
AES3-Quelle für die Kanäle 17–18. Kann auch als Taktquelle verwendet werden, wenn sie mit AES3 oder DARS (Digital Audio Reference Signal – AES3-verteilter Takt gemäß AES11) gespeist wird. Softwareseitig wählbar.
-
DB25-Analoganschlüsse
Analoge Ein- und Ausgänge über DB25-Buchsen; acht Kanäle pro Buchse. Verdrahtet nach dem analogen AES59-Standard (auch bekannt als Tascam-Standard).

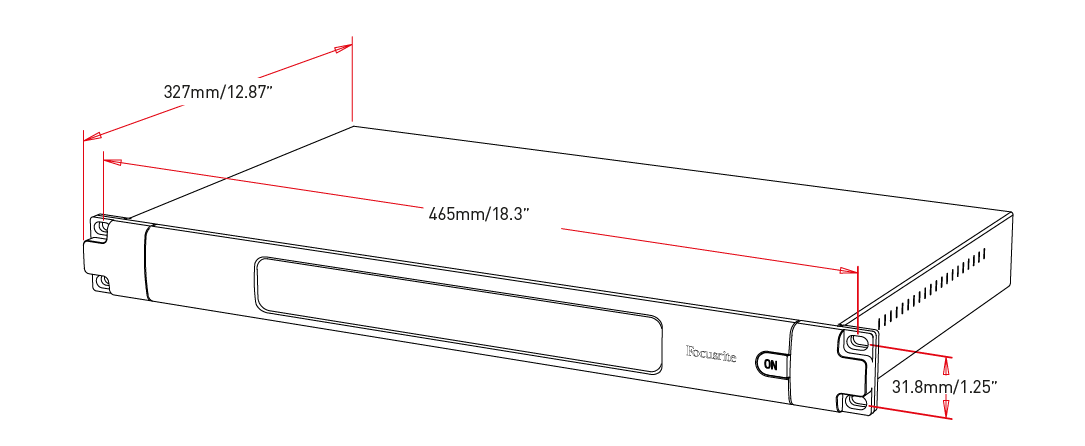

RedNet A16R MkII erfordert 1 HE vertikalen Rack-Platz. Lassen Sie hinter dem Gerät eine zusätzliche Racktiefe von 75 mm ein, um Kabel zu ermöglichen.
RedNet A16R MkII wiegt und bei Installationen in einer festen Umgebung (z. B. einem Studio-Rack) bieten die Rack-Halterungen* an der Vorderseite ausreichenden Halt. Wenn das Gerät jedoch mobil eingesetzt werden soll (z. B. im Flightcase für Touren usw.), empfiehlt es sich, seitliche Stützschienen oder Regale im Rack zu verwenden.
Wichtig
*Verwenden Sie immer M6-Schrauben und Käfigmuttern, die speziell für 19-Zoll-Geräteracks entwickelt wurden. Eine Internetsuche mit dem Stichwort „Käfigmuttern M6“ bringt passende Bauteile zum Vorschein.
Die Kühlung erfolgt durch seitliche Lüfterbewegung. Die verwendeten Lüfter sind langsam und geräuscharm.
Anmerkung
Die maximale Betriebsumgebungstemperatur beträgt 45 °C / 113°F.
Die Belüftung erfolgt über Schlitze im Gehäuse auf beiden Seiten. Nicht montieren RedNet A16R MkII Platzieren Sie das Gerät unmittelbar über anderen Geräten, die erhebliche Wärme erzeugen, beispielsweise einem Leistungsverstärker. Achten Sie außerdem darauf, dass die seitlichen Lüftungsschlitze bei der Montage in einem Rack nicht verdeckt werden.
RedNet A16R MkII ist netzbetrieben. Es enthält „Universal“-Netzteile, die mit jeder Wechselstromspannung von 100 V bis 240 V betrieben werden können. Die Wechselstromanschlüsse erfolgen über standardmäßige 3-polige IEC-Anschlüsse auf der Rückseite.
Wenn Netzteil A und Netzteil B beide angeschlossen sind, wird Netzteil A zur Standardversorgung und zieht daher mehr Strom als Netzteil B. Falls eine Notstromversorgung von einer unterbrechungsfreien Quelle bereitgestellt wird, empfiehlt es sich, diese an Eingang B anzuschließen.
Passende IEC-Kabel werden mit dem Gerät mitgeliefert; diese sollten mit Netzsteckern des für Ihr Land geeigneten Typs versehen werden.
Der Wechselstromverbrauch des RedNet A16R MkII Ist 41 W.
Anmerkung
Es sind keine Sicherungen drin RedNet A16R MkII oder andere vom Benutzer austauschbare Komponenten jeglicher Art. Bitte wenden Sie sich bei allen Wartungsproblemen an das Kundendienstteam (siehe Kundensupport und Gerätewartung).
