RedNet Control 2 Ist Focusriteanpassbare Softwareanwendung zur Steuerung und Konfiguration RedNet und Schnittstellen im roten Bereich. Das System zeigt für jede Hardwareeinheit ein Bild an, das deren Steuerungsebenen und Funktionseinstellungen, Signalpegelanzeigen sowie wichtige Statusanzeigen für Stromversorgungen, Taktstatus und die primären/sekundären Netzwerkverbindungen darstellt.
Die Bedienungsanleitung finden Sie hier. RedNet Control 2 Hier:
Weitere Einzelheiten zur Bedienung und Einrichtung des Geräts mithilfe der Software finden Sie im Abschnitt „Gerätesteuerung“.

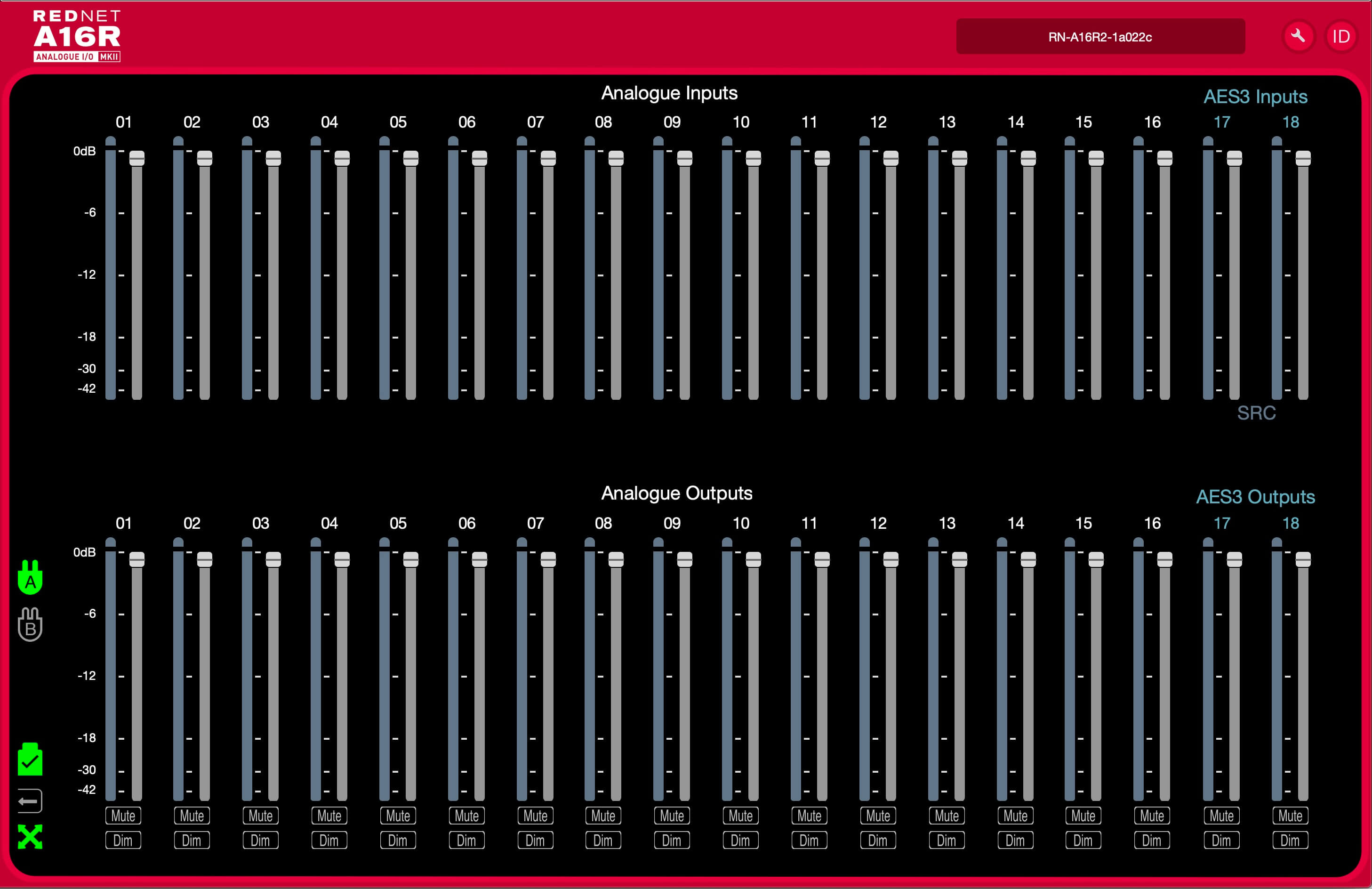

Die grafische Benutzeroberfläche mit einem einzigen Tab für die RedNet A16R MkII Die Einheit ist unten dargestellt:
Das Bild zeigt die Regler für die Lautstärkeregelung, die Pegelanzeigen und die Stumm-/Dimm-Tasten für jeden der 18 Ein- und Ausgänge.
Links werden Status-Symbole für die Netzteile und das Netzwerk angezeigt.
Wenn Sie ein hinzufügen RedNet A16R MkII Bei einem Tab mit entweder sechs oder zwölf Geräten sind die grafischen Steuerelemente in drei Seiten unterteilt: „Meter“, „Eingänge“ und „Ausgänge“, wobei die Ein- und Ausgänge in die Kanäle 1-8 oder 9-18 aufgeteilt sind.
|

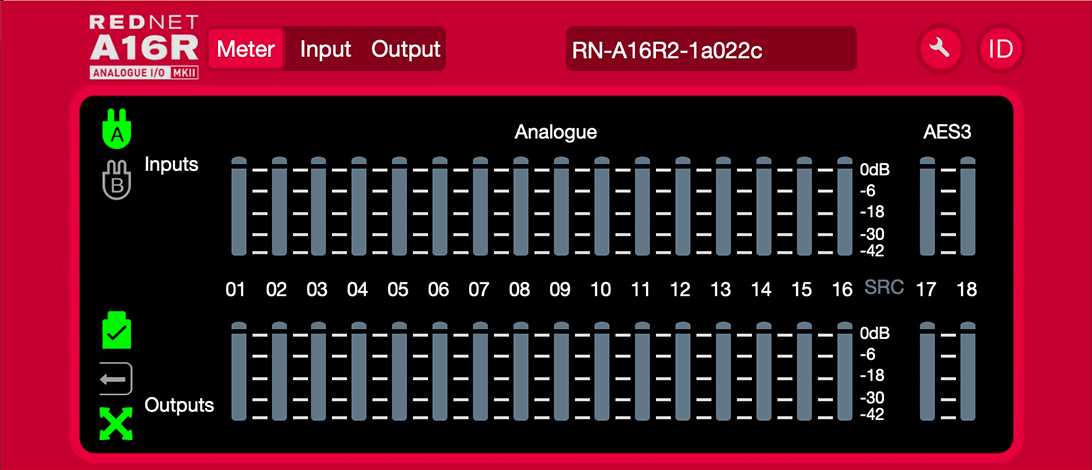

Registerkarte „Zähler“ |

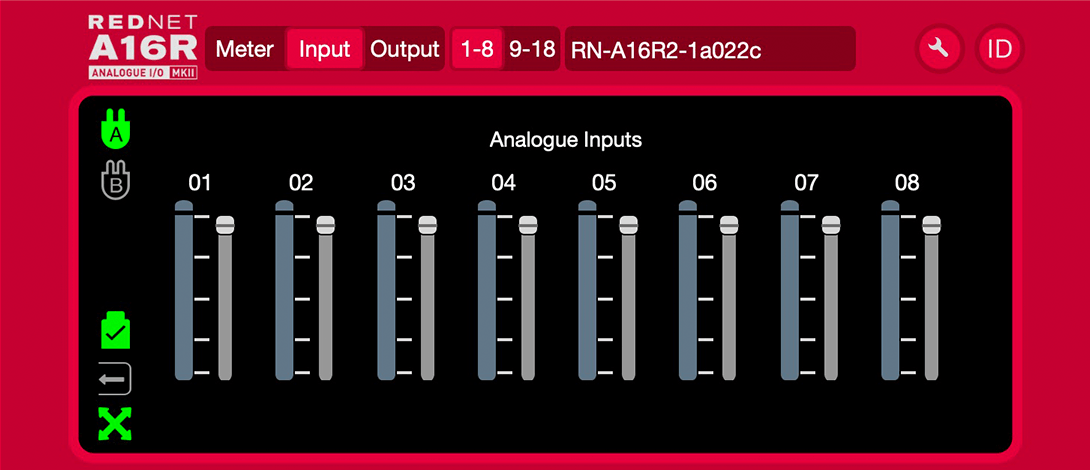

Registerkarte „Eingänge 1–8“ |

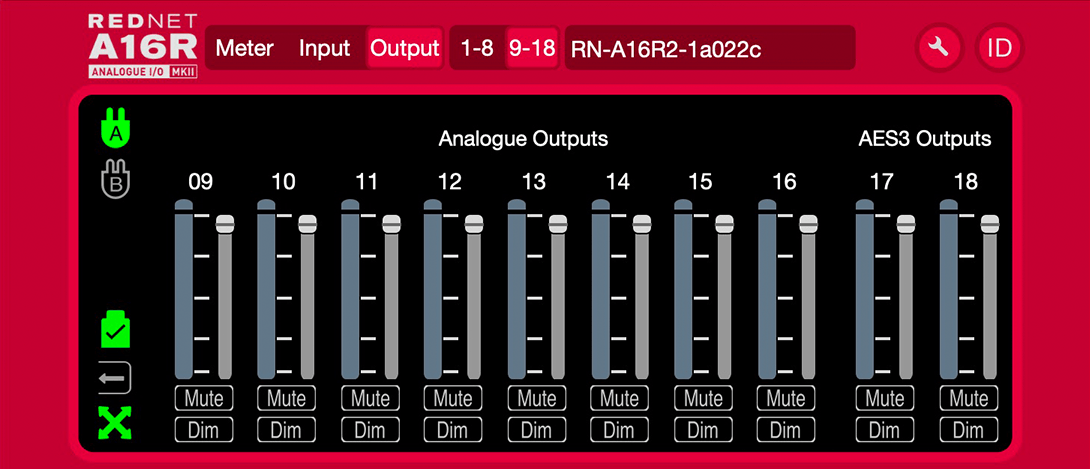

Registerkarte „Ausgänge 9–16“ |
Bei Vollausschlag wird 0 dBFS durch ein rotes Balkensegment auf jedem Pegelmesser angezeigt.
'SRC' zeigt an, dass die Abtastratenwandler für das AES3-Kanalpaar eingeschaltet sind.
Status-Symbole für die Netzteile und das Netzwerk werden links in jedem Gerätefenster angezeigt:
|
|
Netzteile A und B – Jede leuchtet auf, wenn das Netzteil über eine Stromzufuhr verfügt und alle DC-Ausgänge vorhanden sind. |
|
|
|
Netzwerk(e) – Jedes Netzwerk leuchtet auf, wenn eine gültige Verbindung besteht. |
|
|
|
Gesperrt – Das Gerät ist erfolgreich mit dem Netzwerk verbunden (wechselt zum roten Kreuz, wenn es nicht verbunden ist). |
|
|
|
Netzwerkführer – Zeigt an, ob ein Gerät der Netzwerkführer ist. |
|
|
|
Externe Uhr –
|
Klicken Sie auf das ID-Symbol identifiziert das gesteuerte Gerät durch Blinken der LEDs auf der Vorderseite.
Klicken auf das Werkzeugsymbol wird das Fenster „Systemeinstellungen“ öffnen:

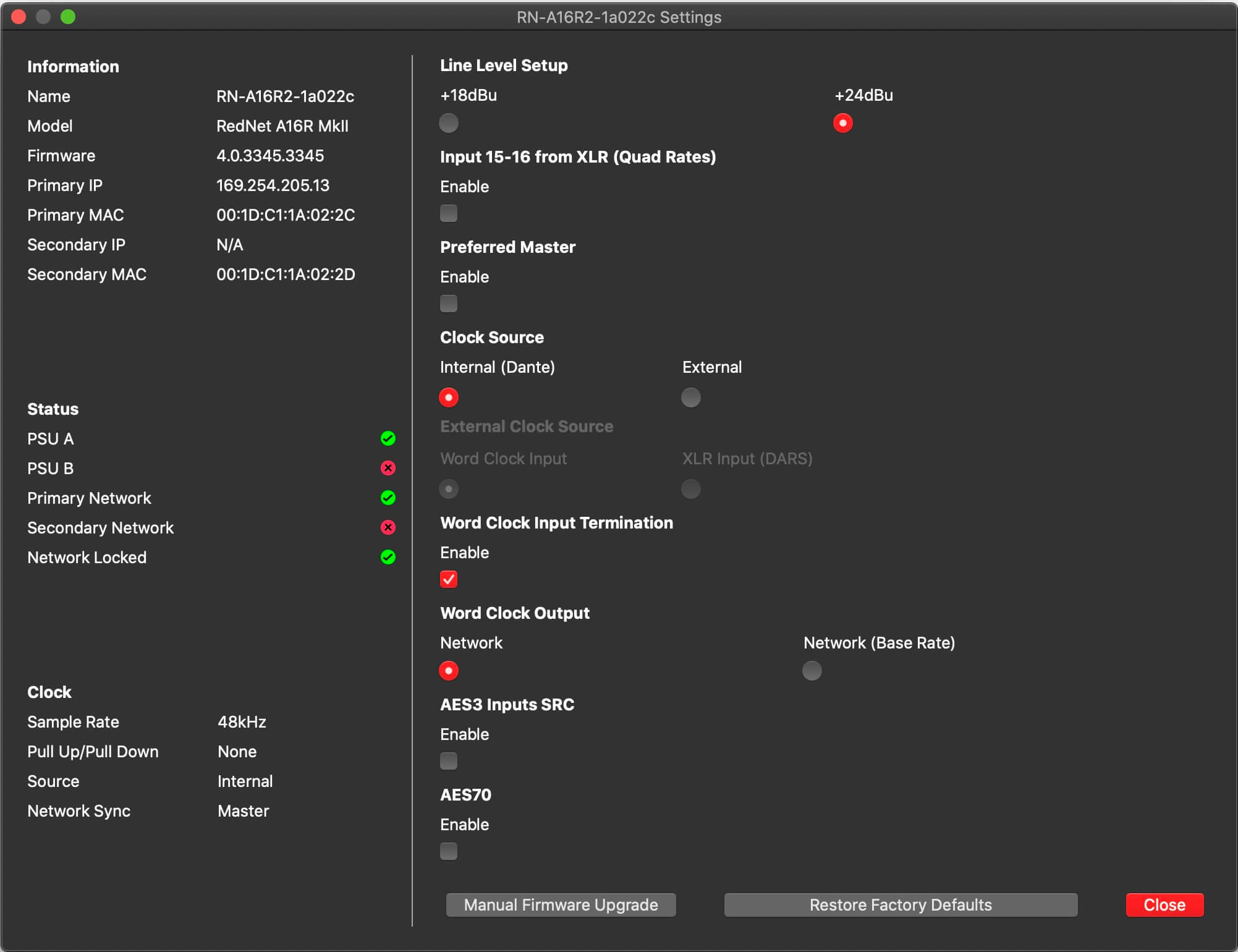

Das Menü „Tools“ zeigt Folgendes an: A16R MkIIDie Hardware- und Firmware-Details sowie die aktuellen Geräteeinstellungen werden im linken Bereich des Fensters angezeigt.
-
Line-Level-Setup – Stellt den analogen Leitungsausgangspegel auf 0 dBFS ein:
-
+18dBu
-
+24dBu (Werkseinstellung)
-
-
Eingänge 15 und 16 von XLR (Quad-Rate) – Option aktivieren. Wenn diese Option ausgewählt ist, werden die analogen Kanäle 15 und 16 durch das AES3-Kanalpaar ersetzt.
Anmerkung
Diese Option ist nur funktionsfähig, wenn das Gerät mit Quadband-Abtastraten arbeitet.
-
Bevorzugter Leiter – Ein-/Aus-Zustand.
-
Taktquelle - Es kann jeweils nur eine der folgenden Optionen ausgewählt werden:
-
Intern (RedNet) ist der Netzwerk-Leader, läuft aber mit der internen Uhr) Werkseinstellung
-
Extern – Wortuhr
-
Extern – XLR-3-Eingang (DARS oder Audio)
Anmerkung
Bei Auswahl einer beliebigen Taktquelle, RedNet A16R MkII wird zum bevorzugten Anführer des Netzwerks.
-
-
Worttakt-Eingangsabschluss – Tick-Option Ein/Aus. (Schließt den Wordclock-Eingang BNC mit 75 Ω ab.)
-
Wortuhr-Ausgang – Es kann jederzeit eine Auswahl getroffen werden.
-
Netzwerk
-
Netzwerk (Grundgebühr)
-
-
AES3 Eingangs-Abtastratenwandler – Ein-/Aus-Zustand. Gilt für die Kanäle 17 und 18.
-
AES70 – Ein-/Aus-Zustand.
