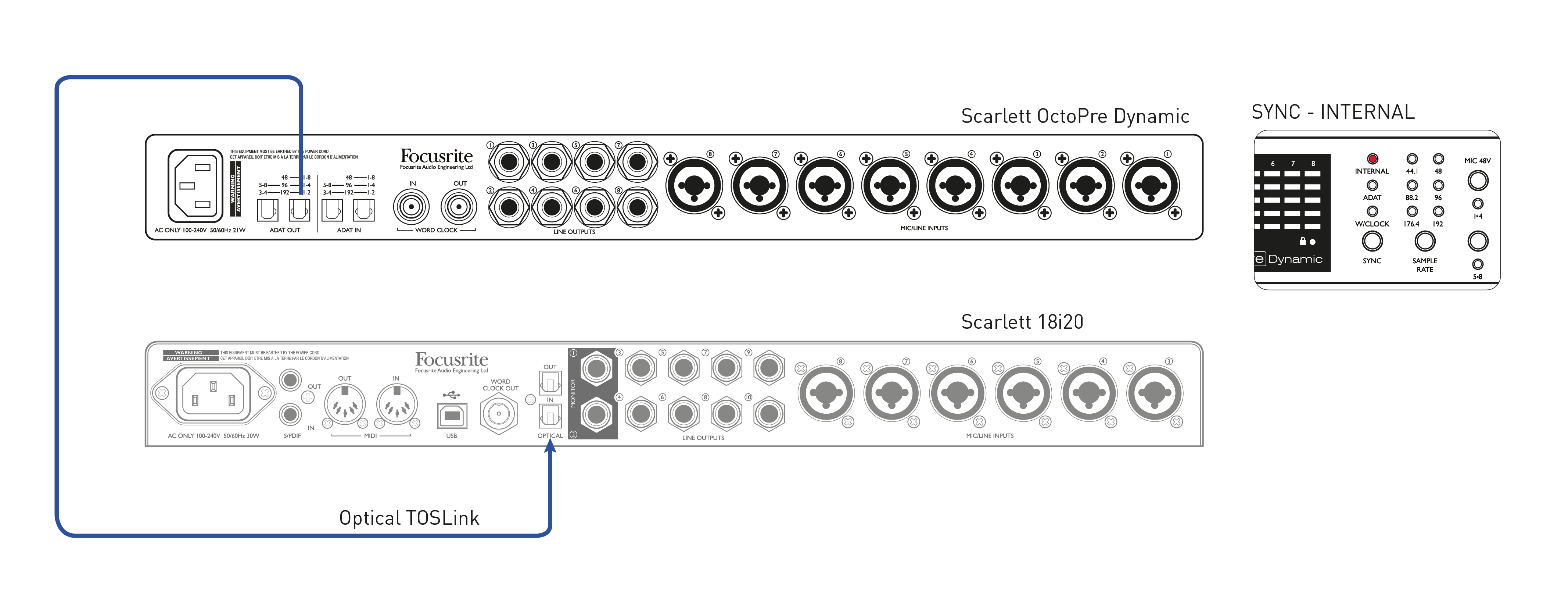

Aquí ADAT FUERA en el OctoPre está conectado a ENTRADA ÓPTICA en una interfaz de audio Scarlett 18i20 con un solo cable óptico. Ambas unidades funcionan a una frecuencia de muestreo de 44,1 kHz. OctoPreLa fuente de reloj de está configurada en INTERNO y el 18i20 está sincronizado con ella porque su fuente de reloj está configurada en ADAT (a través de Focusrite Control).
Esta configuración, por ejemplo, permitiría grabar hasta 16 fuentes de micrófono o línea simultáneamente en un DAW y, por lo tanto, sería ideal para grabar una banda en vivo. Ocho de las fuentes (las conectadas a la OctoPre) podría beneficiarse de la dinámica interna si fuera necesario y aplicar compresión para controlar el rango dinámico de las señales.
La configuración también sería adecuada para cualquier otra interfaz de audio que tenga una entrada ADAT.

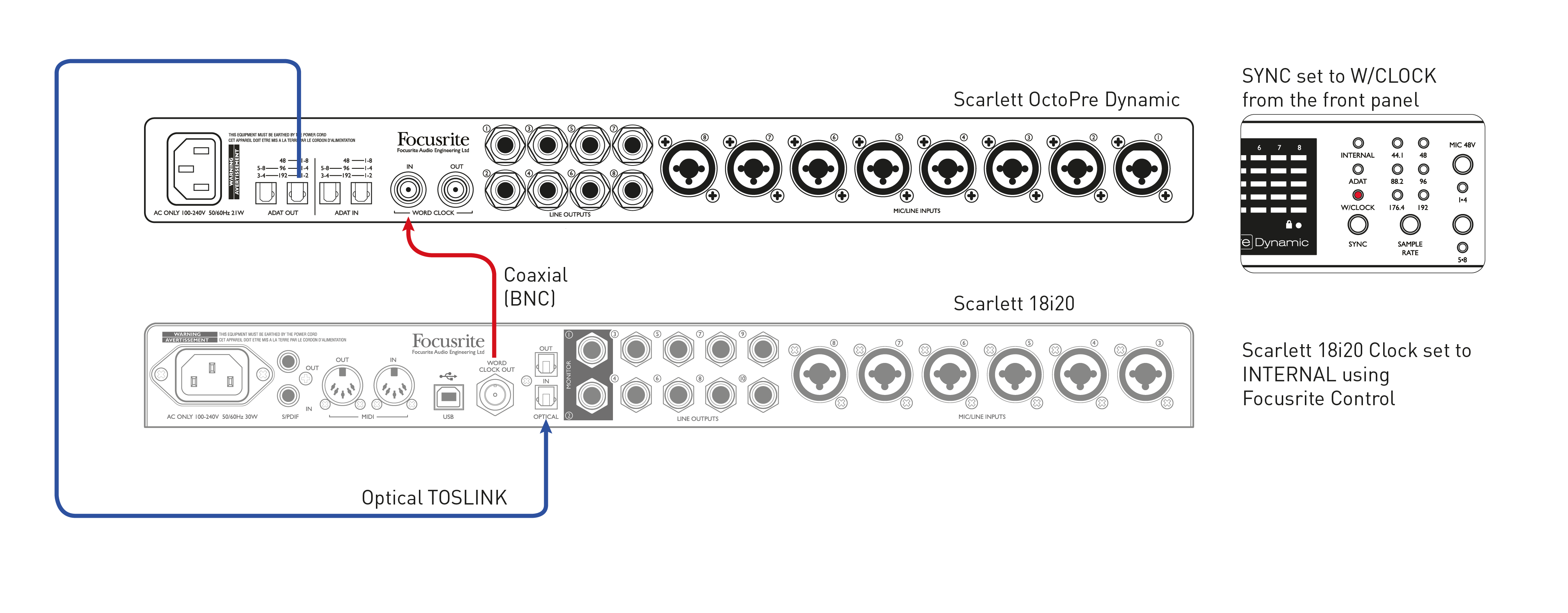

Aquí ADAT FUERA en el OctoPre está conectado a ENTRADA ÓPTICA en una interfaz de audio Scarlett 18i20 con un solo cable óptico. Ambas unidades funcionan a una frecuencia de muestreo de 44,1 kHz. OctoPre's RELOJ DE PALABRAS EN La entrada está conectada a RELOJ DE SALIDA DE PALABRA en la Scarlett 18i20 con un cable BNC y el OctoPreLa fuente de reloj de está configurada en W/CLOCK. La fuente de reloj del 18i20 está configurada en INTERNAL (mediante Focusrite Control), lo que la convierte en la fuente de sincronización líder.
La configuración también sería apropiada para cualquier otra interfaz de audio que tenga una entrada ADAT y una salida word clock.

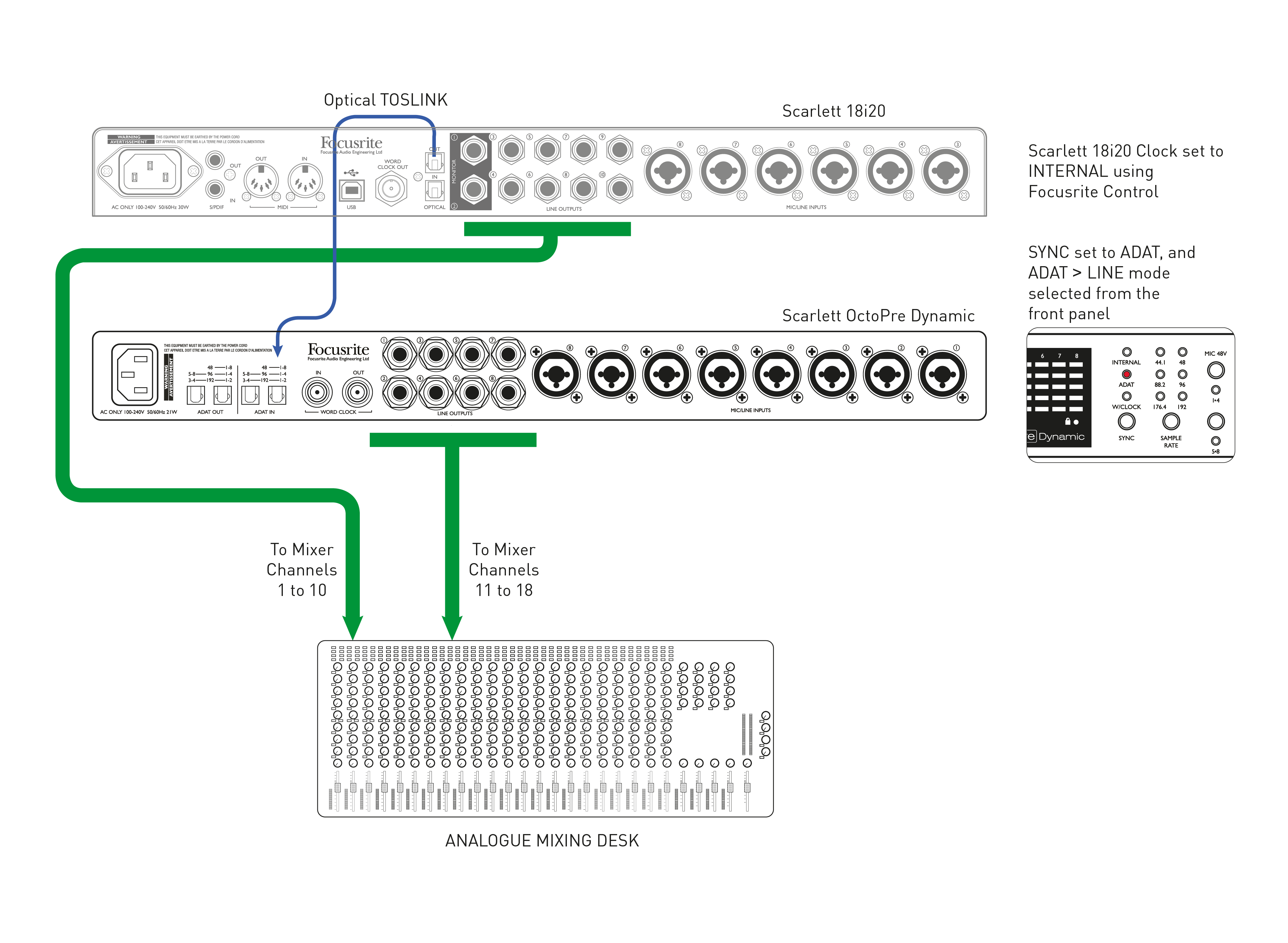

Este ejemplo muestra cómo conectar un mayor número de pistas DAW a una mesa de mezclas analógica para la mezcla final. Las 10 salidas analógicas de una interfaz Scarlett 18i20 están conectadas a los canales 1 a 10 de la mesa. SALIDA ÓPTICA El puerto está conectado a un ADAT EN puerto de un OctoPre con el modo ADAT > LINE seleccionado. El OctoPre's SALIDAS DE LÍNEA Luego se conectan a los canales 11 al 18 del escritorio.
La Scarlett 18i20 normalmente sería la líder de sincronización en esta situación, por lo que su fuente de reloj está configurada en INTERNA (a través del control de Focusrite). La fuente de reloj en la OctoPre está configurado en ADAT, por lo que está sincronizado con el 18i20 a través de la conexión óptica ADAT.
Los recuentos de canales anteriores son aplicables a una frecuencia de muestreo de 44,1/48 kHz; se podrían transferir cuatro canales de audio desde el 18i20 al OctoPre a 88,2/96 kHz.

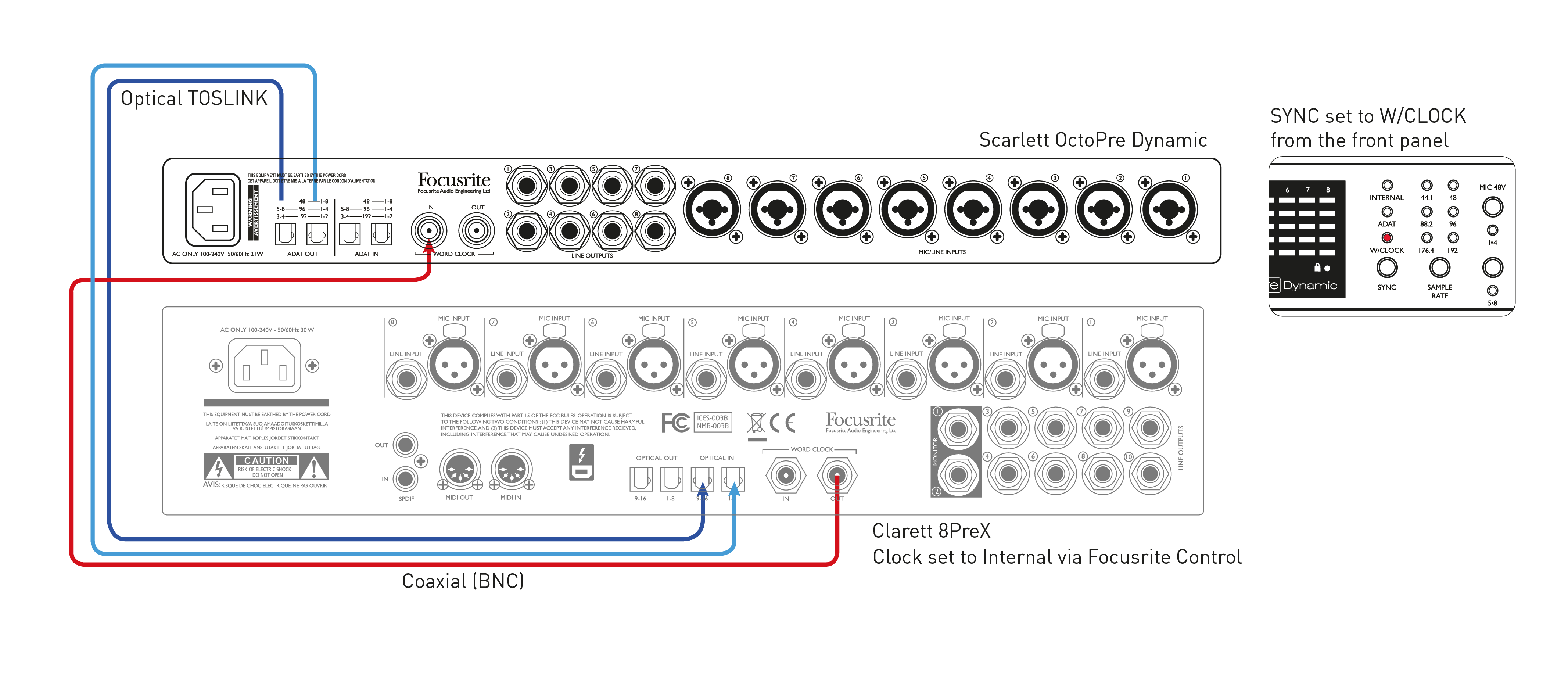

Este ejemplo muestra una configuración similar al Ejemplo 2, pero con un Focusrite Clarett 8PreX que permite operar a una frecuencia de muestreo de 96 kHz (modo «SMUX-II»). Ambas unidades deben estar configuradas a 96 kHz; se utilizan dos cables ópticos, cada uno con cuatro canales de audio. El Clarett 8PreX es el líder en sincronización.
Esta configuración también es aplicable con una frecuencia de muestreo de 192 kHz (modo “SMUX-IV”); cada cable óptico transportará entonces dos canales de audio.

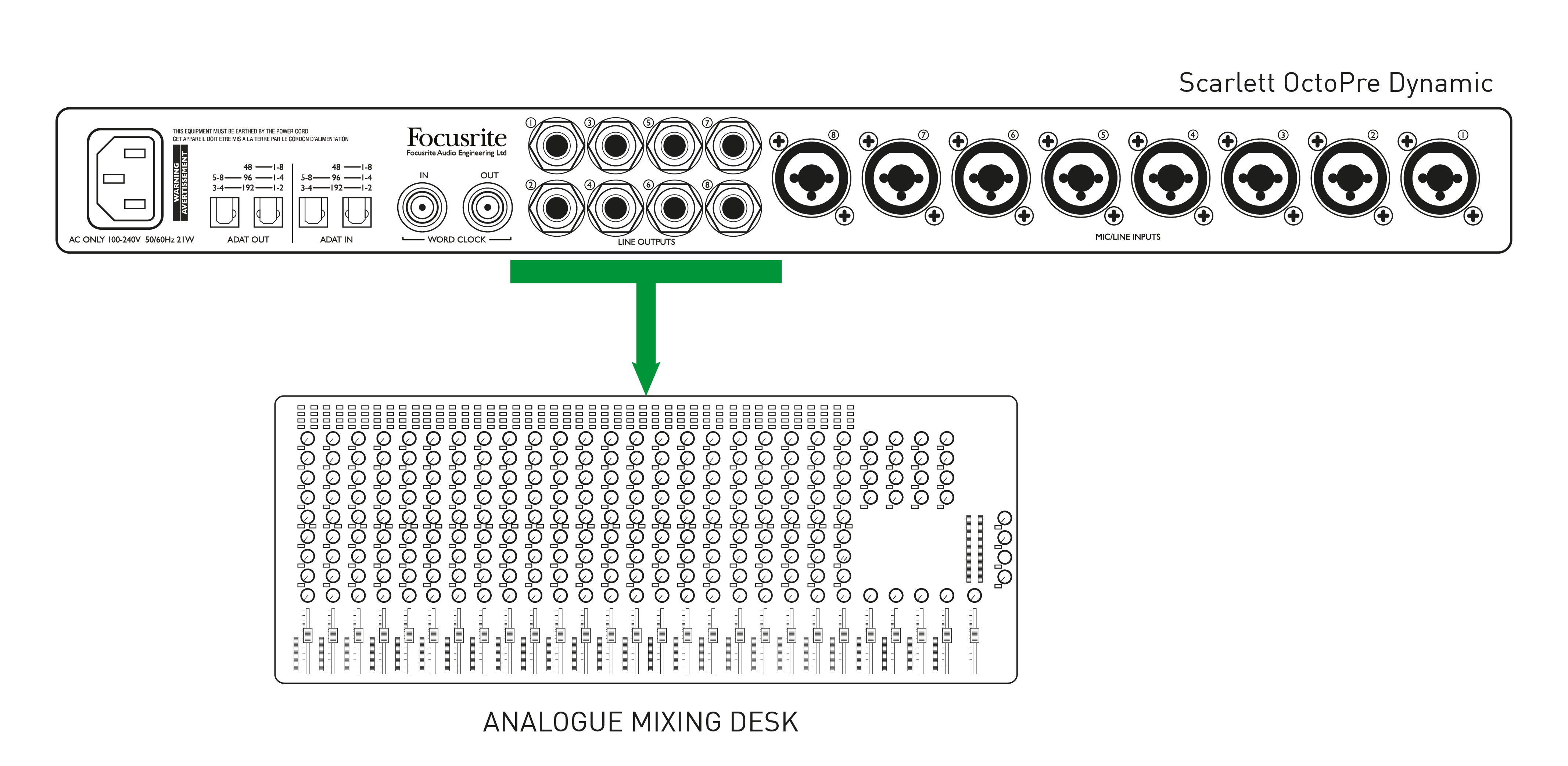

Esta configuración utiliza el OctoPrePreamplificadores y compresores de micrófono para proporcionar una entrada de alta calidad para una mesa de mezclas analógica. Utilice un cable prefabricado para conectar... OctoPre's SALIDAS DE LÍNEA Toma a ocho entradas de línea en la mesa de mezclas; esto requerirá ocho conectores TRS de ¼” en un extremo y ocho conectores apropiados para las entradas de línea de la mesa en el otro. Si las entradas de línea de la mesa no están balanceadas, se requiere un cableado con conectores TS en el... OctoPre El final será adecuado.
Esta configuración también sería apropiada para utilizar la OctoPre como etapa de entrada con cualquier tipo de dispositivo analógico de ocho canales.

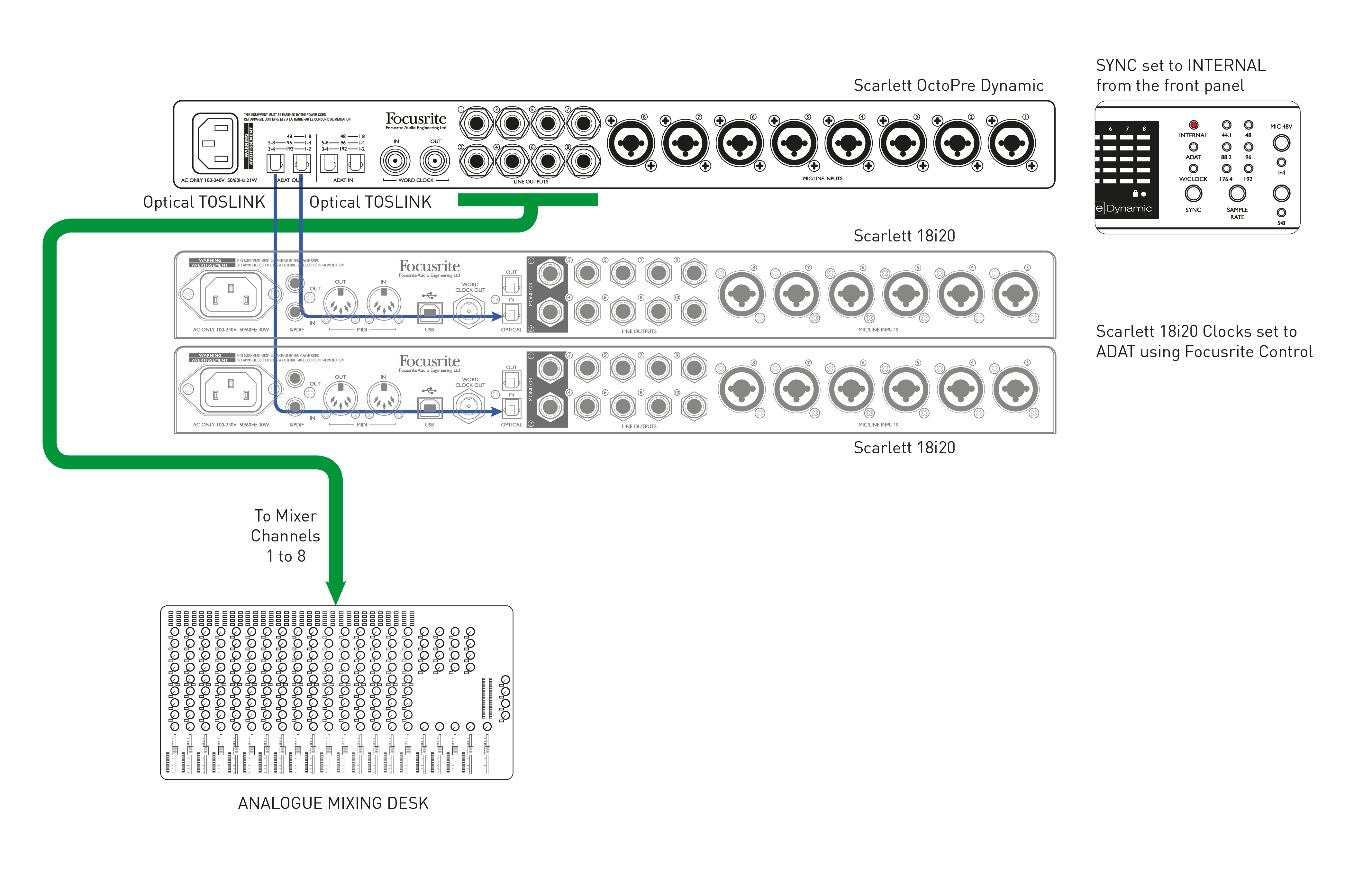

Este ejemplo muestra cómo se puede ampliar la configuración del Ejemplo 5 para agregar grabación digital simultánea, con o sin respaldo secundario.
Porque el OctoPre's ADAT FUERA Los puertos siempre están activos, por lo que puedes grabar la interpretación en una DAW (u otro dispositivo de grabación) con una interfaz ADAT. El ejemplo muestra dos Scarlett 18i20: ADAT EN El puerto de cada uno estaría conectado a los dos ADAT FUERA puertos del OctoPre, para proporcionar grabación de ocho pistas (en el primero) y una copia de seguridad simultánea de ocho pistas en el segundo, a frecuencias de muestreo de 44,1 o 48 kHz.
Todavía se podría lograr una grabación de ocho pistas a 88,2 o 96 kHz, aunque cada Scarlett 18i20 proporcionaría 4 canales al DAW; no sería posible realizar copias de seguridad.
