Las ocho entradas analógicas utilizan conectores "Combo XLR". Estos admiten conectores XLR macho, jacks TS (no balanceados) de 6,35 mm o jacks TRS (balanceados) de 6,35 mm.
Al usar un conector XLR, el preamplificador configura automáticamente la ganancia y la impedancia para recibir señales de nivel de micrófono. Si se usa un conector de ¼”, el preamplificador acepta señales de nivel de línea balanceadas o no balanceadas. Al seleccionar el modo INST (en los canales 1 o 2), la entrada de ¼” se reconfigura para optimizar la señal no balanceada de alta impedancia.
Los dos 48 V Los interruptores aplican alimentación fantasma de 48 V a las entradas de micrófono 1 a 4 y 5 a 8, respectivamente. La mayoría de los micrófonos de condensador requieren alimentación fantasma. Esta alimentación solo se aplica a los contactos XLR de los conectores combo: por lo tanto, si se utiliza un grupo de 4 entradas para señales de micrófono y de línea (o instrumento), la alimentación fantasma solo se aplica a los micrófonos.
Los micrófonos dinámicos no requieren alimentación phantom, pero la mayoría funcionarán normalmente con ella. Los micrófonos de cinta pasivos no requieren alimentación phantom y podrían dañarse si se les suministra alimentación phantom.
Si no está seguro acerca de un micrófono, NO aplique alimentación fantasma sin verificar primero las especificaciones del fabricante.
La ganancia de cada canal debe ajustarse al nivel de entrada; las fuentes con mayor volumen necesitarán menos ganancia que las más silenciosas. Utilice siempre los medidores LED para comprobar el nivel de señal en cada canal.
Comience con el control de ganancia al mínimo. Toque (o cante) al máximo volumen que pueda alcanzar la canción y aumente gradualmente la ganancia hasta que el medidor muestre naranja (-3 dB). Luego, reduzca la ganancia unos pocos dB. Esto debería asegurar que el nivel de la señal no llegue a rojo (0 dB) y sobrecargue el conversor A/D, lo que provocaría distorsión.
Tenga en cuenta que el diseño del preamplificador de alto margen utilizado en la gama Scarlett significa que no es necesario un pad conmutable. (Ver Scarlett OctoPre Dynamic especificaciones de rendimiento (para especificaciones de sensibilidad de entrada).
El rojo Sobre la marcha El LED nunca debe iluminarse; si lo hace, la ganancia está configurada demasiado alta.
Girar un canal COMPRIMIR El control en sentido horario desde su posición OFF activa el compresor del canal. Al mover el control desde la posición OFF, el indicador amarillo... COMP El LED se encenderá brevemente para confirmar que el compresor está activo. Al girarlo en sentido horario, el umbral de compresión se reduce progresivamente, lo que resulta en una compresión cada vez más intensa. El amarillo COMP El LED se iluminará cuando se aplique compresión a la señal, lo que ocurrirá siempre que el nivel de la señal supere el umbral.
Presionando el MÁS El botón aumenta la relación de compresión, aplicando así más compresión a la señal para la misma configuración de COMPRIMIR.
En el OctoPre, el COMPRIMIR El control es esencialmente un control combinado de umbral y ganancia de compensación: a medida que se reduce el umbral, lo que provoca que se comprima más señal, la ganancia general del compresor (a menudo denominada "ganancia de compensación") aumenta, lo que eleva el nivel de la señal en la salida para que coincida con el de la entrada.
En ambos modos, el tiempo de ataque es de 1,2 ms y el tiempo de liberación es de 28 ms.

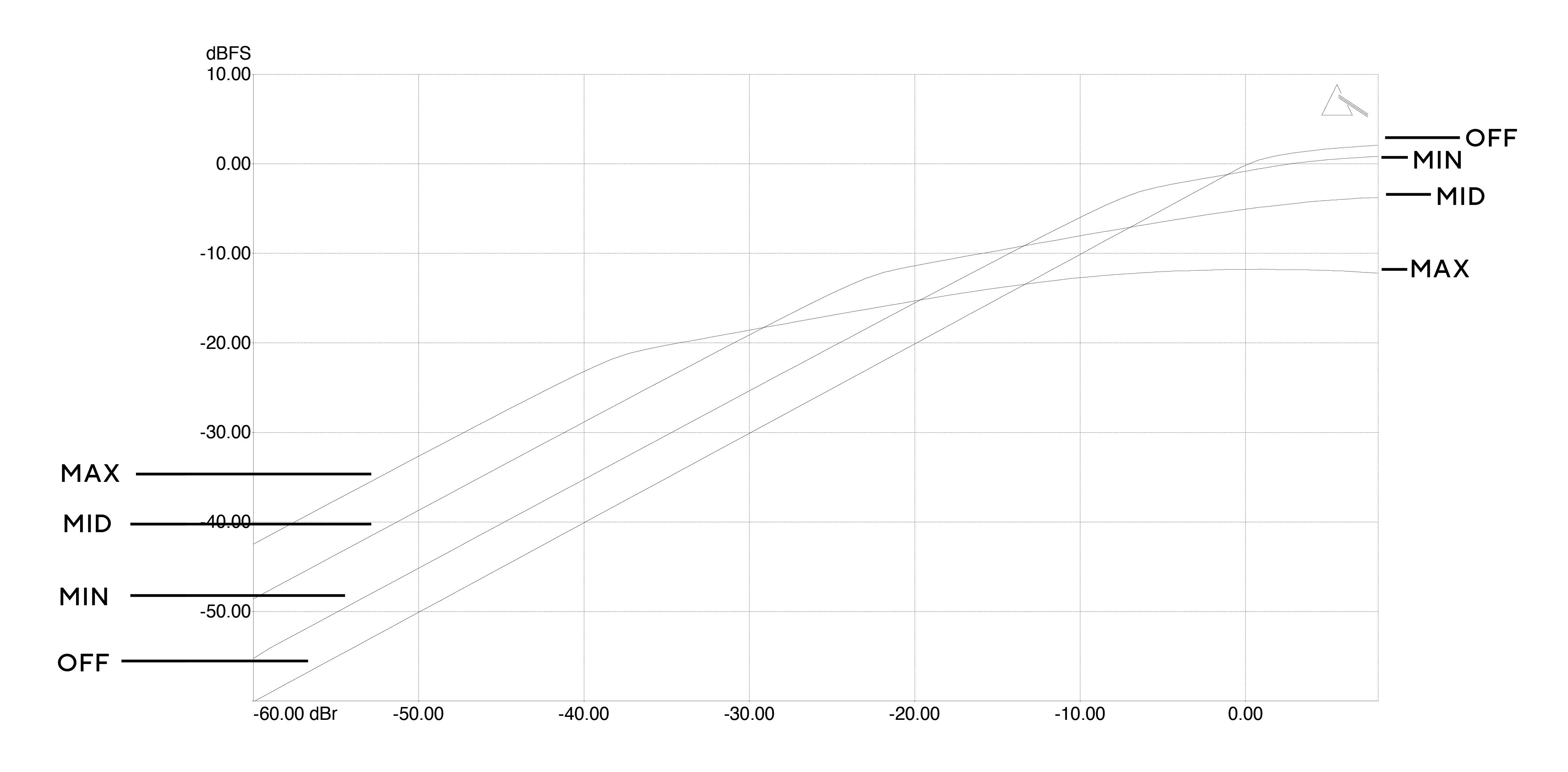

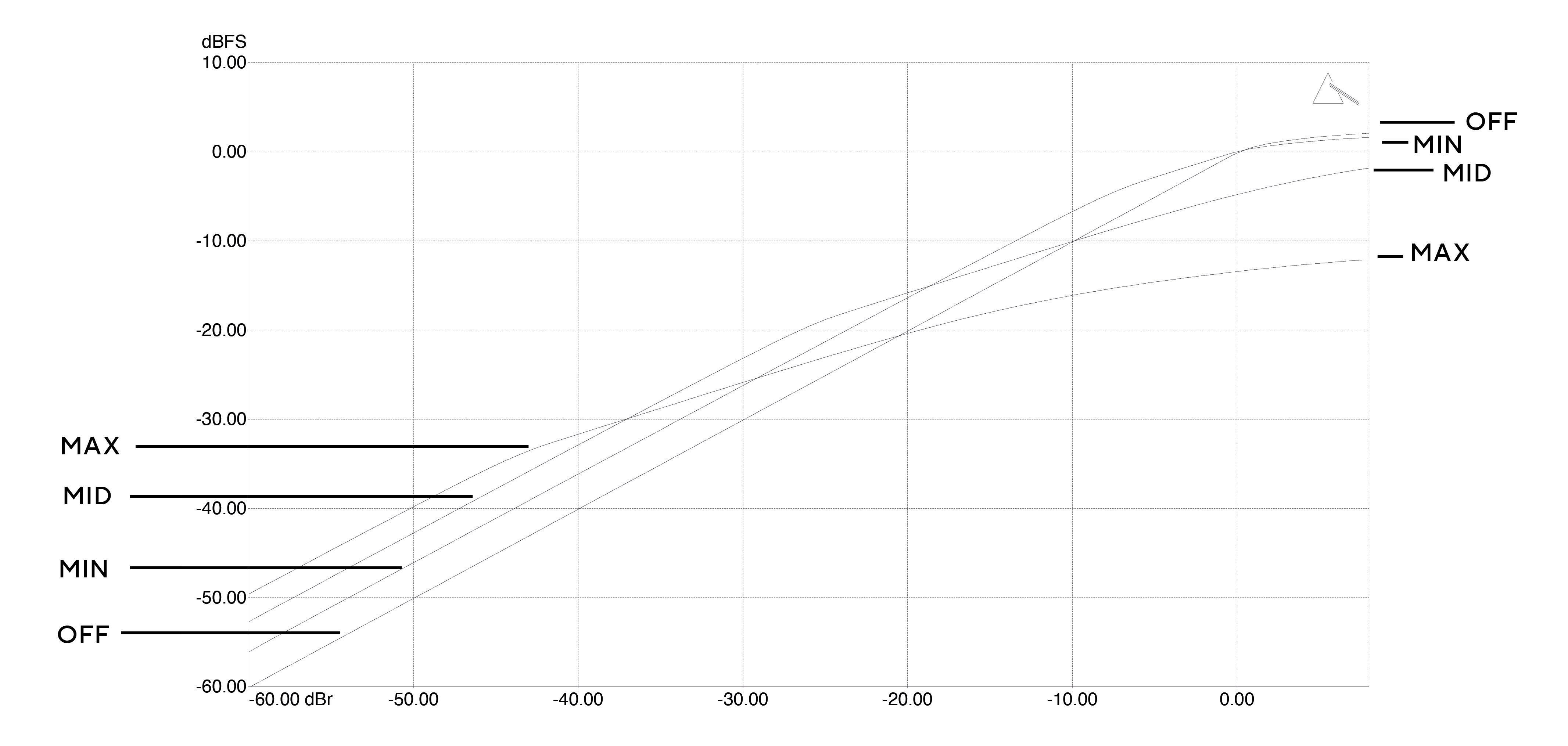

Los dos gráficos a continuación muestran las características de compresión en los modos "Normal" y "Más", respectivamente. Las curvas incluyen el efecto de la ganancia de compensación en el nivel general de la señal.
Las cuatro curvas representan:
Conectando las salidas de línea del OctoPre a las entradas de línea analógicas de una consola de mezclas (o cualquier otro dispositivo), la unidad se puede utilizar como un preamplificador de micrófono de 8 canales puramente analógico o como una “caja de conexiones” analógica para señales ADAT cuando está en modo ADAT > LINE.
Las salidas de línea son balanceadas: para una conexión balanceada, utilice conectores TRS de 3 polos de ¼”, o conectores TS de 2 polos de ¼” para una conexión no balanceada.
El nivel máximo de señal de salida es +16 dBu (balanceado) o +10 dBu (no balanceado).
Utilice el ADAT FUERA puerto(s) óptico(s) [16] para conectar el OctoPre a las entradas ADAT de un dispositivo de audio mediante cables ópticos TOSLINK.
El puerto derecho (visto desde la parte trasera de la unidad) puede transmitir ocho canales de audio a una frecuencia de muestreo de 44,1 kHz o 48 kHz a través de un solo cable óptico.
A frecuencias de muestreo de 88,2 kHz o 96 kHz, cada puerto puede transmitir cuatro canales de audio. El puerto derecho transmite los canales 1 a 4, y el izquierdo, los canales 5 a 8; por lo tanto, se requieren dos cables TOSLINK para transmitir los ocho canales.
A frecuencias de muestreo de 176,4 kHz o 192 kHz, cada puerto puede transmitir dos canales de audio. El puerto derecho transmite los canales 1 y 2, y el izquierdo, los canales 3 y 4. OctoPre está restringido a cuatro canales de audio digital a estas frecuencias de muestreo; las salidas de los canales 5 a 8 no están disponibles a través de los puertos ADAT.
Utilice el FRECUENCIA DE MUESTREO Interruptor [9] para seleccionar la frecuencia de muestreo deseada. Es fundamental que la frecuencia de muestreo seleccionada en el OctoPre coincide con la frecuencia de muestreo establecida en el dispositivo digital receptor.
Utilice el ENTRADA ÓPTICA Puerto(s) ADAT [19] si necesita convertir audio digital (por ejemplo, la salida de un DAW) a analógico, utilice el Modo ADAT > LINE.
El puerto derecho puede recibir ocho canales de audio a una frecuencia de muestreo de 44,1 kHz o 48 kHz a través de un solo cable óptico.
A frecuencias de muestreo de 88,2 kHz o 96 kHz, cada puerto puede recibir cuatro canales de audio. El puerto derecho transmite los canales 1 a 4, y el izquierdo, los canales 5 a 8; se necesitan dos cables TOSLINK para recibir los ocho canales.
A frecuencias de muestreo de 176,4 kHz o 192 kHz, cada puerto puede recibir dos canales de audio. El puerto derecho transmite los canales 1 y 2, y el izquierdo, los canales 3 y 4. OctoPre está restringido a cuatro canales de audio digital a estas frecuencias de muestreo.
Utilice el FRECUENCIA DE MUESTREO Interruptor [9] para seleccionar la frecuencia deseada. Es fundamental la frecuencia de muestreo seleccionada en el coincide con la frecuencia de muestreo establecida en el dispositivo digital de transmisión.
Hay varias opciones de sincronización disponibles:
Conectar el OctoPre al dispositivo digital receptor a través de los puertos ADAT OUT y asegúrese de que el dispositivo receptor esté configurado para obtener su reloj de su entrada ADAT y que las frecuencias de muestreo en ambos dispositivos coincidan.
En el OctoPre, configure SYNC en INTERNO y el El LED se encenderá.
Un método alternativo al anterior es sincronizar el dispositivo receptor con el OctoPre's RELOJ DE SALIDA DE PALABRA Usando un cable BNC. En este caso, configure la fuente de sincronización del dispositivo receptor en su entrada de reloj externo.
Conectar el OctoPre's ADAT FUERA puerto(s) a la entrada ADAT del dispositivo digital receptor. Conecte la salida ADAT del dispositivo digital a uno de los OctoPre's ADAT EN puertos.
En el OctoPre, establecer el SINCRONIZACIÓN a ADAT y el El LED se encenderá. Asegúrese también de que ambos dispositivos utilicen la misma frecuencia de muestreo.
Conectar el OctoPre al dispositivo digital receptor a través de ADAT FUERA puerto(s) y conecte un cable BNC desde la salida del reloj de palabras del dispositivo digital al OctoPre's RELOJ DE PALABRAS EN Conector, garantizando también que las frecuencias de muestreo en todos los dispositivos coincidan.

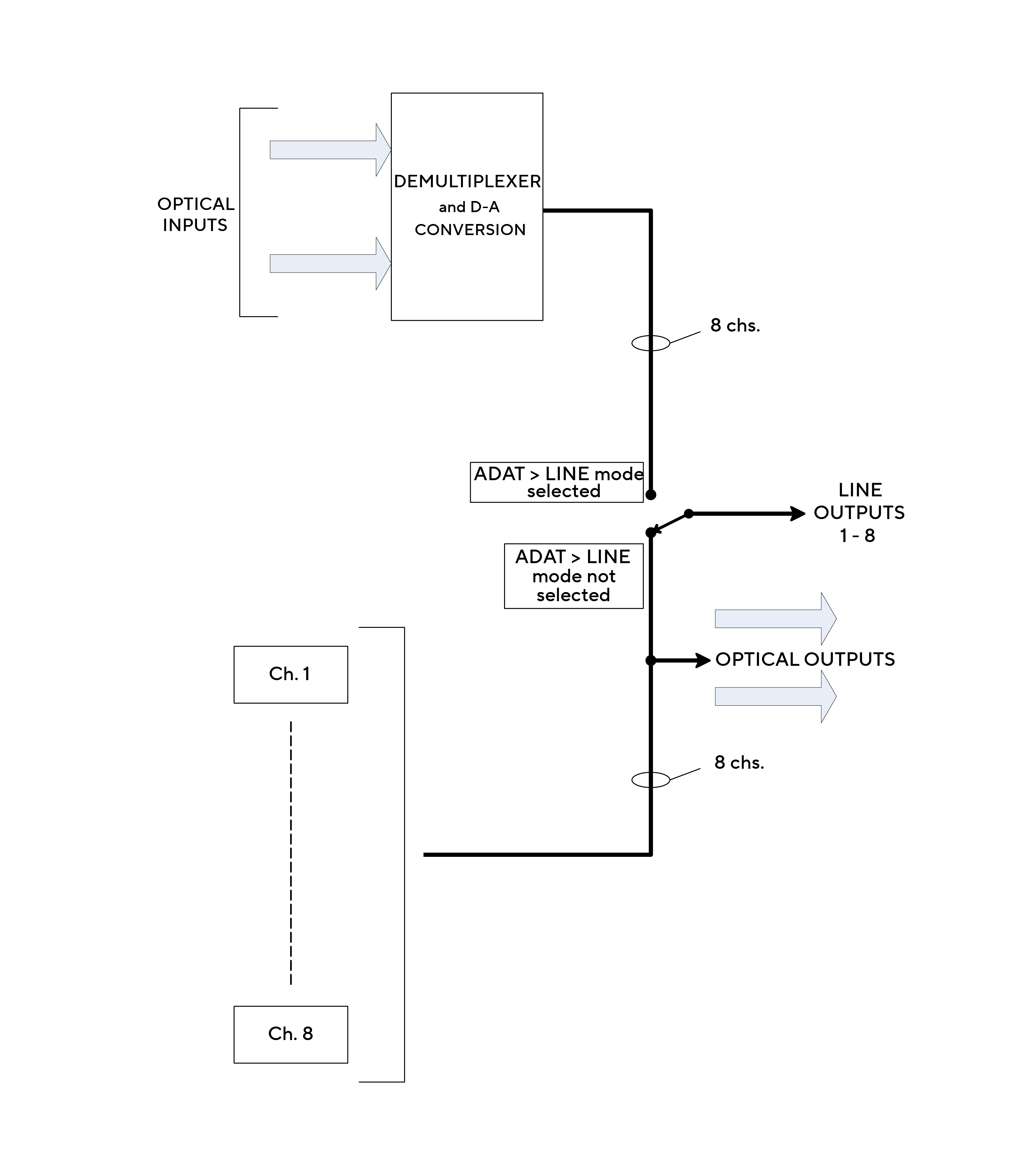

Al seleccionar el modo ADAT > LÍNEA ([12] en el panel frontal), se reasignan las ocho fuentes para las SALIDAS DE LÍNEA analógicas [18]. En funcionamiento normal, las salidas de los canales del preamplificador de micrófono están disponibles en estos conectores; en modo ADAT > LÍNEA, los conectores reciben las señales digitales ADAT en los puertos ADAT IN, tras la conversión D-A.
Este modo habilita el OctoPre para usarse para conectar una salida de formato ADAT de 8 canales (de un DAW, por ejemplo) a un conjunto de entradas analógicas, típicamente los canales de una consola de mezcla analógica, para permitir que dicho mezclador se use para mezclar pistas DAW.
Cuando el modo ADAT > LINE está habilitado, los ocho preamplificadores de micrófono siguen operativos y sus salidas permanecen disponibles en el ADAT FUERA puertos.
