Introducción a la Scarlett OctoPre Dynamic

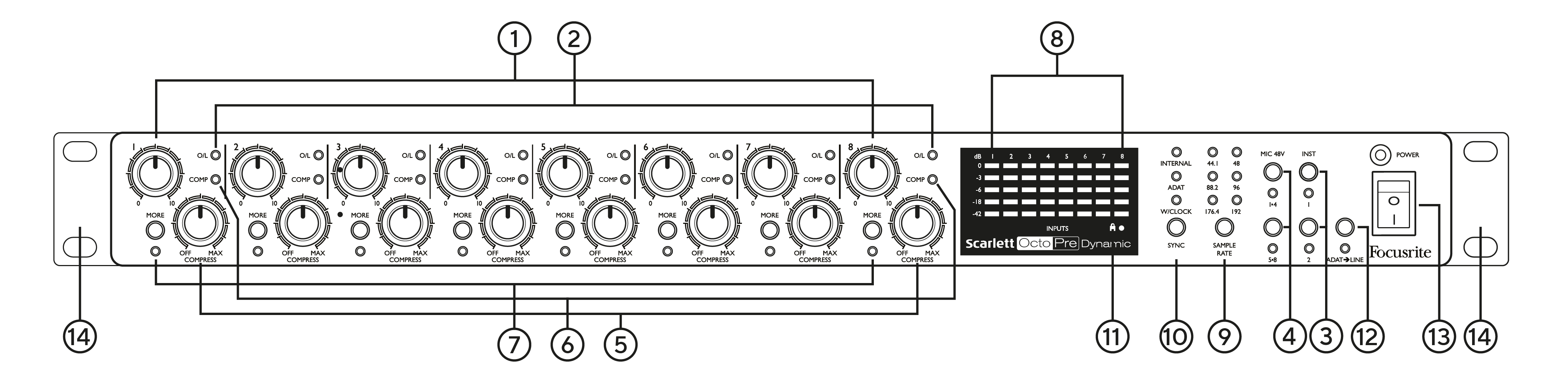

Controles de ganancia de entrada 1 a 8 – ocho controles rotativos: ajustan la ganancia de entrada para las señales en los canales 1 a 8 respectivamente.

Sobre la marcha Cada canal de entrada tiene un LED rojo de "sobrecarga". Este se ilumina si el nivel de la señal causa saturación en la entrada de la sección del compresor. Si esto ocurre, reduzca la ganancia para que el LED permanezca apagado.

INSTITUTO 1 y INSTITUTO 2 Dos interruptores de enclavamiento activan el modo "Instrumento" en las entradas 1 y 2. Al seleccionar INST, se modifican el rango de ganancia y la impedancia de entrada (con respecto a LÍNEA) y la entrada se convierte en no balanceada. Esto la optimiza para la conexión directa de instrumentos mediante un conector jack de 2 polos (TS). Cuando INST está desactivado, las entradas son aptas para la conexión de señales de nivel de línea. Las señales de nivel de línea pueden conectarse balanceadas mediante un conector jack de 3 polos (TRS) o no balanceadas mediante un conector jack de 2 polos (TS). Cada interruptor tiene un LED verde adyacente para confirmar la selección.

Micrófono de 48 V (1-4 & 5-8) – Dos interruptores de enclavamiento, cada uno de los cuales activa la alimentación fantasma de 48 V en los contactos XLR de cuatro entradas: canales 1 a 4 y 5 a 8, respectivamente. Cada interruptor tiene un LED rojo asociado que indica que la alimentación fantasma está activada.

COMPRIMIR 1 a 8 – activa la sección del compresor de cada canal y establece el nivel de umbral. Ver Compresor Para más detalles.

COMP – un LED amarillo que se ilumina cuando la sección del compresor está aplicando reducción de ganancia. El LED también parpadea brevemente cuando... COMPRIMIR El control [5] se mueve desde su posición OFF.

MÁS – un interruptor de enclavamiento que aumenta la relación del compresor, aplicando así más reducción de ganancia con la misma configuración del COMPRIMIR control. Un LED rojo adyacente confirma la selección.

Medidores de nivel de señal de entrada: ocho barras gráficas LED, una por canal. La señal de entrada de cada canal se mide mediante el control de ganancia de entrada y la sección del compresor, para que pueda ver el nivel que se envía a la salida.

FRECUENCIA DE MUESTREO Un interruptor suave que recorre las seis frecuencias de muestreo disponibles. La frecuencia actual se indica mediante uno de los LED verdes adyacentes. La frecuencia de muestreo en uso se almacena en la memoria para que se conserve al apagar la unidad.

SINCRONIZACIÓN Un interruptor suave que alterna entre tres fuentes de sincronización digital disponibles (interna, ADAT o Word Clock). La fuente actual se indica mediante uno de los LED rojos adyacentes. La fuente en uso se almacena en la memoria, por lo que se conserva al apagar el dispositivo.

– un LED verde “Bloqueado” que se ilumina cuando la unidad se ha bloqueado en la fuente de sincronización disponible, lo que indica que está lista para usarse.

ADAT > LÍNEA Este interruptor modifica el modo de funcionamiento de la unidad. Cuando está activo, el audio digital entrante en los puertos de entrada ADAT se convierte a analógico y se muestra en el panel trasero. SALIDA DE LÍNEA Conectores. El LED rojo adyacente confirma que este modo está activo. En este modo, las entradas analógicas (canales 1 a 8) permanecen enrutadas a las salidas digitales ADAT. El modo en uso se almacena en la memoria para que se conserve al apagar la unidad.

FUERZA – Interruptor de alimentación de CA y LED verde.

Orejas de rack para montaje del OctoPre en un rack de equipo estándar de 19”.

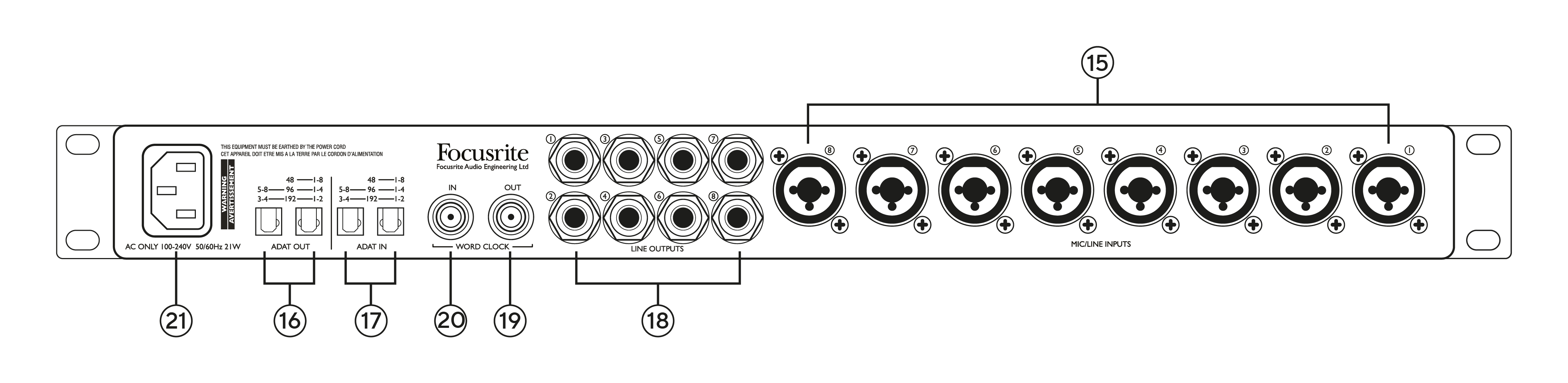

ENTRADAS DE MICRÓFONO/LÍNEA 1 a 8 8 conectores "Combo XLR": conectan micrófonos mediante conectores XLR o señales de nivel de línea mediante conectores jack de 6,35 mm. Se pueden usar conectores jack TRS (balanceados) o TS (no balanceados) para señales de nivel de línea. Tenga en cuenta que los canales 1 y 2 también tienen modo INST para la conexión directa de instrumentos (p. ej., una guitarra), pero por lo demás son idénticos a los de los canales 3 a 8. El modo INST se selecciona mediante el INST interruptores [3].

ADAT FUERA Dos conectores TOSLINK que proporcionan las salidas digitales de la unidad. El uso de ambos conectores depende de la frecuencia de muestreo, como se indica a continuación:

* Como se ve desde el panel trasero

ADAT EN Dos conectores TOSLINK que proporcionan las entradas digitales a la unidad cuando se utiliza en el modo ADAT > LÍNEA. En este modo, las señales de las entradas ADAT se enviarán a las salidas de línea analógicas tras la conversión D-A. El uso de ambos conectores depende de la frecuencia de muestreo, como se indica a continuación:

* Como se ve desde el panel trasero

SALIDAS DE LÍNEA 1 a 8 Ocho salidas de línea analógicas balanceadas en conectores jack de 6,35 mm (TRS) de 3 polos. Estos conectores están siempre activos y normalmente transmiten las salidas de los canales 1 a 8, lo que permite... OctoPre Para usarse como preamplificador de micrófono analógico independiente de 8 canales y alta calidad. En modo ADAT > LÍNEA, los conectores transmiten las señales aplicadas en el... ADAT EN puertos [17].

SALIDA DE RELOJ DE PALABRAS – un conector BNC que lleva el reloj de palabras de ; esto puede usarse para sincronizar otros equipos de audio digital.

RELOJ DE PALABRAS EN – un conector BNC para la conexión de una señal de reloj de palabra externa; selecciónelo mediante configuración SINCRONIZACIÓN A WORD. Utilice esta entrada si dispone de un reloj de referencia líder que sincroniza todos los dispositivos de audio digital de su estudio.

Red de CA: toma de corriente IEC estándar. OctoPre está equipado con una fuente de alimentación “universal” y funcionará con cualquier voltaje de red CA de 100 a 240 V, a 50 o 60 Hz.
