Estas especificaciones le permiten comparar su ISA C8X con otros dispositivos y asegurarse de que funcionarán juntos. Si no está familiarizado con estas especificaciones, no se preocupe, no necesita conocer esta información para usar su ISA C8X con la mayoría de los dispositivos
Si es posible, medimos todas las cifras de rendimiento siguiendo AES17.
|
Frecuencias de muestreo admitidas |
44.1 kHz, 48 kHz, 88.2 kHz, 96 kHz, 176.4 kHz, 192 kHz |
|
Profundidad de bits |
24 bits |
|
Entradas de micrófono ISA |
|
|---|---|
|
Respuesta de frecuencia |
20 Hz-20 kHz (±0,4 dB) |
|
Intervalo dinámico (ponderación A) |
117 dB |
|
Distorsión armónica total + ruido |
-93 dB (0,0023 %) |
|
Ruido EIN (ponderación A) |
-128 dB |
|
Nivel de entrada máximo (a ganancia mínima) |
+16 dBu |
|
Intervalo de ganancia |
79 dB |
|
Impedancia de entrada |
800 Ω (Baja) 1,4 kΩ (ISA 110), 2,4 kΩ (Media) 7 kΩ (Alta) |
|
Filtro de paso alto (HPF) |
Frecuencia de corte de 75 Hz, 18 dB/octava |
|
Envío y retorno de inserción |
|
|
Señal |
Balanceada |
|
Nivel de salida máximo (Envío) |
+16 dBu |
|
Nivel de entrada máximo (Retorno) |
+16 dBu |
|
Entradas de micrófono |
|
|---|---|
|
Respuesta de frecuencia |
20 Hz-20 kHz (±0,1 dB) |
|
Intervalo dinámico (ponderación A) |
116dB |
|
Distorsión armónica total + ruido |
-100 dB (0,001 %) |
|
Ruido EIN (ponderación A) |
-127dB |
|
Nivel de entrada máximo (a ganancia mínima) |
+16dBu |
|
Intervalo de ganancia |
69 dB |
|
Impedancia de entrada |
3.2kΩ |
|
Entradas de línea de nivel fijo |
|
|---|---|
|
Respuesta de frecuencia |
20Hz-20kHz (±0.05dB) |
|
Intervalo dinámico (ponderación A) |
120dB |
|
Distorsión armónica total + ruido |
<-105dB (0.00056%) |
|
Nivel de entrada máximo (a ganancia mínima) |
+24dBu |
|
Impedancia de entrada |
20kΩ |
|
Entradas de instrumento |
|
|---|---|
|
Respuesta de frecuencia |
20 Hz-20 kHz (±0,5 dB) |
|
Intervalo dinámico (ponderación A) |
117dB |
|
Distorsión armónica total + ruido |
-89dB (0.0036%) |
|
Nivel de entrada máximo (a ganancia mínima) |
+15dBu |
|
Intervalo de ganancia |
79dB |
|
Impedancia de entrada |
Low: 400kΩ, High: 1.2MΩ |
|
Salidas de línea |
|
|---|---|
|
Respuesta de frecuencia |
20Hz-20kHz (±0.02dB) |
|
Intervalo dinámico (ponderación A) |
125dB |
|
Distorsión armónica total + ruido |
-113dB (0.00023%) |
|
Nivel de salida máximo |
+24 dBu |
|
Impedancia de salida |
200 Ω |
|
Salidas de auriculares |
|
|---|---|
|
Respuesta de frecuencia |
20Hz-20kHz (±0.1dB) |
|
Intervalo dinámico (ponderación A) |
114 dB @ 33 Ω 116 dB @ 300 Ω 116 dB @ 600 Ω |
|
Distorsión armónica total + ruido |
-102 dB @ 33 Ω -110 dB @ 300 Ω -110 dB @ 600 Ω |
|
Nivel de salida máximo |
+8 dBu @ 33 Ω +11 dBu @ 300 Ω +11 dBu @ 600 Ω |
|
Potencia máxima de salida |
130 mW @ 33 Ω 28 mW @ 300 Ω 14 mW @ 600 Ω |
|
Impedancia de salida |
3Ω |
|
Carga |
5,6 kg (12,13 lbs) |
|
Alto |
88 mm (3,46”/2U) |
|
Anchura |
482 mm (18,98”) |
|
Largo |
325 mm (12,8”) |

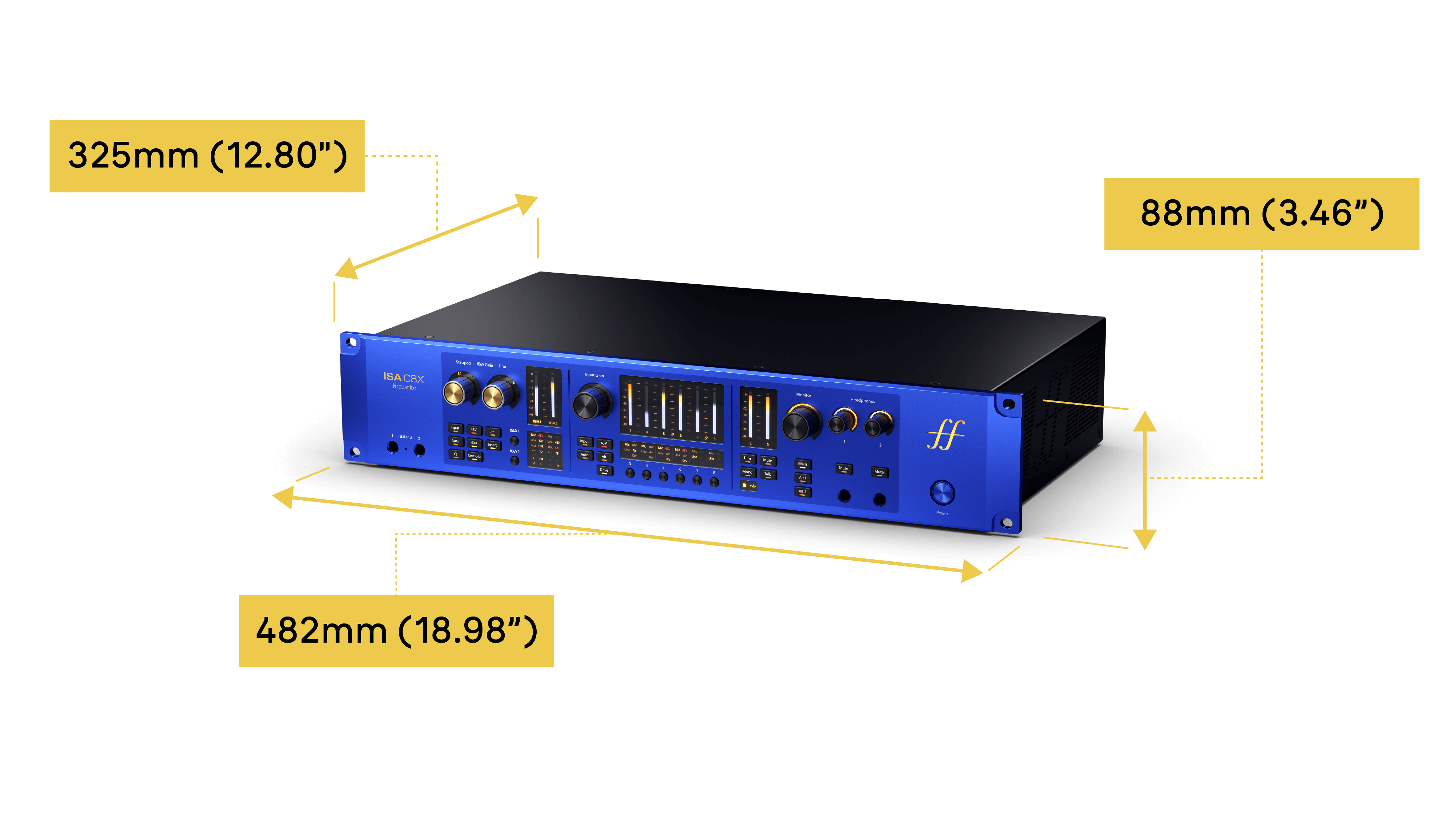

Un diagrama del ISA C8X con dimensiones.
|
Entrada DAW |
Entrada RCA S/PDIF y S/PDIF óptico |
Entrada ADAT dual |
|---|---|---|
|
1 |
Mic/línea/Inst 1 |
Mic/línea/Inst 1 |
|
2 |
Mic/línea/Inst 2 |
Mic/línea/Inst 2 |
|
3 |
Mic/Línea 3 |
Mic/Línea 3 |
|
4 |
Mic/Línea 4 |
Mic/Línea 4 |
|
5 |
Mic/Línea 5 |
Mic/Línea 5 |
|
6 |
Mic/Línea 6 |
Mic/Línea 6 |
|
7 |
Mic/Línea 7 |
Mic/Línea 7 |
|
8 |
Mic/Línea 8 |
Mic/Línea 8 |
|
9 |
Loopback 1 |
Loopback 1 |
|
10 |
Loopback 2 |
Loopback 2 |
|
11 |
S/PDIF L Coaxial u óptico, dependiendo del modo S/PDIF . |
ADAT 1 (Puerto 1) |
|
12 |
R S/PDIF Coaxial u óptico, dependiendo del modo S/PDIF . |
ADAT 2 (Puerto 1) |
|
13 |
ADAT 1 (Puerto 1) |
ADAT 3 (Puerto 1) |
|
14 |
ADAT 2 (Puerto 1) |
ADAT 4 (Puerto 1) |
|
15 |
ADAT 3 (Puerto 1) |
ADAT 5 (Puerto 1) |
|
16 |
ADAT 4 (Puerto 1) |
ADAT 6 (Puerto 1) |
|
17 |
ADAT 5 (Puerto 1) |
ADAT 7 (Puerto 1) |
|
18 |
ADAT 6 (Puerto 1) |
ADAT 8 (Puerto 1) |
|
19 |
ADAT 7 (Puerto 1) |
ADAT 1 (Puerto 2) |
|
20 |
ADAT 8 (Puerto 1) |
ADAT 2 (Puerto 2) |
|
21 |
ADAT 3 (Puerto 2) |
|
|
22 |
ADAT 4 (Puerto 2) |
|
|
23 |
ADAT 5 (Puerto 2) |
|
|
24 |
ADAT 6 (Puerto 2) |
|
|
25 |
ADAT 7 (Puerto 2) |
|
|
26 |
ADAT 8 (Puerto 2) |
|
Entrada DAW |
Entrada del hardware |
|
|---|---|---|
|
Modo ADAT: Mono |
Modo ADAT: Dual |
|
|
1 |
Mic/línea/Inst 1 |
Mic/línea/Inst 1 |
|
2 |
Mic/línea/Inst 2 |
Mic/línea/Inst 2 |
|
3 |
Mic/Línea 3 |
Mic/Línea 3 |
|
4 |
Mic/Línea 4 |
Mic/Línea 4 |
|
5 |
Mic/Línea 5 |
Mic/Línea 5 |
|
6 |
Mic/Línea 6 |
Mic/Línea 6 |
|
7 |
Mic/Línea 7 |
Mic/Línea 7 |
|
8 |
Mic/Línea 8 |
Mic/Línea 8 |
|
9 |
Loopback 1 |
Loopback 1 |
|
10 |
Loopback 2 |
Loopback 2 |
|
11 |
S/PDIF L Coaxial u óptico, dependiendo del modo S/PDIF . |
ADAT 1 (Puerto 1) |
|
12 |
R S/PDIF Coaxial u óptico, dependiendo del modo S/PDIF . |
ADAT 2 (Puerto 1) |
|
13 |
ADAT 1 (Puerto 1) |
ADAT 3 (Puerto 1) |
|
14 |
ADAT 2 (Puerto 1) |
ADAT 4 (Puerto 1) |
|
15 |
ADAT 3 (Puerto 1) |
ADAT 1 (Puerto 2) |
|
16 |
ADAT 4 (Puerto 1) |
ADAT 2 (Puerto 2) |
|
17 |
ADAT 3 (Puerto 2) |
|
|
18 |
ADAT 4 (Puerto 2) |
|
