Esta sección trata algunos casos de uso comunes para el ISA C8X. A menudo su caso de uso es una variante de estos y cómo usa su ISA C8X probablemente reutiliza algunos principios.
El C8X tiene ocho entradas analógicas para conectar micrófonos, instrumentos o dispositivos de nivel de línea.

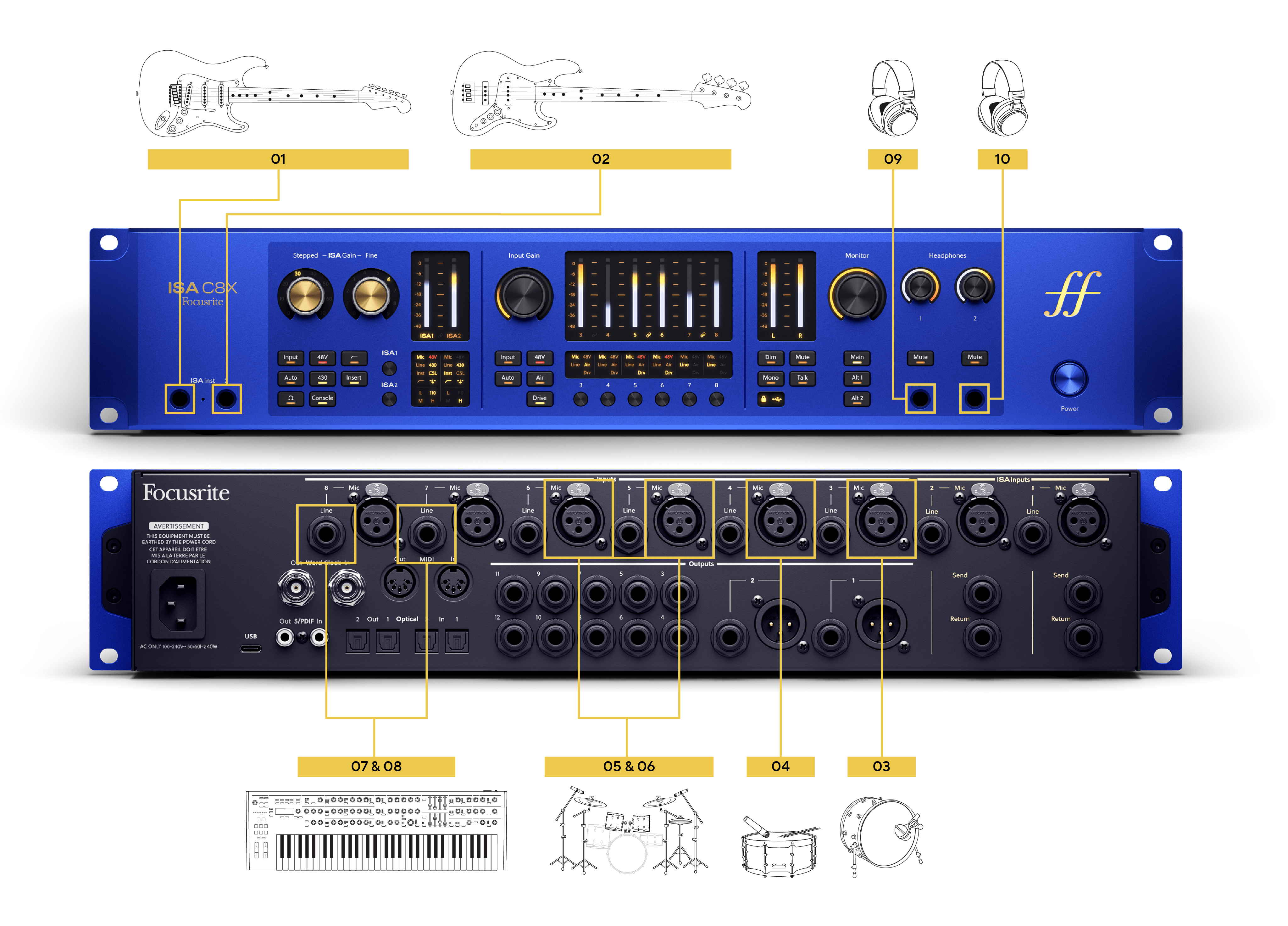

El siguiente diagrama muestra cómo puede conectar varias fuentes a las entradas analógicas.
-
Guitarra: conectada directamente a una entrada de instrumento con conector jack de 6,35 mm (1/4") del panel frontal.
-
Bajo: conectado directamente a una entrada de instrumento con conector jack de 6,35 mm (1/4") del panel frontal.
-
Micrófono de bombo/bajo: conectado a la entrada de micrófono 3.
-
Micrófono de caja: conectado a la entrada de micrófono 4.
-
Micrófono aéreo izquierdo: conectado a la entrada de micrófono 5.
Cuando está conectando un par aéreo como este, dependiendo de su técnica de micrófonos, a menudo es una buena idea vincular los preamplificadores para que coincidan las configuraciones de ambos canales, véase Vincular preamplificadores.
-
Micrófono aéreo derecho: conectado a la entrada de micrófono 6.
-
Teclado/sintetizador izquierdo: conectado a la entrada de micrófono 7.
Cuando está conectando una fuente estéreo, como un teclado, a menudo es una buena idea vincular los preamplificadores, para que coincidan las configuraciones de ambos canales, véase Vincular preamplificadores.
-
Teclado/sintetizador derecho: conectado a la entrada de micrófono 8.
-
Salida de auriculares 1
-
Salida de auriculares 2
Sugerencia
En este ejemplo hemos conectado instrumentos a los canales 1 y dos porque solo los preamplificadores ISA tienen entradas de instrumento.
Sin embargo, es posible que desee reservar los preamplificadores ISA basados en transformador para otros instrumentos como micrófonos vocales o aéreos de batería y usar los modos 430 Air y Console, e impedancia conmutable para elevar elementos clave en su mezcla.
En este caso podría hacer una multipista de sus pistas de guitarra o bajo, usar una caja DI o grabar a través de un amplificador si desea grabar micrófonos con sus entradas ISA. Por ejemplo,

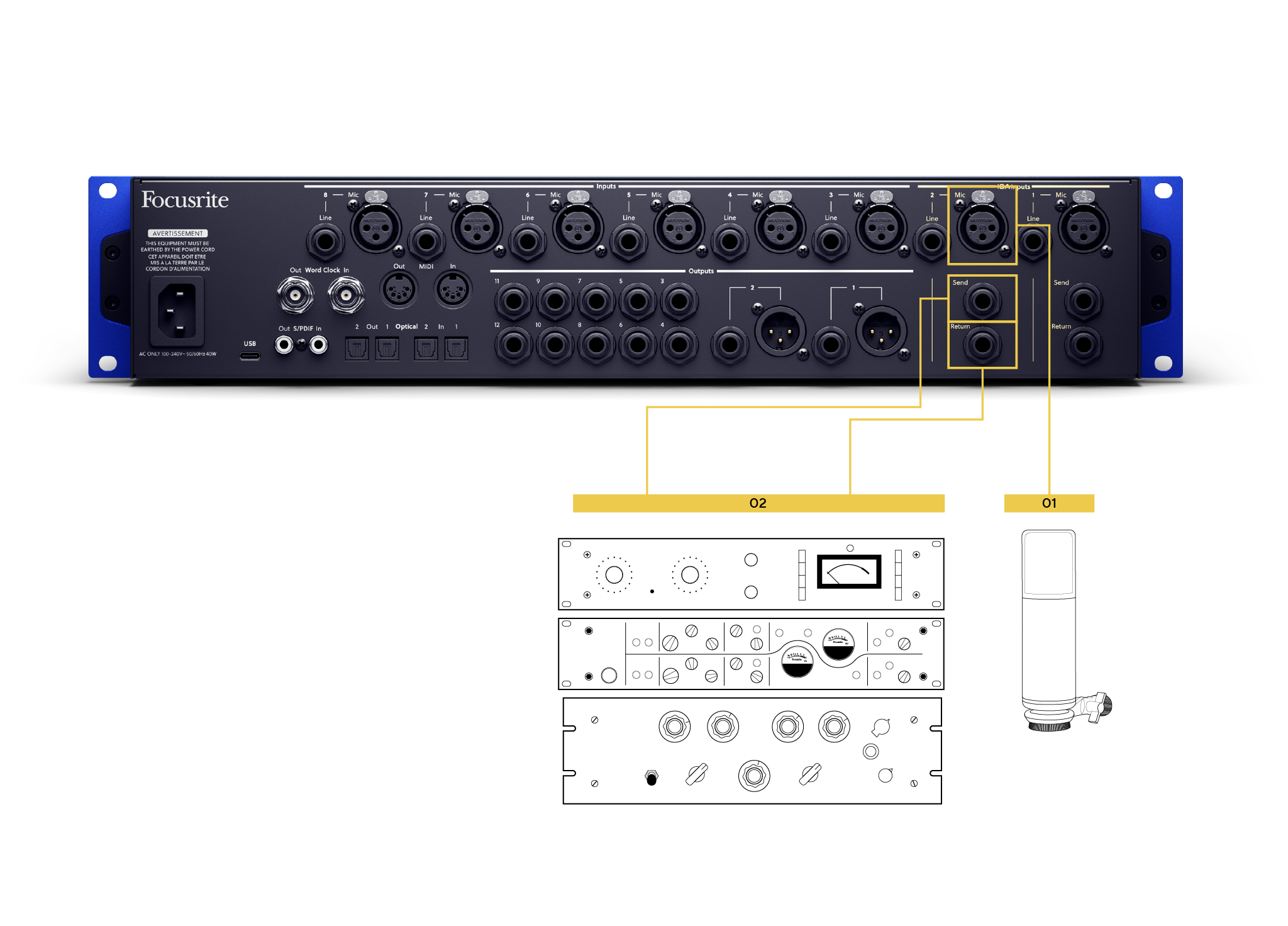

El C8X es una gran herramienta para grabar voces; sus dos estilos de preamplificador, los preamplificadores ISA y los canales 3–8, le brindan dos gustos para comenzar. Además, cada preamplificador tiene una serie de controles creativos que puede probar mientras graba pistas para lograr todo, desde voces limpias prístinas y aireadas, hasta tonos cálidos, ásperos y sobreexcitados.
-
Vocal 1: ISApreamplificador
Usar los preamplificadores del ISA le proporciona un enorme intervalo de ganancia de 79dB. Ideal para grabar todo, desde voces principales, hasta voces delicadas y silenciosas, hasta usar micrófonos dinámicos, notorios por necesitar rangos de ganancia altos.
-
Filtro de paso alto: el filtro de paso alto elimina cualquier rumor y ruido de manipulación para evitar usar plugins más adelante en su mezcla. Si está grabando voces con otros instrumentos, esto filtra las frecuencias graves del micrófono vocal. Del mismo modo, una técnica común, para que su vocalista se sienta cómodo, es dejarle sostener el micrófono.
-
430 Air: activar 430 Air le da a su voz un impulso en las frecuencias medias-altas y altas, excelente para que su voz se destaque o darle una calidad «aireada».
-
Insert: le permite activar y desactivar el procesamiento en línea de su cadena vocal. Ver más abajo.
-
Impedancia: con cuatro impedancias para probar, puede alternar rápidamente las configuraciones para adaptar el sonido de su voz. Generalmente, las configuraciones de baja impedancia le dan una grabación vocal de estilo vintage de sonido más cálido, o úselas para reducir la dureza. Las configuraciones de alta impedancia preservan más contenido de alta frecuencia permitiendo que las grabaciones vocales se destaquen.
-
Console: Variable Console le permite agregar calidez analógica sutil a sus voces.
-
-
Cadena de inserción: los botones de Envío y Retorno de inserción significan que puede agregar efectos en línea, como compresores, ecualizadores, y alternar los efectos activados/desactivados usando el botón de inserción para ver qué prefiere al grabar.
El C8X tiene dos conectores de entrada y salida óptica que, a 44,1 kHz y 48 kHz, le proporcionan hasta 16 entradas y salidas adicionales a través de ADAT.
En estos ejemplos, hemos mostrado cómo puede expandir el C8X con dispositivos de expansión ADAT, u otra interfaz de audio con E/S ADAT, para grabar 24 canales simultáneamente utilizando las conexiones ADAT duales.

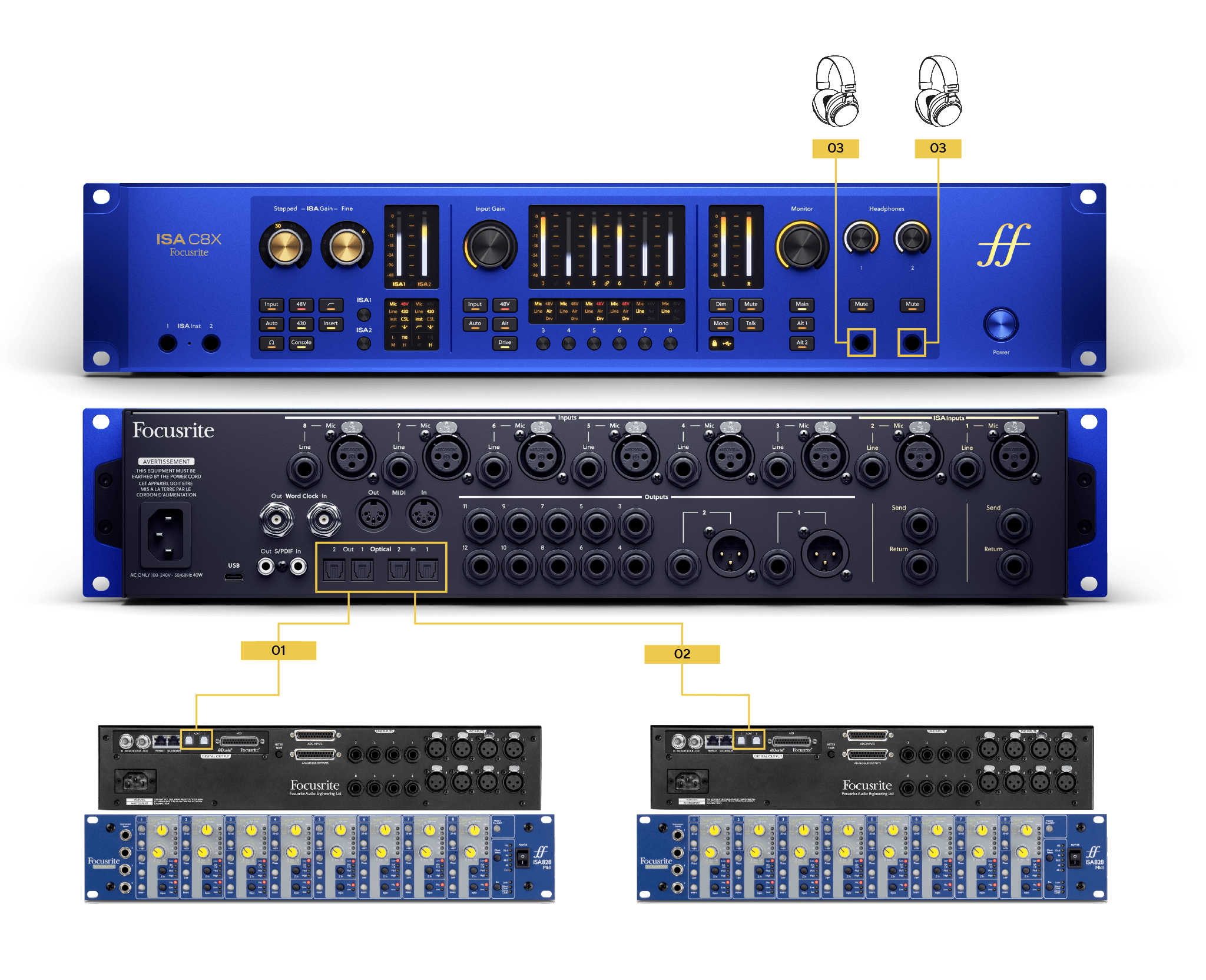

Este primer ejemplo expande el C8X con 16 preamplificadores ISA basados en transformador utilizando dos ISA 828 MkII con tarjetas digitales ISA ADN8 opcionales. Esto le proporciona 24 preamplificadores, 18 preamplificadores ISA basados en transformador y otros seis preamplificadores en el ISA C8X.
-
Conexión ADAT 1:
-
Conecte la salida óptica 1 del dispositivo ADAT A a la entrada óptica 1 del C8X.
-
-
Conexión ADAT 2: conecte la salida óptica 1 del dispositivo ADAT A a la entrada óptica 1 del C8X.
-
Conecte la salida óptica 1 del dispositivo ADAT B a la C8XÓptica de 2.
-
-
Envíos de auriculares ISA: los envíos de auriculares normales del C8X

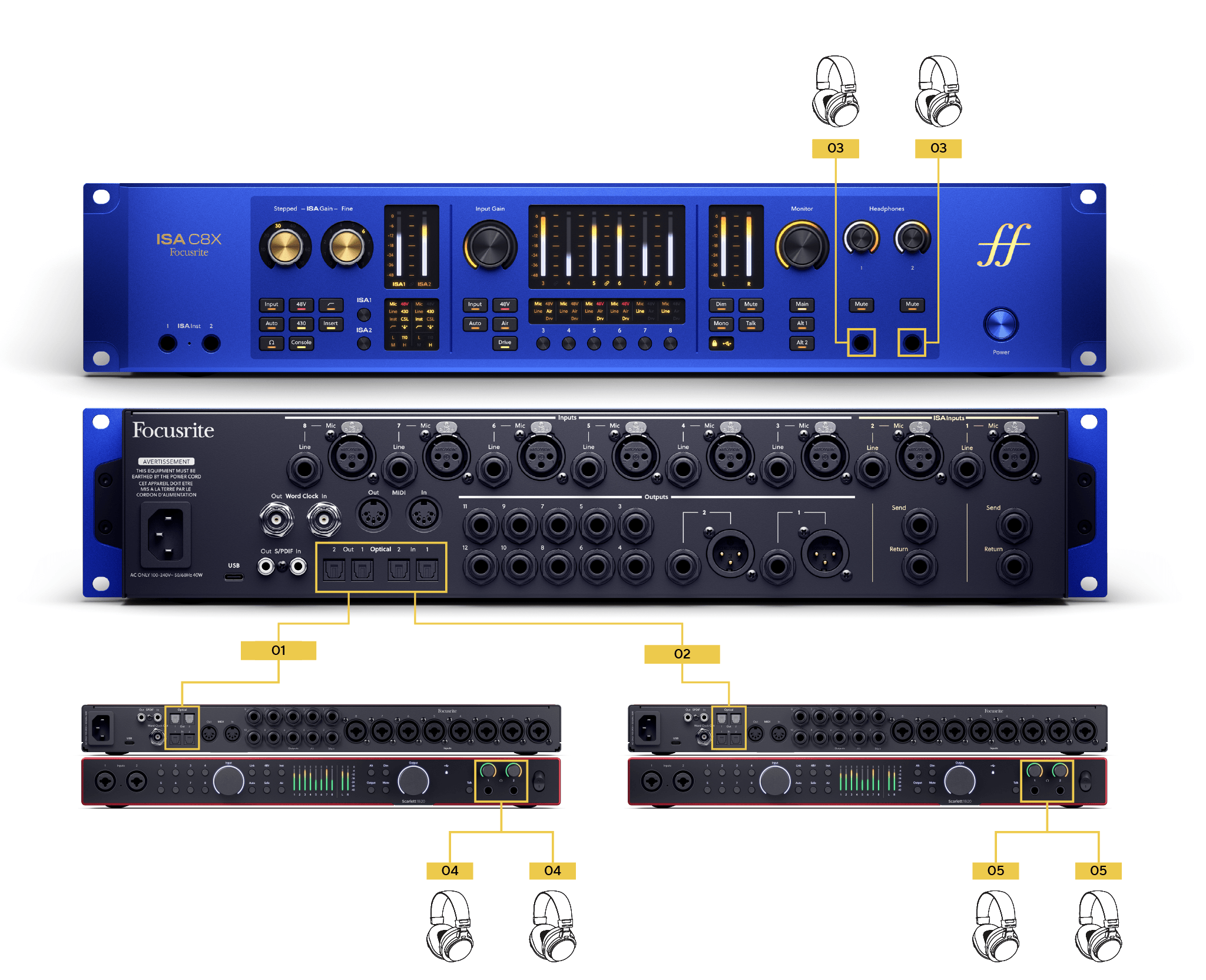

Este segundo ejemplo utiliza interfaces (quizás una interfaz antigua de la que haya actualizado) en lugar de dispositivos de expansión ADAT, lo que le proporciona salidas de auriculares adicionales. En este caso, hemos mostrado dos interfaces Scarlett 18i20 4th Gen, pero puede usar cualquier interfaz con E/S ADAT, aunque el recuento de E/S puede variar. Si su dispositivo ADAT tiene entradas ADAT y salidas de auriculares, también puede usarlo para expandir las mezclas de auriculares independientes disponibles para su sesión.
-
Conexión ADAT 1:
-
Conecte la salida óptica 1 del dispositivo ADAT A a la entrada óptica 1 del C8X.
-
Conecte la salida óptica 1 del C8X a la entrada óptica 1 del C8X.
-
-
Conexión ADAT 2:
-
Conecte la salida óptica 1 del dispositivo ADAT B a la entrada óptica 1 del C8X.
-
Conecte la salida óptica 2 del C8X a la entrada óptica 1 del C8X.
-
-
Envíos de auriculares ISA: los envíos de auriculares normales del C8X
Al utilizar conexiones ópticas bidireccionales, esto significa que podemos crear mezclas de auriculares adicionales en Focusrite Control 2 y enviar estas mezclas desde el C8X al dispositivo ADAT y enrutar las mezclas entrantes a las salidas de auriculares del dispositivo ADAT. En este caso, proporcionándonos hasta seis mezclas de auriculares independientes.
-
Envíos de auriculares ADAT 1 y 2: una mezcla enviada desde el C8X a través de su salida ADAT a la salida de auriculares del dispositivo ADAT.
-
Envíos de auriculares ADAT 3 y 4: una mezcla enviada desde el C8X a través de su salida ADAT a la salida de auriculares del dispositivo ADAT.
Sincronización de reloj
Cuando conecta dispositivos a través de cualquier conexión digital, debe asegurarse de que todos los dispositivos estén sincronizados digitalmente. Si no sincroniza los dispositivos, es posible que no escuche ningún sonido, o que escuche fallos y distorsión.
En el primer ejemplo, la forma más sencilla sería utilizar cables de word clock. Tanto el C8X como ambas tarjetas ISA ADN tienen entrada y salida de word clock para sincronizar sus relojes internos.
En el segundo ejemplo, la forma más fácil de sincronizar los tres dispositivos sería establecer el ISA C8X en Interno en Focusrite Control 2 y establecer los dos Scarlett 18i20 en reloj ADAT.
Para obtener más información, véase Fuente del reloj.
El ISA C8X tiene 12 salidas y tres grupos de monitores personalizables por el usuario. Esta flexibilidad le permite monitorear en una variedad de formatos, desde estéreo hasta envolvente inmersivo 7.1.4.
En estas secciones, hemos cubierto el uso de las salidas en tres formatos de monitoreo comunes. En todos los formatos, puede usar la página de enrutamiento de Focusrite Control 2 para configurar nuevos grupos de monitores y cambiar entre ellos con solo presionar un botón.
-

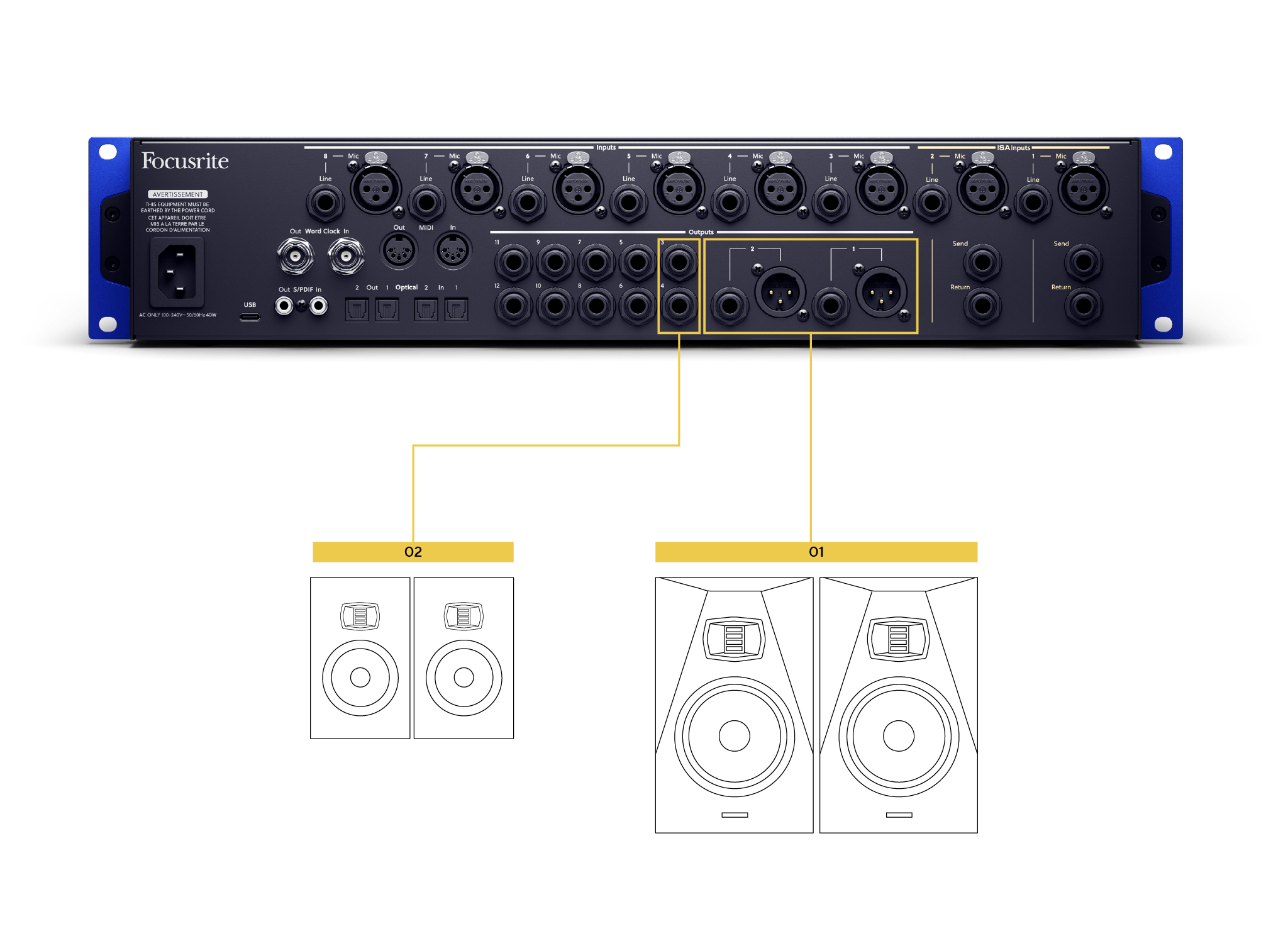

Estéreo, con monitores alternativos
-
Envolvente 7.1
-
Inmersivo 7.1.4.
-
Salidas 1 y 2: su par de monitores principal, asignado al grupo de monitores Principal.
-
Salidas 3 y 4: un par de monitores alternativo para probar sus mezclas. Asignado al grupo de monitores Alt 1.
Sugerencia
Si solo usa dos pares de monitores, el C8X tiene otras ocho salidas que podría usar para otros propósitos. Por ejemplo, podría usar las salidas adicionales para envíos de efectos y equipos externos, o conectar las salidas a un amplificador de auriculares.
Usando Focusrite Control 2 puede asignar varias mezclas o canales de reproducción a estas salidas para agregar mezclas de auriculares independientes adicionales.

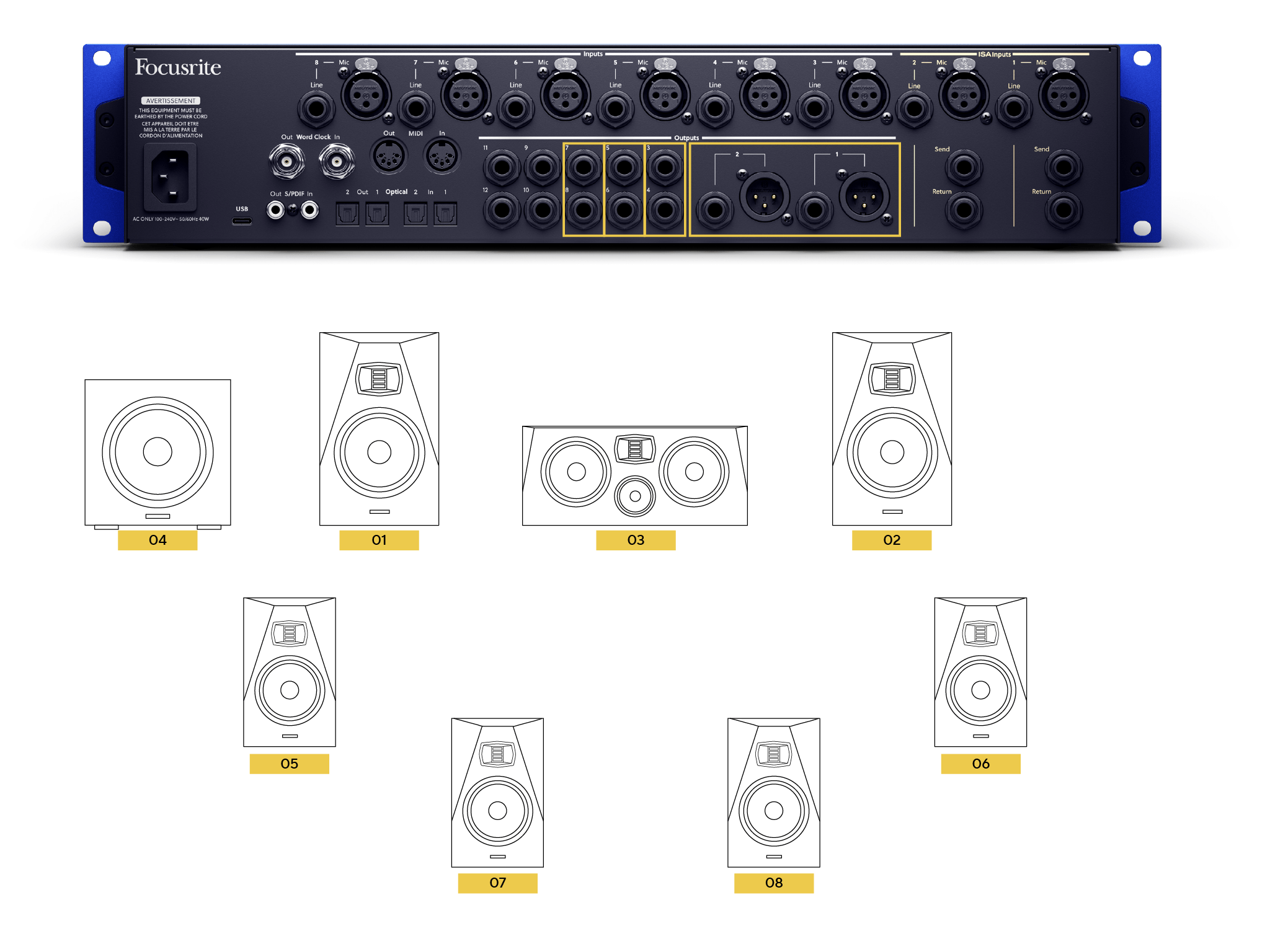

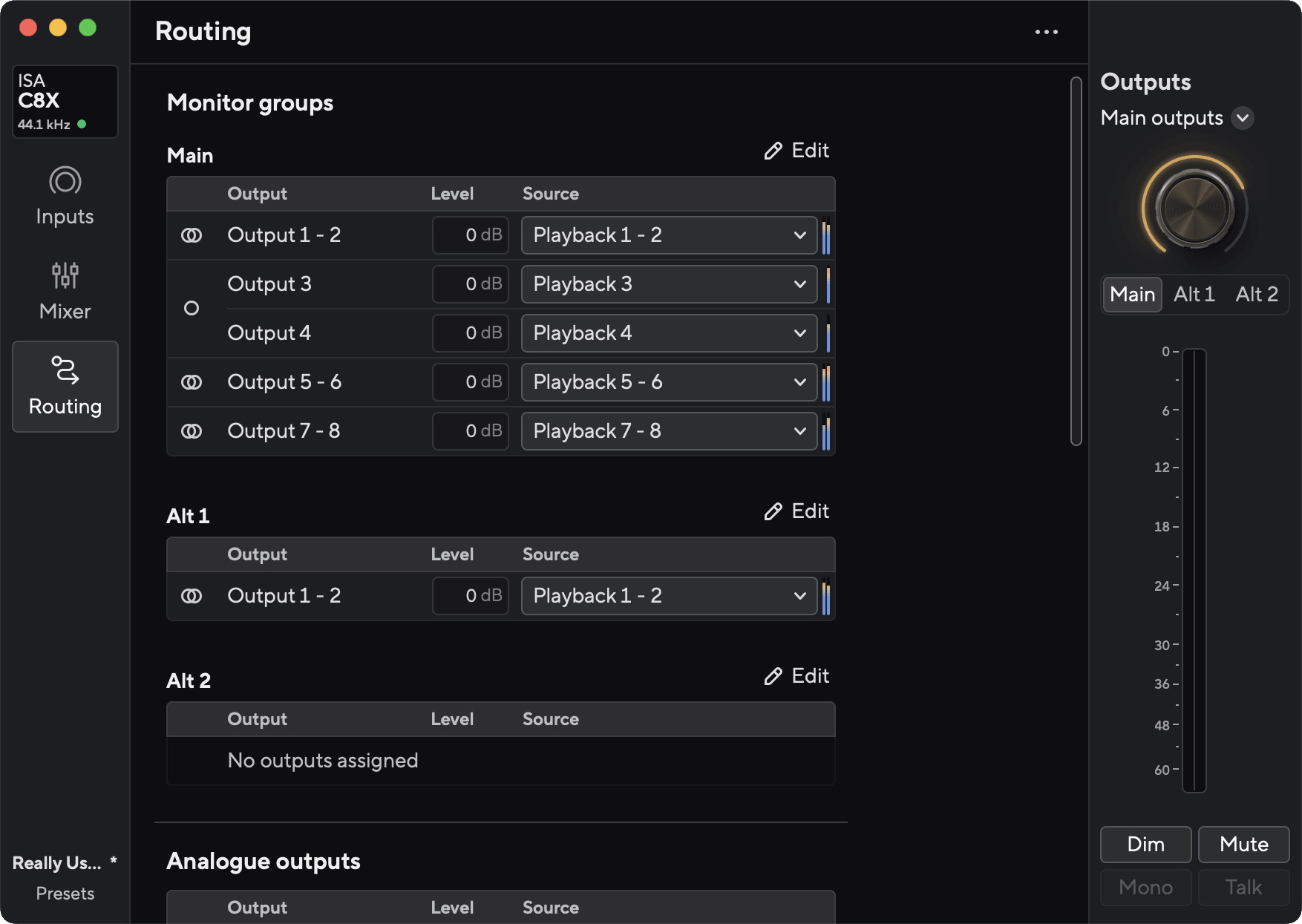

Este ejemplo muestra un sistema de sonido envolvente 7.1 y la página de enrutamiento de Focusrite Control 2 correspondiente.
Conexiones de altavoces.
Página de enrutamiento de Focusrite Control 2.
Orden de canales para sonido envolvente 7.1:
-
Izquierdo (frontal)
-
Derecho (frontal)
-
Altavoz central (Mono)
-
LFE (Efectos de baja frecuencia) (Mono)
-
Envolvente izquierdo
-
Envolvente derecho
-
Envolvente trasero izquierdo
-
Envolvente trasero derecho
En la captura de pantalla de Focusrite Control 2, las salidas 3 y 4 son mono ya que envían a altavoces que no forman parte de un par estéreo: el altavoz central y el altavoz LFE.
Importante
Configurar un formato de altavoces envolventes no es tan sencillo como simplemente configurar los altavoces y el enrutamiento en Focusrite Control 2. Debe asegurarse de que el software que está utilizando sea capaz y esté configurado para monitorear en sonido envolvente. La mayoría de los DAW tienen una página de configuración específica a configurar su formato de monitoreo.

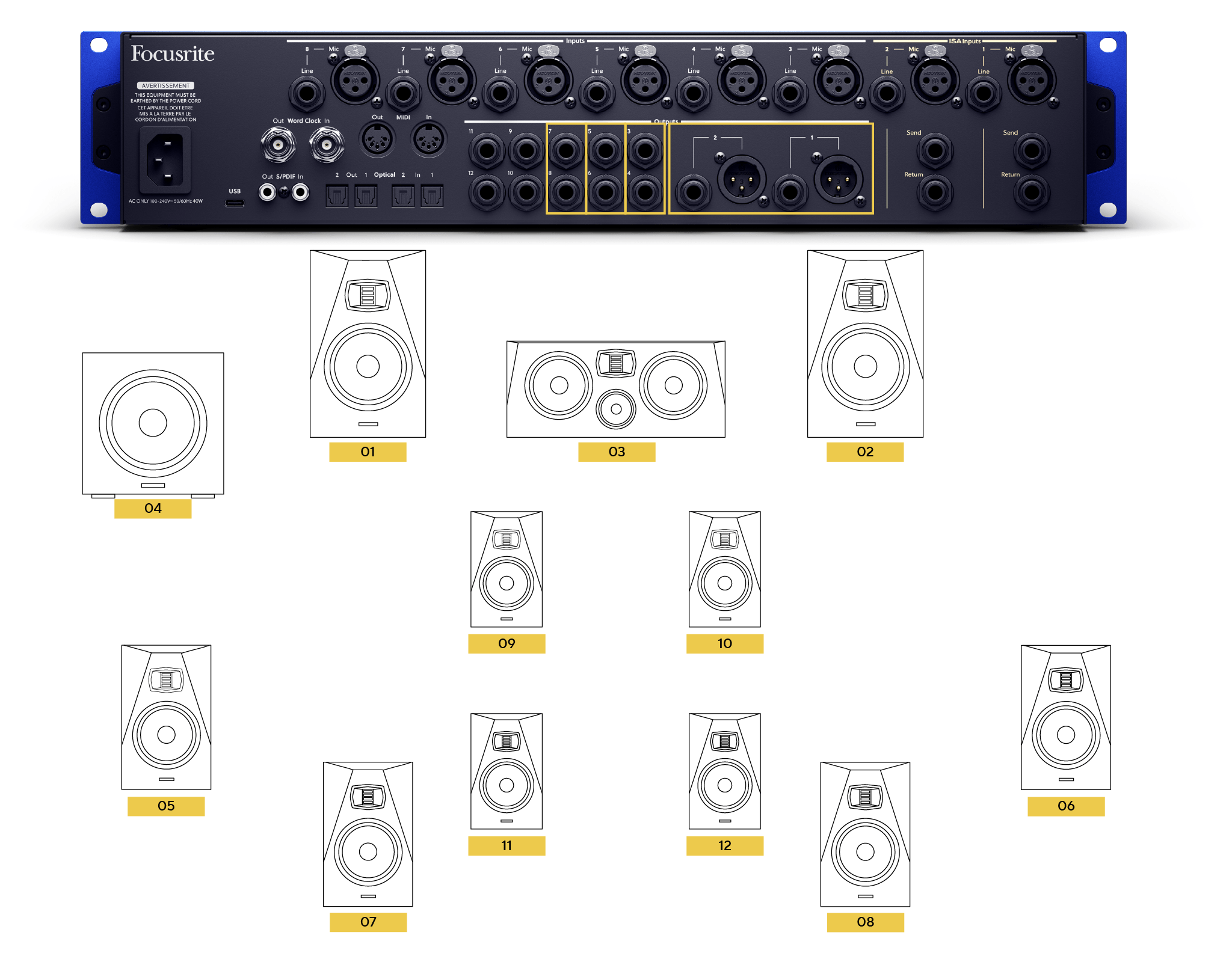

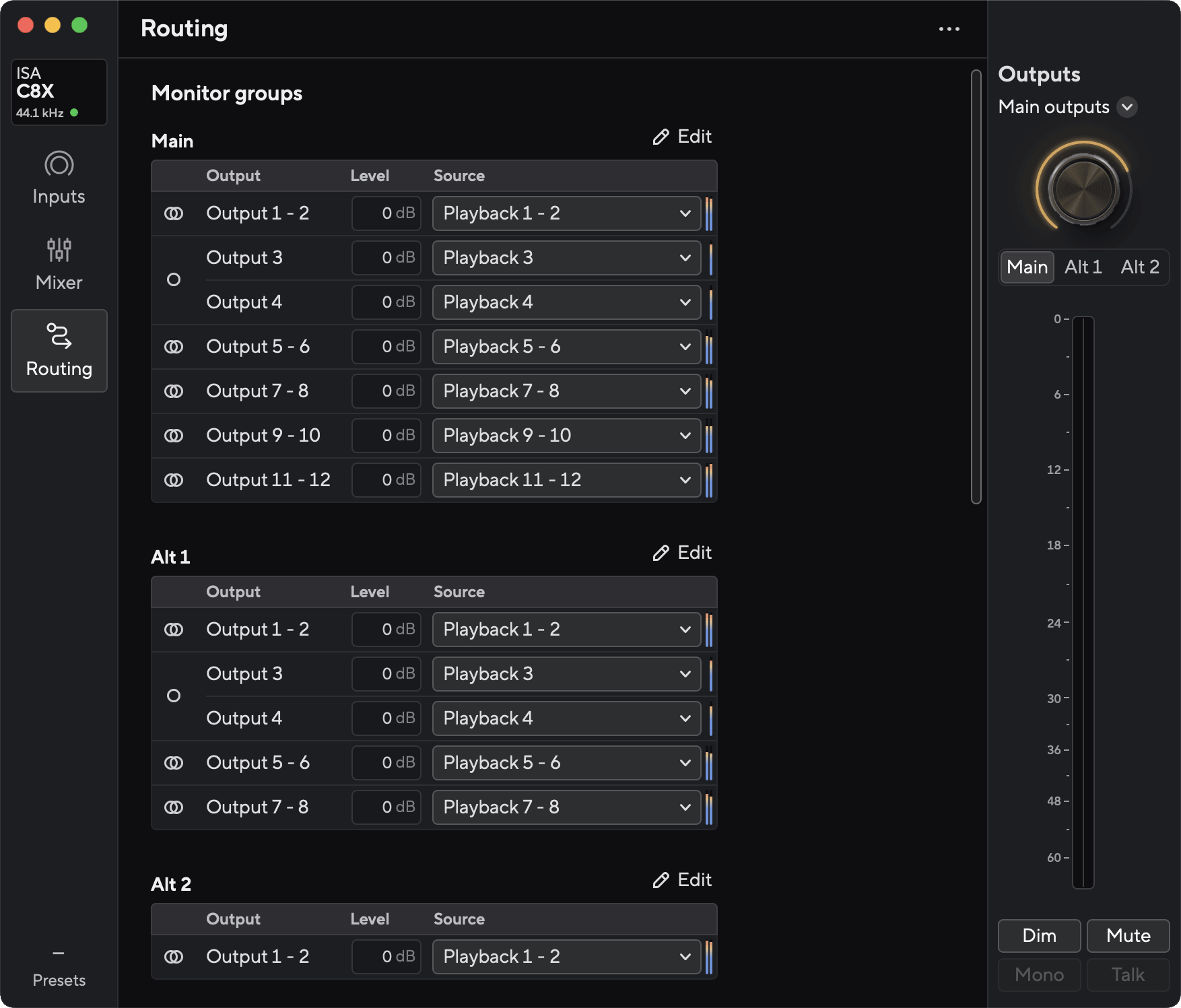

Las aplicaciones de mezcla inmersiva típicas utilizan: configuraciones de altavoces 5.1.2, 5.1.4, 7.1.2 o 7.1.4. Este ejemplo muestra un sistema inmersivo 7.1.4 y la página de enrutamiento del Focusrite Control 2 correspondiente. Puede adaptar esto a su propio sistema reduciendo los canales que está utilizando.
Conexiones de altavoces.
Página de enrutamiento de Focusrite Control 2.
Orden de canales para sonido envolvente 7.1:
-
Izquierdo (frontal)
-
Derecho (frontal)
-
Altavoz central
-
LFE (Efectos de baja frecuencia)
-
Envolvente izquierdo
-
Envolvente derecho
-
Envolvente trasero izquierdo
-
Envolvente trasero derecho
-
Frontal superior izquierdo
-
Frontal superior derecho
-
Trasero superior izquierdo
-
Trasero superior derecho
En la captura de pantalla de Focusrite Control 2, también hemos configurado los grupos de monitores Alt 1 y Alt 2. Alt 1 tiene todos los canales de un sistema de sonido envolvente 7.1 y Alt 2 tiene un par de monitores estéreo.
Estos grupos de monitores le permiten:
-
Usar Principal para monitorear en 7.1.4 para su mezcla inmersiva.
-
Presionar Alt 1 para comprobar su mezcla en sonido envolvente 7.1.
-
Presionar Alt 2 para comprobar su mezcla en estéreo. Mientras usa el grupo de monitores Alt 2, puede presionar el botón Mono para comprobar su mezcla en Mono.
